586主板的工作条件主板工作的三大总线：１、地址总线：用“A”表示，对地阻值在450－700Ω之间，误差20Ω。
２、数据总线：用“D”表示，对地阻值在450－700Ω之间，误差20Ω。
“A”“D”线一旦出问题，主板将不开机，数码管跑FF、００。
３、控制总线：对地阻值在800－1000Ω之间。
一旦出问题，会死机出错，内存读不全。
主板工作的三大条件：１、电源（DC）即稳压器电源及CPU供电电路。
２、复位（RST）主板工作前的第一次启动命令（3.5－5V的高低电位，开机一次只出现一次）。
３、时钟（CLK）主板所有芯片工作必须长久保持的频率带宽。
三大条件任何一个出现问题，主板将不开机，数码管跑FF、００。
单电压单管式电源一般适用于FX、VX及486主板。
其在主板上只有一个稳压管进行控制。
对于这种CPU，它的电源脚是相通的，不能用于多媒体。
在主板上电源线和地线都是通过夹层过去的。
单管式多媒体电源比单管单电压电源多了个稳压IC，它的作用是稳定稳压管的B极电压。
3V以下为MMX电压及多媒体电压，３V以上为单电压。
在主板上P54指的是单电压，P55是MMX电压。
双组：就是CPU的电源脚是两边通的，而不是四边通的。
而且电压是不同的。
也就是说A和B通，一个电压。
C和D通，一个电压。
而C和A、B是不通的，所以说A和B是一组，C和D是一组。
这种工作模式就满足了CPU的高低电位的工作要求，因为双组CPU 在工作的时候需要一个高低电位（高端数据需要高一点的电位的低端数据需要低一点的电位）。
这种电源是大多数BGA芯片结构形式的主板用的。
也是常见普通的，常用于TX以上的主板，比如MVP3、MVP4。
U1是控制Q1、Q2的主电源IC，主要为CPU电源服务的。
DC12V电压送入U1后，U1开始工作后分别经由R1、R2为Q1、Q２提供B及控制电压。
在这里 Q1、Q2的C极和E极是并联的，它们共同将DC5V电压降低，并提供强大电流给CPU。
图解主板接线和机箱接线法
至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！复位/重电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器●哪儿是跳线的第一Pin？要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
●9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
电脑主板内部图及维修教程
586主板的工作条件主板工作的三大总线：１、地址总线：用“A”表示，对地阻值在450－700Ω之间，误差20Ω。
２、数据总线：用“D”表示，对地阻值在450－700Ω之间，误差20Ω。
“A”“D”线一旦出问题，主板将不开机，数码管跑FF、００。
３、控制总线：对地阻值在800－1000Ω之间。
一旦出问题，会死机出错，内存读不全。
主板工作的三大条件：１、电源（DC）即稳压器电源及CPU供电电路。
２、复位（RST）主板工作前的第一次启动命令（3.5－5V的高低电位，开机一次只出现一次）。
３、时钟（CLK）主板所有芯片工作必须长久保持的频率带宽。
三大条件任何一个出现问题，主板将不开机，数码管跑FF、００。
单电压单管式电源一般适用于FX、VX及486主板。
其在主板上只有一个稳压管进行控制。
对于这种CPU，它的电源脚是相通的，不能用于多媒体。
在主板上电源线和地线都是通过夹层过去的。
单管式多媒体电源比单管单电压电源多了个稳压IC，它的作用是稳定稳压管的B极电压。
3V以下为MMX电压及多媒体电压，３V以上为单电压。
在主板上P54指的是单电压，P55是MMX电压。
双组：就是CPU的电源脚是两边通的，而不是四边通的。
而且电压是不同的。
也就是说A和B通，一个电压。
C和D通，一个电压。
而C和A、B是不通的，所以说A和B是一组，C和D是一组。
这种工作模式就满足了CPU的高低电位的工作要求，因为双组CPU 在工作的时候需要一个高低电位（高端数据需要高一点的电位的低端数据需要低一点的电位）。
这种电源是大多数BGA芯片结构形式的主板用的。
也是常见普通的，常用于TX以上的主板，比如MVP3、MVP4。
U1是控制Q1、Q2的主电源IC，主要为CPU电源服务的。
DC12V电压送入U1后，U1开始工作后分别经由R1、R2为Q1、Q２提供B及控制电压。
在这里 Q1、Q2的C极和E极是并联的，它们共同将DC5V电压降低，并提供强大电流给CPU。
《格兰仕空调原理与维修技术》
目录前言第一章制冷技术的热力学理论基础 (1)第一节热力学的基本概念 (1)第二节热力学第一定律及其应用 (3)第三节热力学第二定律及其应用 (6)第四节气液集态变化及蒸气的热力性质 (8)第二章空调器制冷原理 (1)第三章. 2 第一节制冷剂、载冷剂与冷冻油 (12)第二节蒸气压缩式制冷 (18)第三节影响致冷系数的主要因素 (21)第四节制冷设备 (23)第五节空调器的性能 (37)第四章房间空调器的结构 (41)第一节空调器的型号 (41)第二节空调器系统的组成 (42)第三节整体式空调器的结构 (52)第四节分体式空调器的结构 (54)第五章空调器的电气控制 (58)第一节电工学基础知识 (58)第二节空调器基本控制电路原理 (62)第三节空调器电路举例与分析 (71)第六章房间空调器的维修 (75)第一节一般故障检测方法、使用故障与安装故障 (75)第二节制冷系统故障的维修 (79)第三节电控系统故障的维修 (85)第四节空调器常见故障与原因分析 (91)附图前言格兰仕携二十亿步入空调行业，就是要以高起点、高质量为前提，制造更适合于广大消费者的空调，让格兰仕空调用户真正满意。
我们在注重不断提高产品质量的基础上，格兰仕空调从开始就将空调售后服务工作视为企业的“品牌形象工程”。
我们有信心创建格兰仕空调事业的辉煌！我们将继续努力，让顾客真正感动！《格兰仕空调原理与维修技术》教材的编写，就是为了让格兰仕空调特约技术服务部的服务人员更快地了解格兰仕空调产品的性能、特点；而更好地为格兰仕空调用户服务。
本教材采用由浅入深的方法，从而满足不同学员的需求，通过理论与实践相结合的教学，以强化和提高各位学员的空调维修技能。
本教材以现在市场上销售的格兰仕空调为样机，主要讲解了制冷热力学基础、空调器制冷原理、房间空调器的基本结构、空调器电控原理和空调器维修的基本技术等方面的知识。
我公司正在持续不断地设计开发新品种；同时，我们将根据推向市场的新机型编写新的教材，以帮助服务人员为用户服务。
主板跳线接法图解详解

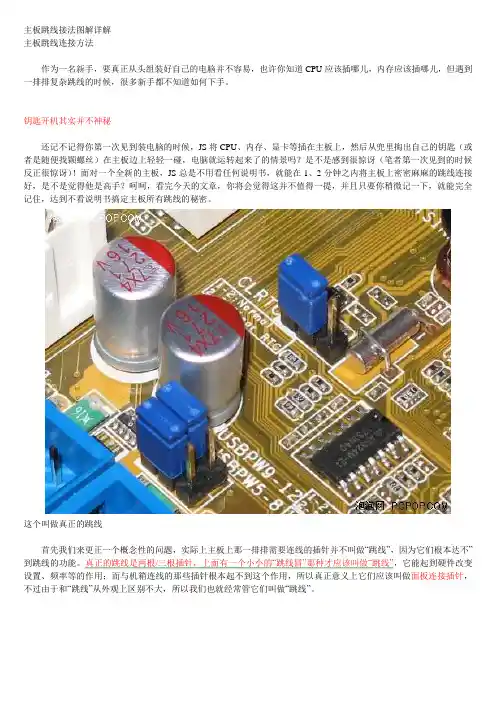

主板跳线接法图解详解主板跳线连接方法作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：PowerSwicth可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等复位/重启开关：RESET SW英文全称：ResetSwicth可能用名：RESET、ResetSwicth、ResetSetup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWERLED、PLED、PWRLED、SYSLED等硬盘状态指示灯：HDD LED英文全称：Harddiskdrivelightemittingdiode 可能用名：HDLED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FPAUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
微波炉的整机结构及电路工作原理图
微波炉的整机结构及电路工作原理图一、微波炉的外形结构下图所示的是格兰仕微波炉的外形结构，主要由炉门、外壳、操作面板及显示面板组成。
1、炉门炉门由耐高温的钢化玻璃和金属网构成，可以防止微波泄漏，还可以观察微波炉内食物的加热情况，并在炉门四周装有多种防漏保护装置。
炉门采用安全联锁开关，当炉门打开时，联锁开关能将电源可靠切断，从而保证用户使用安全。
2、外壳微波炉的外部件主要包括进风口、散热窗、电源线及金属外壳等。
3、操作面板和显示面板微波炉的操作面板主要供用户根据烹饪要求，事先对微波炉进行功能及烹饪时间的设定, 操作面板上主要包括烹调键、时钟键、数字键、暂停键、微波火力调节键及启动键等。
显示面板主要用于倒计时显示微波炉的加热时间及功能显示等。
二、微波炉的内部结构微波炉内部结构主要由熔断器、热继电器、CPU控制板、联锁开关、炉灯、漏感变压器、高压电容、高压二极管、微波管及散热风扇等组成。
1、熔断器及热继电器微波炉中的熔断器有两个，一个8~10A的延时熔断器（串联在220V交流输入电源电路中），另一个是700-900mA的高压熔断器（串联在高压电源电路中）。
它们的作用是，当电路元器件有短路故障时，保护内部电路不因电流过大而损坏。
热继电器也是串联在220V交流输入电源电路中的，它安装在微波管外壳上，实时检测微波管的温度，当微波管的温度超过其限定温度时，热继电路内部断开，从而切断电源使微波炉停止工作。
2、CPU控制板CPU控制板是微波炉控制的核心，它能实现微波炉的多种烹饪功能。
用户事先按烹饪要求设置好烹饪程序，给CPU控制板输入指令，CPU根据用户输入的指令发出控制要求, 控制微波管发出微波的时间等。
CPU控制板主要由电源电路、CPU电路、按键显示电路及继电器驱动输出电路组成。
3、联锁开关和炉灯在微波炉中主要有3个联锁开关，它们都是受炉门门扣控制的。
联锁开关S1用于控制主电路的工作；联锁开关S2是短路开关，用于控制高压电路的工作；联锁开关S3用于控制数字程序电路的工作。
微波炉原理及维修(含电路图)之欧阳歌谷创编
格兰仕微波炉的结构特点及原理常见故障及故障检修欧阳歌谷（2021.02.01）微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。
微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。
目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。
一、格兰仕微波炉型号的识别二、微波炉结构特点和工作原理微波炉主要由炉腔、炉门和控制电路等几部分组成。
3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。
高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。
磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。
它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。
由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。
高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。
转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。
三、并非微波炉故障的判别对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。
1．跳闸微波炉整机的功耗大，整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输入功率的5～6倍。
微波炉的启动电流高时可达7A，工作电流在5A左右。
而有的家庭配备的保护闸容量有限或敏感度过高，常因微波炉启动时的电流冲击而出现跳闸，因此最好应配备l0A以上的保护闸。
另外，在使用微波炉加热食品时，最好不要同时打开电饭锅之类的大功率用电器具。
2．感觉声音大微波炉工作时的声音主要来自风扇，而风痢转速的高低和声音的大小成正比。
看图学习维修空调器电路板（上）
看图学习维修空调器电路板（上）第4章继电器驱动和其他常见电路故障第1节继电器驱动电路故障继电器驱动电路以反相驱动器和继电器为核心，其故障在实际维修中也占到一定比例，本节介绍相关维修方法及技巧。
一、继电器线圈开路损坏，压缩机不运行故障说明：海信KFR-25GW空调器，开机后显示板组件上的“电源”、“运行”指示灯亮，但空调器不制冷，检查室外风机运行、压缩机不运行。
图4-1所示为压缩机继电器驱动电路原理图。
1．检查压缩机工作电压如图4-2所示，使用万用表交流电压挡在室外机接线端子处测量压缩机电压，正常电压为交流220V，实测为0V，说明室内机未向压缩机供电；在室内机接线端子上测量压缩机电压仍为0V;根据“运行”指示灯亮判断CPU已输出压缩机控制信号，故障点应在压缩机继电器驱动电路。
2．查看压缩机继电器焊点由于老式主板压缩机继电器线圈焊点容易虚焊造成压缩机无供电故障，因此首先查看焊点是否虚焊，从图4-3可以看出，本例焊点良好，没有虚焊故障。
说明：压缩机继电器有4个引脚，焊点1和焊点2为线圈引脚，焊点3和焊点4为触点引脚。
3．测量线圈两端电压如图4-4所示，遥控开机，使用万用表直流电压挡测量继电器线圈两端电压，正常为直流12V，实测为直流14V（本机主板未设7812稳压集成电路，因此测得的电压随交流220V变化），说明控制电路正常，应重点检查继电器线圈阻值是否正常。
说明：测量时红表笔接②脚，黑表笔接①脚，万用表显示屏显示的数值为正电压，否则显示数值为负电压。
4.测量线圈①脚对地电压如图4-5所示，用遥控器关机但是不拔下空调器电源插头，使用万用表直流电压挡，测量线圈①脚的电压，由于继电器线圈正常时为导通状态且阻值较小，因此正常值约等于12V电压，如果实测结果为0V，可大致判断线圈开路，应断开电源后再使用万用表电阻挡测线圈阻值，本例实测结果为0V，初步判断线圈开路损坏。
5．测量线圈电阻如图4-6所示，断开空调器电源，使用万用表电阻挡测量继电器线圈阻值，正常值为200Ω左右，实测结果为无穷大。
格兰仕变频空调室内、外机控制电路原理解读
格兰仕变频空调室内、外机控制电路原理解读一、解读室内机控制电路格兰仕KFR-28GW/B2室内机控制电路采用变频空调器专用芯片M38123M6-276SP，该芯片内部除了写入空调器专用程序外，还包含有微处理器(CPU)、程序存储器、数据存储器、输入输出接口和定时计数器电路，可对输入的信号进行比较运算，根据比较运算的结果，对室外压缩机、风机、定时、制冷、制热、抽湿等工作状态进行控制。
室内机控制电路如下图所示（可点击图片放大）。
1、IC101(M38123M6-276SP)主要引脚功能芯片的①②③脚接地，④脚接5V电源，⑤脚接SW1开关，6脚对地端，⑦⑧脚接室温、管温传感器，四脚接蜂鸣器。
CPU 每接到一个指令，四脚便输出一个高电平，蜂鸣器响一次，告知用户CPU已接到该项指令，若整机处于关闭状态，遥控器再输出关机指令。
蜂鸣器也不响。
20~23脚是步进电动机外接端口，303脚及CPU内部共同构成振荡电路。
11~50脚显示灯外接端口。
2、控制电路分析(1)过电压保护电路。
由熔丝管F11和压敏电阻NR11组成保护电路。
F11串联在电源变压器的一次侧，压敏电阻并接在变压器的两端，在电源电压正常时，压敏电阻呈开路状态，对电路没有任何影响，空调器正常工作，当输人电压高于270V，压敏电阻被击穿，使得熔丝管因过电流而熔断，切断了变压器的供电，使空调器不工作，从而保护空调器元器件。
(2)遥控信号输入电路。
IC101的37脚为遥控信号输入端，正常情况下，用万用表测量遥控接收器的输出端有+4V左右的电压，当有遥控信号输入时，表针在4V左右摆动。
(3)振荡电路。
振荡电路由CST1和两个电容等组成并联谐振电路，与微处理器内部振荡电路相连;其内部电路以一定频率自激振荡为微处理器工作提供时钟脉冲。
(4)温度传感器电路。
IC101芯片的⑦⑧脚是室温、管温传感器输人端口。
它通过对房间内的温度、湿度等参数的检测，通过IC101芯片进行程序计算后输出控制指令，驱动压缩机、四通换向阀、风扇电动机等执行机构，以达到用户所设定的预定值。
主板各个电路检修方法图解
主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
..3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。
..5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。
.. 6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。
变频器维修入门--电路分析图值得你看
变频器维修入门--电路分析图值得你看
变频器电路分析
要想做好变频器维修，当然了解变频器基础知识是相当重要的，也是迫不及待的。
下面我们就来分享一下变频器维修基础知识。
大家看完后，如果有什么不妥的地方，希望您向我提出指正，如果觉得还行,支持一下，给我一些鼓动！
变频器修理入门--电路分析图
对于变频器修理，仅了解以上基本电路还远远不够的，还须深刻了解以下主要电路。
主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。
图2.1是它的结构图。
驱动电路就是将主控电路中cpu产生的六个pwm信号，经光电隔绝和压缩后，做为低电压电路的换流器件（低电压模块）提供更多驱动信号。
对驱动电路的各种要求，因换流器件的不同而异。
同时，一些开发商开发了许多适宜各种换流器件的专用驱动模块。
有些品牌、型号的变频器直接采用专用驱动模块。
但是，大部分的变频器采用驱动电路。
从修理的角度考虑，这里介绍较典型的驱动电路。
图2.2是较常见的驱动电路（驱动电路电源见图2.3）。
电磁炉图集
3.小天鹅HY—W19 电磁炉控制板电路
原理图
2.小天鹅HY—X20 （B）电磁炉控制
板印制电路图
1.小天鹅HY—X20 （B）电磁炉控制 板元器件实物图
3.小天鹅HY—X20 （B）电磁炉控制
板电路原理图
1.小天鹅HY—Y19 （A）电磁炉主板元
器件实物图
2.小天鹅HY—Y19 （A）电磁炉主板印
0 6
6.华生 CR—20电 磁炉控制板 电路原理图
0 5
5.华生 CR—20电 磁炉控制板 印制电路图
1.半球CL—200A电 磁炉主板元器件实物
图
2.半球CL—200A电 磁炉主板印制电路图
3.半球CL—200A电 磁炉主板电路原理图
4.半球CL—200A电 磁炉控制板元器件实 物图
5.半球CL— 200A电磁炉 控制板印制
路原理图
0
11. 美 的 MC—CH201 电磁炉主板 元器件实物 图
0 2
2.美的 MC—CH201 电磁炉主板 印制电路图
0 3
3.美的 MC—CH201 电磁炉主板 电路原理图
0
44. 美 的 MC—CH201 电磁炉比较 器板元器件 实物图
0 6
6.美的 MC— CH201电磁 炉比较器板 电路原理图
电路图
6.半球CL— 200A电磁炉 控制板电路
原理图
1.迈科DCL200C电磁 炉主板元器件实物图
2.迈科DCL200C电磁 炉主板印制电路图
3.迈科DCL200C电磁 炉主板电路原理图
4.迈科DCL200C电磁 炉控制板元器件实物 图
5.迈科 DCL200C电磁
炉控制板印
制电路图
主板电容更换全程终极图解
主板电容更换全程终极图解电容, 主板, 图解, 电容, 主板, 图解按正常的规律,它们的寿命铁定不长,况且还是在一个BT下载爱好者的手里.换? 要换什么电容呢? (既然是为自己的主板换电容,当然要换高级货. 不然更换就没有意义了) ; 从网上硬件玩家的一致推崇中,目前口碑最好的电容当属sanyo oscon 固态电容. 其次是 Rubycon MCZ 红宝石电容. 可以想象如果把主板上所有电容更换成Sanyo oscon电容是何等壮观! 很可惜最终只买到部分oscon电容,结果采用一半sanyo oscon 一半MCZ . 选择新电容标准:电容电压等于或者大于旧电容; 容量uf等于或者大于旧电容说到sanyo电容,我们经常也能在一些普通PC主板上看到它.如上图, 虽然也是sanyo电容,但只是SANYO低端产品,与sanyo OSCON不同一个档次. 所以\"是否采用sanyo电容\",不应该列入购买理由当中;应当弄清楚状况.一: 准备工作更换电容需要用到的工具, 最重要的应该是烙铁, 在使用前我听取别人的意见,说30W~40W为佳; 但比较使用过后,我很肯定最佳的选择是60W电烙铁.但由于功率大,不能在线路板上停留时间过长. 撑握使用焊锡膏(助焊剂)与吸锡器则是顺利完成的关键.在更换前需要确认每一个电容的实际工作电压---把主板装上CPU,散热器,内存,启动后在主板背面测出每个电容的工作电压,并且做记录( 如下图)做记录有利于把失误机率降低.二,更换电容全过程(图解)Step 1 :主板的背面,在电容的正负脚上涂上焊锡膏Step 2 :60W的烙铁停在锡上,吸锡器尽量紧挨.把锡吸干净.Step 3 :再在焊点上加点热,熔点残存的锡,即可拔出电容.Step 4 : 拿出电容后,若还有锡留在孔上,则用下图这个方法. 别忘了加焊锡膏Step 5 :在拔出旧电容,并清理干净旧焊锡. 是时候装上新的电容,在装新电容时需要搞清楚电容的正负极. 如下图:电容:可以从脚来判断,长的是正极,短的是负极. 电容身上,有半边颜色涂料的是负极.而主板是却不是统一的,主板电容位都有半边是白色的.但有些主板是正极,有些是负极. 确定正负极需要参考更换之前的电容.或者看主板上有无标明+ /- 极.Step 6 :拆除旧电容, 在两个针脚孔上加上焊锡膏Step 7 :装上电容,在背面同样加焊锡膏(如下图),接下来就是加上焊锡了.加焊锡就得看自己技术,也不难.但要细心掌握时间.另外,采用质量好的锡线会更顺利完成焊接Step 8 :剪掉多余的针脚.Step 9 :当完成全部更换,还不算完工, 重新检查一下焊点,以及扫干净. 彻底清除焊锡膏, 如果有准备到电子城买一支专门清洗线跟板将是最好的收局.全部电容一共花了270元RMB . 话说回来SANYO OSCON的电容真昂贵, 不过它的固态电容应该物有所值.。
电脑主板图解知识图解(新手学主板维修资料)1
一、主板图解一块主板主要由线路板和它上面的各种元器件组成:1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB 线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。
主板供电电路图解说明
主板供电电路图解说明(共4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在CPU电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。
主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自ATX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control （可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
