MAPGIS误差校正

误差校正——精选推荐

误差校正MapGIS坐标不含带号，带号在地图参数中设置, 在图形编辑模块中按已有的理论坐标值先建立一个理论值图层(点)点位应一一对应于实际图层点的位置,或者打开一个坐标正确的点图层(同样点位应一一对应于实际图层点的位置)1.打开MapGIS主界面，打开误差校正模块。

2.打开需要配准的图层,首先打开理论值图层,在打开需校准实际图层(如有多层同时打开)3.打开菜单“控制点”->“设置控制点参数”，设置参数，选择输入理论控制点。

4.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的理论值图层文件中选取。

5.打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文件的对话框，选择“是”6.然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物）,本例依据已建立的理论控制点直接选择沪指的点即可，如此重复添加控制点，一般不少于4个控制点。

7.打开菜单“控制点”->“设置控制点参数”，设置参数，选择输入实际控制点。

8.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的实际图层文件中选取。

输入对应于理论控制点的id号9.打开菜单“控制点”->“编辑校正控制点”，弹出对话框10.点击7步骤中的“保存”按钮，将上面的配准坐标文件保存下来以备以后使用。

11.点击7步骤中的“校正”按钮，弹出对话框，然后选择所有要配准的所有图层。

10.然后右键点击工作区，复位窗体，可以看到新坐标的图幅范围。

11.保存所有图层即完成。

1赠美句美段分类集锦⒈人生哲理．．．．．①人生似一束鲜花，仔细观赏，才能看到它的美丽；人生似一杯清茶，细细品味，才能赏出真味道。

我们应该从失败中、从成功中、从生活品味出人生的哲理。

②生命是盛开的花朵，它绽放得美丽，舒展，绚丽多资；生命是精美的小诗，清新流畅，意蕴悠长；生命是优美的乐曲，音律和谐，宛转悠扬；生命是流淌的江河，奔流不息，滚滚向前。

Mapgis误差校正方法

Mapgis误差校正方法1．在“输入编辑”建LS.wl文件，找四个十字线，按顺时针顺序记下X和Y的值。

2．退到“主菜单”上进行误差校正。

3．把刚才存的LS.wl文件调入。

4．在下拉菜单栏上点击“文件”→“打开控制点”，输入一个文件名，点击“打开”按钮，会弹出一个“错误信息”板，不用理会它，点击“是”按钮。

5．在下拉菜单栏上点击“控制点”→“设置控制点参数”中，都打上对勾。

6．在下拉菜单上点击“控制点”→“选择采集文件”，选中要校对的文件。

7．同样在“控制点”→“添加校正控制点”，依次输入四个点的XY值8．好了，四个点依次输完，在下拉菜单点击“数据校正”→“线文件校正转换”，在“文件”里点击“保存控制点”。

9．右键点击“复位窗口”，弹出“选择文件名”面板，选择刚校正后的“NEWLIN.WL”文件。

8．这个LS.WL文件就校正完了，我们校正这个LS文件主要是为了用它的校正点，关闭现在的窗口，重新调入所需校正的文件（可一次性调入点、线、面文件）。

9．“文件”→“打开控制点”，把刚才用的控制点文件调入。

10．“数据校正”→“线文件校正转换”，“点文件校正转换”，“区文件校正转换”。

11．右键点击“复位窗口”，弹出“选择文件名”面板，选择校正后的文件。

12．“文件”→“另存文件”，把校正后的文件存盘（为了区别没有校正过的文件，一般在原文件名的基础上加再加上jz，比如原文件是LS.WL，校正后的文件是LSJZ.WL）。

OK，一个文件就校正完了，对于新手来说有点难，没关系，多用几次就简单了，最主要是记住不要把原文件覆盖，如果是觉得没有把握，最好把原文件备份一下这次我们讲得是“误差校正”，用“大地坐标系”来校正，它是利用XY值校正，下次我们用到的“投影变换”是用度、分、秒来校正。

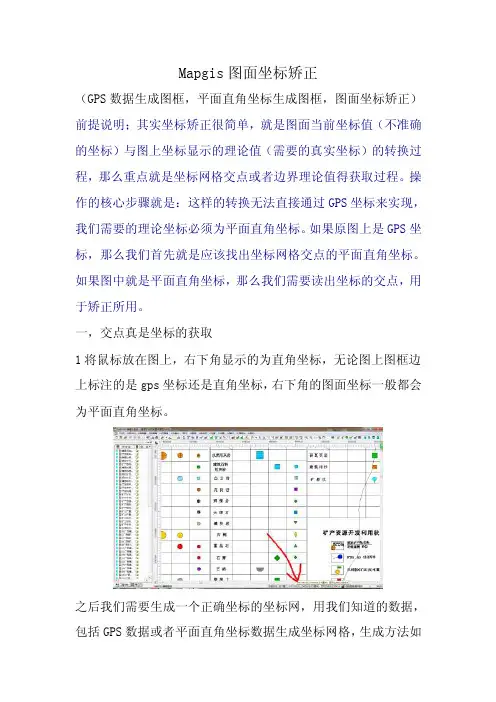

2016新编Mapgis矫正不规范的坐标

Mapgis图面坐标矫正（GPS数据生成图框，平面直角坐标生成图框，图面坐标矫正）前提说明；其实坐标矫正很简单，就是图面当前坐标值（不准确的坐标）与图上坐标显示的理论值（需要的真实坐标）的转换过程，那么重点就是坐标网格交点或者边界理论值得获取过程。

操作的核心步骤就是：这样的转换无法直接通过GPS坐标来实现，我们需要的理论坐标必须为平面直角坐标。

如果原图上是GPS坐标，那么我们首先就是应该找出坐标网格交点的平面直角坐标。

如果图中就是平面直角坐标，那么我们需要读出坐标的交点，用于矫正所用。

一，交点真是坐标的获取1将鼠标放在图上，右下角显示的为直角坐标，无论图上图框边上标注的是gps坐标还是直角坐标，右下角的图面坐标一般都会为平面直角坐标。

之后我们需要生成一个正确坐标的坐标网，用我们知道的数据，包括GPS数据或者平面直角坐标数据生成坐标网格，生成方法如下：打开投影变换，如果你是GPS数据那么打开P投影转换→D绘制投影经纬网输入你的经纬度起始坐标，调好比例尺，如果一次不行请多试几个比例尺。

点击确定。

其中有选项需要手动调整，不过在用不熟练之前不用调，只需注意比例尺就可以了，另外，多试几次就知道那些都代表什么了，很简单。

点击确定。

点击1:1按钮，全部选中之后确定，就生成了需要的坐标网。

生成的网格虽然是用GPS数据生成的，但是将鼠标放在上面发现显示的坐标为直角坐标，所以将网格的交点的坐标读出，用于坐标校正的标准数据。

（需要注意的是，这点很重要，就是生成的网格需要与原图的网格重合，或者要多数重合，这样才能用现在网格交点的坐标数据来矫正原图的坐标）2如果原图就是直角坐标，那么就生成能和图上坐标重合的坐标网格（生成方法同上：系列标准图框→键盘生成矩形图框），或者直接用原图中坐标网格的交点（现已知准确数据）配合上交点的真实坐标来矫正。

3控制点越多越好，最好控制住四周包括拐点、边界线上的点。

二，矫正的具体方法（这部很简单）选取了个别人的例子供大家学习讨论。

mapgis误差校正(精)

第六讲误差校正一、误差校正子系统功能概述机助制图是用计算机来实现制图，将普通图纸上的图件，转化为计算机可识别处理的图形文件。

现代计算机技术和自动控制技术的发展，使机助制图技术发展很快。

机助制图主要可分为编辑准备阶段、数字化阶段、计算机编辑处理和分析实用阶段、图形输出阶段等。

在各个阶段中，图形数据始终是机助制图数据处理的对象，它用来描述来自现实世界的目标，具有定位、定性、时间和空间关系（包含、联结、邻接）的特征。

其中定位是指在一个已知的坐标系里，空间实体都具有唯一的空间位置。

但在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差。

个别图元经编辑、修改后，虽可满足精度，但有些图元，由于位置发生偏移，虽经编辑，很难达到实际要求的精度，此时，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过误差校正，清除输入图形的变形，才能使之满足实际要求。

图形数据误差可分为源误差、处理误差和应用误差3种类型。

源误差是指数据采集和录入过程中产生的误差，如制图过程中展绘控制点、编绘或清绘地图、制图综合、制印和套色等引入的误差，数字化过程中因纸张变形、变换比例尺、数字化仪的精度（定点误差、重复误差和分辨率）、操作员的技能和采样点的密度等引起的误差。

处理误差是指数据录入后进行数据处理过程中产生的误差，包括几何变换、数据编辑、图形化简、数据格式转换、计算机截断误差等。

应用误差是指空间数据被使用过程中出现的误差。

其中数据处理误差远远小于数据源的误差，应用误差不属于数据本身的误差，因此误差校正主要是来校正数据源误差。

这些误差的性质有系统误差、偶然误差和粗差。

由于各种误差的存在，使地图各要素的数字化数据转换成图形时不能套合，使不同时间数字化的成果不能精确联结，使相邻图幅不能拼接。

所以数字化的地图数据必须经过编辑处理和数据校正，消除输入图形的变形，才能使之满足实际要求，进行应用或入库。

MAPGIS试验四投影变换和误差校正(共51张PPT)

等成果而建立的。坐标系原点位于地球质心，Z轴指向BIH1984.0协议地极(CTP)。
共五十一页
共五十一页
➢ 对1：5000，1：1万、1：2.5万、1：5万、1：10万、1：20 万比例尺，只产生高斯—克吕格投影下的标准图框；而对1： 50万、1：100万比例尺，可产生三种投影方式下的标准图框。
➢选择大地坐标系
选择坐标系
共五十一页
椭球参数
➢选择标准图框比例尺
共五十一页
➢ 设置图框参数
共五十一页
➢不同图框模式
✓地理坐标十字经纬网
共五十一页
✓ 单线(dānxiàn)内框
共五十一页
✓ 高斯坐标(zuòbiāo)实线公里网
实验四：投影转换及误差纠正
共五十一页
第一项：图框生成与使用 (shēnɡ chénɡ)
❖ 简介
标准图框是指符合国家标准的图幅框与坐标系统， MAPGIS提供自动生成多种标准图框的功能(gōngnéng)。
MAPGIS的【实用服务】—【投影变换】系统提供了本功能。
共五十一页
共五十一页
➢ 生成(shēnɡ chénɡ)的图框数据以文件形式存放；点、线、面数据分别存于扩展名为“.WT”、“.WL”、“.WP” 的图形数据文件中。在不同的图框模式选项下，可能只有点、线、面数据中一类或两类
共五十一页
❖ 标准图框生成步骤
标准图框的生成步骤分为(fēn wéi)输入参数、选择选项、计算数据、绘制图框及输出图形文件
共五十一页
✓采集实际值 ✓打开理论标准图框 ✓采集理论值 ✓关闭标识同名地物点的文件和理论标准

MAPGIS制图过程中的误差分析与校正

地矿测绘 2004,20(2):28～29C N53-1124/T D　ISS N1007-9394 Surveying and Mapping of G eology and Mineral Res ourcesMAPGIS制图过程中的误差分析与校正Ξ何明华(甘肃省地勘局第一地质矿产勘查院,甘肃天水　741020) 摘要:利用M APG IS实现地形图数字化是获取空间地理信息数据的主要手段之一,而图形数字化过程中会产生各种类型的误差。

为此对M APG IS 图形数字化过程中产生误差的原因及减少误差、误差校正等问题进行了分析和探讨。

关键词:M APG IS制图;误差;分析;校正中图分类号:P28317 文献标识码:B 文章编号:1007-9394(2004)02-0028-02Error Analysis and R ectification in MAPGIS C artographic ProcessHE Ming2hua(The Fir st Prospecting Institute o f G eology and Mineral Resources o f Gansu Bureau o f G eological Prospecting,Tianshui,Gansu741020,China)Abstract:T o im plement topographic map digitalization by means of M APGIS is one of main means of getting spatial geo2 graphic in formation data,and that digitalization could bring out diversified s orts of errors.The reas on of producing error,the problems of reducing and emendation error are discussed.K ey w ords:M APGIS cartography;Error;Analysis;Emendation1　引言随着地理信息系统的产生和发展,地图的功能发生了深刻的变化,它不仅作为最终产品,同时也作为中间产品,地图开始扮演了一种新的角色,成为人们探索空间数据与其它各种数据(如社会经济、人口数据等)的桥梁。

mapgis图形误差校正.

* * Fz / / □・ 3J cr F-挥・日Ml■■哗.需・何ttATJT-fciJ- FRyfllM *NM»s inttli^ jvf'!*•< ZSiZ 静空杠处««出F打* - 為.暑，“F H k 此二雹第11 w nJ - I11 1■ I,匕i , [ I o^ iii /- jF. f开始转换，并看到提示转换成功对话框。

然后就可以关掉窗口，转换工作完成二、图像校正在输入编辑里添加msi文件在工程文件中右击添加项目，文件类型选成msi格式，然后图形1:1L ：L 。

丄一蝶 f®Z ：^t-7 ：•>/<；.*? T* f 1* 1- ?! □诂-二瑾C ：5»鑒0芜J4H$ 3B 弓L 磚冷 M*i Mi MP Mtt 瀚毎—亜讣冲弧i1>二二■W*■«*Va»5EMMKrnmafl毎二翱二：汕：i jXk •:: - •-匚：*■*?*•-I«**^^*—**^M”柯■me A&C£«■ Oft* W WL J iPMfta RW5 二-"n a - 时盖o& £4"电囲* 「『.一•諒*M1-lhONAMf MNJ\ ' ft r? «阖.rOr/y n v 7 AL.■I吵〉I |i *4Q3t>]；；!；■新建控制点文件，不处于编辑选中状态添加4个控制点（不在一条直线上）JNOruiAiipJlo z y 口覽y\ -i 1 ii v c n *1Iffi-w9 V -jeifl.l4 ^4^JrJ X T * t*■棹<iTX-『.’•・誤*也-+ - > i : *V ir * e < V A”am10D=laon isaa ma1 1 1 i 1 ill ■ »i | ■ !■ 4 1 1 1 ! 1 1 i < ■■ find I fl 1 1 i- 1 i I -i i a I | | h ■ I |i t! I 1 1 1I 1 1 1 1 1 1 4 4t <!■*+- k・《i • i .4-P'- ■+■H ・，• ' * ■■(■.* tl/:八:、’一…：} ..』匸■彳；J訂:\[V.-i・J f ..k,；|.宀"：、护»I-i]:jijH■ \{药一.-■ \ <■?'•,.•xy .斗■■\ ..\ A4 ,r.-£F *■*fl1* _ ■■'- > '..二"‘0 ' —芒- ------ 出込" 2!%z>鬱.-+ ' 1 s', 2；"-=、■- —EU：3；忙_ *pi- ■' ?'- " •..•二'片.七b*■:尸八*(■ yjf i ii定位点依次输入控制点的坐标值，坐标值读取如:X:580.400（前面代号39可以省略）点的坐标是Y:3490.000 那定位点输入数值就是再依次输入其他3个点就行了。

mapgis_投影变换,误差校正专题精品文档34页

目录第一部分Map GIS简介 (2)一、术语与文件类型 (2)1. 几个术语 (2)2. MAPGIS几种主要文件类型及后缀 (3)3. 主要功能模块 (3)第二部分投影变换 (6)一、概述 (6)1. 投影分类 (6)2. 地图投影的选择 (8)二、常用投影介绍 (12)1. 默卡托（Mercator）投影 (12)2. 兰勃特（Lambert）投影 (14)3. 高斯—克吕格(Gauss-Kruger)投影 (17)三、Map GIS投影变换 (20)1. 图框生成 (20)2. 投影变换 (23)3. TIC点投影转换 (23)第三部分误差校正 (28)一、交互式误差校正 (28)二、自动校正 (31)第一部分Map GIS简介一、术语与文件类型1.几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。

可以把图层理解为一张透明薄膜，每一层的图元在同一薄膜上，如水系图层、铁路图层、地质界限图层、断层图层等。

图层的分层有利于地图图元的管理，提高成图速度。

栅格图：即扫描的图像。

矢量图：即进行了数字化的图像，图中的每一个点都有相对的X 和Y 座标。

图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。

点元：点图元的简称，有时称点。

指其位置只有一组X 和Y 座标来控制。

它包括字符串（注释）、子图（专用符号）等。

所有点保存在点文件中（*.wt）。

结点：指某线或孤段的端点或数条线或孤段的交点。

结点平差：使几条线或孤段成为共用一个结点的过程。

线图元：地图中线状物的总称。

如划线、省界、国界、地质界线、断层、水系、公路等。

所有线图元都保存在线文件中(*.wl)。

区图元（面图元）：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。

如湖泊、地层、岩体分布区等。

所有区图元都保存在区文件中（*.wp）。

工程：对一系列的点、线、面文件进行管理的描述性文件。

2.MAPGIS几种主要文件类型及后缀.wp 区（面）文件.wl 线文件.wt 点文件.msi 栅格文件.rbm 光栅求反后文件.mpj 工程文件.cln 图例板文件.pnt 控制点文件3.主要功能模块1.输入编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

误差校正
生成标准图框：
-----------------------D绘制投影经纬网（这是生成任意的标准图框，也可以根据图符号、比例尺等绘制图框）------------------
（窗口中要填写最大、最小经纬网，要查看底图，最小值在地图的左下角，最大值在右上角；间隔数据，绘制经纬网还是公里网都要与底图完全一致）。

窗口中，坐标系类型选择地理坐标系或大地坐标系；比例尺分母50000、200000等根据底图；单位选择DDFFSSS，两个高程全为0.
坐标系类型：平面直角；
投影类型：一般都是高斯克吕格；
比例尺；单位：毫米；
两个高程：0；
投影中心：若只是分影响不大，若跨度110-119就用115；
投影带类型：小于5万用6度带，大于用3度带。

确定—确定—1：1显示—另存为标准图框（三个文件）---完成标准图框
误差校正：
----------------打开文件（底图图框）---------
---
---
---
---（是）
---
------把实际值裁好以后
----（关闭小窗口）
------打开标准图框---按上述步骤采集理论值（每次要改采集点得数字1234和实际值对应），
采集完成以后
-----
-----（修改名称pnt文件）
------关闭页面
-------打开要矫正的底图文件
----（pnt文件）
---
----（选择要矫正的文件类型）
-----
---
-----确定
---
----（另存，修改名称）。

误差校正(交互式误差校正)

误差校正--交互式误差校正交互式误差校正适用于所选控制点较少，误差校正精度要求不高的图形。

交互式误差校正的具体操作步骤如下：1．Mapgis--实用服务--误差校正--文件--打开文件：打开需要校正的点文件、线文件和面文件。

打开文件后，误差校正的界面发生变化，所有的主菜单都显示出来，文件下的菜单选项也发生变化，如图所示：2．文件--打开控制点：取文件名为“JZ.pnt”，打开。

按“是”，即新建控制点成功，该文件是一个文本文件，主要用于记录误差校正过程中所采集的实际控制点和理论控制点的坐标信息。

3、控制点--设置控制点参数：在控制点主菜单下选择该菜单选项。

其界面如图所示：确定。

4、控制点--选择采集文件：通过该功能告诉系统采集哪个文件的控制点。

选择该项后，系统将弹出控制点参数设置对话框，确定。

5、控制点---添加校正控制点，如添加四个控制点，则点击要添加的四个点，就会出现如下图，依次添加四个。

本次添加的是实际值也就是方里网的十字，按顺时针添加。

6、控制点--设置控制点参数，“理论值”。

7、控制点--选择采集文件，选择与理论值相对应的文件，即图框线文件。

8、控制点---添加校正控制点，按实际值顺序点依次添加的四个点，这次添加的是理论值即图框坐标的十字。

9．文件--保存控制点。

10、控制点-浏览校正控制点：该功能可查看误差校正的精度11、控制点--编辑校正控制点，12、校正，选择校正文件，确定。

13、文件另存为，并取名为“JZ”。

然后打开文件，就行了。

这时你可以看到，只有四个角的坐标十字线与方里网的十字相吻合的，其他的仍有误差的。

MAPGIS误差校正的方法及应用.

第28卷第4期吉林地质Vol.28 No.4 2009 年12 月JILIN GEOLOGY Dec. 2009 文章编号:1001—2427(200904 - 126 -MAPGIS 误差校正的方法及应用姜福旭1, 崔丹21.吉林省绿色食品办公室,吉林长春130062;2.吉林省地质调查院,吉林长春130061摘要:本文介绍在矢量图件时需扫描TIF影像,MAPGIS软件对扫描TIF影像进行误差校正的使用方法及期特点。

关键词:中图分类号:TP302.4 文献标识码:B 随着计算机技术的飞速发展和各种软件的开发应用,在地质工作中各种图件由原来的手工清绘变为由计算机MAPGIS 软件绘制图件,因传统的绘图方法是用手工清绘,一图一绘的方法,对不同图件相同的内容重复绘制,这样工作量极大,又不能保证不同图件相同内容的一致性,因此其成果准确性低,图件美观性差。

MAPGIS 软件绘制图件,可将相同的内容重复使用, 而且线条流畅、字体美观, 这样既可节省时间,又能保证绘制图件准确性及美观性,提高工作效益和保证工作质量,为使用部门提供优质高效的成果图件。

但由于在原有纸介质和在扫描过程中产生一定的误差,为了保证图件矢量化的准确性和提高图件的精度,首先需要对TIF 影像进行误差校正。

1 误差校正的目的在计算机机助制图中,主要是通过扫描原有图,形成影像(TIF 格式文件,并且扫描的分辨率＞300 dp然后按其影像进行计算机制图，将普通图纸上的图件，转化为计算机可识别处理的图形文件。

但由于扫描的影像或矢量化的图件与实际存在一定的误差,使矢量化数据转换成图形时不能套合,无法精确联结,相邻图幅不能拼接,因此需要对影像或矢量化图形文件进行校正。

1.1 校正误差由于有些影像精度不能满足要求,主要原因是由于原有纸图折叠、变型、扫描过程中操作误差变形及数字化设备精度等因素引起,使影像的大小与理论的大小相差较大; 矢量化的图形与实际图形所在的位置往往有偏差,即存在误差。

mapgis_投影变换,误差校正专题26页

目录第一部分Map GIS简介 (1)一、术语与文件类型 (1)1. 几个术语 (1)2. MAPGIS几种主要文件类型及后缀 (2)3. 主要功能模块 (3)第二部分投影变换 (5)一、概述 (5)1. 投影分类 (5)2. 地图投影的选择 (6)二、常用投影介绍 (9)1. 默卡托（Mercator）投影 (9)2. 兰勃特（Lambert）投影 (11)3. 高斯—克吕格(Gauss-Kruger)投影 (13)三、Map GIS投影变换 (15)1. 图框生成 (15)2. 投影变换 (17)3. TIC点投影转换 (18)第三部分误差校正 (21)一、交互式误差校正 (21)二、自动校正 (24)第一部分Map GIS简介一、术语与文件类型1.几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。

可以把图层理解为一张透明薄膜，每一层的图元在同一薄膜上，如水系图层、铁路图层、地质界限图层、断层图层等。

图层的分层有利于地图图元的管理，提高成图速度。

栅格图：即扫描的图像。

矢量图：即进行了数字化的图像，图中的每一个点都有相对的X 和Y 座标。

图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。

点元：点图元的简称，有时称点。

指其位置只有一组X 和Y 座标来控制。

它包括字符串（注释）、子图（专用符号）等。

所有点保存在点文件中（*.wt）。

结点：指某线或孤段的端点或数条线或孤段的交点。

结点平差：使几条线或孤段成为共用一个结点的过程。

线图元：地图中线状物的总称。

如划线、省界、国界、地质界线、断层、水系、公路等。

所有线图元都保存在线文件中(*.wl)。

区图元（面图元）：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。

如湖泊、地层、岩体分布区等。

所有区图元都保存在区文件中（*.wp）。

工程：对一系列的点、线、面文件进行管理的描述性文件。

2.MAPGIS几种主要文件类型及后缀.wp 区（面）文件.wl 线文件.wt 点文件.msi 栅格文件.rbm 光栅求反后文件.mpj 工程文件.cln 图例板文件.pnt 控制点文件3.主要功能模块1.输入编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

mapgis_误差校正流程

误差校正制作流程王勇毅，张玲上图为一张1/5千地形图，矢量化前未对扫描的光栅图进行坐标配准，矢量化后得到的点、线、面图层文件坐标为相对坐标，要在MapGis中将转换为绝对坐标，则通过误差校正实现坐标配准。

1、生成标准图框1）实用服务子系统→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以原图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。

如上图所示，原图左下角X及Y坐标值为：X=543.5；Y=3410.5；原图右上角X及Y坐标值为：X=545.5；Y=3412.5；3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅4）原图X坐标值前两位37为3度带带号，比例尺为1:5000，网格间距xd及yd均为0.5，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：点击确定，图框自动生成如下图。

5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中7）退出投影变换系统2、误差校正1）采集实际控制点在MapGis误差校正系统中装入已经矢量化但未进行坐标校准的点、线、面文件（包括装入预先采集的校正网格线如上图）①实用服务→误差校正→文件→打开文件→选定要装入文件→确定。

②设置控制点参数：控制点→设置控制点参数→采集数据类型：实际值此时是采集未配准图控制点的实际值③ 选择采集文件：控制点→选择采集文件此时选择未配准的图框网格线文件“图框.WL ”作为采集文件。

④ 添加校正控制点：控制点→添加校正控制点至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点），以保证误差校正精度。

以下按左下-左上-右下-右上依次添加4个控制点实际值为例2）添加控制点理论值实际值添加完后，打开刚才自动生成的标准图框的点、线文件。

①文件→打开文件→选定标准图框的点、线文件→确定。

mapgis误差校正流程

误差校正制作流程王勇毅，张玲上图为一张1/5千地形图，矢量化前未对扫描的光栅图进行坐标配准，矢量化后得到的点、线、面图层文件坐标为相对坐标，要在MapGis中将转换为绝对坐标，则通过误差校正实现坐标配准。

1、生成标准图框1）实用服务子系统→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以原图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。

如上图所示，原图左下角X及Y坐标值为：X=543.5；Y=3410.5；原图右上角X及Y坐标值为：X=545.5；Y=3412.5；3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅4）原图X坐标值前两位37为3度带带号，比例尺为1:5000，网格间距xd及yd均为0.5，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：点击确定，图框自动生成如下图。

5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中7）退出投影变换系统2、误差校正1）采集实际控制点在MapGis误差校正系统中装入已经矢量化但未进行坐标校准的点、线、面文件（包括装入预先采集的校正网格线如上图）①实用服务→误差校正→文件→打开文件→选定要装入文件→确定。

②设置控制点参数：控制点→设置控制点参数→采集数据类型：实际值此时是采集未配准图控制点的实际值③ 选择采集文件：控制点→选择采集文件此时选择未配准的图框网格线文件“图框.WL ”作为采集文件。

④ 添加校正控制点：控制点→添加校正控制点至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点），以保证误差校正精度。

以下按左下-左上-右下-右上依次添加4个控制点实际值为例2）添加控制点理论值实际值添加完后，打开刚才自动生成的标准图框的点、线文件。

①文件→打开文件→选定标准图框的点、线文件→确定。

MAPgis误差校正

MAPGIS中如何进行误差校正
一、生成标准框
二、打开误差校正框
1、打开文件：需校正的点线面文件以及标准框；
2、选“文件”菜单中“打开控制点”，会提示“该文件不存在，是否新建”，选择是；
3、“控制点”菜单下，先“清除所有控制点”，再“选择采集文件”，选择需校正的点线面文件；
4、“设置控制点参数”为“实际值”，搜索范围可随需要扩大缩小，如下图：
5、左边“1:1”，选择只显示需校正的点线面，然后“添加校正控制点”（至少需要4个点），切记添加的顺序，“控制点”菜单下有“显示校正控制点”和“浏览校正控制点”，可以方便记忆；
6、以上设置好后，重复上一步骤改变采集文件为标准框，“设置控制点参数”为“理论值”；
7、左边“1:1”，选择只显示标准框，然后“添加校正控制点”，添加与所需校正的点线面文件相对应的控制点，按顺序依次输入控制点顺序号；
8、添加完后，选“数据校正”菜单下“区/点/线文件校正”，只选所需校正的点线面，确定。

9、校正完后会生成新的点线面文件，“文件”菜单下保存即可。

（生成的文件与控制点文件所在位置相同）。

mapgis误差校正流程

m a p g i s误差校正流程(总15页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March误差校正制作流程王勇毅，张玲上图为一张1/5千地形图，矢量化前未对扫描的光栅图进行坐标配准，矢量化后得到的点、线、面图层文件坐标为相对坐标，要在MapGis中将转换为绝对坐标，则通过误差校正实现坐标配准。

1、生成标准图框1）实用服务子系统→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以原图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。

如上图所示，原图左下角X及Y坐标值为：X=543.5； Y=3410.5；原图右上角X及Y坐标值为：X=545.5； Y=3412.5；3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅4）原图X坐标值前两位37为3度带带号，比例尺为1:5000，网格间距xd及yd均为0.5，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：点击确定，图框自动生成如下图。

5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中7）退出投影变换系统2、误差校正1）采集实际控制点在MapGis误差校正系统中装入已经矢量化但未进行坐标校准的点、线、面文件（包括装入预先采集的校正网格线如上图）①实用服务→误差校正→文件→打开文件→选定要装入文件→确定。

②设置控制点参数：控制点→设置控制点参数→采集数据类型：实际值此时是采集未配准图控制点的实际值③选择采集文件：控制点→选择采集文件此时选择未配准的图框网格线文件“图框.WL”作为采集文件。

④添加校正控制点：控制点→添加校正控制点至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点），以保证误差校正精度。
