华硕主板跳线接法.电脑电源跳线接法

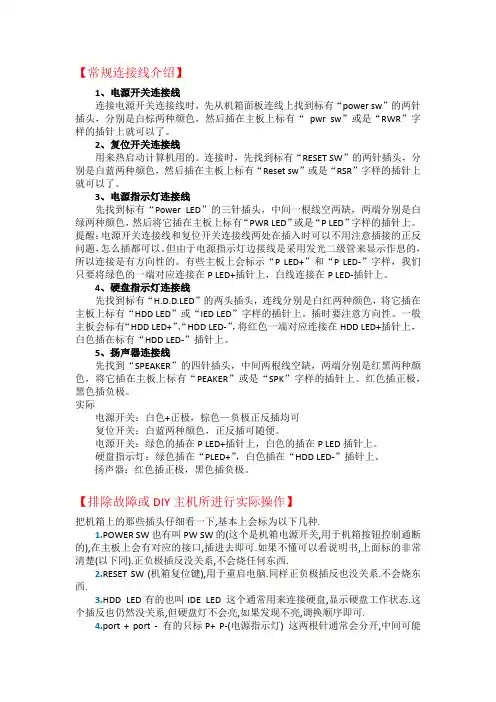

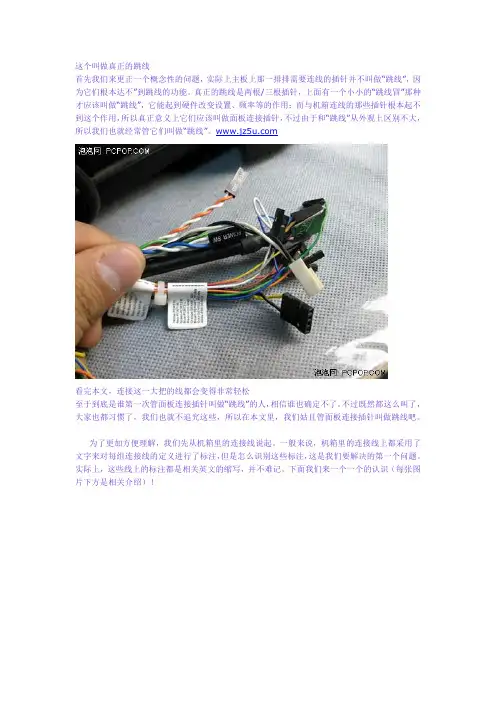

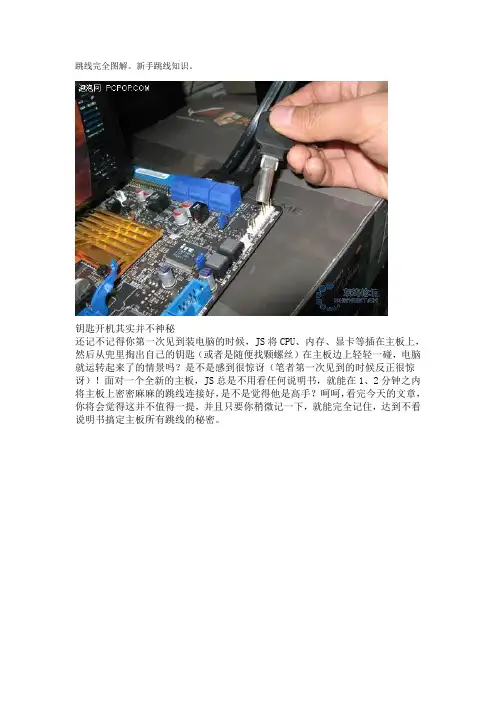

这类迈拓硬盘的跳线分为上下两排，共10针，其中有一个针脚是空位，所以事实上只有9针1）HDD LED-硬盘指示灯2）restart-重起4）Power LED-电源指示灯3）Power SW-电源开关按照主板上的标示插上就可以了注意：（1）和（4）需要注意正负极，红或绿为正;黑或白为负1 主版跳线的接法1电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了2复位开关连接线用来热启动计算机用的连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了3电源指示灯连接线先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上4硬盘指示灯连接线先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上插时要注意方向性一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上5扬声器连接线先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上红色插正极，黑色插负极实际电源开关：白色+正极，棕色—负极正反插均可复位开关：白蓝两种颜色，正反插可随便电源开关：绿色的插在P LED+插针上，白色的插在P LED插针上硬盘指示灯：绿色插在“PLED+”，白色插在“HDD LED-”插针上扬声器：红色插正极，黑色插负极把机箱上的那些插头仔细看一下,基本上会标为以下几种.1.POWER SW也有叫PW SW的(这个是机箱电源开关,用于机箱按钮控制通断的),在主板上会有对应的接口,插进去即可.如果不懂可以看说明书,上面标的非常清楚(以下同).正负极插反没关系,不会烧任何东西.2.RESET SW (机箱复位键),用于重启电脑.同样正负极插反也没关系.不会烧东西.3.HDD LED有的也叫IDE LED 这个通常用来连接硬盘,显示硬盘工作状态.这个插反也仍然没关系,但硬盘灯不会亮,如果发现不亮,调换顺序即可.4.port + port - 有的只标P+ P-(电源指示灯) 这两根针通常会分开,中间可能会空一针.但有的主板是连在一起的.同样需要参考说明书.有的机箱连接线则会做在一起,中间空一针.插反也没关系,如果打开电脑电源灯不亮,调换顺序即可.5.speaker 这个是机箱喇叭电源,用于提示用户各组件工作状态.通常为两排,八针设置,中间缺一针,可以在主板说明书上找到说明,有的主板上会有跳线帽,将其拔掉,而机箱插头线上会堵住其中一个孔,插反是不可能插进去的.6.AUDIO 机箱前置音频插针.按照说明书也仍然可以轻松插好.上面会非常清楚地告诉你插针的位置和方向.如果发现跳线帽将其拔掉.插反发现不工作同样可以调换方向.不会损坏硬件.有的机箱没有前置音频接口,则不需要考虑.7.前置USB插针(非常重要!!!),插这个,你几乎没有机会去试验到底插没插反,插反以后在你使用USB设备的时候,轻则烧坏USB设备,重则主板损坏!所以一定要分清方向.USB插针和插头为四针设置,线的排序为VCC(+5V) PORT - PORT + GROND(接地).在插这个的时候一定要仔细查看说明书,主板上的USB插针会按照两排十针设置缺一根.即上面5针,下面4针,有的是相反.新手插之前首先插缺针的那一排,只要找到VCC所对应的插孔就能轻松接好.主板说明书上会有详细说明,分清方向.如果实在没把握就别插了.免得付出重大代价.不过有个小小的诀窍,当你不确定是否插反,你可以做如下尝试:手抓住USB连接线,通电,开机,插入USB设备,当感觉连接线发热立即将其拔掉.最后,大家需要注意的是,不是主板上的每根针都需要插的,这主要看你的机箱和你需要的设备而定.以上介绍的是最常见的接线法.轻易别拔掉主板上的跳线帽,除非你需要.否则可能会造成主板的损坏.硬件跳线设置完全篇——包括CPU的标准外频、CPU电压设置跳线、硬盘跳线等设置一、认识跳线不管是主板还是硬盘、光驱等驱动器，都能看到跳线身影那什么是“跳线”呢？所谓跳线，也就是镶嵌在主板、硬盘、光驱等设备上的金属接针(跳线柱），以及套在这些金属棍上的跳线帽跳线柱是一根根小金属柱，而跳线帽从外表来看是一个有两个“小孔”的塑料帽，不过跳线帽表层的这层塑料是用来起绝缘及保护作用的，它的里面有两块金属弹片所以当跳线帽插在跳线柱上时，这两根跳线柱之间就形成了一个“通路”跳线的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态如确定CPU的工作电压、外频，驱动器的主从关系等等需要注意的是，一个跳线至少有两根跳线柱，但也可以有多根跳线柱从排列组合的角度来看，具备多根跳线柱的跳线(应该说是跳线组)能够调节的状态远比只有两根跳线柱的跳线要多，所以这种“跳线组”往往用在主板上，以此来调节CPU的外频、倍频等(用于超频)另外，很多主板上还有DIP开关设置，用以替代跳线帽，使用起来更为方便简单DIP 开关右上角通常有“ON”标识，表明开关拨向上部时为接通“ON”状态(相当于跳线帽插入状态)，向下则为断开“OFF”状态跳线非常重要，如果设置错误，轻则死机，重则损坏元器件，所以在调整跳线时一定要仔细阅读说明书，核对跳线名称、跳线柱编号和通断关系虽然不同设备的跳线设置方法不同，但也具备通用性，所以下面就让我们去认识并设置一些常见的跳线主板上需要设置“通断”关系的地方很多，所以这里也是跳线最多的地方，对于一个初学硬件的新手而言，正确设置主板上的跳线是必须掌握的技能二、设置CPU的标准外频目前CPU的标准外频只有66MHz、100MHz、133MHz这三挡，虽说目前的新型主板都支持“软跳线”，也就是通过“BIOS”来设置CPU的外频，但这种软跳线一般只能设置某个区段的非标准外频(用来超频)，比如说将标准外频为100MHz的新赛扬超频到110MHz而如果要将100MHz外频的新赛扬超频到133MHz这样的标准外频，那往往得靠跳线才能完成注意，前面所说的这些只是用来简单说明“外频跳线”的作用，该跳线最基本的作用是“针对不同外频的CPU，在主板上正确设置其外频，使之正常工作”1.Socket370主板Socket370接口的主板支持赛扬、PIII系列CPU，由于赛扬系列CPU的外频分为66MHz、100MHz两种，而PIII的外频又为133MHz，所以Socket370主板必须要能够支持66MHz、100MHz、133MHz这三挡标准外频，而用来设置这三种外频的重担就落在了“外频跳线”的身上由于需要组合成三挡外频，所以Socket370主板的外频跳线一般是一组跳线至于如何排列组合从而实现66MHz、100MHz、133MHz呢，则要看主板说明书了，不过主板商一般也会将此类说明印刷到主板上，所以你在外频跳线的附近一般都能找到一个白色字体的简单跳线说明不要以为外频跳线非常复杂，当你看了这个简单的说明之后，就会发现我们要做的也就是“将跳线帽插在1与2号跳线柱上或者2与3号柱上”说明书中的“1-2”的意思就是指“将1号与2号跳线柱用跳线帽连起来”，跳线的旁边都对1号跳线柱用数字“1”或“▲”进行了标示，我们很容易就能确定跳线中各个跳线柱的编号市面也有些Socket370接口的主板一般都不需要去手动设置外频跳线，因为此类主板大多具备“自动侦测”功能——自动侦测CPU类型，自动选择适合它的外频档2.Socket A主板对于支持毒龙、Athlon、AthlonXP的Socket A接口的主板而言，由于此三种CPU的外频只有100MHz与133MHz两种，所以此类主板的外频跳线一般都是一个三针跳线3.Socket423/Socket478主板这类主板支持P4 CPU，虽然目前的P4有Willamette与Northwood两种核心，前端总线为400MHz，而以后的Northwood P4将采用533MHz的前端总线针对目前的实际情况，现在的P4主板一般都只提供两挡标准外频，即100MHz与133MHz，因此也大多采用三针的跳线，设置方法与上面的Socket462主板一样因为现在的P4都是100MHz，所以默认值即为100MHz，用户无需更改外频跳线三、清除CMOS设置在前面的学习中我们已经知道了CMOS设置的重要性，特别是其中的“开机密码”功能非常实用不过当我们自己忘记了密码该怎么办呢？此时主板上的这个用来清除CMOS设置的跳线就有用武之地了该跳线一般都在BIOS芯片附近，而且也能在主板上找到跳线说明它们常见的设置方法是：当跳线帽插在1、2号跳线柱上时，CMOS设置处于正常状态(这也是主板出厂时的默认值；当把跳线帽从1、2号跳线柱拔下来，改而插在2、3号跳线柱上时，CMOS设置将被清除；当将CMOS设置清除后，我们还必须将跳线帽还原——重新插在1、2号跳线柱上，否则不能开机四、CPU电压设置跳线对于超频爱好者来说，主板上的CPU电压设置跳线好处多多——适当提高超频状态下的CPU的工作电压，能有效提高CPU的稳定性，这也就是常说的“加压”需要注意的是，提高CPU的工作电压会造成CPU温度升高，另外也对CPU的寿命造成影响所以此类跳线一般都只能稍微提高CPU的电压，并且分为几个挡位，如+0.05V、+0.1V、+0.15V，一般不会超过0.3V，否则会严重影响CPU的安全由于需要提供几个挡位的电压值，所以此类跳线一般也采用跳线组的形式CPU电压设置跳线一般位于CPU插座的附近，当然，由于该类跳线都是为超频而设，所以只有少部分主板能看到此类跳线对于不需要超频的用户来说，千万不要去更改CPU的电压设置，否则极易出现问题五、BIOS写保护跳线由于CIH这样的病毒能够破坏BIOS芯片(也就是写入一些破坏程序到BIOS中)，所以后来的主板便针对这种情况在主板上增加了一个“BIOS写保护跳线”具备此跳线的主板BIOS 芯片在刷新BIOS程序时，需要更改BIOS的电压才能写入BIOS程序——处于写保护状态(不能刷新BIOS)为5V，未处于写保护为12V而用来调节这个电压的跳线也就是“BIOS写保护跳线”该类跳线一般也位于BIOS芯片的附近，当把跳线帽插在“2-3”号跳线柱上时，则处于可写入状态；将它插在“1-2”号跳线柱上时，则处于写保护状态(主板的默认设置六、AC’97声卡屏蔽跳线如今的主板都板载了集成软声卡(俗称AC’97声卡)，虽然此类声卡能满足一般用户的需要，但还是有很多人会单独购买一块PCI声卡插在主板上不过当把PCI声卡插在主板上之后，用户往往会发现PCI声卡很难安装——很容易出现中断冲突，而当费了九牛二虎之力装好之后，却发现系统中竟然有两个声卡——原来的AC’97声卡还在“抢着上岗”其实要关闭AC’97声卡很简单，一般在集成声卡输出端的附近，都有一个“声卡屏蔽跳线”，只要将默认的“1-2”改为“2-3”就能将AC’97声卡屏蔽七、键盘开机跳线目前许多主板都支持“键盘开机”功能，当打开此功能后，需要按键盘上相应的键，便能启动电脑虽然很多主板都支持键盘开机，但一般情况下此功能都被主板上的跳线屏蔽了要找到该跳线比较简单，它一般位于PS/2接口附近，按照跳线说明，将默认的“1-2”连接改为“2-3”连接就行了八、转接卡上的跳线对于那些使用Slot 1架构的主板的用户而言，必须为自己的CPU配上一块转接卡目前的赛扬只有两种外频的产品，即66MHz外频的赛扬及100MHz外频的Tualatin赛扬，所以目前的普通型转接卡一般都只提供一个三针的跳线来调节CPU外频——当“1-2”连接时，外频为66MHz(默认值)；当“2-3”连接时，外频为100MHz当然，市面上也有一些可调节电压的高档转接卡，如华硕、微星的，其跳线的选择性要大一些，不过方法和普通的转接卡大同小异九、显卡上的跳线事实上显卡上一般都没有跳线，不过随着一些具备“神奇跳线”的显卡上市，我们也就知道了“原来显卡上也有跳线啊”其实这类“神奇跳线”并不复杂——通过一些硬件修改或软件修改，我们能够将普通的GeForce系列显卡改成专业的“Quadro”显卡，以此来提升GeForce 显卡在专业绘图软件中的性能当然，手工修改并不复杂，《电脑报》也多次刊登了这类文章，而这些具备“神奇跳线”的显卡则在设计时便考虑了用户的这个需要，因此你只要将显卡上的这个跳线用跳线帽连起来，GeForce便变成Quadro了，如果将跳线帽拔掉，则又变回到GeForce目前耕升的好几款显卡都具备这样的跳线，使用非常简单十、驱动器上的跳线硬盘、光驱、刻录机等驱动器上面的跳线也很多，这些跳线都是用来设定其“主从”关系的，那为什么要设置“主从”呢？我们知道主板上的IDE接口共两个，而每个接口通过数据线又能够挂两个IDE设备，于是两个IDE接口便能挂4个IDE设备为了4个IDE设备相互“争权”，便对它们进行了排序从上图可以看出，对于即将挂接到数据线上的驱动器(硬盘、光驱等)而言，我们首先要确定其“Master”(主盘)与“Slave”(从盘)地位比如说大部分用户只有两个IDE设备，即一块硬盘与一个光驱，因为有两个IDE接口，所以我们可以将这两个设备各占用一个IDE接口(各让占用一条数据线)一般我们将硬盘挂在IDE1接口上，此时硬盘可以是“Primary Master”，也可以是“Primary Slave”，至于光驱则挂在IDE2上，同样对它来说不管是“Master”还是“Slave”都无所谓——IDE2接口上只有它一个设置，没有其他设备与它争地位对于有3个甚至4个IDE设备的用户而言，则必须事先规划每个设备的位置，然后再去设置其跳线比如说当我们需要在一个IDE接口上挂两块硬盘时，则必须将它们其中的一块设置成“Master”，而另一块则设置成“Slave”1.IBM硬盘跳线的设置目前市场上能见到的IBM硬盘基本上都是腾龙系列，而事实上IBM硬盘跳线设置的方法都一样，所以只要学会了操作方法，我们就能搞定所有的IBM硬盘基本上所有的硬盘跳线的位置都在一个地方——数据线接口与电源接口的中间，IBM硬盘也不例从图中可以看出，IBM硬盘的跳线共有上下两排9根跳线柱(左下角的那根是空位)，那么如何设置其主从盘呢？(1)Master(主盘)当将一个跳线帽插在“G-H”，另外一个跳线帽插在“A-B”上时，此时硬盘便成了“Master”，这也是硬盘出厂时的默认设置(2)Slave(从盘)当将一个跳线帽插在“A-B”上，另外一个插在“C-D”(也就是最右边的两列跳线柱)上时，硬盘便成了“Slave”(3)Cable Select(电缆选择)如今我们使用的硬盘一般都支持ATA66/100，而用来连接这类硬盘的数据线也由原来的40芯变成了80芯，其实这80芯的数据线不仅仅增强了抗干扰能力，它还有另外一个功能——当硬盘的跳线设置成“Cable Select”时，硬盘的主从关系将由其连接到数据线上的位置而决定在学习硬盘时我们已经知道，此类数据线用来连接主板的那端叫作“System”，中间的那端叫“Drive1”，另外一端则叫“Drive 0”当硬盘的跳线设置成“Cable Select”后，它挂在“Drive 0”上是“Master”(主盘)，挂在Drive1上则是“Slave”(从盘)由于“Cable Select”是根据安装位置来确定主从关系的，所以硬盘不管挂在哪个部位都不需要更改其跳线，非常方便不过享受“Cable Select”所带来的方便时要注意：所有的IDE设备都得设置成“Cable Select”，另外当硬盘与光驱挂在同一根数据线上时，“Cable Select”可能会失效——光驱不支持“Cable Select”！另外“Cable Select”还需要数据线的支持，如果使用的是劣质数据线，往往也会出现错误，所以对于初学者来说，还是老老实实将硬盘设置成“Master”或“Slave”吧至于IBM硬盘的“Cable Select”设置则非常简单2.Seagate(希捷)硬盘Seagate硬盘虽然更新换代的速度很快，不过其跳线设置方法倒没什么变化，只要你以前接触过他们，那怕现在将最新款的Seagate硬盘拿给你设置也不是一件难事另外Seagate 硬盘还将跳线设置方法印在了硬盘的背面，所以即使是新手也能轻松搞定Seagate硬盘的跳线设置方法很简单，其跳线也在数据线接口与电源接口之间，有了前面设置IBM硬盘的经验，相信你看了这幅示意图就会设置了从图中可以看出，当将一个跳线帽插在“G-H”上时，硬盘为“Master”；将所有的跳线帽取下来，硬盘则为“Slave”；如果将“E-F”连通后，则是“Cable Select”3.Western Digital(西部数据)硬盘西数硬盘的跳线设置方法也很简单，厂家还将跳线设置方法印在硬盘的正面，非常醒目需要注意的是，目前的西数硬盘跳线一般都是10针的，也就是上下两排共10根跳线柱，而也有部分西数硬盘的跳线是6针的在对西数硬盘设置跳线时，一定要数一下跳线柱的数目，10针的跳线与6针的跳线设置方法不能混淆注意，跳线的1号跳线柱是靠近电源接口那一列的上面一根，然后可根据上面的示意图进行排列4.Maxtor(迈拓)硬盘Maxtor自从收购了昆腾之后，已经成了硬盘市场的老大，其生产的钻石、金钻、美钻、星钻系列硬盘虽然性能各异，不过在跳线设置方法倒也一致不过迈拓近期出的几个新系列硬盘在跳线方面却与以前的迈拓有了很大的区别，下面一一介绍(1)典型的迈拓硬盘系列这里所说的迈拓硬盘指的是钻石系列、金钻六代及其以前的产品，这类迈拓硬盘的样子都差不多迈拓硬盘有个特点——跳线设置说明都会印刷在盘面上，虽说该说明对与初学者而言可能一下子没法看懂，不过等一下你就会明白的(2)新型迈拓硬盘前面提到迈拓收购了昆腾公司，所以后来迈拓充分吸收了昆腾硬盘的一些技术优势迈拓最新推出的金钻七代的样子就与原来的迈拓硬盘有了根本的改变——非常像以前的昆腾硬盘虽然金钻七代的盘面上仍然印刷了跳线的设置说明，不过这已经不是原来的那种说明了十一.光驱光驱(包括刻录机、DVD-ROM)的跳线相对于硬盘来说要简单多了，一般光驱的跳线都是6针的，也就是上下两排各3根跳线柱，通过一个跳线帽便能设置出“Master”、“Slave”及“Cable Select”(^18030301p^16)需要注意的是，光驱类的产品一般都会直接在跳线的旁边标注该跳线柱的意思，比如“MA”即“Master”，“SL”即“Slave”，“CS”则是“Cable Select”跳线就说明该光驱是“Master”，如果我们需要将其改为“Slave”，则只要用镊子将插在“MA”上的跳线帽拔出来，然后插在“SL”上就行了刻录机、DVD光驱等IDE设备的跳线设置方法与光驱相同，在此不再详细介绍通过这一部分的学习，相信大家对于跳线又有了更深一步的认识，以后碰到它们时，我们就不会“害怕”了。
