减震器双动耐久试验台
耐久性试验操作规程
耐久性试验操作规程1.设备：双动耐久性试验台。
2.试件编号：1#、2#、3#、4#3.参数设定激振行程：上端 Smax=±50mm Smin=±5mm下端 Smax=±30mm Smin=±5mm激振速度：上端 Nmax=±100rpm Nmin=±50rpm4. 试件温度：试件升温后，外壁上端温度以强制冷却方式保持在70±10℃范围内，并适监测。
5. 运动方式：上、下两端同时沿铅垂方向运动。
6. 试验行程、试验速度（频率）：送样单位有特殊要求的按送样单位的要求操作，否则按以下操作。
上端加振规范：S（mm）×N（c、p、m）=100×100下端加振规范：a.行程：（14～20）mmb.频率：（500～700）min-1；c.速度：应达到0.52m/s的速度。
7.必要时加载侧向力，由制造厂与用户商定。
8.工作循环次数：下端循环次数通常以100万次计，如果有其他特殊要求则以图纸为准。
9.位置：零位移位置大致在减震器行程的中间部分。
10.打开双动耐久性试验台，清理现场异物。
11. 将1#、2#、3#、4#样品进行安装、锁紧。
锁紧时应使试件运动方向保持铅垂方向，初始位置应大致在减振器行程的中间部分。
12.在试验软件内输入样品的相关信息、正确设置各项参数，并填写好试验运行记录。
13.在桌面上打开该试验软件的“快捷键‘sdt’”，进行参数的设置。
A.在菜单栏的“C设置”的下拉式菜单中选择“试验设置”，在弹出的属性窗口中准确填写各项参数，一般情况下我们只需要填写试件名称，名称型号。
试验员姓名，试验次数，上、下电机工作转速即可。
B.上、下电机最高转速是额定的，若非可户有要求，则无须更改。
设置完成后电击确定。
C.在“S实验”的下拉式菜单中选择“实验准备”，进行“水温调节”，先开始调温再停止调温，再点击确定。
D.在“S实验”的下拉式菜单中选取“开始实验”，在弹出的属性窗口中点击开始即可开始实验。
汽车减震器的发展
汽车减震器的发展一、发展背景机车车辆减振器是机车车辆行走部件的关键部件，可以迅速衰减由路面传递给车体的振动，提高行驶平顺性;可以使司乘人员不易疲劳、货物不易损坏，提高乘座舒适性;可以降低对相关零件冲击载荷，减少磨损，提高使用经济性;可以改善轮胎接地性，抑制高速行驶跳动，提高行驶安全性;车辆在急加速、急刹车、急转弯时，可以提高操作稳定性。
减振器性能的好坏直接影响列车的平稳性、舒适性、车辆部件的使用寿命及行车安全。
随着高速机车车辆的发展与运行，研制在结构和性能上完全满足高速机车车辆要求的液压减振器已迫在眉睫。
国外许多减振器制造厂商竞相设立开发研究机构，大量投资开发新产品、新工艺和新材料，并将科研成果迅速转化成生产力，使减振器制造业在全世界形成颇具规模的产业。
二、汽车减振器发展概述减振器是车辆悬架系统的重要组成部件，用于缓和并衰减车辆行驶过程中由于车速、路面激励所造成的冲击振动，每辆汽车都有前、后减振器和转向减振器等。
减振器的发展已经历了100多年的历史。
早期的车辆采用悬架弹簧来消减路面带来的冲击。
弹簧虽具有性能可靠的优点，但它不能吸收振动能量，还易出现共振现象。
后来，人们将弹簧和橡胶块联合起来，用于吸收车辆产生的振动能量，抑制车身振动，但只能起单向作用。
1908年，法国的M．Handallle研制出第一个实用的液压减振器。
他将橡胶制成带有节流通道的中空结构，用隔板将内腔分为两部分，其中充入油液，通过油液流经节流通道所产生的阻尼作用而达到衰减振动的目的。
20世纪30年代，摇臂式减振器得到普遍应用。
虽然摇臂式减震器具有工作稳定，可靠性好;能够在比较大的工作压力(10～20MPa)条件下工作，但由于它的工作特性受活塞磨损和温度变化的影响较大，再加上其结构复杂、体积较大等原因而逐渐被淘汰。
第二次世界大战以后，筒式液压减振器逐渐取代了摇臂式减振器。
筒式液压减振器的工作原理是:当车架与车桥做往复相对运动而活塞在减振器的缸筒内往复移动时，减振器壳体内的油液便反复地从内腔通过一些窄小的孔隙流入另一内腔。
振动试验台原理

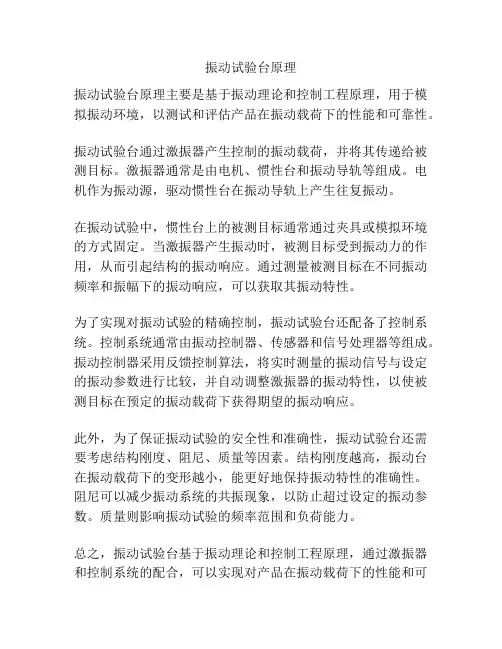

振动试验台原理
振动试验台原理主要是基于振动理论和控制工程原理，用于模拟振动环境，以测试和评估产品在振动载荷下的性能和可靠性。
振动试验台通过激振器产生控制的振动载荷，并将其传递给被测目标。
激振器通常是由电机、惯性台和振动导轨等组成。
电机作为振动源，驱动惯性台在振动导轨上产生往复振动。
在振动试验中，惯性台上的被测目标通常通过夹具或模拟环境的方式固定。
当激振器产生振动时，被测目标受到振动力的作用，从而引起结构的振动响应。
通过测量被测目标在不同振动频率和振幅下的振动响应，可以获取其振动特性。
为了实现对振动试验的精确控制，振动试验台还配备了控制系统。
控制系统通常由振动控制器、传感器和信号处理器等组成。
振动控制器采用反馈控制算法，将实时测量的振动信号与设定的振动参数进行比较，并自动调整激振器的振动特性，以使被测目标在预定的振动载荷下获得期望的振动响应。
此外，为了保证振动试验的安全性和准确性，振动试验台还需要考虑结构刚度、阻尼、质量等因素。
结构刚度越高，振动台在振动载荷下的变形越小，能更好地保持振动特性的准确性。
阻尼可以减少振动系统的共振现象，以防止超过设定的振动参数。
质量则影响振动试验的频率范围和负荷能力。
总之，振动试验台基于振动理论和控制工程原理，通过激振器和控制系统的配合，可以实现对产品在振动载荷下的性能和可
靠性进行模拟和评估。
这使得振动试验成为了重要的工具，用于研发、测试和生产过程中的振动相关产品。

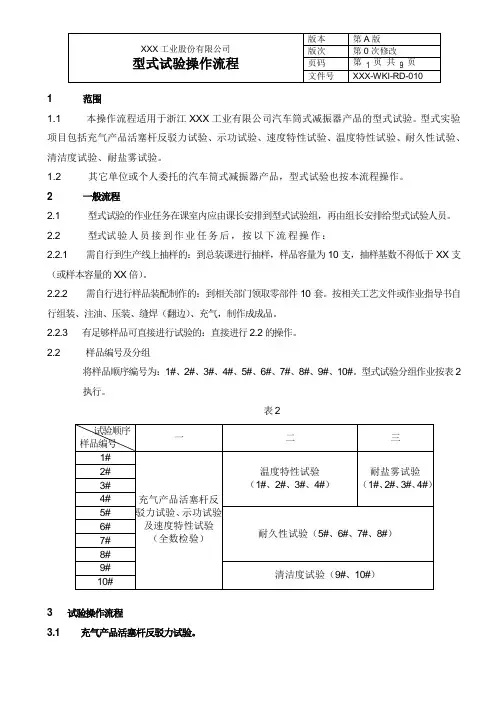

型式试验操作流程
1 范围1.1 本操作流程适用于浙江XXX工业有限公司汽车筒式减振器产品的型式试验。
型式实验项目包括充气产品活塞杆反驳力试验、示功试验、速度特性试验、温度特性试验、耐久性试验、清洁度试验、耐盐雾试验。
1.2 其它单位或个人委托的汽车筒式减振器产品，型式试验也按本流程操作。
2 一般流程2.1 型式试验的作业任务在课室内应由课长安排到型式试验组，再由组长安排给型式试验人员。
2.2 型式试验人员接到作业任务后，按以下流程操作：2.2.1 需自行到生产线上抽样的：到总装课进行抽样，样品容量为10支，抽样基数不得低于XX支（或样本容量的XX倍）。
2.2.2 需自行进行样品装配制作的：到相关部门领取零部件10套。
按相关工艺文件或作业指导书自行组装、注油、压装、缝焊（翻边）、充气，制作成成品。
2.2.3 有足够样品可直接进行试验的：直接进行2.2的操作。
2.2 样品编号及分组将样品顺序编号为：1#、2#、3#、4#、5#、6#、7#、8#、9#、10#。
型式试验分组作业按表2执行。
表23 试验操作流程3.1 充气产品活塞杆反驳力试验。
3.1.1 非充气类产品，直接进行3.2的示功试验及速度特性试验。
3.1.2 试验设备：TLD-2000D电子式弹簧拉压试验机。
3.1.3 打开设备电源，预热10min。
3.1.4 样品行程测量。
3.1.4.1 选用适当的长度测量量具和装置测量样品活塞杆压缩到底后的基长L0，全数测量，取平均值。
3.1.4.2 选用适当的长度测量量具和装置测量样品拉伸到最大长度的长度L1，全数测量，取平均值。
3.1.4.3 计算行程中间点时的样品总长H0=2L0L1 (1)3.1.5 将预热10min后的试验设备，进行数显行程（即HO：××××. ××mm）校准和数显力值（即PO：××××N）校准。
减震器技术标准与台架试验方法
减震器技术标准与台架试验方法汽车减振器技术条件与台架试验方法1 范畴本标准规定了汽车减振器技术条件和台架试验方法。
本标准适用于汽车悬架用减振器及驾驶室悬置用减振器。
2 术语和定义下列术语和定义适用于本标准。
2.1双筒式减振器无导向作用的、由工作缸和外筒组成的减振器。
2.2支柱式减振器由工作缸、外筒及其他部件，如弹簧盘、支架等组成的减振器，通常起悬架导向作用，承担侧向力，故活塞杆直径相应较大。
示功特性(阻力特性)减振器在规定的行程和试验频率下，两端作相对简谐运动，其阻力（F）随位移（S）的变化关系为阻力特性，其所构成的曲线（F-S）称示功图。
2.4速度特性减振器在规定的行程和多种试验频率下，两端作相对简谐运动时，其阻力（F）与速度（V）的关系为速度特性。
在多种速度下所构成的曲线（F-V）称速度特性图。
2.5温度特性减振器在规定的速度下，并在多种温度的条件下，所测得的阻力（F）随温度（t）的变化关系为温度特性，其所构成的曲线（F-t）称温度特性图。
2.6耐久特性减振器在规定的工况条件下，在规定的运转次数后，其特性的变化称为耐久特性。
2.7摩擦力（Fm）减振器以≤0.005m/s的速度，其力定义为摩擦力。
2.8充气力（Fc）关于充气减振器，活塞处于行程的中间位置时，气体作用于活塞杆上的力为充气力。
抗泡沫性减振器在规定的条件下，重复运动后，减振器内的油可能产生泡沫。
其示功特性抗泡沫阻碍的能力。
3 符号和缩略语额定阻力F (N)额定复原阻力Ff (N)额定压缩阻力Fy (N)行程S (mm)试验频率 f （Hz）活塞速度V (m/ s)摩擦力Fm (N)复原时摩擦力Fmf (N)压缩时摩擦力Fmy (N)温度特性试验时，试验前、后复原及压缩阻力的变化率εf , εy台架耐久性试验时，试验前、后复原及压缩阻力的变化率εnf ,εnyL1：最小压缩长度S：行程L1+S：最大拉伸长度D2：防尘罩外径D1：贮液缸外径M：螺纹连接尺寸HH：两端吊环型HG：上端吊环下端螺杆型GH：下端吊环上端螺杆型GG：两端螺杆型4.2.3 减振器的工作行程及长度按照实际需要设定。

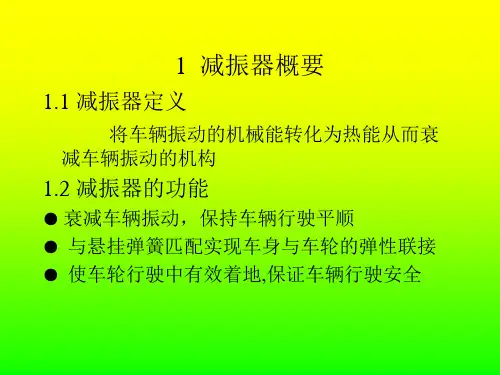

减振器知识培训课件
器的实用结构及工作原理
桑塔纳后减振器
活塞分总成 (1000)
底阀分总成 (2000)
复原阀系
3 减振器的试验
示功试验………阻力-位移 示功图速度特性试验……阻力-速度 速度特性曲线温度特性试验 ……阻力-温度 温度特性曲线清洁度试验……杂质含量(mg)耐久(寿命)试验……寿命(在规格的工作期内应能正常工作)
●上腔体积减小的量小于下腔的体积增大的量● 上腔的工作液向下腔流动后不足以充满下腔● 下腔产生负压● 下腔的压力低于贮油缸的压力（贮油缸的压 力为常压）● 压缩阀关闭，补偿阀打开● 贮油缸的工作液向工作缸下腔补偿工作液● 保持工作缸里的工作液连续。
2.3 减振器在压缩时工作状况
2.3.1 活塞阀系工作状况
3.1.2.2双动试验台
上端加振规范:v=0.52m/sn=100cpms=100mm t=70±10℃下端加振规范:v=0.52m/s n=500~720cpm s=14~20mm 100万次
3.1.3一般用户要求
振动次数必须达到200万次
3.1.4质量分等:100万次为合格品200万次为一等品400万次为优良品
1.4.5 按控制分
● 被动悬挂减振器● 主动悬挂减振器
1.5 减振器发展趋势
●向充气减振器方向发展● 向单筒充气减振器方向发展● 向主动悬挂（微电脑控制）减振器方向发展● 向标准化方向发展
2 减振器的工作原理
减振器工作原理示意图
2.1 减振器的基本构成
活塞、活塞杆、工作缸、贮油缸、复原阀、流通阀、压缩阀、补偿阀、导向组件、密封组件
5.2公司相关标准介绍
汽车筒式减振器 Q/YZX01-2004技术文件编号规定 Q/ZX.T-4.2-3-05 (体系文件C)活塞活塞位加工分类图（21类）
QCT545-1999汽车筒式减振器台架试验方法
QC T 545-1999汽车筒式减振器台架试验方法QC/T 545—1999汽车筒式减振器台架试验方法代替JB 3901—85本标准适用于汽车悬架用筒式减振器的台架试验。
1示功试验1.1目的：测取试件的示功图和速度图。
1.2设备：按本标准附录A规定的减振器试验台。
1.3条件：1. 3. 1 试件温度：20士2C。
1. 3. 2 试件试验行程S：（100士1）mm。
1. 3. 3 试件频率n：（100士2）c、p、m。
1. 3。
4速度V:按照1.3.2和13.3并由下式决定的减振器活塞速度。
厂二託?…耗“亠乙二。
.血............................. （13在减振器行程较小，不宜选用100mm的试验行程时由制造厂与用户商定试验速度值。
1.3. 5方向，铅垂方向。
1.3. 6位置：大致在减振器行程的中间部分。
1. 4试验方法1. 4. 1定期按本标准附录B的试验台标定方法取得测力元件标定常数1（N/mm）。
1. 4. 2按1.3加振，在试件往复3〜5次内记录示功图。
1. 4. 3在不装试件时，画出基准线。
1. 5阻力运算：参见图1勺£屮I Pt ——复嵐阻力.、巴一似力—一舟別为祐功髓fete 謀上小相S 竝㈱<y> i 戏;fc 轨闻的mini!—试验台测力元骨前标定常歎・2速度特性试验2. 1目的：检测减振器在不同活塞速度下的阻力，取得试件的速度 特性。
2. 2设备：按标准附录A 规定的减振器示功试验台，配以相应的电 测量装置。
2. 3条件：l CM CO COc\i c\i试件温度：20± 2C试件试验行程S ： 20~ 100mm2. 3. 3 速度：.VV « - - - X 10....2. 3. 4 方向：铅垂方向。
2. 3. 5 位置：大致在减振器行程的中间部分2. 4试验方法：制造厂或研制单位可按照具体情形选用下述方法之一2. 4. 1直截了当记录法：在标准附录A 规定的试验台上，采纳相应的电测量装置，利用传 感元件取 ： 得减振器活塞速度和相应的阻力信号；将该 而直截了当获'得减振器的速度特性。
机车车辆油压减震器试验台技术条件
机车车辆油压减震器试验台技术条件下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!机车车辆油压减震器试验台技术条件在现代铁路运输系统中，机车车辆的安全性和稳定性至关重要。
双动台试验操作规程
1 试验过程
1.1 按减振器的实验规范调整双动台上、下两激振器的行程。
1.2 安装减振器冷却水套。
1.3 安装减振器，接好冷却水管。
1.4 检查润滑油。
1.5 检查水箱内的水位。
* 以上为试验的准备工作，做好后方可进行试验。
1.6 接通两个电器控制箱的电源。
1.7 起动水泵电机，并检查管路是否漏水。
1.8 分别接通两个变频调速器的电源。
1.9 打开测控制仪电源。
1.10 先开启显示器电源，再开启计算机主机电源。
1.11 进入试验程序，调出试验配置。
1.12 单击“开始”按扭，给出试验数据的存储文件名，开始试验。
1.13 试验次数到设定值后，自动停机。
1.14 试验过程中需要停机，单击《停止》按扭，电机停转。
1.15 急停：有非常情况，单击《紧急停车》按扭，关断总控电源。
2 使用中的注意事项
2.1 双动台在运转中，需要运转的各部位要保证有足够的润滑油。
2.2 双动台运转时，不许人及其它物品接近运动部件。
2.3 水箱水位及水阀开度：
水箱水位应保证在水泵的进水口之上，以免吸空；进水阀开度不宜过大，以免水箱的水溢出。
汽车简式减振器台架试验方法
减振器台架试验及评定方法 主题和范围：本方法规定了PLD 汽车悬架用筒式减振器的台架试验和试验件评定方法。
本方法包含筒式减振器的示功试验、速度特性试验、温度特性试验、耐久性试验。
1 示功试验1.1 目的：测取试件的示功图和速度图。
1.2 设备：PLD 系列微机控制电液伺服汽车减振器试验台。
1.3 条件：1.3.1 试件温度：20士2℃。
1.3.2 试件试验行程S ：(100±1)mm 。
1.3.3 试件频率n ：(100±2) c 、p 、m 。
1.3.4 速度ν根据1.3.2和1.3.3并由下式决定的减振器活塞速度。
(m /s )5201064.n S π=⨯∙∙=-ν 1.3.5 方向：铅垂方向。
1.3.6 位置：将减振器拉伸至最大行程并测定其行程中间位置A m ，并纪录。
1.4 试验方法1.4.1 按1.3加振，待f P 、y P 微机显示值稳定后，停止试验并记录相应得数值。
f P …………复原阻力，N ； y P …………压缩阻力，N ；1.5 评定1.5.1 示功图应丰满、圆滑，不得有空程、畸形等。
1.5.2 减振器在示功试验中，不得有漏油和明显的噪声等异常现象。
1.5.3 复原阻力和压缩阻力应符合附录A 要求，复原阻力和压缩阻力的允差值应符合下式规定： 复原阻力的允许差值为±（14%f P +40）N ，f P —额定复原阻力；压缩阻力的允许差值为±（14%y P +40）N ，y P —额定压缩阻力；2 速度特性试验2.1 目的：检测减振器在不同活塞速度下的阻力，取得试件的速度特性。
2.2 设备：PLD 系列微机控制电液伺服汽车减振器试验台。
2.3 温度条件：试件温度：20±2℃试件试验行程S ：20～100 mm ，速度)/(.s m 520=ν；最高速度须高于1.5 m ／s 。
方向：铅垂方向。
位置：A m 。
试验方法：本方法采用多工况合成法测试速度特性P 一v 曲线每个测点工况皆按本标准1.4实施；最后如图4所示取得试验速度特性：2.4评定具体要求：符合图纸技术要求。
减震橡胶耐久试验方法国标
减震橡胶耐久试验方法国标
GB/T 1689-1998《橡胶减振器耐久性试验方法》
1. 试验样品的制备
试验样品应按照生产厂家提供的规格和要求制备，样品应符合产品标准的要求。
2. 试验设备
试验设备应符合国家标准或行业标准的要求，设备应具有稳定的性能和准确的测量能力。
3. 试验条件
试验应在标准大气压下进行，试验温度应在20℃±5℃之间，相对湿度应在
50%±10%之间。
4. 试验方法
试验应采用往复振动法进行，试验频率应为10Hz，振幅应为±2mm，试验时间应为100万次。
5. 试验结果的评定
试验结束后，应检查试验样品的外观和尺寸是否发生变化，如有变化应记录下来。
试验样品的减震性能应符合产品标准的要求。
6. 试验报告
试验报告应包括试验样品的标识、试验条件、试验方法、试验结果和评定等内容。
试验报告应由专业人员编写，并加盖单位公章。
汽车悬架用减振器设计指南
汽车悬架⽤减振器设计指南悬架⽤减振器设计指南⼀、功⽤、结构：1、功⽤减振器是产⽣阻尼⼒的主要元件,其作⽤是迅速衰减汽车的振动,改善汽车的⾏驶平顺性,增强车轮和地⾯的附着⼒.另外,减振器能够降低车⾝部分的动载荷,延长汽车的使⽤寿命.⽬前在汽车上⼴泛使⽤的减振器主要是筒式液⼒减振器,其结构可分为双筒式,单筒充⽓式和双筒充⽓式三种. 导向机构的作⽤是传递⼒和⼒矩,同时兼起导向作⽤.在汽车的⾏驶过程当中,能够控制车轮的运动轨迹。
汽车悬架系统中弹性元件的作⽤是使车辆在⾏驶时由于不平路⾯产⽣的振动得到缓冲，减少车⾝的加速度从⽽减少有关零件的动负荷和动应⼒。
如果只有弹性元件，则汽车在受到⼀次冲击后振动会持续下去。
但汽车是在连续不平的路⾯上⾏驶的，由于连续不平产⽣的连续冲击必然使汽车振动加剧，甚⾄发⽣共振，反⽽使车⾝的动负荷增加。
所以悬架中的阻尼必须与弹性元件特性相匹配。
2、产品结构定义：①减振器总成⼀般由：防尘罩、油封、导向座、阀系、储油缸筒、⼯作缸筒、活塞杆构成。
②奇瑞现有的减振器总成形式：⼆、设计⽬的及要求：1、相关术语*减振器利⽤液体在流经阻尼孔时孔壁与油液间的摩擦和液体分⼦间的摩擦形成对振动的阻尼⼒,将振动能量转化为热能,进⽽达到衰减汽车振动,改善汽车⾏驶平顺性，提⾼汽车的操纵性和稳定性的⼀种装置。
*阻尼特性减振器在规定的⾏程和试验频率下，作相对简谐运动，其阻⼒（F）与位移（S）的关系为阻尼特性。
在多种速度下所构成的曲线（F-S）称⽰功图。
*速度特性减振器在规定的⾏程和试验频率下，作相对简谐运动，其阻⼒（F）与速度（V）的关系为速度特性。
在多种速度下所构成的曲线（F-V）称速度特性图。
*温度特性减振器在规定速度下，并在多种温度的条件下，所测得的阻⼒（F）随温度（t）的变化关系为温度特性。
其所构成的曲线（F-t）称温度特性图。
*耐久特性减振器在规定的⼯况下，在规定的运转次数后，其特性的变化称为耐久特性。
汽车振动试验台
汽车振动试验台汽车振动试验台是一种用于测试汽车性能和稳定性的设备，它可以模拟路面的各种复杂条件，对汽车的振动、噪音、疲劳等性能进行全面测试。
在汽车设计、制造和检验过程中，振动试验台是必不可少的设备之一。
汽车振动试验台的作用汽车振动试验台主要用于对汽车在不同路面、不同行驶状态下的振动、噪音、疲劳等性能进行测试。
通过试验台的模拟，可以更加真实地还原汽车在实际行驶中所遇到的各种情况，从而更准确地评估汽车的性能和稳定性。
同时，振动试验台还可以用于寻找和排除汽车在运行中出现的异常、振动和噪音问题。
汽车振动试验台的结构汽车振动试验台一般由振动平台、驱动系统、控制系统和数据采集系统等组成。
其中，振动平台是试验台的核心部件，它主要负责模拟汽车在行驶中的不同振动情况。
振动平台可以通过不同的设置来模拟不同的路面、不同的行驶状态，如加速、减速、转弯、颠簸、下坡等。
驱动系统主要用于驱动振动平台进行振动，控制系统则用于监控和控制试验台的运行状态和参数，数据采集系统则用于收集和处理试验数据。
汽车振动试验台的工作原理汽车振动试验台的工作原理是通过机械振动的方式来模拟汽车的行驶状况，将振动平台作为机械模型，按照所给定的行驶路况条件进行振动测试。
在试验过程中，驱动系统会通过不同的设置来驱动振动平台产生不同的振动状态，控制系统则会对试验台的运行状态和参数进行监控和控制，从而保证试验的可靠性和重复性。
通过数据采集系统以及后续的数据处理和分析，可以获得汽车在不同路况和行驶状态下的振动、噪音、疲劳等性能指标，为汽车的设计和改进提供参考和依据。
汽车振动试验台的应用领域汽车振动试验台广泛应用于汽车设计、制造和检验过程中的各个环节。
在设计阶段，试验台可以用于评估不同构型的汽车在不同路况下的性能和稳定性，为设计优化提供参考和依据。
在制造过程中，试验台可以用于对新车型的汽车进行验收和检测，以确保车辆的基本性能和品质符合相关标准和要求。
在售后服务阶段，试验台可以用于排除汽车在运行中出现的异常、振动和噪音等问题，从而提高汽车的安全性和舒适性。
四川宁江本科上见习实习报告
【最新资料，WORD文档，可编辑修改】四川宁江山川机械见习报告引言：时光如野马不停疾驰。
转眼间，大三已至。
两年多来，我总觉得所学的专业知识和现实的生产无法完美接轨，杂而不精的专业知识无法对企业的生产制造提供真正意义上的帮助。
其实不然，直到这两天企业见习，让我更深刻地领悟到：实践是检验真理的唯一标准。
我认为知识源于生活，又要回归到生活中去解决实际问题，这才是社会、国家、学校培养的所要目标。
学若有所思，才会有所用——这是见习后，技术人员的耐心讲解与现场观察的一点感悟。
一、见习目的拥有多年学习的抽象理论知识，却缺少具体转化的实践。
此次见习目的显而易见——“理论如何应用到实际生产当中去”。
见习拓展了知识面，也为了今后接触繁杂的社会起承接作用，同时还培养调查、研究、分析和解决工程实际问题的能力。
这次见习的主要目的是使我们对与专业密切相关的工业生产和加工的原理及流程进行比较详细地了解。
以提高我们的实践能力、解决问题的能力等等。
具体了解内容:机械加工、生产工艺、工艺流程；主要设备及生产线，操作步骤及注意事项；工艺条件及控制手段；原料性质及注意事项；车间简介、生产能力及人员设置；产品规格及应用；安全生产注意事项和工厂如何做到人、物、力等资源的最优化配置。
二、见习内容1、见习流程在纬创资通后去宁江山川机械无疑是一个很好的选择，对于工业工程来说，我们所学习的课程一大部分都与机械密切相关，去宁江山川机械不仅能见识到机械理论知识在这里的运用，同时也可以对工艺流程的安排有更深的体会，下面是见习流程表：2、四川宁江山川机械有限责任公司102厂简介及产品工艺流程2.1企业简介：四川宁江山川机械有限责任公司是中国长安汽车集团股份有限公司旗下的减振器专业研发与制造企业，拥有成都、隆昌、都江堰三大生产基地。
公司资产总额7亿多元，各类专业技术人员460余人，具备年产各种汽车减振器1000万支，焊管3万吨的能力，营业收入12亿余元。
公司拥有日本昭和、美国德尔福两大技术平台，是四川省“省级技术中心”，通过了QS9000、ISO/TS16949、ISO9001体系认证。
