(完整)钢筋翻样试题含答案,推荐文档
钢筋翻样试题含答案（五篇）
钢筋翻样试题含答案（五篇）第一篇：钢筋翻样试题含答案钢筋翻样考试姓名：得分：_____________ 一．填空题：(每空1分，共44分)1.梁的平法标注分__集中标注__和___原位标注__两种，当两种标注有冲突时以__原位标注__为准。
2.某梁的箍筋标注为A8@100200(4)，则该梁的加密区间距为__100__肢数为__4__，非加密区的间距为__200_肢数为_4_。
3.梁上部及下部钢筋在端部的锚固形式有两种，一种是弯锚，一种是_直锚__，其中弯锚时弯折长度不应小于___15d___。
4.某梁的集中标注处标有2B22+（2B14）。
其中2B14指的是__架立___筋5.在梁的侧面筋标注时，前面都会有一个字母，其中G表示___构造钢筋___，N表示__抗扭钢筋___6.在梁的标注中，一般用字母表示框架梁的类型，其中WKL表示___屋面框架梁__，L表示__非框架梁___7.11G101系列图集目前一共有___3__本，其中__11G101-3___的内容是独立基础、条形基础、筏形基础、桩基承台。
8.钢筋的抗震锚固长度用__LaE__来表示，抗震纵向受拉钢筋绑扎搭接长度用__IIE__来表示。
9.该柱子H边的肢数是__4___肢，B边的肢数是____5___肢10.一般有些钢筋被称为措施筋，他们是__马凳筋__、__梯子筋__、_垫铁__等11.梁构件内钢筋的品种有哪些钢筋，_上部贯通筋__、_左支座负筋__、_箍筋__、_右支座负筋____、__中间支座负筋__、__中间跨负筋__、__架立筋___、___侧面筋__、___拉筋___、__下部贯通筋___等12.当主梁高度≤____800___时，吊筋角度取45°；当主梁高度＞__800__时，吊筋角度取60°。
13.吊筋上端水平锚固为____20d______。
14.与基础相关联的构件有哪些？___基础梁____、____筏板基础__、___桩承台____、___集水坑___、____承台梁___。

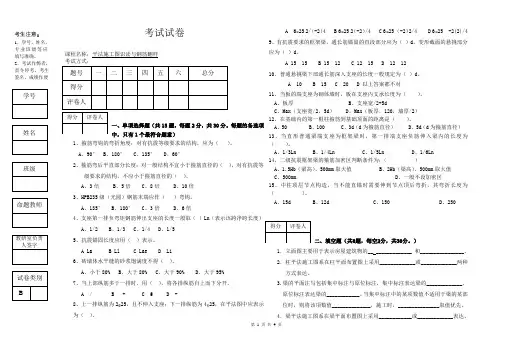

最新 平法施工图识读与钢筋翻样考试试卷答案
第 1 页 共 4 页考试试卷课程名称：平法施工图识读与钢筋翻样一、单项选择题（共15题，每题2分，共30分。
每题的备选项中，只有1个最符合题意） 1、箍筋弯钩的弯折角度：对有抗震等级要求的结构，应为（ ）。
A 、90° B 、180° C 、135° D 、60°2、箍筋弯后平直部分长度：对一般结构不宜小于箍筋直径的（ ），对有抗震等级要求的结构，不应小于箍筋直径的（ ）。
A 、3倍 B 、5倍 C 、8倍 D 、10倍3、HPB235级（光圆）钢筋末端应作（ ）弯钩。
A 、135°B 、180°C 、3倍D 、6倍 4、支座第一排负弯矩钢筋伸出支座的长度一般取（ ）Ln （表示该跨净跨长度） A 、1/2 B 、1/3 C 、1/4 D 、1/5 5、抗震锚固长度应用（ ）表示。
A La B Ll C Lae D Li 6、砖墙体水平缝的砂浆饱满度不得（ ）。
A 、小于80%B 、大于80%C 、大于90%D 、大于95% 7、当上部纵筋多于一排时，用（ ），将各排纵筋自上而下分开。
A / B + C @ D -8、上一排纵筋为225，且不伸入支座；下一排纵筋为425，在平法图中应表示为（ ）。
A 625 2/（-2）4B 625 2（-2）/4C 625 （-2）2/4D 625 -2(2)/49、有抗震要求的框架梁，通长筋锚固的直段部分应为（ ）d ，变形截面的悬挑部分应为（ ）d 。
A 15 15B 15 12C 12 15D 12 1210、普通悬挑梁下部通长筋深入支座的长度一般规定为（ ）d 。
A 10B 15C 20D 以上答案都不对11、当板的端支座为砌体墙时，板在支座内支承长度为（ ）。
A 、板厚 B 、支座宽/2+5dC 、Max （支座宽/2，5d ）D 、Max （板厚，120，墙厚/2）12、在基础内的第一根柱箍筋到基础顶面的距离是（ ）。
中建八局钢筋翻样考试题库
中建八局钢筋翻样考试题库填空题：(每空1分，共44分)1、梁的平法标注分__集中标注__和___原位标注__两种，当两种标注有冲突时以__原位标注__为准。
2、某梁的箍筋标注为A8@100\200(4)，则该梁的加密区间距为__100__肢数为__4__，非加密区的间距为__200_肢数为_4_。
3、梁上部及下部钢筋在端部的锚固形式有两种，一种是弯锚，一种是_直锚__，其中弯锚时弯折长度不应小于___15d___。
4、某梁的集中标注处标有2B22+（2B14）。
其中2B14指的是__架立___筋。
5、在梁的侧面筋标注时，前面都会有一个字母，其中G表示___构造钢筋___，N表示__抗扭钢筋___。
6、在梁的标注中，一般用字母表示框架梁的类型，其中WKL表示___屋面框架梁__，L表示__非框架梁___。
7、11G101系列图集目前一共有___3__本，其中__11G101-3___的内容是独立基础、条形基础、筏形基础、桩基承台。
8、钢筋的抗震锚固长度用__LaE__来表示，抗震纵向受拉钢筋绑扎搭接长度用__IIE__来表示。
9、该柱子H边的肢数是__4___肢，B边的肢数是____5___肢。
10、一般有些钢筋被称为措施筋，他们是__马凳筋__、__梯子筋__、_垫铁__等。
11、梁构件内钢筋的品种有哪些钢筋，_上部贯通筋__、_左支座负筋__、_箍筋__、_右支座负筋____、__中间支座负筋__、__中间跨负筋__、__架立筋___、___侧面筋__、___拉筋___、__下部贯通筋___等。
12、当主梁高度≤____800___时，吊筋角度取45°；当主梁高度＞__800__时，吊筋角度取60°。
钢筋翻样实战习题
山西建筑职业技术学院
钢筋翻样实战习题—板篇
计算LB1板X方向的下部贯通钢筋的根数： 注意：LB1板的中部存在一道非框架梁L1，所以准 确地计算就应该按两块板进行计算。 这两块板的跨度分别为4900mm和2100mm，下面分别 进行计算这两块板上的钢筋根数： （注：梁L1角筋中心到混凝土内侧的距离 a=16/2+25=33mm） 左板的根数=（4900-150-125+21+33）/150=32根 右板的根数=（2100-125-150+33+21）/150=13根 所以，LB1板X方向的下部贯通钢筋的根数 =32+12=45根
钢筋翻样实战习题
——板篇
钢筋翻样实战习题—板篇
钢筋 翻样 实战
基础
柱
梁
墙
板
楼梯
山西建筑职业技术学院
钢筋翻样实战习题—板篇
解释下列表示内容的含义：
BT2,h=110 150×11=1650 ф12@125
山西建筑职业技术学院
钢筋翻样实战习题—板篇
Key：
BT2,h=110表示BT型楼梯2，梯板厚度为 110，踏步高为150，踏步数目为 150×11=1650 11，踏步段总高度为 1650，楼梯板配筋为直径为12的一级 ф12@125 钢，间距为125
山西建筑职业技术学院
钢筋翻样实战习题—板篇
解释下列表示内容的含义：
双层板的配置（双向布筋）
WB2 h=120 B&T:X&YΦ12@150
山西建筑职业技术学院
钢筋翻样实战习题—板篇
Key：
上述标注表示：编号为WB2的屋面板，
翻样人员业务考试试题
钢筋翻样人员业务考核试题（总分100分）本卷适用图集11G101-1～3平法制图规则规定，钢筋下料单统一采用外包尺寸表示一、单项选择题（共10分每题2分）根据平法制图规则，如下图所示：(该图为某工程的部分截图，结构形式为框架结构，抗震等级为二级抗震)1.上图中，L-1（1）下部纵筋左右两端的锚固长度分别是（）。
A、12d，12dB、12d，15dC、la，15dD、lae、hc/2+5d取大值，12d2. 上图中，L-1(1)箍筋个数是（ ）。
A、22个B、23个C、27个D、32个3.悬挑梁的悬挑部分底筋锚入柱内的锚固长度为（ ）。
A、LaeB、12dC、15dD、12d且过柱中4.根据平法制图规则，梁箍筋表示为：10A8@150(4)/200(2)，下列选项中描述正确的是（ ）。
A、箍筋为HPB300，直径为8mm，两端合计10根，四肢箍，间距为@150；梁跨中部分，间距@200,双肢箍。
B、箍筋为HPB300，直径为8mm，两端各有10根，四肢箍，间距为@150；梁跨中部分，间距@200,双肢箍。
C、箍筋为HPB300，直径为8mm，两端合计10根，梁全跨范围内为：四肢箍与双肢箍插空布置，其中四肢箍间距为@150，双肢箍间距为@200。
D、箍筋为HPB300，直径为8mm，两端各有10根，梁全跨范围内为：四肢箍与双肢箍插空布置，其中四肢箍间距为@150，双肢箍间距为@200。
5.根据图集11G101-1规定，下列选项中表述错误的是（ ）。
A.梁上部纵筋间距不小于1.5d（d为纵筋直径）且不小于30mm。
B.梁下部纵筋间距不小于d（d为纵筋直径）且不小于25mm。
C.采用机械连接时，机械连接套筒的横向净间距不宜小于25mm。
D.梁上部纵筋间距不小于d（d为纵筋直径）且不小于25mm。
二、填空题（共30分每空2分）1.梁侧面构造钢筋当用G字打头标注时，其锚固长度一般取值（ ）；其搭接长度一般取值为（ ）。
平法识图与钢筋翻样期末考试试卷A
2018—2019学年第一学期《平法识图与钢筋计算》期末考试试卷（A）考试时间：90分钟考试形式：闭卷班级：姓名：学号：评分：一、填空题（每空2，共10分）1、除总平面图和标高以为单位外，其余均以为单位。
2、梁的截面尺寸，当为等截面梁时，用b*h表示，其中b表示梁截面，h表示梁截面。
3、钢筋工程施工图中，定位轴线是用来确定房屋和的线。
4、钢筋弯曲45°时，量度差值为 d;弯曲180°时，量度差值为 d。
二、选择题（每空2分，共20分）1.在钢筋混凝土构件代号中。
“QL”是表示( )。
A.圈梁B.过梁C.连系梁D.基础梁2.在施工图中，B代表 ( )。
A.板B.柱C.梁D.空心板3.建筑工程施工图上的单位，总平面图和标高是以( )单位。
A. mB.mmC.cmD.10m4.在柱中，标注φ10@100/250，表示的是箍筋( ) 。
A.为HPB300级钢筋，直径为10mm，加密区箍筋间距为100mm，非加密区箍筋间距为250mm。
B.为HPB300级钢筋，直径为10mm，加密区箍筋间距为250mm，非加密区箍筋间距为100mm。
C. 为HPB300级钢筋，直径为10mm，加密区箍筋间距为250mm，非加密区箍筋间距为250mm。
D. 为HPB300级钢筋，直径为10mm，加密区箍筋间距为100mm，非加密区箍筋间距为100mm。
5. 在柱中，标注φ10@100，表示的是箍筋( ) 。
A.为HPB300级钢筋，直径为10mm，柱全高箍筋间距均为100mm。
B. 为HPB300级钢筋，直径为10mm，柱加密区箍筋间距均为100mm。
C. 为HPB300级钢筋，直径为10mm，柱非加密区箍筋间距均为100mm。
D. 为HPB300级钢筋，直径为10mm，柱非加密区箍筋间距均为200mm。
6. 悬挑构件的主筋布置在构件的（）A.下部B.上部C.中部D.没有规定7. 放大样一般按（）比例对钢筋或构件进行放样A.1：5B. 1：10C.1：100D.1：18. 一教学楼平面轮廓尺寸为80m*20m，其场地平整工程量为（）M²。
(完整版)钢筋翻样(精)
以下是我对钢筋计算的一些小总结，对应图型可以参照相应图集，不正之处请各位高手指出。
钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
最新 平法施工图识读与钢筋翻样考试试题答案
考试试卷课程名称：平法施工图识读与钢筋翻样一、单项选择题（共15题，每题2分，共30分。
每题的备选项中，只有1个最符合题意）1、混凝土保护层是指（ ）。
A ．纵筋中心至截面边缘的距离。
B ．箍筋外缘至截面边缘的距离。
C ．箍筋中心至截面边缘的距离。
D ．纵筋外缘至截面边缘的距离。
2、图集11G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。
当梁的某项数值的集中标注与原位标注不一致时，施工时（ ）。
A 、原位标注取值优先B 、集中标注取值优先C 、根据需要决定按原位标注优先或集中标注取值优先D 、都不是3、框架梁平法施工图中集中标注内容的选注值为（ ）。
A ．梁编号B ．梁顶面标高高差C ．梁箍筋D ． 梁截面尺寸4、 框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln 是指（ ）。
A 、该跨梁两端轴线之间的距离B 、该跨梁两端柱子中心之间距离C 、该跨梁净距D 、都不是5、 平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示（ ）。
A 、箍筋为四肢箍B 、四根箍筋间距200C 、四根箍筋加密D 、四根Φ8的箍筋6、梁平法中标注KL7（3）300*700 Y500*250表示（ ）。
A 、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B 、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C 、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D 、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2507、板块编号XB 表示（ ）。
A 、楼面板B 、悬挑板C 、延伸悬挑板D 、屋面板8、600×600，净高4800的混凝土柱，梁高600，在无其它特殊要求的情况下，中间层加密区长度为（ ）。
A 、600B 、700C 、800D 、16009、下列关于柱平法施工图制图规则论述中错误的是（ ）。
(完整版)钢筋考试题(卷)答案
钢筋考试题考试时间：120分钟；请将答案写在答题纸上。
一、 填空题（每空1分，共30分）1.梁的平法标注分 原位标注 和 集中标注 __两种，当两种标注有冲突时以 原位标注 为准。
2、墙的拉钩分为两种，分别为 梅花布置 、 双向布置 。
3、当梁腹板高≥ 450 __mm 时，需配置纵向构造钢筋。
在梁的侧面筋标注时，前面都会有一个字母，其中G 表示 侧面构造筋 、N 表示为 侧面抗扭钢筋 。
G 的锚固为 15d ，G 的搭接为 15d ，N 的锚固为 la 或 lae 。
4、梁的尺寸为300*450，板厚100，梁腹板高为 350 。
5、当梁宽≤350mm 时，拉筋直径为 8 mm,当梁宽>350mm 时，拉筋直径为 6 mm,拉筋间距为非加密区箍筋直径的 _2_倍。
当设有多排拉筋时，上下两排拉筋 竖 __向错开布置。
6、搭接长度范围内，约束边缘构件阴影部分、构造边缘构件、扶壁柱及非边缘暗柱的箍筋直径应不小于纵向搭接钢筋最大直径的_0.25_ 倍，箍筋间距不大于纵向搭接钢筋最小直径的_5_倍，且不大于100 mm。
7、纵向受拉钢筋搭接长度修正系数，纵向钢筋搭接接头面积百分率为25％，修正系数为1.2 ，纵向钢筋搭接接头面积百分率为50％，修正系数为 1.4 ，纵向钢筋搭接接头面积百分率为100％，修正系数为 1.6 。
8、在梁的标注中，一般用字母表示框架梁的类型，其中WKL表示屋面框架梁，KL表示框架梁，L表示非框架梁。
9、搭接区内箍筋直径不小于d/4 （d为搭接钢筋最大直径）间距不应大于100 mm及 5 d(d为搭接钢筋最小直径），当受压钢筋直径大于25 mm 时，尚应在搭接接头两个端面外100mm的范围内各设置两道箍筋。
二、单选题（共10题，每题2分，共20分）1、非框架梁的下部纵向钢筋在中间支座和端支座的锚固长度，在11g101-1图集中，带肋的为（A ）A、10dB、12dC、15dD、10d2、在柱端，梁支座负筋第一排锚入支座（A ）（LN为梁净跨）A、LN/3B、LN/4C、LN/5D、LN/63、框架梁中，架立筋与非贯通筋直径相同时，架立筋与非贯通筋搭接为（B）A、10dB、150C、180D、Lle4、在11G中，梁混凝土保护层是指：（D ）A、纵筋中心至截面边缘的距离B、箍筋外缘至截面边缘的距离C、箍筋中心至截面边缘的距离D、纵筋外缘至截面边缘的距离5、当框架梁的抗震等级为一级时，假如梁高为H,加密区为（C）且≥500mm。
钢筋识图、钢筋翻样技能考试试题及答案
钢筋识图、钢筋翻样技能考试一、单项选择题1、根据22G101图集，下图中钢筋保护层表示正确的是（）[单选题]*A、图AB、图BC、图C√D、图D2、框架梁顶部第一排负筋的截断点应在距柱边不小于ln/3，其中ln是指：（）。
[单选题]*A、该跨梁两端轴线之间的距离B、该跨梁两端柱子中心之间距离C、该跨梁净距√D、梁高3、抗震等级为一级时梁加密区范围是：（）。
[单选题]*A、≥2h0且≥500√B、≥1、5h0且≥500C、≥2h0且≥600D、≥1、5h0且≥6004、板分布筋与受力筋搭接长度是：（）。
[单选题]A、200mmB、LLiC、LiD、150√5、22G平法中对于独立基础底部受力筋说法正确的是：（）。
[单选题]*A、当独立基础地板长度≥2500时，底板配筋长度可取相应方向底板长度的0.9倍，交错放置。
B、当独立基础地板长度≥3500时，底板配筋长度可取相应方向底板长度的0.9倍，交错放置。
C、当独立基础地板长度＞2500时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍，交错放置。
D、当独立基础地板长度≥2500时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍，交错放置。
√6、22G新平法图集中规定，负筋、跨板受力筋在板内的弯折长度为：（）。
[单选题]*A、5dB、梁宽/2C、0√D、板厚-2*保护层7、按照22G101平法，下面关于梁构件说法正确的是：（）。
[单选题]*A、梁钢筋锚固长度laE以锚固区混凝土强度计算。
√B、框架梁下部钢筋在端支座锚固满足laE即可。
C、构造腰筋锚固长度15d，搭接长度llE或ll。
D、抗扭腰筋锚固长度laE，搭接150。
8、下图中，一般情况下，JZL1的跨数为（）跨。
[单选题]*A、1√B、2C、3D、69、在梁的平法中，楼层梁中间支座下部筋的锚固长度的判断条件是：（）。
[单选题]*A、≥LaeB、≥0.5hc+5dC、≥Lae且0.5hc+5d√D、≥0.5hb+5d10、中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为：（）。
(完整版)钢筋考试题(卷)答案
钢筋考试题考试时间：120分钟；请将答案写在答题纸上。
一、 填空题（每空1分，共30分）1.梁的平法标注分 原位标注 和 集中标注 __两种，当两种标注有冲突时以 原位标注 为准。
2、墙的拉钩分为两种，分别为 梅花布置 、 双向布置 。
3、当梁腹板高≥ 450 __mm 时，需配置纵向构造钢筋。
在梁的侧面筋标注时，前面都会有一个字母，其中G 表示 侧面构造筋 、N 表示为 侧面抗扭钢筋 。
G 的锚固为 15d ，G 的搭接为 15d ，N 的锚固为 la 或 lae 。
4、梁的尺寸为300*450，板厚100，梁腹板高为 350 。
5、当梁宽≤350mm 时，拉筋直径为 8 mm,当梁宽>350mm 时，拉筋直径为 6 mm,拉筋间距为非加密区箍筋直径的 _2_倍。
当设有多排拉筋时，上下两排拉筋 竖 __向错开布置。
6、搭接长度范围内，约束边缘构件阴影部分、构造边缘构件、扶壁柱及非边缘暗柱的箍筋直径应不小于纵向搭接钢筋最大直径的_0.25_ 倍，箍筋间距不大于纵向搭接钢筋最小直径的_5_倍，且不大于100 mm。
7、纵向受拉钢筋搭接长度修正系数，纵向钢筋搭接接头面积百分率为25％，修正系数为1.2 ，纵向钢筋搭接接头面积百分率为50％，修正系数为 1.4 ，纵向钢筋搭接接头面积百分率为100％，修正系数为 1.6 。
8、在梁的标注中，一般用字母表示框架梁的类型，其中WKL表示屋面框架梁，KL表示框架梁，L表示非框架梁。
9、搭接区内箍筋直径不小于d/4 （d为搭接钢筋最大直径）间距不应大于100 mm及 5 d(d为搭接钢筋最小直径），当受压钢筋直径大于25 mm 时，尚应在搭接接头两个端面外100mm的范围内各设置两道箍筋。
二、单选题（共10题，每题2分，共20分）1、非框架梁的下部纵向钢筋在中间支座和端支座的锚固长度，在11g101-1图集中，带肋的为（A ）A、10dB、12dC、15dD、10d2、在柱端，梁支座负筋第一排锚入支座（A ）（LN为梁净跨）A、LN/3B、LN/4C、LN/5D、LN/63、框架梁中，架立筋与非贯通筋直径相同时，架立筋与非贯通筋搭接为（B）A、10dB、150C、180D、Lle4、在11G中，梁混凝土保护层是指：（D ）A、纵筋中心至截面边缘的距离B、箍筋外缘至截面边缘的距离C、箍筋中心至截面边缘的距离D、纵筋外缘至截面边缘的距离5、当框架梁的抗震等级为一级时，假如梁高为H,加密区为（C）且≥500mm。
钢筋翻样试题含答案
精品文档钢筋翻样考试姓名：得分：_____________一．填空题：(每空1分，共44分)1.梁的平法标注分__集中标注__和___原位标注__两种，当两种标注有冲突时以__原位标注__为准。
2.某梁的箍筋标注为A8@100\200(4)，则该梁的加密区间距为__100__肢数为__4__，非加密区的间距为__200_肢数为_4_。
3.梁上部及下部钢筋在端部的锚固形式有两种，一种是弯锚，一种是_直锚__，其中弯锚时弯折长度不应小于___15d___。
4.某梁的集中标注处标有2B22+（2B14）。
其中2B14指的是__架立___筋5.在梁的侧面筋标注时，前面都会有一个字母，其中G表示___构造钢筋___，N表示__抗扭钢筋___6.在梁的标注中，一般用字母表示框架梁的类型，其中WKL表示___屋面框架梁__，L表示__非框架梁___7.11G101系列图集目前一共有___3__本，其中__11G101-3___的内容是独立基础、条形基础、筏形基础、桩基承台。
8.钢筋的抗震锚固长度用__LaE__来表示，抗震纵向受拉钢筋绑扎搭接长度用__IIE__来表示。
____5___肢肢，B边的肢数是9.该柱子H边的肢数是__4___ 等_垫铁____、__梯子筋__、10.一般有些钢筋被称为措施筋，他们是__马凳筋右___、左支座负筋__、_箍筋11.梁构件内钢筋的品种有哪些钢筋，_上部贯通筋__、_、__侧面筋___、___中间跨负筋__、____、__架立筋中间支座负筋支座负筋____、__ 等__下部贯通筋______拉筋___、时，吊筋角°；当主梁高度＞__800__时，吊筋角度取当主梁高度≤____800___4512. 60°。
度取。
吊筋上端水平锚固为____20d______13.、____________________14.与基础相关联的构件有哪些？基础梁、筏板基础、桩承台精品文档．精品文档___集水坑___、____承台梁___。
钢筋翻样期末复习题
期末复习题1.16G101-1第26页梁的平面注写包括集中标注和。
2. 教材第10页框架梁钢筋端支座为弯锚时锚固长度：直锚时的锚固长度：3. 16G101-1第90页侧面构造钢筋的锚固长度：受扭钢筋的锚固长度：4. 16G101-1第88页一级抗震框架梁箍筋加密区长度：二至四级抗震时加密区长度：5.教材第2页钢筋弯曲调整值是外包尺寸和中心线的差值。
6. 16G101-1第73页剪力墙边缘构件纵筋为焊接时，非连接区高度：7. 16G101-1第63页无地下室框架柱首层非连接区长度：，中间层非连接区长度：。
当框架柱纵筋采用焊接时接头的错开距离：8. 16G101-1第99页楼面板端支座为梁时，底筋锚固长度为：9. 教材第125页独立基础分为阶形基础、坡形基础和：三种。
10. 教材第135页条形基础按照上部结构可分为墙下条形基础和。
11. 教材第148页是为承受由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。
12.平法识图题（1）绘制断面图（2）计算第二跨的净跨、加密区长度、非加密区长度（3）查表求该梁的锚固长度12. 图3-图7为某框架结构施工图，该框架的环境描述如下：抗震等级为二级抗震；混凝土强度等级为C35；柱纵筋接头为电渣压力焊；梁纵筋接头为闪光对焊；柱、梁的钢筋保护层厚度为25mm；板钢筋的保护层厚度为15mm；基础纵筋保护层厚度为40mm。
阅读柱、基础配筋图后，完成以下构件的钢筋翻样，并绘制钢筋简图。
（10分）柱钢筋工程量计算（1）计算KZ5（轴线○1/轴线○E）基础层插筋的长度、根数，其中接头错开距离为d，d取KZ5中纵筋直径最大的。
max(35,500)（2）计算KZ5（轴线○1/轴线○E）首层纵筋的长度。
（2分）（3）计算KZ5（轴线○1/轴线○E）首层箍筋的根数和长度，其中拉筋按同时勾住主筋和箍筋计算。
13.阅读二层KL15(2A)（轴线○E/轴线○1-○3）梁的配筋图，完成以下构件的钢筋翻样，绘制该梁配筋示意图和钢筋简图。
柱钢筋翻样计算例题
选择题在进行柱钢筋翻样计算时，首先需确定的是：A. 柱的截面尺寸和混凝土强度B. 柱的高度和钢筋直径C. 柱的截面尺寸及配筋图（正确答案）D. 柱的施工方法和工期柱钢筋翻样中，关于纵向受力钢筋的计算，下列哪项是正确的？A. 只需考虑钢筋的屈服强度B. 应根据柱的轴压比和抗震等级确定（正确答案）C. 仅依据设计要求的钢筋数量D. 只需满足最小配筋率在计算柱的箍筋时，以下哪个参数不是必须考虑的？A. 柱的截面尺寸B. 箍筋的间距C. 箍筋的直径D. 柱的混凝土浇筑速度（正确答案）柱钢筋翻样时，对于抗震设防区域，下列哪项措施是必要的？A. 增加柱的截面尺寸B. 提高混凝土的标号C. 加密箍筋间距，并在柱端设置加密区（正确答案）D. 减少纵向受力钢筋的数量关于柱钢筋的锚固长度，以下哪种说法是正确的？A. 锚固长度与钢筋直径无关B. 锚固长度只与混凝土的强度等级有关C. 锚固长度应根据钢筋种类、直径及混凝土强度等级确定（正确答案）D. 所有情况下锚固长度均相同在柱钢筋翻样中，对于变截面柱，钢筋的处理方式通常是：A. 全部截断，在变截面处重新连接B. 保持钢筋连续，通过弯曲调整长度C. 根据设计要求和施工规范，采取适当措施处理（正确答案）D. 无需特殊处理，直接延续原钢筋柱钢筋翻样计算中，关于保护层厚度的考虑，下列哪项是正确的？A. 保护层厚度对钢筋计算无影响B. 保护层厚度应计入钢筋的总长度中C. 保护层厚度是确定钢筋位置的重要因素（正确答案）D. 保护层厚度只与混凝土的耐久性有关在进行柱钢筋翻样时，对于钢筋的接头位置，以下哪种说法是正确的？A. 接头位置可以随意设置B. 接头位置应避免设在柱的受力较大处（正确答案）C. 接头位置应设在柱的中部D. 接头位置对柱的受力无影响关于柱钢筋翻样中的弯钩和弯折，以下哪种说法是错误的？A. 弯钩和弯折是为了增加钢筋与混凝土的粘结力B. 弯钩和弯折的长度和角度应符合设计要求和施工规范C. 弯钩和弯折可以随意设置，不影响柱的受力性能（正确答案）D. 弯钩和弯折是钢筋加工中的重要环节。
钢筋翻样实战习题
山西建筑职业技术学院
钢筋翻样实战习题—墙篇
补强纵筋每边伸过洞口laE（la），洞 口上下的补强箍筋的高度根据洞口中 心标高和洞口高度进行计算。补强箍 筋的规格和间距可能和原来的箍筋不 同。应该注意到，从图集的图形语言 来看，连梁圆形洞口的补强箍筋不仅 是洞口上下方的短箍筋，而且还包括 洞口左右的第一根长箍筋。
山西建筑职业技术学院
钢筋翻样实战习题—墙篇
解释下列表示内容的含义 LL
2层：300×2070 3层：300×1770 4－9层：300×1170 ф10@100（2） 4ф22；4ф25 （0．800）
山西建筑职业技术学院
Key：
钢筋翻样实战习题—墙篇
2层截面300×2070，3层截面300×2070；4 －9截面300×2070
山西建筑职业技术学院
钢筋翻样实战习题—墙篇
洞口表标注为 JD2 700×700 12@250。
（混凝土强度等级为C25，纵向钢筋为 HRB335级钢筋）
山西建筑职业技术学院
Key：
钢筋翻样实战习题—墙篇
由于缺省标注补强钢筋，默认的洞口每边 补强钢筋是2Φ12，但是补强钢筋不应小于 洞口，每边截断钢筋（6Φ12）的50%，也 就是说洞口每边补强钢筋应为3Φ12。
钢筋翻样实战习题—墙篇
平法施工图中，为表达清楚、简便，
剪力墙可视为由
、
和剪力墙身三类构件构成。
山西建筑职业技术学院
Key：
钢筋翻样实战习题—墙篇
平法施工图中，为表达清楚、简便，剪力 墙可视为由 墙身 、 墙柱 、 墙梁 三类构件构成。
钢筋翻样试题
山西建筑职业技术学院
钢筋翻样实战习题—柱篇
? （a）“短筋”： ? ①框架梁以下部分的直段长度H1=1550mm ? ②框架梁中部分（“斜坡段”）的长度
? 地下室的抗震框架柱 KZL的截面尺寸为 750×700， 柱纵筋为22ф25，混凝土强度等级 C30，二级抗震 等级，地下室顶板的框架梁截面尺寸为 300×700。 地下室上一层的层高为 4.50m，地下室上一层的框 架梁截面尺寸为 300×700。
? 求该地下室的框架柱纵筋尺寸。
山西建筑职业技术学院
钢筋翻样实战习题—柱篇
? 下面分别计算地下室柱纵筋的两部分长度。 ? （1）地下室顶板以下部分的长度 H1： 地下室的柱净高 Hn=4500-700-(900-500)=3400mm 所以H1=Hn+700-Hn/3=3400+700-1133=2967mm ? （2）地下室顶板以上部分的长度 H2： ? 上一层楼的柱净高 Hn=4000-700=3300mm 所以
山西建筑职业技术学院
钢筋翻样实战习题—柱篇
(2) 上部加密区箍筋根数的计算： 加密区的长度= max(Hn/6,hc,500)+ 框架梁高度 =750+700=1450
? 除以间距：1450/100=14.5 根据“有小数则进1”取定为15。 ? 所以，上部加密区的箍筋根数=15根。 ? 按照这个箍筋根数重新计算“上部加密区的实际长
上的边柱”是不同的，我们在这里只进行“ b边上 的边柱”的计算。（“ h边上的边柱”的计算与此 类似，读者可以自己进行。） ? h边上的边柱有三种不同的钢筋： ? 1）第一种钢筋： b边上的外侧柱纵筋。 ? b边上的外侧柱纵筋（包括两根处于外侧的角筋） 是直筋，其钢筋长度等于本楼层的层高，即 ? 钢筋长度 =3000mm ? 在这些钢筋当中，不必区分出“长短筋”。
钢筋翻样实战习题
山西建筑职业技术学院
钢筋翻样实战习题—板篇
计算LB1板X方向的下部贯通钢筋的根数： 注意：LB1板的中部存在一道非框架梁L1，所以准 确地计算就应该按两块板进行计算。 这两块板的跨度分别为4900mm和2100mm，下面分别 进行计算这两块板上的钢筋根数： （注：梁L1角筋中心到混凝土内侧的距离 a=16/2+25=33mm） 左板的根数=（4900-150-125+21+33）/150=32根 右板的根数=（2100-125-150+33+21）/150=13根 所以，LB1板X方向的下部贯通钢筋的根数 =32+12=45根
山西建筑职业技术学院
钢筋翻样实战习题—板篇
一根横跨一道框架梁的双侧扣筋②号钢筋， 扣筋的两条腿分别伸到LB1和LB2两块板中 （图下图）。 计算钢筋量。
山西建筑职业技术学院
钢筋翻样实战习题—板篇
山西建筑职业技术学院
Key：
钢筋翻样实战习题—板篇
在扣筋的上部标注：②Φ10@100 在扣筋下部的右侧标注：1800 而在扣筋下部的左侧为空白，没有尺寸标注 则 ②号扣筋的水平段长度 =1800×2=3600mm 需要计算端支座部分宽度的扣筋计算 单侧扣筋:[一端支承在梁（墙）上，另一端伸 到板中] 扣筋水平段长度=单侧延伸长度=端部梁中线至 外侧部分长度
山西建筑职业技术学院
钢筋翻样实战习题—板篇
一根横跨一道框架梁的双侧扣筋③号钢筋， 扣筋的两条腿分别伸到LB1和LB2两块板中 （见下图） 计算钢筋量。
山西建筑职业技术学院
钢筋翻样实战习题—板篇
山西建筑职业技术学院
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋翻样考试
姓名：得分：_____________一．填空题：(每空1分，共44分)
1.梁的平法标注分__集中标注__和___原位标注__两种，当两种标注有冲突时以__原
位标注__为准。
2.某梁的箍筋标注为A8@100\200(4)，则该梁的加密区间距为__100__肢数为__4__，
非加密区的间距为__200_肢数为_4_。
3.梁上部及下部钢筋在端部的锚固形式有两种，一种是弯锚，一种是_直锚__，其中
弯锚时弯折长度不应小于___15d___。
4.某梁的集中标注处标有2B22+（2B14）。
其中2B14指的是__架立___筋
5.在梁的侧面筋标注时，前面都会有一个字母，其中G表示___构造钢筋___，N表示
__抗扭钢筋___
6.在梁的标注中，一般用字母表示框架梁的类型，其中WKL表示___屋面框架梁__，L
表示__非框架梁___
7.11G101系列图集目前一共有___3__本，其中__11G101-3___的内容是独立基础、条
形基础、筏形基础、桩基承台。
8.钢筋的抗震锚固长度用__LaE__来表示，抗震纵向受拉钢筋绑扎搭接长度用__IIE__
来表示。
9.该柱子H边的肢数是__4___肢，B边的肢数是____5___肢
10.一般有些钢筋被称为措施筋，他们是__马凳筋__、__梯子筋__、_垫铁__等
11.梁构件内钢筋的品种有哪些钢筋，_上部贯通筋__、_左支座负筋__、_箍筋__、_右
支座负筋____、__中间支座负筋__、__中间跨负筋__、__架立筋___、___侧面筋__、
___拉筋___、__下部贯通筋___等
12.当主梁高度≤____800___时，吊筋角度取45°；当主梁高度＞__800__时，吊筋角
度取60°。
13.吊筋上端水平锚固为____20d______。
14.与基础相关联的构件有哪些？___基础梁____、____筏板基础__、___桩承台____、
___集水坑___、____承台梁___。
15.影响钢筋锚固长度的因素有___混凝土等级___、__抗震等级___、__钢筋种类__。
二．单选题：(每题3分)
1.框架梁上部第二排支座负筋的伸出长度应为：（C ）
A.1/2 Ln
B. 1/3 Ln
C. 1/4 Ln
D. 1/5 Ln
2.以下哪种柱类型为端柱：（D ）
A. B. C. D.
3.以下哪种构件为竖向构件（ C ）
A.梁
B. 板
C. 墙
D.筏板基础
4.L7(8B)表示（ B ）
A.7号非框架梁，8跨，其中两跨为悬挑梁
B. 7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内
C. 7号连梁，8跨，其中两跨为悬挑梁
D. 7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内
5. 受拉钢筋的锚固长度与以下哪个值有关？（ D ）
A. 抗震等级
B. 混凝土标号
C. 钢筋的种类
D.都有关
6. 框架梁平法施工图中原位标注内容有（ B ）
A．梁编号 B. 梁支座上部钢筋 C. 梁跨数 D. 以上都有
7. 在11G中，梁混凝土保护层是指：（ D ）
A．纵筋中心至截面边缘的距离。
B. 箍筋外缘至截面边缘的距离。
C. 箍筋中心至截面边缘的距离。
D. 纵筋外缘至截面边缘的距离
8. 以下哪一类人基本不会涉及到翻样业务：（ B ）
A. 施工企业的预算员
B. 项目部的预算员
C. 钢筋劳务老板
D. 以上均没有可能
9. 框架梁顶部第一排负筋的截断点应在距柱边不小于ln/3处其中ln是指（ C ）
A. 该跨梁两端轴线之间的距离
B. 该跨梁两端柱子中心之间距离
C. 该跨梁净距
D. 梁高
10.梁侧面构造钢筋锚入支座的长度为（ C ）
A．15d B. 12d C. 150 D. Lae
三．判断题（每题2分）
1. 主梁通常以次梁为支座（X ）
2. 抗震KZ中纵筋采用搭接连接时搭接长度范围内箍筋也应加密（√）
3. 当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。
拉筋间距为非加密区箍筋间距的两倍。
（√）
4.手工翻样人员最大的痛苦是无法实现优化断料（√）
5.当左右跨长不等时，支座钢筋伸入支座的长度取左右跨的较大值（√）
6.钢筋采用绑扎搭接时，当钢筋的直径不同时搭接长度取较大的直径的长度搭接
（√）
7.钢筋进行非绑扎搭接时，钢筋错开的距离要达到30*d （X ）
8.抗震等级为一级梁的箍筋加密区的长度为≥1.5梁高并且≥500. （X ）
简答题：（10分）
1、梁的截面350X600，保护层25，上铁与下铁各为5C25的通长筋（支座钢筋忽略不
计），箍筋直径为A10，计算外箍与内箍的尺寸。
（按外皮计算）（3分）
外箍尺寸等于截面尺寸减去两个保护层，应为300X550。
2、排列钢筋翻样的一般先后顺序（墙基础插筋、梁、墙、柱基础插筋、柱、板、基础
梁、集水坑、筏板）（3分）
3、马镫钢筋的高度计算：（4分）
马凳筋高度=板厚-保护层*2-底部主筋的直径-上部钢筋的直径。
