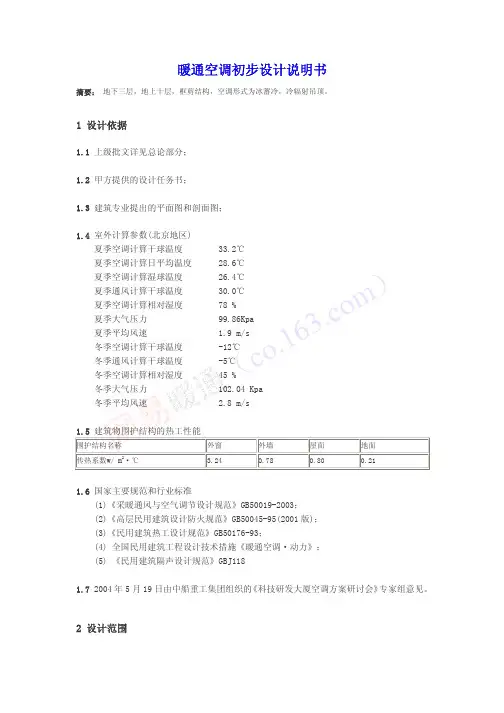

暖通空调初步设计说明书摘要： 地下三层，地上十层，框剪结构，空调形式为冰蓄冷，冷辐射吊顶。
1 设计依据1.1 上级批文详见总论部分；1.2 甲方提供的设计任务书；1.3 建筑专业提出的平面图和剖面图；1.4 室外计算参数(北京地区)夏季空调计算干球温度 33.2℃ 夏季空调计算日平均温度 28.6℃ 夏季空调计算湿球温度 26.4℃ 夏季通风计算干球温度 30.0℃ 夏季空调计算相对湿度 78 % 夏季大气压力 99.86Kpa 夏季平均风速 1.9 m/s 冬季空调计算干球温度 -12℃ 冬季通风计算干球温度 -5℃ 冬季空调计算相对湿度 45 % 冬季大气压力 102.04 Kpa 冬季平均风速 2.8 m/s1.5 建筑物围护结构的热工性能围护结构名称 外窗 外墙 屋面 地面 传热系数w/ m 2·℃3.240.780.800.211.6 国家主要规范和行业标准(1)《采暖通风与空气调节设计规范》GB50019-2003； (2)《高层民用建筑设计防火规范》GB50045-95(2001版)； (3)《民用建筑热工设计规范》GB50176-93；(4) 全国民用建筑工程设计技术措施《暖通空调·动力》； (5) 《民用建筑隔声设计规范》GBJ1181.7 2004年5月19日由中船重工集团组织的《科技研发大厦空调方案研讨会》专家组意见。
2 设计范围网易本工程为船舶科技研发大厦，总建筑面积为33928平方米，预留建筑面积为5494平方米，建筑高度为33.99米。
地下二﹑三层为停车库及设备用房，层高3.6米；地下一层主要为餐厅﹑厨房﹑多功能厅及档案室，层高5米；首层至八层主要为办公及会议室，首层层高为5.0米，其余为3.9米。
设计范围为采暖、通风、空调、防排烟及冷热源设计。
冷冻机房冷却水系统由给排水专业设计。
3 设计原则满足国家及行业有关规范﹑规定的要求，利用国内外先进的空调技术及设备，创建健康舒适的室内空气品质及环境。

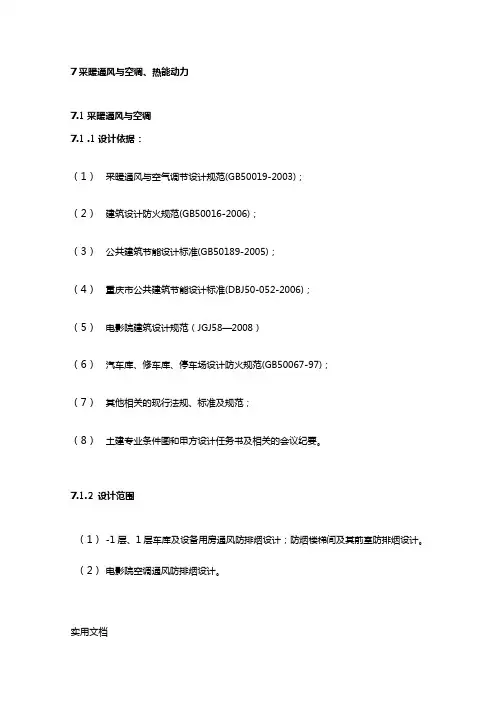

初步设计说明-暖通
7采暖通风与空调、热能动力7.1采暖通风与空调7.1 .1设计依据：（1）采暖通风与空气调节设计规范(GB50019-2003)；（2）建筑设计防火规范(GB50016-2006)；（3）公共建筑节能设计标准(GB50189-2005)；（4）重庆市公共建筑节能设计标准(DBJ50-052-2006)；（5）电影院建筑设计规范（JGJ58—2008）（6）汽车库、修车库、停车场设计防火规范(GB50067-97)；（7）其他相关的现行法规、标准及规范；（8）土建专业条件图和甲方设计任务书及相关的会议纪要。
7.1.2 设计范围（1）-1层、1层车库及设备用房通风防排烟设计；防烟楼梯间及其前室防排烟设计。
（2）电影院空调通风防排烟设计。
实用文档（3）配合建筑专业预留商业分体空调、多联机机位，配合建筑专业预留商铺油烟井及排油烟风管设计。
7.1.3 设计计算参数(1) 室外计算参数（重庆市）实用文档(2) 室内设计参数：实用文档7.1.4空调(1)电影院空调设计：影院空调面积约3760m2，估算冷负荷567kW，空调冷150.8 W/m2；估算空调热负荷为234kW，热负荷指标63.5 W/m2。
冷热源采用2台一体化涡旋式风冷热泵机组，安装于三层屋面，单台机组制冷量为286kW，制热量为314kW。
该机组内置水力模块，集成了水泵、过滤器、膨胀水箱、流量开关、安全阀、排气阀、压力表和流量调节阀等水力组件。
设计空调冷水供回水温度为7/12℃，空调热水供回水温度为45/40℃。
冷水机组采用410a环保冷媒。
水系统设计：本工程由内置闭式膨胀罐定压，自来水直接补水；空调水系统承压实用文档0.6MPa。
空调水系统采用异程两管制，按水泵定流量末端变流量运行，在空调总供回水管间设有压差旁通阀。
在空调水管主要分支处设置静态平衡阀，每台风机盘管设置电动双位阀；空调机组设置电动平衡调节阀。
空调风系统：影院影厅独立设置双风机一次回风空调系统，共5套(K-5-1~5)，气流组织为上送上回，空调机组采用组合式，设于5层空调机房；影院其它空调用房采用风机盘管+新风系统，共设有4个新风系统(X-4-1、2，X-5-1、2)。

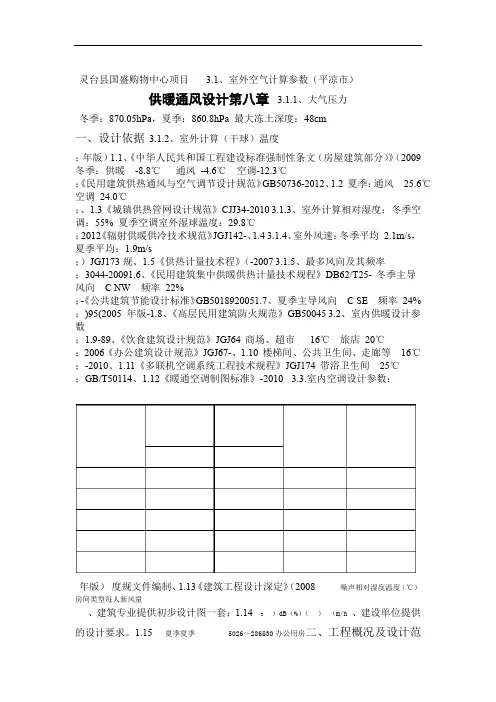

某购物中心暖通初步设计说明
灵台县国盛购物中心项目 3.1、室外空气计算参数（平凉市）供暖通风设计第八章 3.1.1、大气压力冬季：870.05hPa，夏季：860.8hPa最大冻土深度：48cm一、设计依据3.1.2、室外计算（干球）温度；年版）1.1、《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》（2009冬季：供暖-8.8℃通风-4.6℃空调-12.3℃；《民用建筑供热通风与空气调节设计规范》GB50736-2012、1.2夏季：通风25.6℃空调24.0℃；、1.3《城镇供热管网设计规范》CJJ34-20103.1.3、室外计算相对湿度：冬季空调：55%夏季空调室外湿球温度：29.8℃；2012《辐射供暖供冷技术规范》JGJ142-、1.43.1.4、室外风速：冬季平均 2.1m/s，夏季平均：1.9m/s；）JGJ173规、1.5《供热计量技术程》（-20073.1.5、最多风向及其频率；3044-20091.6、《民用建筑集中供暖供热计量技术规程》DB62/T25-冬季主导风向C NW频率22%；-《公共建筑节能设计标准》GB5018920051.7、夏季主导风向C SE频率24%；)95(2005年版-1.8、《高层民用建筑防火规范》GB500453.2、室内供暖设计参数；1.9-89、《饮食建筑设计规范》JGJ64商场、超市16℃旅店20℃；2006《办公建筑设计规范》JGJ67-、1.10楼梯间、公共卫生间、走廊等16℃；-2010、1.11《多联机空调系统工程技术规程》JGJ174带浴卫生间25℃；GB/T50114、1.12《暖通空调制图标准》-2010 3.3.室内空调设计参数：年版）度规文件编制、1.13《建筑工程设计深定》（2008噪声相对湿度温度（℃）房间类型每人新风量、建筑专业提供初步设计图一套；1.143）dB（%）（）（m/h、建设单位提供的设计要求。
1.15夏季夏季5026～286530办公用房二、工程概况及设计范围456526~2830会议室平方米，购物中心项目，地处本工程为XXXXXXXXXXXXXXX4419.02。
暖通设计说明
暖通设计说明暖通设计说明⼀、设计依据1.国家设计规范：《民⽤建筑供暖通风与空⽓调节设计规范》 GB 50736－2012《建筑设计防⽕规范》 GB 50016－2014《⾼层民⽤建筑设计防⽕规范》 GB50045-95 （2005年版）《汽车库、修车库、停车场设计防⽕规范》 GB 50067－2014《汽车库建筑设计规范》 JGJ100－2015《办公建筑设计规范》 JGJ67－2006《公共建筑节能设计标准》 GB 50189－2015《建筑机电⼯程抗震设计规范》 GB 50981－2014《环境空⽓质量标准》 GB 3095－2012《声环境质量标准》 GB 3096－2008《房间空⽓调节器能效限定值及能效等级》 GB 12021.3－2010《多联式空调（热泵）机组能效限定值及能源效率等级》GB21454-2008《全国民⽤建筑⼯程设计技术措施---暖通空调.动⼒》（2009年版）《全国民⽤建筑⼯程设计技术措施节能专篇---暖通空调.动⼒》（2007年版）《公共场所集中空调通风系统卫⽣规范》 WS394－20122.地⽅设计规范（上海市）：《公共建筑节能设计标准》 DGJ08-107-2015《公共建筑绿⾊设计标准》 DG/TJ08-2143-2014《机动车停车库（场）环境保护设计规程》 DGJ08-98-2014《建筑防排烟技术规程》 DGJ08-88-2006《餐饮业油烟排放标准》 DB 31/844-2014《餐饮⾏业环境保护设计规程》 DGJ08-110-2004《上海市民⽤建筑⼯程施⼯图节能设计⽂件编制深度规定》沪建交(2012)1273号3.公消【2015】98号-关于执⾏新版消防技术规范有关问题的通知4.建设单位关于本⼯程的设计任务书、设计要求和提供的有关资料；5.建筑专业提供的技术⽂件。
⼆、⼯程概况：本⼯程地块总建筑⾯积约119110㎡，其中地上⾯积约87603㎡，地下⾯积约31507㎡。

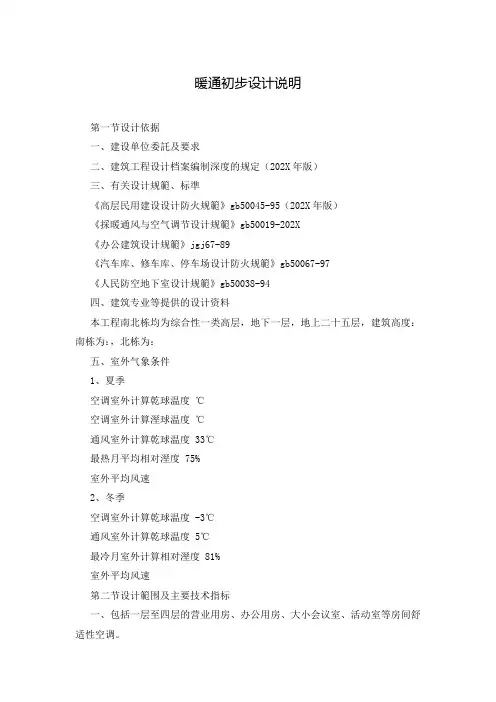

暖通初步设计说明
暖通初步设计说明第一节设计依据一、建设单位委託及要求二、建筑工程设计档案编制深度的规定（202X年版）三、有关设计规範、标準《高层民用建设设计防火规範》gb50045-95（202X年版）《採暖通风与空气调节设计规範》gb50019-202X《办公建筑设计规範》jgj67-89《汽车库、修车库、停车场设计防火规範》gb50067-97《人民防空地下室设计规範》gb50038-94四、建筑专业等提供的设计资料本工程南北栋均为综合性一类高层，地下一层，地上二十五层，建筑高度：南栋为：，北栋为：五、室外气象条件1、夏季空调室外计算乾球温度℃空调室外计算溼球温度℃通风室外计算乾球温度33℃最热月平均相对溼度 75%室外平均风速2、冬季空调室外计算乾球温度 -3℃通风室外计算乾球温度5℃最冷月室外计算相对溼度 81%室外平均风速第二节设计範围及主要技术指标一、包括一层至四层的营业用房、办公用房、大小会议室、活动室等房间舒适性空调。
室内设计参数列：二、防排烟1、防烟楼梯间和合用前室设机械加压送风防烟系统。
2、地下一层汽车库设机械排烟、补风系统。
三、通风1、地下一层汽车库分别设机械送排风系统。
2、地下一层电装置房和空调装置房分别设机械送排风系统，空调装置房设事故排风系统。
3、南栋地下一层六级二等人员隐蔽所（平时为车库），设机械送排风系统。
4、卫生间、电梯机房採用自然通风。
第三节空调冷热源及空调方式一、冷、热负荷确定本工程主要为舒适性空调，两栋建筑物总冷负荷为400万大卡，热负荷为315万大卡。
二、空调冷、热源及水迴圈系统1、根据建设方要求，南、北栋的主机均设在北栋建筑物里，空调冷、热源採用直燃式（燃气）溴化锂机组型号bz200 ，2台，单台製冷量200万大卡（2326kw），供热量：1791kw，冷水量：300m3，冷却水量500m3。
2、空调水迴圈系统空调冷水温度7℃-12℃，温水温度57℃-65℃，选空调冷热水迴圈水泵三台（2用1备），型号is200-150-315，流量：400 m3；扬程：35mh2o;电功率：55kw。
暖通专业初步设计说明
保温管道 在表面除锈后, 刷防锈底漆两遍.
明装非保温管道 在表面除锈后, 刷防锈底漆一遍, 干燥后再刷
银粉漆或耐热色漆两遍.
4.通风与除尘设计
(1)本工程的____等房间的生产(试验)过程中,放散____等有害物,
使用同一条管道.
c.供水管道全部采用碳素钢管,公称直径DN< 50mm者, 应用普
通焊接钢管(GB3092-82); DN>=50mm者, 应用无缝钢管(GB8163-87);
DN>=250mm者, 应用螺旋焊接钢管(SYB1采用____进行保温;
风口平时处于____状态, 发生火灾时, 通过____启动加压风机.
(3)走道采用____排烟, 排烟量按____m3/h计算.排烟风机设置
在____.在任何一个排烟口自动(或手动)开启时, 排烟风机即自动启
动.当烟气温度升高至280%%DC时,排烟风机入口处的排烟防火阀自动关
进行保温处理; 保温材料采用____管壳.
(7)热水垂直单管串联系统的跨越管与散热器供水水平支管的接合
点处, 装置三通调节阀(手动式), 以确保上下层之间室温的均匀.
(8)供暖管路系统中的最高点和最低点,分别设置自动排气和手动
泄水装置.
(9)最大冻土深度:____cm
2.设计范围和要求
本工程包括____等建筑物(或房间)的供暖, 通风, 空调, ______
系统的设计, 各项目(房间)的设计内容如下表所示:
3.供暖设计
(1)供暖房间的室内计算干球温度, 分类给出如下表所示:
.竖风道与各层水平支风管的连接处.
(2)防烟楼梯间及其前室,设有机械加压送风,送风量为____m3/h.
暖通初步设计说明-g
第6章采暖通风6.1设计依据6.1.1我国现行的采暖通风设计规范及技术措施：《民用建筑供暖通风与空气调节设计规范》GB 50736-2012《民用建筑热工设计规范》GB 50176-93《建筑设计防火规范》GB50016-2006《公共建筑节能设计标准》DB11/687-2009《大气污染物综合排放标准》GB16297-1996《建筑给排水及采暖施工质量验收规范》GB50242-2002《通风及空调工程施工质量验收规范》GB50243-20026.1.2与本专业有关的批准文件、设计要求和其他专业提供的设计资料。
6.2概述工程名称：平谷区新建夏各庄消防站工程建筑概况详建筑。
本次设计范围为消防站内部的采暖通风系统设计。
6.3室内外空气计算参数6.3.1室外空气计算参数本设计采用北京平谷的气象参数。
室外气象参数表8.3.1-16.3.2室内空气计算参数室内空气计算参数人员活动房间：18-20℃，淋浴室：25℃；卫生间：15℃；设备用房：5℃；汽车库：5℃6.3.3建筑热工严格执行国家相关节能规范，从建筑设计上满足建筑的保温隔热性能达到节能要求指标。
6.4热源本工程采暖供回水计算温度为80/60℃，由市政热力管网供给。
热源接项目南侧市政热源，见总图。
6.5空调采暖系统6.5.1本工程夏季采用分体空调，电气专业预留插座，分体机由甲方自理。
6.5.2采暖系统6.5.2.1热负荷本项目制热使用面积为3072.98平方米，热负荷指标按照55W/平方米测算，热负荷169.01KW。
6.5.2.2采暖系统本项目采用散热器采暖系统。
户内采暖系统采用上供下回单管系统，管道吊顶内敷设，末端采用670钢制散热器，额定设计条件下单片散热量为140W。
系统最高处设跑风，最低处设泄水。
6.6通风系统6.6.1卫生间设机械排风系统，设备采用卫生间通风器。
换气次数为10次/小时。
6.6.2设于首层的淋浴房机械排风系统，自然进风。
换气次数为10次/小时。
扩初和暖通【初步设计】说明
暖通专业设计说明一、工程概况:项目位于市二、设计范围:本专业设计内容：通风空调系统及防排烟系统设计三、设计依据:1.《采暖通风与空气调节设计规范》（50019-2003）2.《高层民用建筑设计防火规范》（50045-95）（2005 版）3.《公共建筑节能设计标准》（50189-2005）4.《公共建筑节能设计标准》深圳实施细则5.《城市区域噪声标准》3096-936.《环境空气质量标准》3095-967.《饮食建筑设计规范》64-898.《饮食业油烟排放标准》（试行）18483-20019.《室内空气质量标准》18883-200210.《通风管道技术规程》141-200411.《商店建筑设计规范》 (148-88)12.《汽车库、修车库、停车场设计防火规范(》50067-97)13.《全国民用建筑工程设计技术措施》（暖通空调·动力）2009年版14.《全国民用建筑工程设计技术措施/节能专篇》（暖通空调·动力）15.《深圳市民用建筑设计技术要求和规定》三、设计参数:11设计参数1 1.1. 室外设计参数1.2 室内空调设计参数1 1.3 通风设计参数公共卫生间 15次/小时排风制冷机房 6次/小时送、排风水泵房 6次/小时送、排风电梯机房 15次/小时排风（设空调备用）变配电房 15次/小时送、排风及通讯机房 10次/小时送、排风垃圾房 20次/小时排风车库 6次/小时送、排风餐饮厨房：餐饮店30%为厨房面积，排油烟量按实际层高50 次计算；事故通风量为12次/补风量,为排风量的85%,事故通风及全面排风按12次计算。
1五、空调系统设计：1.冷源1)商业及办公部分：地上地下商业及楼1～层办公总冷负荷约为3100,拟采用3台制冷量为900 的离心式制冷机和一台400螺杆机作为冷源，制冷系统采用一次泵主机变流量系统，冷却水系统和冷冻水系统均采用变频水泵变流量运行。
2)影院部分：影院单独设置一套制冷空调系统，采用2 组制冷量为250 的风冷模块式冷热水机组，空调冷冻水系统设计采用三台空调水泵(单台50m³ 20m 5.5 两用一备)；制冷系统采用主机一次泵定流量、末端变流量形式。
B1-2暖通初步设计说明
第六章暖通初步设计说明一、设计依据：《采暖通风与空气调节设计规范》GB19-87《汽车库、修车库、停车库设计防火规范》GB50067-97《高层民用建筑设计防火规范》GB50045-95建筑设计提供的条件图、资料。
二、设计范围：1、地下室机械排烟、通风2、合用前室、楼梯间防烟设计三、通风设计：1. 地下室采用机械通风换气与消防排烟合用，通风换气（排烟）次数为6次/小时，新风由汽车坡道自然补给；设有排风（烟）井和集气井各一只；选用消防高温排烟风机HTF（B）-Ⅱ-7，一台；设单层铝合金百叶排风（烟）口700X300，6个；2. 各设备用房机械进排风系统。
3. 不具备自然通风条件的各消防电梯机房及电梯机房均应设置机械通风装置。
四.人防设计地下室战时设有六级防护单元做人员掩护之用，设有一套送排风系统。
除平时通风系统外，还设有战时防护通风系统，满足清洁式、过滤式、隔绝式三种通风方式，送风量为清洁式每人每小时5立方米，过滤式每人每小时2.5立方米，其战时防护通风流程如下：1. 清洁式通风送风：室外→消波设施→密闭阀门→人防送风机→室内排风：室内→人防排风机→密闭阀门→消波设施→室外2. 过滤式通风送风：室外→消波设施→过滤式吸收器→密闭阀门→电动脚踏风机→室内排风：室内→自动排气阀→密闭阀门→消波设施→室外3. 隔绝式通风：室内→电动脚踏风机→室内注：设置于染毒区的进、排风管采用3MM厚的钢板焊接成型。
滤毒通风时，地下室室内保持30～50Pa的超压。
五、正压送风设计：1.合用前室合用前室采用机械加压送风方式，送风量为每小时27330立方米；选用正压风机SWF（A）-Ⅲ-7，三台，机组设于屋顶正压机房内；风口形式采用电动多叶百叶送风口400X1400（H），除一层外每层均设置，共45个；建筑（结构）留洞600X1600（H）；发生火灾时，打开前室失火层及其上、下层电动多叶送风口，同时联锁开启正压送风机加压送风防烟。
暖通课设说明书
暖通课设说明书一、引言暖通工程是指建筑物内部环境的空气质量和热舒适的保障工程，主要包括供热、通风、空调和给排水系统的设计与安装。
本说明书旨在介绍暖通课设的设计要点和实施步骤，为学生们提供参考和指导。
二、设计要点1.建筑物类型：首先，要明确课设的建筑物类型，例如住宅、商业大厦、医院等。
不同建筑类型对暖通系统的需求有所不同，需要针对性地设计。
2.能耗控制：在设计暖通系统时，要注重能耗控制，减少能源的浪费。
可以通过采用高效节能设备、优化布局和系统调节等方法来降低能耗，并且结合当地的能源政策和要求。
3.空气质量保障：暖通系统不仅要提供舒适的室内温度，还要确保空气质量良好。
可以采用空气净化设备、合理的空气流通设计和有良好的室内排风系统等方式来保障室内空气质量。
4.个性化需求：考虑到用户的个性化需求，可以根据建筑物的用途和用户的偏好设计个性化的暖通解决方案，例如舒适度、节能和环保等方面的需求。
三、实施步骤1.数据收集：首先，需要收集相关建筑物的数据，包括建筑面积、楼层高度、建筑物朝向、热负荷要求等。
同时，还需要了解当地的气候条件和能源政策。
2.系统设计：根据数据分析和需求评估，进行暖通系统的设计。
包括供热系统、通风系统、空调系统和给排水系统等。
设计要考虑到系统的稳定性、经济性和安全性。
3.设备选择：在设计过程中，要选择适合的设备和材料。
可以参考市场上的先进产品和技术，选择高效节能设备，并考虑到设备的维护成本和寿命。
4.布局规划：根据建筑物的结构和需求，进行系统布局的规划。
将不同的系统和设备合理地布置在建筑物内部，确保系统的协调运作。
5.施工安装：在施工过程中，要按照设计方案进行暖通系统的安装和调试。
保证系统的质量和性能符合设计要求，并按照相关的规范和标准进行施工。
6.运行维护：系统安装完成后，需要进行运行和维护工作。
定期检查设备的运行状态，保持设备的清洁和正常运行。
定期维护设备，延长设备的使用寿命。
四、总结暖通课设的设计要点包括建筑物类型、能耗控制、空气质量保障和个性化需求。
暖通课设说明书
暖通课设说明书一、设计概述本设计为某办公楼的暖通空调系统，旨在为大楼提供舒适的工作环境。
设计范围包括空调系统、通风系统和新风系统。
二、设计参数1. 室外设计参数：夏季温度35℃，相对湿度60%；冬季温度-5℃，相对湿度60%。
2. 室内设计参数：夏季温度25℃，相对湿度50%；冬季温度20℃，相对湿度50%。
3. 建筑参数：大楼共XX层，建筑面积约为XXXX平方米。
三、系统设计1. 空调系统：采用分体式空调，每层设置XX台空调室外机，室内机根据房间布局进行选型和布置。
冷媒采用R410A环保冷媒。
2. 通风系统：每层设置XX个排风口，排风口布置在卫生间和设备用房，排风口风速控制在2-3m/s。
3. 新风系统：每层设置XX个新风口，新风口布置在走廊和办公区域，新风口风速控制在1-2m/s。
新风经过初效过滤和中效过滤后进入空调系统。
四、设备选型1. 空调室外机：型号为XXXX，制冷量为XXXXkW，制热量为XXXXkW。
2. 空调室内机：型号为XXXX，制冷量为XXXXkW，制热量为XXXXkW。
3. 排风口：型号为XXXX，风量为XXXXm³/h。
4. 新风口：型号为XXXX，风量为XXXXm³/h。
五、控制与运行方案1. 采用楼宇自控系统对暖通空调系统进行监控和控制。
2. 根据室内外温湿度和新风量等参数自动调节空调系统的运行状态。
3. 定期对暖通空调系统进行维护和保养，确保系统的正常运行。
六、结论本设计根据办公楼的实际情况，采用了合理的暖通空调系统方案，满足了室内舒适度的要求，并考虑了环保和经济性因素。
(建筑暖通工程)暖通设计说明_精编
（建筑暖通工程）暖通设计说明_暖通空调工程施工图设计说明书壹、主要设计参数１．室外设计气象参数（１）空调室外计算干球温度冬季t wk＝-----------℃夏季t wg＝-----------℃（２）夏季空调室外计算湿球温度tws＝-----------℃。
（３）冬季空调室外计算相对湿度（最冷月月平均相对湿度）Φ＝-----------％。
（４）大气压力冬季Ｐd＝hpa；夏季Ｐｘ＝hpa。
２．室内设计参数见表１．２．ｌ。
室内设计参数表表１·２·1二、空调系统的划分、冷热指标和运行工况1．空调系统的划分（见空调系统划分表１．２．2）空调系统划分表表１．２．2２．冷、热指标本项目空调建筑总面积为．______ｍ2，二季设计冷负荷为_____ｋｗ，冬季设计热负荷为．ｋｗ，建筑平面冷指标为______Ｗ／ｍ2，建筑平面热指标为______Ｗ／ｍ2。
３．空调系统的设计运行工况，见表１．２．３。
空调系统的设计运行工表表１．２．３。
三、风管、方阀和防火阀１．风管（１）设计图中所注风管的标高，对于圆形时，以中心线为准；对于方形或矩形时，以风管底为准。
（２）风管材料采用_________制作，厚度及加工方法，按《通风和空调工程施工及验收规范》（ＧＢ５０２４３—９７）的规定确定。
（３）当设计图中未标出测量孔位置时，安装单位应根据调试要求在适当的部位配置测量孔。
测量孔的做法见国标Ｔ６１５。
（４）穿越沉降缝或变形缝处的风管俩侧，以及和通风机进、出口相连处，应设置长度为２００～３００ｍｍ的人造革软接；软接的接口应牢固、严密。
在软接处禁止变径。
（５）风管上的可拆卸接口，不得设置在墙体或楼板内。
（６）所有水平或垂直的风管，必须设置必要的支、吊或托架，其构造形式由安装单位在保证牢固、可靠的原则下根据现场情况选定，详见国标Ｔ６１６。
（７）风管支、吊或托架应设置于保温层的外部，且在支吊托架和风管间镶以垫木，同时，应避免在法兰、测量孔、调节阀等零部件处设置支吊托架。
暖通设计说明
暖通设计说明一.工程概况建设地点：陕西省西安市本建筑工程为一类高层住宅。
地下一层为设备用房。
地上一至二层为商业服务网点，三至二十一层为住宅。
总建筑高度为98.82米，总建筑面积为19575.27平方米。
二.设计内容本工程施工图设计内容包括采暖、通风、排烟设计。
三.设计依据民用建筑供暖通风与空气调节设计规范GB50736-2012全国民用建筑工程设计技术措施暖通空调动力2009年版高层民用建筑设计防火规范GB50045-95(2005年版)严寒和寒冷地区居住建筑节能设计标准JGJ26-2010甲方对本工程的有关意见及要求四.采暖室内外设计参数1室外计算参数1夏季：35℃空调室外计算干球温度冬季：﹣5.7℃2空调夏季室外计算湿球温度25.8℃3空调冬季室外计算相对湿度66%4夏季：30.6℃通风室外计算干球温度冬季：﹣0.6℃5夏季：959.80hPa大气压力冬季：979.10hPa6冬季供暖室外计算温度﹣3.4℃2室内设计参数室内采暖设计参数客厅，餐厅，卧室20℃；浴室25℃；厨房16℃。
五.节能设计1围护结构热工计算参数外墙:复合墙体传热系数0.57W/m2.℃外窗:塑钢中空玻璃传热系数0.60W/m2.℃屋面:复合屋面传热系数2.7W/m2.℃楼板:复合楼板传热系数0.5W/m2.℃2本工程对每个供暖房间均进行热负荷计算。
3本工程采暖系统入口设置热计量阀组，阀组置于地下室计量小室内。
于每层管井内设置分户热计量装置及水力平衡装置。
可根据用户实际使用情况计费。
房间温度可以分室调节。
六.采暖系统设计1一至十一层为低区，十二至二十一层为高区，一层二层层高4.00米，三层以上层高4.78米。
各采暖系统总热负荷、总阻力及平均热耗指标见下表：采暖系统编号建筑面积（m2）总热负荷（Kw）采暖热指标（W/m2）系统阻力损失（KPa）低区109677466838高区997070871422热源：本工程采暖热源为地下室换热站。
某办公楼暖通空调初步设计说明
4 暖通空调4.1 设计依据本工程采暖通风空调初步设计依照暖通现行国家颁布的有关规范、标准进行设计,具体为:《采暖通风与空气调节设计规范》(GB50019-2003)《建筑设计防火规范》(GB５００16-２00６)《公共建筑节能设计标准》（DJB0１-6２1-2005)《全国民用建筑工程设计技术措施》（暖通空调·动力）《建筑设备专业技术措施》(北京市建筑设计研究院编)4.2设计范围4.2．1本设计内容包括空调冷、热源系统设计；办公、管控大厅等公用部分的集中空调设计;地下设备用房的采暖通风系统设计。
4.２.2 食堂空调、厨房通风现设计暂为预留条件，待由相关专业公司完成工艺设计后，再做配合调整。
4.3 设计参数4.4 空调设计根据ＸX公司有饱和蒸汽,一次热媒为饱和蒸汽（０.６MＰa)。
因此在能源中心地下一层冷冻机房内设置双效溴化锂机组二台（其中预留1台)。
冷冻水设计供回水温度为7/12℃，冷却水设计供回水温度为32／38℃。
对应配置三台冷冻水泵（二用一备),冷却水系统详见水道专业设计。
4.４．１热源在能源中心地下一层热交换间内设置整体热加换机组1台。
采暖热水设计供回水温度为6０／50℃，一次热媒为ＸX公司厂区来饱和蒸汽（0.4ＭPa）。
4.4.2 空调水路系统设计:空调水系统按两管制设计，一次泵系统，变流量运行。
根据建筑的功能及便于管理,将空调水系统划分为空调机组水系统及风机盘管水系统两大类。
在冷冻机房内设置集、分水器。
采用气压罐（设在地下室制冷机房内)定压方式。
４.４．3 空调风路系统设计空调设计以竖向分层,横向按防火分区设置空调系统为原则,同时根据建筑使用功能，本工程主要采用全空气空调系统和风机盘管加新风系统，具体为：4．4．3.1 能源管控中心的能源用房采用风机盘管加新风系统新风机组设置在能源管控中心的各层。
新风通过风道送至各层房间。
气流组织为顶送顶回。
4.4.３.2 能源指挥大厅、能源远控大厅采用全空气空调系统，机组设本层。
暖通课设说明书
暖通课设说明书暖通课设说明书一、课设背景暖通工程是建筑工程中的重要组成部分，负责保证建筑物内部的舒适度和空气质量。
本课设将着重设计一个办公楼的暖通系统，包括供暖、通风和空调等方面的考虑。
通过合理设计和选用合适的设备，达到节能、环保和舒适的目标。
二、设计目标1. 舒适度要求：根据建筑的使用功能和人员密度，确定室内温湿度要求，使得人们在建筑内能够获得舒适的工作环境。
2. 能耗要求：优化能耗设计，合理选择供暖、通风和空调设备及系统，达到节能的目标。
3. 环保要求：选择环保型的设备和材料，减少对大气环境的污染。
4. 安全要求：采用合格的设备和材料，确保供暖、通风和空调系统的安全运行。
三、设计内容1. 室内供暖系统：根据建筑物的结构和热损失等因素，选择适合的供暖方式，如集中供暖系统或分户供暖系统。
同时，确定适当的供暖温度和供暖时间，以满足舒适度要求。
2. 室内通风系统：根据建筑物的使用需求和通风要求，设计合理的通风系统。
包括通风量的计算、换气方式的选择、新风的处理等。
3. 空调系统：根据建筑物的使用功能和舒适度要求，选择适当的空调系统，如中央空调系统或分户空调系统。
设计合理的供冷量和制冷负荷计算，选择合适的空调设备。
4. 设备选型和布置：根据建筑物的结构和空间布局，选择合适的设备，如锅炉、热泵、风机等。
合理布置设备房和管道，确保系统的正常运行。
5. 控制系统：设计合理的系统控制策略，实现对供暖、通风和空调系统的有效控制。
包括温度、湿度、风速等参数的监测和调节。
四、设计步骤1. 数据收集与分析：收集建筑物的相关数据，如建筑结构、热损失、使用功能等。
对数据进行分析，确定设计参数。
2. 系统设计：根据设计参数，确定供暖、通风和空调系统的布局和设备选型。
3. 能耗计算：进行供暖、通风和空调系统的能耗计算，评估设4. 设备选型与布置：根据设计参数和能耗计算结果，选择合适的设备，并合理布置设备房和管道。
5. 控制系统设计：根据供暖、通风和空调系统的特点，设计合理的控制系统，实现对系统的有效控制。
暖通设计说明书
目录第一章原始资料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1 1.1工程概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 1.2 当地气象资料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 1.3 空调室内设计参数‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 1.4 建筑热工数据‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 1.5 新风量确定标准‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 第二章空调系统负荷的计算‥‥‥‥‥‥‥‥‥‥‥‥ 2 2.1 负荷的概念‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 2.2 空调冷湿负荷的概念‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 2.3 热负荷的计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 第三章方案确定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 3 3.1 空调系统的选择‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 3.2 空调系统的划分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 3.3空调房间的气流组织与送回风口的确定‥‥‥‥‥‥‥ 4 第四章空气处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4 4.1 夏季处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 4.2冬季处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 第五章空调系统的风道设计与水力计算‥‥‥‥‥‥ 7 第六章设备选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8 6.1 空调机组选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥8 6.2全热交换换气机选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 第七章空调系统的消声减振设计‥‥‥‥‥‥‥‥‥‥9 参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9MDV 设计大赛暖通设计说明书1第一章 原始资料1.1工程概况本设计的建筑是一栋欧式办公楼，该办公楼坐落在天津市，共有七层，从地上一层到地上七层。
建筑高度24.2m 。
总建筑面积为3710m 2，总空调面积为2330 m 2基地面积603m 2 。
各层层高均3.3米,吊顶后净空高度2.5米, 外墙为轻集料混凝土小型空心砌块墙，未详之处详见建筑图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通空调初步设计说明书摘要：地下三层，地上十层，框剪结构，空调形式为冰蓄冷，冷辐射吊顶。
1 设计依据1.1上级批文详见总论部分；1.2甲方提供的设计任务书；1.3建筑专业提出的平面图和剖面图；1.4室外计算参数(北京地区)夏季空调计算干球温度33.2℃夏季空调计算日平均温度28.6℃夏季空调计算湿球温度26.4℃夏季通风计算干球温度30.0℃夏季空调计算相对湿度78 %夏季大气压力99.86Kpa夏季平均风速 1.9 m/s冬季空调计算干球温度-12℃冬季通风计算干球温度-5℃冬季空调计算相对湿度45 %冬季大气压力102.04 Kpa冬季平均风速 2.8 m/s1.6国家主要规范和行业标准(1)《采暖通风与空气调节设计规范》GB50019-2003；(2)《高层民用建筑设计防火规范》GB50045-95(2001版)；(3)《民用建筑热工设计规范》GB50176-93；(4) 全国民用建筑工程设计技术措施《暖通空调·动力》；(5) 《民用建筑隔声设计规范》GBJ1181.7 2004年5月19日由中船重工集团组织的《科技研发大厦空调方案研讨会》专家组意见。
2 设计范围本工程为船舶科技研发大厦，总建筑面积为33928平方米，预留建筑面积为5494平方米，建筑高度为33.99米。
地下二﹑三层为停车库及设备用房，层高3.6米；地下一层主要为餐厅﹑厨房﹑多功能厅及档案室，层高5米；首层至八层主要为办公及会议室，首层层高为5.0米，其余为3.9米。
设计范围为采暖、通风、空调、防排烟及冷热源设计。
冷冻机房冷却水系统由给排水专业设计。
3 设计原则满足国家及行业有关规范﹑规定的要求，利用国内外先进的空调技术及设备，创建健康舒适的室内空气品质及环境。
4 空调设计4.3空调系统经技术﹑经济综合比较及专家组建议，空调方案确定为：独立新风空调系统，即新风机组加辐射冷吊顶。
辐射吊顶已被美国能源部列为二十一世纪15项最节能，最有前途的空调技术之一，其突出的优点——更加舒适，更加节能，更加安静，使其成为目前欧美各国首选的空调末端装置，辐射吊顶、全热交换器和低温送风新风系统组成的独立新风系统，已经成为国际公认的最先进的空调系统。
4.3.1 首层∽八层及地下一层南区各功能房间采用独立新风空调系统(DOAS)。
新风机组除了承担新风负荷外，还承担室内全部潜热和部分显热负荷，室内剩余的显热负荷由辐射冷吊顶承担。
新风机组选用专用DGKR08型低温送风新风机组，设置在专用的新风机房内，每台机组风量约为7000m3/h－8000m3/h。
机组进水温度低于3℃，出水温度为辐射冷吊顶的进水温度（露点温度加1～2℃），由室内露点温度控制，新风机组出风温度低于7℃。
该机组除了具有普通空调机组具有的冷却﹑干燥﹑加热及加湿功能外，还具备有：（1）承担其全部新风负荷，室内全部潜热和部分显热；（2）机组内配置有板式全热交换器，回收焓效率大于50%，温度效率70%以上；（3）机组内配置驻极静电过滤器，计数效率为99.9%可备光催化材料杀灭，空气阻力小于50Pa。
空调房间冬季加湿采用高品质的干蒸汽加湿，汽源由地下一层锅炉房引来。
新风系统按楼层分南﹑北两个系统设置，以利调节。
新风管沿走道吊顶敷设，在进入每个房间的支管上设置E型定风量调节器，送风口采用大诱导比风口下送。
排风通过每个房间侧墙上设置的排风口，通过走道吊顶，进入新风机组全热交换器释放能量后排入大气。
辐射板采用国产辐射板。
因为它较进口辐射板热阻小，辐射冷/热量大，接头先进，价格便宜等优点。
辐射板型号选用600×600规格板，颜色的选用与排版形式随装修进行。
4.3.2 餐厅及厨房。
由于餐厅空调负荷变化大，湿负荷大，空调运行时间短，层高较高等特点。
故餐厅单独设置空调系统，空调形式采用独立的低温送风新风系统，送风口采用大诱导比风口下送，排风口为单层百叶风口，通过排风管进入新风机组全热交换器释放能量后排入大气。
新风机组选用专用DGKR15型低温送风新风机组，设置在专用的新风机房内，机组风量约为15000m3/ h。
厨房采用直流空调系统(冬季加热夏季降温)，厨房排风量暂按40次/时，送风量为80%排风量，其施工图设计待厨房设备确定后进行。
4.3.3 电话机房及计算机主机房为了保证电话机房、消防值班室及计算机主机房值班空调，另分别设置一套VRV空调系统，室外机设置在屋顶，室内机采用四面吹出式，设置在吊顶上。
4.4空调系统冷源本工程空调面积为23500m2，预留空调面积5500m2，共计空调面积29000m2。
空调冷负荷为3351kW，折算为冷指标为115.56w/m2。
空调热负荷为2595.5kW，算为冷指标为89.5w/m2。
经技术及经济综合分析，本制冷采用动态制冰冰蓄冷系统。
该项目尖峰负荷为3351kW，日负荷为30258kW，空调运行时间为10小时（8:00～18:00），机组制冰蓄冷运行时间按8小时（23:00～7:00），每周运行时间为5天。
片冰机/冷水机组制冷工况容量为1949kW。
选用两台美国Mueller公司生产的IH/C213-5片冰机/冷水机组，工质为R22。
空调制冷量为1100×2kWh，蓄冰量为745×2kW，电机功率为220×2kW。
蓄冰槽体积为340m3，其结构采用砼结构。
冷却水流量为232×2m3/h，供回水温度为32/37℃。
水泵流量应为464m3/h，选用三台I TT-B＆C15105A端吸，单台流量：270m3/h，扬程：0.32MPa，电机功率：37kW。
运行二台，备用一台。
该项目峰值负荷为3351kWh，一次水温差为7℃，水泵流量应为411m3/h，选用三台ITT -B＆C15105BC端吸泵三台，单台流量：250m3/h，扬程：0.2MPa，电机功率：18kW，运行二台，备用一台。
二次水温差为9℃，水泵流量应为320m3/h，选用三台ITT-B＆C15103AC端吸泵三台，单台流量：200m3/h，扬程：0.25MPa，电机功率：22Kw，运行两台，备用一台。
热交换器选用板式换热器，换热面积为178×2平方米。
4.4空调系统热源本工程估算空调热负荷为2181.55kW，经技术﹑经济综合比较及专家组建议，本工程热源选用二台德国布德鲁斯GE615-1400型铸铁燃气热水锅炉。
单台发热量为1.4Mw/h，供/回水温度为95/70℃,额定工作压力0.6MPa，天燃气耗量为149Nm3/h。
空调所需热水由设置在制冷机房内的热交换器提供60℃/50℃的二次热水。
空调所需蒸汽加湿量为950kg/h，选用一台蒸发量为1000kg/h，额定蒸发压力为0.7 M Pa，天燃气耗量为76Nm3/h的燃气蒸汽锅炉。
该项目峰值热负荷为2181.55kW，一次热水温差为20℃，热水循环流量应为93m3/h，选用二台ITT-B&C80-5*5*7型管道泵二台，单台流量：110m3/h，扬程：0.25MPa，电机功率：15kW，运行一台，备用一台。
二次热水温差为10℃，水泵流量应为225m3/h，选用三台ITT-B&C80-5*5*7型管道泵，单台流量：135m3/h，扬程：025MPa，电机功率：15kW，运行两台，备用一台。
热交换器选用WTGT800-35型半即热式浮动盘管卧式换热器，换热面积为35×2平方米。
4.5空调水路系统空调水水温夏季为3/12℃，冬季为50/60℃，空调水系统为定流量变水温系统。
水路由制冷站分三路(地下一层区，一至八层南区，一至八层北区)四管制供至各新风机房。
在新风机组表冷器出口管道上设置一台ITT-SV802F11管道泵，流量14m3/h，扬程0.13Mpa，电机功率为1.1kW，调节进入辐射板的进水温度，使其温度高于房间露点温度1～2℃。
由新风机房至各功能房间水管路为双管异程式，水管敷设在走道吊顶内，进入每个房间的分支管路上设置三通电动阀，调节进入辐射板的进水量，以满足房间干球温度的需要。
系统采用开式膨胀水箱定压方式(冬夏共用)。
4.6自控方式简述4.6.1 冰蓄冷自控系统该系统旨在对中央空调机房实现计算机自动控制，对制冷机组内部的闭环控制则由设备自身完成。
自控系统采用集散型（DCS）结构，实现集中管理、分散控制的技术目标，系统由控制工作站和现场控制器两部分组成，该系统功能包括基本功能和辅助功能。
基本功能：①工况切换和设备起停控制；②设备运行状态和故障状态的检测；③融冰速度自动控制；④空调水供水温度自动控制；⑤蓄冰时间自动控制；⑥冷却水回水温度控制辅助功能：①故障诊断和报警；②无人值守顺序控制；③数据库维护及报表功能；④系统运行图表；⑤与局域网中其它计算机交互；⑥其它甲方希望自控系统提供的功能。
4.6.2 独立新风机组自控系统（1）送风温度自动控制：夏季，通过室内干球温度控制新风机组表冷器出口三通电动阀，使其室内干球温度达到设定要求（以室内相对湿度为主控参数）；冬季，通过送风温度控制新风机组加热器出口三通电动阀，使其送风温度达到设定值；（2）相对湿度自动控制：夏季，通过室内露点温度控制新风机组表冷器出口三通电动阀，使其室内相对湿度达到设定要求；冬季，通过送风相对湿度控制蒸汽加湿装置电动两通阀，使冬季送风相对湿度达到设定值；（3）监测与保护功能：①对过滤器气流阻力的变化进行自动监测和报警；②对送风温、湿度参数及设备运行状态进行监测；③对室外空气温度及供、回水温度的监测；④表冷器设置低温保护(关闭新风阀及开启水阀)；⑤风机电机过载保护。
4.6.2 辐射板系统自控系统（1）进水温度的自动控制：通过检测房间的露点温度，调节设置在辐射板主管道上的三通电动阀来调节供回水流量比例，保证辐射板在干工况下运行；（2）室内温度的自动控制：当新风送风温度降到设定的最低送风温度以下时，仍不能维持房间干球温度设定值，启动辐射板，通过检测房间的干球温度，调节设置在房间进水支管上的三通电动阀，使其达到室内温度的要求；（3）监测与保护功能：①对房间的干﹑湿球温度的检测②同时设置迎露保护器③辐射板进水温度监测4.6.3 其它冷却塔及膨胀水箱设液位计，控制补水泵的启停；除对锅炉设备内部的闭环控制由设备自身完成外，增加顺序启停与停炉所需的进步控制器；4.7空调系统防火（1）风管穿越通风、空调机房的隔墙处、防火分区的隔墙或楼板处、变形缝的两侧等均设置防火阀(70℃熔断)；（2）通风空调系统的设备及风道等采用不燃材料制作；（3）空调水路、风路管道保温均采用难燃或非燃烧材料(难燃B1级橡塑或玻璃棉制品)；（4）垂直排风管道采取防止回流措施。
4.8保温和管道材料的确定新风系统的送﹑排风风管、阀门及附件采用度锌钢板制作，低温送风管保温材料采用柔性泡沫橡塑板。
