霍尔效应4
霍尔效应的现象原理及应用
霍尔效应的现象原理及应用1. 霍尔效应的基本概念霍尔效应是指在垂直于载流方向的磁场中通过一块导电材料时，会在材料的一侧产生电势差的现象。
这个现象是由美国科学家爱德华·霍尔于1879年发现的。
霍尔效应是电子运动与磁场相互作用的结果，是电磁感应的一种形式。
2. 霍尔效应的原理霍尔效应的产生是由于载流电子受到垂直于流动方向的磁场力的影响。
当导电材料中有电流通过时，在垂直于电流方向的磁场作用下，自由电子受到洛伦兹力的作用，发生弯曲，并在材料中形成电流分布不均匀的情况。
由于电流的分布不均匀，导致在材料中的某个侧面产生电势差，即霍尔电势差。
这个电势差与导电材料的电导率、磁场强度以及电流的关系可以通过以下公式表示：$$V_H = R_H \\cdot I \\cdot B$$其中，V H为霍尔电势差，R H为霍尔系数，I为通过导体的电流，B为垂直于电流方向的磁场强度。
3. 霍尔效应的应用霍尔效应具有许多实际应用，以下列举几个常见的应用：3.1 磁场传感器霍尔效应被广泛应用于磁场传感器中。
利用霍尔效应，可以通过测量霍尔电势差来确定磁场强度。
磁场传感器常用于测量磁场的方向和大小，广泛应用于导航、磁条读取、车辆制动系统等领域。
3.2 电流传感器由于霍尔效应与电流大小有关，可以利用这一特性设计电流传感器。
电流传感器可以测量通过导线的电流大小，并将其转化为电压输出。
电流传感器在电力系统、电动车辆以及智能家居等领域起着重要的作用。
3.3 速度测量霍尔效应也可以用于测量物体的速度。
一种常见的应用是在计算机硬盘驱动器中，利用霍尔传感器来测量磁盘的旋转速度。
通过测量旋转磁场产生的霍尔电势差，可以确定磁盘的旋转速度。
3.4 开关霍尔效应也可以用于设计开关。
当磁场与霍尔传感器接触时，产生的电势差可以触发开关动作。
这种开关常用于电子设备中的接近传感器、磁性门锁等。
3.5 电流变送器霍尔效应可用于制造电流变送器，用于将测量电流转换为标准电信号输出。
实验四 霍尔效应
实验四 霍尔效应一.实验目的1. 认识霍尔效应，理解产生霍尔效应的机理。
2. 测绘霍尔元件的H S V I -、H M V I -曲线，了解霍尔电势差H V 与霍尔元件工作电流S I 、磁感应强度B 及励磁电流M I 之间的关系。
3. 学习用“对称交换测量法”消除负效应产生的系统。
二.实验原理1．霍尔效应法测量磁场原理一块长方形金属薄片或者半导体薄片，若在某方向上通入电流I S ,在其垂直方向上加一磁场B ，则在垂直于电流和磁场的方向上将产生电位差V H ，这个现象称为霍尔效应。
V H 称为霍尔电压。
它们之间有如下关系：dB I R V S HH =上式中，R H 称为霍尔系数，d 是薄片的厚度。
霍尔电压的产生可以用洛仑兹力来解释。
如图4-1所示，半导体块的厚度为d 、宽度为b ，各种物理量的方向如图上所示，则自由电子以平均速度v 沿x 轴负方向作定向运动，所受洛仑兹力为 B ev F B ⨯=在此力的作用下自由电子向板的侧端面聚集，同时在另一个侧端面上出现同样的正电荷。
这样就形成了一个沿y 方向的横向电场，使自由电子同时也受到电场力F E 的作用，即：b eV eE F H E /==最后在平衡状态下，有：F B =F E ，即 evB=eV H /b ，化简得到：V H =vBb （1） 设块体内的载流子浓度n ，则电流I S 与载流子平均速v 的关系为：dbneI v S =（2）将上式代入（1）得：nedB I V S H =或者B I KV S HH = （3）其中，K H 为霍尔元件的灵敏度。
单位是V/(A ·T)。
2、 霍尔电压的V H 测量方法(实验中的副效应)在产生霍尔效应的同时，也伴随着各种副效应，所以实验测量的V H 不是真实的霍尔电压值。
因为测量霍尔电压的电极A 和A ΄的位置难以做到在一个理想的等势面上，如图4-2所示：因此，当有电流流过样品时，即使不加磁场也会产生附加电压O S V I R =,其中R 为A 和A ΄的两个等势面之间的电阻，V O 的符号只与电流的方向有关，与磁场的方向无关。
霍尔效应实验报告优秀4篇
霍尔效应实验报告优秀4篇实验四霍尔效应篇一实验原理1．液晶光开关的工作原理液晶的种类很多，仅以常用的TN（扭曲向列）型液晶为例，说明其工作原理。
TN型光开关的结构：在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃（1埃＝10-10米），直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因范德瓦尔斯力的作用，趋向于平行排列。
然而由于上下电极上液晶的定向方向相互垂直，所以从俯视方向看，液晶分子的排列从上电极的沿－45度方向排列逐步地、均匀地扭曲到下电极的沿＋45度方向排列，整个扭曲了90度。
理论和实验都证明，上述均匀扭曲排列起来的结构具有光波导的性质，即偏振光从上电极表面透过扭曲排列起来的液晶传播到下电极表面时，偏振方向会旋转90度。
取两张偏振片贴在玻璃的两面，P1的透光轴与上电极的定向方向相同，P2的透光轴与下电极的定向方向相同，于是P1和P2的透光轴相互正交。
在未加驱动电压的情况下，来自光源的'自然光经过偏振片P1后只剩下平行于透光轴的线偏振光，该线偏振光到达输出面时，其偏振面旋转了90°。
这时光的偏振面与P2的透光轴平行，因而有光通过。
在施加足够电压情况下(一般为1～2伏)，在静电场的作用下，除了基片附近的液晶分子被基片“锚定”以外，其他液晶分子趋于平行于电场方向排列。
于是原来的扭曲结构被破坏，成了均匀结构。
从P1透射出来的偏振光的偏振方向在液晶中传播时不再旋转，保持原来的偏振方向到达下电极。
这时光的偏振方向与P2正交，因而光被关断。
由于上述光开关在没有电场的情况下让光透过，加上电场的时候光被关断，因此叫做常通型光开关，又叫做常白模式。
霍尔效应名词解释

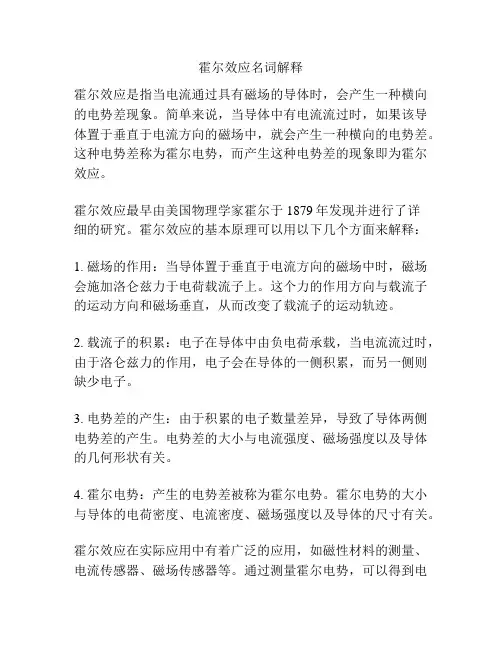

霍尔效应名词解释霍尔效应是指当电流通过具有磁场的导体时，会产生一种横向的电势差现象。
简单来说，当导体中有电流流过时，如果该导体置于垂直于电流方向的磁场中，就会产生一种横向的电势差。
这种电势差称为霍尔电势，而产生这种电势差的现象即为霍尔效应。
霍尔效应最早由美国物理学家霍尔于1879年发现并进行了详细的研究。
霍尔效应的基本原理可以用以下几个方面来解释：1. 磁场的作用：当导体置于垂直于电流方向的磁场中时，磁场会施加洛仑兹力于电荷载流子上。
这个力的作用方向与载流子的运动方向和磁场垂直，从而改变了载流子的运动轨迹。
2. 载流子的积累：电子在导体中由负电荷承载，当电流流过时，由于洛仑兹力的作用，电子会在导体的一侧积累，而另一侧则缺少电子。
3. 电势差的产生：由于积累的电子数量差异，导致了导体两侧电势差的产生。
电势差的大小与电流强度、磁场强度以及导体的几何形状有关。
4. 霍尔电势：产生的电势差被称为霍尔电势。
霍尔电势的大小与导体的电荷密度、电流密度、磁场强度以及导体的尺寸有关。
霍尔效应在实际应用中有着广泛的应用，如磁性材料的测量、电流传感器、磁场传感器等。
通过测量霍尔电势，可以得到电荷载流子的信息，从而实现对电流、磁场等参数的测量。
同时，霍尔效应还被用于分析材料的性质，如测量材料的电导率以及电子密度等。
总结来说，霍尔效应是指在导体中有电流流过且置于垂直于电流方向的磁场中时，会产生横向的电势差现象。
霍尔效应的产生可以解释为磁场对载流子的作用，导致载流子在导体内积累，从而产生电势差。
霍尔效应在实际应用中有着广泛的应用，如用于电流传感器、磁场传感器等。
霍尔效应实验的教程和技巧

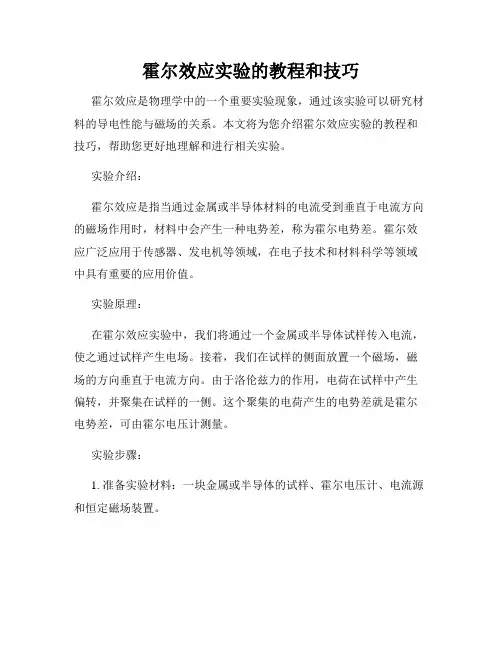

霍尔效应实验的教程和技巧霍尔效应是物理学中的一个重要实验现象，通过该实验可以研究材料的导电性能与磁场的关系。
本文将为您介绍霍尔效应实验的教程和技巧，帮助您更好地理解和进行相关实验。
实验介绍：霍尔效应是指当通过金属或半导体材料的电流受到垂直于电流方向的磁场作用时，材料中会产生一种电势差，称为霍尔电势差。
霍尔效应广泛应用于传感器、发电机等领域，在电子技术和材料科学等领域中具有重要的应用价值。
实验原理：在霍尔效应实验中，我们将通过一个金属或半导体试样传入电流，使之通过试样产生电场。
接着，我们在试样的侧面放置一个磁场，磁场的方向垂直于电流方向。
由于洛伦兹力的作用，电荷在试样中产生偏转，并聚集在试样的一侧。
这个聚集的电荷产生的电势差就是霍尔电势差，可由霍尔电压计测量。
实验步骤：1. 准备实验材料：一块金属或半导体的试样、霍尔电压计、电流源和恒定磁场装置。
2. 连接实验电路：将电流源与试样连接，通过试样产生电流。
将霍尔电压计与试样相连，用于测量霍尔电势差。
将恒定磁场装置放置在试样的侧面，使磁场方向垂直于电流方向。
3. 调整实验参数：调节电流源的电流强度，选择合适的电流值。
调整磁场装置，使磁场强度适宜。
4. 测量数据：打开电流源和霍尔电压计，记录电流值和霍尔电势差的数值。
可以通过改变电流和磁场强度，记录多个数据点。
5. 数据处理：根据实验数据绘制图表，分析电流和霍尔电势差的关系。
可以计算出材料的霍尔系数和载流子浓度等信息。
实验技巧：1. 实验环境要稳定：在进行霍尔效应实验时，尽量避免强磁场和电磁干扰，确保实验环境稳定。
2. 选取合适的试样和电流：根据实验需要选择合适材料的试样，同时合理选择电流强度，避免过大或过小的电流产生不合理的测量结果。
3. 减小测量误差：在测量时，要注意防止接线不良、仪器漂移等问题，进行多次测量并取平均值，以减小实验误差。
4. 数据处理方法：可以通过拟合实验数据，得到材料的电荷载流子浓度和霍尔系数等物理参数，提高实验结果的准确性。
实验四 霍尔效应法测量半导体的载流子浓度、电导率和迁移
实验四霍尔效应法测量半导体的载流子浓度、电导率和迁移一、实验目的1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的VH－IS和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理置于磁场中的半导体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象是霍普斯金大学研究生霍尔于1879年发现的，后被称为霍尔效应。
随着半导体物理学的迅速发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出半导体材料的杂质电离能和材料的禁带宽度。
如今，霍尔效应不但是测定半导体材料电学参数的主要手段，而且随着电子技术的发展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz）、寿命长、可靠性高等优点，已广泛用于非电量测量、自动控制和信息处理等方面。
在工业生产要求自动检测和控制的今天，作为敏感元件之一的霍尔器件，将有更广阔的应用前景。
了解这一富有实用性的实验，对日后的工作将有益处。
霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的N型半导体试样，若在X方向的电极D、E上通以电流Is，在Z方向加磁场B，试样中载流子（电子）将受洛仑兹力：（1）其中e为载流子（电子）电量，为载流子在电流方向上的平均定向漂移速率，B为磁感应强度。
（a）（b）图(1) 样品示意图无论载流子是正电荷还是负电荷，Fg的方向均沿Y方向，在此力的作用下，载流子发生便移，则在Y方向即试样A、A´电极两侧就开始聚积异号电荷而在试样A、A´两侧产生一个电位差VH，形成相应的附加电场E—霍尔电场，相应的电压VH称为霍尔电压，电极A、A´称为霍尔电极。
霍尔效应的原理应用
霍尔效应的原理应用霍尔效应是指在电流通过导体时，在垂直于电流和磁场方向的轴上，会产生一种称为霍尔电压的电势差现象，这种现象是由霍尔效应器件中的霍尔电阻引起的。
霍尔电阻是一种特殊的半导体材料，其通常是在p型材料中加入一个n型材料形成的p-n结。
在霍尔电阻中，通过材料的电流产生了一个垂直于电流方向和磁场方向的电势差，这个电势差被称为霍尔电压。
霍尔效应在实际应用中有很多重要的用途。
以下是几个主要的应用：1.电流测量：由于霍尔电压与通过导体的电流成正比，可以利用霍尔效应来测量电流。
通过将一个霍尔电阻与电流源相连，当电流通过霍尔电阻时，可以测量到霍尔电压，并通过霍尔电压来计算电流的大小。
2.速度测量：霍尔效应也可以用来测量物体的速度。
当一个导体通过磁场移动时，霍尔电压的大小与导体的速度成正比。
因此，可以将一个霍尔电阻安装在移动物体上，通过测量霍尔电压来计算物体的速度。
3.位置传感器：霍尔效应还可以用来制造位置传感器。
在一个固定的磁场中，当一个导体通过磁场移动时，霍尔电压的大小与导体的位置成正比。
因此，可以使用霍尔电阻来测量导体的位置。
4.磁场测量：霍尔效应也可以用来测量磁场的强度和方向。
当一个霍尔电阻放置在磁场中时，磁场的强度和方向会影响到霍尔电压的大小和极性。
通过测量霍尔电压，可以计算出磁场的强度和方向。
5.开关应用：由于霍尔效应对磁场非常敏感，因此可以将霍尔电阻作为磁敏感开关来使用。
当磁场的强度达到一定的阈值时，霍尔电压会发生变化，可以利用这个特性来触发开关。
综上所述，霍尔效应在电流测量、速度测量、位置传感器、磁场测量和开关应用中都有重要的用途。
这些应用广泛应用于电子设备、汽车工业、仪器仪表和自动化控制系统等领域，为我们的生活和工作提供了便利和精确度。
霍尔效应实验原理
霍尔效应实验原理霍尔效应是指当一定电流通过穿过导体的狭缝时，垂直于电流方向的磁场会在导体内部产生一个电势差，这种现象被称为霍尔效应。
霍尔效应不仅可以用于磁场的测量，而且在电子技术中也有广泛的应用。
本文将介绍霍尔效应的实验原理以及相关的实验装置和步骤。
实验原理：根据霍尔效应原理，当穿过导体的电流和磁场垂直时，会在材料两侧产生电势差。
这个电势差被称为霍尔电压，可以用以下公式表示：VH = B × I × RH其中，VH为霍尔电压，B为磁感应强度，I为电流强度，RH为霍尔系数。
实验装置：进行霍尔效应实验需要以下实验装置：1. 磁铁：用于产生稳定的磁场。
2. 霍尔元件：用来测量霍尔电压。
3. 电源：提供恒定的电流。
4. 万用表：用于测量电压和电流值。
实验步骤：1. 准备实验装置并搭建电路。
将霍尔元件放置在实验台上，将磁铁放置在霍尔元件的两侧，以确保磁场垂直于电流方向。
连接电源和万用表，保证电路的闭合。
2. 调节电源的电流值。
根据实验的需求，调节电流值，并确保电流强度恒定。
3. 测量霍尔电压。
使用万用表测量两侧的电压差，即霍尔电压。
注意测量时的仪器误差。
4. 调节磁场强度。
通过调节磁铁的位置和方向，改变磁场的强度，并记录对应的霍尔电压值。
5. 记录实验数据。
根据测量结果，绘制电流和霍尔电压的曲线图，并计算出霍尔系数。
实验注意事项：1. 保持实验环境稳定。
避免外部因素对实验结果的影响，如温度和湿度的变化。
2. 确保电流稳定。
在实验过程中，要确保电流的恒定，以减小误差。
3. 多次实验取平均值。
由于实验中可能存在误差，多次进行实验，并取平均值，以提高实验结果的准确性。
4. 检查仪器精度。
在进行实验前，要确认所使用的仪器的精度符合实验要求。
总结：霍尔效应实验能够直观地展示电流和磁场之间的相互作用，通过测量霍尔电压可以确定磁场的强度。
在实际应用中，霍尔效应被广泛应用于磁场测量、电流传感器、磁传感器等领域。
简述霍尔效应原理
简述霍尔效应原理
摘要：
一、霍尔效应的发现
二、霍尔效应的原理
三、霍尔效应的应用
四、霍尔效应在现代科技中的作用
正文：
霍尔效应是现代物理学中非常重要的现象之一，它的发现可以追溯到19世纪。
1879年，美国物理学家爱德华·霍尔在进行电流实验时，发现电流通过金属导体时会产生一个垂直于电流方向的磁场。
这一现象被称为霍尔效应。
霍尔效应的原理可以用以下几个步骤来解释。
首先，当电流通过金属导体时，导体内的自由电子受到磁场的作用，产生一个横向的力。
这个力使得电子在导体内部发生移动，从而形成一个电场。
这个电场与原始磁场相互作用，最终导致磁场的分布发生变化。
这种磁场分布的变化就是我们所说的霍尔效应。
霍尔效应在实际应用中具有广泛的应用价值。
例如，在半导体工业中，霍尔效应被用于精确测量材料的导电性能和载流子浓度。
此外，霍尔效应传感器也被广泛应用于汽车、电子、工业控制等领域，用于检测磁场变化，从而实现自动控制和监测。
随着科技的发展，霍尔效应在现代科技中的作用越来越重要。
例如，在磁悬浮列车系统中，霍尔效应被用于检测轨道上的磁场变化，以确保列车的稳定运行。
此外，霍尔效应还被应用于磁随机存储器、磁传感器、磁头读写器等设
备中。
总之，霍尔效应是一个具有重要科学价值的现象，它在现代科技领域具有广泛的应用。
霍尔效应
霍尔效应霍尔效应是电磁效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机制时发现的。
当电流垂直于外磁场通过导体时，载流子发生偏转，垂直于电流和磁场的方向会产生一附加电场，从而在导体的两端产生电势差，这一现象就是霍尔效应，这个电势差也被称为霍尔电势差。
霍尔效应应使用左手定则判断。
发现霍尔效应[1]在1879年被物理学家霍尔发现，它定义了磁场和感应电压之间的关系，这种效应和传统的电磁感应完全不同。
当电流通过一个位于磁场中的导体的时候，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在垂直于导体与磁感线的两个方向上产生电势差。
虽然这个效应多年前就已经被人们知道并理解，但基于霍尔效应的传感器在材料工艺获得重大进展前并不实用，直到出现了高强度的恒定磁体和工作于小电压输出的信号调节电路。
根据设计和配置的不同，霍尔效应传感器可以作为开/关传感器或者线性传感器，广泛应用于电力系统中。
解释在半导体上外加与电流方向垂直的磁场，会使得半导体中的电子与空穴受到不同方向的洛伦兹力而在不同方向上聚集，在聚集起来的电子与空穴之间会产生电场，电场强度与洛伦兹力产生平衡之后，不再聚集，此时电场将会使后来的电子和空穴受到电场力的作用而平衡掉磁场对其产生的洛伦兹力，使得后来的电子和空穴能顺利通过不会偏移，这个现象称为霍尔效应。
而产生的内建电压称为霍尔电压。
方便起见，假设导体为一个长方体，长度分别为a、b、d，磁场垂直ab平面。
电流经过ad，电流I = nqv(ad)，n 为电荷密度。
设霍尔电压为VH，导体沿霍尔电压方向的电场为VH / a。
设磁场强度为B洛伦兹力F=qE+qvB/c(Gauss 单位制)电荷在横向受力为零时不再发生横向偏转，结果电流在磁场作用下在器件的两个侧面出现了稳定的异号电荷堆积从而形成横向霍尔电场由实验可测出E= UH/W 定义霍尔电阻为RH= UH/I =EW/jW= E/jj = q n vRH=-vB/c /(qn v)=- B/(qnc)UH=RH I= -B I /(q n c)本质固体材料中的载流子在外加磁场中运动时，因为受到洛仑兹力的作用而使轨迹发生偏移，并在材料两侧产生电荷积累，形成垂直于电流方向的电场，最终使载流子受到的洛仑兹力与电场斥力相平衡，从而在两侧建立起一个稳定的电势差即霍尔电压。
霍尔效应法测量磁感应强度的原理
霍尔效应法测量磁感应强度的原理一、引言霍尔效应法是一种测量磁场强度的方法，它基于霍尔效应的原理。
霍尔效应是指当一个导体带电流时，如果将其放置在一个磁场中，那么在导体两侧会产生一定的电势差。
这个现象被称为霍尔效应。
利用这个原理可以测量磁场强度。
二、霍尔元件霍尔元件是利用霍尔效应测量磁场强度的重要部件。
它通常由半导体材料制成，具有一个矩形形状的平面结构。
在这个结构中，有一条电流引线和两个电压引线。
三、工作原理当电流通过霍尔元件时，会在其上产生一个横向的电场E。
如果将它放置在一个垂直于该平面的磁场B中，则由于洛伦兹力作用，载流子将会偏移，并且在元件两侧产生一个电势差VH。
VH=RHIB其中RH被称为霍尔系数，I为电流，B为磁感应强度。
因此，在给定的电流下，可以通过测量VH来计算出B。
四、实验步骤1.连接电路：将霍尔元件连接到电路中，使其处于一个恒定的电流下。
2.调整磁场：调整磁场强度和方向，使其垂直于霍尔元件的平面。
3.测量电势差：使用万用表测量霍尔元件两侧的电势差VH。
4.计算磁感应强度：根据公式VH=RHIB，计算出磁感应强度B。
五、误差分析在实际测量中，可能会存在一些误差。
其中最主要的误差来自于霍尔系数的不确定性。
这个系数是由材料和工艺决定的，不同的元件可能会有不同的值。
此外，在实验过程中还可能存在一些温度漂移和电源稳定性等问题。
六、应用领域霍尔效应法广泛应用于磁场测量、位置检测、速度检测等领域。
例如，在机械加工中，可以利用霍尔效应来检测刀具位置和转速；在汽车行业中，可以利用霍尔效应来检测轮速和转向角度等信息。
七、总结霍尔效应法是一种简单而有效的测量磁场强度的方法。
它基于霍尔效应的原理，利用霍尔元件来测量电势差，从而计算出磁感应强度。
在实际应用中，需要注意一些误差来源，同时可以将其应用于多个领域中。
实验四-霍尔效应
实验四 霍尔效应一.实验目的1. 认识霍尔效应，理解产生霍尔效应的机理。
2. 测绘霍尔元件的H S V I -、H M V I -曲线，了解霍尔电势差H V 与霍尔元件工作电流S I 、磁感应强度B 及励磁电流M I 之间的关系。
3. 学习用“对称交换测量法”消除负效应产生的系统。
二.实验原理1．霍尔效应法测量磁场原理一块长方形金属薄片或者半导体薄片，若在某方向上通入电流I S ,在其垂直方向上加一磁场B ，则在垂直于电流和磁场的方向上将产生电位差V H ，这个现象称为霍尔效应。
V H 称为霍尔电压。
它们之间有如下关系：dBI R V S HH = 上式中，R H 称为霍尔系数，d 是薄片的厚度。
霍尔电压的产生可以用洛仑兹力来解释。
如图4-1所示，半导体块的厚度为d 、宽度为b ，各种物理量的方向如图上所示，则自由电子以平均速度v 沿x 轴负方向作定向运动，所受洛仑兹力为B ev F B ⨯=在此力的作用下自由电子向板的侧端面聚集，同时在另一个侧端面上出现同样的正电荷。
这样就形成了一个沿y 方向的横向电场，使自由电子同时也受到电场力F E 的作用，即：b eV eE F H E /==最后在平衡状态下，有：F B =F E ，即 evB=eV H /b ，化简得到：V H =vBb （1） 设块体内的载流子浓度n ，则电流I S 与载流子平均速v 的关系为：dbneI v S=（2） 将上式代入（1）得：nedBI V S H =或者B I K V S H H = （3）其中，K H 为霍尔元件的灵敏度。
单位是V/(A ·T)。
2、 霍尔电压的V H 测量方法(实验中的副效应)在产生霍尔效应的同时，也伴随着各种副效应，所以实验测量的V H 不是真实的霍尔电压值。
因为测量霍尔电压的电极A 和A ΄的位置难以做到在一个理想的等势面上，如图4-2所示：因此，当有电流流过样品时，即使不加磁场也会产生附加电压O S V I R =,其中R 为A 和A ΄的两个等势面之间的电阻，V O 的符号只与电流的方向有关，与磁场的方向无关。
霍尔效应四种副效应消除方法
霍尔效应四种副效应消除方法
霍尔效应是指在磁场作用下，导体中的载流子沿着一定方向移动时，产生的电势差的现象。
但霍尔效应常常会带来误差，需要进行副
效应消除。
下面介绍四种消除副效应的方法：
1. 差分放大器法：该方法通过将霍尔元件与一组相反方向的元
件并联，再将它们的输出信号相减来消除温漂、偏移及噪声等副效应。
2. 零磁场补偿法：将霍尔元件置于零磁场区域内，测量此时的
输出电压作为基准电压，并用其他方法进行修正。
3. 温度补偿法：考虑霍尔元件温度的影响，采用一些方法对其
进行矫正。
4. 磁屏蔽法：将霍尔元件置于磁屏蔽盒内，利用包覆在盒体表
面的软铁薄层屏蔽外部磁场，以达到消除副效应的目的。
以上就是一些常用于霍尔效应副效应消除的方法，它们的应用可
以有效提高测量精度。
实验四 霍尔效应
实验四 霍尔效应一.实验目的1. 认识霍尔效应，理解产生霍尔效应的机理。
2. 测绘霍尔元件的H S V I -、H M V I -曲线，了解霍尔电势差H V 与霍尔元件工作电流S I 、磁感应强度B 及励磁电流M I 之间的关系。
3. 学习用“对称交换测量法”消除负效应产生的系统。
二.实验原理1．霍尔效应法测量磁场原理一块长方形金属薄片或者半导体薄片，若在某方向上通入电流I S ,在其垂直方向上加一磁场B ，则在垂直于电流和磁场的方向上将产生电位差V H ，这个现象称为霍尔效应。
V H 称为霍尔电压。
它们之间有如下关系：dBI R V S HH = 上式中，R H 称为霍尔系数，d 是薄片的厚度。
霍尔电压的产生可以用洛仑兹力来解释。
如图4-1所示，半导体块的厚度为d 、宽度为b ，各种物理量的方向如图上所示，则自由电子以平均速度v 沿x 轴负方向作定向运动，所受洛仑兹力为B ev F B ⨯=在此力的作用下自由电子向板的侧端面聚集，同时在另一个侧端面上出现同样的正电荷。
这样就形成了一个沿y 方向的横向电场，使自由电子同时也受到电场力F E 的作用，即：b eV eE F H E /==最后在平衡状态下，有：F B =F E ，即 evB=eV H /b ，化简得到：V H =vBb （1） 设块体内的载流子浓度n ，则电流I S 与载流子平均速v 的关系为：dbneI v S=（2） 将上式代入（1）得：nedBI V S H =或者B I K V S H H = （3）其中，K H 为霍尔元件的灵敏度。
单位是V/(A ·T)。
2、 霍尔电压的V H 测量方法(实验中的副效应)在产生霍尔效应的同时，也伴随着各种副效应，所以实验测量的V H 不是真实的霍尔电压值。
因为测量霍尔电压的电极A 和A ΄的位置难以做到在一个理想的等势面上，如图4-2所示：因此，当有电流流过样品时，即使不加磁场也会产生附加电压O S V I R =,其中R 为A 和A ΄的两个等势面之间的电阻，V O 的符号只与电流的方向有关，与磁场的方向无关。
(整理)实验四霍尔效应
实验四 霍尔效应的验证1897年，霍尔设计了一个根据运动载流子在外磁场中的偏转来确定在导体或半导体中占主导地位的载流子类型的实验。
在研究通有电流的导体在磁场中的受力时，发现在垂直于磁场和电流的方向上产生了电动势，这个电磁效应称为“霍尔效应”。
在半导体材料中，霍尔效应比在金属中大几个数量级，引起人们对它的深入研究。
霍尔效应的研究在半导体理论的发展中起到了重要的推动作用。
直到现在，霍尔效应的研究仍是研究半导体性质的重要实验方法。
利用霍尔系数和导电率的联合测量，可以用来研究半导体的到点机构、散射机构，并可以确定半导体的一些基本参数，如半导体材料的导电类型、载流子浓度、迁移率大小、禁带宽度、杂质电离能等。
【实验目的】1.了解霍尔效应的原理，了解其在螺线管中的应用。
2.掌握用霍尔效应法测量磁场的原理,测量长直螺线管轴线上的磁感应强度分布。
3.验证霍尔电势差与励磁电流(磁感应强度)及霍尔元件的工作电流成正比的关系式。
【实验原理】1. 霍尔效应霍尔效应从本质上来讲是运动的带电粒子在磁场中收到洛伦磁力的作用而引起的偏转。
当带点粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如图1所示，磁场B 位于Z 的正向，与之垂直的半导体薄片上沿x 正向通以电流s I （称为控制电流或工作电流），假设载流子为电子（n 型半导体材料），它沿着与电流s I 相反的x 负向运动。
图1 霍尔效应原理图由于洛伦磁力L f 的作用，电子即向图中虚线箭头所指的位于Y 轴负方向的B 侧偏转，并使B 侧形成电子积累，而相对的A 侧形成正电荷积累。
于此同时运动的电子还收到由于两种累计的异种电荷形成的反向电场力E f 的作用，随着电荷的增加，E f 增大，当两力大小相等时，则电子的积累达到动态平衡。
这时在A 、B 两端横面之间建立的电场称为霍尔电场H E ，相应的电势称为霍尔电势H V 。
霍尔效应实验指导书.doc
硅的霍尔系数和电导率的测量一、实验目的和任务1、理解霍尔效应的物理意义；2、了解霍尔元件的实际应用；3、掌握判断半导体导电类型，学会测量半导体材料的霍尔系数、电导率、载流子浓度、漂移迁移率及霍尔迁移率的实验方法。
二、实验原理一块宽为a、厚为b的长方形半导体（见图1）…若在x方向上有均匀的电流&流过，再Z 方向上加均匀磁场Bz，那么在这块半导体A、B两点间（即Y方向上）产生一电位差，这种现象称为霍耳效应。
从实验中发现，在弱磁场情况下，霍耳电场Ey的大小与电流密度氐和磁场强度Bz成正比，即E y=RJ x B z 由上式可得R=Ey/JxBz （1）R称为霍耳系数。
在实验上直接测量的是霍耳电位差V H。
因为，E y=V H / aJx=Ix / ab（1）式可以写为R=V H b/I x B z⑵女“果（2）式中各量所用的单位是V H—伏；“一安培；Bz—高斯；b —厘米；R—厘米3/库仑，则应该在⑵式中引入单位变换因子"，把它写成如下形式：R=（V H b/I x Bz） * 108（3）上式为实验中实际应用的公式。
因为电子和空穴的漂移运动是相反的，但是电荷符号也是相反的，磁场对它们的偏转作用力方向相同。
结果在边界上积累的电荷两种情况下相反，因此霍耳电场和电势差是相反的。
照这个道理可以区别电了性导电(n型)和空穴导电(P型)。
当EY>0,为p型,E Y<0,为n型。
在霍耳效应的简单理论中，对电子和空穴混合导电的半导体，霍耳系数为：R=( p(ip2-nn n2 )/ C (pn P+n(i n)2e)(4)对n型半导体可简化为：R= - 1 / ne (5)对p型半导体可简化为：R= 1 / pe (6)(4)、(5)^ (6)各式中，n和p分别表示电了和空穴浓度，jip和血分别为电了和空穴的迁移率。
图2io7r(K-1)图2给出两个硅样品霍耳系数随着温度变化的实验曲线。

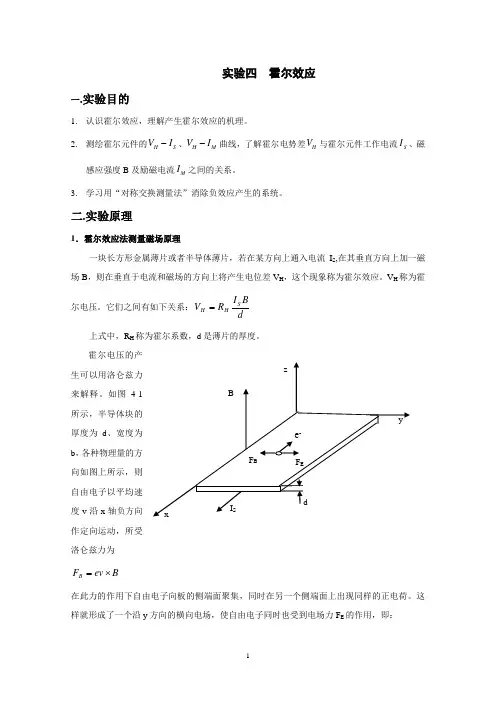

实验四霍尔效应
实验四 霍尔效应一.实验目的1.认识霍尔效应，理解产生霍尔效应的机理。
2.测绘霍尔元件的、曲线，了解霍尔电势差与霍尔元件工作电流、H S V I -H M V I -H V S I 磁感应强度B 及励磁电流之间的关系。
M I 3.学习用“对称交换测量法”消除负效应产生的系统。
二.实验原理1．霍尔效应法测量磁场原理一块长方形金属薄片或者半导体薄片，若在某方向上通入电流I S ,在其垂直方向上加一磁场B ，则在垂直于电流和磁场的方向上将产生电位差V H ，这个现象称为霍尔效应。
V H 称为霍尔电压。
它们之间有如下关系：dB I R V S HH =上式中，R H 称为霍尔系数，d 是薄片的厚度。
霍尔电压的产生可以用洛仑兹力来解释。
如图4-1所示，半导体块的厚度为d 、宽度为b ，各种物理量的方向如图上所示，则自由电子以平均速度v 沿x 轴负方向作定向运动，所受洛仑兹力为Bev F B ⨯=在此力的作用下自由电子向板的侧端面聚集，同时在另一个侧端面上出现同样的正电荷。
这样就形成了一个沿y 方向的横向电场，使自由电子同时也受到电场力F E 的作用，即：beV eE F H E /==最后在平衡状态下，有：F B =F E ，即evB=eV H /b ，化简得到：V H =vBb（1）设块体内的载流子浓度n ，则电流I S 与载流子平均速v 的关系为： （2） dbneI v S=将上式代入（1）得： 或者（3）nedBI V S H =B I K V S H H =其中，K H 为霍尔元件的灵敏度。
单位是V/(A·T)。
2、霍尔电压的V H 测量方法(实验中的副效应)在产生霍尔效应的同时，也伴随着各种副效应，所以实验测量的V H 不是真实的霍尔电压值。
因为测量霍尔电压的电极A 和A΄的位置难以做到在一个理想的等势面上，如图4-2所示：因此，当有电流流过样品时，即使不加磁场也会产生附加电压,其中R 为O S V I R =A 和A΄的两个等势面之间的电阻，V O 的符号只与电流的方向有关，与磁场的方向无关。
4极霍尔电机
4极霍尔电机4极霍尔电机是一种常见的直流电机类型，它的特点是具有4个磁极和霍尔传感器。
本文将从以下几个方面介绍4极霍尔电机的原理、结构和应用。
一、原理4极霍尔电机基于霍尔效应工作原理。
霍尔效应是指在一个导电材料中，当通过材料的电流与材料的磁场垂直时，会在材料两侧产生一定的电压差。
利用这一效应，4极霍尔电机通过霍尔传感器检测到磁场的变化，并将其转化为电信号，从而控制电机的转动。
二、结构4极霍尔电机由电机本体和霍尔传感器组成。
电机本体由定子和转子构成，定子上有4个磁极，分别与转子上的永磁体相对应。
霍尔传感器安装在电机本体上，用于检测磁场的变化。
当磁场变化时，霍尔传感器会将信号发送给电机控制器，从而控制电机的转动。
三、应用4极霍尔电机在各个领域都有广泛的应用。
其中最常见的应用是在电动工具、家电和机器人等设备中。
在电动工具中，4极霍尔电机可以提供高转矩和高速度，使工具更加高效。
在家电中，4极霍尔电机常用于洗衣机、冰箱和空调等设备中，用于驱动旋转部件。
在机器人领域，4极霍尔电机可以用于机器人的运动和定位控制，提高机器人的准确性和稳定性。
四、优势相比于其他类型的电机，4极霍尔电机具有以下几个优势。
首先，4极霍尔电机可靠性高，因为它的结构简单，故障率低。
其次，4极霍尔电机具有较高的转速和转矩，适用于需要高速运动和高负载的场景。
此外，4极霍尔电机的控制精度高，可以实现精确的位置和速度控制。
五、发展趋势随着科技的不断进步，4极霍尔电机也在不断发展。
未来，4极霍尔电机有望实现更高的功率密度和效率，以满足更多应用的需求。
同时，随着人工智能和自动化技术的发展，4极霍尔电机将更加广泛地应用于智能家居、工业自动化和无人驾驶等领域。
总结：4极霍尔电机是一种常见的直流电机类型，利用霍尔效应实现电机的控制。
它具有简单可靠、高转速和高转矩的优势，广泛应用于电动工具、家电和机器人等领域。
随着科技的发展，4极霍尔电机有望实现更高的功率密度和效率，应用范围也将进一步扩大。
霍尔效应产生的过程
霍尔效应是指在电流通过导体时，如果该导体处于磁场中，将会产生一种横向电场，从而引发横向电势差。
这种现象是由霍尔效应所描述的，其产生过程如下：
1. 磁场施加：首先，需要在导体附近施加一个磁场，可以是恒定的磁场或者变化的磁场。
2. 电流通过：导体中通过电流。
通常情况下，电流沿着导体的长度方向流动，从一个端口流入，从另一个端口流出。
3. 洛伦兹力作用：当电流通过导体时，磁场将会施加洛伦兹力（Lorentz force）在电流载流子上。
洛伦兹力是一种与磁场和电流的交互作用力，垂直于电流方向和磁场方向。
4. 横向电场产生：洛伦兹力导致载流子在导体中的横向运动，使得电荷在导体的一侧积累，形成了正负电荷分布。
这个分布会导致在导体的两侧产生电势差，即横向电场。
5. 霍尔电压形成：横向电势差称为霍尔电势差（Hall voltage），它是导体两侧的电势差。
霍尔电势差与电流、磁场和导体特性相关。
总结而言，霍尔效应产生的过程包括施加磁场、电流通过导体、洛伦兹力作用、横向电场产生和霍尔电压形成。
霍尔效应在许多应用中发挥着重要的作用，如霍尔传感器和霍尔元件等。
霍尔效应机理
霍尔效应机理霍尔效应（Hall effect）是指在导体中通过电流时，垂直于电流方向和磁场方向的方向上会产生一种电压差的现象。
这一现象是由美国物理学家爱德华·霍尔（Edwin Hall）于1879年发现的，对电子学和磁学的研究起到了重要的推动作用。
霍尔效应的机理和应用广泛存在于电子器件、传感器和材料研究等领域。
霍尔效应的机理如下：当一个导体中通过电流时，由于洛伦兹力的作用，电子会在垂直于电流方向和磁场方向的方向上受到一个力，导致电子在这个方向上聚集。
这样就会形成一个电势差，即霍尔电压（Hall voltage），垂直于电流和磁场方向。
霍尔电压的大小与电流强度、磁场强度以及材料的特性相关。
霍尔效应在实际中有许多应用，包括：1. 霍尔传感器：霍尔传感器利用霍尔效应测量磁场强度。
它们广泛应用于磁场检测、位置检测、电流测量等领域。
例如，在汽车中用于测量转速、车速和方向盘位置。
2. 磁场测量：由于霍尔效应对磁场强度的敏感性，它可以用于测量磁场的大小和方向。
这在磁学实验、地磁测量和材料磁性研究中非常有用。
3. 材料性质研究：通过测量霍尔电压，可以获得材料的载流子类型、浓度和迁移率等信息，从而对材料的电导性和电子结构进行研究。
4. 磁性存储器：在硬盘驱动器等磁性存储设备中，霍尔传感器被用于读取磁头位置和方向，从而实现数据的定位和读取。
5. 磁流变液技术：磁流变液是一种特殊的流体，其粘度可以通过外加磁场的调节而改变。
霍尔效应可以用于测量磁流变液的粘度变化，从而控制和调节液体的流动性能。
综上所述，霍尔效应在电子学、传感器技术、材料研究和磁学等领域具有重要的应用价值。
通过利用霍尔效应的特性，可以实现对磁场强度、位置、磁性材料性质和流体流动性能的测量和控制。
