遥控汽车控制原理ppt
工作原理：
1. 接通电源开关S时，IC1的3脚输出高电平，使Vl饱和导通，IC2的YO 端输出高电平，此时电动机M不工作，汽车停止不动。按一下遥控器 上任意键时，ICl接收到红外遥控信号并将其转换为电信号，该信号经 ICl内电路处理后从其3脚输出一个高电平脉冲，使Vl由导通变为截止， 从IC2的CP端输入一个计数脉冲，使C2的Yl端输出高电平，VDl和V2 导通，IC3通电工作，其O/P端输出的音效电信号经V3放大后，驱动 BL发出警笛声。
4. 第4次按遥控器按键时，IC2的Y4端输出高电平，使V9-Vll导通，M反 转，汽车后退;同时VD4导通，使V4、V5和1C4维持工作。
5. 第5次按遥控器按键时，IC2的Y5端输出高电平，IC2强制复位，YO端 输出高电平，M停转，BL停止发声，汽车停止不动。
-
元器件选择：
1.Rl-R9选用1/4W金属膜电阻器或碳膜电阻器。 2.Cl、C2和C5均选用耐压值为lOV的铝电解电容 器;C3和C4均选用独石电容器。 3.VDl-VD4均选用 1N4148 型硅开关二极管。 4.Vl选用2SCl815型NPN晶体管;V2-V5、V7和VlO均 选用 S9013 型硅NPN晶体管;V6和V9选用 C8550 或 58550、 3CG8550 型硅pNp晶体管;V8和Vll选用 C8050 或 S8050 、 3DG8050 型硅NPN晶体管。 5.ICl选用HSO038型一体化红外接收头;IC2选用 CD4017 型十进制计数/脉冲分配器;IC3选用内储警笛声的 音效集成电路;IC4选用内储 "倒车，请注意!"语音信息的语 音集成电路。 6.BL选用0.5W、8Ω的电动式扬声器。 7. M使用玩具汽车电动机。 8.S选用单极拨动开关。 9.GB使用4节5号镍镉充电电池或镍氢充电电池。
汽车遥控钥匙原理
汽车遥控钥匙原理
汽车遥控钥匙是一种通过无线信号来控制汽车锁定和解锁的设备。
它由两部分组成：遥控器和汽车上的接收器。
遥控器通常由一个电池供电，并配有几个按键，包括锁定和解锁按钮。
当用户按下其中一个按钮时，遥控器会生成一个无线信号。
这个信号的频率通常是在315MHz或433MHz范围内。
接收器安装在汽车内部，通常位于中控台附近。
它用于接收来自遥控器的信号，并根据信号执行相应的动作。
接收器通常与车辆的电子锁系统直接相连，并负责解锁或锁定车门。
汽车遥控钥匙的工作原理是基于无线电通信技术。
当用户按下遥控器上的按钮时，遥控器内的电路会接通电池，并开始生成一个特定频率的无线信号。
这个信号会通过天线发送出去，进入接收器的接收范围。
接收器内置的接收电路会收到这个无线信号，并将其转换为电信号。
然后，接收器会将电信号传送给车辆的锁系统控制单元。
控制单元会解析接收到的信号，并根据信号的内容来判断需要执行的操作，例如锁定或解锁车门。
一旦控制单元确定需要执行锁定或解锁操作，它会触发相关的电动锁机构，从而实现车门的锁定或解锁。
整个过程发生得非常迅速，通常在按下遥控器按钮的瞬间就能完成。
这使得用户可以轻松便捷地控制车辆的锁定和解锁操作，
提高了汽车的安全性和便利性。
需要注意的是，汽车遥控钥匙的无线信号是经过编码的，以防止他人复制或干扰。
这种编码通常是固定的，只有在换取新遥控器或重置现有遥控器时才会发生改变。
这样可以提高汽车的安全性，避免非法入侵。
遥控车的工作原理
遥控车的工作原理遥控车是一种由人控制的小型玩具车辆，它通过无线信号实现远程操控。
遥控车的工作原理主要涉及到遥控器和车辆之间的信号传输、接收、解码、控制等多个环节。
首先，遥控器是遥控车的操控行为的发送者。
遥控器内置有一个发射器，可以发射无线电频信号。
当我们按下遥控器上的按键时，发射器就会开始工作。
遥控器通常使用无线电波传输信号，主要有两种传输方式，分别是红外线和无线电信号。
在红外线传输方式下，发射器内置有红外线发射二极管，当我们按下按键时，发射二极管会发射红外线信号。
这个红外线信号本质上是一种光信号，它的波长位于可见光和无线电波之间，所以我们是看不见的。
这个信号会从遥控器上发出并传输到接收器上。
而在无线电传输方式下，遥控器会通过一个无线电天线发射无线电波信号。
这个无线电波信号是一种高频电磁波信号，能够在空气中传播并到达接收器所在的位置。
这个无线电波信号会随着遥控器按键的按下而改变。
接收器是遥控车的控制中心。
它内置有一个接收天线，用来接收遥控器发出的信号。
当接收器接收到信号后，会将信号传输到解码器进行解码。
解码器是接收器中的一个重要组成部分，它用来将接收到的信号转化为控制信号。
解码器首先会对接收到的信号进行解调，将信号恢复成原始的频率。
然后，解码器会将这个信号进行解码，将其转化为相应的控制信号。
控制信号是遥控车最终需要的输入信号。
它是由接收器解码器产生的，用来控制车辆的各项功能，比如车辆的前进、后退、转弯等动作。
控制信号会通过导线或者无线电波等方式传输到车辆的控制装置上。
控制装置是遥控车的核心部件，它接收到控制信号后进行相应的处理并控制车辆的运动。
控制装置内置了多种功能模块，比如电机驱动、转向控制、速度调节等。
当控制装置接收到控制信号后，它会根据信号的不同做出相应的动作，如控制电机的正反转、调节转向机构驱动轮子的角度，从而实现车辆的运动。
整个过程中，遥控器和接收器之间的信号传输是通过无线电波或者红外线实现的，这需要遥控器和接收器的天线之间保持一定的传输距离和相对方向，才能保证信号的传输质量。

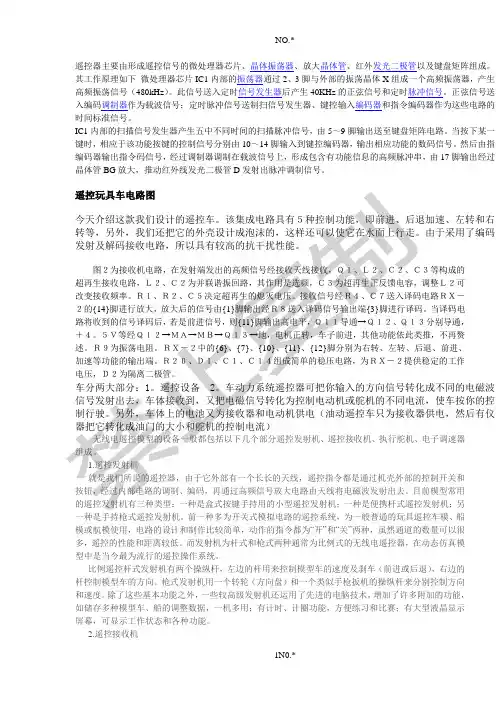

遥控车原理
遥控器主要由形成遥控信号的微处理器芯片、晶体振荡器、放大晶体管、红外发光二极管以及键盘矩阵组成。
其工作原理如下微处理器芯片IC1内部的振荡器通过2、3脚与外部的振荡晶体X组成一个高频振荡器，产生高频振荡信号（480kHz）。
此信号送入定时信号发生器后产生40KHz的正弦信号和定时脉冲信号。
正弦信号送入编码调制器作为载波信号；定时脉冲信号送制扫信号发生器、键控输入编码器和指令编码器作为这些电路的时间标准信号。
IC1内部的扫描信号发生器产生五中不同时间的扫描脉冲信号，由5～9脚输出送至键盘矩阵电路。
当按下某一键时，相应于该功能按键的控制信号分别由10～14脚输入到键控编码器，输出相应功能的数码信号。
然后由指编码器输出指令码信号，经过调制器调制在载波信号上，形成包含有功能信息的高频脉冲串，由17脚输出经过晶体管BG放大，推动红外线发光二极管D发射出脉冲调制信号。
当译码电电子调速器另一种是手持枪式遥控发射机。
前一种多为开关式模拟电路的遥控系统，为一般普通的玩具遥控车模、船模或航模使用，电路的设计和制作比较简单，动作的指令都为“开”和“关”两种，虽然通道的数量可以很多，遥控的性能和距离较低。
而发射机为杆式和枪式两种通常为比例式的无线电遥控器，在动态仿真模型中是当今最为流行的遥控操作系统。
比例遥控杆式发射机有两个操纵杆，左边的杆用来控制模型车的速度及刹车（前进或后退），右边的杆控制模型车的方向。
枪式发射机用一个转轮（方向盘）和一个类似手枪扳机的操纵杆来分别控制方向和速度。
除了这些基本功能之外，一些较高级发射机还运用了先进的电脑技术，增加了许多附加的功能，如储存多种模型车、船的调整数据，一机多用；有计时、计圈功能，方便练习和比赛；有大型液晶显示屏幕，可显示工作状态和各种功能。
2.遥控接收机遥控接收机是安装在车模或船模上用来接收无线电信号的。
它会处理来自遥控发射机的无线电信号，将所接收的信号进行放大、整形、解码，并把接收来的控制信号转换成执行电路可以识别的音频信号或是数字脉冲信号，传输给车模上或船模上的其他电子部件，如：舵机电路、电子调速器电路等执行机构，这样一来我们的车模或船模，就会通过这些执行机构来完成我们所发出的动作指令。
遥控车的工作原理
遥控车的工作原理
遥控车是一种可以通过遥控器进行操作的小型车辆，其工作原理主要包括以下几个方面。
首先，遥控车通过无线电技术实现与遥控器的通信。
遥控器发送指令信号，遥控车接收并解码这些信号，然后执行相应的动作。
这种无线电技术通常采用射频信号传输，其中遥控器和遥控车之间会配对一个特定的频率用于通信。
其次，遥控车的核心部分是接收电路和控制电路。
接收电路负责接收来自遥控器的信号，并将信号传递给控制电路进行处理。
控制电路根据接收到的信号，判断应该执行哪些动作，通过控制车辆的电机、舵机等执行机构来实现。
电机是遥控车的驱动装置，通过电路控制开关来调节电机的转速和转向。
电机通常分为两个或四个轮子驱动。
当接收到前进指令时，电机向前旋转；当接收到后退指令时，电机向后旋转；当接收到转弯指令时，电机会分别旋转以实现转向。
此外，遥控车还配备了传感器和反馈装置。
传感器可以感知环境中的信息，如距离、声音、光线等，并传输给控制电路。
反馈装置可以将遥控车的状态信息反馈给遥控器，如电量、速度、方向等，方便用户了解车辆的情况。
综上所述，遥控车的工作原理主要包括无线通信、接收和解码、控制电路、驱动电机以及传感器和反馈装置。
这些部分协同工
作，使得遥控车能够接收指令信号并作出相应的动作，实现遥控操控的功能。
汽车遥控器原理和实例
汽车遥控器原理和实例
汽车遥控器是一种技术，用于远程控制汽车的动作和方向。
它从发送端发送一条信号，接收到的信号将激活汽车，从而使其完成预定的任务。
这些遥控信号可由汽车遥控器发出，也可由其中一种其他的装置发出。
例如，可以通过无线电或电视信号用于控制汽车的移动。
汽车遥控器有两个主要组件：接收器和发送器。
接收器是安装在汽车上的一部份，它包括接收器的线束，传感器，电缆，拨动开关，按钮和可编程控制器（PIC）。
这些部件均用于接收来自发射器的信号，并将其转换成控制汽车的动作和方向。
发送器是遥控器的主要组件。
它由发射器（用于发射遥控信号），电池，拨动开关和按钮组成。
遥控信号是通过电磁波的方式发出的，因此，它只能在一定范围内传播。
一般情况下，发射器使用无线电频率（RF）来发射遥控信号，这使得它可以跨越较大的距离，从而实现汽车远程控制。
遥控汽车控制原理资料
组员：
原理图：
本电路有以下部分电路组成：
1.红外接收控制电路由红外接收头ICl、晶体管Vl、 电阻器Rl-R3、RlO、电容器Cl-C3和脉冲分配器 集成电路IC2组成。 2.音效/语音电路由音效集成电路IC3、语音集成电 路IC4、晶体管V2-V5、电阻器R4、R5和二极管 VDl-VD4组成。 3.驱动电路由晶体管V6-Vll、电阻器R6-R9和电动机 M组成。 4.电源电路由电池GB、电源开关S、滤波电容器C2、 C4、C5和电阻器R2组成。
结束
再见
本电路图用途： 本例介绍的遥控玩具汽车，采用彩色电视 机、影碟机等家用电器遥控器来控制其前 进与后退，前进时汽车发出警笛声，后退 时汽车发出"倒车，请注意!"的语音声，趣 味性较强，可用于改制各种电动玩具汽车。
工作原理：
1. 接通电源开关S时，IC1的3脚输出高电平，使Vl饱和导通，IC2的YO 端输出高电平，此时电动机M不工作，汽车停止不动。按一下遥控器 上任意键时，ICl接收到红外遥控信号并将其转换为电信号，该信号 经ICl内电路处理后从其3脚输出一个高电平脉冲，使Vl由导通变为截 止，从IC2的CP端输入一个计数脉冲，使C2的Yl端输出高电平，VDl 和V2导通，IC3通电工作，其O/P端输出的音效电信号经V3放大后， 驱动BL发出警笛声。 2. 再按一下遥控器，IC1的3脚又输出一个高电平脉冲，使V1瞬间截止， IC2的CP端又加入一个计数脉冲，其Y2端输出高电平，使V6。V8导 通，M正转，汽车前进;同时，VD2导通，IC3和V2、V3仍维持工作， BL仍发出警笛声。 3. 第3次按动遥控器按键时，IC2的Y3端输出高电平，Y2端变为低电平， VD2和V2、V3、V6-V8、1C3停止工作，M停转;同时VD3导通，使V5 导通，IC4通电工作，其O/P端输出的语音电信号经V4放大后，驱动 BL发出“倒车，请注意!”的语音声。 4. 第4次按遥控器按键时，IC2的Y4端输出高电平，使V9-Vll导通，M反 转，汽车后退;同时VD4导通，使V4、V5和1C4维持工作。 5. 第5次按遥控器按键时，IC2的Y5端输出高电平，IC2强制复位，YO端 输出高电平，M停转，BL停止发声，汽车停止不动。
详解遥控车的操控机制与工作原理详解
详解遥控车的操控机制与工作原理详解Title: An In-depth Explanation of the Control Mechanism and Working Principles of Remote Control CarsIntroduction:Remote control cars, also known as RC cars, are popular toys and hobbyist vehicles that are controlled wirelessly using a handheld transmitter. These miniature vehicles provide hours of entertainment for both children and adults alike. In this article, we will delve into the control mechanism and working principles behind these fascinating toys.Control Mechanism:The control mechanism of a remote control car consists of two main components: the transmitter and the receiver. The transmitter, held by the operator, sends signals to the receiver in the car. These signals determine the speed, direction, and other functions of the car.The transmitter is equipped with joysticks, buttons, or a combination of both. By manipulating these controls, the operator can send different commands to the receiver. For example, pushingthe joystick forward will send a signal to the receiver to move the car forward, while pulling it back will make the car reverse. Similarly, turning the joystick left or right will steer the car accordingly.The transmitter and receiver communicate using radio waves. The transmitter emits radio signals at a specific frequency, which are received by the receiver in the car. The receiver decodes these signals and converts them into electrical impulses that control the various motors, servos, and other components of the car.Working Principles:Remote control cars are powered by electric motors, which convert electrical energy into mechanical motion. These motors can be either brushed or brushless. Brushed motors use brushes and a commutator to transfer electrical current to the rotor, while brushless motors use electronic controllers for this purpose.The motors drive the wheels of the car, allowing it to move forward, backward, and turn. The speed of the car is determined by the voltage applied to the motors, which is controlled by the transmitter. The receiver receives the speed command from thetransmitter and adjusts the voltage accordingly.In addition to the basic motion control, remote control cars often feature additional functions such as lights, sound effects, and even suspension systems. These functions are controlled by additional circuits and servos, which receive signals from the receiver and actuate the desired actions.Conclusion:Remote control cars offer a fun and interactive way to experience the thrill of driving. Understanding their control mechanism and working principles allows us to appreciate the engineering behind these miniature marvels. Whether used for leisure or competition, remote control cars continue to captivate enthusiasts of all ages.标题：遥控车的操控机制与工作原理详解简介：遥控车，又称为遥控汽车，是一种受欢迎的玩具和爱好者车辆，通过手持遥控器无线操控。
汽车遥控器是什么原理
汽车遥控器是什么原理
汽车遥控器的原理是利用无线电技术实现远程控制汽车的操作。
具体来说，汽车遥控器由发射器和接收器两部分组成。
发射器：发射器是由按键和射频发射器芯片组成。
当按下发射器上的按钮时，射频发射器芯片会将发射信号编码，并通过天线发射出去。
接收器：接收器通常安装在汽车的电子控制单元中。
接收器由接收器芯片和解码器组成。
当接收器芯片接收到发射器发射的信号后，会将信号解码，并将解码后的指令传递给电子控制单元。
当车主按下发射器上的按钮时，发射器会将指令信号编码并发送出去。
接收器接收到信号后，解码器会将信号解析成相应的指令，例如解锁、上锁、开启尾箱等。
然后，接收器将解码后的指令传递给汽车的电子控制单元，从而实现对汽车的控制操作。
整个过程通过无线电波传输信号，使车主能够远程操控汽车，提高了便捷性和安全性。
汽车遥控开关原理
汽车遥控开关原理
汽车遥控开关是一种通过无线电信号来实现车辆启动和停止的装置。
它的原理是基于无线电通信技术和车辆电子系统的相互配合。
首先，遥控器是用来发送无线电信号的装置。
当车主按下遥控器上的按钮时，遥控器会通过内置的无线电发射器将一个特定的编码信号发送出去。
接下来，车辆内部配备了一个接收装置。
这个接收装置通常由一个无线电接收器和一个解码器组成。
当车主按下遥控器按钮时，车辆的接收装置会接收到发送出来的信号。
一旦接收到信号，接收装置会将接收到的信号传递给车辆电子系统进行处理。
车辆电子系统首先会对接收到的信号进行解码，确定它是否是有效的信号。
如果解码成功，车辆电子系统会根据信号的内容执行相应的操作。
比如，如果接收到的信号是启动指令，车辆电子系统会启动发动机；如果接收到的信号是停止指令，车辆电子系统会关闭发动机。
整个过程中，遥控开关起到了传递无线电信号的作用，而车辆内部的接收装置和电子系统则负责接收、解码和执行指令。
这种原理使得车主可以实现远距离的车辆控制，提升了驾驶的便利性和安全性。
遥控玩具小汽车的原理
遥控玩具小汽车的原理
遥控玩具小汽车的工作原理通常如下:
1. 遥控器发出特定频率的无线电信号,通过天线发送。
2. 汽车上的接收天线接收到此无线电信号。
3. 接收器对信号进行解码,转换为电子信号。
4. 解码后的电子信号输入给电子控制电路。
5. 电子控制电路再将信号转换为导控电机的转向和电机的工作。
6. 导控电机控制前轮的左右转向。
7. 电机通过小齿轮带动后轮。
8. 汽车按照遥控器的指令前进、转向、加速或者倒车。
9. 有的汽车还会发出音效。
10. 电池为遥控器和汽车供电。
11. 一些汽车可以通过编程设置行为模式。
12. 遥控距离一般10-20米。
总之,无线电遥控与电子控制技术是小汽车遥控的核心。
遥控车原理
遥控车原理
遥控车是一种受到很多孩子和成年人喜爱的玩具，它能够通过遥控器实现前进、后退、转弯等各种动作。
那么，遥控车的原理是什么呢？接下来，我们将从遥控器和车辆两个方面来详细介绍遥控车的原理。
首先，我们来看看遥控器的原理。
遥控器是通过无线电波来传输指令给遥控车
的装置。
当我们按下遥控器上的按钮时，遥控器内部的电路会产生相应的信号，并将这个信号转化为无线电波发送出去。
这些无线电波会被遥控车内部的接收器接收到，并转化为电信号，然后再传输给车辆的电路系统。
因此，遥控器的原理可以简单概括为，通过产生无线电波来传输指令。
接着，我们来了解一下遥控车内部的原理。
遥控车内部的核心部件是电路系统
和电机。
当接收到遥控器传来的信号后，电路系统会解析这个信号，并根据指令控制电机的转动。
比如，当我们按下前进按钮时，遥控器会发送前进指令的无线电波，接收器接收到信号后，电路系统会让电机转动，从而驱动车辆前进。
同理，后退、转弯等动作也是通过类似的原理实现的。
因此，遥控车的原理可以简单概括为，通过接收无线电波信号来控制电机的转动，从而实现各种动作。
总的来说，遥控车的原理可以归纳为遥控器产生无线电波信号，车辆接收并解
析信号，控制电机的转动。
通过这种方式，我们可以轻松地操控遥控车，让它完成各种动作。
当然，现在的遥控车技术已经非常成熟，不仅可以实现基本的前进、后退、转弯，还可以做出更加复杂的动作，比如翻滚、跳跃等。
希望通过本文的介绍，你对遥控车的原理有了更深入的了解。
儿童遥控玩具车原理图
⼉童遥控玩具车原理图要求遥控车由遥控器和被遥控器车两部分组成，其中遥控器上五个控制键控制遥控车的运动，它们分别是前进、后退、加速、左转、右转这五个功能。
遥控器车通过接受遥控器发来的信号来完成相应的前进、后退、加速、左转、右转这五个动作。
同时⼩车在转向的时候亮对应的转向灯。
控制芯⽚的选择 SM6136/SM6135是专门为⽆线电遥控车设计的集成电路，性能稳定价格低廉。
SM6136芯⽚把按键信息编制成特殊的串⾏数字编码，经外围电路⾼频调制发射出去。
SM6135接收芯⽚接收经外围线路解调的编码信号，经芯⽚内部的解码电路解码后，送出相应的控制信号去控制⼩车的运⾏。
SM6136芯⽚管脚说明如表1所⽰。
SM6135芯⽚管脚说明如表2所⽰。
电路设计具体电路如上图、下图所⽰。
上图为发射原理图（遥控器部分），下图为接收原理图（遥控器车部分）。
图中的按键信息经SM6136芯⽚编码后由8脚发出，但编码电路产⽣的指令信号都是频率较低的电信号，⽆法直接传送到遥控⽬标上去，将指令信号载在⾼频信号（载波）上送到发射电路，才能由发射天线发送出去。
发射原理图中的Ql、Xl、L1、C2、C3构成了⾼频信号发⽣器，编码信号借助⾼频信号调制后通过发射回路经天线发射出去。
接收机由接收电路及译码电路组成，接收电路⼜包括⾼频部分及解调器部分。
由接收天线送来的微弱信号经接收机⾼频部分的选择和放⼤后，送到解调器。
本设计的译码电路就是由SM6135芯⽚来完成的。
执⾏电路把指令信号放⼤到具有⼀定的功率，⽤以驱动执⾏机构。
执⾏机构将电能转变为机械动作，是⽤来驱动电机的转动，从⽽实现对被控⽬标的转向、前进、后退等功能。
值得注意的是频率，防⽌多台遥控车在⼀起玩时因频率相同⽽相互⼲扰⽆法单独控制。
每个遥控器车都应当选择不同的频率进⾏控制。
在原理图中给出了⼏种不同频率段的元件参数，根据实际情况⾃由选择。
参数不是绝对的，要根据调试时的实际情况作细微调整，以便达到控制灵敏、控制距离长远要求。
遥控玩具车原理图
遥控玩具车原理图
今天介绍这款遥控车采用台湾瑞昱公司生产的专用于遥控车模的ＣＭＯＳ大规模集成电路ＴＸ－２／ＲＸ－２。
该集成电路具有５种控制功能，即前进、后退加速、左转和右转等。
由于采用了编码发射及解码接收电路，所以具有较高的抗干扰性能。
图２为接收机电路，在发射端发出的高频信号经接收天线接收，Ｑ１、Ｌ２、Ｃ２、Ｃ３等构成的超再生接收电路，Ｌ２、Ｃ２为并联谐振回路，其作用是选频，Ｃ３为超再生正反馈电容，调整Ｌ２可改变接收频率。
Ｒ１、Ｒ２、Ｃ５决定超再生的熄灭电压。
接收信号经Ｒ４、Ｃ７送入译码电路ＲＸ－２的{14}脚进行放大，放大后的信号由{1}脚输出经Ｒ８送入译码信号输出端{3}脚进行译码。
当译码电路将收到的信号译码后，若是前进信号，则{11}脚输出高电平，Ｑ１１导通→Ｑ１２、Ｑ１３分别导通，＋４。
５Ｖ等经Ｑ１２→ＭＡ→ＭＢ→Ｑ１３→地，电机正转，车子前进，其他功能依此类推，不再赘述。
Ｒ９为振荡电阻。
ＲＸ－２中的{6}、{7}、{10}、{11}、{12}脚分别为右转、左转、后退、前进、加速等功能的输出端。
Ｒ２０、Ｄ１、Ｃ１、Ｃ１４组成简单的稳压电路，为ＲＸ－２提供稳定的工作电压，Ｄ２为隔离二极管。
为使该车更加美观逼真，如图２中所示。
用两只小灯泡，两只ＬＥＤ按图安装，小灯泡作遥控车的前大灯使用，ＬＥＤ为倒车灯。
当车子前进时，大灯亮，ＬＥＤ反偏不亮；倒车时在前大灯亮着的同时，ＬＥＤ为正偏也亮起来作倒车灯使用。
夜晚玩车时，更为有趣。
汽车遥控器原理
汽车遥控器原理
汽车遥控器是一种先进的技术，现如今应用广泛。
汽车遥控器原
理是怎样的呢？下面我们一步步来了解。
1. 遥控器的工作原理
汽车遥控器由遥控器本身和车辆电子系统组成，它们之间通过无
线电波进行通信。
遥控器中的芯片产生无线电信号，这个信号会被车
辆电子系统接收，以执行命令。
无线电波通过遥控器的天线发送出去，车辆电子系统中的接收器通过它的天线接收信号。
接着，车辆电子系
统中的控制模块便会执行相关的操作，如开门、关闭大灯等。
2. 遥控器的核心
汽车遥控器中的核心是微控制器，它是所有遥控器芯片的大脑。
它不仅能识别遥控器中按下的按键，还可以产生无线电信号并将信号
发送给车辆。
微控制器可以存储多个程序，每个程序对应不同的控制
功能。
这意味着，一个遥控器可以对多个车辆进行控制。
3. 遥控器的制作原理
汽车遥控器的外壳是一种塑料壳体，里面放置电路板和电池。
遥
控器电路板上布置着许多元器件，比如：微控制器、晶体管、电容、
电感等，这些元器件组成了遥控器电路。
电路板连接一个电池组并通
过平面电缆连接遥控器的按键。
按键与微处理器相连。
4. 遥控器的加密技术
为了增强汽车遥控器的安全性，在遥控器的通讯过程中需要使用
加密技术。
加密技术包括对信号进行编码、加密和频谱扩频等，这样
即使黑客截获到无线电信号也无法进行解密。
总之，汽车遥控器原理涵盖了许多方面，从遥控器本身到车辆电
子系统，再到加密技术等等，这些安全和方便的技术已经深入到人们
的生活中。
