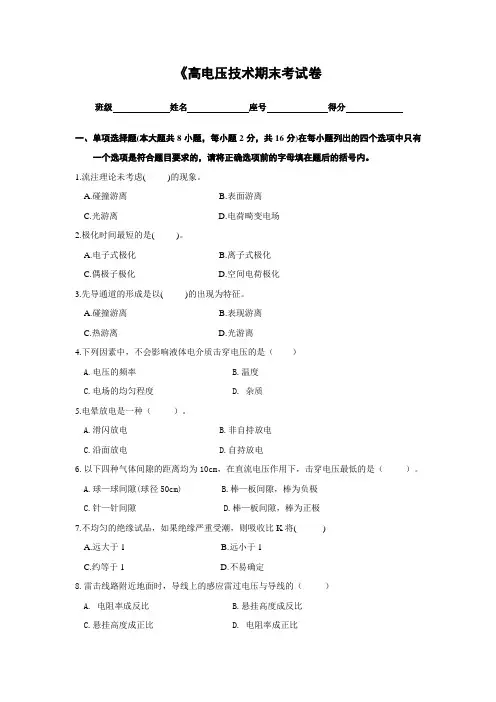

高电压技术考试卷-与参考答案
《高电压技术期末考试卷班级姓名座号得分一、单项选择题(本大题共8小题，每小题2分，共16分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.流注理论未考虑( )的现象。
A.碰撞游离B.表面游离C.光游离D.电荷畸变电场2.极化时间最短的是( )。
A.电子式极化B.离子式极化C.偶极子极化D.空间电荷极化3.先导通道的形成是以( )的出现为特征。
A.碰撞游离B.表现游离C.热游离D.光游离4.下列因素中，不会影响液体电介质击穿电压的是（）A.电压的频率B.温度C.电场的均匀程度D. 杂质5.电晕放电是一种（）。
A.滑闪放电B.非自持放电C.沿面放电D.自持放电6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（）。
A.球—球间隙(球径50cm)B.棒—板间隙，棒为负极C.针—针间隙D.棒—板间隙，棒为正极7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( )A.远大于1B.远小于1C.约等于1D.不易确定8.雷击线路附近地面时，导线上的感应雷过电压与导线的（）A. 电阻率成反比B.悬挂高度成反比C.悬挂高度成正比D. 电阻率成正比二、填空题(本大题共9小题，每空1分，共18分)1.固体电介质电导包括_______电导和_______电导。
2.极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。
3.电介质的极化形式包括________、________、________和夹层极化。
4.气体放电现象包括_______和_______两种现象。
5.带电离子的产生主要有碰撞电离、______、______、表面电离等方式。
6.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。
7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。
8.在接地装置中，接地方式可分为________、________、________。
高电压技术试卷AB_配套习题及答案汇总
贵州电力职业技术学院2010—2011学年第二学期期末基础复习《高电压技术》试卷（A ）一、填空题（本大题共10小题，每小题1分，共10分）1．在末端开路的情况下，波发生反射后，导线上的电压会______。
2．每一雷暴日、每平方公里地面遭受雷击的次极化数称为___________。
3．极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。
4．先导放电与其它放电的典型不同点是出现了___________。
5．波阻抗为Z 的线路末端接负载电阻R ，且R=Z ，当入射波U0入侵到末端时，折射系数α=___________。
6．Z 1、Z 2两不同波阻抗的长线相连于A 点，行波在A 点将发生反射，反射系数β的取值范围为________。
7. 当导线受到雷击出现冲击电晕以后，它与其它导线间的耦合系数将________。
8．衡量输电线路防雷性能的主要指标是雷击跳闸率和___________。
9. 电源容量越小，空载长线的电容效应________。
10．根据巴申定律，在某一PS 值下，击穿电压存在________值。
二、单项选择题（本大题共10小题，每小题2分，共20分）11、流注理论未考虑( )的现象。
A.碰撞游离B.表面游离C.光游离D.电荷畸变电场12、波在线路上传播，当末端短路时，以下关于反射描述正确的是______。
A.电流为0，电压增大一倍B.电压为0，电流增大一倍C.电流不变，电压增大一倍D.电压不变，电流增大一倍班级： 姓名： 学号 得分：装 订 线13、极化时间最短的是( )A.电子式极化B.离子式极化C.偶极子极化D.空间电荷极化14、雷电流通过避雷器阀片电阻时，产生的压降称为( )A．额定电压 B．冲击放电电压C．残压 D．灭弧电压15、GIS变电所的特点之一是( )A．绝缘的伏秒特性陡峭 B．波阻抗较高C．与避雷器的电气距离较大 D．绝缘没有自恢复能力16、保护设备S1的伏秒特性V1—t与被保护设备S2的伏秒特性V2—t合理的配合是( )A．V1—t始终高于V2—t B．V1—t始终低于V2—tC．V1—t先高于V2—t，后低于V2—tD．V1—t先低于V2—t，后高于V2—t17、介质损耗角正切值测量时，采用移相法可以消除( )的干扰。
高电压技术答案
《高电压技术》习题答案一、单选题（小四号宋体）1.以下属于操作过电压的是（ B ）。
A．工频电压升高B．电弧接地过电压C．变电所侵入波过电压D．铁磁谐振过电压2.下列电介质中属于离子结构的是（ D ）。
A. 纤维B. 变压器油C. 空气D. 云母3.解释气压较高、距离较长间隙中的气体放电过程可用（B ）。
A．汤逊理论B．流注理论￥C．巴申定律D．小桥理论4.电晕放电是一种（ A ）。
A．自持放电B．非自持放电C．电弧放电D．沿面放电5.冲击系数是（ B ）冲击放电电压与静态放电电压之比。
A．25%B．50%C．75%D．100%6.工频耐压试验一般要求持续（C ）的耐压时间。
A. 3 minB. 2 minC. 1 minD. 5 min7.（8.波阻抗为Z的线路末端接负载电阻R，且R＝Z，入射电压U0到达末端时，波的折反射系数为（A）A.折射系数α＝1，反射系数β＝0B.折射系数α＝－1，反射系数β＝1C.折射系数α＝0，反射系数β＝1D.折射系数α＝1，反射系数β＝－19.避雷针的保护范围通常是指雷击概率为（ C ）。
A. 0%的空间范围B. 1%的空间范围C. %的空间范围D. 10%的空间范围10.阀式避雷器的保护比是指残压与（A ）电压之比。
A．灭弧B．额定）C．冲击电压 D. 工频放电11.当避雷器与被保护设备之间有一定距离时，若有雷电波侵入,则在被保护设备绝缘上出现的过电压将比避雷器的残压（ B ）。
A. 低一个ΔU；B. 高一个ΔU；C. 一样大；D. 不一定12.切除空载变压器出现过电压的主要原因是( D )。
A. 电弧重燃B. 中性点不接地C. 电容效应D. 截流现象13.SF6气体具有较高绝缘强度的主要原因之一是（ D ）。
A．无色无味性B．不燃性C．无腐蚀性D．电负性14.'15.冲击系数是（ B ）冲击放电电压与静态放电电压之比。
A．25%B．50%C．75%D．100%16.我国国家标准规定的雷电冲击电压标准波形通常可以用符号（ C ）表示。
重庆大学---2008-2009-06级高电压技术_A答案
重庆大学 高电压技术 课程试卷A卷B卷2008 ~2009 学年 第 2 学期开课学院： 电气学院 课程号： 6000490 考试日期：16/5/2009考试方式：开卷闭卷 其他 考试时间： 120 分钟一、 单项选择题（1分/每小题，共10分）1. 下列各项中与电晕放电无关的是 A 。
A ．均匀电场B ．自持放电C ．进线段保护D ．电能损耗 2. 在极不均匀电场中，与极性效应无关的是 B 。
A ．空间电荷B ．非自持放电C ．电晕放电D ．正负50%放电电压3. 直流电压分别作用于以下四种距离均为10 cm 的气体间隙时击穿电压最低的是A 。
A.针（+）—板（–）B.针（–）—板（+）C.针—针D.球—球 (球径50cm)4. 均匀电场中的同一间隙, 当介质为 B 时其沿面工频闪络电压为最高。
A ．空气B ．石蜡C ．玻璃D ．陶瓷5. 通过绝缘电阻的测量可发现电气设备绝缘的缺陷是 D 。
A ．气泡B ．杂质C ．分层脱开D ．瓷质绝缘表面污秽6. 工程上直流高电压电压值的测量不能采用 C 。
A ．球隙B ．电阻分压器C ．电容分压器D ．静电电压表7. 电力工程中电气设备最常见的耐压试验是 B 耐压试验。
A ．直流 B ．工频交流 C ．雷电冲击 D ．操作冲击 8. 雷直击110kV 架空输电线路导线时的耐雷水平大约是 D 。
A ．3.5kVB ．3.5kAC ．7kV D. 7kA 9. 变电站中变压器到避雷器的最大允许电气距离与D 。
A.侵入波的幅值成反比 B.避雷器残压成正比 C.变压器的冲击耐压值成反比 D.侵入波陡度成反比10. 不带高压并联电抗器的空载长线路沿线工频电压的分布按 B 。
A.直线规律B.余弦规律C.正弦规律D.指数规律二、 填空题（1分/每小题，共30分）1. 气体中带电质点的产生途径主要来自气体（空间游离）和 电极(表面游离)。
2. 解释气体放电机理的基本理论主要是 汤逊理论 和 流注理论 。
《高电压技术》参考答案
参考答案第一章电介质的极化、电导和损耗一、单项选择题：1. D2. D3. B二、填空题：1. 增大了2．电子式极化、离子式极化、偶极子式极化、空间电荷极化（夹层式极化）3．在电场作用下极化程度的物理量4．电子式极化、离子式极化5．偶极子式极化、空间电荷极化（夹层式极化）6．大些7．离子性、电子性8．电导强弱程度9．电场强度、温度、杂质10．体积电导、表面电导11．电导损耗、极化损耗12．电导13．δωCtgU214．电导三、简答题1．答：电介质的电导为离子性电导，随着温度的升高，分子的热运动加剧，分子之间的联系减弱，介质中离解出的离子数目增多，所以电导率增大。
而导体的电导是电子性电导，温度升高，分子的热运动加剧，电子在电场作用下定向运动时遇到的阻力增大，所以电导率降低。
2．答：不同。
电介质在直流电压作用下只有电导损耗，而在交流电压作用下除了电导损耗外还有周期性极化引起的极化损耗，所以同样条件下，电介质在交流电压下的损耗大于直流电压下的损耗。
3．答：电介质的电导是离子性电导，而金属导体的电导是电子性电导；电介质的电导率小，导体的电导率大；随温度升高，电介质的电导率增大，导体的电导率减小。
第二章气体电介质的击穿特性一、单项选择题：1．B 2. C 3. A 4. C 5. B 6. D 7. A8. C 9. D 10. A11. D 12. B 13. C 14. C二、填空题：1. 辉光放电、火花放电、电弧放电、电晕放电2．最小3．升高4．空间光游离5．棒—棒6．扩散7．改善电场分布、削弱气隙中的游离过程8．固体介质9．20℃、101.310．低11．增大12．250/250013．空间电荷14．增大三、简答题1．答：（1）因棒极附近场强很高，不论棒的极性如何，当外加电压达到一定值后，此强场区内的气体首先发生游离。
当棒具有正极性时，间隙中出现的电子向棒极运动，进入强电场区，引起碰撞游离，形成电子崩。
重庆大学智慧树知到“电气工程及其自动化”《高电压技术》网课测试题答案1
长风破浪会有时，直挂云帆济沧海。
住在富人区的她重庆大学智慧树知到“电气工程及其自动化”《高电压技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.电晕放电是一种()。
A、自持放电B、非自持放电C、沿面放电D、滑闪放电正确答案：A2.阀型避雷器的基本元件为()。
A、非线性电阻(阀片)B、间隙C、瓷瓶D、棒形电极正确答案：ABC3.地面落雷密度是指()地面上的平均落雷次数。
A、每个月每平方公里B、每个月每平方米C、每个雷电日每平方公里D、每个雷电日每平方米正确答案：C4.空载线路合闸的时候，可能产生的最大过电压为()。
A、1.5EmB、2EmC、3EmD、4Em 正确答案：C5.下列对波阻抗的描述不正确是()。
A、波阻抗是前行波电压与前行波电流之比B、波阻抗的大小与线路的几何尺寸无关C、对于无损输电线路，波阻抗等于(L/C)的平方根D、对于电源来说波阻抗与电阻是等效的正确答案：B6.下述极化现象中，极化时间最短的是()。
A、电子式极化B、离子式极化C、偶极子极化D、空间电荷极化正确答案：A7.氧化锌阀片具有很理想的非线性伏安特性()。
A、正确B、错误正确答案：A8.实际中以变压器承受多次截波的能力(多次截波耐压值uj)表示承受雷电波的能力()。
A、正确B、错误正确答案：A9.变电站中变压器到避雷器的最大允许电气距离与()。
A、侵入波的幅值成反比B、避雷器残压成正比C、变压器的冲击耐压值成反比D、侵入波陡度成反比正确答案：D10.空载线路合闸过电压作用的主要影响因素是()。
A、合闸相位B、线路损耗C、线路上残压D、单项自动重合闸正确答案：A11.吸收比正确答案：加压60秒测量的绝缘电阻与加压15秒测量的绝缘电阻的比值12.当沿闪络通道流过的工频短路电流的电弧持续燃烧，线路才会跳闸停电()。
A、正确B、错误正确答案：A13.空载线路合闸过电压的影响因素有()。
A、合闸相位B、线路损耗C、线路上残压的变化D、单相自动重合闸正确答案：ABCD14.ZnO避雷器的主要优点有()。
高电压技术试卷AB_配套习题及答案
高电压技术试卷AB_配套习题及答案贵州电力职业技术学院2021―2021学年第二学期期末基础复习得分：《高电压技术》试卷（a）题号一二三四五六总分罚球一、填空题（本大题共10小题，每小题1分后，共10分后）线1．在末端开路的情况下，波发生反射后，导线上的电压会______。
2．每一雷暴日、每平方公里地面遭遇雷电的次极化数称作___________。
号3．极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。
学4．先导振动与其它振动的典型不同点就是发生了___________。
订5．波阻抗为z的线路末端接负载电阻r，且r=z，当入射波u0入侵到末端时，折射系数α=___________。
6．z1、z2两相同波阻抗的长线相连于a点，行波在a点将出现散射，反射系数β的值域范围为________。
7.当导线受到雷击出现冲击电晕以后，它与其它导线间的耦合系数将________。
：8．来衡量电网线路防火性能的主要指标就是雷电停水率为和___________。
名装姓9.电源容量越小，空载长线的电容效应________。
10．根据巴申定律，在某一ps值下，打穿电压存有________值。
二、单项选择题（本大题共10小题，每小题2分，共20分）11、西源理论未考量()的现象。
：a.碰撞游离b.表面游离级班c.光游离d.电荷畸变电场12、波在线路上传播，当末端短路时，以下关于反射描述正确的是______。
a.电流为0，电压减小一倍b.电压为0，电流增大一倍c.电流维持不变，电压减小一倍d.电压不变，电流增大一倍113、极化时间最短的是()a.电子式极化b.离子式极化c.偶极子极化d.空间电荷极化14、雷电流通过避雷器阀片电阻时，产生的压降称作()a．额定电压b．冲击放电电压c．残压d．灭弧电压15、gis变电所的特点之一是()a．绝缘的伏秒特性平缓b．波阻抗较低c．与避雷器的电气距离较大d．绝缘没有自恢复能力16、维护设备s1的伏秒特性v1―t与被维护设备s2的伏秒特性v2―t合理的协调就是()a．v1―t始终高于v2―tb．v1―t始终低于v2―tc．v1―t先低于v2―t，后高于v2―td．v1―t先低于v2―t，后高于v2―t17、介质损耗角正弦值测量时，使用安远Nashik可以消解()的阻碍。
最新重庆大学高电压技术试题
重庆大学《高电压技术课程》2009年一、选择题1．解释电压较高、距离较长的间隙中的气体放电过程可用（）。
A．汤逊理论 B．流注理论 C．巴申定律 D．小桥理论2．若固体电介质被击穿的时间很短、又无明显的温升，可判断是（）。
A．电化学击穿 B．热击穿 C．电击穿 D．各类击穿都有3．下列试验中，属于破坏性试验的是（）。
A．绝缘电阻试验 B．冲击耐压试验 C．直流耐压试验 D．局部放电试验4．输电线路的波阻抗的大小与线路的长度（）。
A．成正比 B．成反比 C．无关 D．不确定5．下列不属于输电线路防雷措施的是（）。
A．架设避雷线 B．架设耦合地线 C．加设浪涌吸收器 D．装设自动重合闸二、填空题（1）带电质点可由碰撞、光、热和表面形式的游离形成。
（2）与均匀电场的放电过程相比，极不均匀电场的放电具有电晕放电和极性效应的特点。
（3）影响气体间隙击穿电压的主要因素有电场形式、电压波形和气体的性质和状态。
（4）大型高电压试验设备通常包括工频高电压试验设备，直流高电压发生器，冲击电压发生器。
（5）我国现行标准雷电亚冲击波头时间为1.2μs，操作冲击电压波尾时间为2500μs。
（6）测量冲击电压分压器通常有电阻和电容两类。
（7）分布参数导线波过程中，导线上的电压为前行电压波和反行的叠加。
（8）导线1上有电压波u传播时，与导线1平行的导线2上会产生感应电压波，两根导线之间距离越近导线2上的电压波越大。
（9）雷电冲击波作用下，变压器绕组起始电位大部分压降降落在绕组首端附近，雷电冲击波越大陡度越大，变压器绕组纵绝缘上承受的电压越高，变压器绕组稳态电位分布与变压器的中性点接地方式有关。
接地的三相变压器在三相同时进波的暂态过程中绕组中部处的电压幅值最高。
（10）阀型避雷器主要由火花间隙和阀片构成，残压为避雷器动作后雷电流通过避雷器在避雷器产生的压降。
（11）输电线路保护角越小，绕击率越小。
（12）在直配电机防雷接线中，为限制保护10kV直配电机的FCD型避雷器流过的雷电冲击电流不超过3kA，所以需在直配进线处加装电缆和管型避雷器进行分流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆大学 高电压技术 课程试卷
2008 ~2009 学年 第 2 学期
开课学院： 电气学院 课程号： 6000490 考试日期：16/5/2009
考试方式：
考试时间： 120 分钟
一、 单项选择题（1分/每小题，共10分）
1. 下列各项中与电晕放电无关的是 A 。
A ．均匀电场
B ．自持放电
C ．进线段保护
D ．电能损耗 2. 在极不均匀电场中，与极性效应无关的是 B 。
A ．空间电荷
B ．非自持放电
C ．电晕放电
D ．正负50%放电电压
3. 直流电压分别作用于以下四种距离均为10 cm 的气体间隙时击穿电压最低的是
A 。
A.针（+）—板（–）
B.针（–）—板（+）
C.针—针
D.球—球 (球径50cm)
4. 均匀电场中的同一间隙, 当介质为 B 时其沿面工频闪络电压为最高。
A ．空气
B ．石蜡
C ．玻璃
D ．陶瓷
5. 通过绝缘电阻的测量可发现电气设备绝缘的缺陷是 D 。
A ．气泡
B ．杂质
C ．分层脱开
D ．瓷质绝缘表面污秽
6. 工程上直流高电压电压值的测量不能采用 C 。
A ．球隙
B ．电阻分压器
C ．电容分压器
D ．静电电压表
7. 电力工程中电气设备最常见的耐压试验是 B 耐压试验。
A ．直流 B ．工频交流 C ．雷电冲击 D ．操作冲击 8. 雷直击110kV 架空输电线路导线时的耐雷水平大约是 D 。
A ．3.5kV
B ．3.5kA
C ．7kV D. 7kA 9. 变电站中变压器到避雷器的最大允许电气距离与
D 。
A.侵入波的幅值成反比 B.避雷器残压成正比 C.变压器的冲击耐压值成反比 D.侵入波陡度成反比
10. 不带高压并联电抗器的空载长线路沿线工频电压的分布按 B 。
A.直线规律
B.余弦规律
C.正弦规律
D.指数规律
二、 填空题（1分/每小题，共30分）
1. 气体中带电质点的产生途径主要来自气体（空间游离）和 电极(表面游离)。
2. 解释气体放电机理的基本理论主要是 汤逊理论 和 流注理论 。
3. 非标准大气条件下的放电电压应该进行 温度、湿度 及气压（海拔高度）
的校正。
4. SF 6气体具有优异的 绝缘 性能和 灭弧 性能而被广泛用于高压电器中。
5. 电压作用下介质的基本电气性能有 极化 、 电导 和 介质损耗 。
6. 电气设备中固体介质不仅电气上要起 绝缘 作用而且往往还要起 机械
作用，固体介质的击穿除了 电 击穿和 热 击穿外主要是 电化学 击穿引起
的。
7. 可用 球隙 、 静电电压表 和 分压器+低压表 对交流高电压进行测量。
8. 多级冲击高电压的产生原理是先对电容器 并联 充电, 然后利用点火球隙 的
放电再通过电容器 串联 放电来实现的。
命
题人：刘渝根
组题人：刘渝根
审题人：司马文霞
命题
时间
：
2009.5
教
务处制
学院 专业、班 年级 学号 姓名
公平竞争、诚实守信、严肃考纪、拒绝作弊
封
线
密
9. 衡量输电线路防雷性能优劣的指标是耐雷水平和雷击跳闸率。
10. 雷电冲击波作用下，单相变压器绕组起始电位分布使绕组首端纵绝缘上承
受的电压最高，从起始电位分布到稳态分布的过渡过程中绕组主绝缘上就可能承受较高的电压。
11. 确定220kV及以下变电站电气设备绝缘水平时主要考虑雷电过电压水平，这
与避雷器的残压密切相关，而确定超高压电网变电站电气设备绝缘水平时就主要考虑内部（操作）过电压水平。
三、名词解释（2分/每小题，共8分）
1. 光游离：光子与气体分子或原子碰撞产生出光电子的游离。
2. 吸收比：R15’’ /R60’’(小电容量试品) R1’ /R10’ (大电容量试品)
3. 地面落雷密度：一个雷电日每km2的地面上落雷的次数（次/雷电日.km2）
4. 内部过电压倍数：内部过电压幅值与最大运行相电压幅值之比。
四、简答题（4分/每小题，共16分）
1. 气体放电中汤逊理论和流注理论的自持放电条件？
答：汤逊理论自持放电的条件：γ(eαl-1)≥1 ；流注理论自持放电的条件：流注的形成。
2. 介质极化的种类有哪些？
答：电子位移极化；离子位移极化；转向极化；空间电荷极化。
3. 电气设备高压试验中非破坏（检查）性试验项目主要有哪些？
答：测定绝缘电阻、测定泄漏电流、测定介质损耗因数（tgδ）、局部放电的测试、绝缘油中溶解气体的色谱分析等。
4. 变电站进线段保护的作用有哪些？
答：限制流经避雷器的雷电流和限制侵入波的陡度。
五、综述题（10分/每题，共20分）
1.影响沿面放电电压的因素有哪些?电气工程中提高沿面放电电压的措施有哪些?
答：
影响沿面放电电压的因素有：电场状况和电压波形的影响、气体条件影响、介质材料的影响、介质表面状态的影响（表面粗糙度、雨水、污秽）等；
提高沿面放电电压的措施有：屏障、屏蔽、加电容极板、消除窄气隙、绝缘表面处理、改变局部绝缘体的表面电阻率、强制固定绝缘沿面各点的电位、附加金具、阻抗调节等。
2.直配电机的防雷特点及措施？
答：
特点：1）绝缘易老化；3）冲击耐压低；4）保护用的FCD型避雷器保护裕度低；4）为降低总绝缘压降需将来波陡度限制在a≤5kV/μs。
措施：1）在发电机母线处装1组FCD型避雷器或金属氧化物避雷器，限制过电压幅值；2）在发电机母线上装设并联电容器，降低感应过电压及限制侵入波陡度a；3）直配电机进线处加装电缆和管型避雷器等进线保护措施，以限制流经避雷器的电流小于3kA；4）发电机中性点有引出线时，中性点加装1只避雷器或加大母线并联电容以降低侵入波陡度a。
六、计算题（16分）
如图，容量为无穷大幅值为E的直流电源t=0时刻合闸于波阻抗为Z、长度为l、传播时间为τ末端开路的架空输电线路，试求：
（1）t=τ-及t=τ+时刻线路末端3点的电压
（2）t=2.5τ-及t=2.5τ+时刻线路中点2点的电压
解：分布参数线路上的电压为前行电压波和反行电压波的叠加，即：
u(x,t)=uq(x,t)+uf(x,t)
（1）线路末端开路，相当于末端接有一波阻抗为∞的线路，故3点处电压反射系数βu=1。
uq=E，uf=βu uq=E
t=τ-时，u q尚未达到3点，故u3=0；
t=τ+时，u q到达3点并发生正的全反射u3= u q+u f=2E；
（2）1点为电源电压为E，且电源容量无穷大，故t=τ时3点的反行波到达1点后发生负的全反射；2点在线路中央，故在t=2.5τ时1点的反行波到达2点。
βu′=-1，u f′=βu′u f=-E
t=2.5τ-时，3点的反行波已经经过2点，而1点的反行波尚未到达2点，2点电压u2=u q+u f=2E；
t=2.5τ+时，3点的反行波已经经过2点，且1点的反行波也已经过2点，2点电压u2= u q+u f+u f′=E。
