06导线压接及安装技术交底
电缆头压接安装施工技术交底
四、工艺流程
摇测电缆绝缘→剥电缆皮→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接
（一）、摇测电缆绝缘
（1）选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。
（2）电缆摇测完毕后，应将芯线分别对地放电，然后采用热缩管封端或者防水绝缘胶带封端方法进行密封，防止电缆线芯因裸露在外面而受潮；注意相间的绝缘、相与护套间的绝缘。
2、塑料带应分黄、绿、红、黄绿双色四色，各种螺丝等镀锡件应镀锡良好。
(三)工器具
主要机具：压线钳、电缆断线钳、扳手、钢锉、钢卷尺、摇表、万用表、热风枪（煤气罐）。
三、质量要求
电缆终端头的制作安装应符合规范规定，绝缘电阻合格，电缆终端头固定牢固，芯线与线鼻压接牢固，线鼻与设备螺栓连接紧密，相序正确，绝缘包扎严密。
（2）根据不同的相位，使用黄、绿、红、双色四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
（3）根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内向外穿，平垫和弹簧垫应安装齐全。
（4）对不需接线鼻子的接线端子，电缆线芯刷锡后直接接在设备上，注意压接要牢靠。
六、成品保护
1、加强保卫措施，防止电缆丢失或损坏。
2、电缆头制作完毕以后，应立即与设备联接好，不得乱放，以防损伤成品。
3、在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
4、电缆头系塑料制品，应注意不受机械损伤。
5、施工前保证进柜、进箱处有保护措施。
6、施工时出现，各芯有破皮、烫伤现象，应立即整改。
SG-006
施 工 技 术 交 底
工程名称
xx
建设单位
xx
高压开关安装技术交底
高压开关安装技术交底表C13技术交底记录工程名称交底部位工程编号日期交底内容：高压开关安装1范围本工艺标准适用于6～10kV一般工业与民用建筑电气安装工程的隔离开关、负荷开关安装。
2施工准备2.1设备及材料要求：2.1.1高压开关设备规格、型号、电压等级应符合设计要求。
2.1.2设备应装有铭牌，注明生产厂家及规格、型号，并有产品合格证及技术文件。
2.1.3设备附件齐全，外观检查完好，瓷件无破损及裂纹。
2.1.4安装用的材料均应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀。
除地脚螺栓外，其它紧固螺栓及垫圈均应采纳镀锌件。
2.2重要机具：2.2.1安装机具：电锤、电钻、型钢切断机、电焊机、气焊工具。
2.2.2一般工具：电工工具、手锤、扳手、水平尺、尺类、线坠、高凳。
2.3作业条件：2.3.1土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水。
门窗玻璃安齐，门加锁。
2.3.2预留、预埋件符合设计要求。
2.3.3与高压开关有关的电气设备（如开关柜、变压器）安装完毕，检验合格。
2.3.4施工图纸及技术资料齐全，并有牢靠的安全、消防措施。
2.3.5安装场地清理干净，有适度照明，必要时脚手架搭设安全牢靠。
3操作工艺3.1工艺流程：3.2设备开箱点件：3.2.1设备开箱点件应由安装、供货、建设等单位共同进行。
并做好认真记录。
3.2.2依照设备清单及技术资料，核对设备规格型号是否符合设计要求，附件是否齐全，并有产品合格证。
3.2.3设备外观检查：框架是否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹，拉撑绝缘子两头螺栓是否坚固。
接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。
3.2.4消弧件齐全，无变形及坏损。
3.2.5负荷开关保险管测量无断丝。
3.3型钢支架制作安装：3.3.1高压开关安装固定方式一般有三种：3.3.1.1采纳混凝土灌注燕尾螺栓靠墙直接安装；3.3.1.2采纳预埋钢板安装，安装时先加工一套与设备框架尺寸相同的型钢支架，将支架焊在预埋钢板上，然后安装设备；3.3.1.3采纳穿墙螺栓安装。
高压电缆安装安全技术交底模板
一、工程名称及概况1. 工程名称：[工程名称]2. 工程概况：[简要介绍工程规模、地点、施工内容等]二、安全交底目的为确保高压电缆安装施工过程中的安全，预防事故发生，特进行安全技术交底。
三、施工人员要求1. 施工人员必须经过专业培训，具备高压电缆安装相关知识和技能。
2. 施工人员应熟悉本工程的安全技术交底内容，并严格执行。
3. 施工人员必须持证上岗，严禁无证操作。
四、安全技术交底内容1. 人员安全（1）施工人员进入现场必须穿戴好安全帽、工作服、防护手套等个人防护用品。
（2）高处作业时，必须系好安全带，佩戴安全帽，确保人身安全。
（3）施工人员应严格遵守操作规程，严禁酒后作业、疲劳作业。
2. 设备安全（1）施工前应检查施工设备，确保设备完好、运行正常。
（2）使用电气设备时，必须确保设备接地良好，防止漏电事故发生。
（3）电缆敷设过程中，应避免电缆受到外力损伤，如刮擦、弯曲等。
3. 施工现场安全（1）施工现场应设置明显的安全警示标志，禁止无关人员进入。
（2）施工区域应设置安全通道，确保人员通行畅通。
（3）施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故发生。
4. 电缆敷设安全（1）电缆敷设前，应检查电缆质量，确保电缆无破损、老化等问题。
（2）电缆敷设过程中，应保持电缆弯曲半径符合要求，避免电缆损坏。
（3）电缆敷设完毕后，应对电缆进行绝缘测试，确保电缆绝缘性能良好。
5. 电缆连接安全（1）电缆连接前，应检查连接部位是否清洁、干燥。
（2）电缆连接时，应确保连接牢固，防止连接部位松动、脱落。
（3）电缆连接完成后，应对连接部位进行绝缘测试，确保连接质量。
五、应急措施1. 事故发生后，应立即切断电源，防止事故扩大。
2. 立即组织人员进行救援，确保伤员安全。
3. 保护事故现场，等待相关部门调查处理。
六、安全责任1. 施工单位应确保施工过程中的安全，落实各项安全措施。
2. 施工人员应严格遵守安全技术交底内容，确保自身安全。

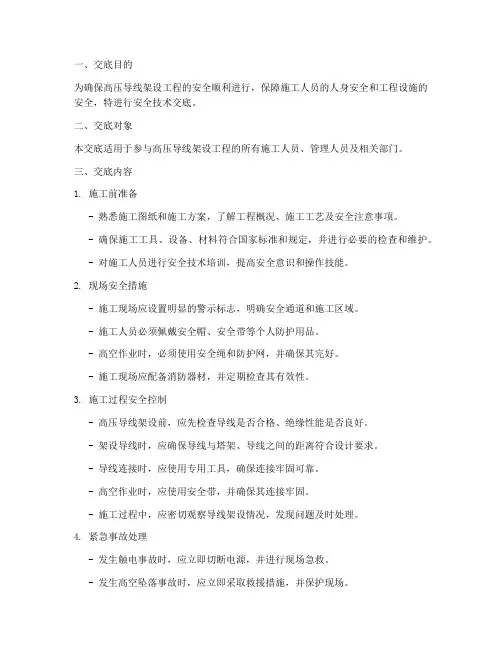

高压导线架设安全技术交底模板
一、交底目的为确保高压导线架设工程的安全顺利进行，保障施工人员的人身安全和工程设施的安全，特进行安全技术交底。
二、交底对象本交底适用于参与高压导线架设工程的所有施工人员、管理人员及相关部门。
三、交底内容1. 施工前准备- 熟悉施工图纸和施工方案，了解工程概况、施工工艺及安全注意事项。
- 确保施工工具、设备、材料符合国家标准和规定，并进行必要的检查和维护。
- 对施工人员进行安全技术培训，提高安全意识和操作技能。
2. 现场安全措施- 施工现场应设置明显的警示标志，明确安全通道和施工区域。
- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 高空作业时，必须使用安全绳和防护网，并确保其完好。
- 施工现场应配备消防器材，并定期检查其有效性。
3. 施工过程安全控制- 高压导线架设前，应先检查导线是否合格、绝缘性能是否良好。
- 架设导线时，应确保导线与塔架、导线之间的距离符合设计要求。
- 导线连接时，应使用专用工具，确保连接牢固可靠。
- 高空作业时，应使用安全带，并确保其连接牢固。
- 施工过程中，应密切观察导线架设情况，发现问题及时处理。
4. 紧急事故处理- 发生触电事故时，应立即切断电源，并进行现场急救。
- 发生高空坠落事故时，应立即采取救援措施，并保护现场。
- 发生火灾事故时，应立即报警，并组织人员疏散和灭火。
四、注意事项1. 施工人员必须严格遵守操作规程，不得违章作业。
2. 施工现场严禁吸烟、饮酒，不得携带易燃易爆物品。
3. 施工人员应保持通讯畅通，确保及时传递信息。
4. 施工过程中，应密切关注天气变化，如遇恶劣天气，应暂停施工。
五、交底人（填写交底人姓名及职务）六、接受人（填写接受人姓名及职务）七、交底日期（填写交底日期）八、附则本安全技术交底模板仅供参考，具体施工过程中应根据实际情况进行调整。
施工过程中，如遇特殊情况，应立即停止施工，并报告相关部门。
配电系统安装安全技术交底模板
一、交底目的为确保配电系统安装过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底内容1. 施工人员安全要求（1）施工人员必须持证上岗，严格遵守国家相关法律法规及施工现场的安全规定。
（2）施工前，需进行安全教育和培训，确保施工人员了解配电系统安装的安全注意事项。
（3）施工时，必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。
2. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，并保持通道畅通。
（2）施工现场应配备必要的消防设施，如灭火器、砂箱等。
（3）施工现场应保持良好的通风，防止有害气体积聚。
3. 配电系统安装安全要求（1）配电系统安装前，应检查施工图纸，了解配电系统结构、设备参数等。
（2）配电系统安装过程中，应严格按照施工图纸和规范要求进行操作。
（3）配电系统安装时，应确保接地可靠，接地电阻值应符合要求。
（4）配电系统安装过程中，应避免交叉作业，确保施工安全。
4. 电缆敷设安全要求（1）电缆敷设前，应检查电缆质量，确保电缆符合国家标准。
（2）电缆敷设过程中，应保持电缆平直，避免扭曲、压扁。
（3）电缆敷设后，应进行绝缘测试，确保电缆绝缘性能良好。
（4）电缆终端接线端子应按规格大小选择，压接牢固，电缆线相序用相色带缠绕整齐。
5. 配电柜安装安全要求（1）配电柜安装前，应检查柜体、开关、保护装置等设备质量，确保符合国家标准。
（2）配电柜安装过程中，应确保柜体安装垂直，柜面整齐、平稳。
（3）底座与柜体固定牢固，底座槽钢与重复接地连接可靠。
（4）配电柜按顺序编号，柜内开关按系统图接线，并标明开关用途、路别。
6. 安全注意事项（1）施工过程中，应严格遵守操作规程，严禁违规操作。
（2）施工人员应随时注意观察现场情况，发现安全隐患及时报告并采取措施。
（3）施工结束后，应对施工现场进行清理，确保无安全隐患。
三、交底要求1. 施工单位应将本安全技术交底内容纳入施工组织设计，并在施工过程中严格执行。
电气安装工程技术交底记录
技术交底记录1、材料规定：1）铁制配电箱（盘）箱体应有一定的机械强度，周围平整无损伤，油漆无脱落, 二层底板厚度不不不小于是1.5mm,但不得采用阻燃型塑料板做二层底板，箱内器具应安装牢固，导线排列整洁压接牢固，应为两部定点产品并有产品合格证O2）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等到。
3）绝缘导线：导线的型号规格必须符合设计规定，并有产品合格。
4）其他材料：电器仪表，熔丝（或熔片），端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2、重要机具：1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。
2）手锤、鎏子、钢锯、锯条、木铿、扁镂、圆牡、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。
3）台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱等。
3、作业条件；1）工艺流程：配电箱盘安装规定----- ►弹线定位----- ►暗装配电箱------- A盘面组装2）配电箱（盘）安装规定A、配是箱应安装在安全、干燥、易操作的场所。
配电箱（盘安装时，其底口距地一般为1.5米，照装时底口距地1.2米，摄影馆装电度表板底口距地不得不不小于1.8米，在同一建筑物内，同类盘的高度应一致，容许偏差为IOmm0B、安装配电箱盘所需的木砖及铁件等到均应预埋挂式配电箱（盘）应采用金居膨胀螺栓固定。
C、铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆，二道。
预埋的多种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面板时，面板线孔应光滑无毛刺，金属应装设绝缘保护套。
D、配电箱（盘）带有器具的铁制盘盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软裸铜线）但PE保护地线不容许运用箱体或盒体串接。
电缆终端及接头制作施工技术(安全)交底
湘质监统编施2015-32施工技术交底记录工程名称：南县人民医院异址新建项目编号：3.4 职业健康安全关键要求电缆头制作安装时，操作人员应穿长袖上衣和长裤，戴手套和护目眼镜，戴脚套。
3.5 环境关键要求施工现场应清洁、无灰尘、光线充足，周围空气不应含有导电粉尘和腐蚀性气体，并避开雾、雪、雨天，选择气候良好的条件下进行操作。
制作塑料绝缘电缆终端头，环境温度及电缆温度一般应在0℃以上。
4、操作工艺：4.1 工艺流程4.1.1 10(6)kV交联聚乙烯绝缘电缆户内、外热缩式电缆终端头制作工艺流程4.1.2 10(6)kV交联聚乙烯绝缘电缆户内、外热缩式电缆接头制作工艺流程设备点件检查→剥除电缆护层→剥铜屏蔽层及半导电层→固定应力管→压接连接管→包绕半导电及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收4.1.3 10(6)kV交联聚乙烯绝缘电缆户内、外干包式电缆终端头制作工艺流程4.1.4 10(6)kV交联聚乙烯绝缘电缆户内、外干包式电缆接头制作工艺流程设备点件检查→剥除电缆护层→剥铜屏蔽层及半导电层→固定应力管→压接连接管→包绕半导电及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收4.1.5 0.6／1kV交联聚乙烯绝缘电缆户内、外干包式电缆头制作工艺流程绝缘检测→剥除电缆护层→焊接地线→包缠电缆→套电缆终端头套→压电缆接线鼻子→电缆与设备连接4.1.6 预制装备式电缆端头制作工艺流程设备点件检查→剥除电缆护层→剥铜屏蔽层及半导电层→绑扎焊接地线→套连接管→套电缆变径头→压接端子→连接电缆头绝缘连接器→压接接线端子→安装电缆连接器堵头→送电运行验收4.1.7 矿物绝缘电缆终端头制作工艺流程定位→固定电缆→绝缘测试→剥除铜护套→密封铜罐安装→灌注填充胶→热缩绝缘套管→固定电缆→接线端子连接→测试绝缘→与设备连接4.1.8 矿物绝缘电缆中间头制作工艺流程定位→绝缘测试→套中间接头附件→剥除铜护套→密封铜罐安装→灌注填充胶→热缩绝缘套管→导线连接→热缩接头绝缘套管→安装中间连接附件→测试绝缘4.2 操作工艺4 2.1. 10(6)kV干包式交联聚乙烯电力电缆终端头制作工艺1) 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。
导线连接及绝缘测试技术交底
3、导线连接后锡焊
导线连接完成后要用锡焊焊接牢靠,使用溶解焊剂流入接头任何部位以增加机械强度和良好导电性能,并避免锈蚀和松动。焊接时锡焊应均匀饱满,表面光滑无尖刺。为确保接头质量从清洁导线、涂抹焊锡膏到焊锡应尽可能短时间进行不然会增加导线氧化程度,影响焊接质量。
1、导线连接
（1）、导线连接时必需先削掉绝缘层后先用软布擦一下去掉导线表面氧化膜再进行连接、加锡焊、包缠绝缘,同时导线接头必需满足下列要求:导线接头要紧密牢靠不能增加导线电阻值;导线接头受力时机械强度不能低于原导线机械强度;导线接头包缠绝缘强度不能低于原绝缘强度。
（2）、导线连接应符合下列要求:绑扎连接处焊锡缝应饱满光滑,焊剂应无腐蚀性,焊接后要清除残余焊剂;套管、接线鼻子选择与导线线芯规格相匹配,压接时压接深度、压口数量和压接长度符合产品技术文件相关要求;剖开导线绝缘层时不应损伤线芯,线芯连接后绝缘带应包缠均匀紧密,接线鼻子根部与导线绝缘层空隙处应采取绝缘带包缠紧密;在分支连接部位干线不应受到支线横向拉力。
审核人
交底人
接收交底人
1、本表由施工单位填写,交底单位与接收交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技术交底记录
表C2-1
编号
06-C2-028
工程名称
青年路居住小区中区6#楼
交底日期
-3-15
施工单位
北京城建六建设工程有限企业
分项工程名称
管内穿线
交底提要
公共部分导线连接及绝缘摇测
交底内容:
分钟后数值,并作好统计。确定绝缘电阻摇测无误后再进行送电试验。
建筑电气技术交底
鲁DQ-004.1□□□鲁DQ-004。
1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□技术交底记录(公司级）鲁DQ-004□□□技术交底记录(公司级）鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□鲁DQ-004□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□单位工程名称日照市城市规划展览馆施工单位山东锦华建设集团有限公司分部工程建筑电气子分部工程供电干线分项工程桥架安装和桥架内电缆敷设日期年月日交底内容：1.电缆桥架安装工艺流程:2.根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.预埋铁件或膨胀螺栓(1) 预埋铁件的自制加工不应小于120mm×80mm×6mm，做法如本标准6.3.7.2图6.3.7.2。
其锚固圆钢的直径不小于10mm。
(2) 紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定(3) 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上，可参见本标准6.3.7.7图表。
4.支、吊架安装(1) 支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺。
(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致。
（4）支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm。
电线敷设安装技术交底记录-范本模板
表C2—1工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中国建筑第五工程局有限公司分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容:一、施工准备(一)作业条件:管内穿线在建筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净。
（二）材质要求： 1、绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证和试验单。
导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准.2、镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。
3、护口：根据管子直径的大小选择相应规格的护口。
4、安全型压线帽：根据导线截面和根数正确选择使用压线帽,并必须有合格证。
5、连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证.6、接线端子（接线鼻子)：根据导线的根数和总截面选择相应规格的接线端子。
7、辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等。
（三)工器具： 1、克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。
2、万用表、兆欧表。
3、放线架、放线车、高凳。
4、电炉子、电烙铁、锡锅、锡斗、锡勺等。
二、质量要求（一)主控项目： 1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。
2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写.表C2—1编号工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中国建筑第五工程局有限公司分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：（二)一般项目: 1、电线、电缆穿管前，应清除管内杂物和积水.管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。
电缆接头安装安全技术交底模板
一、工程名称：（此处填写工程名称）二、施工部位：（此处填写施工部位）三、交底日期：（此处填写交底日期）四、交底人：（此处填写交底人姓名及职务）五、接收人：（此处填写接收人姓名及职务）六、交底内容：1. 施工前的准备工作- 确保所有施工人员已经接受过必要的安全培训，并熟悉电缆接头安装的安全操作规程。
- 检查所有施工工具和设备是否处于良好状态，并符合安全标准。
- 准备必要的防护用品，如绝缘手套、绝缘靴、安全帽等。
- 确保施工现场环境整洁，通风良好，无易燃易爆物品。
2. 安全注意事项- 电缆接头安装前，必须确认电缆无损伤，绝缘性能良好。
- 在进行电缆剥皮操作时，应使用专用剥皮工具，避免损伤电缆芯线。
- 电缆接头处不得有油污、水分等，以免影响绝缘性能。
- 安装过程中，禁止无关人员进入施工区域。
- 电缆接头处的金属部件应保持干燥，不得有锈蚀。
- 在进行接头连接时，应确保连接紧密，无松动现象。
3. 操作步骤及要求- 根据电缆规格和接头类型，选择合适的接头材料。
- 严格按照接头材料的安装要求进行操作。
- 电缆剥皮长度应适当，确保接头连接牢固。
- 使用专用工具进行电缆芯线的压接，确保压接牢固，无氧化现象。
- 电缆接头处的绝缘层应完整，无破损。
- 接头完成后，应进行绝缘测试，确保绝缘性能符合要求。
4. 紧急情况处理- 如遇电缆接头处发生火灾，应立即切断电源，使用灭火器进行灭火。
- 如遇触电事故，应立即切断电源，进行急救，并拨打急救电话。
- 如遇其他紧急情况，应按照应急预案进行处理。
5. 现场管理- 施工现场应设置安全警示标志，明确施工区域。
- 施工人员应遵守施工现场的各项管理规定，确保施工安全。
- 施工完成后，应清理施工现场，确保无安全隐患。
七、交底人签字：（此处填写交底人签字）八、接收人签字：（此处填写接收人签字）九、备注：（此处填写其他需要说明的事项）---本模板仅供参考，具体施工过程中应根据实际情况进行调整。
导线敷设技术交底
名称
规格/型号
单位
数量
备注
1
克丝钳
/
把
10
2
压接钳
/
把
10
3
十字改锥
/
把
10
4
电工刀
/
个
10
5
绝缘电阻表
500V,500MΩ
台
2
6
万用表
UNI-TUT202A
台
2
7
手持式锡锅
300W
个
4
3、作业条件
（1）主体结构和填充墙砌体内配管工程或槽盒已完成。
（2）按照图纸复核，确认槽盒及管路已按照图纸安装到位。
（5）施工现场要安排专人进行清理工作，做到干净、整洁、无污水、无杂物污染现场。
3、环境保护
（1）在导线敷设作业中，全程要保持环境卫生，保持作业面干净。根据作业环境，适当对导线做好成品保护，合理安排施工，避免窝工和无效劳动。
（2）敷设完成后要及时清理线头，线皮。尤其穿带线，不易于打理，要及时分类清理。剩余的电线要带回库房，拒绝浪费，做到人走料清。
（2）特殊工种（电工、架子工、机械操作工）必须有上岗证，证件在有效期内。
（3）作业人员作业中做到“三不伤害”即不伤害自己，不伤害他人，不被他人伤害。
（4）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。
（5）对职业病危害作业的劳动者，应组织上岗前、在岗期间和离岗时的职业健康检查。
2、文明施工
1）标称电压为50V以下的回路；
2）同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；
3）同类照明的几个回路，但管内的导线总数不应多于8根。
开关插座安装 交 底 记 录
表C2—1
编号
06—05—C2—009
工程名称
5-10#住宅楼及地下车库
交底日期
20年06月30日
施工单位
第八项目部
分项工程名称
开关、插座安装
交底提要
开关、插座安装
一、作业条件：
1、各种管路、盒子已经敷设完毕，盒子收口平整。
2、管内导线穿完，做完绝缘摇测。
3、墙面的浆活、油漆及内装修工作均已完成。
交底提要
开关、插座安装
审核人
交底人
接受交底人
本表由施工单位填写。
2、开关、插座安装完毕后，不得再次喷浆，以保持面板的清洁。
3、其他工种在施工时，不要碰坏和碰歪开关、插座面板。
审核人
交底人
接受交底人
本表由施工单位填写。
技术交底记录
表C2—1
编号
06—05—C2—009
工程名称
5-10#住宅楼及地下车库
交底日期
20年06月30日
施工单位
第八项目部
分项工程名称
开关、插座安装
b、暗装开关的面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全。
c、开关位置应与控制灯位相适应，同场所内开关位置应一致。
d、相同型号成排安装的开关高度应一致，且控制有序不错位。
e、潮湿场所应选用密闭防水开关。
f、民用住宅严禁装设床头开关。
（2）插座安装规定：
a、暗装插座距地面不应低于300mm，特殊场所暗装插座不低于150mm。
二、材料要求：
1、各型开关：规格型号必须符合设计要求，并有产品合格证或“CCC”认证。
2、各型插座：规格型号必须符合设计要求，并有产品合格证或“CCC”认证。
安装电缆作业安全技术交底模板
一、交底目的为确保安装电缆作业过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、作业范围本交底适用于电缆安装作业，包括电缆桥架、电缆敷设、电缆终端接线和接地装置等。
三、作业要求1.施工人员必须具备相关资质，熟悉电缆安装工艺和安全操作规程。
2.作业前，施工人员应穿戴好个人防护用品，如安全帽、工作服、绝缘手套、绝缘鞋等。
3.作业现场应设置安全警示标志，确保施工人员及其他人员的安全。
四、安全注意事项1.电缆桥架安装：（1）桥架及其支架应牢固，水平安装的支架间距为15至3m，垂直安装的支架间距不大于2m。
（2）桥架与支架的连接应牢固可靠，焊接处应饱满。
（3）桥架全长应有良好接地，接地线最小允许截面积不小于4mm2。
2.电缆敷设：（1）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
（2）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m 处设固定点。
（3）电缆出入电缆沟、竖井、建筑物等处应做密封处理。
3.电缆终端接线：（1）电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固。
（2）电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。
（3）电缆按路别标明去向及用途。
4.接地装置：（1）现场采用TN—S 接零保护系统。
（2）配电室内作一组接地装置，重复接地电阻值小于等于10欧。
五、应急措施1.作业过程中如发现异常情况，应立即停止作业，报告上级领导，采取相应措施进行处理。
2.发生触电事故时，应立即切断电源，进行现场急救，并立即报告上级领导。
六、交底内容1.施工人员应熟悉电缆安装工艺和安全操作规程。
2.作业前，检查工具、设备是否完好，穿戴好个人防护用品。
3.作业过程中，注意安全，遵守操作规程，确保作业安全。
4.作业结束后，清理现场，检查设备、工具是否完好。
5.对作业过程中发现的安全隐患，及时报告上级领导，采取措施予以消除。
本安全技术交底自发布之日起执行，如有未尽事宜，由相关部门负责解释。
导线敷设技术交底
公司名称电缆敷设技术交底依据标准：《建筑工程施工质量验收统一标准》《建筑电气工程施工质量验收规范》一、范围及控制要素本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电线、电缆敷设，施工时应根据现场的情况制定施工顺序，选择正确的导线类型，按照规范要求进行烫锡和绝缘处理。
二、施工准备1、材料要求：1.1所有导线规格型号及电压等级应符合设计要求，并有产品合格证、检验报告、备案证、3C认证等质量证明资料，材料进场后进行材料的抽检复验。
1.2焊锡、接线端子、色套管、防水胶布、绝缘胶布质量合格。
1.3压线帽载流量应与断路器匹配2、主要机具：2.1卷扬机、放线架、倒链。
2.2绝缘摇表、钢锯、电工工具、无线对讲机。
3、作业条件：3.1变配电室内及电缆竖井内配电箱柜安装完毕。
3.2电缆桥架、土建工程施工结束。
3.3防护门安装完成三、质量控制工艺流程：确认施工部位--选择导线—-确认导线长度—放线固定—挂标志牌3.1导线的材质应遵循设计要求，重点注意消防回路的导线要求，开关控制线可选用白色或者黑色线。
；3.2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
3.3电缆垂直敷设，有条件最好自上而下敷设，自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设，高层、大截面电缆宜用机械牵引敷设。
3.4电缆敷设完成后应使用防火材料将桥架内部及周边封堵严密，防火板与桥架接缝处使用防火泥封堵严密，防火板应固定牢固。
3.5标志牌规格应一致，挂装应牢固，随导线施工挂装。
进出线标志牌应明确上、下级配电箱或者照明（动力）回路的部位及名称，便于查找维修、调试；3.6按照规范要求做好烫锡和绝缘处理，多股线必须烫锡。
当评定泰山杯及以上奖项时压线端子必须使用热缩管，禁止使用胶带缠绕。
3.7配电箱订购时宜要求供应商按照系统图标识贴好打印字体的标志牌，系统图应清晰且密封装袋。
四、关键环节的施工要求及注意事项4.1.配电箱送电前应进行绝缘测试及相位等检查确认后才能通电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D-02_220kV傍浦变电站工程导线压接及安装安全技术_交底记录表（W）
（控制类型：W，检查方式：R）
表号：D-02 工程名称： 220kV傍浦变电站工程编号：BD-桂网建10238-006 工程名称220kV傍浦变电站工程交底日期
220kV傍浦变电站工程项目部
交底单位及人员
220kV傍浦变电站工程项目部电气施工班组
被交底单位及人员
交底内容：导线压接及安装安全技术交底
质量及技术要求：
1、进行导线压接前应按设计图纸对线夹钻孔，测量跨距，组装绝缘子串并测量长度，根据母线跨距长度、瓷瓶串长度及导线弛度，利用L=l－2a+2.7k×f²/l经验公式计算出所需导线的长度。
计算导线长度后方能放线。
检查线夹型号是否正确，测量设备接线板孔距及孔数量并对线夹进行钻孔。
2、导线有扭结、松股、断股、明显的损伤或严重腐蚀等缺陷；扩径导线有明显凹陷和变形等不得使用。
3、金具表面必须光洁、无毛刺和凹凸不平，如有裂纹、伤痕、砂眼、锈蚀、滑扣和气孔等外观缺陷不得使用。
4、导线在放线过程中，放线的地面应铺上塑料布或聚乙烯编织尼龙布，保持导线干净清洁，防止导线与地面磨擦损伤导线。
5、切断导线时应将导线展放平直做好切割记号，切割面两端头须绑扎，防止割断后松股、散股。
6、压接前清除导线和线夹的氧化膜，并用丙酮或汽油清洗，清洗长度不少于连接长度的1.2倍，导线接触面涂以电力复合脂。
7、压接用的钢模与被压管配套，液压钳与钢模匹配
8、液压操作时，线夹、导线摆放正确；压接压力在70～90Mpa之间，相邻两模之间重叠5㎜以上。
压接后锉去飞边，然后用游标卡尺测量线夹的对边距、压接长度等数据，如对边距超过（0.866D+0.2）㎜，更换钢模进行压接。
9、导线压接应在线夹上打印压接人的钢印代号。
10、按图纸组装绝缘子串及金具，要求螺丝、销钉方向统一朝向，弹簧销、开口销齐全、牢固。
11、220kV架空线每串绝缘子为16只。
12、架空线架设时采用机动绞磨牵引，两个滑轮一个挂在横梁挂线点的上方，另一个挂在构架底部，钢丝绳一头拴在瓷瓶上，穿过两个滑轮后连接绞磨，注意钢丝绳不能磨擦构架。
牵引角必须小于45°，以保证放线时的过牵引力小于该跨导线的正常张力，起吊成串绝缘子串时不允许用倒拔滑轮方式起吊。
14、架空线架设后观察弧垂符合设计要求，设计要求架空线的弧垂为3米
15、设备连线的预弯成形及线夹压制，考虑倒其距离短，线型变化大，以致导线可能出现小的曲率半径(此半径不得小于1m)时，连线应进行放样，并须在预弯成形后再压制两端的设备线夹，必要时须修整切断面，安装结束后，导线不得有明显松股起壳现象。
16、各接续管施压后，认真填写记录。
质检人员检查合格后，在记录表上签名。
17、压接人员及开绞磨机动人员必须持有操作资格证。
环境因素要求：
1、施工中各种垃圾应统一回收集中堆放处理，做到“工完、料尽、场地清”。
2、保证施工现场的清洁，爱护土建的劳动成果
职业健康安全要求：
1、参与特种工种的工作人员必须持证上岗。
2、高处作业应佩戴安全帽，正确使用安全带，工具、材料不准抛掷传递，必须用传递绳吊送。
3、起重机械和起重工具的工作负荷，不准超过名牌规定。
4、拆接电源实行监护制度，设备外壳接地良好，使用前检查设备良好。
5、切割导线时切割面两端头要绑扎并抓牢，防止导线割断后弹起伤人。
6、操作者要位于压钳作用力方向侧面进行观察，防止超压损坏机械，所有连接部位应经常检查连接状态，如发现不良现象必须消除后再进行工作。
7、在挂线时，导线下方不得有人站立或行走。
挂线区域设专人监护。
8、紧线要缓慢，并检查导线是否有挂住的地方，防止导线受力后突然弹起，严禁跨越正在收紧的导线
9、高空人员使用的工具，要拿好防止坠落伤及设备和人员。
10、高空作业人员精神状态良好，穿轻便衣服及软底鞋。
备注：
交底人：
年月日接受交底人：
年月日
本表(含附件)一式二份，交底人、接受交底人各存一份。
