电源滤波电路(图) 电源滤波电路解析
直流电源滤波电路1
直流电源滤波电路及电子滤波器原理分析整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0．01．故整流输出的电压必须采取一定的措施．尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。
对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。
(T为整流输出的直流脉动电压的周期。
)RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
如图1虚线框即为加的一级RC滤波电路。
若用S'表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R')S'。
由分析可知，在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。
而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。
为了解决这个矛盾，于是常常采用有源滤波电路，也被称作电子滤波器。
电路如图2。
它是由C1、R、C2组成的π型RC滤波电路与有源器件--晶体管T组成的射极输出器连接而成的电路。
由图2可知，流过R的电流IR=IE／(1+β)=IRL／(1+β)。
流过电阻R的电流仅为负载电流的1/(1+β)．所以可以采用较大的R，与C2配合以获得较好的滤波效果，以使C2两端的电压的脉动成分减小，输出电压和C2两端的电压基本相等，因此输出电压的脉动成分也得到了削减。
变频器电路图整流、滤波、电源及电压检测电路
变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。
整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。
负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。
2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。
U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。
如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。
母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。
由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

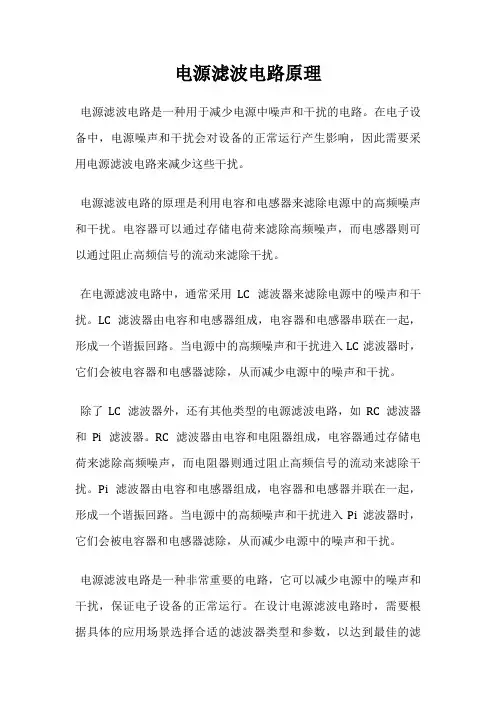

电源滤波电路原理
电源滤波电路原理
电源滤波电路是一种用于减少电源中噪声和干扰的电路。
在电子设备中，电源噪声和干扰会对设备的正常运行产生影响，因此需要采用电源滤波电路来减少这些干扰。
电源滤波电路的原理是利用电容和电感器来滤除电源中的高频噪声和干扰。
电容器可以通过存储电荷来滤除高频噪声，而电感器则可以通过阻止高频信号的流动来滤除干扰。
在电源滤波电路中，通常采用LC滤波器来滤除电源中的噪声和干扰。
LC滤波器由电容和电感器组成，电容器和电感器串联在一起，形成一个谐振回路。
当电源中的高频噪声和干扰进入LC滤波器时，它们会被电容器和电感器滤除，从而减少电源中的噪声和干扰。
除了LC滤波器外，还有其他类型的电源滤波电路，如RC滤波器和Pi滤波器。
RC滤波器由电容和电阻器组成，电容器通过存储电荷来滤除高频噪声，而电阻器则通过阻止高频信号的流动来滤除干扰。
Pi滤波器由电容和电感器组成，电容器和电感器并联在一起，形成一个谐振回路。
当电源中的高频噪声和干扰进入Pi滤波器时，它们会被电容器和电感器滤除，从而减少电源中的噪声和干扰。
电源滤波电路是一种非常重要的电路，它可以减少电源中的噪声和干扰，保证电子设备的正常运行。
在设计电源滤波电路时，需要根据具体的应用场景选择合适的滤波器类型和参数，以达到最佳的滤
波效果。
各种电源滤波电路解析
各种电源滤波电路解析小T[电子工程技术2017-06-13� ｀｀．点击上方蓝字关注我们！FOLLOW US ,． ，啊我有一本电子工程师技术手册（免费），你要不孛？《实用电工电路涌用图集》，这本电子书免费领取免费下载I 哈佛大学经典教材《电子学》（中文版）（点击上方标题，下载资料～）在整流电路输出的电压是单向脉动性电压，不能直接给电子电路使用。
所以要对输出的电压进行滤波，消除电压中的交流成分，成为直流电后给电子电路使用。
在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。
本文对其各种形式的滤波电路进行分析。
x -、滤波电路种类�滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；T(型R C 滤波电路；T(型LC 滤波电路；电子滤波器电路。
X 二、滤波原理衾31.单向脉动性直流电压的特点如匿1(a)所示。
是单向脉动性直流电压波形，从圈中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。
但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不同的交流电压，如图1 (b)所示。
在图1(b)中，虚线部分是单向脉动性直流电压U 。
中的直流成分，实线部分是uo 中的交流成分。
(2)分析滤波电感工作原理时，主要是认识电感器对直流电的电阻很小、无感抗作用，而对交流电存在感抗。
(3)进行电子滤波器电路分析时，要知道电子滤波管基极上的电容是滤波的关键元件。
另外，要进行直流电路的分析，电子滤波管有基极电流和集电极、发射极电流，流过负载的电流是电子滤波管的发射极电流，改变基极电流大小可以调节电子滤波管集电极与发射极之间的管压降，从而改变电子滤波器输出的直流电压大小。
(4)电子滤波器本身没有稳压功能，但加入稳压二极管之后可以使输出的直流电压比较稳定。
来源：电子发烧友网＊往期热文推荐＊夺肺器35间，听说只有2%的人知滔伞部答案I干指“么用PLC对步讲电机讲行精准宇付控制？17种开关抟线图学习51单片机的，，悟：一涌则百涌樟拟电路与数字电路基本知识对比分析单片机和数字电路怎么杭干扰？开种常见的内部噪声，你都清萨吗？电阻色环表＆色环电阻识别方法樟拟电路和数字电路PCB设计的区别想加入电子电气社群在线交流的朋友，可以添加我们同事的微信，!!!备注“电子”，即可申请入群。
各种电源滤波电路图及工作原理
各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。
本文将对各种形式的滤波电路进行分析。
一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。
二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。
但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。
在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。
图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。
在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。
图2所示是电容滤波原理图。
图2（a）为整流电路的输出电路。
交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。
由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。
对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。
这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。
滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。
图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。
由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。
对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。
电源的整流滤波原理图详解(五种滤波整流电路)
电源的整流滤波原理图详解（五种滤波整流电路）五种滤波整流电路介绍一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。
常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。
该电路的优点是：1．滤波电阻Rb接于晶体管的基极回路，兼作偏置电阻，由于流过Rb的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十kΩ），既使纹波得以较大的降落，又不使直流损失太大。
2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。
如图中接于基极的电容C2折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie=（1+β）ib之故）。
3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC 无源滤波输出直流电压相等。
这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。
它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。
其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。
对直流分量而言，C2可视为开路，RL 上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。
3.3v电源输入的滤波电路设计
1. 介绍3.3v电源输入的滤波电路设计是在电子电路设计中非常重要的一部分。
在很多电子设备中，3.3v电源都是非常常见的工作电压，而且电源的稳定性对整个电路的正常工作有着至关重要的作用。
设计一个高质量的、有效的滤波电路对于保证电路的稳定性和可靠性至关重要。
2. 滤波电路的作用滤波电路的主要作用是滤除输入电源中的噪声和干扰，保证电源输出的稳定性。
在3.3v电源输入的情况下，通常会面临来自电源线的纹波、开关干扰和其他噪声等问题。
设计一个滤波电路可以有效地解决这些问题，保证电路的正常工作。
3. 滤波电路的设计要点在设计3.3v电源输入的滤波电路时，需要考虑以下几个要点：3.1 选择合适的滤波元件在滤波电路中，滤波元件是非常重要的组成部分。
常见的滤波元件包括电容、电感和电阻等。
在选择滤波元件时，需要考虑其频率特性、阻抗特性以及工作温度等因素。
还需要考虑元件的尺寸和成本等因素。
3.2 接地设计良好的接地设计可以有效地降低电路中的干扰和噪声。
在3.3v电源输入的滤波电路设计中，合理布局和设计接地是非常重要的一环。
需要注意避免地面回路的串扰，尽量减小接地回路的面积，保证接地的稳定性。
3.3 滤波电路的连接方式滤波电路的连接方式也对其性能有着很大的影响。
在设计滤波电路时，需要选择合适的连接方式，保证其能够有效地滤除输入电源中的噪声和干扰。
常见的连接方式包括串联滤波和并联滤波等。
4. 滤波电路设计实例下面以一个具体的实例来介绍3.3v电源输入的滤波电路设计。
在这个实例中，我们将通过选择合适的电容和电感来设计一个串联LC 滤波器。
我们需要根据实际需求和电源特性来选择合适的电容和电感。
按照电路设计原理和滤波器的工作原理来连接电容和电感，组成一个完整的滤波电路。
通过仿真和实际测试来验证滤波电路的性能，保证其能够有效地滤除输入电源中的噪声和干扰。
5. 总结和展望3.3v电源输入的滤波电路设计是电子电路设计中非常重要的一部分。
滤波电路详细解析ppt课件
L 一阶滤波
+
CL 二阶滤波
+
LC 二阶滤波
+
LCL T型三阶滤波
+
+
CLC π三阶滤波
D1
L
+ C1
D2
DLC 型二阶滤波器
+
C 一阶滤波
+
RC 二阶滤波
+
RCR T型三阶滤波
+
+
CRC π三阶滤波
X 0.1
8mH
X
L 0.1
8mH
Y 2.2
Y 2.2
开关电源 单级低通滤波回路
8mH
8mH
X 0.2
L
Y 2.2
X
L
பைடு நூலகம்
0.2
Y 2.2
8mH
8mH
开关电源 双级串联式低通滤波回路
1
1、工作原理介绍
CLC П型滤波器
LL
正 脉 冲
+
+ RL
输 入
iC1
iC2
iRL
图1: CLC П型 滤波器正脉冲输入电流方向
a.输入正脉冲时,先给C1充电,充电电流为ic1,迅速充到脉冲的峰值电压Vi,同时电 感器L中也有线性增长的电流,并在L中储存了磁能,随着电流的增长,储存的磁 能越来越多,电容器C2通过电感L也充上了电压,充电电流为ic2,C2和C1上的电
求输出电压脉动较小的场合。
3.弱点:用在没有稳压电路的电源中,负载能力差。
2
4. CLC П型滤波器常用在脉幅式开关稳压电源,电容和电感值越大,滤波效果越好
1、工作原理介绍
无刷电机 电源滤波-概述说明以及解释
无刷电机电源滤波-概述说明以及解释1.引言1.1 概述概述部分的内容：无刷电机和电源滤波是现代电子领域中非常重要的两个主题。
无刷电机是一种基于电磁感应原理运行的电动机，相比传统的刷式电机，它具有更高的效率、更低的噪音和更长的寿命。
电源滤波则是在电子设备中广泛应用的一种电路设计技术，它可以有效消除电源中的高频噪声，提供稳定可靠的电源供应。
本文主要讨论了无刷电机和电源滤波这两个话题。
在无刷电机的部分，我们将深入探讨其工作原理和应用领域。
首先，我们将介绍无刷电机的基本工作原理，包括定子和转子之间的电磁相互作用，以及如何通过电子控制器来控制电机的转动。
然后，我们将探讨无刷电机在各个领域的应用，在家电、汽车、工业领域等都有广泛的应用。
在电源滤波的部分，我们将介绍电源滤波的意义和作用，以及常见的滤波电路。
电源滤波对于电子设备的正常运行至关重要，它可以消除电源中的高频噪声，提供纯净的电源供应，保证设备的可靠性和稳定性。
在文章中，我们将详细介绍常见的滤波电路，包括RC滤波器、LC滤波器和Pi型滤波器等，以及它们的工作原理和设计方法。
通过本文的撰写，我们旨在为读者提供对无刷电机和电源滤波这两个重要主题的全面了解。
希望读者通过阅读本文，能够对无刷电机和电源滤波有更深入的认识，并为相关领域的研究和应用提供一定的参考和指导。
在结尾部分，我们将总结本文的主要内容，并对未来无刷电机和电源滤波领域的发展进行展望。
文章结构以清晰和逻辑性为目标，旨在为读者提供一个系统化的框架，使他们可以更好地理解和掌握文章的内容。
本文的文章结构如下：1. 引言1.1 概述在本部分，我们将介绍无刷电机和电源滤波的概念，并解释它们在现代电子设备和工业应用中的重要性。
1.2 文章结构这一部分，我们将详细描述本文的整体结构，为读者提供一个概览，以便他们更好地理解本文的内容和组织。
1.3 目的在本部分，我们将阐述撰写本文的目的，包括为读者提供的价值以及我们希望达到的目标和效果。
电源滤波器的作用_电源滤波器电路图原理
电源滤波器的作用_电源滤波器电路图原理沟通电源滤波器EMI-FILTER：电源网络汲取了各种高、低频噪声，对此常用LC滤波器来抑制混入电源的噪声。
沟通电源滤波器形状沟通电源滤波器的内部电路图中的100H电感、0.1F电容组成高频滤波器，用于汲取从电源线传导进来的中短波段的高频噪声干扰；图中两只对称的5mH电感是由绕在同一只铁心两侧、匝数相等的电感绕组构成的，称为共模电感，用于汲取因电源波形畸变而产生的谐波干扰；图中的压敏电阻用于汲取因雷击等引起的浪涌电压干扰。
沟通电源滤波器的内部电路。
电源滤波器中的共模电感当50Hz电流流经共模电感时，由于进线与出线产生的磁场方向相反，相互抵消，不会产生压降，但共模电感对共模干扰却有较大的感抗。
1、AC输入整流滤波电路原理：防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行爱护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁爱护后级电路。
输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，肯定时间后温度上升后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量特别小，后级电路可正常工作。
整流滤波电路：沟通电压经BRG1整流后，经C5滤波后得到较为纯洁的直流电压。
若C5容量变小，输出的沟通纹波将增大。
DC输入滤波电路原理输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
滤波电路详细解析
A
3
1、工作原理介绍
CRC П型滤波器
整流输出电压
大量 流电流 的回路 1
V1
RL
+ C1
102
残留交 流电流 的回路 2
V2
+ C2
470
图3:CRCπ型滤波电路
a.经整流输出的电压,首先经过C1电容器的滤波,将大部分交流成分滤除,经C1后的 电压,再加到由RL和C2够成的RC滤波电路中,电容C2进一步对交流成分进行滤波。
求输出电压脉动较小的场合。
3.弱点:用在没有稳压电路的电源中,负A载能力差。
2
4. CLC П型滤波器常用在脉幅式开关稳压电源,电容和电感值越大,滤波效果越好
1、工作原理介绍
DLC 型滤波器
D1
L
T
i
C1 +
正 脉
初级
次级
D2
RL
冲
输
E
iC1
iRL
入
图1: DLC 型滤波器有正脉冲输入时 电流方向
a.当变压器次级绕组为上正下负时,由于变压器次级绕组输出的电压是正负交
变的矩形波,故加D1整流去掉负半周,正半周通过D1整流后,电流通过电感L储
存了磁能,这个电流一部分给C1充电,另一部分给负载RL用,D2截止。
D1
L
无 正
T
D2
+ iL C1
RL
脉
初级
次级
冲
输
入
E
iC1 iRL
图1: DLC 型滤波器无正脉冲输入时 电流方向
L 压基本相等,负载RL中的电流IRL也是由输入脉冲供给。
直流稳压电源中滤波电路
直流稳压电源中滤波电路直流稳压电源中的滤波电路是一种用于减小输出电压波动的电路，它能有效地滤除直流电源中的交流成分，使输出电压保持稳定。
滤波电路在电子设备中广泛应用，尤其在需要稳定直流电源的场合，如电子仪器、通信设备等。
滤波电路的作用是通过对输入信号进行滤波处理，去除其中的高频噪声和杂波，使输出信号更加平滑和稳定。
直流稳压电源中的滤波电路主要由电容器和电感器组成。
电容器能够储存电荷并释放电流，起到平滑输出电压的作用；而电感器则能够阻碍电流的变化，起到滤波的作用。
在滤波电路中，电容器起到了关键的作用。
当输入电压为直流时，电容器会储存电荷并使输出电压保持稳定；而当输入电压为交流时，电容器会通过对交流信号的短路作用，将其滤除。
这是因为电容器对交流信号的阻抗与频率成反比，当频率增大时，电容器的阻抗变小，从而将交流信号短路到地。
因此，电容器在滤波电路中具有很好的滤波效果。
除了电容器，电感器也是滤波电路中的重要组成部分。
电感器通过对电流的阻碍作用，使交流信号难以通过，从而起到滤波的作用。
电感器的阻抗与频率成正比，当频率增大时，电感器的阻抗也增大，从而阻碍交流信号的通过。
因此，电感器在滤波电路中能够滤除高频噪声和杂波。
滤波电路中的电容器和电感器可以组合使用，以增强滤波效果。
常见的滤波电路有LC滤波器和RC滤波器。
LC滤波器由电感器和电容器串联或并联组成，能够滤除更多的高频噪声和杂波；而RC滤波器则由电容器和电阻串联或并联组成，能够滤除较低频率的噪声。
根据需要，可以选择适合的滤波电路来实现不同程度的滤波效果。
在实际应用中，滤波电路还需要考虑电容器和电感器的参数选择。
电容器的容值越大，滤波效果越好，但体积和成本也会增加；电感器的电感值越大，滤波效果也越好，但体积和成本也会增加。
因此，需要根据实际需求和成本考虑，选择适合的电容器和电感器来设计滤波电路。
滤波电路在直流稳压电源中起到了关键的作用，能够有效地滤除高频噪声和杂波，使输出电压保持稳定。
EMC中的滤波电路
广
州
致
远
电
子
图8 实际滤波器的幅频曲线
EMC中的滤波电路—滤波器的分类
按电路结构分类：电容输入式（电容器C接在最前面）、电感输入式（电感器L接在最 前面）。
广
州
致
远
电
子
图9 滤波器的电路结构示意图
EMC中的滤波电路—滤波器的分类
表1 滤波结器结构对应的源、终端阻抗
源阻抗（Zs） 高 高 低 低
广
州
致
远
电
子
EMC中的滤波电路—滤波电路与应用
四种复位电路 (1)微分型复位电路; (2)积分型复位电路; (3)比较器型复位电路; (4)看门狗型复位电路。
广
州
致
远
电
子
EMC中的滤波电路—滤波电路与应用
积分、微分复位电路及应用
R
B
A
C
Reset
U B U A * (1 - e
积分型复位
-t RC
e) 电源接口滤波电路
FUSE
VDR
差模电容
广
州
致
远
电
子
负载
电源
共模电感
图14 电源接口滤波电路
共模电容
EMC中的滤波电路—滤波电路与应用
LK约为LCM的0.5%~1%
1 CY 2
差模等效电路
广
州
致
远
电
子
共模等效电路
图15 电源接口等效电路
EMC中的滤波电路—滤波电路与应用
广
州
致
远
电
子
图16 开关电源的差模与共模干扰示意图
广
州
电源输入滤除纹波的电路
电源输入滤除纹波的电路电源输入滤波电路剖析电源输入滤波电路的主要目的是滤除交流电源中的纹波，提供稳定、无噪声的直流电源。
以下是对常用的电源输入滤波电路的详细分析：基本电容滤波最简单的电源输入滤波电路是一个电容，连接在电源输入和负载之间。
电容充放电过程中，它可以滤除交流纹波，提供相对平滑的直流输出。
然而，这种滤波方式在高频时效率较低，纹波衰减能力有限。
电感电容（LC）滤波LC滤波电路利用电感和电容的特性，提供更好的纹波滤除效果。
电感对高频交流电流具有阻抗，而电容对高频交流电流具有通路，两者串联后可以形成一个低通滤波器，有效滤除高频纹波。
π型滤波器π型滤波器是一种改良的LC滤波器，它在电感和电容之间加入了一个额外的电容，以提高纹波衰减率和稳定性。
π型滤波器具有良好的高频纹波滤除能力，适合对纹波抑制要求较高的应用。
多级滤波对于需要极低纹波输出的应用，可以使用多级滤波电路。
多级滤波器由多个LC或π型滤波器级联组成，每级滤波器滤除特定频率范围内的纹波，从而实现更有效的纹波抑制。
滤波器的选择电源输入滤波器的选择取决于纹波抑制要求、负载特性和成本等因素。
电容滤波适用于纹波抑制要求不高的低频应用，而LC滤波和π型滤波器更适合纹波抑制要求较高的中高频应用。
多级滤波器则适用于对纹波抑制要求极高的精密电子设备。
滤波器的设计电源输入滤波器的设计需要考虑以下参数：纹波频率和幅度负载电流输入电压范围成本和尺寸限制滤波器设计的目标是选择具有合适电感和电容值的元件，以实现所需的纹波衰减率和负载稳定性。
滤波器的应用电源输入滤波电路广泛应用于电子设备中，包括：电源适配器和稳压器电动机控制器音频和视频设备通信设备医疗器械结论电源输入滤波电路是电子设备中必不可少的一部分，它可以有效滤除交流电源中的纹波，提供稳定的直流电源。
通过了解不同滤波电路的原理和特性，工程师可以选择和设计适合具体应用的滤波器，以满足纹波抑制和负载稳定性的要求。
直流稳压电源—滤波电路(电子技术课件)
二极管要求 IF 2Iv Io
电容要求
=
RLC
≥(3
~
5) T
2
耐压应大于 2U 2
复式滤波电路
滤波的作用
减小输出电压的脉动电路是将电容滤波与电感滤波组合，可进一步减少脉动，提高滤波效果。
LC滤波器
π形滤波器
二、电路结构
LC滤波器
L
Tr
~
u
C
RL
LC滤波器适于电流较大、输 出电压脉动很小的场合，更 适合高频滤波。
电感滤波电路
滤波的作用
减小输出电压的脉动成分 获得平滑的直流电
一、电路结构和工作原理
电感L起着阻止负 载电流变化使之 趋于平直的作用
在电路中，当负载电流增加时，自感电动势将阻碍电流增加，同时把一部分能量存储 于线圈的磁场中；当电流减小时，反电动势将阻止电流的减小，同时把存储的能量释 放出来，从而使输出电压和电流的脉动减小，达到滤波的目的。
二、特点
输出电压 Uo=0.9U2
用于大电流、低电压的场合
电容滤波电路
滤波的作用
减小输出电压的脉动成分 获得平滑的直流电
一、电路结构
电容是储能元件
+ C
二、工作原理
利用了电容两端的电压在电路状态改变时不能跃变的特性。
+ C
充电 放电 充电 放电
三、参数计算
+ C
输出电压 Uo = 1.2 U2
二、电路结构
π形滤波器
L
R
u
u
C1
C2
RL
C1
C2
RL
π形LC滤波电路
滤波效果好,但电感线圈体大且重，整 流二极管的冲击电流较大
pcb电源滤波电容电路
pcb电源滤波电容电路PCB电源滤波电容电路是在PCB电路板上用于滤除电源中的高频噪声的电路。
它起到平滑电源电压的作用，使电源信号更加稳定，提供给其他电路模块一个干净、稳定的工作环境。
电源滤波电容电路通常由一个或多个电容器组成，这些电容器的参数如电容值和额定电压需要根据具体的应用需求来选择。
一般情况下，电容器的电容值越大，其对高频噪声的滤波效果越好。
而额定电压则取决于电源的电压等级，需要选择一个合适的额定电压以保证电容器的正常工作。
PCB电源滤波电容电路的工作原理可以简单描述为：当电源中存在高频噪声时，这些噪声信号会通过电容器的电容特性，在电容器两端形成一个低阻抗通路，将噪声信号导向地或其他地方，从而达到滤波的目的。
在设计PCB电源滤波电容电路时，需要考虑以下几个方面：1. 电容器的选取：根据实际需求选择合适的电容器。
一般情况下，采用电解电容器或陶瓷电容器，电解电容器具有较大的电容值和较低的成本，适用于大容量滤波；而陶瓷电容器则具有快速响应和低ESR（等效串联电阻）等优点，适用于高频滤波。
2. 电容器的布局：合理布局电容器的位置，尽量靠近负载电路或电源端子，以减小导线长度，降低电感和电阻对滤波效果的影响。
3. 多级滤波：对于一些对高频噪声要求较高的应用，可以采用多级滤波电容电路，即在电源输入端和负载端分别安装滤波电容器，以进一步提高滤波效果。
4. 电容器的并联：在一些对滤波效果要求较高的场合，可以将多个电容器并联使用，以增加总的电容值，进一步提高滤波效果。
5. ESR的影响：电容器的ESR会对滤波效果产生影响。
较高的ESR 会导致滤波效果变差，因此需要选择具有较低ESR的电容器。
除了滤波电容器，PCB电源滤波电路还可以包括电感器、电阻器等元件，以构成一个完整的滤波电路。
这些元件的选择和布局也需要根据具体的应用需求进行设计。
PCB电源滤波电容电路是在电源输入端用于滤除高频噪声的电路，通过合理选取和布局电容器，可以有效提高电源的稳定性和抗干扰能力，为其他电路模块提供一个良好的工作环境。
电源滤波电路的设计与优化
电源滤波电路的设计与优化在日常生活中，我们经常使用各种电子设备，而这些设备都需要稳定的电源供应。
然而，电源中存在的电压波动和噪声可能对设备的正常运行产生影响。
为了解决这个问题，电源滤波电路应运而生。
1. 电源滤波电路的作用电源滤波电路主要用于去除电源中的高频噪声和电压波动，以保障电子设备的正常工作。
这些噪声和波动通常来自于电源本身，以及由其他设备引起的电磁干扰。
通过滤波电路，我们可以有效地减少这些噪声和波动，并提供一个更加稳定的电源供应。
2. 电源滤波电路的基本原理电源滤波电路主要由电容、电感和电阻等元件组成。
电容主要用于消除高频噪声，而电感则主要用于消除低频噪声和电压波动。
电阻则用于限制电流的流动，以保护电路和设备。
在电源滤波电路中，电容和电感通常会串联或并联。
串联电容和电感组成的低通滤波器可以滤除高频噪声，而并联电容和电感组成的高通滤波器则可以滤除低频噪声。
通过合理调整电容和电感的数值，我们可以根据需要来选择滤波器的截止频率，以达到最佳的滤波效果。
3. 电源滤波电路的优化电源滤波电路的优化可以从几个方面入手。
首先，选择合适的滤波器类型和结构。
不同类型的滤波器对于不同频率范围的噪声和波动有不同的滤波效果。
根据设备的需求，可以选择低通滤波器、高通滤波器或带通滤波器等。
其次，选择合适的电容和电感数值。
电容和电感的数值决定了滤波器的截止频率和阻抗特性。
合理选择电容和电感数值，可以使滤波器在设备所需的频率范围内具有最佳的滤波效果。
此外，布局和连接的优化也是重要的。
电源滤波电路应尽可能靠近被供电设备，以减少传输线的长度和电磁干扰。
同时，应合理布局电容、电感和电阻等元件，以降低电磁干扰和噪声的影响。
最后，应采取适当的保护措施。
在电源滤波电路中，电容和电感等元件可能受到过电压和过电流的影响，因此应适当选择元件的额定参数，并加入相应的保护电路，以保障电路的安全可靠性。
综上所述，电源滤波电路的设计与优化是确保电子设备正常运行的重要环节。
电源滤波电路
在滤波电容的容量较
大的情况下，电路刚接通的瞬间，整流二极管将承受很大的浪涌电流，很可能因过流而烧毁，因此，在选用二极管时，应注意挑选电流大一点的，最好采用比锗管更经得起电流冲击的硅管。
还可以采取一些保护整流二极管的措施，使通过整流二极管的最大电流不超过规定的浪涌电流。
图(c)、(d)就是两种常见的保护电路。
更多滤波电路图
滤波电路图1
滤波电路图2
滤波电路图3
滤波电路图4
为减小体积、降低本钱,单片开关电源一般采用简易式单级EMI滤波器,典型电路图1所示。
图（a）与图（b）中的电容器C能滤除串模干扰,区别仅是图（a）将C接在输进端,图（b）则接到输出端。
图（c）、（d）所示电路较复杂,抑制干扰的效果更佳。
图（c）中的L、C1和C2用来滤除共模干扰,C3和C4滤除串模干扰。
R为泄放电阻,可将C3上积累的电荷泄放掉,避免因电荷积累而影响滤波特性;断电后还能使电源的进线端L、N不带电,保证使用的安全性。
图（d）则是把共模干扰滤波电容C3和C4接在输出端。
EMI滤波器能有效抑制单片开关电源的电磁干扰。
图2中曲线a为加EMI滤波器时开关电源上0.15MHz～30MHz传导噪声的波形（即电磁干扰峰值包络线）。
曲线b是插进如图1（d）所示EMI滤波器后的波形,能将电磁干扰衰减50dBμV～70dBμV。
显然,这种EMI滤波器的效果更佳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源滤波电路、整流电源滤波电路分析
电源滤波电路
整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量
半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。
对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。
(T为整流输出的直流脉动电压的周期。
)
电阻滤波电路
RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
如图1(B)RC滤波电路。
若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。
由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。
在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。
而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。
这种电路一般用于负载电流比较小的场合.
电感滤波电路
根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。
因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。
电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。
（A）电容滤波（B） C-R-C或RC-π型电阻滤波脉动系数S=(1/ωC2R')S'
（C） L-C电感滤
波（D）π型滤波或叫C-L-C滤波
图1 无源滤波电路的基本形式
并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。
而当输入电压降低时，电容两端电压以指数规律放电，就可以把存储的能量释放出来。
经过滤波电路向负载放电，负载上得到的输出电压就比较平滑，起到了平波作用。
若采用电感滤波，当输入电压增高时，与负载串联的电感L中的电流增加，因此电感L将存储部分磁场能量，当电流减小时，又将能量释放出来，使负载电流变得平滑，因此，电感L也有平波作用。
利用储能元件电感器L的电流不能突变的特点，在整流电路的负载回路中串联一个电感，使输出电流波形较为平滑。
因为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。
电感滤波缺点是体积大,成本高.
桥式整流电感滤波电路如图2所示。
电感滤波的波形图如图2所示。
根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。
图2电感滤波电路
在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。
当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。
当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。
由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。
图3电感滤波电路波形图
已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，其平均值约为。
电感滤波电路，二极管的导通角也是180°，当忽略电感器L的电阻时，负载上输出的电压平均值也是。
如果考虑滤波电感的直流电阻R，则电感滤波电路输出的电压平均值为
要注意电感滤波电路的电流必须要足够大，即RL不能太大，应满足wL>>RL，此时IO（AV）可用下式计算
由于电感的直流电阻小，交流阻抗很大，因此直流分量经过电感后的损失很小，但是对于交流分量，在wL 和上分压后，很大一部分交流分量降落在电感上，因而降低了输出电压中的脉动成分。
电感L愈大，RL 愈小，则滤波效果愈好，所以电感滤波适用于负载电流比较大且变化比较大的场合。
采用电感滤波以后，延长了整流管的导电角，从而避免了过大的冲击电流。
电容滤波原理详解
1．空载时的情况
当电路采用电容滤波，输出端空载，如图4(a)所示，设初始时电容电压uC为零。
接入电源后，当u2在正半周时，通过D1、D3向电容器C充电；当在u2的负半周时，通过D2、D4向电容器C充电，充电时间常数为
（a）电路图（b）波形图
图4 空载时桥式整流电容滤波电路
式中包括变压器副边绕组的直流电阻和二极管的正向导通电阻。
由于一般很小，电容器很快就充到交流电压u2的最大值，如波形图2（b）的时刻。
此后，u2开始下降，由于电路输出端没接负载，电容器没有放电回路，所以电容电压值uC不变，此时，uC＞u2，二极管两端承受反向电压，处于截止状态，电路的输出电压，电路输出维持一个恒定值。
实际上电路总要带一定的负载，有负载的情况如下。
2．带载时的情况
图5给出了电容滤波电路在带电阻负载后的工作情况。
接通交流电源后，二极管导通，整流电源同时向电容充电和向负载提供电流,输出电压的波形是正弦形。
在时刻，即达到u2 90°峰值时，u2开始以正弦规律下降，此时二极管是否关断，取决于二极管承受的是正向电压还是反向电压。
先设达到90°后，二极管关断，那么只有滤波电容以指数规律向负载放电，从而维持一定的负载电流。
但是90°后指数规律下降的速率快，而正弦波下降的速率小，所以超过90°以后有一段时间二极管仍然承受正向电压，二极管导通。
随着u2的下降，正弦波的下降速率越来越快，uC 的下降速率越来越慢。
所以在超过90°后的某一点，例如图5(b)中的t2时刻，二极管开始承受反向电压，二极管关断。
此后只有电容器C向负载以指数规律放电的形式提供电流，直至下一个半周的正弦波来到，u2再次超过uC，如图5(b)中的t3时刻，二极管重又导电。
以上过程电容器的放电时间常数为
电容滤波一般负载电流较小，可以满足td较大的条件，所以输出电压波形的放电段比较平缓，纹波较小，输出脉动系数S小，输出平均电压UO(AV)大，具有较好的滤波特性。
（a）电路图（b）波形图
图5带载时桥式整流滤波电路
以上滤波电路都有一个共性,那就是需要很大的电容容量才能满足要求,这样一来大容量电容在加电瞬间很有很大的短路电流,这个电流对整流二极管,变压器冲击很大,所以现在一般的做法是在整流前加一的功率型NTC热敏电阻来维持平衡,因NTC热敏电阻在常温下电阻很大,加电后随着温度升高，电阻阻值迅速减小,这个电路叫软起动电路。
这种电路缺点是：断电后，在热时间常数内，NTC热敏电阻没有恢复到零功率电阻值，所以不宜频繁的开启。
为什么整流后加上滤波电容在不带负载时电压为何升高？这是因为加上滤波测得的电压是含有脉动成分的峰值电压，加上负载后就是平均值，计算：峰值电压=1.414×理论输出电压
有源滤波-电子电路滤波
电阻滤波本身有很多矛盾,电感滤波成本又高,故一般线路常采用有源滤波电路,电路如图6。
它是由C1、R、C2组成的π型RC滤波电路与有源器件晶体管T组成的射极输出器连接而成的电路。
由图6可知，流过R的电流IR=IE／(1+β)=IRL／(1+β)。
流过电阻R的电流仅为负载电流的1/(1+β)．所以可以采用较大的R，与C2配合以获得较好的滤波效果，以使C2两端的电压的脉动成分减小，输出电压和C2两端的电压基本相等，因此输出电压的脉动成分也得到了削减。
从RL负载电阻两端看，基极回路的滤波元件R、C2折合到射极回路，相当于R减小了(1+β)倍，而C2增大了(1+β)倍。
这样所需的电容C2只是一般RCπ型滤波器所需电容的1／β，比如晶体管的直流放大系数β=50，如果用一般RCπ型滤波器所需电容容量为1000μF，如采用电子滤波器，那么电容只需要20μF就满足要求了。
采用此电路可以选择较大的电阻和较小的电容而达到同样的滤波效果，因此被广泛地用于一些小型电子设备的电源之中。
