电机学第四版华中科技大学出版社课后答案
电机学课后答案

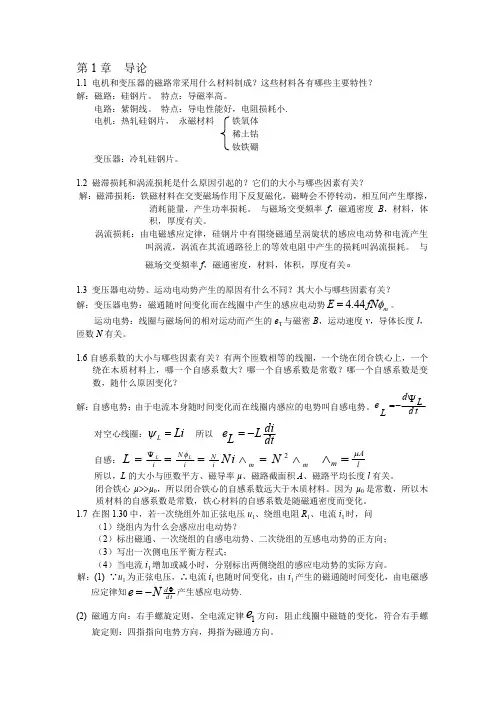

第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
机电传动控制(华中科技大学第四版)答案
习题与思考题第二章机电传动系统的动力学基础2.1 说明机电传动系统运动方程中的拖动转矩,静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩,以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动方程式怎样看出系统是处于加速,减速,稳态的和静态的工作状态。
T M-T L>0 说明系统处于加速,T M-T L<0 说明系统处于减速,T M-T L=0 说明系统处于稳态(即静态)的工作状态。
2.3 试列出以下几种情况下(见题 2.3 图)系统的运动方程式, 并说明系统的运动状态是加速,减速,还是匀速?(图中箭头方向表示转矩的实际作用方向)T M T L T M TLT M=T L T M< T LT M-T L>0 说明系统处于加速。
T M-T L<0 说明系统处于减速T M> T L T M> T L 系统的运动状态是减速系统的运动状态是加速 T M T L T M T LT M= T L T M= T L系统的运动状态是减速 系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统?转矩折算为 什么依据折算前后功率不变的原则?转动惯量折算为什么依据 折算前后动能不变的原则?因为许多生产机械要求低转速运行,而电动机一般具有较高的 额定转速。
这样,电动机与生产机械之间就得装设减速机构,如 减速齿轮箱或蜗轮蜗杆,皮带等减速装置。
所以为了列出系统运 动方程,必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。
转矩折算前后功率不变的原则是P=T ω, p 不变。
转动惯量折算前后动能不变原则是能量守恒MV=0.5J ω22.5 为什么低速轴转矩大,高速轴转矩小?T M T L T M T L因为P= Tω,P 不变ω越小T 越大,ω越大 T 越小。
2.6 为什么机电传动系统中低速轴的GD2逼高速轴的GD2大得多?因为P=Tω,T=G∂D2/375. P=ωG∂D2/375. ,P不变转速越小GD2越大,转速越大GD2越小。
电机学第四版华中科技大学出版社课后答案Word版
电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。
1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。
当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合在一起称为铁耗。
在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。
因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。
1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。
运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。
变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。
1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。
1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。
磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。
当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。
因为铁芯磁路存在饱和现象。
饱和时，磁阻不是一个常数,因此不能用叠加原理。
若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。
第六章习题答案 电机学--华科
6.2答：转子的转速与电源的频率之间保持严格的pf n n 1160==关系的交流电机称为同步电机。
其转速与它的极数成反比。
75r/min 、50Hz 的电机其极数为80。
（注意：p 为极对数，而不是极数）6.4答：汽轮发电机的主要结构特点是，外形细长。
由于汽轮机等热力机械只有在高转速下才有较高的效率，因此汽轮发电机的一般做成转速最高的两极式。
由于转速较高，不允许转子表面有凸起的磁极，因此做成隐极式。
由于转速较高，离心力大，转子的直径较小。
由Φ=11144.4n k fN E 知，当电枢匝数一定时，为了产生一定的电动势，电机必须有一定的磁通。
为了满足对磁通的要求，电机转子的直径又比较小，只有增加电机转子的长度（τBl BA ==Φ），故隐极发电机外形细长。
而水轮发电机由于转速较低，其转子为凸极式，外形短粗。
6.7 答：电枢反应以同步转速相对于电枢顺时针旋转，相对于定子静止不动。
6.8答：电枢反应与负载的关系为：当负载为纯电阻性时（此处的负载指的是包括电枢绕组的同步阻抗在内的总负载阻抗），电枢反应为纯交轴电枢反应；当负载为纯电感性负载时电枢反应为直轴去磁电枢反应；当负载为纯电容性时电枢反应为直轴助磁电枢反应。
（1） 负载为纯电阻，但由于电枢绕组有同步电抗，故电枢反应既有交轴电枢反应，又有直轴去磁电枢反应。
（2） 负载为纯电容性，但由于8.0*=CX ，而电机的同步电抗0.1*=t X ，因此总的负载仍呈纯电感性（忽略电枢电阻），电枢反应为直轴去磁电枢反应。
（3） 纯电感性负载，电枢反应仍为直轴去磁电枢反应。
（4） 由于容抗大于感抗，故总的负载的性质为电容性，电枢反应为直轴助磁电枢反应。
6.12 根据隐极发电机和凸极同步发电机的相量图的几何关系证明，证明过程略。
6.17答：忽略电枢电阻时，短路时电枢反应的性质为直轴去磁电枢反应，因此磁动势平衡方程式a f δF F F +=就变成了简单的代数相加的关系δF F F a f +=。
华科大辜承林主编《电机学》课后习题答案
0.2 10 2 m 。己知空气隙中的磁通量 4.6 10 3 Wb ，又 N 2 I 2 10300 A ，求另 外两支路中的 1 、 2 及 N 1 I1 。
B3 A
4.6103 2.5103
1.84(T )
H B3 u0 1.84 4 107 1.464968 106 ( A m)
源上，如果改变气隙的大小，问铁心内的磁通 和线圈中的电流 I 将如何变化？若线圈电 阻可忽略不计，但线圈接到电压有效值为 U 的工频交流电源上，如果改变气隙大小，问铁 心内磁通和线圈中电流是否变化？ 如气隙 增大磁阻 Rm 增大，如磁势不变，则 ∵ ∵
减小
u Ri e Ri
a
1 d x 0 I m b s i n t ln ( a x ) a c 0 b I s i n t ln a c a ax 2 2 m a
0 b c ln a a 2 (3) 运动电势 ev 变为：
∴ eT
co s t
ev
0b I m v c s in t 2 ( a v t ) ( a c v t ) （把（1）中的 I 用 I m sin t 代）
N 2 ，试求二次绕组内感应电动势有效值的计算公式，并写出感应电动势与磁通量关系
的复数表示式。 解：(1)
E2
2
fN 2 m
2
2 N 2 m N 2 m 2 2
(2) E E 9 0 0 .7 0 7 N 9 0 2 2 2 m 1.9 有一单匝矩形线圈与一无限长导体在同一平面上， 如图 1.31 所示， 试分别求出下列条件 下线圈内的感应电动势： （1）导体中通以直流电流 I，线圈以线速度 v 从左向右移动； （2）导体中通以电流 i I m sin t ，线圈不动； （3）导体中通以电流 i I m sin t ，线圈以线速度 v 从左向右移动。 解：关键求磁通 (1)∵
华科大辜承林主编《电机学》课后习题答案

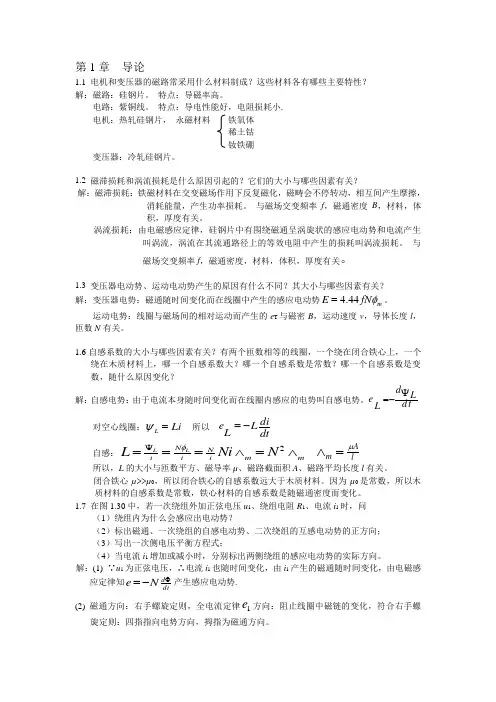

第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d Le dt Lψ=- 对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am lμ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
【精品】电机学课后答案承林 陈乔夫 熊永前 华中科技大学
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除电机学课后答案承林陈乔夫熊永前第1章导论1.1电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？解:磁路:硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小.电机:热轧硅钢片，永磁材料：铁氧体稀土钴钕铁硼变压器:冷轧硅钢片。
1.2磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解:磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f,磁通密度B，材料,体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f，磁通密度,材料，体资料内容仅供您学习参考，如有不当之处，请联系改正或者删除积，厚度有关。
1.3变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势4.44mE fNφ=。
运动电势:线圈与磁场间的相对运动而产生的e T与磁密B，运动速度v，导体长度l，匝数N有关.1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数?哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势.d Le d t Lψ=-对空心线圈：L Li ψ=所以di eL L dt=-自感：2LL N N m miii L Ni Nφψ===∧=∧A m l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µµ0,所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
电机学第四版课后答案
电机学第四版课后答案电机学第四版课后习题答案第⼀章磁路电机学1-1 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的⼏何形状（长度、⾯积）和材料的导磁性能有关，计算公式为AlR m µ=，单位：Wb A1-2 铁⼼中的磁滞损耗和涡流损耗是怎样产⽣的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p nm h h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁⼼的体积及磁化强度有关；涡流损耗：交变的磁场产⽣交变的电场，在铁⼼中形成环流（涡流），通过电阻产⽣的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁⼼损耗系数、频率、磁通及铁⼼重量有关。
1-3 图⽰铁⼼线圈，已知线圈的匝数N=1000，铁⼼厚度为0.025m （铁⼼由0.35mm 的DR320硅钢⽚叠成），叠⽚系数（即截⾯中铁的⾯积与总⾯积之⽐）为0.93，不计漏磁，试计算：(1) 中间⼼柱的磁通为4105.7-?Wb ，不计铁⼼的磁位降时所需的直流励磁电流； (2) 考虑铁⼼磁位降时，产⽣同样的磁通量时所需的励磁电流。
解：磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁⼼、⽓隙截⾯2422109.293.01025.1025.0m m A A --?===δ(考虑边缘效应时，通长在⽓隙截⾯边长上加⼀个⽓隙的长度；⽓隙截⾯可以不乘系数) ⽓隙长度m l 41052-?==δδ铁⼼长度()m cm l 21045.122025.025.15225.125.7-?=?--+-= 铁⼼、⽓隙中的磁感应强度T T A B B 29.1109.22105.7244==Φ==--δ (1) 不计铁⼼中的磁位降：⽓隙磁场强度m A m A B H 67100.110429.1?=?==-πµδδ磁势A A l H F F I 500105100.146==?==-δδδ电流A NF I I5.0==(2) 考虑铁⼼中的磁位降：铁⼼中T B 29.1= 查表可知：m A H 700=铁⼼磁位降A A l H F Fe 15.871045.127002=??=?=- A A A F F F Fe I 15.58715.87500=+=+=δ A NF I I59.0≈=1-4 图⽰铁⼼线圈，线圈A 为100匝，通⼊电流1.5A ，线圈B 为50匝，通⼊电流1A ，铁⼼截⾯积均匀，求PQ 两点间的磁位降。
《电机学》（华中科技大学出版社）课后答案
第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d Le dt Lψ=- 对空心线圈：L Li ψ= 所以die L L dt=-自感：2L L N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
《电机学》课后习题答案(3-7单元)
第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。
电机学课后答案
第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
电机学课后答案承林 陈乔夫 熊永前 华中科技大学
电机学课后答案承林 陈乔夫 熊永前第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小.电机：热轧硅钢片， 永磁材料： 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？ 解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m E fN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L edtLψ=-对空心线圈：L Li ψ= 所以di e L =-1.9 有一单匝矩形线圈与一无限长导体在同一平面上，如图1.31所示，试分别求出下列条件下线圈内的感应电动势：（1）导体中通以直流电流I ，线圈以线速度v 从左向右移动； （2）导体中通以电流sin m i I t ω=，线圈不动；（3）导体中通以电流sin m i I t ω=，线圈以线速度v 从左向右移动。
v T 1.10 在图1.32所示的磁路中，两个线圈都接在直流电源上，已知1I 、2I 、1N 、2N ，回答下列问题：（1）总磁动势F是多少？（2）若I反向，总磁动势F又是多少？2（3）电流方向仍如图所示，若在a、b出切开形成一空气隙δ，总磁动势F 是多少？此时铁心磁压降大还是空气隙磁压降大？1．10 一个有铁心的线圈，电阻为Ω2。
电机学第四版课后习题答案
电机学第四版课后习题答案1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dtd Ne 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比221==N N k ，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由m fN E U Φ=≈11144.4可知，由于匝数太少，主磁通m Φ将剧增，磁密m B 过大,磁路过于饱和，磁导率μ降低，磁阻m R 增大。
于是，根据磁路欧姆定律m m R N I Φ=10可知, 产生该磁通的激磁电流0I 必将大增。
再由3.12fB p m Fe ∝可知，磁密m B 过大, 导致铁耗Fe p 大增， 铜损耗120r I 也显著增大，变压器发热严重，可能损坏变压器。
电机学第四版课后答案_(汤蕴缪主编)机械
第一章 磁路1-1 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为AlR m μ=，单位：Wb A1-2 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p nm h h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-3 图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m （铁心由0.35mm 的DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7-⨯Wb ，不计铁心的磁位降时所需的直流励磁电流； (2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。
解： 磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁心、气隙截面2422109.293.01025.1025.0m m A A --⨯=⨯⨯⨯==δ(考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数) 气隙长度m l 41052-⨯==δδ 铁心长度()m cm l 21045.122025.025.15225.125.7-⨯=⨯--+⨯⎪⎭⎫⎝⎛-= 铁心、气隙中的磁感应强度T T A B B 29.1109.22105.7244=⨯⨯⨯=Φ==--δ (1) 不计铁心中的磁位降： 气隙磁场强度m A m A B H 67100.110429.1⨯=⨯==-πμδδ 磁势A A l H F F I 500105100.146=⨯⋅⨯=⋅==-δδδ 电流A NF I I5.0==(2) 考虑铁心中的磁位降：铁心中T B 29.1= 查表可知：m A H 700= 铁心磁位降A A l H F Fe 15.871045.127002=⨯⨯=⋅=-A A A F F F Fe I 15.58715.87500=+=+=δ A NF I I59.0≈=第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。
1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。
当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合在一起称为铁耗。
在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m 式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。
因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。
1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。
运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。
变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。
1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。
1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。
磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。
当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。
因为铁芯磁路存在饱和现象。
饱和时，磁阻不是一个常数,因此不能用叠加原理。
若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。
1.6 自感系数L=N2Λm,即自感系数与线圈匝数N的平方及自感磁通所经磁路的磁导Λm成正比。
由于铁磁材料的磁导率远远大于非铁磁材料的磁导率，铁磁材料存在饱和现象,其磁导率不是一个常数,非铁磁材料的磁导率是常数,因此,在匝数相等的情况下,铁芯线圈的自感系数大于木芯线圈的自感系数。
木芯线圈的自感不变。
铁芯线圈的自感随铁芯饱和程度的提高而减小。
1.7 (1)一次绕组外加正弦电压u1，绕组内产生交变电流i1，在交变磁动势Ni1作用下产生交变磁场，从而在一次、二次侧绕组内感应出电动势(2)由电流的参考正方向，按右手螺旋法则确定磁通的正方向；再按感应电动势与磁通之间呈右手螺线关系确定一次、二次绕组中的感应电动势正方向。
如图1.2(3)在图1.2所示的假定正向下，根据基尔霍夫第二定律可得一次侧电压平衡方程u1=-e1+i1R1=N1Φ+i1R1(4)当电流i1增加时.磁通对时间的变化率为正.感应电动势的实际方向与假定正向相反；当电流i1减小时，磁通对时间的变化率为负，感应电动势的实际方向与假定正向相同。
1.8 根据电磁感应定律，二次绕组内感应电动势表达式为Φ=Φ=有效值的计算公式为=Φ=ƒΦ感应电动势滞后于磁通90°，用复数表示为È=-j4.44ƒN2Φm1.9 由全电流定律可得无限长导体在图1.3所示x处产生的磁通密度为=矩形线圈所交链的磁通为Φ==(1)当i=I,线圈以线速度v从左向右移动时，线圈内的感应电动势为e=ψ=ф=,或者根据e=blv分别求出线圈两垂直边的感应电动势，然后相减得出线圈的电动势。
(2)当i=sinwt,线圈不动时，有ф=e=Ф=(3)当i=sinwt,线圈以线速度v从左向右移动时，有Ф=e=ф=sinwt-1.10 (1)总磁动势F=N1I1-N2I2(2)若I2反向,则总磁动势F=I1N1+ I2N2(3)若I2不反向，磁路在a、b处切开，则总磁动势不变,F=I1N1-I2N2;由于空气隙中的磁阻大，因此磁压降主要在气隙中。
(4)在不计漏磁的情况下,所有磁力线均沿铁芯闭合，根据磁通的连续性原理可知,铁芯和气隙中的磁通相等。
铁芯截面积均匀、气隙很小的情况下可忽略边缘效应，气隙处的磁力线分布和铁芯中的一致，因此铁芯和气隙中的B相等。
由于气隙的磁导率远远小于铁芯的磁导率，故气隙中的H大（5）磁路中存在气隙时，磁路的磁阻增大，在磁动势不变的情况下，磁通减小，铁芯中的B,H均比没有气隙时的小。
1.11当接到电压为U 的直流电源上时,线圈电流I=U/R为恒量,线圈磁动势F= NI为恒量。
若增大气隙，磁路的磁阻增大，则磁通φ减少;反之，减小气隙,磁路的磁阻减小，则磁通φ增大。
当线圈接到电压有效值为U的工频交流电源上时，线圈中的电流是交变的,产生交变磁通。
忽略线圈电阻时,线圈感应电动势有效值E=U,又因E正比于磁通幅值Pm ,因此,铁芯内磁通幅值不变。
由于增大气隙时磁路的磁阻增大，而磁通不变，故线圈中电流应增大;反之，若减小气隙，则线圈中电流应减小1.12 电机运行时，热量主要来源于三个部分的损耗(1)电路中的电阻损耗（2）铁芯中的磁通密度交变产生的铁耗（3）运动部件产生的摩擦通风损耗（机械损耗）1.14电机运行时的损耗转化为热量而使电机温度升高，热量和温差对应。
同一台电机，在相同的工况下其发热量相同,如果环境温度不同，则电机的实际温度不同，，而温升是相同的。
因此，工程中用温升而不是用温度表示电机发热的程度。
如一台电机的工作温度达到120°C,但环境温度为100 C,则温升τ=20°C,这说明电机本身的发热情况并不严重,而电机的工作温度偏高则是由于环境温度高。
反之，即便电机工作温度仅100°C ,但环境温皮只有10°C，那么实际温升也达到90°C，发热情况就相当严重了。
绝缘材料的温度限值只是确定了电机的最高工作温度，温升限值则取决于环境温度。
为适应我国大部分地区不同季节的运行环境，国家统制定的环境温度标准是40°C(介质为空气)。
即绝缘材料的温升限值等于其温度限值减去标准环境温度40°C，例如,E级和B级绝缘材料的温升限值分别为75ºC和80ºC1.15将电机看作均质等温体，初始温度为环境温度，根据传热学知识,可推导出(1-e-t/T)由上式对时间求导得= e-t/T电机的温升函数为τ=∞由数学推导可知上式为一-单调递减函数。
开始时电机发出的热量大部分用来使电机本身温度升高,随着t的增加，越来越多的热量散发到周围空间,最后达到一种平衡,电机温度不再升高。
故电机刚投人运行时温升增长得快些，越到后面温升增长就越慢。
1.16电机的冷却方式有直接冷却(又称内部冷却)和间接冷却(又称外部冷却)两大类。
通风系统有轴向通风、径向通风、混合通风以及外风扇自冷通风等多种形式。
一台已制成的电机被加强冷却后，容量可以适当提高，因为容量提高后，发热量增加,通过加强冷却,使电机的温升保持不变1.17线圈铜耗 Pcu=I2R=2.52×2 W=12.5 W铁芯损耗 PFe=P- Pcu=(90-12.5) W=77.5 W1.18磁路按材料分为铁芯部分和气隙部分两段，不计边缘效应,两部分磁路的截面积均为A= 12.25×10-4m2铁芯部分磁路长度l=0.4 m,气隙部分磁路长δ=0.5X10-3 m。
忽略漏磁，不计气隙处的磁场边缘效应,两部分的磁通密度均为B=Φ/A=0.89T,气隙磁场强度Hδ=B/μ0=7.08×105A/m查教材DR510-50硅钢片磁化曲线,得铁芯磁场强度HF.=299 A/m。
铁芯部分磁压降 Hp。
l= 299X0.4 A-119.6 A气隙部分磁压降 Hδ=7.08X105X0.5X10-3 A=354 A磁动势F=Hpel+ Hδ=(119.6+354) A=473.6 A励磁电流 I=F/N=0.79 A1.19 励磁电动势 F=NI NU/R=550A己知势求感通属于磁路计算的第二类问题,需要用迭代法求解。
本题的最后结果为φ=12.25×10-4wb1.20 反电动势E=U Фm=E/4.44Nƒ=8.26×10-6wb1.21 Ф3=Ф B3=Bδ=Ф/A=1.84T气隙磁场强度Hδ=Bδ/μ=1.4642×106A/m查表得H3=14600A/m根据磁路基尔霍夫第二定律，对l2和l3构成的回路有N2I2=H2L2+H3(L3-δ)+Hδδ H2=504A/m查表得B2=1.108TФ2=22.77×10-3wbФ1=Ф3-Ф2=1.83×10-3wbB 1=0.732T H1=220.8A/m磁路基尔霍夫第二定律 N1I1-N2I2=H1L1-H2LN 1I1=10310A第二章2.1 直流发电机电枢导体的感应电动势的性质是交变的通过换向器和电刷的作用，将旋转电路转换成“伪静止电路”.即从电刷看进去,构成每条支路的导体在不停地变换，但每条支路内的导体数量及其所在的位置不变,因间支路电助势为直流。
换向器和电刷相当于“机械整值装置“.将交流电动势”整流"成直流电动势从面产生直流电压。
2.2 直流电机工作的基本条件是:电刷与磁极要保持相对静止关系，而电枢与电刷和磁极要保持相对运动关系。
因此，(I) 电刷两端电压是交流的:(2)电刷两淄电压是直流的。
2.3 在直流电动机中，外加直流电压.流过电刷的电流是直流,而导体中的电流是交流。
换向器的作用是把外电路的直流改变成导体中的交流.起到“逆变”的作用。
2.4 直流电机结构的主要部件有哪几个?它们是用什么材料制成的,为什么?这些部件的功能是什么?答：直流电机由定子和转子两部分构成，在定、转子之间有一一个存储磁能的气隙。
定子上的主要部件有主磁极、机座，换向极、电刷装置。
转子上的主要部件有电枢铁芯、电枢绕组、换向器等。
(1)主磁极。
主磁极包括主极铁芯和套装在主极铁芯上的励磁绕组。
由于主极铁芯中没有铁耗,因此股用1mm~1,5mm厚的钢板叠压而成，起导磁作用。
励磁绕组由铜线绕制而成通人直流电流，建立电机中的主磁场。
（2)机座。
一般由铸钢或钢板焊接而成,其作用一是作为主磁路的一部分，二是作为电机的结构框架用来固定主磁极、换向极、端盖等,起机械支撑作用。
(3)电刷装置。
电刷装置的作用是把转动的电枢绕组和静止的外电路相连接,并与换向器相配合，起整流或逆变的作用。
(4)换向极。
换向极亦由铁芯和绕组构成。
换向极装在两个主磁极之间,用以改善换向。
(5)电枢铁芯。
电枢铁芯一般用厚0.35mm~0.5mm的涂有绝缘漆的硅钢片叠压而成，其目的是减小铁耗。
