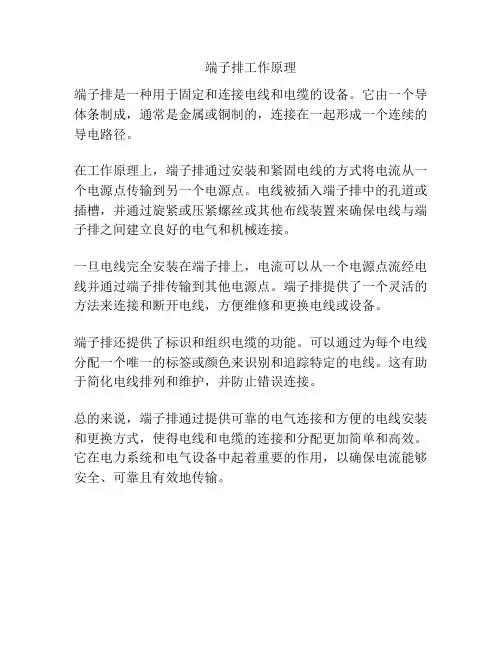

信号端子排的结构和原理

端子排工作原理

端子排工作原理
端子排是一种用于固定和连接电线和电缆的设备。

它由一个导体条制成，通常是金属或铜制的，连接在一起形成一个连续的导电路径。

在工作原理上，端子排通过安装和紧固电线的方式将电流从一个电源点传输到另一个电源点。

电线被插入端子排中的孔道或插槽，并通过旋紧或压紧螺丝或其他布线装置来确保电线与端子排之间建立良好的电气和机械连接。

一旦电线完全安装在端子排上，电流可以从一个电源点流经电线并通过端子排传输到其他电源点。

端子排提供了一个灵活的方法来连接和断开电线，方便维修和更换电线或设备。

端子排还提供了标识和组织电缆的功能。

可以通过为每个电线分配一个唯一的标签或颜色来识别和追踪特定的电线。

这有助于简化电线排列和维护，并防止错误连接。

总的来说，端子排通过提供可靠的电气连接和方便的电线安装和更换方式，使得电线和电缆的连接和分配更加简单和高效。

它在电力系统和电气设备中起着重要的作用，以确保电流能够安全、可靠且有效地传输。

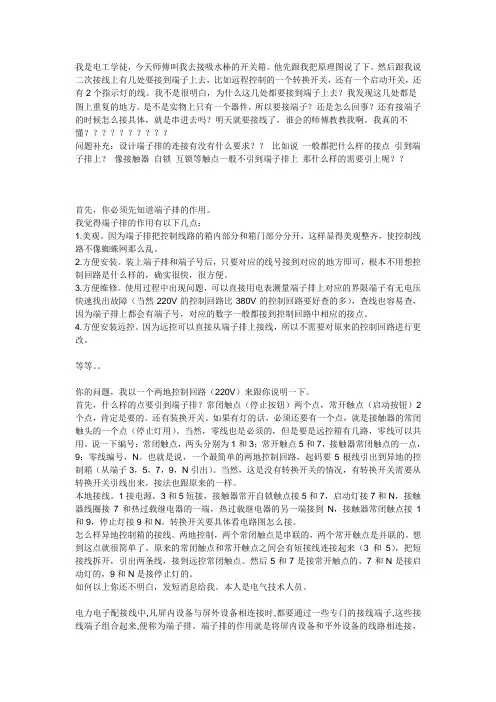

接线图接端子排的问题

我是电工学徒，今天师傅叫我去接吸水棒的开关箱。

他先跟我把原理图说了下。

然后跟我说二次接线上有几处要接到端子上去，比如远程控制的一个转换开关，还有一个启动开关，还有2个指示灯的线。

我不是很明白，为什么这几处都要接到端子上去？我发现这几处都是图上重复的地方。

是不是实物上只有一个器件，所以要接端子？还是怎么回事？还有接端子的时候怎么接具体，就是串进去吗？明天就要接线了，谁会的师傅教教我啊。

我真的不懂？？？？？？？？？？问题补充：设计端子排的连接有没有什么要求？？比如说一般都把什么样的接点引到端子排上？像接触器自锁互锁等触点一般不引到端子排上那什么样的需要引上呢？？首先，你必须先知道端子排的作用。

我觉得端子排的作用有以下几点：1.美观。

因为端子排把控制线路的箱内部分和箱门部分分开，这样显得美观整齐，使控制线路不像蜘蛛网那么乱。

2.方便安装。

装上端子排和端子号后，只要对应的线号接到对应的地方即可，根本不用想控制回路是什么样的，确实很快，很方便。

3.方便维修。

使用过程中出现问题，可以直接用电表测量端子排上对应的界限端子有无电压快速找出故障（当然220V的控制回路比380V的控制回路要好查的多），查线也容易查，因为端子排上都会有端子号，对应的数字一般都接到控制回路中相应的接点。

4.方便安装远控。

因为远控可以直接从端子排上接线，所以不需要对原来的控制回路进行更改。

等等。

你的问题，我以一个两地控制回路（220V）来跟你说明一下。

首先，什么样的点要引到端子排？常闭触点（停止按钮）两个点，常开触点（启动按钮）2个点，肯定是要的。

还有装换开关。

如果有灯的话，必须还要有一个点，就是接触器的常闭触头的一个点（停止灯用）。

当然，零线也是必须的，但是要是远控箱有几路，零线可以共用。

说一下编号：常闭触点，两头分别为1和3；常开触点5和7，接触器常闭触点的一点，9；零线编号，N。

也就是说，一个最简单的两地控制回路，起码要5根线引出到异地的控制箱（从端子3，5，7，9，N引出）。

plc输入输出端子的内部原理和连接使用方法

plc输入输出端子的内部原理和连接使用方法PLC输入输出端子是PLC系统中至关重要的一部分，它们起着将外部设备与PLC系统连接的重要作用。

下面我们将深入探究PLC输入输出端子的内部原理和使用方法。

首先，PLC输入输出端子的内部原理：PLC输入输出端子有两部分构成：端子台和插头。

端子台是由多个接线端子组成，插头则是由多个引脚组成。

在使用过程中，我们需要将外部设备（如传感器、电机等）的电缆插入到PLC输入输出端子的插头上，这样就可以通过PLC系统来控制这些设备的运行。

在插头与端子台之间，存在着一个密封接触机构，它具有防尘、防水等特性。

此外，还有一个电路板，它反映了PLC输入输出端子与PLC系统之间的电路关系，将接收到的信号或向外部设备发送的信号进行处理。

其次，PLC输入输出端子的连接使用方法：1. 接线前的准备工作：首先，我们需要对将要使用的电缆进行剪切和剥皮处理，去除一定的外皮保护，并保留一定长度的导线。

其次，我们需要用剪刀将导线变平，以免插头在插入时无法连接好。

2. 插头插入端子台：将电缆上的插头插入端子台内的插孔中，对于某些插头，需要用螺丝固定插头和导线的连接。

3. PLC输入输出端子与PLC系统连接：最后，将输入输出端子插入到PLC系统内，确保插头与端子正常连接，电气信号正常传递即可。

需要注意的是，在插入端子台之前，我们需要仔细确认插头引脚和母座的连接方向，确保插头与端子无误插入，否则会影响PLC系统的正常运行。

总体而言，PLC输入输出端子作为PLC系统的一个重要组成部分，其内部原理和连接使用方法都需要我们深入了解，从而更好地掌握PLC 系统的原理和技术。

接线端子的原理及应用

接线端子的原理及应用1. 接线端子的基本概念接线端子是一种用来连接电线和设备的连接器，它能够提供电流传输和机械强度支持。

接线端子的主要功能是将多个电线连接在一起，以便实现电气电子设备的正常工作。

它可以分为多种类型，例如插拔式接线端子、固定式接线端子等。

接线端子的工作原理是通过电线与接线端子的连接，形成物理固定连接和电气连接，从而实现电流的传输和信号的传递。

2. 接线端子的原理接线端子的原理是基于电子电路中的导线连接和信号传输的原理。

它通过金属导体的导电性能，将电流从一条电线传输到另一条电线上，实现电气设备的正常工作。

接线端子通常由金属材料制成，例如铜、铝等，这些材料具有良好的导电和导热性能，能够提供低电阻的电气连接。

3. 接线端子的应用接线端子广泛应用于各种电气设备和电子设备中，例如电力系统、电子仪表、通信设备、自动化控制设备等。

它们提供了安全可靠的电气连接，保证了设备的正常运行。

下面是一些接线端子的常见应用场景：•电力系统：接线端子在电力系统中起着重要作用。

它们用于连接变压器、断路器、电容器等设备的输入输出端子，实现电流的传输和分配。

•电子仪表：在电子仪表中，接线端子被用来连接传感器、显示器、微处理器等设备，实现电信号的传输和数据的处理。

•通信设备：接线端子在通信设备中起到连接电缆和设备的作用，保证信号的传输质量和稳定性。

•自动化控制设备：在自动化控制设备中，接线端子用于连接传感器、执行器、控制器等设备，实现信号的采集和控制。

4. 接线端子的特点接线端子具有以下几个特点：•安全可靠：接线端子提供了安全可靠的电气连接，减少了电线故障和短路的风险。

•方便快捷：接线端子采用插拔式设计，使得电线的连接和拆卸更加便捷，节省了时间和人力成本。

•灵活可扩展：接线端子可以连接多条电线，实现电气设备的灵活扩展和连接。

•耐高温高压：接线端子通常采用高温耐压材料制成，能够在高温和高压环境下稳定工作。

5. 接线端子的选型和安装在选择和安装接线端子时需要考虑以下几个因素：1.电流和电压：根据电气设备的要求，选择合适的接线端子，满足设备的电流和电压需求。

端子基础知识范文

端子基础知识范文端子基础知识是指关于电子设备中用于连接线缆和插头插座的接口部分的基本知识。

由于电子设备的种类繁多，所以不同种类的设备的端子也有所差异，但基本工作原理是相似的。

本文将介绍端子的基本结构、类型和常见应用。

一、端子的基本结构端子一般由两部分组成：插孔和端子柱。

插孔用于插入线缆或插头，端子柱则将电流传递给相应的电子元件。

插孔和端子柱之间通过金属导体连接。

二、端子的类型1.导线端子：用于连接导线的端子，如螺丝端子和弹簧端子。

螺丝端子通过旋转螺丝来固定导线，并利用螺丝头与端子柱之间的接触来传递电流。

弹簧端子则通过弹簧的弹性来固定导线，并通过弹簧与端子柱之间的接触来传递电流。

2.插座端子：用于连接插头的端子，如插座和插头。

插座通常有多个插孔，用于插入插头的引脚。

插头则是插座的相对应部分，有多个引脚用于插入插座的插孔。

3.焊接端子：用于通过焊接的方式连接电子元件和线缆的端子，如焊接排针和焊接接插头。

焊接端子一般是一根金属针或柱子，通过焊接与电子元件的引脚相连。

三、端子的常见应用1.电源端子：用于连接电子设备和电源的端子。

常见的电源端子有电源插座和电源插头，用于连接电视、电脑、手机等设备和插座。

2.信号端子：用于连接信号线的端子。

常见的信号端子有音频插座和视频插座，用于连接音频设备、电视、摄像机等设备和线缆。

3.数据端子：用于连接数据线的端子。

常见的数据端子有USB接口、以太网插座等，用于连接计算机、打印机、路由器等设备和数据线。

4.控制端子：用于连接控制线的端子。

常见的控制端子有继电器接口和开关按钮，用于连接开关、继电器等设备和控制线。

总结：端子是电子设备中连接线缆和插头插座的接口部分。

根据其作用，端子可以分为导线端子、插座端子和焊接端子。

常见的应用包括电源端子、信号端子、数据端子和控制端子。

对端子的了解是进行电子设备维修、连接和调试的基础。

端子排接线原理

端子排接线原理
端子排接线是一种常见的电气连接方式，用于将多个电线或电缆连接到一起，并提供电力或信号传输的功能。

它通常由一条金属导线或导轨组成，具有多个插孔或螺纹孔，用于插入或连接电线。

在进行端子排接线时，首先需要确认电源是否已经切断，以确保安全。

然后，根据连接需求，选择适当的端子排，并将其安装在合适的位置上。

安装时需确保排桥的两侧插座插座的位置和槽的对齐。

接下来，根据电路的设计或连接要求，将电线的绝缘层去除，将导线的裸露部分插入端子排中的插孔或拧入螺纹孔中。

在插入电线时，需要注意保持连接良好，确保导线与端子之间紧密接触。

对于某些端子排，可能需要使用螺丝或螺母来固定电线，以确保连接的稳定性。

此外，还可以使用绝缘套管或终端套管来保护裸露的导线，防止触摸到其他插孔或外部导体，从而避免出现短路或其他安全隐患。

完成所有电线的插入后，需要检查所有连接点是否牢固，是否有松动或接触不良的情况。

可以用手轻轻拉动电线，确认连接牢固性。

如果有任何问题，需要及时进行调整或更换。

最后，接通电源，进行必要的测试和验证，确保整个端子排接线连接正常，能够正常传导电力或信号。

总的来说，端子排接线过程中要确保安全、连接良好，并做好适当的保护措施，以确保稳定和可靠的电气连接。

端子台工作原理

端子台工作原理
端子台是一种常见的电子元件，广泛应用于各种电路中。

它的工作原理主要是通过连接导电材料，实现信号的传输和转换。

在电子设备中，端子台起着连接和固定电线的作用，能够有效地管理电路，保证设备的正常运行。

端子台由导电材料制成，通常是金属材料，如铜、铝等。

它的结构设计简单，包括端子体和连接端子体的螺丝。

通过螺丝将电线连接到端子体上，实现电路的连接。

在端子台上，通常会标有正负极性，以便正确连接电线，避免反接导致设备损坏。

端子台的工作原理可以分为两个方面：一是连接电路，二是传输信号。

首先，当电线连接到端子台上时，通过螺丝紧固，确保电线与端子体之间有良好的接触，从而形成一个稳定的连接。

其次，电流通过电线流向端子台，再由端子台传输到其他元件，实现信号的传输和转换。

在实际应用中，端子台可以灵活地连接多条电线，方便电路的布线和管理。

它还可以根据需要更换电线，方便维护和维修。

此外，端子台还可以通过不同规格和类型的端子体来实现不同电路的连接，满足不同设备的需求。

总的来说，端子台作为电子元件中的重要组成部分，具有连接电路、传输信号的功能。

它简单实用，方便使用，广泛应用于各种电子设
备中。

通过端子台的连接，电路可以正常运行，保证设备的稳定性和可靠性。

端子台的工作原理虽然简单，但却是电子设备正常运行的关键之一。

变频器接线端子的工作原理

变频器接线端子的工作原理
变频器接线端子的工作原理是通过接收外部电源，并将其转换为可控的交流电源信号，从而驱动电机工作。

变频器通常具有多个接线端子，包括输入端子、输出端子和控制端子。

输入端子接收外部直流电源，通常为单相或三相交流电，通过整流和滤波电路转换为直流电信号。

该直流电信号经过变频器内部的逆变电路，根据控制信号的调节，将直流电信号变换为可控的交流电源信号。

输出端子将变频器产生的交流电源信号输出给电机，根据控制信号的调整，可以调节输出的电压和频率。

通过改变输出的电压和频率，可以实现对电机的速度和转矩进行精确控制。

控制端子接收外部的控制信号，用户可以通过控制端子发送不同的信号来控制变频器输出的交流电源信号。

例如，可以调节输出频率来调整电机的转速，可以通过设定电压来实现电机的负载控制，还可以通过外部开关控制电机的启动和停止。

通过这样的接线方式，变频器能够通过转换输入的电源信号，并通过控制信号的调节，实现对电机的精确控制和调节，从而满足不同应用的需求。

接线端子原理

接线端子原理
接线端子是一种用于连接和固定电线的装置，通常由导电材料制成，如铜或铝。

它的原理是利用导电材料的特性，将电流从一个电器设备传输到另一个设备或电源。

接线端子有两个基本原理：连接和固定。

连接是指将电线与接线端子的导电材料建立起物理和电气连接。

这可以通过将电线插入端子的孔洞或固定螺丝来实现。

当电线插入端子并与导电材料接触时，电流可以顺畅地从电线流向终端设备。

固定是指确保电线与接线端子之间的连接具有良好的物理强度和稳定性。

这可以通过螺紧螺丝或压紧连接来实现。

当接线端子固定电线时，电线不会意外松脱或移动，从而确保电流传输的可靠性和安全性。

接线端子的设计也考虑了易用性和安全性。

一些接线端子具有标记或颜色编码，以区分不同类型的电线连接。

此外，一些端子还具有防护罩或绝缘套，以保护电线免受损坏或短路的风险。

总之，接线端子的原理是通过连接和固定电线，将电流从一个设备传输到另一个设备或电源。

通过良好的连接和固定，电线的传输可靠性和安全性得到保证。

高压柜二次端子排标准术语

高压柜二次端子排标准术语在高压柜中，二次端子排是连接电缆和设备的部分，用于输送电能或信号。

以下是一些常见的高压柜二次端子排的标准术语：
端子排（Terminal Strip）：指用于连接电缆和设备的排列在一起的端子。

输入端子（Input Terminal）：用于接收电源输入或外部电源信号的端子。

输出端子（Output Terminal）：用于输出电能或信号到其他设备或电路的端子。

通信端子（Communication Terminal）：用于连接通信设备或通信信号的端子。

地线端子（Ground Terminal）：用于连接设备的地线，提供设备的接地保护。

保险丝端子（Fuse Terminal）：用于安装保险丝的端子，用于过载保护或电路故障时的断电。

接地端子（Earth Terminal）：用于连接系统的整体接地线，确保电气设备的安全运行。

继电器端子（Relay Terminal）：用于连接继电器或控制设备
的端子。

输入/输出端子（Input/Output Terminal）：用于同时接收输入信号和输出信号的端子。

中性线端子（Neutral Terminal）：用于连接中性线的端子，通常用于交流电路中。

这些术语是常见的高压柜二次端子排的标准术语，不同的厂家和行业可能会有一些微小的差异，因此在具体应用中，最好参考所使用设备的规范和说明书，以确保正确的连接和使用。

端子继电器的原理

端子继电器的原理端子继电器是一种常用的电气控制装置，它可以实现低电压、低电流的信号控制高电压、高电流的回路，广泛用于工业自动化、机械控制、电力系统等领域。

端子继电器的工作原理主要包括电磁激磁、电磁吸合和电磁分离三个过程。

简而言之，端子继电器是通过电磁原理实现信号的转换和控制的装置。

它由线圈、触点、固定部分和可动部分等组成，当线圈电流通过时，产生的磁场使得触点吸引或分离，从而实现信号的传输和控制。

具体来说，端子继电器的工作原理可以分为以下几个步骤：1. 电磁激磁：当线圈接通电流时，线圈内形成一个磁场。

根据安培定律，通电导线周围会产生一个磁场，而线圈内部的电流会加强这个磁场。

线圈产生的磁场能量将传递给铁芯，使其成为一个强磁体。

2. 电磁吸合：当铁芯处于磁场中时，触点将受到吸引力而闭合。

触点是由弹性材料制成的金属片，它通过弹性回弹力保持打开状态。

当铁芯吸引触点时，这种回弹力不再能够保持触点的打开状态，从而使得触点闭合。

3. 电磁分离：当线圈电流断开时，磁场消失，铁芯失去磁力，触点则因弹性力的作用而分离，恢复原本的打开状态。

通过上述三个过程，端子继电器实现了信号的传输和控制。

当线圈通电时，通过电磁激磁和电磁吸合作用，触点闭合，使得高电压、高电流的回路得以导通。

当线圈断电时，通过电磁分离作用，触点分离，使得回路断开。

端子继电器的工作原理基于电磁感应和磁性材料的作用。

铁芯的核心材料通常是磁能相对较高的铁矽合金或镍银合金，它具有良好的导磁性。

线圈中通入的电流激发铁芯产生磁场，从而实现端子继电器的工作。

端子继电器的原理具有以下几个特点：1. 电隔离性：线圈通电时产生的磁场和铁芯实现了触点的吸合和分离，电流不会直接流过触点，实现了电隔离，避免了触点烧坏或损坏的问题。

2. 放大效应：通过端子继电器可以实现低电压、低电流信号的放大，控制高电压、高电流的回路。

这种放大效应可以实现远距离传输和控制。

3. 可靠性：端子继电器的触点采用高弹性材料制成，具有较好的粘合、导电和回弹性能，能够承受较大的负载电流和电压，具有很高的可靠性和耐久性。

汽车发电机f端子(一)2024

汽车发电机f端子（一）引言概述：汽车发电机的f端子是发电机的一个重要部件，它承担着连接发电机和车辆电气系统的作用。

在汽车发电系统中，f端子起着传输电能和信号的关键作用。

本文将从f端子的功能、结构、工作原理等方面进行详细介绍。

正文：1. f端子的功能- 将发电机产生的交流电能转化为直流电能，供车辆电气系统使用。

- 进行辅助电源的输出，如电池充电、电子设备供电等。

- 实现发电机与车辆电气系统的连接和数据传输。

1.1 提供电源- f端子通过连接正极和电池之间的电路，将发电机产生的交流电能转换为直流电能，为车辆的正常运行提供电源。

1.2 辅助电源输出- f端子还通过与电感、稳压器等元件的连接，实现对辅助电源的输出，如电池充电、电子设备供电等，满足车辆不同部位的电能需求。

1.3 连接车辆电气系统- f端子通过电线的连接，将发电机与车辆电气系统进行连接，实现交流电能和信号的传输，确保各部件的正常工作。

2. f端子的结构- f端子通常由金属制成，具有较好的导电性能和接触性能。

- 外观形状一般为圆柱形或方柱形，便于与其它电气连接器进行嵌合和连接。

- 端子上通常有标记，以便在车辆维修和故障排除时识别和连接。

2.1 材料选用- f端子的材料通常选用优质铜或铜合金，以确保良好的导电性能和电气连接质量。

2.2 外观设计- f端子的外观形状可以根据不同的车辆品牌和型号进行设计，以便与相应的插接件进行匹配。

3. f端子的工作原理- f端子在工作过程中，通过与发动机转子和定子之间的电磁感应产生交流电压。

- 交流电压经过整流装置转换为直流电压，再通过f端子输出给车辆电气系统。

- f端子还能通过车辆电气系统对发电机的输出进行控制，保持合适的电压输出。

3.1 电磁感应原理- f端子通过发电机的转子和定子之间的电磁感应原理产生交流电压。

3.2 整流装置- f端子连接整流装置，将交流电压转换为直流电压，以供给车辆电气系统使用。

3.3 控制电压输出- f端子通过与车辆电气系统中的电压调节器等设备的连接，实现对发电机输出电压的控制和调节。

变电站二次端子排

变电站二次端子排变电站二次端子排是指变电站中用于将二次设备中的信号和功率信号进行引出和连接的设备。

它的作用是将从变电站中的各类测量装置、保护装置、控制装置等接收的信号进行集中，对这些信号进行分配、转换和提供给下一层级的控制器或装置使用。

二次端子排划分方式根据其用途、功能和接线方式的不同，变电站二次端子排可分为直通式、分岔式、组合式、干接点式、湿接式等多种类型。

其中，最为常见的是直通式和分岔式。

1. 直通式：直通式二次端子排是在其上方直接连接一些开关、步进马达或灯具等。

这种二次端子排的用途比较广泛，可以布置在各种位置以满足需求。

由于其布置灵活，因此在不同的工程项目中的应用几率较大。

2. 分岔式：分岔式二次端子排的组成形式和功能不同。

其主要应用于需要大量的信号传输的场合，且结构单元的布置应当遵循相对固定的要求。

分岔式端子排分为L及N2种，一般情况下按工程要求进行合理的选择、安装和接线。

性能优势及适用范围变电站二次端子排适用环境下的性能优势主要体现在以下几个方面：1. 可靠性高：二次端子排采用一定的隔离设计，每个接口独立地接线，采用良好的连结方式并保持整洁，可以极大程度的提升其可靠性和稳定性。

2. 故障率低：二次端子排的主要器件和部件均采用优质的材料制造，有很高的使用寿命和稳定性，故障率低，使用寿命长。

3. 准确性高：二次端子排所接收的来自测量、保护、控制等设备的信号均经过专业的放大、隔离、过滤等处理后才传输到下一层的控制器，能够确保信号的精度和准确性。

4. 可维护性好：二次端子排在设计和制造过程中考虑到了维护因素，因此可以快速地对故障进行排除，对线路进行维护。

应用范围：在现今的电网中，变电站二次端子排已广泛应用于各类电力系统、工业系统、通讯系统、建筑装配、家庭装修等领域。

其中，电力系统和工业系统中的应用最为常见，包括：变电站、厂房、矿井机械设备等。

变电站二次端子排是保障电力系统安全、稳定运行的重要组成部分，在日常实践中，需做好维护、保养和管理工作，强化其可靠性和稳定性，确保其运行效果和安全。

电路中排针的原理和作用

电路中排针的原理和作用
电路中排针的原理和作用如下：
1.排针原理：排针通常由铜、黄铜或钢制成，具有一定的弹性，可以在接触面产生良好的压力，从而保证电
信号的质量。

排针的机械强度也很重要，因为它们通常需要承受较大的外力而完好无损。

通孔技术组装的元件在可靠性方面要比相应的SMT元件高很多，无论是在强烈的拉拽、挤压或热冲击下，它都能承受而不易脱离PCB。

2.排针的作用：排针广泛应用于电子、电器、仪表中的PCB电路板中，起到桥梁的功能，担负起电流或信号
传输的任务。

它通常与排母配套使用，构成板对板连接；或与电子线束端子配套使用，构成板对线连接；
也可以独立用于板与板连接。

排针的作用是在电路内被阻断处或孤立不通的电路之间，起到连接和传输电流或信号的作用。

以上内容仅供参考，建议查阅专业电子书籍获取更全面和准确的信息。

常用端子排的主要作用

常用端子排的主要作用
端子排就是接线端子组装而成的，今天盛世开元的的专家为大家介绍常用端子排的主要作用，分析了之后总结如下三大要点：
1、隔离作用。

一般PLC控制其他设备的形式为弱电控制强电，通过中间继电器可以把强电设备和PLC隔离开来，但同时还可以起到控制作用。

另外，比如外部信号短路了，如果直接接到模块上，那么就有可能会烧毁模块，而电路板或者继电器即使烧了那代价也是小的。

2、抗干扰。

比如某些负载是干扰源性质的，比如变频器之类有高频谐波，容易对PLC的控制起到干扰的作用。

3、建议在做设计之前详细的参看产品的设计要求，手册上面建议的设计方法就是符合安全、隔离、抗干扰的设计思路方法。

简而言之，端子排的最大作用就是方便布线，不管多大风机都能用接线排，但要注意型号规格。

端子排的工作原理

端子排的工作原理端子排（Terminal Block）是一种用于电气连接的装置，广泛应用于各种工业和民用领域。

它的主要作用是将电气信号或电力传输到不同的设备或电气元件之间。

端子排的工作原理是基于电路连接和固定性能的，以确保电气连接的可靠性和稳定性。

一、电路连接原理：1.导电材料：端子排通常由金属材料制成，如黄铜或铝合金。

这些材料具有良好的导电性能，能够有效传递电能。

2.电气接触：端子排中的导电金属材料要保证与连接电缆或电线的良好接触。

这可以通过螺纹、弹簧、插入孔等设计实现。

螺纹设计使用螺母与螺纹孔相互结合，使电缆或电线夹持在螺纹缝中。

弹簧设计借助弹力将电缆或电线夹紧在端子排上。

插入孔设计通过牢固地插入电缆或电线，使其与端子排的金属接触。

3.紧固力：为了确保电气接触的可靠性，端子排必须提供足够的紧固力来稳固电线或电缆。

这样可以避免连接松动或断开，保证电能的传输稳定性。

二、固定性原理：1.板载固定：端子排通常安装在电路板上，用螺钉或焊点固定。

通过这种方式，端子排紧固在电路板上，以确保连接线稳定。

2.导轨固定：在一些特殊应用中，端子排可以被安装在导轨上，例如DIN导轨。

这种方式可以便于安装和维护，使得端子排易于拆卸和更换。

3.安装底座：为了方便维护和管理，一些端子排还可以配备安装底座。

安装底座可以将端子排组织成一组，从而更好地管理连接线。

三、性能特点：1.绝缘性：端子排具备良好的绝缘性能，能够防止电流在不同电子元件之间的相互干扰和短路。

2.灵活性：端子排可根据需要定制，适合不同的电器设备，能够满足各种连接需求。

3.扩展性：端子排通常可以进行模块化扩展，以满足电路复杂性的需求。

4.可靠性：端子排通过合理的设计和高质量材料的选择，保证了电路连接的可靠性和稳定性。

总结：。

eplan端子排定义

eplan端子排定义Eplan端子排是一种常用的电气连接设备，用于电气控制系统中的信号传输和电源连接。

它具有结构紧凑、安装方便、可靠性高等特点，被广泛应用于各种工业领域。

本文将从Eplan端子排的定义、应用领域、特点以及未来发展趋势等方面进行阐述。

Eplan端子排是一种用于连接电缆和导线的设备，能够实现电气信号的传输和电源的连接。

它通常由导电材料制成，具有多个端子块，每个端子块上有多个插槽用于插入导线。

通过Eplan端子排，可以方便地进行电气设备的布线和连接，提高了电气系统的可靠性和安全性。

Eplan端子排被广泛应用于各个领域，特别是工业自动化领域。

在工业自动化中，需要将各种传感器、执行器和控制器连接起来，形成一个完整的控制系统。

Eplan端子排的使用可以使得电气布线更加规范化，减少了因为接线不牢固而引起的故障，提高了系统的稳定性和可靠性。

此外，Eplan端子排还广泛应用于电力系统、交通系统、通信系统等领域，起到了连接和传输信号的重要作用。

Eplan端子排具有多个特点，使其成为电气连接领域中的重要设备。

首先，Eplan端子排的结构紧凑，可以节省空间，减少设备的体积。

其次，Eplan端子排的安装方便，可以快速地进行连接，并且方便维护和更换。

此外，Eplan端子排的可靠性高，使用寿命长，能够在恶劣的工作环境下正常工作。

最后，Eplan端子排还具有多样化的规格和型号，可以满足不同应用场景的需求。

随着科技的不断发展，Eplan端子排也在不断创新和改进。

未来，Eplan端子排有望实现更高的接线密度和更高的传输速率，以满足工业自动化领域对于高效、可靠连接的需求。

同时，随着物联网、人工智能等技术的兴起，Eplan端子排还有望实现与其他设备的无缝连接，形成更加智能化的电气系统。

Eplan端子排作为一种常用的电气连接设备，在电气控制系统中起到了连接和传输信号的重要作用。

它具有结构紧凑、安装方便、可靠性高等特点，并被广泛应用于工业自动化、电力系统、交通系统等领域。

变电站二次端子排

变电站二次端子排1. 什么是二次端子排？在电力系统中，二次端子排是用于连接电缆和各种保护及测量仪器的重要设备。

一般情况下，电力系统中大量的保护及测量仪器需要连接到变电站的二次侧现场，因此需要使用二次端子排来实现连接和管理。

在实际操作中，二次端子排的作用是将各个保护及测量仪器的输出信号统一集中到一个地方，然后再将这些信号通过电缆传输到集中控制室中的控制设备上。

因此，二次端子排在电力系统中承担了一个非常重要的作用。

2. 二次端子排的结构和构成二次端子排的结构和构成各有不同，根据实际需要和使用场景而定。

通常情况下，二次端子排可分为以下两类：2.1 通用二次端子排通用二次端子排不仅仅可以连接保护及测量仪器，同时也可以用于连接电缆和各种控制及辅助设备。

它的基本构成包括端子板、端子盖、接线盒、并联端子板等。

端子板是主体部分，它由许多铜制的端子组成，可以将各个保护及测量仪器的信号通过线缆的方式连接到端子板上，然后由端子板中的小端子连接到相应的继电器上。

通常情况下，端子板的直流电压等级可以达到500V-800V，带电量小于30A。

而端子盖和接线盒则是端子板的保护部分，它们主要承担着保护和隔离的作用。

并联端子板则用于将多条电缆并联接在一起，以便在需要时能够加快电缆的连接速度。

2.2 专用二次端子排专用二次端子排则是根据不同的应用场景和需要而设计的，如差动保护和线路保护等。

它们体积小、结构简单，但功能强大，能够满足各种特殊需求。

3. 二次端子排的安装和维护二次端子排的安装和维护对于电力系统的安全和稳定运行具有非常重要的意义。

在安装过程中，需要严格按照电力行业的相关标准和规定进行操作，防止出现质量问题。

在维护过程中，一定要保证端子板表面的干净和平整，不得存在锈蚀、氧化及腐蚀等问题，保持端子板的良好电气连接性。

定期检查端子盖和接线盒，及时更换损坏的零部件。

此外，操作人员还需要定期检查二次端子排的接线情况，确保安全可靠。

接线端子的应用原理

接线端子的应用原理1. 什么是接线端子接线端子是一种用于电气连接的装置，通常采用螺纹或压接的方式固定导线，以实现导线之间的连接。

它被广泛应用于电气设备、电力系统、电子设备等领域，其作用是提供安全、可靠的电气连接，方便维护和更换导线。

2. 接线端子的主要类型接线端子可以根据其结构和功能特点分为多种类型，常见的有：•弹簧式接线端子：使用弹簧原理夹紧导线，方便快速连接和拆卸。

适用于较小的电流和电压，常见于家用电器等场合。

•螺柱式接线端子：采用螺纹固定导线，适用于较大的电流和电压，常见于电力系统、电气设备等领域。

•压接式接线端子：利用压接原理将导线与金属片之间产生牢固的接触，适用于较大的电流和电压，常见于电力系统、电气设备等场合。

•IDC接线端子：使用绝缘位，通过绝缘位的插入将导线与接点金属片连接，适用于大量布线的场合，如通信设备、计算机等。

3. 接线端子的应用原理接线端子的主要应用原理是实现导线之间的可靠电气连接，并保证连接处的电气性能和稳定性。

其具体应用原理如下：1.接触原理：接线端子的导电件与导线之间的接触是实现电气连接的关键。

不同类型的接线端子采用不同的接触原理，如弹簧式接线端子利用弹簧夹紧导线，螺柱式接线端子通过螺纹固定导线。

良好的接触能够确保导线与接线端子之间的电流传输畅通，避免电流过载、接触电阻和电气故障。

2.导线固定原理：接线端子通过螺柱、压接或弹簧等方式固定导线，确保导线与接线端子之间的牢固连接。

合适的导线固定方式能够有效防止导线松动或脱落，提供稳定的电气连接。

3.绝缘原理：接线端子通常采用绝缘材料或绝缘位来隔离导线之间的电气接触，防止短路和绝缘破坏。

良好的绝缘性能能够确保电路的安全运行和防止电气事故的发生。

4.导线截面适配原理：不同规格的导线通过接线端子连接时，接线端子要能够适配不同的导线截面。

接线端子通常采用可调节或可更换的接线孔，以适应不同规格导线的连接需求。

4. 接线端子的优势和应用场景接线端子相比其他电气连接方式，具有以下优势：1.便于维护：接线端子的结构设计使得连接和拆卸导线更加方便，方便维修和更换。
