简述城市轨道交通车辆的分类
《城市轨道交通概论》课后习题答案
思考与练习1.简述轨道交通的定义。
“城市轨道交通”是一个包含范围较大的概念，在国际上没有统一的定义。
一般而言，广义的城市轨道交通是指以轨道运输方式为主要技术特征，是城市公共客运交通系统中具有中等以上运量的轨道交通系统（有别于道路交通），主要为城市内（有别于城际铁路，但可涵盖郊区及城市圈范围）公共客运服务，是一种在城市公共客运交通中起骨干作用的现代化立体交通系统。
2.简述轨道交通的特点。
1.具有较大的运输能力2.具有较高的准时性3.具有较高的速达性4.具有较高的舒适5.具有较高的安全性6.占地少、不破坏地面景观7.低污染8.低能耗3.简述轨道交通的类型。
（1）按线路架设方式划分，可分为地下铁道、地面铁道和高架铁道。
（2）按导向方式划分，可分为轮轨导向和导向轨导向。
（3）按轨道形式划分，可分为重轨铁路、轻轨铁路和独轨铁路。
（4）按小时单向运能划分，可分为大运量系统（高峰时单向运输能力达到30 000人次/h以上）、中运量系统（高峰时单向运输能力达到15 000~30 000人次/h）和小运量系统（高峰时单向运输能力达到5 000~15 000人次/h）。
（5）按路权专用程度划分，可分为线路全封闭型、线路半封闭型、线路不封闭型。
（6）按服务区域划分，可分为市郊铁路、市内铁路和城际快速铁路。
（7）按运能范围、车辆类型及主要技术特征划分，可分为有轨电车、地下铁道、轻轨、独轨、城市（市郊）铁路、磁悬浮、新交通系统等。
4.列表比较各种轨道交通的特点。
思考与练习1.简述城市轨道交通规划设计的重要性、目的和意义。
重要性：城市轨道交通规划设计是建设前期的一项重要的工作，涉及城市规划、交通工程、建筑工程以及社会经济等多种学科理论的系统工程。
一个科学、合理、完善的轨道交通网是城市客运交通的发展方向。
目的：城市轨道交通对于城市的发展、居民生活水平改善有着重要作用，系统建设具有不可逆性。
保证建成线网能够对城市发展起积极作用，指导城市轨道交通工程持续发展，为政府部门决策提供可信的依据，保证今后工程建设的可实施性。
简述城市轨道交通车辆的主要类型
简述城市轨道交通车辆的主要类型
城市轨道交通车辆主要有电车、有轨电车、轻轨和地铁4种。
1、电车：采用有轨电车路线，整体成为电车系统，其驱动力来自于交流电，是最普及的城市公共交通工具，分为全封闭式和半封闭式。
2、有轨电车：是以轨道为路线，使用电力作为动力的一种公共交通运输形式，主要由有轨电车和天然电力构成，具有运输性能稳定、安全可靠、耗能低、运行速度快等特点。
3、轻轨：是以动车组为车辆，使用轨道作为路线的一种公共交通运输形式，主要由无轨电车组、变电站和供电系统组成，具有运输量大、速度快、安全可靠等特点，是现代城市的主要交通运输工具。
4、地铁：是以地下列车为车辆，使用地下轨道作为路线的公共交通运输形式，主要由地铁列车、变电站和供电装置组成，具有运输量大、速度快、安全可靠等特点，是现代城市中大型交通运输工具。
城市轨道交通车型
轻轨C-Ⅱ型列车：六轴单铰接车，长小于35米/节，宽2.6米。 轻轨C-Ⅱ型列车(华为松山湖有轨电车)线路列车：华为松山湖有轨电车。
轻轨C-Ⅲ型列车：八轴双铰接车，长小于45米/节，宽2.6米。 线路列车：暂无。
轻轨LC型列车：长16.5米/节，宽2.6米（LC型车一般纳入L型车）。 线路列车：暂无。
轻轨C型列车(长春轨道交通3号线）长春轻轨C型列车：70%低地板轻轨车辆，100%低地板电车，宽2.65 米。
线路列车： 长春轨道交通3号线、长春轨道交通4号线、长春轨道交通8号线列车。
市域C型列车
市域C型列车：长24.5米/节，宽3.3米。
市域C型列车基于CRH动车组平台，用于市域（郊）铁路，交流供电，每节车厢可选用2~3对车门。市域（郊） 铁路是连接都市圈中心城市城区和周边城镇组团，为通勤客流提供快速度、大运量、公交化运输服务的轨道交通 系统。 ，车辆满足市域（郊）铁路运行速度高、启停频繁、服务于中长距离通勤客流为主、公交化服务的要求。
型和LC型车辆的轻轨 ，亦有行业内普遍达成共识的使用市域A型、市域B型和市域D型的市域快轨（地铁快
线）。
城市轨道交通列车车型
由中华人民共和国国家市场监督管理总局和国家标准化管理委员会于2019年发布的国家标准《城市轨道交通 市域快线120km/h～160km/h车辆通用技术条件》（GB/T -2019） 中明确规定，市域快线车型包括市域A型列车、 市域B型列车和市域D型列车。2020年，国家铁路局批准发布《市域（郊）铁路设计规范》（TB -2020） ，自 2021年2月1日起实施。按《市域（郊）铁路设计规范》，市域（郊）铁路车型包括市域A型车、市域B型车、市域 C型车和市域D型车，其中市域C型车为基于CRH动车组平台的市域（郊）铁路车辆。
简要说出城市轨道交通的车辆分类
城市轨道交通的车辆分类及特点介绍
在城市轨道交通中，常见的车辆有地铁、轻轨、有轨电车等几种
类型。
每种车辆不同的特点，使其适用于不同的路线和场景。
1. 地铁
地铁是一种狭长的车厢，通常由6节或8节车厢组成。
其在城市
主干道中铺设，独立设站，能够快速地横贯城市，连接不同的区域。
地铁车辆一般采用电力牵引，车速相对较快，车站之间的间距也较宽，能够承载大规模的人流。
2. 轻轨
轻轨车辆通常由2至3个车厢组成，车体较小，适合于较清闲的
市区和郊区。
其适用于比较窄的轨道线路，速度较慢，但也因此适用
于范围较小的运行区域。
3. 有轨电车
有轨电车车长通常较短，一般由2节或3节车厢组成。
其适用于
比较繁忙的市区，车厢之间的距离较近，能够适应人流密度大的情况。
有轨电车通常采用从架线上获取电力驱动，能够沿途停靠，适用于城
市中短距离出行。
总的来说，城市轨道交通的车辆分类根据不同的需求和场景来进
行定制。
这些车辆的发展离不开科技的进步和创新，未来还会出现更
多类型的车辆，更好地服务城市居民的出行需求。
城市轨道交通车辆
3）城区人口密度。人口密度大，同样吸引范围内，发生的交通客流量大，因此车站分布宜密一些。 4）轨道交通路网及城市道路网状况。两条轨道交通线路交叉时，在其交叉点应设换乘站；在与城市道路主干道交叉时，为了让乘坐城市其它交通工具的乘客方便乘轨道交通，也宜设车站。 5）工程与运营成本。从工程造价角度来看，大站间距可以减少车站数量，从而节约车站的土建工程投资，但同时也将引起部分客流向邻近车站转移，导致邻近站规模增大；从运营角度来看，大站间距可提高列车的旅行速度，减少车辆配属数，同时降低运营成本。
3）城市轨道交通是我国大城市可持续发展的需要。首先，土地是一种不可再生资源，特别是在人口密集的大城市里，土地是一种非常稀缺和宝贵的资源，在城市变得越来越拥挤的情况下，城市土地必须十分珍惜。根据国内外相关统计资料，在同等的运输能力条件下，城市轨道交通设施所需土地远远小于道路交通方式；同时，城市轨道交通为沿线土地高密度开发提供了强有力的交通运输能力支撑，所以通过在城市轨道交通沿线及各站点周边根据不同的功能进行高密度开发，以提高城市土地的单位使用率，为城市土地资源带来土地的增量，从而可以促进城市对土地资源的合理利用。
1）应符合城市轨道交通线网规划和城市发展总体规划要求，沿主客流方向选择并通过大客流集散点(如工业区、大型住宅区、商业文化中心、公交枢纽、火车站、码头、长途汽车站等)，以便于乘客直达目的地，减少换乘。 2）应符合城市改造及发展规划，通过形成以轨道交通换乘站为核心的城市综合交通枢纽来引导或维持沿线区域中心或城市副中心的发展。
其次，我国交通能源消耗总量迅速增长，尤其是石油能源消耗在全国石油消耗总量中的比重快速上扬，对国家石油能源供给造成很大压力。根据国内外相关统计资料，城市轨道交通单位运输量所需的能源消耗远远小于道路交通方式。 再次，目前机动车污染已经上升为中国城市大气和噪声的主要污染源，在我国大城市空气污染中，60%的一氧化碳、50%的氮氧化物、30%的碳氢化合物污染来源于机动车的尾气排放。根据国内外相关统计资料，城市轨道交通单位运输量的大气污染物质排放量远远小于道路交通方式。 最后，城市轨道交通单位运输量的死伤率远远小于道路交通方式。

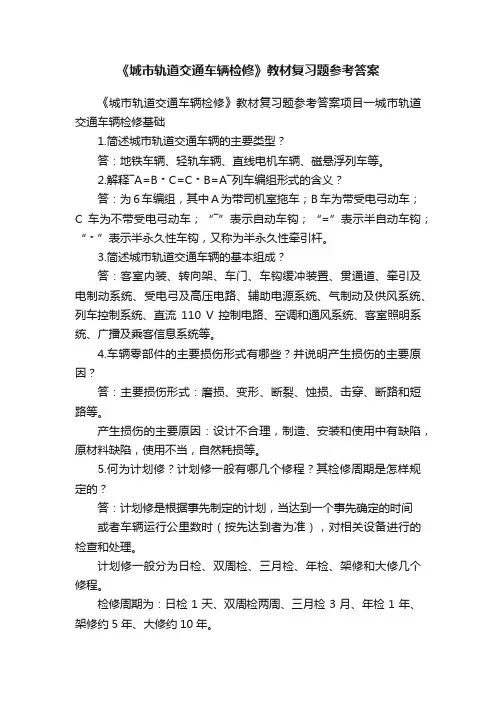

《城市轨道交通车辆检修》教材复习题参考答案
《城市轨道交通车辆检修》教材复习题参考答案《城市轨道交通车辆检修》教材复习题参考答案项目一城市轨道交通车辆检修基础1.简述城市轨道交通车辆的主要类型？答：地铁车辆、轻轨车辆、直线电机车辆、磁悬浮列车等。
2.解释―A=B﹡C=C﹡B=A―列车编组形式的含义？答：为6车编组，其中A为带司机室拖车；B车为带受电弓动车；C车为不带受电弓动车；“―”表示自动车钩；“=”表示半自动车钩；“﹡”表示半永久性车钩，又称为半永久性牵引杆。
3.简述城市轨道交通车辆的基本组成？答：客室内装、转向架、车门、车钩缓冲装置、贯通道、牵引及电制动系统、受电弓及高压电路、辅助电源系统、气制动及供风系统、列车控制系统、直流110 V控制电路、空调和通风系统、客室照明系统、广播及乘客信息系统等。
4.车辆零部件的主要损伤形式有哪些？并说明产生损伤的主要原因？答：主要损伤形式：磨损、变形、断裂、蚀损、击穿、断路和短路等。
产生损伤的主要原因：设计不合理，制造、安装和使用中有缺陷，原材料缺陷，使用不当，自然耗损等。
5.何为计划修？计划修一般有哪几个修程？其检修周期是怎样规定的？答：计划修是根据事先制定的计划，当达到一个事先确定的时间或者车辆运行公里数时（按先达到者为准），对相关设备进行的检查和处理。
计划修一般分为日检、双周检、三月检、年检、架修和大修几个修程。
检修周期为：日检1天、双周检两周、三月检3月、年检1年、架修约5年、大修约10年。
6.简述城轨车辆修理的工艺过程？答：车辆的日检、月检、季检和年检等修程均以定期检查为主，架修和大修一般在检修工厂或车辆段内进行。
自待修车辆送至修理场地起，直到车辆修理竣工后的全部过程，称为车辆大修或架修的生产过程，通常包括以下几部分：（1）送修或接修待修列车。
（2）修理开工前的准备工作，包括清扫、外观检查和检修作业计划制定。
（3）将列车分解成车辆，再将车辆分解为零部件。
（4）进行零部件的清洗、检查，并确定修理范围。
城市轨道交通概论第三章城市轨道交通车辆
（5）中心牵引装置 中心牵引装置是车体与转向架的连接部分，其结构应能够安全可靠地架承车体， 并传递各种荷载与作用力。同时，车体与转向架之间应能绕不变的旋转中心相对转 动，使车辆顺利通过曲线。
36
（6）驱动单元装置 驱动系统是动车转向架所特有的，主要由牵引电动机、联轴器、齿轮箱、齿轮箱 悬挂装置和动力轮对等组成。该系统既提供牵引力，也提供制动力（电制动力）。
24
2．车体结构
车体是由底架、侧墙、车顶与端 墙等部件组成的封闭筒形结构，如下 图所示。
车体
25
底架由地板梁、牵引梁、枕梁、横梁、侧梁组成。其中，每块地板梁下部有两对 安装车下设备的吊挂座；牵引梁设在底架的两端，用于安装车钩缓冲装置；枕梁用 于支撑车体下两端的转向架；横梁位于底架两端；侧梁位于底架两侧，用于承重。 车体左右侧墙各有5扇（或4扇）宽型车门和4扇（或5扇）车窗，侧墙被车门和车窗 分割成带窗框、窗下间壁，以及左右窗间壁或门间壁。车体两端的端墙由弯梁、贯 通道立柱和墙板组成。
2
第一节
城市轨道交通车辆概述
3
一、城市轨道交通车辆的特点
通常情况下，城市轨道交通车辆主要是指地铁车辆和轻轨车辆，它们是城市轨道 交通系统中最重要的设备，也是技术含量较高的机电设备之一。城市轨道交通车辆 应具有先进性、可靠性与实用性，能够满足容量大、安全、快速、舒适、美观与节 能的要求。城市轨道交通车辆的特点如下：
5
二、城市轨道交通车辆的分类
城市轨道交通车辆选型应以线路条件、供电电压等主要技术条件为依据，相关技 术指标应满足客运量及行车组织的要求；另外，还需考虑车辆设备部件技术参数、 当地环境和气候条件、外观与色彩等相关因素。城市轨道交通车辆可按牵引动力配 置、驱动方式、车体规格、支撑导向制式、受流器等进行分类。
简述城市轨道交通车辆的分类
城市轨道交通车辆的分类引言城市轨道交通作为现代城市重要的公共交通工具之一，发展迅速，逐渐成为人们出行的首选方式。
而轨道交通车辆作为轨道交通系统的核心组成部分，对乘客的安全、舒适以及运营效率有着重要影响。
本文将从不同角度对城市轨道交通车辆进行分类，并分析各类车辆的特点、优缺点等。
传统地铁车辆传统地铁车辆是最常见的城市轨道交通车辆，根据动力来源以及车辆结构等因素，可将传统地铁车辆分为以下几类：1. 直流电力驱动车辆直流电力驱动车辆采用直流电动机作为驱动力源，通常以第三轨供电。
这类车辆具有传统的设计和结构，成熟可靠，广泛运用于早期地铁系统。
但由于其电气设计相对简单，能效较低，且无法实现调速控制，因此不适合长距离、高速运营。
2. 交流电力驱动车辆交流电力驱动车辆采用交流电动机作为驱动力源，通常以架空线供电。
这类车辆的设计和结构相对较新，能够实现调速控制，具备更高的能效和运营效率。
许多现代地铁系统已经采用交流电力驱动车辆，以提高系统的性能和可靠性。
3. 线性电机驱动车辆线性电机驱动车辆采用线性电动机作为驱动力源，通过轨道上的电磁场与车辆上的线性电机相互作用来推动车辆运动。
这类车辆的特点是无需牵引线，减少了建设成本和环境污染，并且能够实现更高的加速度和制动效果。
线性电机驱动车辆在高速磁悬浮列车等新型城市轨道交通系统中得到广泛应用。
轻轨车辆轻轨车辆是介于传统地铁车辆和有轨电车之间的一类城市轨道交通车辆。
根据设计和使用需求的不同，轻轨车辆可分为以下几类：1. 快速轻轨车辆快速轻轨车辆通常采用交流电力驱动，具备较高的运营速度和能效。
这类车辆通常在城市快速交通系统中应用，能够满足乘客长距离、高速出行的需求。
快速轻轨车辆在大城市的联通线路和郊区快速交通系统中得到广泛使用。
2. 城市短距离轻轨车辆城市短距离轻轨车辆通常采用直流电力驱动，适用于城市内的短距离交通需求。
这类车辆相对较小、灵活，能够在城市狭窄的区域内运行，并且可以与其他交通方式进行接驳。
城市轨道交通车辆的类型组成
城轨车辆有哪几大部分组成呢？
四、城轨车辆的组成
1、车体
－ 乘客乘坐和司机驾驶的地方； － 其他设备和部件安装与连接的基础。
对车体的要求：
－ 足够的强度； － 足够的刚度； － 自重要轻量化。
轨道车辆与机械系 张波
DK32北京不锈钢城轨客车
武汉铝合金轻轨车
天津滨海快线不锈钢城轨车
70％低地板轻轨车
QKZ2型重庆单轨客车
香港迪斯尼线列车
车辆品种较多 规格不一
为使车辆制造、运营和 维修能够良性发展
进行统一分类
类别
跨坐式 单轨车 辆
车辆和线路条件
客运能力 平均运行速度
车长：１５．０ｍ
Ｎ：１．０￣３．０万
车宽：３．０ｍ
人次／ｈBiblioteka 定员：１５０￣１７０人 ｖ：３０￣３５ｋｍ／ｈ
线路半径：≥５０ｍ
线路坡度：
≤６０‰
备注
中运量适 用于高架
一、我国城轨车辆的分类
城轨车辆主要按车体宽度的不同分为：
－ A型车宽度为：3m； － B型车宽度为：2.8m； － C型车宽度为：2.6m。
城轨车辆可分为：动车（M）和拖车（T） 有些地区的车辆根据车载设备的不同分为：
5、受流装置
从接触导线或导电轨将电流引入动车的装置
6、车辆设备
服务于乘客和车辆运行的设备。 例如照明、通风、空调、座椅、扶手等
7、车辆电气系统
车辆上的各种电气设备及其控制电路。 主要有主电路系统、辅助电路系统和电子 控制电路。
2、转向架
车体 转向架
轨道
城市轨道交通概论单元3 城市轨道交通车辆
任务二 城市轨道车辆车体及车门
【任务目标】 1.掌握车体制造材料的种类。 2.掌握车体的结构特点。 3.掌握车门的结构及常见故障。
【任务分析】 重点:车体的基本结构特征和车门的结构。 难点:根据车门的结构特点分析查找故障。
15
【知识描述】 车体坐落在转向架上,是容纳旅客和车辆设备的安装基础,驾驶室
零部件损坏通常可以通过更换新件解决,但如果同一类零部件损 坏率较大,则应当检查是否存在系统设计问题或调整上的失误。在客 流量大且集中时,由于车体挠度等因素的影响,往往造成车门相关部件 与车体等部位干涉,从而引起车门故障,出现此类故障时应检查车门的 尺寸调整是否在规定的范围之内。
29
2.车门电路故障 车门电路故障主要有继电器卡滞、烧损,行程开关内部弹簧老化造
气控制系统完成车门的开关动作。机械传动系统的作用是将传动气缸 活塞杆运动传递至车门,使车门动作。电气控制系统包括气动门控制、 再开门控制、车门动作监视和列车控制电路连锁等部分,其作用是为了 保证车门动作可靠和行车安全。
车门的电气控制系统一般采用电子控制技术,可根据乘客和司机 的不同要求编制程序修改操作过程,自动监控装置具有全方位监控车 门的系统、自动故障报警和记录等功能。为了防止车门夹伤乘客,现代 自动车门还具有防夹功能,根据欧洲标准规定关门时的最大挤夹力应 小于250N。
(2) 外侧移门(图3.7) 它与内藏钳入式对开侧移门区别仅在于开关车门时,其门翼均处
于侧墙的外侧,车门驱动机构工作原理与内藏钳入式对开侧移门相同。
(3) 塞拉门(图3.8) 塞拉门借助于车门上端的传动机构和导轨,在车门开启状态时,门
翼贴靠在侧墙的外侧;在关闭状态时,门翼外表面与车体外墙成一平 面,这不仅使外表美观,而且也有利于在高速行驶时减少空气阻力,车 门不会因空气产生涡流发生噪声,也便于自动洗车装置对车体的清洗。 车门的上方设有门翼导轨,气缸(或螺杆)带动连杆机构使门翼沿着导 轨滑移。
城轨交通车辆的类型、结构组成和特点
三、城轨交通车辆的基本技术特点
u （4）车辆朝轻量化方向发展，采用大断面铝合金型材或不锈钢焊接车体的 整体承载结构，最大限度地减少车辆自重。
u （5）车辆上电气系统的设备、开关除一些必须安装在司机室和客室的电气 设备柜内，其他电气设备均分散安装在车底，空调机组安装在车顶，不占用 客室空间。
u （6）车辆间采用封闭式全贯通通道，便于乘客走动及均匀分布，采用密接 式车钩进行机械、电气、气路的贯通连接。
任务一
城轨交通车辆 的类型、结构 组成和特点
城轨交通车辆外观城轨交通车辆是城轨系统中运送乘客的工具，是技术含量极高 的综合型机电设备，是城轨交通系统中最关键和最重要的设备，城轨交通车辆的选型 和技术参数不仅是界定城轨交通线路技术标准的基础，而且是确定城轨交通系统运营 管理模式和维修方式的基础，也是城轨交通系统中其他设备选型和确定规模的重要依 据。由于城轨交通车辆设计、制造的技术背景不同，以及城轨交通车辆使用区域的经 济发展和运用环境的不同，致使城轨交通车辆的结构和性能有所差异。一般城轨交通 车辆都能满足客流量大、安全、快速、舒适、美观、节能和环保的要求，具有一定的 先进性、可靠性和实用性。
u ②非黏着牵引传动系统车辆。Lb型直线电机车辆系列车型 。
目前我国城轨交通车辆的主要分类方法如下：
按车体材料，可分 为不锈钢车、铝合 金车和耐候钢车
03
04
按受电方式， 可分为受电弓车、 受流器车、受电弓 加受流器车
一、城轨交通车辆的类型
目前，轻轨电动车辆主要有三种：4轴动车、6轴单铰接式车和8轴双铰接 式车。德国是世界上轻轨交通发展较早、轻轨车辆技术较先进的国家。20世纪 60年代初，德国首先在科隆和法兰克福修建轻轨铁路，使用U2型6轴单铰双向 运行的动车（车长约23 m，车宽 2.65 m），后又研制出8轴轻轨车（车长约 26 m，车宽2.4 m），用于汉诺威市。在莱茵—西格—鲁尔地区，德国采用 了B100/80型标准轻轨车辆（SLRV），它是6轴单铰动车，车长 28 m，车宽 2.65 m。德国还为欧洲和北美的许多城市提供了多种高性能的轻轨车辆。
城轨交通车辆的类型、结构和特点
城轨交通车辆的类型、结构和特点
城轨车辆的一般分类方法可简述如下：
(1)按车体宽度和驱动方式分为两类六种车型。 ①黏着牵引系统：A、B型车，车体宽度分别为3.0 m、 2.8 m的四轴系列车型；C、D型车，车体宽度为2.6 m,车地板 高度不同的铰接车系列车型；单轨胶轮车，车体宽度为3.0 m 的跨座式单轨胶轮系列车型。 ②非黏着牵引系统：L形直线电机车辆系列。
城轨交通车辆的类型、结构和特点
城轨车辆的一般分类方法可简述如下：
(2)按车辆的牵引控制系统分为直流变阻车、直流斩波调 压车、交流变压变频车和直线电机变频变压车。
(3)按车体材料分为不锈钢车、铝合金车和耐候钢车。 (4)按受电方式分为受电弓车、受流器车、受电弓和受流 器混合车。 (5)按电压等级分为DC1500V、DC750V、DC5600V 三种车型。
城轨交通车辆的类型、结构和特点
2 城轨交通车辆的结构组成
4.制动装置
制动装置是保证列车运行安全所必不可少的装置。 不管是动车还是拖车都设有制动装置，它可以保证运行 中的列车按需要减速或在规定的距离内停车。城轨车辆 制动装置除常规的空气制动装置外，还有再生制动、电 阻制动和磁轨制动等先进的装置。
城轨交通车辆的类型、结构和特点
城轨交通车辆的类型、结构和特点
3 城轨交通车辆的技术特点
城轨车辆的技术特点如下： （4）城轨列车的车辆发展方向是轻量化，一般采用大断面铝合金型材 或不锈钢焊接车体的整体承载结构，以最大限度地减少车辆自重。 （5）车辆上电气系统的设备开关除一些必须安装在司机室和客室的电 气设备柜内外，其他设备均分散安装在车底，空调机组装在车顶，不占用 客室空间。 （6）车辆间采用封闭式全贯通通道，便于乘客走动及均匀分布，采用 密接式车钩进行机械、电气和气路的贯通连接。 （7）为了在列车停站时能使大量的上下车客流交换在尽可能短的时间 内完成，车门数量也较多，每节车厢的单侧门数量有3～5个。
城市轨道交通运营管理《常见工程列车类型》
一、工程列车工程列车是指进入正线运行的用于配合施工作业的列车。
一般在?行车组织规那么?中会对工程列车的车次号范围做专门的规定。
但凡上正线运行的工程列车，必须被赋予相应的车次号。
工程列车可以是单独一台内燃机车或其他专用作业车，也可以是由几种作业车辆的编组而成的列车。
城市轨道交通运营企业运用的工程车辆主要有普通轨道车、钢轨打磨车、轨道起重车、接触网放线车、接触网架线车、平板车和平板吊车等。
其中，采用接触轨系统的运营企业就不需要用到接触网相关的作业车型。
1、轨道车轨道车是一种用于铁道设备维修、大修、基建作业中使用的内燃机车。
在施工作业过程中可用来牵引装载物料或设备的平车，日常情况下可在段场内〔特殊情况下也可在正线〕用于牵引或推送无动力的电动客车，如图10-2所示。
图10-2 轨道车2、钢轨打磨车钢轨打磨车是用于打磨轨道轨头外表不均匀部位的专业轨道维修车辆，它通常由一辆动力车和假设干辆打磨作业车组成，多个磨头可同时作业，可通过列车控制系统对不同的钢轨缺陷，采取多种模式对轨道病害实施快速打磨，如图10-3所示。
图10-3 钢轨打磨车3、轨道起重车轨道起重车由自带动力的车体、驾驶室、液压伸缩吊臂及支腿组成，可用于线路施工、维修时的起重、装卸、牵引作业和接触网立杆架线作业，并可与其他车辆联挂组成抢修专列，如图10-4所示。
图10-4 轨道起重车4、接触网放线车接触网放线车用于接触网导线和承力索的架设，也可用于电气化改造或接触网大修作业时接触网导线和承力索的架设，如图10-5所示。
图10-5 接触网放线车5、接触网架线车接触网架线车用于电气化接触网的架线、维修、更换等工作，亦可用作牵引车，满足接触网各种施工需要，如图10—6所示。
图10-6 接触网架线车6、平车平车是铁道上大量使用的通用车型，无车顶和车厢挡板，自重较小、装运吨位可相应提高，且无车厢挡板的制约，装卸较方便，必要时可装运超宽、超长的贷物。
主要用于装运大型机械、钢轨等施工物料和设备，如图5—8所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述城市轨道交通车辆的分类
城市轨道交通是指在城市内部或城市周边的地下、地上或高架轨道上运营的公共交通系统。
它是城市交通中重要的一部分，可以缓解交通拥堵，提高城市交通效率。
而城市轨道交通车辆则是城市轨道交通系统的重要组成部分，下面将从车辆的分类角度来介绍城市轨道交通车辆。
1.地铁车辆
地铁车辆是城市轨道交通中常见的一种车辆，它是在城市地下运营的，主要用于连接城市中心和市区各区域。
地铁车辆通常采用电力驱动，其车身长度一般在100米以上，最多可以达到200米，车内座位数量较多，通常有600-2000个座位。
地铁车辆的乘客容量大，运行速度较快，是城市轨道交通中的重要组成部分。
2.轻轨车辆
轻轨车辆是城市轨道交通中一种较为灵活的车辆，它主要用于连接城市中心和城市周边的区域，包括市区和近郊地区。
轻轨车辆的车身长度通常在30-50米之间，乘客容量较地铁车辆略小，一般为200-600人。
轻轨车辆可以采用电力或燃料驱动，它的速度较慢，但是它可以在城市中心较繁忙的路段和窄小的街道上运行，因此在城市轨道交通中具有很重要的作用。
3.有轨电车车辆
有轨电车车辆是城市轨道交通中最早的一种车辆，它们通常在城市中心和市区各区域之间运行，也可以连接城市周边的区域。
有轨电车车辆的车身较短，通常在20-30米之间，乘客容量也较轻轨车辆略小，一般为100-300人。
有轨电车车辆采用电力驱动，它的速度较慢，但是它可以在繁忙的城市路段上行驶，同时在城市中心的历史建筑和景观区域内也能够灵活运行。
4.磁悬浮车辆
磁悬浮车辆是城市轨道交通中新兴的一种车辆，它采用磁悬浮技术，可以在地面或高架轨道上运行。
磁悬浮车辆的速度非常快，可以达到每小时500公里以上，车身也非常长，最长可以达到400米，乘客容量也非常大，一辆车可以容纳1000多名乘客。
磁悬浮车辆在城市轨道交通中具有非常重要的作用，可以缓解城市交通拥堵，提高城市交通效率。
城市轨道交通车辆在不断发展和进步，未来随着技术的不断进步，城市轨道交通将会更加智能化，更加舒适便捷，为城市居民出行带来更多的便利。
