石墨烯拉曼光谱
石墨烯的表征
石墨烯的表征方法拉曼光谱分析拉曼光谱是碳材料分析与表征的最好工具之一。
图1是石墨、氧化石墨和石墨烯的拉曼光谱。
从图中看出石墨仅在1576 cm-1处存在一个尖而强的吸收峰(G 峰)，对应于E2g光学模的一阶拉曼散射，说明石墨的结构非常规整。
当石墨被氧化后，氧化石墨的G峰已经变宽，且移至1578 cm-1处，并且还在1345 cm-1处出现一个新的较强的吸收峰(D峰)，表明石墨被氧化后，结构中一部分sp2杂化碳原子转化成sp3杂化结构，即石墨层中的C=C双键被破坏。
此外G带与D带的强度比也表示sp2/sp3碳原子比。
这进一步说明氧化石墨中sp2杂化碳层平面长度比石墨的减小。
当氧化石墨被还原后，还原氧化石墨即石墨烯的拉曼光谱图中也包含有类似氧化石墨的峰位。
石墨烯拉曼光谱图中两个峰(D与G)的强度比高于氧化石墨的，表明石墨烯中sp2杂化碳原子数比sp3杂化碳原子数多，也就是说石墨烯中sp2杂化碳层平面的平均尺寸比氧化石墨的大。
这说明了在本实验条件下氧化石墨被还原时，它只有一部分sp3杂化碳原子被还原成sp2杂化碳原子，即氧化石墨的还原状态结构不可能被完全恢复到原有的石墨状态，也就是说石墨烯的结构和石墨结构还是有差别的。
图1. 石墨(a)、氧化石墨(b)、石墨烯(c)拉曼光谱X-射线衍射分析图2是石墨、氧化石墨和石墨烯的XRD图。
从图中可以看出石墨在2θ约为26°附近出现一个很尖很强的衍射峰，即石墨(002)面的衍射峰，说明纯石墨微晶片层的空间排列非常规整。
石墨被氧化后，石墨(002)面的衍射峰非常小，但在2θ 约为10.6°附近出现很强的衍射峰，即氧化石墨(001)面的衍射峰。
这说明石墨的晶型被破坏，生成了新的晶体结构。
当氧化石墨被还原成石墨烯，石墨烯在2θ约为23°附近出现衍射峰，这与石墨的衍射峰位置相近，但衍射峰变宽，强度减弱。
这是由于还原后，石墨片层尺寸更加缩小，晶体结构的完整性下降，无序度增加。
关于石墨烯 拉曼光普 扫描电镜 能谱的原理
1、石墨烯是什么？如何制备？石墨烯是一种从碳材料中剥离出来的单层碳原子面材料，是碳的二维结构。
这种石墨晶体薄膜的厚度只有0.335纳米，把20万片薄膜叠加到一起，也只有一根头发丝那么厚。
石墨烯的碳原子排列与石墨的单原子层雷同，是碳原子以sp2混成轨域呈蜂巢晶格排列构成的单层二维晶体。
石墨烯被认为是平面多环芳香烃原子晶体。
石墨烯的结构非常稳定，碳碳键仅为1.42Å。
石墨烯內部的碳原子之间的连接很柔韧，当施加外力于石墨烯时，碳原子面会弯曲变形，使得碳原子不必重新排列来适应外力，从而保持结构稳定。
石墨烯的制备方法有以下几种：（1）撕胶带法/轻微摩擦法最普通的是微机械分离法，直接将石墨烯薄片从较大的晶体上剪裁下来。
2004年，海姆等用这种方法制备出了单层石墨烯，并可以在外界环境下稳定存在。
典型制备方法是用另外一种材料膨化或者引入缺陷的热解石墨进行摩擦，体相石墨的表面会产生絮片状的晶体，在这些絮片状的晶体中含有单层的石墨烯。
但缺点是此法利用摩擦石墨表面获得的薄片来筛选出单层的石墨烯薄片，其尺寸不易控制，无法可靠地制造长度足供应用的石墨薄片样本。
（2）碳化硅表面外延生长该法是通过加热单晶碳化矽脱除矽，在单晶(0001) 面上分解出石墨烯片层。
具体过程是：将经氧气或氢气刻蚀处理得到的样品在高真空下通过电子轰击加热，除去氧化物。
用俄歇电子能谱确定表面的氧化物完全被移除后，将样品加热使之温度升高至1250~1450℃后恒温1min~20min，从而形成极薄的石墨层，经过几年的探索，克莱尔•伯格（Claire Berger）等人已经能可控地制备出单层或是多层石墨烯。
在C-terminated表面比较容易得到高达100层的多层石墨烯。
其厚度由加热温度决定，制备大面积具有单一厚度的石墨烯比较困难。
（3）金属表面生长取向附生法是利用生长基质原子结构“种”出石墨烯，首先让碳原子在1150℃下渗入钌，然后冷却，冷却到850℃后,之前吸收的大量碳原子就会浮到钌表面，镜片形状的单层的碳原子“孤岛”布满了整个基质表面，最终它们可长成完整的一层石墨烯。
拉曼光谱与石墨烯
h0
h(0 + )
h
ANTI-STOKES
Rayleigh
0 -
0
0 &5 = 4
1 S 2 3 4
C S
拉曼活性 红外活性
S C S S C S
红外活性
红外光谱—源于偶极矩变化
拉曼光谱—源于极化率变化
对称分子：对称振动→拉曼活性;不对称振动→红外活性
2. 石墨与石墨烯拉曼比较
G 峰，E2g
2D峰，DR
PRL 97, 187401 (2006) A. C. Ferrari, A. K. Geim
2. 石墨与石墨烯边沿拉曼比较(D)
3. 2D峰与层数的关系
D与2D峰
4. 原因？
5：参杂浓度
nature nanotechnology 3,211,2008,A. K. GEIM, A. C. FERRARI
The Raman Fingerprint of Graphene
杜罗军
2013-06-28
主要内容：
1:monitor number of layers 2:monitor quality of layers
3:monitor doping level
拉曼（Raman）: 印度物理学家。1921年开始 研究并在1928年发现了光散 射的拉曼效应，1930年获得 了诺贝尔物理奖。和汤川秀 树（日）一起成为仅有的两 位没有受过西方教育的诺贝 尔科学奖得主。为表彰拉曼 对印度科学进步所作的巨大 贡献，印度政府将2月28日 定为“拉曼节”。
EF vF n ne VG e e CTG 1.16 10
7
n 0.723 10 n
13
谢谢！
单层与多层石墨烯的拉曼光谱_2

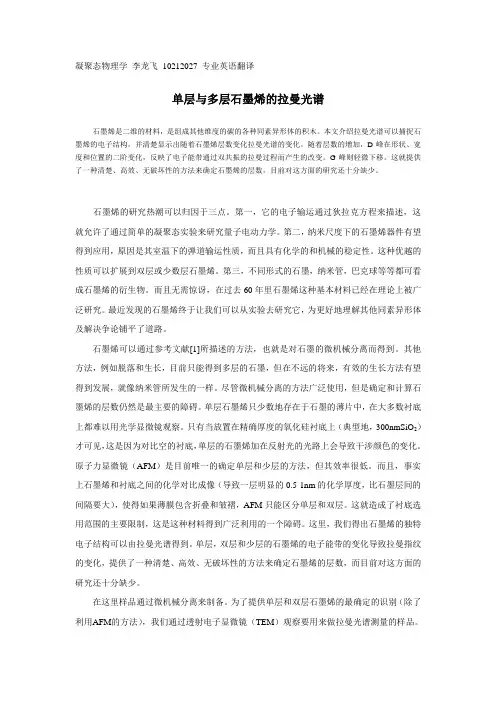

凝聚态物理学李龙飞10212027 专业英语翻译单层与多层石墨烯的拉曼光谱石墨烯是二维的材料，是组成其他维度的碳的各种同素异形体的积木。
本文介绍拉曼光谱可以捕捉石墨烯的电子结构，并清楚显示出随着石墨烯层数变化拉曼光谱的变化。
随着层数的增加，D峰在形状、宽度和位置的二阶变化，反映了电子能带通过双共振的拉曼过程而产生的改变。
G峰则轻微下移。
这就提供了一种清楚、高效、无破坏性的方法来确定石墨烯的层数，目前对这方面的研究还十分缺少。
石墨烯的研究热潮可以归因于三点。
第一，它的电子输运通过狄拉克方程来描述，这就允许了通过简单的凝聚态实验来研究量子电动力学。
第二，纳米尺度下的石墨烯器件有望得到应用，原因是其室温下的弹道输运性质，而且具有化学的和机械的稳定性。
这种优越的性质可以扩展到双层或少数层石墨烯。
第三，不同形式的石墨，纳米管，巴克球等等都可看成石墨烯的衍生物。
而且无需惊讶，在过去60年里石墨烯这种基本材料已经在理论上被广泛研究。
最近发现的石墨烯终于让我们可以从实验去研究它，为更好地理解其他同素异形体及解决争论铺平了道路。
石墨烯可以通过参考文献[1]所描述的方法，也就是对石墨的微机械分离而得到。
其他方法，例如脱落和生长，目前只能得到多层的石墨，但在不远的将来，有效的生长方法有望得到发展，就像纳米管所发生的一样。
尽管微机械分离的方法广泛使用，但是确定和计算石墨烯的层数仍然是最主要的障碍。
单层石墨烯只少数地存在于石墨的薄片中，在大多数衬底上都难以用光学显微镜观察。
只有当放置在精确厚度的氧化硅衬底上（典型地，300nmSiO2）才可见，这是因为对比空的衬底，单层的石墨烯加在反射光的光路上会导致干涉颜色的变化。
原子力显微镜（AFM）是目前唯一的确定单层和少层的方法，但其效率很低。
而且，事实上石墨烯和衬底之间的化学对比成像（导致一层明显的0.5-1nm的化学厚度，比石墨层间的间隔要大），使得如果薄膜包含折叠和皱褶，AFM只能区分单层和双层。
石墨烯拉曼特征峰
石墨烯拉曼特征峰
石墨烯是由单层碳原子组成的二维晶体，具有独特的电子结构和物理
特性，因此被广泛应用于电子器件、光电器件和生物传感器等领域。
而石墨烯拉曼特征峰则是研究石墨烯材料的重要手段之一。
石墨烯的拉曼光谱主要包含G和2D两个特征峰。
G峰是由于石墨烯
中C-C键的拉伸振动引起的。
它的位置在约1580 cm^-1左右，强度比较强，是拉曼光谱中的主要峰。
2D峰则是由于两个非等价的C-C
键的拉伸振动引起的，它的位置在约2700 cm^-1左右。
因为2D峰
对石墨烯的层数和缺陷有不同的响应，所以它是石墨烯质量和缺陷的
重要指标。
除了G和2D峰之外，石墨烯还有一些其他的拉曼特征峰。
例如D峰、D’峰和D+G峰。
D峰是由于石墨烯中的结构缺陷（如碳原子缺失）引起的，它的位置在约1350 cm^-1左右，强度比较弱。
因为D峰和2D峰响应的石墨烯缺陷类型不同，所以它们可以相互补充，提高石墨烯缺陷的检测精度。
D’峰是由于石墨烯中的压缩应力或光学声子引起的，它的位置在约1620 cm^-1左右，强度比较弱。
D+G峰则是D
峰和G峰的叠加，它的位置在约2930 cm^-1左右。
D+G峰的强度
与石墨烯中的缺陷密切相关，因此它也可以用来检测石墨烯质量和缺陷。
总的来说，石墨烯拉曼特征峰是研究和表征石墨烯材料的重要工具之一。
不同的特征峰对应不同的物理现象，因此在石墨烯的应用和制备中都有相应的应用价值。
未来随着石墨烯在材料科学和纳米科技中的应用不断扩大，对其拉曼特征峰的研究也会变得更加深入和广泛。
碳材料的拉曼光谱 从纳米管到金刚石
碳材料的拉曼光谱从纳米管到金刚石碳材料是一类重要的材料，包括石墨、纳米管、石墨烯、金刚石等。
这些材料具有不同的结构和性质，因此需要不同的表征方法。
拉曼光谱是一种非常有用的表征方法，可以用来研究碳材料的结构和性质。
1. 石墨的拉曼光谱石墨是一种由碳原子组成的层状结构材料，具有良好的导电性和热导性。
石墨的拉曼光谱主要包括G带和D带两个峰。
G带是由于石墨中的sp2杂化碳原子振动引起的，其峰位在1580 cm-1左右。
D带是由于石墨中的sp3杂化碳原子振动引起的，其峰位在1350 cm-1左右。
G带和D带的强度比值（I(G)/I(D)）可以用来评估石墨的结晶度和缺陷程度。
石墨的拉曼光谱还可以用来研究石墨的层间距离和层数等结构参数。
2. 纳米管的拉曼光谱纳米管是一种由碳原子组成的管状结构材料，具有良好的机械性能和导电性能。
纳米管的拉曼光谱主要包括G带、D带和2D带三个峰。
G带和D带的峰位和石墨中的相同，但是2D带的峰位在2700 cm-1左右。
2D带是由于纳米管中的双重共振引起的，其强度比值（I(2D)/I(G)）可以用来评估纳米管的直径和手性。
纳米管的拉曼光谱还可以用来研究纳米管的结构和缺陷等性质。
3. 石墨烯的拉曼光谱石墨烯是一种由碳原子组成的单层平面结构材料，具有良好的导电性和机械性能。
石墨烯的拉曼光谱主要包括G带和2D带两个峰。
G带的峰位和石墨中的相同，但是2D带的峰位在2700 cm-1左右。
2D带的强度比值（I(2D)/I(G)）可以用来评估石墨烯的层数和手性。
石墨烯的拉曼光谱还可以用来研究石墨烯的缺陷和应变等性质。
4. 金刚石的拉曼光谱金刚石是一种由碳原子组成的三维晶体结构材料，具有良好的硬度和热导性。
金刚石的拉曼光谱主要包括一个单峰，峰位在1332 cm-1左右。
这个峰是由于金刚石中的sp3杂化碳原子振动引起的。
金刚石的拉曼光谱可以用来研究金刚石的结构和缺陷等性质。
总之，拉曼光谱是一种非常有用的表征方法，可以用来研究碳材料的结构和性质。
二维拉曼相关光谱
二维拉曼相关光谱摘要：一、引言二、二维材料的拉曼光谱表征1.石墨烯的拉曼光谱2.其他二维材料的拉曼光谱三、拉曼光谱在二维材料研究中的应用四、结论正文：一、引言拉曼光谱是一种广泛应用于材料表征的光谱技术，它可以提供关于材料的结构、组成和缺陷等信息。
在众多的材料中，二维材料是一类特殊的材料，它们具有独特的物理和化学性质。
因此，拉曼光谱在二维材料的研究中起着重要的作用。
本文将介绍二维材料的拉曼光谱表征及其在材料研究中的应用。
二、二维材料的拉曼光谱表征1.石墨烯的拉曼光谱石墨烯是一种典型的二维材料，其结构由单层的碳原子组成。
石墨烯的拉曼光谱具有一些特征峰，如d 峰、g 峰和2d 峰。
其中，d 峰（~1350cm-1）是石墨烯的无序振动峰，只有当缺陷存在时才能被激活；g 峰（~1580cm-1）是sp2 碳原子面的振动峰；2d 峰则与石墨烯的层数有关。
通过分析石墨烯的拉曼光谱，可以获得关于其结构、缺陷和层数等信息。
2.其他二维材料的拉曼光谱除了石墨烯，其他二维材料如过渡金属硫属化合物（TMDs）和氧化物（如氧化钨、氧化钼等）也具有独特的拉曼光谱特征。
这些特征与材料的晶体结构、化学组成和物理性质密切相关。
因此，拉曼光谱可以作为二维材料的一种有效表征手段。
三、拉曼光谱在二维材料研究中的应用拉曼光谱在二维材料的研究中具有广泛的应用，包括但不限于以下几个方面：1.确定材料的结构和相：通过拉曼光谱，可以判断材料的晶体结构和相组成，从而为材料的设计和制备提供理论指导。
2.分析材料的缺陷和杂质：拉曼光谱可以检测材料中的缺陷、杂质和外来物种，有助于优化材料的性能和提高其纯度。
3.测量材料的厚度和层数：拉曼光谱可以精确测量二维材料的厚度和层数，为材料的可控生长和应用提供参考。
4.研究材料的光学和电学性质：拉曼光谱可以与材料的光学和电学性质相关联，从而为材料的应用提供重要信息。
四、结论总之，拉曼光谱作为一种重要的光谱表征手段，在二维材料的研究中发挥着关键作用。
12石墨烯材料 拉曼光谱的测定
ICS19A 20江苏省石墨烯检测技术重点实验室标准Q/JSGL 012—2014石墨烯材料拉曼光谱的测定Graphene materials Determination of structure by Raman spectroscopy2014-08-20发布2014-10-01实施前言本标准遵循GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》的规则。
本标准由江苏省石墨烯检测技术重点实验室提出。
本标准负责起草的单位：江苏省特种设备安全监督检验研究院无锡分院。
本标准主要起草人：孙小伟、邓宏康、孟若愚、高良、杨永强、金玲、刘渊、魏斌、范雪琪、王伟娜。
本标准为首次发布。
石墨烯材料拉曼光谱的测定1 范围本标准规定了石墨烯材料的拉曼光谱检测的原理、仪器、样品准备、测试步骤及结果。
本标准适用于石墨烯材料拉曼光谱特性的测定。
2 原理由于不同物质具有与其分子结构相对应的特征拉曼光谱，因此，以拉曼散射为基础，根据不同状态下的石墨烯材料在激光作用下产生的不同拉曼特征峰对石墨烯材料进行拉曼光谱特性的测定。
具体为：单层石墨烯有两个典型的拉曼特征峰位，分别为位于1582 cm-1附近的G峰和位于2700 cm-1左右的G ´（也称为2D）峰；而对于含有缺陷的以及和/或存在一定程度无序性石墨烯样品，还会出现位于1350 cm-1左右的缺陷峰位D峰。
结合石墨烯材料不同拉曼特征峰位的出现、峰强、峰形、峰位以及他们之间的关系，即可进行石墨烯材料拉曼光谱特性的测定。
3 仪器激光拉曼光谱仪包括主机、显微镜、激光光源、样品基底（包括硅片、平面玻璃、银基底平面）、滤光系统、光波处理系统和检测器等部件。
4 样品准备4.1 取样选取具有代表性的样品不少于2 mg（液体样品按石墨烯材料固含量折算量取）。
4.2 干法制样将直接生长于基底表面或已转移至一定基底表面的固态薄膜状石墨烯材料样品，取不小于1 cm×1 cm的平面，待测。
碳材料的拉曼光谱(石墨烯,碳管等)
一维碳材料--碳纳米管
碳纳米管(Carbon nanotube)是1991年才被发现的一种碳结构。 理想纳米碳管是由碳原子形成的石墨烯片层卷成的无缝、中空的管体 SWNT的直径一般为1－6 nm，最小直径大约为0.5 nm，直径大于6nm 以后特别不稳定，会发生SWNT管的塌陷，长度则可达几百纳米到几个微米 MWNT的层间距约为0.34纳米，直径在几个纳米到几十纳米，长度一般在微 米量级，最长者可达数毫米 碳纳米管中的碳原子以sp2杂化，但是由于存在一定曲率 所以其中也有一小部分碳属sp3杂化
Graphite: G峰单一，尖锐 对应q==0, mode E2g
Nanotubes: 两个峰 G+ 和 G-. 起源于 graphite E2g Metallic semiconducting
G峰的振动模式及其性质
G+: no diameter dependence LO axial
商用石墨 1355cm-1峰的出现归结于微晶尺寸效应使得没 有拉曼活性的某些声子在选择定则改变后变得 有了拉曼活性。 发现D模对于拉曼活性G模的相对强度与样品中 石墨微晶尺寸的大小相关。
D--band的发现及其研究
1970年最先报道了无序诱导的D模。 1981年，一些人利用不同的激发光能量研究了石墨的拉曼光谱，得出D 模频率随激发光能量的线性移动。斜率在40~50cm-1/ev之间。 1990年，一些人通过实验总结了D模强度和样品中各种无序或缺陷的相 互关系，证明无论石墨存在任何形式的无序，D模都会出现。
无序诱导的D-band的产生---双共振拉曼散射
D,2D-Band-Double Resonance
D-Band G-Band
K
பைடு நூலகம்580 cm
石墨烯材料拉曼光谱测试详解
2004年英国曼彻斯特大学的A.K.Geim领导的小组首次通过机械玻璃的方法成功制备了新型的二维碳材料-石墨烯（graphene）。
自发现以来，石墨烯在科学界激起了巨大的波澜，它在各学科方面的优异性能，使其成为近年来化学、材料科学、凝聚态物理以及电子等领域的一颗新星。
就石墨烯的研究来说，确定其层数以及量化无序性是至关重要的。
激光显微拉曼光谱恰好就是表征上述两种性能的标准理想分析工具。
通过测量石墨烯的拉曼光谱我们可以判断石墨烯的层数、堆垛方式、缺陷多少、边缘结构、张力和掺杂状态等结构和性质特征。
此外，在理解石墨烯的电子声子行为中，拉曼光谱也发挥了巨大作用。
石墨烯的典型拉曼光谱图石墨烯的拉曼光谱由若干峰组成，主要为G峰，D峰以及G’峰。
G峰是石墨烯的主要特征峰，是由sp2碳原子的面内振动引起的，ｗｗｗ．ｇｌｔ９１０．ｃｏｍ它出现在1580cm-1附近，该峰能有效反映石墨烯的层数，但极易受应力影响。
D峰通常被认为是石墨烯的无序振动峰，该峰出现的具体位置与激光波长有关，它是由于晶格振动离开布里渊区中心引起的，用于表征石墨烯样品中的结构缺陷或边缘。
G’峰，也被称为2D峰，是双声子共振二阶拉曼峰，用于表征石墨烯样品中碳原子的层间堆垛方式，它的出峰频率也受激光波长影响。
举例来说，图1[1]为514.5nm激光激发下单层石墨烯的典型拉曼光谱图。
其对应的特征峰分别位于1582cm-1附近的G峰和位于2700cm-1左右的G’峰，如果石墨烯的边缘较多或者含有缺陷，还会出现位于1350cm-1左右的D峰，以及位于1620cm-1附近的D’峰。
图1 514nm激光激发下单层石墨烯的典型拉曼光谱图[1]当然对于sp2碳材料，除了典型的拉曼G峰，D峰以及G’峰，还有一些其它的二阶拉曼散射峰，大量的研究表明石墨烯含有一些二阶的和频与倍频拉曼峰，这些拉曼信号由于其强度较弱而常常被忽略。
如果对这些弱信号的拉曼光谱进行分析，也可以很好地对石墨烯中的电子-电子、电子-声子相互作用及其拉曼散射过程进行系统的研究。
石墨的拉曼光谱
石墨的拉曼光谱
石墨烯是sp2碳原子紧密堆积形成的六边形蜂窝状结构的二维原子晶体，是构建其它sp2杂化碳的同素异形体的基本组成部分。
石墨烯具有超高的电导率和热导率、巨大的理论比表面积、极高的杨氏模量和抗拉强度，可望在微纳电子器件、光电检测与转换材料、结构和功能增强复合材料及储能等广阔的领域得到应用。
拉曼光谱在石墨烯的层数表征方面具有独特的优势，完美的单洛伦兹峰型的二阶拉曼峰（G'峰）是判定单层石墨烯简单而有效的方法，而多层石墨烯由于电子能带结构发生裂分使其G'峰可以拟合为多个洛伦兹峰的叠加。
石墨烯的拉曼光谱可以反映出其质量，如缺陷D峰，以及化学修饰程度的一个重要指标D'峰。
另外，石墨烯的层间堆垛方式、所处的环境温度、应力作用以及基底效应也会反映在其拉曼光谱特征峰的变化上。
通过对石墨烯的拉曼光谱进行分析，可以很好地对石墨烯中的电子-电子、电子-声子相互作用及其拉曼散射过程进行系统的研究。
石墨烯的拉曼特征峰
石墨烯的拉曼特征峰石墨烯是一种由碳原子构成的二维晶体结构，它的薄膜具有优异的电学、热学、力学和光学性质，被认为是未来纳米电子学、纳米机械学和纳米光学学的基础材料之一。
由于石墨烯的层间结构特殊，导致了它的光学性质非常明显，并且有独特的拉曼谱。
石墨烯的拉曼特征峰是其光学性质研究中的重要指标之一。
拉曼光谱是一种测量材料分子振动情况的非常重要的手段，其基本原理是通过激光点亮物质产生散射光，测量被散射光所体现的频率和强度来分析材料的内部结构。
石墨烯的拉曼光谱中有许多非常重要的特征峰，这些特征峰可以通过拉曼光谱技术来量化并用于石墨烯的制备及其性质的表征。
石墨烯的D、G、2D、D+D以及D+G五个特征峰是石墨烯的典型拉曼特征峰，以下将对这些峰的特点进行详细分析。
1. D峰D峰是石墨烯拉曼谱的特征峰之一，它对应的波数范围在1300~1360cm^-1。
D峰由于来自于石墨烯中存在的缺陷，因此在石墨烯的光谱中表现得非常明显。
D峰的出现通常意味着石墨烯中有缺陷、杂质和非完整性。
同时，D峰的强度和数量可以用于表征石墨烯的质量、结构和缺陷情况，这使得D峰成为了石墨烯性质表征中的重要标志。
2. G峰2D峰的波数范围在2700~2900cm^-1之间，通常是指在石墨烯的拉曼谱中的一个双峰。
2D峰的特点是具有非常高的强度和灵敏度，并且可以用于评估石墨烯的厚度和层数。
随着石墨烯层数的增加，2D峰的峰位会发生变化，并且峰的形状也会发生变化。
D+D峰是石墨烯典型拉曼特征峰之一，它的波数范围在2600~2700cm^-1之间。
D+D峰通常表示石墨烯的非晶态，它与D峰非常类似，但是其实际上是由两个不同频率的峰叠加而成。
D+D峰的出现通常代表着石墨烯的结晶性受到一定程度的干扰，从而导致了非晶态的产生。
D+G峰的频率范围较为广泛，通常在1300~1700cm^-1范围内，它的出现通常是由于石墨烯中存在结晶和非晶两种形态的存在。
与D峰、G峰的表示方面不同，D+G峰的特点在于其在光谱上的分裂，分裂的大小和形状可以用于评估石墨烯晶界的大小和密度。
拉曼光谱在石墨烯结构表征中的应用
拉曼光谱在石墨烯结构表征中的应用
石墨烯是一种由碳原子构成的单层薄膜，具有很多独特的物理、化学性质。
拉曼光谱是一种常用的非破坏性测量技术，可以在非接触的情况下对样品进行表征和分析。
在石墨烯结构表征中，拉曼光谱具有很大的应用价值。
首先，拉曼光谱可以用于石墨烯的结构表征和质量监测。
石墨烯具有一定的吸收率和散射率，因此在拉曼光谱中可以产生独特的光谱峰。
研究人员可以根据拉曼光谱的光谱图形、峰位和峰宽等信息，判断石墨烯的结构和质量。
例如，石墨烯的D峰和G峰之比可以作为石墨烯的结构完整性指标，并且可以用来区分单层石墨烯和多层石墨烯。
其次，拉曼光谱可用于石墨烯的应力分析。
将石墨烯置于固定载荷下，通过测量拉曼光谱的强度变化，可以研究石墨烯材料在应力作用下的变化情况。
具体地，应力会引起石墨烯的应变，从而改变C-C键的键长和键角，从而影响拉曼光谱的特征峰。
进一步测量石墨烯应力-应变曲线，可以推导出材料的力学性质。
总之，拉曼光谱是一种非常有用的石墨烯结构表征技术。
它可以被用来表征石墨烯的像结构和质量，以及石墨烯在应力下的行为。
这些信息对于材料科学家和工程师来讲是至关重要的。
石墨烯拉曼测试解析.
3.1 石墨烯AFM测试详解单层石墨烯的厚度为０.335ｎｍ，在垂直方向上有约１ｎｍ的起伏，且不同工艺制备的石墨烯在形貌上差异较大，层数和结构也有所不同，但无论通过哪种方法得到的最终产物都或多或少混有多层石墨烯片，这会对单层石墨烯的识别产生干扰，如何有效地鉴定石墨烯的层数和结构是获得高质量石墨烯的关键步骤之一。
石墨烯的表征主要分为图像类和图谱类图像类以光学显微镜透射电镜TEM 扫描电子显微镜、SEM和原子力显微分析AFM为主而图谱类则以拉曼光谱Raman红外光谱IRX射线光电子能谱、XPS和紫外光谱UV为代表其中TEM、SEM、Raman、AFM和光学显微镜一般用来判断石墨烯的层数而IRX、XPS和UV则可对石墨烯的结构进行表征，用来监控石墨烯的合成过程。
且看“材料+”小编为您一一解答。
3.1.1 AFM表征图1 AFM的工作原理图图3.1 AFM工作的三种模式关于AFM的原理这里就不多说了，目前常用的AFM工作模式主要有三种：接触模式，轻敲模式以及非接触模式。
这三种工作模式各有特点，分别适用于不同的实验需求。
石墨烯的原子力表征一般采用轻敲模式（TappingMode）：敲击模式介于接触模式和非接触模式之间，是一个杂化的概念。
悬臂在试样表面上方以其共振频率振荡，针尖仅仅是周期性地短暂地接触/敲击样品表面。
这就意味着针尖接触样品时所产生的侧向力被明显地减小了。
因此当检测柔嫩的样品时，AFM的敲击模式是最好的选择之一。
【材料+】微信平台，内容不错，欢迎关注。
一旦AFM开始对样品进行成像扫描，装置随即将有关数据输入系统，如表面粗糙度、平均高度、峰谷峰顶之间的最大距离等，用于物体表面分析。
优点：很好的消除了横向力的影响。
降低了由吸附液层引起的力，图像分辨率高，适于观测软、易碎、或胶粘性样品，不会损伤其表面。
缺点：比ContactModeAFM的扫描速度慢。
3.1.2 AFM表征石墨烯原理AFM可用于了解石墨烯细微的形貌和确切的厚度信息，属于扫描探针显微镜，它利用针尖和样品之间的相互作用力传感到微悬臂上，进而由激光反射系统检测悬臂弯曲形变，这样就间接测量了针尖样品间的作用力从而反映出样品表面形貌。
拉曼光谱在石墨烯表征中的应用
拉曼光谱在石墨烯表征中的拉曼光谱在石墨烯表征中的应用应用应用石墨烯是由高度结晶态石墨单层组成的一种高等新型材料，首次报导于2004年的《科学》杂志上。
它是构建其他碳同素异构体（如富勒烯、碳纳米管或石墨）的基本单元（图1）。
石墨烯是由英国曼彻斯特大学物理系和俄罗斯琴诺格洛夫微电子科技研究所两组团队首次分离出来的。
它具有优异的电子传输性能，其室温下的电子迁移速率高达15000 cm 2 V -1 s -1，因而成为未来纳米电子设备的理想材料。
图1 石墨烯是构建碳同素异构体（如富勒烯、碳纳米管或石墨）的基本单元[1]石墨烯具有优异的机械强度和热导率，其机械强度要比钢铁高出200多倍。
研制出运行速度高达兆赫兹的新一代超高速纳米晶体管是石墨烯研究中的一个热门领域。
由于特殊的尺寸和光学性质，石墨烯在绝大多数衬底上都很难被观察到。
对于石墨烯设备研究来说，确定石墨烯片层数以及量化无序性对其特性的影响是至关重要的。
显微拉曼光谱是表征上述两种性能的简单可靠方法。
拉曼光谱的高度结构选择性，光谱和空间的高分辨率以及无损分析特征使得拉曼光谱成为石墨烯快速发展领域标准而理想的分析工具。
石墨烯和石墨烯片石墨烯和石墨烯片的拉曼光谱的拉曼光谱的拉曼光谱如图2所示，石墨烯的拉曼谱图是由若干谱峰组成的。
这些拉曼峰已被准 单层石墨烯富勒烯 碳纳米管 石墨确地表征和理解。
以下将具体描述每个谱峰。
G峰石墨烯的主要特征峰，即G峰，是由碳原子的面内振动引起的，它出现在1580cm-1附近（如图2）。
该峰能有效反映石墨烯片层数，极易受应力影响。
2D峰G峰D峰图2：石墨烯的拉曼光谱随着石墨烯片层数n的增加，G峰位置会向低频移动，其位移与1/n相关[2]（图3）。
单层双层石墨图3常用于表征石墨烯片层数的G峰和2D峰G峰的形状没有显著变化（尽管G峰易受石墨烯片的层数影响，用2D峰来表征石墨烯更为可取，其原因将在后面解释）。
此外，G峰容易受掺杂影响，其峰频与峰宽可用于检测掺杂水平[3]。
光学论文石墨烯拉曼光谱表征综述
石墨烯拉曼光谱表征综述综述了石墨烯的能带结，拉曼光谱的原理，和使用Raman光谱分析研究石墨烯结构的方法，并分析了石墨烯几个特征峰的由来。
关键词：石墨烯拉曼光谱狄拉克点PACC: 3320F1.引言石墨烯是2004年才被发现的一种新型二维平面纳米材料，其特殊的单原子层结构决定了它具有丰富而新奇的物理性质。
过去几年中，石墨烯已经成为了备受瞩目的国际前沿和热点。
Raman光谱分析作为一种结构分析手段，具有无损伤、快速、可重复等优越性，已经被广泛应用于各物理学科中。
使用Raman光谱研究石墨烯的结构，可发现Raman光谱上会出现若干特征峰，这与石墨烯晶格内AB 原子的电子在狄拉克锥内发生谷内散射和谷间散射有关。
2. 石墨烯能带结构石墨烯是由碳六元环组成的二维周期蜂窝状点阵结构，如图 1 左边所示。
每个碳原子都具有四个价电子，并按平面正三角形等距离的和3个碳原子相连，每个碳原子以sp2 杂化和周围的3个碳原子形成3个σ键。
在垂直于石墨层的方向上还剩余的一个2pz轨道和一个价电子与近邻原子相互作用形成贯穿于整个石墨层的离域π键。
由于位于平面内σ键的3个电子并不参与导电，†通讯联系人．E-mail: cmzhang@因此我们在计算石墨烯的能带结构时只考虑位于π键上的那一个电子。
图1 石墨烯的晶格结构及相对应的倒空间和布里渊区石墨烯的每个原胞包含两个不等价的碳原子A和B，它们之间的键长a=1。
42 Å。
如图1 左边所示，取晶格的基矢为：那么相应的倒格子基矢为：由此，可以计算出石墨烯倒空间中第一布里渊区六个顶点的坐标位置，分别为：与晶格相对应，倒空间的每个原胞也只包含两个不等价的点，即图1 右边所标示的K 和K ’点。
在紧束缚近似下，只考虑最近邻原子间的相互作用。
而对于每一个碳原子来说，它有3个最近邻原子。
最终可计算出石墨烯的本征能量为:式中的正负号分别对应导带和价带，x k 和y k 是倒格矢k 在(x ，y)上的分量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石墨烯拉曼光谱
石墨烯是一种特殊的碳材料，其特殊的结构使它成为研究新型纳米材料的热门材料。
石墨烯的X射线衍射模式表明，其具有一层碳原子组成的矩阵结构。
它的拉曼光谱（Raman）可以用来检测石墨烯的形态、厚度和分布情况。
石墨烯拉曼光谱技术被用于石墨烯的结构表征、形态特征、分子动力学性质以及控制其制备过程中的参数等研究方面。
石墨烯拉曼光谱可以表示为一维拉曼光谱，一维拉曼光谱可以为材料表征提供较好的信息。
该技术允许研究者确定石墨烯的结构、层次和尺寸。
拉曼光谱可以识别振动模式，表征石墨烯的结构，用以检测石墨烯的形态和尺寸。
由于石墨烯拉曼光谱十分敏感，可以用来检测微小的层数及其结构变化，因此这种技术性能优异。
石墨烯拉曼光谱可以用来研究石墨烯的形态和尺寸，检测石墨烯厚度及其分布情况，用以推动石墨烯的科学研究。
其中，石墨烯拉曼光谱的高度灵敏性可以用来研究石墨烯的结构表征、形态特征和分子动力学性质，用以推动其制备过程中的参数研究。
石墨烯拉曼光谱可以帮助研究者更好地掌握其在物理、材料和生物领域的性质，发掘并应用其独特的性质，从而推进石墨烯的工程应用。
石墨烯拉曼光谱是一种高级技术，由于其灵敏性高，其应用更加广泛。
研究者可以使用石墨烯拉曼光谱来表征复合材料中的各种碳粒子，从而获得良好的局部信息，有助于研究者更好地理解石墨烯的结构和物理性质。
石墨烯拉曼光谱是一种高效能、灵敏度高的技术，它可以有效揭示出石墨烯的形态、厚度和分布情况。
在石墨烯研究过程中，拉曼光谱作为一种非常有效的表征技术，可以帮助研究者更好地探索石墨烯的特性和应用，从而推动石墨烯及其相关应用领域的发展。
综上所述，石墨烯拉曼光谱是一种极其重要的表征技术。
它可以获得更多的石墨烯的结构、层次和尺寸信息，可以对石墨烯的形态和厚度进行检测，还可以帮助研究石墨烯的结构表征、形态特征、分子动力学性质以及控制其制备过程中的参数，通过表征技术的应用，可以更好地利用石墨烯的特性及其在物理、材料和生物学研究中的作用，推动石墨烯及相关领域的发展，为我们的社会建设做出贡献。
