10kV冷缩电缆附件规格表
高压缆头型号规格
硅橡胶全冷缩电缆附件规格表◆产品工程案例10kV冷缩户内（外）终端35kV冷缩户内（外）终端冷缩中间接头10kV热缩户内（外）终端35kV热缩户内（外）终端热缩中间接头含胶热收缩套管10KV、35kV高压热缩管绝缘热缩包覆带热缩电缆附件规格表型号名称适用电缆规格型号名称适用电缆规格NRSY-10/3-110KV三芯户内终端25-50mm2NRSY-35/3-135KV三芯户内终端50-120mm2NRSY-10/3-2 70-120mm2NRSY-35/3-2 150-240mm2 NRSY-10/3-3 150-240mm2NRSY-35/3-3 300-400mm2NRSY-10/3-4 300-400mm2WRSY-35/3-135KV三芯户外终端50-120mm2WRSY-10/3-110KV三芯户外终端25-50mm2WRSY-35/3-2 150-240mm2WRSY-10/3-2 70-120mm2WRSY-35/3-3 300-400mm2WRSY-10/3-3 150-240mm2JRSY-35/3-135KV三芯中间接头50-120mm2WRSY-10/3-4 300-400mm2JRSY-35/3-2 150-240mm2JRSY-10/3-110KV三芯中间接头25-50mm2JRSY-35/3-3 300-400mm2JRSY-10/3-2 70-120mm2NRSY-35/1-135KV单芯户内终端50-120mm2JRSY-10/3-3 150-240mm2NRSY-35/1-2 150-240mm2 JRSY-10/3-4 300-400mm2NRSY-35/1-3 300-400mm2 NRSY-10/1-1 10KV单芯户内终端25-50mm2WRSY-35/1-1 35KV单芯户外终端50-120mm2NRSY-10/1-2 70-120mm 2WRSY-35/1-2 150-240mm 2NRSY-10/1-3 150-240mm 2WRSY-35/1-3 300-400mm 2NRSY-10/1-4 300-400mm 2 JRSY-35/1-135KV 单芯中间接头 50-120mm 2 NRSY-10/1-5 500-600mm 2 JRSY-35/1-2 150-240mm 2 WRSY-10/1-1 10KV 单芯户外终端 25-50mm 2 JRSY-35/1-3 300-400mm 2WRSY-10/1-270-120mm 2备注：本套件中不含金具（客户如需要我司也可代配）。
10kV全冷缩型电力电缆附件技术文件
10kV全冷缩型电力电缆附件技术条件（性能指标、主要参数、产品特点）□电力技术有限公司1 范围本标准规定了6/10（12）kV到8.7/15（17.5）kV全冷缩型电力电缆附件的名词术语、分类、名称（代号）和表示方法、技术要求、试验方法、检验规则、及标志、包装、运输和贮存。
本标准适用于6/10（12）kV到8.7/15（17.5）kV电压等级交联电力电缆用全冷缩型电力电缆附件2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T529 《硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）》GB/T1040 《塑料拉伸性能试验方法》GB/T3048 《电线电缆电性能试验方法》GB/T3956 《电缆的导体》GB/T1408 《固体绝缘材料电气强度试验方法工频下的试验》GB/T1410 《固体绝缘材料体积电阻率和表面电阻率试验方法》GB/T2900.10 《电工名词术语电线电缆》GB/T2951 《电缆绝缘和护套材料通用试验方法》GB/T6553 《评定在严酷环境条件下使用的电气绝缘材料耐漏电起痕性和耐电蚀损的试验方法》GB/T12706.4 GB 16927.1 GB/T18889 JB/T8144.1JB/T8144.2JB/T8144.3 《额定电压6kV（Um＝7.2kV）到30kV（Um＝36kV）挤包绝缘电力电缆及附件》《高电压试验技术第一部分：一般试验要求》《电缆附件试验技术》《额定电压26/35KV及以下电力电缆附件基本技术要求总则》《额定电压26/35KV及以下电力电缆附件基本技术要求——终端头》《额定电压26/35KV及以下电力电缆附件基本技术要求——中间接头》ASTM D412 《橡胶拉伸性能的试验方法》IEC60 《高压试验技术》IEC230 《电缆及附件的冲击试验》IEC60502-4:1997 GB/T12704.4-2002 《额定电压1kV（Um＝1.2kV）到30kV（Um＝36kV）挤包绝缘电力电缆及其附件第4部分：额定电压6kV（Um＝7.2kV）到30kV（Um＝36kV）电缆附件试验要求》3名词术语3.1冷缩即冷收缩技术又称预扩张技术，利用橡胶“弹性记忆”的特性将橡胶制品在弹性范围内预先扩张并套入塑料线芯管加以定型；使用时，只需将线芯抽去，橡胶制品便迅速收缩并紧箍于电缆本体上。
高压缆头型号规格
硅橡胶全冷缩电缆附件规格表◆冷缩电缆终端头产品配套表◆冷缩电10KVLSJ-1/4 300-400mm2缆中间接头产品配套表◆产品工程案例10kV冷缩户内（外）终端35kV冷缩户内（外）终端冷缩中间接头10kV热缩户内（外）终端35kV热缩户内（外）终端热缩中间接头含胶热收缩套管10KV、35kV高压热缩管绝缘热缩包覆带热缩电缆附件规格表型号名称适用电缆规格型号名称适用电缆规格NRSY-10/3-110KV三芯户内终端25-50mm2NRSY-35/3-135KV三芯户内终端50-120mm2NRSY-10/3-2 70-120mm2NRSY-35/3-2 150-240mm2 NRSY-10/3-3 150-240mm2NRSY-35/3-3 300-400mm2NRSY-10/3-4 300-400mm2WRSY-35/3-135KV三芯户外终端50-120mm2WRSY-10/3-110KV三芯户外终端25-50mm2WRSY-35/3-2 150-240mm2WRSY-10/3-2 70-120mm2WRSY-35/3-3 300-400mm2WRSY-10/3-3 150-240mm2JRSY-35/3-135KV三芯中间接头50-120mm2WRSY-10/3-4 300-400mm2JRSY-35/3-2 150-240mm2JRSY-10/3-110KV三芯中间接头25-50mm2JRSY-35/3-3 300-400mm2JRSY-10/3-2 70-120mm2NRSY-35/1-135KV单芯户内终端50-120mm2JRSY-10/3-3 150-240mm2NRSY-35/1-2 150-240mm2 JRSY-10/3-4 300-400mm2NRSY-35/1-3 300-400mm2NRSY-10/1-1 10KV 单芯户内终端 25-50mm 2WRSY-35/1-135KV 单芯户外终端 50-120mm 2NRSY-10/1-270-120mm 2WRSY-35/1-2 150-240mm 2NRSY-10/1-3 150-240mm 2 WRSY-35/1-3 300-400mm 2 NRSY-10/1-4 300-400mm 2 JRSY-35/1-135KV 单芯中间接头 50-120mm 2 NRSY-10/1-5 500-600mm 2 JRSY-35/1-2 150-240mm 2 WRSY-10/1-1 10KV 单芯户外终端 25-50mm 2 JRSY-35/1-3 300-400mm 2WRSY-10/1-270-120mm 2备注：本套件中不含金具（客户如需要我司也可代配）。
电气人必备的13张参数表(速查表)
电气人必备的13张参数、规格表

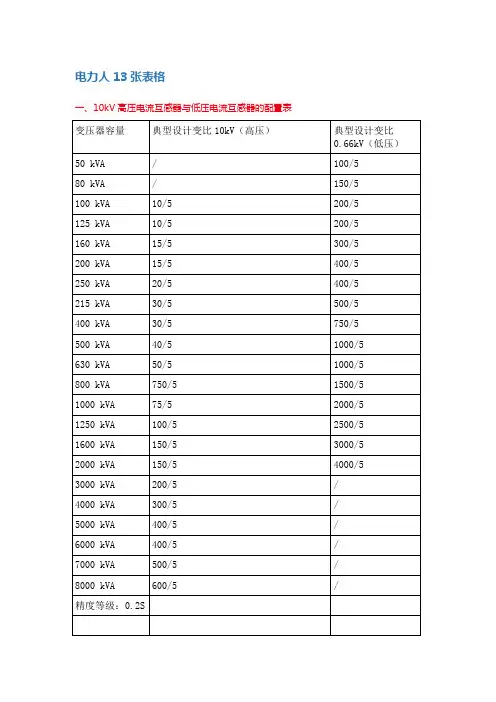

1、10kV高压电流互感器与低压电流互感器的配置表
2、电缆附件型号对应电缆规格
3、DT铜鼻子技术参数（国标与非标差距很大）
4、DTL铜铝鼻子技术参数（国标与非标差距很大）
5、10kV铜芯、铝芯电缆载流量查询表
6、35kV铜芯、铝芯电缆载流量查询表
7、常用低压电缆载流量查询表
8、电力变压器高、低压熔丝配置查询表
9、（室内布线）铜芯线安全载流量与220V负荷对应情况表
10、专变客户变压器对应低压无功补偿装置查询表
11、1kV架空绝缘线能带负荷查询表
12、10kV架空绝缘线能带负荷查询表
13、架空线路安全载流量对照表
电缆附件型号对应电缆规格
10kV铜芯、铝芯电缆载流量查询表
35kV铜芯、铝芯电缆载流量查询表
常用低压电缆载流量查询表
LJ-150388353318275255 LGJ-150393357322279227 LJ-180440400360312255 LGJ-185450409369319261 LGJ-240540491442383313。
10kv电缆附件
10kv电缆附件

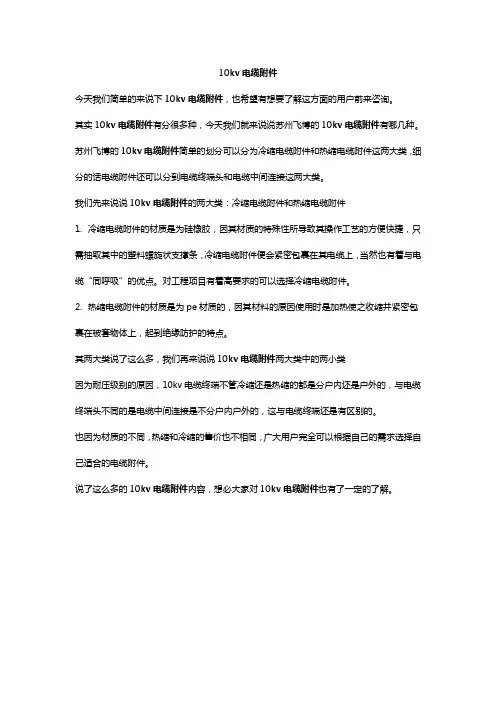

今天我们简单的来说下10kv电缆附件，也希望有想要了解这方面的用户前来咨询。
其实10kv电缆附件有分很多种，今天我们就来说说苏州飞博的10kv电缆附件有哪几种。
苏州飞博的10kv电缆附件简单的划分可以分为冷缩电缆附件和热缩电缆附件这两大类，细分的话电缆附件还可以分到电缆终端头和电缆中间连接这两大类。
我们先来说说10kv电缆附件的两大类：冷缩电缆附件和热缩电缆附件
1.冷缩电缆附件的材质是为硅橡胶，因其材质的特殊性所导致其操作工艺的方便快捷，只需抽取其中的塑料螺旋状支撑条，冷缩电缆附件便会紧密包裹在其电缆上，当然也有着与电缆“同呼吸”的优点。
对工程项目有着高要求的可以选择冷缩电缆附件。
2.热缩电缆附件的材质是为pe材质的，因其材料的原因使用时是加热使之收缩并紧密包裹在被套物体上，起到绝缘防护的特点。
其两大类说了这么多，我们再来说说10kv电缆附件两大类中的两小类
因为耐压级别的原因，10kv电缆终端不管冷缩还是热缩的都是分户内还是户外的，与电缆终端头不同的是电缆中间连接是不分户内户外的，这与电缆终端还是有区别的。
也因为材质的不同，热缩和冷缩的售价也不相同，广大用户完全可以根据自己的需求选择自己适合的电缆附件。
说了这么多的10kv电缆附件内容，想必大家对10kv电缆附件也有了一定的了解。
电力表格
螺丝孔
板宽
板厚
管内径
管外径
穿线深度
长度
规格
Φ
b
S
d
D
L1
L
DTL-10
8.5
16
2.5
5.2
10
30
64
DTL-16
8.5
16
3
6.2
11
33
70
DTL-25
8.5
18
3.2
7.2
12
36
75
DTL-35
10.5
20.5
3.5
8.5
14
42
85
DTL-50
10.5
23
4
9.7
16
43
90
DTL-70
LJ-35
150
136
123
106
87
LGJ-35
150
136
123
106
87
LJ-50
190
172
155
134
110
LGJ-50
195
177
159
138
113
LJ-70
234
212
191
166
135
LGJ-70
242
220
198
171
140
LJ-95
290
263
237
205
168
LGJ-95
295
3.4
300-400mm2
NLS
户内冷缩终端
WLS
户外冷缩终端
JLS
电缆冷缩中间
NSY
10kV电力电缆附件专用技术规范
***供电公司电力设施建设工程10kV电力电缆附件招标文件（技术规专用部分）2012年7月目录1 技术参数和性能要求 (1)1.1 电缆附件主要电气性能参数 (1)1.2 电缆附件运行参数 (1)1.3 电缆附件结构参数 (1)2 项目需求部分 (5)2.1 货物需求及供货围一览表 (5)2.2 必备的备品备件、专用工具和仪器仪表供货表 (6)2.3 投标人应提供的有关资料 (7)2.4 工程概况 (7)2.5 使用条件 (7)2.6 项目单位技术差异表 (8)3 投标人响应部分 (8)3.1 技术偏差 (8)3.2 主要原材料产地表 (9)3.3 推荐的备品备件、专用工具和仪器仪表供货表 (9)1 技术参数和性能要求投标人应认真填写表1～表6中投标人保证值，不能空格，也不能以“响应”两字代替。
不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
1.1 电缆附件主要电气性能参数电缆附件主要电气性能参数见表1。
1.2 电缆附件运行参数电缆附件运行参数见表2。
1.3 电缆附件结构参数电缆户外终端结构参数见表3，电缆户终端结构参数见表4，电缆插拔式终端结构参数见表5，电缆接头结构参数见表6。
表1 电缆附件主要电气性能参数表表2 电缆附件运行参数表表3 电缆户外终端结构参数表表4 电缆户终端结构参数表表4（续）表5 电缆插拔式终端结构参数表表5（续）表6 电缆接头结构参数表表6（续）2 项目需求部分2.1 货物需求及供货围一览表表7 货物需求及供货围一览表（铜芯或铝芯）2.2 必备的备品备件、专用工具和仪器仪表供货表表8 必备的备品备件、专用工具和仪器仪表供货表2.3 投标人应提供的有关资料2.3.1 电缆终端和接头部场强的选取依据。
2.3.2 电缆附件电场分析曲线。
2.3.3 电缆附件的结构图纸。
2.3.4 绝缘料、硅脂、清洗剂等主要性能。
2.3.5 电缆附件的安装说明书。
上述资料要求为中文版本。
2.4 工程概况2.4.1 项目名称：2.4.2 项目单位：。
冷缩电缆头型号
冷缩电缆头型号冷缩电缆头是由硅橡胶材料制成，质地柔软，适用于严寒的地区，冷缩电缆头不像热缩电缆头，热缩的用于严寒地区可能会有管子破裂损坏的现象发生，如果是严寒地区的话选择冷缩产品就不会有此类问题的发生。
当然这也跟产品的可承受温度来决定的。
冷缩电缆头的优点还是很多的，比如说有着优异的产品性能，能够与电缆做到“同呼吸”的作用。
冷缩电缆头还有着优异的耐寒热性能，很是适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区以及重污染地区。
而且安装时施工人员是不需要使用明火来安装的，所以从这一点可以看出来冷缩电缆头很是适用于石油、化工、矿山、隧道等易燃易爆场所。
以上说了这么多的冷缩电缆头优点，那么冷缩电缆头型号又有哪些呢？广大客户该如何选择冷缩电缆头型号呢？那么小编先来简单的回答下“广大客户该如何选择冷缩电缆头型号”这一问题。
其实我们正常都是以电缆的适用平方来进行报价的，所以广大客户来询价时只需要提供其适用平方就可以。
接下来我们就来说下“冷缩电缆头型号有哪些”这一问题的解答。
冷缩电缆头型号之1kv冷缩电缆头，其分别有单芯冷缩电缆头、四芯冷缩电缆头和五芯冷缩电缆头，其三种型号的适用平方为0#10-16mm2、1#25-50mm2、2#70-120mm2、3#150-240mm2、4#300-400mm2。
冷缩电缆头型号之10kv冷缩电缆头，其分别有单芯冷缩电缆头、三芯冷缩电缆头。
因其耐压级别为高压，所以冷缩电缆头可分为户内冷缩电缆头、户外冷缩电缆头。
其适用平方为1#25-50mm2、2#70-120mm2、3#150-240mm2、4#300-400mm2。
冷缩电缆头型号之35kv冷缩电缆头，其与10kv冷缩电缆头一样有单芯冷缩电缆头和三芯冷缩电缆头，同时又因耐压等级高分为户内冷缩电缆头和户外冷缩电缆头，但是与10kv冷缩电缆头不同的是35kv冷缩电缆头的适用平方是为1#50-95mm2、2#120-185mm2、3#240-400mm2。
10KV电缆附件规格
热缩型户外终端
25-50mm2
WRSY-10/3×2
70-120 mm2
WRSZ-10/3×2
70-120 mm2
WRSY-10/3×3
150-240 mm2
WRSZ-10/3×3
150-240 mm2
WRSY-10/3×4
300-400 mm2
WRSZ-10/3×4
150-240 mm2
JRSZ-10/1×3
150Байду номын сангаас240 mm2
JRSY-10/1×4
300-400 mm2
JRSZ-10/1×4
300-400 mm2
JRSY-10/3×1
3.6/6KV-8.7/15KV三芯交联电缆
热缩型中间连接
25-50mm2
JRSZ-10/3×1
3.6/6KV-8.7/15KV三芯油浸电缆
10KV热缩型电力电缆附件技术参数
PROPERTY测试项目
TEST METHOD测试方法
RESULT测试结果
AC WITHSTAND FOR 1MIN UNDER RAIN1MIN工频电压（湿态）
45KV不闪络、不击穿
45kv，1min，湿态下组合试样未闪络和击穿
HEATING CYCLES VOLTAGE TEST负荷循环试验
70-120 mm2
WRSY-10/1×3
150-240 mm2
WRSZ-10/1×3
150-240 mm2
WRSY-10/1×4
300-400 mm2
WRSZ-10/1×4
300-400 mm2
WRSY-10/3×1
10kv冷缩电缆终端头型号
10kv冷缩电缆终端头型号中文名冷缩电缆附件简称电缆附件主要作用根据运行需要产品分类户内外电压等级10kv-35kv生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压计量箱、高压电缆分支箱、高压真空断路器等一系列户内外高压元器件，详情请登录（上海民熔官网）查询相关资料。
）冷缩电缆终端头是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。
现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。
因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。
简介；早期的冷收缩电缆终端头只是附加绝缘采用硅橡胶冷缩部件，电场处理仍采用应力锥型式或应力带绕包式。
现在普遍都采用冷收缩应力控制管，电压等级从10kV到35kV。
冷缩电缆终端头，1kV级采用冷收缩绝缘管作增强绝缘，10kV级采用带内外半导电屏蔽层的接头冷收缩绝缘件。
三芯电缆终端分叉处采用冷收缩分支套。
冷缩电缆终端头具有体积小、操作方便、迅速、无需专用工具、适用范围宽和产品规格少等优点。
与热收缩式电缆附件相比，不需用火加热，且在安装以后挪动或弯曲不会像热收缩式电缆附件那样出现附件内部层间脱开的危险（因为冷缩电缆终端头靠弹性压紧力）。
与预制式电缆附件相比，虽然都是靠弹性压紧力来保证内部界面特性，但是它不像预制式电缆附件那样与电缆截面一一对应，规格多。
必须指出的是，在安装到电缆上之前，预制式电缆附件的部件是没有张力的，而冷缩电缆终端头是处于高张力状态下，因此必须保证在贮存期内，冷收缩式部件不应有明显的永久变形或弹性应力松弛，否则安装在电缆上以后不能保证有足够的弹性压紧力，从而不能保证良好的界面特性。
使用说明；以下对10lv和35kv冷缩电缆终端头和10kv冷缩电缆终端头的结构、安装工艺及注意事项作一简介。
10kv线路电力各种材料重量表总
千米 6464 千米 9542 千米 11916 千米 14040 千米 7580 千米 5280 千米 1037
第 1 页，共 4 页
河源市二○○九年新建配网工程招标材料表
序 号
名称
规格
8 低压控制电缆 四 低压电线 1 双塑铜芯线 2 双塑铜芯线 3 双塑铜芯线 4 双塑铜芯线 5 双塑铝芯线 6 双塑铝芯线 7 双塑铝芯线 8 双塑铝芯线 9 双塑铝芯线 10 双塑铝芯线 11 双塑铝芯线 12 双塑铝芯线 13 双塑铝芯线 14 双塑铝芯线 15 双塑铝芯线 16 双塑铝芯线 五 钢芯铝绞线 1 钢芯铝绞线 2 钢芯铝绞线 3 钢芯铝绞线 4 钢芯铝绞线 5 钢芯铝绞线 6 钢芯铝绞线 7 钢芯铝绞线 8 钢芯铝绞线 9 钢芯铝绞线 10 钢芯铝绞线 11 钢芯铝绞线
第 4 页，共 4 页
S11—630kVA S11—400kVA S11—315kVA S11—250kVA S11—200kVA S11—160kVA S11—100kVA S11—80kVA S11—50kVA S11—30kVA S11—20kVA
YJV22-8.7/15kV/3×50 YJV22-8.7/15kV/3×70 YJV22-8.7/15kV/3×95 YJV22-8.7/15kV/3×120 YJV22-8.7/15kV/3×150 YJV22-8.7/15kV/3×185 YJV22-8.7/15kV/3×240 ZRYJV22-8.7/15kV/3×240 YJV22-8.7/15kV/3×300
序 号
名称
规格
12 钢芯铝绞线
LGJ—50/30
13 钢芯铝绞线
LGJ—50/8
14 钢芯铝绞线
LGJ—35/6
10~110kV全冷缩电缆附件的技术参数
一、8.7/10(8.7/15)kV全冷缩三芯电缆户外终端冷缩技术：利用橡胶“弹性记忆”优势特性，采用先进的扩张技术，将制造好的电缆终端橡胶件在弹性范围内预先撑开，套入塑料支撑条。
安装时，只需抽出塑料支撑条，电缆终端橡胶件就会迅速收缩抱紧在电缆上。
绝缘可靠：原材料选用国际著名公司GE（美国通用电气）、DOW CORNING（美国道康宁）和Wacker(美国瓦克)的优质液体硅橡胶，绝缘性能可靠，电性能优异。
硅橡胶材料，抗污秽及耐腐蚀性极强，使用寿命长。
应力锥曲线加强了裕度设计，所以绝缘性能更可靠。
密封性好：在电缆终端的各个连接部位采用专用密封胶粘接密封，整个电缆终端内部与大气环境隔绝，避免了环境问题造成的运行事故。
安装简便：所有电缆终端件都已在厂内预制成形，安装时，只要按照说明书操作即可；无需专业安装专业工具，简便快捷；无需动火，安全可靠。
设备先进：在无尘车间的环境中，采用先进的注胶生产设备，进行生产。
高压试验：在200kV全屏蔽无局放试验室对电缆终端进行电性能的测试，确保产品的质量。
运用广泛：由于硅橡胶在抗污秽性能好；耐老化性能强；憎水性能强；耐寒性能强的特点，所以电缆终端适用于高海拔地区、潮湿地区、寒冷地区、盐雾地区及重污染地区等。
特别适用于石油、化工、矿山等易燃的行业。
适用标准：GB/T12706.4－2002；IEC60502二、8.7/10(8.7/15)kV全冷缩三芯电缆户内终端冷缩技术：利用橡胶“弹性记忆”优势特性，采用先进的扩张技术，将制造好的电缆终端橡胶件在弹性范围内预先撑开，套入塑料支撑条。
安装时，只需抽出塑料支撑条，电缆终端橡胶件就会迅速收缩抱紧在电缆上。
绝缘可靠：原材料选用国际著名公司GE（美国通用电气）、DOW CORNING（美国道康宁）和Wacker(美国瓦克)的优质液体硅橡胶，绝缘性能可靠，电性能优异。
硅橡胶材料，抗污秽及耐腐蚀性极强，使用寿命长。
应力锥曲线加强了裕度设计，所以绝缘性能更可靠。
10KV电缆附件规格
WRSY-10/1×3
150-240 mm2
WRSZ-10/1×3
150-240 mm2
WRSY-10/1×4
300-400 mm2
WRSZ-10/1×4
300-400 mm2
WRSY-10/3×1
3.6/6KV-8.7/15KV三芯交联电缆
热缩型户外终端
25-50mm2
WRSZ-10/3×1
NRSZ-10/1×2
70-120 mm2
NRSY-10/1×3
150-240 mm2
NRSZ-10/1×3
150-240 mm2
NRSY-10/1×4
300-400 mm2
NRSZ-10/1×4
300-400 mm2
NRSY-10/3×1
3.6/6KV-8.7/15KV三芯交联电缆
热缩型户内终端
25-50mm2
NRSZ-10/3×1
3.6/6KV-8.7/15KV三芯油浸电缆
热缩型户内终端
25-50mm2
NRSY-10/3×2
70-120 mm2
NRSZ-10/3×2
70-120 mm2
NRSY-10/3×3
150-240 mm2
NRSZ-10/3×3
150-240 mm2
NRSY-10/3×4
300-400 mm2
300-400 mm2
JRSY-10/1×1
3.6/6KV-8.7/15KV单芯交联电缆
热缩型中间连接
25-50mm2
JRSZ-10/1×1
3.6/6KV-8.7/15KV单芯油浸电缆
热缩型中间连接
25-50mm2
JRSY-10/1×2
10kV全冷缩电缆附件规格表
50-95
35kVWLW-3/2
120-240
35kVWLW-3/3
300-400
全冷缩单芯中间接头
35kVWLJ-1/1
50-95
35kVWLJ-1/2
120-240
35kVWLJ-1/3
300-400
全冷缩三芯中间接头
35kVWLW-3/1
50-95
35kVWLW-3/2
120-240
10kV全冷缩电缆附件规格表
全冷缩电缆附件。
产品吊称
型号
标准截面(mm2)
全冷缩单芯户内终端头
10kVWLN-1/1
25-50
10kVWLN-1/2
70-120
10kVWLN-1/3
150-240
10kVWLN-1/4
300-400
10kVWLN-1/5
500-800
全冷缩单芯户外终端头
10kVWLW-1/1
35kVWLW-3/3
300-400
110kV全冷缩电缆附件规格表
产品吊称
型号
标准截面(mm2)
全冷缩单芯终端接头
110kVWYJZWG-1/1
240-500
110kVWYJZWG-1/2
630-1200
110kVWYJZWG-1/3
1400-2000
25-50
10kVWLW-1/2
70-120
10kVWLW-1/3
150-240
10kVWLW-1/4
300-400
10kVWLW-1/5
500-800
全冷缩三芯户内终端头
10kVWLN-3/1
25-50
10kVWLN-3/2
高压电缆型号与外径尺寸对照表(埋管必须资料)
4
YJV-10KV-3*95
57.10
5
YJV-10KV-3*240
72.90
6
VV3*240+1*120
55.02
7
VV3*185+1*95
53.30
8
VV3*120+1*70
44.01
9
VV3*95+1*50
39.52
10
VV3*35+1*16
27.08
11
VV3*25+1*16
24.91
1.8
21
685
0.727
165
160
3.69
1.083
3.506
1×35
3.4
1.8
22
807
0.524
205
190
5.15
1.082
3.501
1×50
3.4
1.8
23
977
0.387
245
225
7.31
1.079
3.496
1×70
3.4
1.8
25
1207
0.268
305
275
10.2
1.077
3.491
电缆近似外径
电缆近似重量
20℃导体
电缆载流量
短路电流
直流电阻
在空气中
直埋土壤中
导体
屏蔽层
铜带
铜丝
mm 2
mm
mm
mm
kg/km
Ω/km
A
A
KA
KA
KA
3×25
3.4
2.3
10kV冷缩电缆附件(技术部分)new
10 kV交联聚乙烯绝缘全冷缩电力电缆附件（技术部分）2.应遵循的主要标准GB/ T12706.4--2002 额定电压1kV(Um=1.2kv) ～35kv(Um=40.5kv)挤包绝缘电力电缆及附件第四部分：额定电压6kV(Um=7.2kv) ～35kv(Um=40.5kv)电力电缆附件试验要求JB 8144-1995 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB311.1-1997 高压输变电设备绝缘配合GB 311.2-2002 绝缘配合GB50150-91 电气装置安装工程电气设备交接试验标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合IEC270 局部放电测量IEEE Std 48-1996 2.5kV～765kV交流电缆终端的试验方法和要求以及其它相关标准。
3.使用条件3.1运行条件3.1.1 系统额定电压：10kV 。
3.1.2 系统频率：50Hz。
3.1.3 系统最高运行电压：12kV。
3.1.4 环境温度：±40 ℃。
3.1.5 海拔高度：小于等于1000 m 。
3.1.6 外绝缘污秽等级：Ⅲ级。
3.1.7 电缆附件的型式为全冷缩型。
推荐厂家：3M3.2 运行要求3.2.1 电缆线路中电缆正常运行时导体的长期最高允许额定运行温度为90℃。
3.2.2短路时（最长持续时间不超过5S）电缆附件的最高温度不得超过250℃。
4.技术要求4.1 通用技术要求4.1.1 电缆附件主体材料必须采用进口优质液体硅橡胶材料整体模制而成，外屏蔽不得分层生产和安装。
4.1.2 冷缩式电缆附件采用聚乙烯芯绳支撑方式，为保证芯绳的强度和易于抽取安装，芯绳需采用搭扣式方式编制，并具有均匀的激光焊接点，不得采用直管环切式形成芯绳，冷缩芯绳从一侧能够完整抽出。
4.1.3 对电缆屏蔽断口处电应力集中点的应力控制方法应为高介电常数折射法，即在冷缩电缆附件中预制好高介电常数应控层以降低电场集中的情况。
冷缩电缆头
7
工频电压试验
35kv,4h,不击络,不击穿
35kv,4h,不闪络，不击穿
符合要求
产品型号、规格及编号Product specification
产品名称Name
型号规格Type
适用电缆截图(mm2)Section
10kv户内交联三芯终端
10kv indoor cross-linking three-cores terminal
NSY-10/3.1
25-50
NSY-10/3.2
70-120
WSZ-10/3.1
25-50
WSZ-10/3.2
70-120
WSZ-10/3.3
150-240
产品技术指标Product tcchnIcaI index
项目
试验项目Test item
标准要求Standard requirement
试验结果Result
详注Note
10kv户内户外终端
10kv outdoor indoor terminal
由以下试验评定
4
局部放电试验
13kv下放电量不大于20pc
13kv下组合试样各相放电量均为5pc
符合要求
5
冲击电压试验
105kv,正负极性各10次不闪络,不击穿
105kv,正负极性各10次不闪络，不击穿
符合要求
6
负极性直流电压试验
52kv,1.5min,不击络,不击穿
52kv,15min，不闪络，不击穿
300-500
10kv户内油浸三芯终端
10kv indoor oil-dipped three-cores terminal
NSZ-10/3.1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV冷缩电缆附件规格表
冷缩电缆附件采用进口硅橡胶材料制造而成，不但具有十分优良的电气性能，且具有优异的憎水性、高弹性、长寿命等特理特性。
产品的过盈设计，恒定的收缩压力与电缆本体之间保持紧密的结合与电缆同“呼吸”，防水性极好，特别适应于高温、寒冷、盐雾、潮湿和重污染的环境。
冷缩电缆附件省去了热缩产品所采用火焰加热的麻烦和不安全因素。
针对热缩产品而言，冷缩电缆附件使用扩张支撑原理，取出支撑物就能自动收缩复位，不需加热故称之为冷缩，使用非常方便。
