3：低压抽屉柜操作规程
Ⅱ 断电、检修操作 1.将所有出线回路抽屉手柄，逆时针方向旋转90°，出线回路断开。 2.按动进线柜操作面板上“分闸按钮”，进行分闸操作。（如有联络柜，先分闸联络柜） 3.插入摇进摇出操作手柄，将进线柜断路器操作到试验位置。 4.使用验电设备，确定柜内无电后，再进入柜内检修维护。
4：低压固定柜操作规程
Ⅰ 送电操作 1．确认低压柜所有开关在分闸状态。 2.将低压进线柜框架断路器推进至工作位置，按下操作面板上合闸按钮。（如有联络柜，只能合闸一路进线，再合联络） 3.将低压出线柜隔离开关闭合，再按需要将低压出线分支开关分别闭合。
4：低压固定柜操作规程
Ⅱ 断电、检修操作 1.观察出线柜仪表门电流表，确定出线开关下端负载已经关闭，将低压出线柜出线分支开关全部断开，再将隔离开关断开。 2.按下低压进线柜操作面板上分闸按钮，然后将框架断路器摇出到试验位置。（如有联络柜，先分闸联络柜） 3.使用验电设备，确定柜内无电后，再进入柜内检修维护。
2：高压环柜操作规程
Ⅱ 断电、检修操作 1.插入负荷开关操作手柄，将负荷开关操作到分闸位置（带电动操作时，直接按下操作面板上，分闸按钮）。 2.插入接地开关操作手柄，将接地开关操作到闭合位置。（进线柜无接地开关）。 3.查看高压带电显示器，确认处于无电状态，才能打开电磁锁，进行检修。 4.各功能柜断电顺序（出线柜→联络柜→隔离柜→ 进线柜→PT柜→计量柜）
1：KYN28柜操作规程
Ⅱ 断电、检修操作 1.按动操作面板上“分闸按钮”，进行分闸操作。 2.插入摇进摇出操作手柄，将断路器操作到试验位置，将接地开关闭合（进线柜无接地开关）。 3.查看高压带电显示器，确认处于无电状态，才能打开电磁锁，进行检修。 4.各功能柜断电顺序（出线柜→联络柜→隔离柜→ 进线柜→PT柜→计量柜）

各配电房停送电操作流程

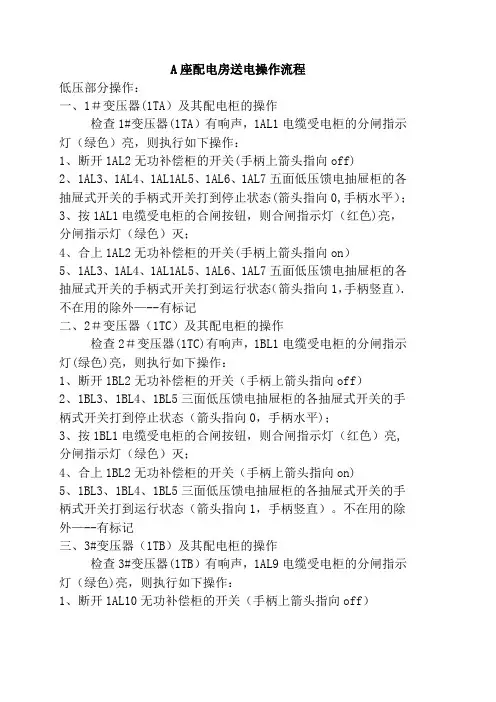

A座配电房送电操作流程低压部分操作：一、1＃变压器(1TA）及其配电柜的操作检查1#变压器(1TA）有响声，1AL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1AL2无功补偿柜的开关(手柄上箭头指向off)2、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平）；3、按1AL1电缆受电柜的合闸按钮，则合闸指示灯（红色)亮，分闸指示灯（绿色）灭；4、合上1AL2无功补偿柜的开关(手柄上箭头指向on）5、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1，手柄竖直）.不在用的除外—--有标记二、2＃变压器（1TC）及其配电柜的操作检查2＃变压器(1TC)有响声，1BL1电缆受电柜的分闸指示灯(绿色)亮，则执行如下操作：1、断开1BL2无功补偿柜的开关（手柄上箭头指向off）2、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0，手柄水平)；3、按1BL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮,分闸指示灯（绿色）灭；4、合上1BL2无功补偿柜的开关（手柄上箭头指向on)5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1，手柄竖直）。

不在用的除外—--有标记三、3#变压器（1TB）及其配电柜的操作检查3#变压器(1TB）有响声，1AL9电缆受电柜的分闸指示灯（绿色)亮，则执行如下操作：1、断开1AL10无功补偿柜的开关（手柄上箭头指向off）2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1AL9电缆受电柜的合闸按钮，则合闸指示灯（红色)亮，分闸指示灯（绿色)灭；4、合上1AL10无功补偿柜的开关（手柄上箭头指向on)5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。

高低压柜操作规程

001高压开关柜操作规程一、送电操作程序1、穿戴好防护用品，用高压试电器确认市高压电正常。

2、打开接地刀锁。

取下“禁止合闸”警示牌。

3、逆时针操作，拉开接地刀。

4、检查接地指示在断开位置。

5、锁上接地刀锁。

6、打开开关锁。

7、逆时针操作将开关合上，然后顺时针反向蓄能操作。

8、检查三个指示灯在亮的状态。

9、锁上开关锁。

二、停电操作程序1、断开高压配电柜的进线柜总负荷开关。

2、检查三个指示灯在亮的状态。

3、用手按停电开关，听到开关动作声为止。

4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。

5、打开接地刀锁。

6、顺时针操作，合上接地刀。

7、检查接地指示在接地状态。

挂上“禁止合闸”警示牌。

三、操作记录1、班内完成的操作记录于《工程部值班记录表》内。

2、跨班完成的操作记录于《操作记录表》内。

3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。

送电：1、首先应检查核对是否为操作的柜体，否则不准擅自操作；2、检查要送电的开关确实在试验位置；3、断开接地刀闸；4、检查断路器是否在试验位置，储能回路电源指示灯亮；5、用摇把将开关摇入工作位置，同时开关柜上状态显示器显示工作位置；6、按“合闸”按钮，使断路器合闸，观察合闸指示灯亮、带电显示器亮；7、确认一切正常后，送电操作结束，挂运行标示牌。

停电：1、首先应检查核对是否为操作的柜体，否则不准擅自操作；2、按“停止”按钮，使断路器分闸，观察分闸指示灯亮、带电显示器灭；3、将高压柜断路器摇到试验位置，同时开关柜上状态显示器显示试验位置；4、再观察高压带电显示器，指示灯熄灭，确认一切正常后，停电操作结束；5、合上接地刀闸（需检修时操作）；6、在停电设备上悬挂停电指示牌。

002低压开关柜安全操作规程一、准备工作1、特殊工作作业持证上岗并按规定进行定期专业培训，保证证件有效。

2、操作人员在操作前检查绝缘手套及绝缘鞋、绝缘杆是否在安全有效期内，按操作项目规范要求穿戴好劳动保护用品。

高压配电柜送电流程

高压配电柜送电流程一、概述高压配电柜是电力系统中的重要设备，负责接收高压电源并将电能分配到各个低压电路中。

送电流程是指高压配电柜从接收电源到输出电能的整个过程。

本文将详细介绍高压配电柜送电流程的各个环节。

二、高压配电柜送电流程1. 接收电源高压配电柜通常接收来自变电站或发电厂的高压电源。

在接收之前，需要进行严格的检查和测试，确保电源的稳定性和安全性。

接收电源的方式可以是通过电缆连接或者通过隔离开关连接。

2. 过滤和调整接收电源后，高压配电柜会对电源进行过滤和调整，以确保输出的电能符合要求。

这一步通常包括对电压、频率、功率因数等参数的监测和调整。

3. 分配电能经过过滤和调整后，高压配电柜会将电能分配到各个低压电路中。

这一步通常涉及到开关设备的操作，通过开关的开合来控制电能的流向和分配。

4. 保护和监测在电能分配过程中，高压配电柜需要对电路进行保护和监测，以确保电路的安全运行。

保护措施可以包括过载保护、短路保护、接地保护等。

监测措施可以包括电流监测、电压监测、温度监测等。

5. 输出电能经过保护和监测后，高压配电柜将电能输出到各个低压电路中。

输出电能的方式可以是直接输出，也可以是通过变压器进行降压后输出。

6. 监控和管理在整个送电流程中，高压配电柜需要进行监控和管理。

通过监控系统可以实时监测各个环节的运行状态和参数，及时发现并处理异常情况。

管理方面包括对设备的维护保养、故障排除、运行记录等。

三、高压配电柜送电流程的重要性高压配电柜的送电流程是电力系统中的核心环节，直接关系到电能的安全和稳定供应。

一个高效、可靠的送电流程可以保证电能的正常分配和使用，提高供电质量，降低事故风险。

因此，对高压配电柜送电流程的研究和优化具有重要的意义。

四、总结高压配电柜送电流程是电力系统中不可或缺的一部分，它负责将高压电源分配到各个低压电路中。

送电流程经过接收电源、过滤和调整、分配电能、保护和监测、输出电能、监控和管理等环节，确保电能的安全和稳定供应。

高低压配电柜操作规程

高低压配电柜操作规程 The manuscript was revised on the evening of 2021目的：规范高低压配电柜的操作程序。

适用范围：适用于高低压配电柜操作过程。

责任：高低压配电柜操作人员按本规程操作，车间管理人员对本规程的有效执行承担监督检查责任。

内容：1. 高压配电房送电操作要求：配电房高压进线柜带电后，此时10KV进线电柜下面电缆带电，带电指示灯亮。

确认后才能进行下一步操作；公司配电房高压配电柜操作由本公司持经高压培训并取得相应操作资格证的值班电工操作。

低压配电柜操作电工，也必须持证上岗。

2. 倒闸操作：倒闸操作前的准备：2.1.1 一次设备（高压部份）核对无误；10KV电源进线柜、变压器出线柜、变压器低压侧总进线柜及其它低压开关柜的刀闸及开关均处于断开位置；2.1.3 倒闸操作由两人执行，一人操作，一人监护。

操作人员须戴绝缘手套，穿绝缘鞋。

倒闸操作程序：2.2.1 确认10KV电源（由旺甫大利变电站开关供电）进线已经有电；2.2.2 合上进线电柜进线开关，此时10KV母线带电，监测母线电压（分闸按相反顺序操作）；2.2.3 确认所需送电变压器联接的高压开关柜接地刀闸在断开位置后，合上开关，供电至变压器，检查变压器运行状况，运行正常后，合上需供电的低压馈线的隔离开关，再合上负荷开关。

（分闸操作顺序相反，即先分负荷开关，后分刀闸，先分负荷侧，后分电源侧，验电确认停电后，合接地刀闸）；2.2.4 按以上步骤操作，直至向所有需供电变压器完成合闸供电（分闸断电）；高压开关柜具体操作：2.3.1 确认高压进线电缆已送电，将主开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时高压开关柜母线带电，电压表显示高压电压值；2.3.2 确认所需供电变压器对应的高压开关分柜，把高压开关柜接地刀闸旋转在断开位置，将分开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时变压器带电；2.3.3 停高压电时，操作顺序相反，操作完毕，挂停电标志牌；2.3.4 停电后操作高压开关柜，使用所配备的后备电源操作，如后备电源损坏，用开关储能操作；2.3.4 储能功能作用，是在突然停电，同时后备操作电源损坏时，手动储能按键，保证合闸或分闸操作完成。

停送电流程及注意事项

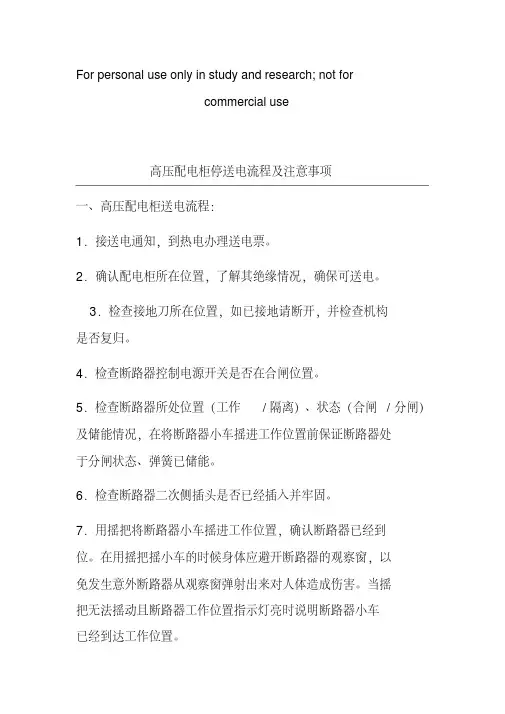

For personal use only in study and research; not forcommercial use高压配电柜停送电流程及注意事项一、高压配电柜送电流程：1．接送电通知，到热电办理送电票。

2．确认配电柜所在位置，了解其绝缘情况，确保可送电。

3．检查接地刀所在位置，如已接地请断开，并检查机构是否复归。

4．检查断路器控制电源开关是否在合闸位置。

5．检查断路器所处位置（工作/隔离）、状态（合闸/分闸）及储能情况，在将断路器小车摇进工作位置前保证断路器处于分闸状态、弹簧已储能。

6．检查断路器二次侧插头是否已经插入并牢固。

7．用摇把将断路器小车摇进工作位置，确认断路器已经到位。

在用摇把摇小车的时候身体应避开断路器的观察窗，以免发生意外断路器从观察窗弹射出来对人体造成伤害。

当摇把无法摇动且断路器工作位置指示灯亮时说明断路器小车已经到达工作位置。

8．通过综保确认断路器已经受电。

9．操作完成，通知要求送电单位设备已经送电。

二、高压配电柜停电流程：1．接停电通知，到热电办理停电票。

2．确认配电柜所在位置，确认断路器已处于分闸状态，确保可进行停电操作。

3．用摇把将断路器小车摇出到隔离位置，确认断路器已经到位。

4．用把手将接地开关合上，确认接地开关已处于合闸状态。

5．挂“禁止合闸，有人工作”标识牌。

6．操作完成，通知要求停电单位设备已经停电。

三、高压配电柜停送电注意事项1．配电室值班人员接车间停、送电通知时必须到热电办理工作票，有票方可进行操作，并坚持谁办票谁操作。

2．务必确认配电柜的正确位置，切忌疏忽大意。

3．在进行操作时必须穿戴绝缘手套、绝缘鞋；同时一人操作，一人监护，避免发生误操作。

4．进行停、送电操作前一定要确认断路器处于分闸状态，合闸状态禁止操作。

5．保证同一状态的不同指示相统一，如有异常应立即停止操作并上报主管领导。

6．在进行停、送电操作前务必确认配电柜各部件的位置或状态允许进行操作。

高压电气安全规程、运行规程

四：高压电气安全规程高压电动机操作规程二：高压电动机的启动与停止操作1：高压电动机的启动和送电操作1）压电动机启动前的准备新安装或长期未使用的高压电动机在开机启动前，一定要测量电动机的绝缘阻值。

测量高压电动机使用2500V摇表。

在常温下的绝缘电阻(包括电缆)高压电动机不应低于10MΩ，如果长期未使用的电动机还需要对高压电动机进行交流耐压试验。

2）高压电动机启动前的检查○1 :检查高压电动机是否已办理送电工作票○2 :检查高压电动机配电柜接地刀闸已分开○3 :检查高压电动机现场临时接地线与遮栏已全部拆除○4 :检查微机保护设定的各项参数是否全部合符要求○5 :检查高压电动机高压熔断器额定电流是否合符要求3）高压电动机启动在正常情况下，高压电动机允许在冷状态下连续起动2--3次，在热状态下允许起动一次，PM6&PM7高压电动机启动时，当高压配电柜由试验位置摇至运行位置后，再把转换开关由本地控制转为远程控制，合上二次控制回路空开，通知DCS操作人员启动电动机。

电动机启动后检查各测量仪表的显示，电动机运行电流不允许超过电机额定电流值运行。

PM9＆PM10高压电动机配电柜由试验位置摇至运行位置过程中，通过观察发光指示条指示小车所处位置。

当发光指示条显示小车已摇至到位后，发光指示条由横向绿色变为竖向红色，把转换开关由本地控制转为远程控制，通知DCS操作人员启动电动机，电动机启动后检查各测量仪表的显示，电动机运行电流不允许超过电机额定电流值运行。

三：高压电动机启动前送电工作票操作步骤1：PM6&PM7高压电动机送电工作票操作步骤○1确定申请停电者本人办理了正确的送电工作票○2确定所在操作电动机柜号正确，且该开关确在分闸位置，取下“禁止合闸，有人工作”标示牌○3按下接地刀活门开关，露出接地刀操作孔，插入接地刀操作手柄，将接地刀打到分开位置，○4打开后门柜灯，观察接地刀确已完全分开到位，○5插入手车操作手柄，将该柜手车由试验位置摇至工作位置○6将该柜控制方式转换开关由就地位置旋至远控位置○7在操作票上填上操作人和监护人的名字和具体的操作时间2：PM9&PM10高压电动机送电工作票操作步骤○1确认申请停电本人办理正确的送电工作票○2确认所要操作电动机柜号正确，检查该开关确已在分闸位置，取下：“禁止合闸，有人工作”标示牌○3按下接地刀活门开关，露出接地刀操作孔，插入接地刀操作手柄，将接地刀打到分开位置，并观察智能面板地刀位置指示条显示为绿色为分开位○4打开后门柜灯，观察地刀确已完全分开到位○5插入手车操作手柄，将该手车由试验位摇至工作位置，并观察智能操控面板发光指示条由横向绿色变为竖向的红色为工作到位置○6将该配电柜控制方式的转换开关由就地位置旋至远程控制位置○7在操作票上填写操作人和监护人的名字和具体的操作时间四：高压电动机停电操作1：PM6&PM7高压电动机停电工作票操作○1 :确认申请停电人已办理正确的停电工作票○2 :确认要操作电动机柜号正确，并且该开关已分闸○3 :将该柜控制方式转换开关由远控位置旋至就地位置○4 :插入手车操作手柄，将该柜手车由工作位置摇至试验置○5 :按下接地刀活门开关，露出接地刀操作孔，插入接地刀手柄，将接地刀打到合闸位置○6 : 挂上“止合闸，有人工作”，标示牌○7 : 打开后门灯，观察接地刀确已居合闸位○8 : 在操作票上填写操作人和监护人的名字和具体的操作时间2：PM9&PM10高压电动机停电工作票操作○1确认申捕停电人已办理正确的停电工作票○2确认所在操作的电动机配电柜号正确，并且该开关已分闸，智能操控面板上断睡器分合位指示条应从竖向红色变为横向绿色分闸位○3将该配电柜控制方式转换开关由远控位置旋至就地位置○4插入手车手柄，将该柜手柜由工作位置摇至试验位置，并观察智能操控面板发光指示条由竖向红色变为竖向绿色位置○5插入接地刀闸操作手柄，把接地刀闸由分开位置打为合闸位置，并观察智能操控面板发光指示条由斜向绿色变为竖向红色○6打开配电柜后门灯，观察接地刀闸确已合上○7挂上“禁止合闸，有人工作”停电标示牌○8在操作票上填写操作人和监护人的名字和具体的操作时间五：高压电动机运行监督及检查○1 :点检人员每隔4小时抄一次电动机运行电流数据，每隔4小时测量一次电动机轴承和电动机机身的温度○2 :电动机的轴承声音是否正常，振动是否超过允许值。

简述高低压配电箱送电操作流程

简述高低压配电箱送电操作流程
1.进入高压配电房时要穿戴好各种绝缘装备（绝缘胶鞋,手套,安全帽等）
2.观察配电房的各种仪表及开关，看看有没有什么异常情况。

等确认准确无误后方可进行配电柜的操作。

（送电及断电）
3.送电的操作
从进线端开始到出线端依次合闸，要严格按照配电柜上表明的操作规程来进行合闸，若配电柜上没有明确指示，那就必须按照专业电力人士的指示来一步一步的进行操作。

（要用操作手柄来进行作业）
4.断电的操作
断电和送电基本上是一样的，是按照送电的顺序反着来，从出线端开始断电，然后一步一步的到进线柜
注意事项：
1.每完成一步合闸，分闸都要检查电柜上的指示灯是否正常，若发现指示灯不亮（不灭）或者颜色与其他的指示灯不一样（微暗，或者在闪的）都要必须把当前的这次合闸，分闸重新合分一次，一定要和闸分闸到位，一般可以从声音听出来，当听到咔嚓一声响的时候就表明合闸和分闸到位了。

2.要注意，配电柜的出线柜的接地保护装置在送电时一定要注意先把接地闸断开才能进行送电的合闸，在断电时也是一样要注意，先把送电的闸断开后方可进行接地闸的合闸。

3.进入配电房操作最好由熟悉高低压配电房的人一起进入，以免出现紧急情况能有个照应。

4.当高压配电房合闸好，出线柜的指示灯亮的正常后，可以听听变压器的声音，如果听到的仅仅只有嗡嗡的声音，那就说明电是正常的，反之，当听到异常声音，立即断电到变压器房去检查，看看电线有没有位置破损了，有没有普一些杂物在上面，然后清理，包扎，再重新送电。

5.禁止无关人员进入配电房，不管高压和低压都禁止入内。

三.低压配电房。

高低压配电倒闸流程图

配电房高低压倒闸顺序流程图
首先接到上级调度通知——需要倒闸，记录需要倒闸时间，通知主管部门做好前期准备
首先接到上级调度通知——记录需要倒闸时间，并通知主管部门提前做好准备
低压停电顺序：
3、关闭低压断路器
（低压总开关）
2、关闭低压配电柜
所有分路开关
1、关闭电容柜控制开关
高压停电顺序：
6、摇出高压断路器，
使其脱离高压母排
5、断开正在使用的
高压断路器
4、断开变压器高压开关
高压送电顺序：
3、合上需使用的变压器
2、合上需使用的高压断路器
1、摇进需使用的高压断路器
低压送电顺序：
6、合上低压电容器
检查各项设备运行情况
并做好后期记录工作
5、合上各个低压分路开关
4、检查变压器有无异常情况
合上低压断路器。

送电方案

一、使用范围本方案适用于新东安市场工程1～4#10KV变配电室设备送电作业。

二、工程概况新东安市场工程设一座110KV变电站，站内设有110KV/10KV的油浸变压器3台，单台容量50000KVA。

3段10KV母线I段、IIA段、IIB段、III段，同时提供6路10KV 电源，1#、2#、4#变配电室各2路。

1～4#变配电室分布图1#变配电室位于A区B2层，由110KV变电站经2(ZRA －YJV32－12/20KV－3×240)高压电缆引两路10KV 电源，10KV为两路进线电源单母线分段供电运行方式。

站内设6台SCB3 10KV/0.4KV－2000KVA变压器。

高压开关经GZRYJV －8.7/10KV－3×120电力电缆引至变压器，变压器低压出线直接与低压配电柜主母线连接。

低压为两路进线电源单母线分段供电运行方式。

低压共设7段母线，每台变压器供电为一段，每两台变压器设一联络开关；1#、2#变压器之间；3#、4#变压器之间；5#、6#变压器之间各设一联络开关。

VII段为应急段，它由V段母线与1#发电机组切换供电。

10KV开关柜型号为BA1手车式，主开关为LN□(HB)型系列六氟化硫断路器，配用KHB型弹簧操作机构。

低压开关柜型号MNS，框架抽屉式，主开关为F系列框架断路器。

2#变配电室位于C区B2层，由110KV变电站经2 (ZRA －YJV32－12/20KV－3×240)高压电缆引来两路10KV 电源，10KV为两路进线电源单母线分段供电运行方式。

站内设6台SCB3 10KV/0.4KV－1600KVA变压器。

高压开关经GZRYJV －8.7/10KV－3×120电力电缆引至变压器，变压器出线采用封闭式母线桥架与低压配电柜主母线连接。

低压为两路进线电源单母线分段供电运行方式。

低压共设7段母线，每台变压器供电为一段，每两台变压器设一联络开关；1#、2#变压器之间；3#、4#变压器之间；5#、6#变压器之间各设一联络开关。

(完整版)高低压停送电操作规程

高低压停送电操作规程一、一般规定1、大楼管理科电工组负责医院停送电管理工作。

2、电气设备操作和监护人员必须经过培训，经考试合格后，持证上岗。

3、电气设备操作和监护人员必须熟悉工作现场、设备性能、设备操作方法以及设备负荷配带情况。

4、非专职和值班电气人员，严禁擅自操作电气设备。

5、高压停送电必须严格执行工作票制度。

6、维修时低压停送电工作必须由专人负责，必须严格执行谁停电，谁送电的原则，严禁约时停、送电。

停电后闭锁、上锁、挂牌亦或设专人看管。

二、高压停送电操作（一）工作票办理1、工作负责人提前填写工作票，写清工作内容、停电范围、停电地点，交由工作票签发人签发。

2、工作票签发人对工作负责人所提报的工作票内容、工作的必要性、计划时间的合理性进行审核，在工作票中填写本次工作需要实施的安全技术措施并签字。

3、工作负责人将工作票交调度室备案后，送交变电所的运行管理单位。

4、操作人员（工作许可人）应详细审核工作票，发现有涂改或填写错误时，将操作票返回工作负责人重新办理。

5、需停电或送电时、工作负责人提前30分钟通知调度室，由调度室通知操作人员到达操作现场。

（二）配电室高压停送电操作程序1、停电操作前的准备（1）工作许可人（操作人员）和工作负责人均到达变电所后，由工作负责人向调度室电话提出申请，讲清楚停电内容和范围，调度员核实并记录后向工作许可人下达操作命令。

（2）工作许可人接到调度命令后，需详细记录并复诵无误。

（3）工作许可人检查操作现场瓦斯情况，确定瓦斯不超0.5％。

（4）操作人员（工作许可人）认真填写停、送电操作票内容，并经监护人（工作负责人）审核无误，双方签字确认。

（5）操作人员穿绝缘靴，戴绝缘手套，准备相应的保安用具。

（6）操作人员和监护人应核对设备各称、编号和设备实际状态，检查正确后，监护人填写操作开始时间，监护人按照操作票所列操作顺序高声唱票，每次只准唱一项，操作人手指操作设备高声复诵，监护人听，看操作人复诵无误后，发出“对”！的命令，操作人方可操作，每操作一项后，均应检查操作的正确性，然后由监护人在票上做一个勾票记号“√”，勾票后，告诉操作人员下一步操作内容。

变配电所受送电方案

变配电所送电方案1.0概述1.1变配电所是整套装置的动力能源核心，变配电所能否按时受电，关系到装置能否按计划开工运行。

某变配电所设2路10K V供电线路供电。

变配电所由10K V配电系统、6K V中压配电系统、380/220V低压配电系统、不间断电源系统、监控及报警系统组成。

10K V、6K V配电系统均采用单母线分段双回路电源进线,正常时，两回路分列运行，每一回路具有100%正常运转负荷和20%余量的能力。

当一回路发生供电故障时，对应的进线断路器分断，母线分段断路器自动闭合，由非故障系统向该负荷供电。

10K V高压柜的两路电源引自110K V变电站(临时供电线路为单路供电，由循环水配电间高压柜A H18送至I段进线)，变压器T R2A/B、T R3A/B、T R4A/B高压侧电源由10K V高压柜提供，其中变压器T R2A/B为6K V配电柜提供两路进线电源，T R3A/B、T R4A/B分别为低压柜M C C3、M C C4提供两路进线电源。

1.2主要的受、送电设备及工作电压见下表1.3由于受、送电设备数量较多，电压较高，所以受电前的准备工作必须认真、细致，任何一点的疏忽大意都可能影响变电所的正常受电。

2.0编制依据2.1设计院施工图2.2施工组织设计2.3电气工程施工方案2.4电气设备交接试验标准3.0受、送电条件3.1高、低压开关柜、电力变压器、互感器柜、微机监控盘、事故报警箱等本体安装结束，符合施工规范及设计要求。

3.2盘柜、变压器按《电气设备交接试验标准》G B50150-91中要求的项目试验合格，有完整的试验记录，盖章、签字齐全。

3.3柜内仪表进行准确度测试，各种继电器按设计要求试验完毕，试验数据合格，记录完整。

3.4盘柜一次回路、二次回路接线完毕，符合设计图纸要求。

3.5低压柜单回路分、合闸试验结束。

3.6高压开关柜是变配电所的关键设备，也是最早受电的设备，受电前的准备工作最多也最复杂，针对高压开关柜进行的各项试验都必须在受电前结束。

10KV高压配电柜停送

• • • •
电压互感器;主要是把高电压变成低电压。 (标准100V),用于计量和继电保护。电流互感器;主要是把大电流变成小电流, (标准5A),用于计量和继电保护。
• •
• • •
电气设备的四种工作状态 1、运行状态：隔离开关和断路器都在合闸位置，使电源和用电设备连成电路，则设备在运行状态。 2、热备用状态：设备的断路器在分闸位置，隔离开关在合闸位置，则设备在热备用状态。 3、冷备用状态：隔离开关和断路器都在分闸位置，则设备在冷备用状态。 4、检修状态：隔离开关和断路器都在分闸位置，并持牌和设遮栏、接好地线，则设备在检修状态。
•
•
• • • •
7、在操作隔离开关之前，应先检查断路器是否已经断开，操作时站好位置，拉合动作要迅速。合闸时，在合闸终了的一段行程，不要用力过猛，以免发生冲击而损伤瓷件。 8、装设接地线前应先验电，后装接地线，先接接地端，后接导电端。电气设备停电后，即使是事故停电，在未拉开有关隔离开关和作好安全措施前，不得触及设备或进入遮栏，以防突然来电。三、工器具要求倒闸操作时需要的安全工器具：绝缘手套、绝缘靴、安全帽、绝缘杆等必须符合相应电压等级，外观检查应无破损。停电时先停低压后停高压，从负荷侧的开关拉起，依次拉到电源侧开关，先停断路器，后拉隔离开关。附：
• • • •Βιβλιοθήκη • • •二、倒闸操作技能要求 1、倒闸操作必须2人进行，1人操作，较为熟悉的1人作为监护人。 2、倒闸操作前必须先在一次接线模拟屏上进行模拟操作，核对设备的位置、名称、编号和运行方式，操作票正确无误后方可正式操作。 3、操作时应戴安全帽和绝缘手套，穿绝缘靴，穿长袖衣服. 4、倒闸操作必须按操作票填写的序号逐项唱票和复诵进行操作，每操作完一项做一个“√”记号。 5、雨天操作室外高压设备时，绝缘杆应有防雨罩。雷电时不得进行室外正常倒闸操作。 6、停电拉闸操作必须按照断路器→负荷侧隔离开关→ 母线侧隔离开关，送电合闸操作按上述相反的順序进行。严防带负荷拉、合刀闸。

高压配电室工作流程

高压配电室工作流程
高压配电室工作流程主要包括以下步骤：
1. 接班前准备：值班人员按时到达，交接班时详细了解上一班次设备运行状况、故障记录及未完成的工作事项。

2. 设备巡查：按照操作规程，对高压开关柜、变压器、母线、电缆等设备进行细致巡查，检查仪表读数、设备温度、声音等是否正常。

3. 运行监控：实时监控电力负荷变化，调整供电参数，确保电压、电流稳定，做好电力调度和故障预防。

4. 故障处理：发现异常情况立即采取措施，如设备故障，应及时隔离故障点，启动备用设备，并向上级汇报，联系维修人员进行抢修。

5. 记录与报告：详细记录设备运行数据、巡检情况、操作过程和故障处理信息，撰写运行日志，并按要求向上级报送电力运行报表。

6. 交班准备：临近交班时，再次确认设备运行正常，整理交接班资料，与接班人员详细口头及书面交接。

7. 安全防护：始终贯彻执行安全规章制度，佩戴劳保用品，确保操作过程符合电力安全规程，杜绝违章作业。

高低压配电流程及其套定额问题
