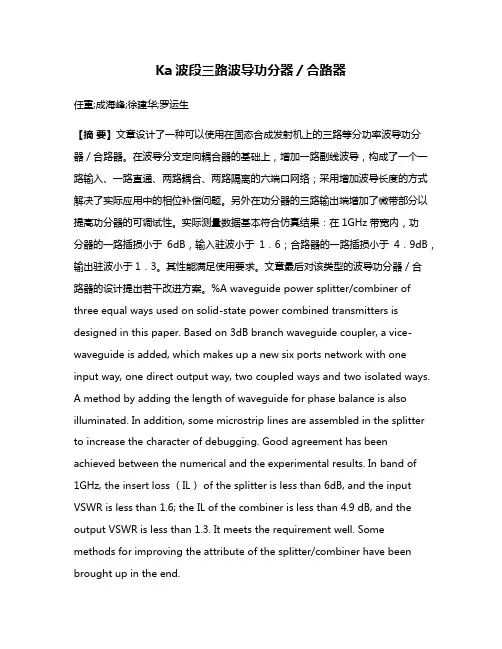

Ka波段三路波导功分器／合路器
Ka波段三路波导功分器／合路器任重;成海峰;徐建华;罗运生【摘要】文章设计了一种可以使用在固态合成发射机上的三路等分功率波导功分器／合路器。
在波导分支定向耦合器的基础上，增加一路副线波导，构成了一个一路输入、一路直通、两路耦合、两路隔离的六端口网络；采用增加波导长度的方式解决了实际应用中的相位补偿问题。
另外在功分器的三路输出端增加了微带部分以提高功分器的可调试性。
实际测量数据基本符合仿真结果：在1GHz带宽内，功分器的一路插损小于6dB，输入驻波小于1．6；合路器的一路插损小于4．9dB，输出驻波小于1．3。
其性能满足使用要求。
文章最后对该类型的波导功分器／合路器的设计提出若干改进方案。
%A waveguide power splitter/combiner of three equal ways used on solid-state power combined transmitters is designed in this paper. Based on 3dB branch waveguide coupler, a vice-waveguide is added, which makes up a new six ports network with one input way, one direct output way, two coupled ways and two isolated ways.A method by adding the length of waveguide for phase balance is also illuminated. In addition, some microstrip lines are assembled in the splitter to increase the character of debugging. Good agreement has been achieved between the numerical and the experimental results. In band of1GHz, the insert loss （IL） of the splitter is less than 6dB, and the input VSWR is less than 1.6; the IL of the combiner is less than 4.9 dB, and the output VSWR is less than 1.3. It meets the requirement well. Some methods for improving the attribute of the splitter/combiner have been brought up in the end.【期刊名称】《电子与封装》【年(卷),期】2012(012)005【总页数】6页(P22-27)【关键词】波导功分器／合路器;三路合成／分配;插损;相位补偿【作者】任重;成海峰;徐建华;罗运生【作者单位】南京电子器件研究所,南京210016;南京电子器件研究所,南京210016;南京电子器件研究所,南京210016;南京电子器件研究所,南京210016【正文语种】中文【中图分类】TN4021 引言近年来，随着固态功率合成技术的大量应用，对功分器/合路器性能的要求也越来越高。
合路器的工作原理
合路器的工作原理合路器是一种用于将多个信号或者电路连接在一起的设备，其工作原理是通过合并或者分离信号的电路来实现。
合路器通常用于电信、无线通信、网络通信等领域，具有将多个信号合并成一个信号或者将一个信号分成多个信号的功能。
一、合路器的基本原理合路器的基本原理是利用特定的电路设计和信号处理技术，将多个输入信号合并成一个输出信号，或者将一个输入信号分成多个输出信号。
合路器的工作原理可以分为以下几个方面：1. 信号的合并：合路器将多个输入信号合并成一个输出信号的过程称为信号的合并。
合路器通过将多个输入信号经过特定的电路处理，使得它们能够在一个输出端口上同时存在。
2. 信号的分离：合路器将一个输入信号分成多个输出信号的过程称为信号的分离。
合路器通过将输入信号经过特定的电路处理，使得它们能够在多个输出端口上同时存在。
3. 频率选择：合路器可以选择特定的频率范围内的信号进行合并或者分离。
通过使用不同的滤波器或者频率选择器，合路器可以实现对特定频率的信号进行处理。
4. 信号的耦合：合路器可以实现对不同输入信号之间的相互影响进行控制。
通过合理设计合路器的电路结构和参数，可以减小或者消除输入信号之间的干扰或者耦合。
二、合路器的类型和应用领域合路器根据其工作原理和应用领域的不同，可以分为多种类型。
以下是常见的合路器类型及其应用领域：1. 功分合路器（Power Divider/Combiner）：功分合路器用于将一个输入信号分成多个输出信号，或者将多个输入信号合并成一个输出信号。
它常用于无线通信系统中的天线分配、功率分配等应用。
2. 频分合路器（Frequency Divider/Combiner）：频分合路器用于将不同频率的信号进行分离或者合并。
它常用于无线通信系统中的频率分配、频率合并等应用。
3. 时分合路器（Time Divider/Combiner）：时分合路器用于将不同时间段的信号进行分离或者合并。
它常用于数字通信系统中的时隙分配、时隙合并等应用。
无源器件检验规范
名称：无源器件检验规范版本：A版编号：类别：检验规范类编制：日期：2012-10-26 审核：日期：2012-10-31 批准：日期：2012-10-31 发放部门：日期：2012-10-31目录一规范说明 (3)（一）目的 (3)（二）范围 (3)（三）产品材质及结构工艺要求 (3)二检验方法 (3)（一）功分器检验规范 (3)（二）耦合器检验规范 (5)（三）电桥检验规范 (8)（四）合路器检验规范 (10)（五）衰减器检验规范 (13)（六）负载检验规范 (15)（七）双工器检验规范 (17)三附录 (19)一规范说明（一）目的为了提高无源器件产品的质量，满足客户的需求，防止不合格的产品出厂，特定制定了本《无源器件检验规范》。
（二）范围本检验规范适用于所有功分器、耦合器、合路器、衰减器、电桥、负载等无源器件入库前的检验。
（三）产品材质及结构工艺要求器件表面无划痕、刮伤、擦花、裂痕等不良外观；各种螺钉应该紧固，螺钉头应贴平金属表面、无缝隙，螺钉无错装、漏装、打花现象；纸盒应该满足包装规范要求。
二检验方法（一）功分器检验规范功分器性能指标详见《无源器件指标》1、指标测试方法a、功分器插入损耗和带内波动的测试1)按照上图连接测试系统，在输出端口加衰减器；2)设置网络分析仪的工作频段为测试频段，显示参数为S21；3)读取曲线上的最大功率值和最小功率值；4)用最小功率值的绝对值减去最大功率值的绝对值即为功分器的带内波动；5)按仪表最小值即为功分器的插损值。
b、功分器驻波比的测试1)按照上图连接测试系统；2)设置网络分析仪的工作频段为测试频段，显示参数为S11；3)读取曲线上的最大值即为该端口驻波比；c、三阶互调的测试1)按照上图连接测试系统；2)按照功分器的指标设置输入频率，输入功率为43dBm×2；3)读出三阶、五阶、七阶互调产物的电平值；1)取最大电平值即为互调。
d、功率容量的测试方法1)按照上图连接测试系统；2)选择测试频段，读取测试的承载功率值（二）耦合器检验规范耦合器性能指标详见《无源器件指标》a、耦合器的耦合量的测试方法1)按照上图连接测试系统；2)设置网络分析仪的工作频段为测试频段，显示参数为S21；3)读取曲线上的最小功率值和最大功率值即为耦合器的耦合量大小；b、耦合器的插入损耗测量1)按照上图连接测试系统；2)设置网络分析仪的工作频段为测试频段，显示参数为S21；3)读取曲线上最小功率值；c、耦合器驻波比的测试方法1)按照上图连接测试系统；2)设置网络分析仪的工作频段为测试频段，显示参数为S11；3)读取曲线上的最大值即为输入端的驻波比；4)更换端口重复上述操作；5)比较所测的输入端、输出端、耦合端的值，最大值即耦合器的端口驻波比。
合路器的工作原理
合路器的工作原理合路器是一种用于电子通信系统中的重要设备，它的主要作用是将不同的信号源合并到一个共同的信号路径中，以实现信号的传输和处理。
在本文中，我们将详细介绍合路器的工作原理及其相关的技术细节。
一、合路器的基本原理合路器的基本原理是利用电磁场的相互作用来实现信号的合并。
它由一个或多个输入端口和一个输出端口组成。
输入端口接收来自不同信号源的信号，输出端口将合并后的信号发送到下一个设备或系统中。
合路器的工作原理可以分为两个主要方面：功分合路和相分合路。
1. 功分合路功分合路是指将多个信号源的功率合并到一个输出端口的过程。
合路器通过将输入端口与输出端口之间的电磁场相互耦合，使得输入信号的能量能够传输到输出端口。
合路器通常使用耦合结构（如耦合线、耦合环等）来实现功分合路。
2. 相分合路相分合路是指将多个信号源的相位合并到一个输出端口的过程。
合路器通过调整输入端口之间的相位关系，使得输入信号的相位能够在输出端口上保持一致。
合路器通常使用相控阵列、相位差线等技术来实现相分合路。
二、合路器的类型合路器根据其工作频率范围和应用领域的不同，可以分为多种类型。
以下是常见的合路器类型：1. 分路器分路器是一种将一个输入信号分成多个输出信号的合路器。
它通常用于无线通信系统中，用于将一个信号源的信号分配给多个接收设备。
分路器可以根据需要进行调整，以实现不同输出信号的功率和相位要求。
2. 合路器合路器是一种将多个输入信号合并成一个输出信号的合路器。
它通常用于无线通信系统中，用于将多个信号源的信号合并到一个共同的信号路径中。
合路器可以根据需要进行调整，以实现不同输入信号的功率和相位要求。
3. 隔离器隔离器是一种用于隔离不同信号源之间的干扰的合路器。
它通常用于无线通信系统中，用于防止不同信号源之间的相互干扰。
隔离器可以根据需要进行调整，以实现不同输入信号之间的隔离要求。
4. 滤波器滤波器是一种用于滤除不需要的频率分量的合路器。
5.4 POI合路器技术规范书
POI合路器技术要求中国铁塔股份有限公司山西省分公司1项目概述本项目采购产品清单详见下表，各器件数量为预估量，实际以订单为准。
预估采购数量：1.1电气性能指标要求POI电气性能指标要求应满足表1.1-1、表1.1-2、表1.1-3、表1.1-4、表1.1-5、表1.1-6、表1.1-7要求：表1.1-1 6频POI电气性能指标要求表1.1-2 8频POI电气性能指标要求表1.1-3 9频POI电气性能指标要求表1.1-4 12频POI电气性能指标要求表1.1-5 4频POI（移动+联通）电气性能指标要求表1.1-6 4频POI（移动+电信）电气性能指标要求表1.1-7 4频POI（电信+联通）电气性能指标要求2端口要求2.1信源端端口要求POI信源端端口要求能覆盖输入系统的上下行频段，应满足表2.1-1、表2.1-2、表2.1-3、表2.1-4、表2.1-5、表2.1-6、表2.1-7要求：表2.1-1 6频POI信源端端口要求表2.1-2 8频POI信源端端口要求表2.1-3 9频POI信源端端口要求表2.1-4 12频POI信源端端口要求表2.1-5 4频POI（移动+联通）信源端端口要求表2.1-6 4频POI（移动+电信）信源端端口要求表2.1-7 4频POI（电信+联通）信源端端口要求2.2天馈端端口要求POI的天馈端端口采用双输出口，应满足表2.2-1要求：表2.2-1 POI天馈端端口要求2.3端口排列原则1)输入输出分开2)优先按运营商分列排布3)不能按照1）操作时，按系统集中排布4)端口之间保持一定的空间距离，便于外接馈线2.4多设备端口原则POI在需要和其它设备，包括POI自身，进行多设备组网共用时，端口/接口需要统筹整体考虑，比如POI需和干放、光放、监控、UPS以及其他等设备共用时，接口要求如下：1)同一种接口出头方向统一，不能有的射频端口后出，有的前出等；2)监控接口方向统一、位置统一、类型统一；3)同种设备接头规格统一。
耦合器测试标准
范围本标准规定了无源器件的技术要求，供中国移动和厂商共同使用。
适用于为中国移动通信有限公司室分系统所提供的各类功分器、耦合器、电桥、合路器、衰减器和负载研发、生产、出厂验收和入网测试的技术规定，其他同类产品也可遵照该规范的要求执行。
1.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
2.术语、定义和缩略语下列术语、定义和缩略语适用于本标准。
2.1. 术语插入损耗 Insertion loss：通过无源器件，在有效工作带宽内引入的传输损耗。
中心频率 Center frequency：无源器件的工作发射支路（或接收支路）允许工作频率范围内的中心称为发射支路（或接收支路）的中心频率。
驻波比 VSWR：无源器件或有源器件中，除信源的输入端（或输出端）以外的其他端口与标称阻抗负载相连接，信源的输入端（或输出端）电压的波峰和波谷的比值带内波动（纹波）Inband Ripple：输出端口通带范围内最大信号和最小信号的差值。
标称阻抗 Impedance：RF 射频无源及有源器件在工作范围内各端口规定的电阻性阻抗。
耦合度 Coupling degree：耦合支路与通路信号强度的差值。
幅度平衡Amplitude Balance：等分定义端口之间的插入损耗的差值，用dB 表示。
抑制度 Suppression：合路器的收发支路之间信号进入的抑制程度。
最大输入功率 Maximum input power：无源器件正常工作时输入端口所允许的最大输入平均功率。
峰值输入功率Peak-peak input power：无源器件正常工作时发射端口所允许的最大峰值输入功率。
功分器（Power Distributer）：将功率平均分配到各个分路上去的无源器件,具有一个输入和两个或多个输出端口，用于分布系统链路分支时的节点连接。
耦合器(Coupler)：从射频通路中通过耦合将一部分信号取出的无源器件，是带有不同耦合衰减量值的分路器，用于分布系统延伸链路中接至覆盖天线输出节点的连接器件，该类器件的耦合度量值是由耦合出口接至天线辐射输出的额定覆盖功率电平所决定选择。
大功率3dB同频合路器_产品介绍和技术指标
中国 成都经济技术开发区(龙泉驿)星光中路20号 610100
No.20, Mid-Xingguang Road, Longquanyi Area,
成都宏科微波通信有限公司成都宏科微波通信有限公司
：
主要用于多信号合路，提高输出信号的利用率，广泛应用于室内覆盖系统中对基站信号的合路、
WLAN(Wireless Local Area Network)、POI(Point Of Interface)以及小区信号覆盖等系统中；用于移动通信GSM 、DCS 、3G 及WLAN 等室内覆盖微基站，两路基站信道通过合路器共用一副天线。
：
合路器即为同频合路器，是个三端口网络，它的原理同3dB 电桥近似。
3dB 电桥是四端口网络，根据长
中国 成都经济技术开发区(龙泉驿)星光中路20号 610100
No.20, Mid-Xingguang Road, Longquanyi Area,
成都宏科微波通信有限公司成都宏科微波通信有限公司
中国 成都经济技术开发区(龙泉驿)星光中路20号 610100
No.20, Mid-Xingguang Road, Longquanyi Area,
成都宏科微波通信有限公司成都宏科微波通信有限公司。
合路器性能指标和性能要求
以下5种产品于今天下午3点前将产品的实物照片、报价；发电子档到EMAIL：allwintian@南京普天合路器外型图附上：2.7合路器性能指标和性能要求卖方提供的各种型号的合路器均须使用腔体技术。
2.7.1 TD-SCDMA、GSM合路器（两路输入一路输出）2.7.1.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：GSM885~954MHz2.7.1.2插入损耗插入损耗≤0.6dB2.7.1.3驻波比驻波比≤1.32.7.1.4带内波动带内波动≤0.4dB2.7.1.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.1.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB AW.PC21-TD/G-200N2.7.2 TD-SCDMA、DCS合路器（两路输入一路输出）2.7.2.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：DCS1710~1825MHz2.7.2.2插入损耗插入损耗≤0.6dB2.7.2.3驻波比驻波比≤1.32.7.2.4带内波动带内波动≤0.4dB2.7.2.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.2.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dBAW.PC21-TD/D-200N2.7.3.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：GSM+DCS885~954、1710~1825MHz 2.7.3.2插入损耗插入损耗≤0.6dB2.7.3.3驻波比驻波比≤1.32.7.3.4带内波动带内波动≤0.4dB2.7.3.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.3.6带外抑制通路1带外抑制≥80dBAW.PC21-TD/G&D-200N通路2带外抑制≥80dB2.7.4.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：GSM885~954MHz通路3：DCS 1710~1825 MHz 2.7.4.2插入损耗插入损耗≤0.6dB2.7.4.3驻波比驻波比≤1.32.7.4.4带内波动带内波动≤0.4dB2.7.4.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.4.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB通路3带外抑制≥80dBAW.PC31-TD/G/D-200N2.7.5 TD-SCDMA+GSM+DCS、WLAN合路器（两路输入一路输出）2.7.5.1频率范围通路1：TD-SCDMA+GSM+DCS： 2010~2025、885~954、1710~1825MHz 通路2：WLAN：2400～2483.5MHz2.7.5.2插入损耗通路1：插入损耗≤0.4dB通路2：插入损耗≤0.6dB2.7.5.3驻波比驻波比≤1.32.7.5.4带内波动通路1：带内波动≤0.2dB通路2：带内波动≤0.3dB2.7.5.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.5.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB AW.PC21-TD&G&D/W-200N2.7.6指标测试方法2.7.6.1 插入损耗和带内波动的测试1)按照图16连接测试系统；图1.测试配置图2)设置网络分析仪的频段为测试端口的工作频段，显示参数为S21；3)读取曲线上的最大功率值和最小功率值；4)最小功率值的绝对值与最大功率值的绝对值差值即为合路器的带内波动；5)最小功率值的绝对值为测试端口通路的插损。
POI合路器测试参数指标
POI合路器测试参数指标
1. 插入损耗（Insertion Loss）：指的是信号从输入端口到输出端口经过合路器时的信号损耗。
通常用分贝（dB）为单位表示，插入损耗越低表示合路器的性能越好。
2. 回波损耗（Return Loss）：指的是从输出端口反射回来的信号与输入端口信号的衰减比。
回波损耗越小表示合路器的性能越好，表示输出端口的反射程度较低。
3. 隔离度（Isolation）：指的是输出端口之间的互相影响程度。
隔离度越大表示输出端口间的相互干扰越小，性能越好。
4. VSWR（Voltage Standing Wave Ratio）：指的是在合路器工作频率范围内输入端口的驻波比。
驻波比是衡量合路器输入端口与信号源之间匹配程度的指标，VSWR越接近1表示匹配程度越好。
5. 带宽（Bandwidth）：指的是合路器能够工作的频率范围。
带宽越宽表示合路器能够适应更广泛的频率范围，通常用衰减值在-3 dB范围内表示。
6. 耐压（Power Handling）：指的是合路器能够承受的最大功率。
耐压值越大表示合路器能够承受更大的输入功率，通常用瓦特（W）为单位表示。
在进行POI合路器的测试时，需要使用专业仪器进行测试，如网络分析仪、功率计、信号源等。
通过测试参数指标的评估，可以判断合路器的质量、性能和适用场景，从而选择合适的合路器满足需求。
海能达 合路器
海能达合路器是一种电子设备，主要用于将多个无线电信号合并成一个信号，以便在同一频率上进行传输。
它通常用于无线电通信系统中，可以将不同频率的信号合并成一个信号，以提高通信效率和频谱利用率。
海能达合路器的工作原理是利用滤波器将不同频率的信号进行分离和合并。
它通常由一个或多个滤波器、放大器和混合器组成。
滤波器用于将不同频率的信号进行分离，放大器用于放大信号，混合器用于将分离后的信号合并成一个信号。
海能达合路器的优点是可以提高通信效率和频谱利用率，减少信号干扰和衰落，提高通信质量和可靠性。
它还可以减少设备数量和成本，提高系统的灵活性和可扩展性。
海能达合路器广泛应用于无线电通信、移动通信、卫星通信、广播电视等领域。
它是无线电通信系统中不可或缺的组成部分，对于提高通信效率和质量具有重要意义。
总之，海能达合路器是一种用于将多个无线电信号合并成一个信号的电子设备，它具有提高通信效率和频谱利用率、减少信号干扰和衰落、提高通信质量和可靠性等优点，广泛应用于无线电通信、移动通信、卫星通信、广播电视等领域。
多频合路器和宽频合路器
多频合路器和宽频合路器
多频合路器和宽频合路器是用于无线通信系统的两种不同类型的射频器件，它们在频率处理和信号分配方面有不同的应用。
多频合路器（Multiplexer，简称MUX）：
功能：多频合路器用于将多个输入信号合并到一个输出信号线上，同时也可用于将一个信号线上的多个频率分离。
应用：在通信系统中，多频合路器通常用于将多个信号通过同一传输介质传输，以提高频谱效率。
工作原理：多频合路器使用滤波器、开关等元件，通过选择性地传递或阻塞不同频率的信号，实现信号的合并或分离。
宽频合路器（Wideband Combiner）：
功能：宽频合路器通常设计用于处理宽频段的信号，可以合并或分离较大范围内的频率。
应用：在需要处理宽频信号的场景中，宽频合路器可用于将多个频率带的信号合并或拆分，使其适用于宽带通信系统。
工作原理：宽频合路器通常采用特殊设计的滤波器和网络结构，以确保在宽频范围内保持合适的性能，同时实现信号的合并或分离。
总体而言，多频合路器主要用于处理多个特定频率的信号，而宽频合路器更专注于处理宽频段内的信号。
选择使用哪种器件取决于具体的通信系统需求，包括信号频率范围、带宽要求和系统设计。
lte合路灵敏度计算
lte合路灵敏度计算
LTE合路灵敏度计算是用来评估LTE系统中合路器的性能的一种方法。
在LTE系统中，合路器主要用于将多个无线电信号合并成一个信号，以提高系统的通信效率和容量。
而LTE合路灵敏度计算则是用来测量合路器的性能指标，以确定合路器是否能够满足系统的需求。
在LTE系统中，合路器的性能指标主要包括合并损耗、反射损耗和隔离度等。
其中，合并损耗是指当多个信号被合并时，信号的损失情况；反射损耗是指当信号被反射时，信号的损失情况；隔离度是指当多个信号被合并时，信号之间的干扰情况。
这些性能指标对于LTE系统的通信质量和容量至关重要。
LTE合路灵敏度计算的基本原理是通过将多个信号输入到合路器中，并测量输出信号的功率来评估合路器的性能。
在进行计算时，需要考虑到各种因素的影响，如信号的频率、功率、相位和天线的位置等。
这些因素都会对合路器的性能产生影响，因此需要进行细致的计算和分析。
在实际应用中，LTE合路灵敏度计算可以帮助LTE系统的设计者和维护人员更好地了解合路器的性能，以便他们能够对系统进行优化和调整。
通过合理的合路器设计和调整，可以提高LTE系统的通信效率和容量，从而更好地满足用户的需求。
LTE合路灵敏度计算是评估LTE系统中合路器性能的一种重要方法。
通过准确测量和分析合路器的性能指标，可以为LTE系统的优化和调整提供有力的支持，从而提高系统的通信效率和容量。
400兆天线合路器制作方法
400兆天线合路器制作方法全文共四篇示例，供读者参考第一篇示例：400兆天线合路器是一种用于无线通信领域的重要设备，它可以帮助实现多个天线信号的合并和处理。
在无线通信技术的发展中，合路器的作用越来越重要，尤其是在4G和5G网络中。
本文将介绍如何制作一款400兆天线合路器，并详细解释制作方法。
我们需要了解400兆天线合路器的基本原理。
合路器的作用是将多个天线信号进行合并，然后通过一个输出接口传输出去，从而实现信号的整合和优化。
在无线通信中，由于信号传播的不确定性，多个天线信号可能会受到干扰，导致信号质量下降。
而合路器的设计就是为了解决这个问题，它可以有效地减小信号干扰，提高通信质量。
接下来，我们将介绍400兆天线合路器的制作方法。
我们需要准备以下材料和工具：1. 一个PCB板：用于连接天线和合路器电路。
2. 天线：可以选择不同类型的天线，如平面天线、Yagi天线等。
3. 合路器电路：可以购买现成的合路器电路板，也可以自己设计电路。
4. 射频连接器：用于连接PCB板和天线。
第一步：设计合路器电路。
根据需要设计一款适合400兆频段的合路器电路，可以参考现有的合路器设计，也可以自己设计电路。
在设计电路时，需要考虑信号的频率、增益、带宽等参数，确保合路器的性能符合要求。
第二步：制作PCB板。
根据设计好的合路器电路，制作一块适合的PCB板。
在PCB板上布线连接各个器件和天线，确保电路连接正确、布局合理。
第三步：安装天线。
根据需要选择合适的天线类型，安装在PCB板上。
天线的选择和安装位置会影响合路器的性能，需要进行合适的调整和优化。
第四步：连接射频连接器。
将射频连接器连接到PCB板上，用于连接合路器和其他设备。
确保连接器连接牢固、不松动。
第五步：测试调试。
将合路器连接到设备上，进行信号测试和调试。
通过测试可以评估合路器的性能，并进行必要的调整和优化。
通过以上步骤，我们就可以制作一款400兆天线合路器。
制作合路器需要一定的技术和经验，但只要按照正确的步骤进行，就可以成功制作出性能优良的合路器。
合路器的工作原理
合路器的工作原理合路器是一种用于将多个电路或者信号源合并成一个电路或者信号源的设备。
它在电子通信、无线电频谱管理、电力系统等领域中得到广泛应用。
以下是合路器的工作原理的详细解释。
工作原理：合路器的主要功能是将多个输入信号合并成一个输出信号，或者将一个输入信号分成多个输出信号。
合路器通常由特殊的电路元件组成，如电容、电感、变压器等。
这些元件通过合理的连接方式和设计，实现了信号的合并或者分离。
合路器的工作原理可以分为两种基本类型：功率合路器和信号合路器。
1. 功率合路器：功率合路器主要用于电力系统中，用于将多个电源或者负载合并成一个电路。
它的工作原理基于能量守恒定律和电路分析原理。
当多个电源或者负载连接到功率合路器时，合路器会根据电路的特性和设计，将这些电源或者负载的功率合并成一个输出功率。
这样可以实现电力系统的灵便管理和优化利用。
2. 信号合路器：信号合路器主要用于无线通信系统和电子设备中，用于将多个信号源合并成一个信号源，或者将一个信号源分成多个信号源。
信号合路器的工作原理基于电路分析原理和信号处理技术。
当多个信号源连接到信号合路器时，合路器会根据信号的特性和设计，将这些信号源的信号合并成一个输出信号，或者将一个信号源的信号分成多个输出信号。
这样可以实现无线通信系统的频谱管理和电子设备的功能扩展。
合路器的工作原理还涉及一些基本的电路理论和参数，例如阻抗匹配、功率传输效率、频率响应等。
在设计和选择合路器时，需要根据具体的应用需求和信号特性，选择合适的合路器类型和参数。
同时，合路器的创造和测试也需要严格的质量控制和性能验证，以确保其可靠性和稳定性。
总结：合路器是一种将多个电路或者信号源合并或者分离的设备，其工作原理基于电路分析原理和信号处理技术。
根据应用需求和信号特性，选择合适的合路器类型和参数非常重要。
合路器在电子通信、无线电频谱管理、电力系统等领域中起着重要的作用，对于提高系统性能和资源利用效率具有重要意义。
5.4-POI合路器技术规范书
5.4-POI合路器技术规范书POI合路器技术要求中国铁塔股份有限公司山西省分公司1项目概述本项目采购产品清单详见下表，各器件数量为预估量，实际以订单为准。
预估采购数量：名称规格单位数量POI合路器6系统套600POI合路器4系统（移动+联通）套150POI合路器4系统（移动+电信）套150POI合路器4系统（电信+联通）套150POI合路器8系统套150POI合路器9系统套150POI合路器12系统套1501.1电气性能指标要求POI电气性能指标要求应满足表1.1-1、表1.1-2、表1.1-3、表1.1-4、表1.1-5、表1.1-6、表1.1-7要求：表1.1-1 6频POI电气性能指标要求指标指标要求名称频率范围移动/联通 GSM900：下行934-960MHz，上行889-915MHz移动 TD-LTE（E频段）：2320-2370MHz 电信 CDMA800：下行865-880MHz，上行820-835MHz电信 LTE FDD2.1G：下行2110-2130MHz，上行1920-1940MHz插入损耗驻波比互调抑制功率容量带内波动阻抗表1.1-2 8频POI电气性能指标要求指标名称指标要求频率范围移动/联通 GSM900：下行934-960MHz，上行889-915MHz移动 TD-LTE（F频段）：1885-1915MHz 移动 TD-LTE（E频段）：2320-2370MHz 电信 CDMA800：下行865-880MHz，上行820-835MHz电信 LTE FDD1.8G：下行1860-1880MHz，上行1765-1785MHz电信 LTE FDD2.1G：下行2110-2130MHz，上行1920-1940MHz联通 GSM1800/LTE FDD1.8G：下行1830-1860MHz，上行1735-1765MHz联通 WCDMA2100：下行2130-2170MHz，上行1940-1980 MHz插入损耗≤6dB比≤1.3联通GSM1800/LTE FDD1.8G与电信LTEFDD1.8G之间的端口隔离度≥25dB；联通WCDMA2100与电信LTE FDD2.1G之间的端口隔离度≥25dB；电信LTE FDD1.8G与移动TD-LTE（F频段）之间的端口隔离度≥50dB；电信LTE FDD2.1G与移动TD-LTE（F频段）之间的端口隔离度≥50dB；其他端口之间的隔离度≥80dB。
多频段合路器技术要求规范及测试方法2012-6-26
实用文档文案大全多频段合路器技术规范和测试方法二○一二年六月目次1 范围 (2)2 术语和定义 (2)3 系统主要技术要求 (2)4 设备主要技术要求 (3)5 性能指标测试方法 (5)1 范围本技术规范规定了多频段合路器主要技术要求、测试方法和操作维护功能。
本技术规范适用于多频段合路器的质量检验。
2 术语和定义2.1 多频段合路器又称多路复用器，指利用一副天线能同时使几部发射机或几部接收机工作而又不互相影响的一种器件。
3 系统主要技术要求3.1工作带宽457MHz-469MHz/885MHz -934MHz457MHz-469MHz/821MHz -869MHz/885MHz -934MHz3.2 多频段合路器尺寸及接口定义3.2.1 DHL-Ⅲ型多频段合路器尺寸及接口定义3.2.2 DHL-Ⅳ型多频段合路器尺寸及接口定义4 设备主要技术要求4.1 性能指标表1 DHL-Ⅲ型多频段合路器主要技术指标表2 DHL-Ⅳ型多频段合路器主要技术指标5 性能指标测试方法5.1.插入损耗1）定义通过无源或有源器件，在有效工作带宽内引入的传输损耗。
2）测量方法矢网分析仪GSM-R输出450MHz800MHz 匹配负载匹配负载图1 合路器插入损耗测试a)根据网络分析仪的使用说明，对网络分析仪进行双端口校准。
b)测试系统的连接如图1所示，测试GSM-R频段插入损耗，未用端口接入匹配负载；c)将矢量网络分析仪起、止频率设置成被测器件GSM-R工作频带的上下限频率；d)矢量网络分析仪测试并读出被测器件有效工作频带内最小电平值，该值即为被测器件插入损耗;e)输入端口接450MHz，未用端口接入匹配负载，将矢量网络分析仪起、止频率设置成被测器件450MHz工作频带的上下限频率；重复d)；f)输入端口接800MHz，未用端口接入匹配负载，将矢量网络分析仪起、止频率设置成被测器件800MHz工作频带的上下限频率；重复d)；测试数据应当符合指标要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以下5种产品于今天下午3点前将产品的实物照片、报价；发电子档到EMAIL：allwintian@
南京普天合路器外型图附上：
2.7合路器性能指标和性能要求
卖方提供的各种型号的合路器均须使用腔体技术。
2.7.1 TD-SCDMA、GSM合路器（两路输入一路输出）
2.7.1.1频率范围
通路1：TD-SCDMA2010~2025MHz
通路2：GSM885~954MHz
2.7.1.2插入损耗
插入损耗≤0.6dB
2.7.1.3驻波比
驻波比≤1.3
2.7.1.4带内波动
带内波动≤0.4dB
2.7.1.5三阶互调
三阶互调≤-120dBc(+43dBm×2)
2.7.1.6带外抑制
通路1带外抑制≥80dB
通路2带外抑制≥80dB AW.PC21-TD/G-200N
2.7.2 TD-SCDMA、DCS合路器（两路输入一路输出）2.7.2.1频率范围
通路1：TD-SCDMA2010~2025MHz
通路2：DCS1710~1825MHz
2.7.2.2插入损耗
插入损耗≤0.6dB
2.7.2.3驻波比
驻波比≤1.3
2.7.2.4带内波动
带内波动≤0.4dB
2.7.2.5三阶互调
三阶互调≤-120dBc(+43dBm×2)
2.7.2.6带外抑制
通路1带外抑制≥80dB
通路2带外抑制≥80dB
AW.PC21-TD/D-200N
2.7.
3.1频率范围
通路1：TD-SCDMA2010~2025MHz
通路2：GSM+DCS885~954、1710~1825MHz 2.7.3.2插入损耗
插入损耗≤0.6dB
2.7.
3.3驻波比
驻波比≤1.3
2.7.
3.4带内波动
带内波动≤0.4dB
2.7.
3.5三阶互调
三阶互调≤-120dBc(+43dBm×2)
2.7.
3.6带外抑制
通路1带外抑制≥80dB
AW.PC21-TD/G&D-200N
通路2带外抑制≥80dB
2.7.4.1频率范围
通路1：TD-SCDMA2010~2025MHz
通路2：GSM885~954MHz
通路3：DCS 1710~1825 MHz 2.7.4.2插入损耗
插入损耗≤0.6dB
2.7.4.3驻波比
驻波比≤1.3
2.7.4.4带内波动
带内波动≤0.4dB
2.7.4.5三阶互调
三阶互调≤-120dBc(+43dBm×2)
2.7.4.6带外抑制
通路1带外抑制≥80dB
通路2带外抑制≥80dB
通路3带外抑制≥80dB
AW.PC31-TD/G/D-200N
2.7.5 TD-SCDMA+GSM+DCS、WLAN合路器（两路输入一路输出）
2.7.5.1频率范围
通路1：TD-SCDMA+GSM+DCS： 2010~2025、885~954、1710~1825MHz 通路2：WLAN：2400～2483.5MHz
2.7.5.2插入损耗
通路1：插入损耗≤0.4dB
通路2：插入损耗≤0.6dB
2.7.5.3驻波比
驻波比≤1.3
2.7.5.4带内波动
通路1：带内波动≤0.2dB
通路2：带内波动≤0.3dB
2.7.5.5三阶互调
三阶互调≤-120dBc(+43dBm×2)
2.7.5.6带外抑制
通路1带外抑制≥80dB
通路2带外抑制≥80dB AW.PC21-TD&G&D/W-200N
2.7.6指标测试方法
2.7.6.1 插入损耗和带内波动的测试
1)按照图16连接测试系统；
图1.测试配置图
2)设置网络分析仪的频段为测试端口的工作频段，显示参数为S21；
3)读取曲线上的最大功率值和最小功率值；
4)最小功率值的绝对值与最大功率值的绝对值差值即为合路器的带内波
动；
5)最小功率值的绝对值为测试端口通路的插损。
2.7.6.2 驻波比的测试
1)按照图17连接测试系统；
图2.驻波比测试的配置图
2)使网络分析仪的频段覆盖所有工作频段，设置显示参数为S11；
3)读取工作频段内的最大值即为合路器的端口驻波比。
2.7.6.3 三阶互调的测试
1)按照图18连接测试系统
合路器
图3.三阶互调测试的配置图
互调的测试框图
2)按照合路器的指标设置输入频率，输入功率为43dBm×2；
3)读出三阶、五阶、七阶互调产物的电平值；
4)取最大电平值即为互调。
2.7.6.4 合路器带外抑制的测试
1)按照图16连接测试系统；
2)使网络分析仪的频段覆盖所有工作频段，设置显示参数为S21；
3)读取测试频段以外其它工作频段的最大值，其绝对值即为测试端口对其
他端口工作频段的带外抑制；
4)更换测试端口，按1)-3)进行测试。
2.7.7 环境试验
2.7.7.1 高温试验
将无包装的合路器置于实验箱（室）内，按GB/T2342.2中“试验Bb”方法进行试验，试验温度为+55℃±2℃。
恒温持续时间为2h；试验结束后在标准的试验大气条件下恢复1h后进行测试，测试结果应符合2.7.1~2.7.6节的要求。
2.7.7.2 低温试验
将无包装的合路器置于实验箱（室）内，按GB/T2342.1中“试验Ab”方法进行试验，试验温度为-25℃±3℃。
恒温持续时间为2h；试验结束后在标准的试验大气条件下恢复1h后进行测试，测试结果应符合2.7.1~2.7.6节的要求。
2.7.7.3 湿热试验
将无包装的合路器置于实验箱（室）内，按GB/T2342.9中“试验Cb:设备用恒定湿热”的规定，试验温度为40℃±2℃，相对湿度为90%~95%，持续时间为48h；在标准的大气条件下恢复2h后进行测试，测试结果应符合2.7.1~2.7.6节的要求。
