UG的参数化建模方法
基于UG的齿轮参数化建模
基于UG的齿轮参数化建模齿轮是机械传动中常见的零部件，用于传递动力和转速。
在设计和制造齿轮时，参数化建模是一种有效的方法，它可以提高设计的灵活性和效率，同时可以减少错误并节省时间和成本。
在本文中，我们将介绍基于UG（Unigraphics）软件进行齿轮参数化建模的方法。
首先，我们需要打开UG软件并创建一个新的文件。
然后，在模型中选择“齿轮”功能，并设置齿轮的基本参数，如模块（modulus）、齿数、齿轮厚度、齿宽等。
这些参数将决定齿轮的几何形状和尺寸。
同时，我们还可以使用函数来定义其他参数，例如齿数、齿宽等。
通过这种方式，我们可以灵活地调整齿轮的尺寸和形状，而不需要手动修改每个参数。
另外，UG还提供了强大的几何建模工具，我们可以使用这些工具来创建齿轮的几何形状。
例如，我们可以使用“旋转”功能来绘制齿轮的基本轮廓，然后通过“变量融合”功能来添加齿形，并使用“切割”功能来创建齿形。
在建模过程中，我们还可以通过参数化建模功能来创建不同类型的齿轮，例如直齿轮、斜齿轮、螺旋齿轮等。
通过设置不同的参数，我们可以快速生成不同类型的齿轮模型，提高设计的效率和灵活性。
此外，UG还支持对齿轮模型进行分析和优化。
我们可以使用“装配分析”功能来检查齿轮的运动性能和受力情况，从而优化设计并提高其可靠性和耐用性。
总的来说，基于UG的齿轮参数化建模是一种高效、灵活和精确的设计方法。
通过这种方法，我们可以快速生成不同类型的齿轮模型，并进行准确的分析和优化，从而提高设计的效率和质量。
希望本文对您在齿轮设计中有所帮助。
UG参数化设计教程
UG参数化设计教程UG参数化设计是一种基于参数的设计方法，它允许用户在设计过程中设置和修改参数，从而达到灵活、高效的设计结果。
在UG软件中，参数化设计功能可以帮助用户在设计过程中快速调整尺寸、形状、数量等参数，以便快速生成多个设计方案，提高设计效率。
本文将介绍UG参数化设计的基本概念、步骤和应用技巧，帮助用户更好地掌握这一设计方法。
一、参数化设计的基本概念1.参数化设计是什么？参数化设计是一种基于参数的设计方法，通过设定和调整参数来控制设计的尺寸、形状、数量等属性，实现设计的自动化和智能化。
在UG软件中，用户可以通过定义参数和公式，实现模型的快速修改和生成，提高设计效率。
2.参数化设计的优势参数化设计有以下几个明显的优势：(1)灵活性：可以根据需求随时调整设计参数，生成不同版本的设计方案；(2)高效性：减少设计重复劳动，提高设计速度和效率；(3)完整性：通过参数设置，实现设计全过程的记录和管理，方便后续修改和维护；(4)可控性：可通过参数化设计实现设计的标准化和自动化，保证设计质量和一致性。
二、UG参数化设计的使用步骤1.参数定义：在UG软件中，用户可以通过“参数”功能来定义设计中需要控制的参数，包括尺寸、形状、数量等属性。
2.参数应用：在建模过程中，可以利用定义好的参数来调整模型的各个属性，实现自动化设计和修改。
3.公式设置：可以通过公式功能来控制参数之间的关系，实现复杂的设计逻辑和计算。
4.参数优化：可以通过参数优化功能来优化设计参数，实现设计的最优化和最佳性。
三、UG参数化设计的应用技巧1.合理设置参数在进行参数化设计时，要合理设置设计参数，避免设置过多或过少的参数，以免过于复杂或无法满足设计需求。
可以根据设计要求和需求来设置相关参数，使得设计更加灵活和高效。
2.使用公式控制参数在参数化设计过程中，可以通过设置公式来控制参数之间的关系，实现复杂的设计逻辑和计算。
可以利用公式来实现参数之间的约束、计算和优化，实现设计的自动化和智能化。
UG的参数化建模方法
1参数化建模概念参数化建模技术是UG软件的精华，是CAD技术的发展方向之一。
在整个产品开发过程中，Unigraphics提供给设计人员强大的设计功能。
但怎样才能使产品之间在设计过程中产生关联，以实现产品的各零部件间的协同变化、快速修改，提高产品设计的效率，减少设计人员的工作量，这些都可以通过参数设计来实现。
参数是设计过程中的核心。
参数化设计也可称为尺寸驱动，是指参数化模型的所有尺寸，部分或全部使用相应的表达式或其他方式指定，而不需要给出指定具体数值的方法。
参数化设计是可以修改若干个参数，由UG NX自动完成表达式中或与之相关联的其他参数的改变，从而方便的修改了一条曲线、一个轮廓，甚至生成新的同类型模型。
其本质是在保持原有图形的拓扑关系不变的基础上，通过修改图形的尺寸（即几何信息），而实现产品的系列化设计。
2参数化建模分类对产品进行设计建模的基础是对产品的了解程度。
只有在了解了产品的结构特性及产品的设计意图为基础上，才能更好的对产品设计和建模。
设计时要根据零件产品的结构特性，设计出零件各个部分的拓扑关系，最终把设计者的设计意图通过UG的参数化工具反映到零件产品的设计建模中。
设计过程是一项很艰巨的任务，从提出设计方案到最终完成要经历漫长的积累，这期间还要不断的修改。
因此，从这个意义上讲，建模的过程就是不断修改的过程。
利用UG进行参数化设计的优势就是能够方便的对产品模型进行修改，减少设计人员的劳动量，提高产品设计效率。
2.1使用表达式进行参数化建模表达式是UG中进行参数化设计的一个非常重要的手段。
表达式的特点是把各参数之间的关系通过指定各参数的函数关系来表达。
可以把参数定义为具体数字、三角函数、数学计算公式，或者把几个参数用数学运算符连接使其产生关联。
如想对零件进行修改，只要改变表达式中一个或几个参数就可以实现。
将这种易于修改的特性应用到汽车、航天等领域，可实现系列化零件设计。
在UG NX表达式操作中，会弹出“编辑表达式”对话框。
UGNX6.0实用教程第6章参数化建模
§6.3
§6.4 §6.5
参数化建模实例—齿轮标准件的参数化建模
本 章 小 结 习 题
UG NX6.0实用教程
教学提示
第1章UG NX6.0入门
教学提示：参数化建模已成为CAD软件的一种建模标准， 它通过对尺寸和参数进行驱动，快速修改设计模型，或 衍生出相同的几何形状以及不同几何尺寸的同类模型。 UG NX 6.0提供了参数化建模的方法，包括表达式编辑器、 可视化编辑器、WAVE几何对象链接工具和电子表格等方 法。本章将对这些内容做简单介绍，对UG WAVE技术的了 解可参考其他资料或帮助文档 教学要求 教学要求：掌握表达式编辑器、可视化编辑器、 WAVE 几 何对象链接工具和电子表格的运用，能够熟练运用以上 工具进行参数化设计。
测量bolt上小圆柱体的直径，作为该表达式的公式，其名称设为raduis2。
绍一下该对话框中各选项的设置。
UG NX6.0实用教程
第1章UG NX6.0入门
图6.1 【表达式】对话框 1. 列出的表达式 2. 类型
用于设置表达式的类型，可以是数量和线串，线串是文本。
UG NX6.0实用教程
3. 长度
第1章UG NX6.0入门
该列表框处显示的是表达式的单位，如果选择【恒定】选项，则表示 无量纲，该列表框还有不同的选项，表达式的单位必须和公式所获得 的单位一致。
4. 名称
表达式的名称。 5. 公式 可输入表达式的公式。 6. 按钮
单击该按钮，弹出【插入函数】对话框，用户可选择系统定义的函数。
输入函数的部分字母可以快速查找函数，如图6.2所示。
UG NX6.0实用教程
第1章UG NX6.0入门
图6.2
查找所有包含y的函数

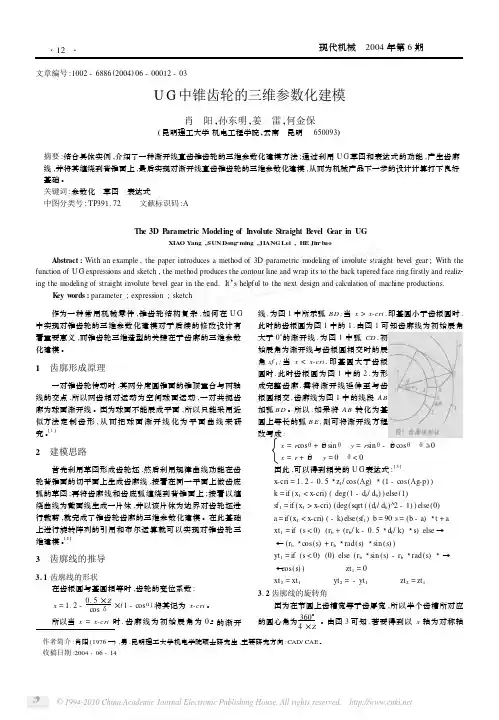

UG中锥齿轮的三维参数化建模
编号
1
2 3 4 5 6 7 8 9
选择 Tool ─→Expression ,将表 2 中的 U G 表达式输入 。 4. 2. 2 形成齿轮毛坯 (a) 选择 Insert ─→ Sketch ,以 xy 平面为草图附着面 , 建 立草图 1 , 如图 3 绘制齿轮截面图 , 并按照图 3 添加约束和标 注尺寸 , 且将图中的虚线转化为参考线 ( b) Insert ─→Form Feature ─→Rotate ,选择草图 1 ,并以
4. 2. 5 建立齿廓面 (a) 用曲线缠绕命令将 (下转第 42 页)
z1 z2
10
外锥距
R=
2
×
Z1 2 + Z2 2 Z1
R = m/ 2 3 sqrt (z1^2 + z2^2)
11 12
齿轮 1 当量齿数 齿高
Zv1 =
δ cos o
zv1 = z1/ cos(Ag) ha = (1 + x1) 3 m
2
U G 表达式 sf 2 = deg(sqrt ( (d r/ db) ∧ 2 - 1) ) Ag- 2 = deg(atan (rad (sf 2) ) ) Ia- 2 = sf 2 - Ag- 2 Ro = 360/ (4 3 zv1) - Ia- 2
19
0 . 5 ×Z1 δ cos o α ) ×( 1 - cos
rb ×sf 2 = sf 2 rb
4 . 2 建模过程 4 . 2 . 1 输入基本参数
Ia- 2 = sf 2 - A g- 2 Ia- 2 + R o =
360° 4 ×z
设以 x 轴正向看去 , 顺时针为 正 ,由坐标变换知识可得旋转后齿廓 线 1、 2 的坐标的 U G 表达式为 : [4 ] xtt 1 = xt 1 3 cos ( Ro ) - yt 1 3 sin
UG编程中的参数化编程技术介绍
UG编程中的参数化编程技术介绍UG（Unigraphics）作为一款强大的三维建模软件，广泛应用于各个领域。
在UG编程中，参数化编程技术是一项重要而强大的工具，可以大大提高模型的可靠性和重复使用性。
本文将对UG编程中的参数化编程技术进行介绍，并探讨其优势和应用。
一、参数化编程技术简介参数化编程技术是指在编程过程中使用变量或表达式来定义和控制模型的属性和特征。
通过将设计参数化，我们可以灵活地调整模型的尺寸、形状以及其他相关属性，从而满足不同的设计要求。
在UG编程中，参数化编程技术是实现模型自动化、提高设计效率和质量的重要手段。
二、参数化设计的基本原理参数化设计的核心思想是将模型的尺寸和特性通过变量进行定义和控制，而非直接使用具体的数值。
通过在编程过程中引入参数，我们可以在需要时方便地修改参数的数值，并自动更新模型。
这样一来，我们可以快速地生成多个具有相似特征的模型，避免重复设计和重新绘制的繁琐过程。
三、参数化编程在UG中的应用（一）模型的尺寸调整在产品设计中，模型尺寸的调整是常见的需求。
通过参数化编程技术，我们可以将模型的尺寸定义为变量，方便地进行调整。
比如，我们可以将一个长方体的长度定义为变量L，宽度定义为变量W，高度定义为变量H，在需要时，只需要修改这些变量的数值即可轻松调整模型的尺寸。
（二）几何特性的变化除了尺寸调整外，参数化编程还可以应用于几何特性的变化。
比如，通过引入变量来定义特定几何特性的数值，我们可以轻松地改变模型的形状、角度等属性。
这种技术在复杂曲线、曲面的设计中尤为重要，可以极大地提高设计效率和精度。
（三）特征的灵活组合UG软件提供了丰富的建模特征，如孔、倒角、螺纹等。
通过参数化编程技术，我们可以将这些特征定义为变量，并根据实际需求进行灵活组合。
比如，在设计中需要添加不同数量和形状的孔，我们可以通过修改变量的数值实现，而无需重新设计和绘制。
四、参数化编程技术的优势（一）提高设计效率参数化编程技术可以简化模型的设计过程，减少重复性劳动，提高工作效率。
UG NX4.0 快速入门教程 第09章 参数化建模
第9章 参数化设计方法
本章内容主要包括： 参数化建模概述。 表达式编辑器。 可视化编辑器。 电子表格。 范例参考。
9.1 概述
在计算机辅助设计领域，设计人员对同一零件或相似零件 的重复设计不仅耗费时间精力，而且造成产品数据库过大，不 易管理，且容易出现问题。针对上述问题，UG NX提供了一套 完整的产品设计方案，可以在产品模型设计的各个方面进行参 数化设计，实现产品结构的可控性。 1．利用基本特征进行参数化建模
图9.2.6 编辑表达式
b）编辑后
9.3 可视参数编辑器
对于零件设计，一个复杂部件可能拥有成百个特征及上千 个表达式。
a）编辑前 图9.3.1 可视化编辑b）编辑后9.4 电子表格
9.4.1 UG NX 4.0电子表格功能
电子表格被用作UG NX 4.0混合建模的高级表达式编辑器， 为UG NX 4.0与电子表格间的概念模型数据提供无缝的传递方 式。
2．利用草图进行参数化设计
9.2 表达式编辑器
9.2.1 表达式概述
表达式是定义特征属性的算术或条件规则。
9.2.2 表达式编辑器的使用
使用表达式编辑器，就必须要掌握表达式的各种基本操 作。
1．表达式命名 2．创建表达式 3．编辑表达式 4．为表达式添加注释
9.2.3 建立和编辑表达式综合实例
a）编辑前
9.4.2 建模电子表格
在UG NX 4.0建模环境中选择下拉菜单【工具】/【电子表 格】命令，进入建模电子表格环境。
9.4.3 表达式电子表格
当前部件中的所有表达式会被自动抽取到电子表格里，在 电 子 表 格 里 有 相 应 的 列 来 表 示 表 达 式 名 （ Name）、 公 式 （Formula）和表达式值（Value），如图9.4.2所示。
UG参数化建模
1.什么是参数化建模，他与非参的区别、优缺点？
答：1：参数化设计是UG强调的设计理念。
参数是参数化设计的核心概念，在一个模型中，参数是通过“尺寸可以通过变更参数的方法来方便的修改设计意图，从而修改设计意图。
表达式是参数化设计中的另外一项重要内参数有两个含义：
一：是提供设计对象的附加信息，是参数化设计的重要要素之一。
参数和模型一起存储，参数可以标明不同模型后，对于该族表的不同实例可以设置不同的值，以示区别。
二：是配合关系的使用来创建参数化模型，通过变更参数的数值来变更模型的形状和大小。
三：对于无参数的设计于现在的NX软件是没有任何的限制，也就是说UG现在的同步建模功能已经是非常强势一样可以灵活修改任意特征。
2：如何参数化建模，文件保存时不想要参数怎么办？
答：参数化可以通过草绘或直接建模，使用在表达式管理器建立的表达式来控制图形形状和变化，文件保存时不的所有参数，当然也可以去除部分参数。
3.是否能够实现100%的参数化建模（听说有的命令不是参数化的）
答：UG软件完全可以做到全参数化建模，只是有很多人并不完全懂而已。
只需要使用表达式管理器就可以实现。
ug参数化建模二次开发程序
ug参数化建模二次开发程序摘要：1.什么是UG参数化建模二次开发程序？2.UG参数化建模的优势3.二次开发程序的实现方法4.如何进行UG二次开发？5.实际应用案例分享6.总结与展望正文：随着制造业的不断发展，UG（Unigraphics）软件在全球范围内得到了广泛的应用。
UG是一款功能强大的计算机辅助设计（CAD）和计算机辅助制造（CAM）软件，其参数化建模和二次开发功能为企业和个人提供了极大的便利。
本文将介绍UG参数化建模二次开发程序的相关知识，并举例说明如何进行UG二次开发。
一、什么是UG参数化建模二次开发程序？UG参数化建模是指在UG软件中，通过定义参数、关系和约束等，实现模型的自动化生成。
这种建模方法具有灵活性高、效率性强、易于修改和控制等特点。
而UG二次开发程序则是指在原有UG软件基础上，利用编程语言（如C++、Python等）编写特定功能的插件或模块，以满足用户个性化需求。
二、UG参数化建模的优势1.提高设计效率：通过参数化建模，用户可以快速地调整模型尺寸和形状，节省设计时间。
2.降低设计错误：参数化建模有助于规范设计过程，减少人为错误。
3.易于修改和控制：参数化模型易于修改，用户可以通过调整参数实现模型的变化。
4.参数化建模有助于实现系列化设计，提高产品族的通用性。
三、二次开发程序的实现方法1.利用UG内置的脚本语言：如UG/WINCREATE、UG/GRAPH等，编写简单的脚本实现特定功能。
2.编写独立的程序：利用C++、Python等编程语言，结合UG API（应用程序编程接口）开发独立的二次开发程序。
3.利用开发工具：如Visual Studio、Eclipse等，集成UG软件，进行高级二次开发。
四、如何进行UG二次开发？1.学习UG软件和编程语言：掌握UG的基本操作方法和编程基础知识。
2.分析需求：明确二次开发的目标和功能需求。
3.设计方案：根据需求，设计相应的算法和数据结构。
UG的参数化建模方法
UG的参数化建模方法及三维零件库的创建2009-06-03 08:40:32 来源: 作者: 【大中小】浏览:66次评论:1条摘要： UGNX是美国EDS公司的CAD/CAE/CAM一体化软件，具有强大的参数化设计功能，在设计和制造领域得到了广泛的应用。
其参数化功能能够很好反映设计意图，参数化模型易于修改。
本文以UGNX为支撑平台，介绍了三维参数化建模的基本思想和实现方法，结合实例分析了三维零件参数化模型的建立步骤，并创建立一个简单的零件库。
关键词：UGNX，参数化，标准件库一．引言CAD技术的应用目前已经从传统的二维绘图逐步向三维设计过渡。
从实现制造业信息化的角度来说，产品的三维模型可以更完整地定义和描述设计及制造信息。
在产品设计和开发过程中，零部件的标准化、通用化和系列化是提高产品设计质量、缩短产品开发周期的有效途径，而基于三维CAD系统的参数化设计与二维绘图相比更能够满足制造信息化的要求。
UGNX是美国EDS公司的CAD/CAE/CAM一体化软件，具有强大的参数化设计功能，在设计和制造领域得到了广泛的应用。
本文以UGNX为支撑平台，介绍了三维参数化建模的实现方法，结合实例分析了一种三维零件库的建立方法。
二．参数化设计思想在使用UG软件进行产品设计时，为了充分发挥软件的设计优势，首先应当认真分析产品的结构，在大脑中构思好产品的各个部分之间的关系，充分了解设计意图，然后用UG提供的强大的设计及编辑工具把设计意图反映到产品的设计中去。
因为设计是一项十分复杂的脑力活动，一项设计从任务的提出到设计完成从来不会是一帆风顺的，一项设计的完成过程就是一个不断改进、不断完善的过程，因此，从这个意思上讲，设计的过程就是修改的过程，参数化设计的目的就是按照产品的设计意图能够进行灵活的修改，所以它的易于修改性是至关重要的。
这也是UG软件为什么特别强调它的强大的编辑功能的原因。
三．三维参数化建模的实现方法1 系统参数与尺寸约束UGNX具有完善的系统参数自动提取功能，它能在草图设计时，将输入的尺寸约束作为特征参数保存起来，并且在此后的设计中进行可视化修改，从而到达最直接的参数驱动建模的目的。
基于UG的齿轮参数化建模
基于UG的齿轮参数化建模齿轮作为一种常见的机械元件，被广泛应用于各种机械设备中。
基于UG的齿轮参数化建模技术可以提高齿轮设计的效率和准确性。
下面将详细介绍基于UG的齿轮参数化建模技术。
1.定义齿轮的基本参数：包括齿轮的模数、齿轮数量、压力角、齿宽等基本参数。
这些参数是齿轮设计的基础，通过定义这些参数，可以快速地生成不同规格的齿轮。
2.绘制齿轮的轮廓：通过定义齿轮的基本参数，可以使用UG的绘图功能生成齿轮的轮廓线。
绘制齿轮轮廓时，可以选择不同的绘图方式，如直线法、圆弧法等，以满足不同的设计需求。
3.设计齿轮的齿形：基于UG的齿轮参数化建模技术可以根据齿轮的基本参数，自动生成齿轮的齿形。
通过选择不同的齿形生成方式，可以灵活地控制齿轮的齿形参数，如齿数、齿距、齿顶高度等。
4.添加齿轮的特征：基于UG的齿轮参数化建模技术还可以添加齿轮的特征，如孔、沟槽、锥面等。
通过定义这些特征的参数，可以实现齿轮与其他零部件的连接和传动。
5.进行齿轮的装配和分析：基于UG的齿轮参数化建模技术可以将多个齿轮进行装配，并进行齿轮传动的分析。
通过分析齿轮传动的参数，可以评估齿轮传动的性能和可靠性，并对齿轮进行优化设计。
1.提高齿轮设计的效率：基于UG的齿轮参数化建模技术可以快速地生成齿轮的模型，减少了设计过程中的重复劳动。
设计人员只需根据实际需求调整齿轮的参数，即可自动生成符合要求的齿轮模型。
2.提高齿轮设计的准确性：基于UG的齿轮参数化建模技术可以根据数学模型自动生成齿轮的齿形和轮廓，避免了手工设计的错误和不准确性。
同时，可以根据实际需求对齿轮模型进行修正和优化。
3.实现齿轮设计的可重用性：基于UG的齿轮参数化建模技术可以将齿轮模型保存为标准件，实现齿轮设计的可重用性。
设计人员只需调用已有的齿轮模型，即可快速完成新的设计任务。
4.支持齿轮传动的分析和优化：基于UG的齿轮参数化建模技术可以进行齿轮传动的分析和优化。
通过分析齿轮传动的参数，可以评估齿轮传动的性能和可靠性，并对齿轮的参数进行优化。
基于UG的风机叶片参数化建模方法
台 Ｕ
中图 分 类 号 ：Ｈ ３ ． Ｔ ４２ １ 文 献标 志码 ： Ａ
Ｐａ ａ ｅ ｒ ｃ Ｍ ｏ ｅｉ ｇ ｆ ｒ Ｖｅ ｔｌ ｔ ｒ Ｂｌ ｄ ｓ ｄ ｏ ｒ ｍ ｔｉ ｄ ｌ ｏ ｎ ｉ ｏ ａ ｅ Ｂａ ｅ ｎ ＵＧ ｎ ａ
ｔｒ ｙ ｃ ｎｒ ｌ ｎ ｈ ｃ ｎ ｓ ｆｔ ｅ ｂａ ｅ ａ ｄ ｅ ｃ ｅ ｔ ａｏ ｌｄ ｅ ｔ ｎ ｂ ｓ ｄ ｏ ｘ ｅ ａ ｌ ａ ａ ｔ ｒ ｄ １ ｅ ｓｂ ｏ ｔｏｌ ｇ ｔ ｉｋ ｅ ｓｏ ｌｄ ， ｎ ａ ｈ ｖ ｎｉ ｔ ｒｂａ ｅ ｓ ｃ ｉ ａ ｅ ｎ Ｅ ｃ ｌ ｂ ｅ ｐ ｒ ｍｅｅ ｓｍｏ ｅ ． ｉ ｈ ｌ ｏ ｔ
ＲＡＯ Ｘｉｘｎ， Ｕ ｎ ， ＡＮＧ ｉ —ｉ ＸＩ —ｈ ｎ —ｉ Ｆ Ｈａ ｇ Ｗ Ｊａ ｘ ， Ｅ Ｄａ ｃ ｅ ｇ
（ｃ ｏｌ ｆ ｅｈｎｃ ｎ ｌ ｔｃ ｎ ｉ ｅ ｎ ， ａｃａｇＵ ｉｅ ｉ ， ａｃａｇ３０ ３ ， ｈｎ ） Ｓｈｏ ｏ ｃａｉａ ａｄＥｅ ｒ ａ Ｅ ｇ ｅｒ ｇＮ ｎｈｎ ｎｖｒ ｔ Ｎ ｎｈｎ ３０ １ Ｃ ｉａ Ｍ ｌ ｃ ｌ ｉ ｎ ｉ ｓｙ
ug参数化建模方法
ug参数化建模方法UG(Unified Modeling Language)参数化建模方法是一种基于模型参数化的方法来创建计算机辅助设计(CAD)和机器人控制(RNC)系统。
这种方法可以用于建模复杂的机械结构、电子电路和其他工程领域的问题。
在本文中,我们将介绍UG 参数化建模方法的基本原理和应用范围。
一、UG参数化建模的基本原理UG参数化建模是一种基于模型参数化的方法,它允许用户通过选择适当的参数来定义模型。
在UG中,参数是通过菜单或命令行输入的,它们被分配到模型对象的属性中。
这些参数可以用于控制对象的形状、尺寸、材料和其他属性,从而创建出具有特定功能的模型。
UG参数化建模的基本原理可以分为三个步骤:1. 选择适当的参数:用户需要选择适当的参数来描述模型。
这些参数可以是数量化的,例如尺寸或质量,也可以是非数量化的,例如运动学或动力学属性。
2. 定义参数:用户需要定义这些参数的值。
这些值通常通过命令行输入或图形用户界面(GUI)中选择。
3. 创建模型:使用所选的参数和定义的参数值,UG会自动创建出模型对象。
二、UG参数化建模的应用范围UG参数化建模可以用于许多不同的工程领域。
以下是其中一些应用领域: 1. 机械设计:UG参数化建模可以用于机械设计中,包括机器人手臂、汽车零件、飞机部件等。
通过选择适当的参数,可以创建出具有特定功能的模型。
2. 电子设计:UG参数化建模可以用于电子设计中,包括电路设计、机器人电路板等。
通过选择适当的参数,可以创建出具有特定功能的模型。
3. 建筑建模:UG参数化建模可以用于建筑建模中,包括建筑设计、机器人建筑等。
通过选择适当的参数,可以创建出具有特定功能的模型。
4. 生物建模:UG参数化建模可以用于生物建模中,包括生物力学、机器人生物等。
通过选择适当的参数,可以创建出具有特定功能的模型。
三、UG参数化建模的优点1. 高度可定制:UG参数化建模可以让用户根据需求自定义模型,创建出具有特定功能的模型。
UG的参数化建模方法
UG的参数化建模方法参数化建模是一种使用参数来描述和控制设计过程的方法。
在计算机辅助设计领域，参数化建模可以帮助设计师更灵活地进行设计，并且能够在设计过程中进行快速的变化和调整。
UG是一款知名的参数化建模软件，该软件具有强大的功能和灵活的操作，可以帮助用户进行复杂的参数化建模。
基本特征建模是UG中最基础的参数化建模方法。
通过选择不同的几何特征，例如直线、圆弧和曲线等，用户可以构建复杂的几何体。
在构建几何体的过程中，用户可以通过改变特征的参数值来调整几何体的形状和大小，从而达到所需的设计要求。
例如，在设计一个零件时，用户可以通过改变直线的长度、圆的半径等来调整零件的尺寸。
可变性建模是UG中的另一种常用的参数化建模方法。
通过定义一些变量和函数，用户可以创建可变的特征。
这些特征可以通过改变变量的值来产生不同的形状和尺寸。
用户可以根据设计要求，通过控制变量的取值范围和精度来达到所需的设计效果。
例如，在设计一个螺栓时，用户可以通过定义螺栓的直径、螺距和长度等变量，通过改变变量的值来生成不同规格的螺栓。
关系参数化建模是UG中的高级参数化建模方法，它可以通过定义几何关系和约束关系来实现更复杂的参数化建模。
在UG中，用户可以通过几何约束、尺寸约束和装配约束等方式来定义几何和约束关系。
通过这些关系，用户可以实现设计过程的自动化和规范化。
例如，在设计一个机械结构时，用户可以定义零件之间的装配关系和约束关系，UG可以根据这些关系自动生成零件的尺寸和位置，从而实现整个机械结构的参数化设计。
1.灵活性：参数化建模可以灵活地调整设计，通过改变参数的值来实现快速的形状和尺寸调整。
2.可重用性：参数化建模可以将设计和几何特征进行抽象和封装，使得设计可以被重复使用和修改。
3.自动化：参数化建模可以通过定义关系和约束来实现自动化设计和生成。
4.规范化：参数化建模可以通过定义几何和约束关系来实现设计的规范化和标准化。
总而言之，UG的参数化建模方法可以有效地提高设计的效率和质量，帮助用户快速地进行复杂的设计和调整。
基于UG表达式功能的参数化建模方法
力 的一 种结 构 紧凑 、运 用广 泛 的传 动 机构 。蜗 轮 蜗杆 两
轴 间 的夹 角 可 以是 任 意值 ，常用 的夹 角 为 ９ 。 ０ 。该 传 动 机 构 的主 要 优 点 是 能 够 实 现 较 大 的传 动 比 、冲 击 载 荷 小 、传 动平 稳 、噪 声小 等 。当 蜗杆 的 螺旋 升 角小 于二 者 啮合 面 的 当量摩 擦 角 时 ，传 动 具有 单 向 自锁 能力 。主 要
齿 槽螺 旋 线 和蜗 轮其 它 尺寸 参数 之 间 的关 联性 ，需 要 利
用 圆 柱 螺 旋线 的直 角 坐标 系方 程 。 为 了避 免 在 生 成 蜗 ” 轮 单个 齿 槽过 程 由于 方 向不 确定 导 致齿 槽扭 曲变形 ．需 要 至少 两条 螺旋 线 。 本 文 根 据 建 模 实 践 采 用 了这 一 扫 掠 生 成 齿 槽 的 方 法 ，并进 一步 得 出一 新 结 论 ：选 取 扫 掠 的引 导 曲线 时 ， 两 条螺 旋 线要 比三条 更合 适 。 因此 实际 操作 时 采取 的办 法 ，就 是创 建 第一 条 引导 螺旋 线 后 ．再 通过 “ 编辑一 变 换一 平 移一 复 制 ”命令 ，沿该 螺 旋线 轴 向复 制生 成 第 二 条 引 导螺 旋 线 ，扫掠 时 只采 用 两条 螺 旋 线 作 为 引 导线 。 此 外 。从 蜗 轮 蜗杆 的相 对 运动 关 系 出发 ，笔 者认 为 对水 平 面 内绘 制 的齿槽 轮 廓沿 ，对称 轴旋 转 大小 等 于螺 旋 升 角 的 角度 后 ，扫掠 用 的 引导 曲线 就是 标 准装 配 时蜗 杆 的 分 度螺旋 线［ ２ １ 。
Ｔｈ ａ ａ ｅ ｒｃ Ｍ ｏ ｅ ｉ ｇ Ｍ ｅ ｈ ｄ Ｂａ ｅ ｎ ＵＧ ｐ ｅ ｓｏ ｎ ｔｏ ａ ｉ ｅＰ ｒ ｍ ｔｉ ｄ ｌ ｔ ｏ ｓ ｄ ｏ ｎ Ｅｘ ｒ ｓ ｉ ｎ Ｆｕ ｃ ｉ ｎ ｌｔ ｙ
ug参数化建模二次开发程序
ug参数化建模二次开发程序（最新版）目录一、UGC 参数化建模概述二、UGC 参数化建模的二次开发程序三、UGC 参数化建模二次开发的应用场景四、UGC 参数化建模二次开发的优势与挑战五、结论正文一、UGC 参数化建模概述UGC（User Generated Content）参数化建模，即用户生成内容参数化建模，是一种通过用户提供的数据和参数进行模型训练和优化的方法。
在当前的互联网环境中，用户生成的内容日益增多，如何有效地利用这些数据进行模型训练和优化，成为研究的热点。
UGC 参数化建模正是针对这一问题提出的解决方案。
二、UGC 参数化建模的二次开发程序UGC 参数化建模的二次开发程序主要包括以下几个步骤：1.数据预处理：对用户提供的数据进行清洗、格式化和归一化，以便进行后续的模型训练。
2.参数化建模：根据预处理后的数据，构建参数化模型，并对模型进行训练和优化。
3.模型评估：使用验证集对模型进行评估，以确定模型的性能和泛化能力。
4.模型部署：将训练好的模型部署到实际应用场景中，为用户提供服务。
5.模型更新：根据用户反馈和模型性能的变化，对模型进行持续更新和优化。
三、UGC 参数化建模二次开发的应用场景UGC 参数化建模二次开发在许多领域都有广泛的应用，例如：1.智能推荐系统：通过分析用户在网站上的浏览、收藏、评论等行为，为用户提供个性化的推荐内容。
2.语音识别系统：根据用户提供的语音数据，训练语音识别模型，提高识别准确率。
3.图像识别系统：利用用户上传的图片数据，构建图像识别模型，实现对图片内容的自动识别。
4.自然语言处理：通过对用户生成的文本数据进行分析，构建自然语言处理模型，实现对文本内容的理解和生成。
四、UGC 参数化建模二次开发的优势与挑战优势：1.提高模型性能：通过利用用户生成的海量数据进行模型训练，可以有效提高模型的准确率和泛化能力。
2.降低开发成本：通过参数化建模，可以减少人工干预，降低模型开发的时间和成本。
UG的参数化建模方法
UG的参数化建模方法及三维零件库的创建2009-06-03 08:40:32 来源: 作者: 【大中小】浏览:66次评论:1条摘要： UGNX是美国EDS公司的CAD/CAE/CAM一体化软件，具有强大的参数化设计功能，在设计和制造领域得到了广泛的应用。
其参数化功能能够很好反映设计意图，参数化模型易于修改。
本文以UGNX为支撑平台，介绍了三维参数化建模的基本思想和实现方法，结合实例分析了三维零件参数化模型的建立步骤，并创建立一个简单的零件库。
关键词：UGNX，参数化，标准件库一．引言CAD技术的应用目前已经从传统的二维绘图逐步向三维设计过渡。
从实现制造业信息化的角度来说，产品的三维模型可以更完整地定义和描述设计及制造信息。
在产品设计和开发过程中，零部件的标准化、通用化和系列化是提高产品设计质量、缩短产品开发周期的有效途径，而基于三维CAD系统的参数化设计与二维绘图相比更能够满足制造信息化的要求。
UGNX是美国EDS公司的CAD/CAE/CAM一体化软件，具有强大的参数化设计功能，在设计和制造领域得到了广泛的应用。
本文以UGNX为支撑平台，介绍了三维参数化建模的实现方法，结合实例分析了一种三维零件库的建立方法。
二．参数化设计思想在使用UG软件进行产品设计时，为了充分发挥软件的设计优势，首先应当认真分析产品的结构，在大脑中构思好产品的各个部分之间的关系，充分了解设计意图，然后用UG提供的强大的设计及编辑工具把设计意图反映到产品的设计中去。
因为设计是一项十分复杂的脑力活动，一项设计从任务的提出到设计完成从来不会是一帆风顺的，一项设计的完成过程就是一个不断改进、不断完善的过程，因此，从这个意思上讲，设计的过程就是修改的过程，参数化设计的目的就是按照产品的设计意图能够进行灵活的修改，所以它的易于修改性是至关重要的。
这也是UG软件为什么特别强调它的强大的编辑功能的原因。
三．三维参数化建模的实现方法1 系统参数与尺寸约束UGNX具有完善的系统参数自动提取功能，它能在草图设计时，将输入的尺寸约束作为特征参数保存起来，并且在此后的设计中进行可视化修改，从而到达最直接的参数驱动建模的目的。
ug渐开线齿轮参数化建模
ug渐开线齿轮参数化建模一、渐开线齿轮的概念及特点渐开线齿轮是一种常见的传动装置，其主要特点是齿廓的曲线是渐开线。
与普通的圆弧齿轮相比，渐开线齿轮的传动效率更高、噪音更小，并且能够实现更平稳的传动。
渐开线齿轮的齿廓曲线由基圆、渐开线和齿顶圆组成，其中渐开线是齿轮的主要特征。
二、参数化建模的意义参数化建模是一种将设计过程中的参数与模型关联起来的方法。
通过参数化建模，我们可以在不改变整体结构的前提下，灵活地调整模型的尺寸、形状等参数，从而提高设计效率和灵活性。
在渐开线齿轮的设计中，参数化建模可以帮助我们根据实际需求快速生成不同尺寸的齿轮模型，减少重复劳动，提高设计效率。
三、UG软件的应用UG（Unigraphics）是一款功能强大的三维CAD软件，广泛应用于工程设计领域。
在渐开线齿轮参数化建模中，UG软件提供了丰富的工具和功能，可以方便地进行模型的创建、编辑和调整。
通过UG软件，我们可以轻松地实现渐开线齿轮的参数化建模，提高设计效率。
四、建模步骤1. 创建基础几何体：首先，在UG软件中创建一个齿轮的基础几何体，例如圆柱体。
2. 绘制齿廓曲线：根据渐开线的特点，绘制齿轮的齿廓曲线。
UG 软件提供了多种绘制曲线的工具，可以根据实际需求选择合适的方法。
3. 创建齿轮齿顶圆：根据齿轮的参数，确定齿顶圆的位置和尺寸，并在UG软件中创建齿顶圆。
4. 生成齿轮齿槽：根据齿廓曲线和齿顶圆，使用UG软件的齿轮生成工具，生成齿轮的齿槽。
5. 调整参数：通过修改参数的数值，可以调整齿轮的尺寸、齿数等参数，实现齿轮模型的参数化。
6. 完善细节：根据实际需求，对齿轮模型进行进一步的细化和完善，例如添加孔洞、倒角等。
7. 检查和修正：对模型进行检查，确保模型的几何特征符合要求，并根据需要进行修正和调整。
8. 导出模型：完成模型的建立后，可以将模型导出为常见的CAD格式，方便进行后续的分析和制造。
通过以上步骤，我们可以在UG软件中实现渐开线齿轮的参数化建模。
UG 深度解析-表达式在参数化建模中的应用
深度解析-表达式在参数化建模中的应用在参数化方面，有意愿交流的加qq 59562466，，，加的时候注明参数化，，，如何用表达式处理参数关联的问题什么是参数关联。
if 参数A=100，then 参数B=300；if 参数A=200，then 参数B=700；if 参数A=300，then 参数B=900；if 参数A=400，then 参数B=500；这样一一对应，而没有其他函数关系的一组参数。
以GB-T5781-2000 螺栓模型为例子。
如何将“公称直径”和型号，两个独立的参数关联起来。
1.定义一个“直径”参数，直径=11，2.定义一个公称直径参数，作用是防止修改参数“直径”时，输入和标准值不符的值，当然这么做只是提供一个思路，处理防错的思路，，具体怎么设置界限值，根据具体需求而定。
MAJOR_DIAMETER= If ( 直径<=5 )Then ( 5 )Else If ( 直径>5&&直径<=6 )Then ( 6 )Else If ( 直径>6&&直径<=8 )Then ( 8 )Else If ( 直径>8&&直径<=10 )Then ( 10 )Else If ( 直径>10&&直径<=12 )Then ( 12 )Else If ( 直径>12&&直径<=16 )Then ( 16 )Else If ( 直径>16&&直径<=20 )Then ( 20 )Else If ( 直径>20&&直径<=24 )Then ( 24 )Else If ( 直径>24&&直径<=30 )Then ( 30 )Else If ( 直径>30&&直径<=64 )Then ( 64 )Else ( 64 )3.定义个公称直径的列表，将所有值“依次！！！！”列表出来LB_MAJOR_DIAMETER= {"5","6","8","10","12","16","20","24","30","64"}4.定义一个整数N，N= ug_findNumberInList( MAJOR_DIAMETER, LB_MAJOR_DIAMETER )+1，获取输入的直径参数在“直径列表”参数中的位置，是第几个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UG的参数化建模方法
UG是集CAD/CAE/CAM为一体的一款软件，是由美国EDS公司出品。
人们把它广泛的应用于汽车制造、模具加工、航空航天、机械零件制造等领域。
UG NX具有很强的参数变量设计与编辑能力，为零部件的快速、高效的设计提供软件支持，也为实现零件的系列化建模提供帮助。
标签：建模；设计；参数化；UG
1 参数化建模概念
参数化建模技术是UG软件的精华，是CAD技术的发展方向之一。
在整个产品开发过程中，Unigraphics提供给设计人员强大的设计功能。
但怎样才能使产品之间在设计过程中产生关联，以实现产品的各零部件间的协同变化、快速修改，提高产品设计的效率，减少设计人员的工作量，这些都可以通过参数设计来实现。
参数是设计过程中的核心。
参数化设计也可称为尺寸驱动，是指参数化模型的所有尺寸，部分或全部使用相应的表达式或其他方式指定，而不需要给出指定具体数值的方法。
参数化设计是可以修改若干个参数，由UG NX自动完成表达式中或与之相关联的其他参数的改变，从而方便的修改了一条曲线、一个轮廓，甚至生成新的同类型模型。
其本质是在保持原有图形的拓扑关系不变的基础上，通过修改图形的尺寸（即几何信息），而实现产品的系列化设计。
2 参数化建模分类
对产品进行设计建模的基础是对产品的了解程度。
只有在了解了产品的结构特性及产品的设计意图为基础上，才能更好的对产品设计和建模。
设计时要根据零件产品的结构特性，设计出零件各个部分的拓扑关系，最终把设计者的设计意图通过UG的参数化工具反映到零件产品的设计建模中。
设计过程是一项很艰巨的任务，从提出设计方案到最终完成要经历漫长的积累，这期间还要不断的修改。
因此，从这个意义上讲，建模的过程就是不断修改的过程。
利用UG进行参数化设计的优势就是能够方便的对产品模型进行修改，减少设计人员的劳动量，提高产品设计效率。
2.1 使用表达式进行参数化建模
表达式是UG中进行参数化设计的一个非常重要的手段。
表达式的特点是把各参数之间的关系通过指定各参数的函数关系来表达。
可以把参数定义为具体数字、三角函数、数学计算公式，或者把几个参数用数学运算符连接使其产生关联。
如想对零件进行修改，只要改变表达式中一个或几个参数就可以实现。
将这种易于修改的特性应用到汽车、航天等领域，可实现系列化零件设计。
在UG NX表达式操作中，会弹出“编辑表达式”对话框。
在此对话框中，可以对有特殊意义的表达式重命名，便于和其他表达式区别，同时利于查找。
对表达式也可以加注解，用来描述该表达式的含义。
例如，齿轮的分度圆直径可以表达为齿轮齿数的函数。
当齿轮的齿数发生变化时，只需修改齿数参数，则齿轮的分度圆直径也自动随之改变。
在整个建模过程中，如有某个表达式引用很频繁，为了便于记忆与输入，可给它输入一个简单易记的名称（如半径可用R表示）。
在设计完成后，再将其名称改为一个更具易于识别的名称即可。
2.2 利用电子表格进行参数化建模
在表达式操作功能中，UG NX提供了通用的电子表格、“用户入口”（Gateway）电子表格、编辑表达式的电子表格和建模应用电子表格，共四种电子表格。
每一种电子表格与部件的关系都略有差异，与其功能都略有不同，各具特点，需灵活运用。
电子表格能作为.prt文件保存。
在电子表格中可以对表达式进行编辑，也可以创建函数公式和注解等信息。
为了更好的使用这些强大的参数化工具进行建模设计，在建模之初就应提前理清思路，以减少反复修改的工作量。
电子表格的创建步骤，首先是参数化模型的创建，然后是电子表格的创建。
参数化模型创建后，模型中的尺寸和位置含有若干参数。
创建电子表格后，需把这些参数一一摘出，输入到电子表格中，再对参数分别定义，使参数与模型尺寸和位置分别对应。
通过使用电子表格，使得模型尺寸与表格中的参数建立了联系。
此时，若想对模型结构进行调整，可以直接通过修改电子表格中的若干参数来轻松实现。
此时的参数化模型也可通过改变参数成为多个同结构不同尺寸和位置的新的模型零件。
因而可大大减少重新建立模型、修改模型所花费的时间和精力，提高了工作效率。
2.3 基于特征进行参数化建模
UG NX的建模包含几何建模和特征建模两种方式。
其提供的设计特征多达十数种。
特征可拥有如下状态：被抑制（suppressed）、过期的（out-of-date）、父特征过时（parent is out of date）和不激活（inactive）。
UG NX的参数化建模的最核心技术就是基于特征的参数化建模。
现在的产品模型不仅要包含各要素的尺寸、各结构的位置等信息，还要有产品的精度、公差、注释等信息。
可以说UG NX是第三代CAD技术的典型代表。
其与前一代产品比较，更符合当代技术飞速发展，零件产品要求更高的趋势。
3 数化建模应用
参数化建模以其自身快速、高效、简单易用的特点得到了广泛的应用，在汽
车、航天、机械零件、模具加工、医疗器械等行业都使用较多。
除了上述行业可以应用在单一零件设计以外，利用参数化设计模型还可以进行零件的系列化产品建模。
系列化产品建模其中最重要的工作就是对需要系列化建模的零件产品进行分类，确定零件样板。
此样板要求必须具备此系列零件的所有特征。
在确定了零件样板的基础上，接下来，需选取一组合适的参数来定义模型。
在众多的模型尺寸中究竟选择哪个尺寸做参数是个值得深究的问题。
此参数选择不正确，直接会影响到参数化模型的生成速度和优化程度。
在这些前期工作完成的情况下，设计人员可以对关键参数进行修改，改变模型的尺寸和不同部件间的位置数值，以得到系列化零件。
综上所述，UG参数化建模主要是维持模型的拓扑关系基本不变，通过尺寸驱动模型，即改变模型的尺寸，或改变表达式中的参数值来实现模型的重建，适合结构类似或同系列的产品设计。
UG提供的参数化设计技术，是较为高级的建模手段，设计人员不需要投入大量精力掌握其建模方法，易于理解和操作，也为产品设计的各环节提供必要的信息支持。
而且，利用参数化设计可以极大的提高设计效率，被越来越广泛的应用。
参考文献：
[1]UG NX6.0 零件与装配设计[M].清华大学出版社.
[2]关意鹏，关来德.基于Excel参数表的三维零件库的设计.
[3]刘昌丽.UG NX8.0标准教程[M].清华大学出版社.。
