大学物理仿真实验实验名称:声速的测定目的要求:1．了解超声波的发射和接收方法。

2．加深对振动合成、波动干涉等理论知识的理解。

3．掌握用驻波法和相位法测声速。

实验原理:由波动理论可知，波速与波长、频率有如下关系：v = f λ，只要知道频率和波长就可以求出波速。

本实验通过低频信号发生器控制换能器，信号发生器的输出频率就是声波频率。

声波的波长用驻波法（共振干涉法）和行波法（相位比较法）测量。

下图是超声波测声速实验装置图。

驻波法测波长设沿x 方向入射波的方程为:沿x 负方向反射波方程为:两波相遇干涉时，在空间某点的合振动方程为(驻波方程):12cos 2()cos 2()x xy y y A ft A ft ππλλ=+=-++(2cos 2)cos 2xA ft ππλ=当2/λn x =;(n =1,2,…)位置时，声振动振幅最大,为2A ,称为波腹，当4/)12(λ-=n x ,(n =1,2，…)位置上声振动振幅为零,这些点称为波节。

其余各点的振幅在零和最大值之间。

两相邻波腹(或波节)间的距离为λ/2即半波长。

相位比较法测波长从换能器S1发出的超声波到达接收器S 2，所以在同一时刻S 1与S 2处的波有一相位差：其中λ是波长，x 为S 1和S 2之间距离)。

因为x 改变一个波长时，相位差就改变2π。

利用李萨如图形就可以测得超声波的波长。

仪器用具:1.声速的测量实验仪器包括超声声速测定仪、函数信号发生器和示波器。

2.超声声速测定仪主要部件是两个压电陶瓷换能器和一个游标卡尺。

3.函数信号发生器1cos 2()xy A ft πλ=-2cos 2()x y A ft πλ=+提供一定频率的信号，使之等于系统的谐振频率。

4.示波器示波器的x, y轴输入各接一个换能器，改变两个换能器之间的距离会影响示波器上的李萨如图形。

并由此可测得当前频率下声波的波长，结合频率，可以求得空气中的声速。

实验内容:1．调整仪器使系统处于最佳工作状态。

物理仿真实验

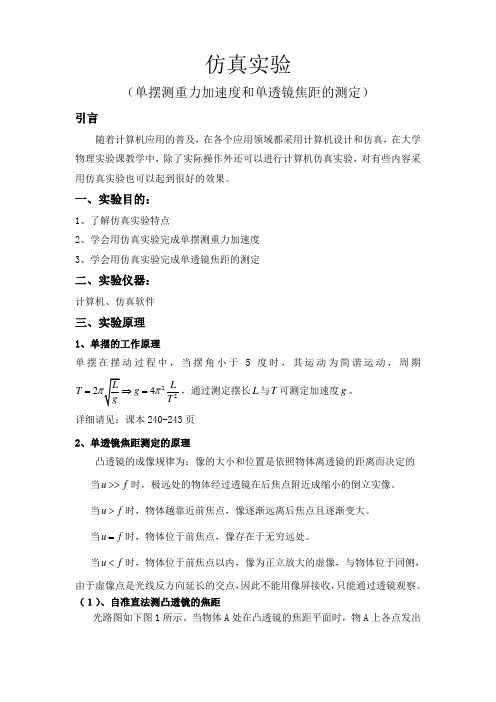

仿真实验（单摆测重力加速度和单透镜焦距的测定）引言随着计算机应用的普及，在各个应用领域都采用计算机设计和仿真，在大学物理实验课教学中，除了实际操作外还可以进行计算机仿真实验，对有些内容采用仿真实验也可以起到很好的效果。

一、实验目的：1、了解仿真实验特点2、学会用仿真实验完成单摆测重力加速度3、学会用仿真实验完成单透镜焦距的测定二、实验仪器：计算机、仿真软件三、实验原理1、单摆的工作原理单摆在摆动过程中，当摆角小于5度时，其运动为简谐运动，周期2224LT g Tπ=⇒=，通过测定摆长L 与T 可测定加速度g 。

详细请见：课本240-243页 2、单透镜焦距测定的原理凸透镜的成像规律为：像的大小和位置是依照物体离透镜的距离而决定的当u f >>时，极远处的物体经过透镜在后焦点附近成缩小的倒立实像。

当u f >时，物体越靠近前焦点，像逐渐远离后焦点且逐渐变大。

当u f =时，物体位于前焦点，像存在于无穷远处。

当u f <时，物体位于前焦点以内，像为正立放大的虚像，与物体位于同侧，由于虚像点是光线反方向延长的交点，因此不能用像屏接收，只能通过透镜观察。

（１）、自准直法测凸透镜的焦距光路图如下图1所示。

当物体A 处在凸透镜的焦距平面时，物A 上各点发出的光束，经透镜后成为不同方向的平行光束。

若用一与主光轴垂直的平面镜M 将平行光反射回去，则反射光再经透镜后仍会聚焦于透镜的焦平面上，此关系就称为自准直原理。

所成像是一个与原物等大的倒立实像A ′。

所以自准直法的特点是，物、像在同一焦平面上。

自准直法除了用于测量透镜焦距外，还是光学仪器调节中常用的重要方法。

凸透镜焦距： 12f x x =- (1)x 1为物屏在光具座上位置读数，x 2为凸透镜在光具座上位置读数。

（２）、贝塞尔法（共轭法，二次成像法）测凸透镜的焦距利用凸透镜物像共轭对称成像的性质测量凸透镜焦距的方法，叫共轭法。

物理仿真实验实例演示

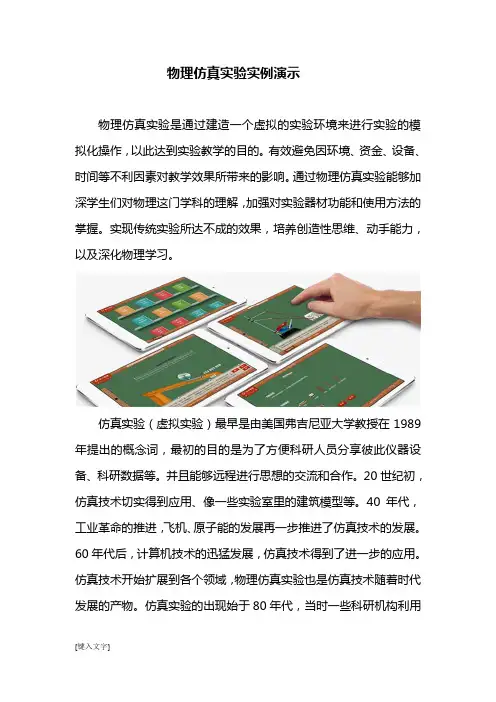

物理仿真实验实例演示物理仿真实验是通过建造一个虚拟的实验环境来进行实验的模拟化操作，以此达到实验教学的目的。

有效避免因环境、资金、设备、时间等不利因素对教学效果所带来的影响。

通过物理仿真实验能够加深学生们对物理这门学科的理解，加强对实验器材功能和使用方法的掌握。

实现传统实验所达不成的效果，培养创造性思维、动手能力，以及深化物理学习。

仿真实验（虚拟实验）最早是由美国弗吉尼亚大学教授在1989年提出的概念词，最初的目的是为了方便科研人员分享彼此仪器设备、科研数据等。

并且能够远程进行思想的交流和合作。

20世纪初，仿真技术切实得到应用、像一些实验室里的建筑模型等。

40年代，工业革命的推进，飞机、原子能的发展再一步推进了仿真技术的发展。

60年代后，计算机技术的迅猛发展，仿真技术得到了进一步的应用。

仿真技术开始扩展到各个领域，物理仿真实验也是仿真技术随着时代发展的产物。

仿真实验的出现始于80年代，当时一些科研机构利用仿真技术，在计算机平台实现系统的复杂运作模拟。

目前虽然仿真实验还不能真正的媲美真实实验，但是优点也是显而易见的。

通过物理仿真实验，学生们能够对实验有更直观的认识，培养学生的思考能力。

教学过程中，生动、逼真、立体的画面，便携、自由的演示方式，无疑为教学实验提供了优良的学习条件。

一些危险系数较高的实验，操作不能有一丝疏忽大意，否则会造成不可避免的后果，仿真实验可以代替这部分危险性实验，也可以进行真实实验前的模拟操作。

实例演示打开NB仿真物理实验软件，界面显示的是教材章节。

点击具体的章节，可以看到每个章节的实验名称。

下面我们根据具体的实验来演示实验过程。

操作界面。

实验器材已经出现在桌面上，界面下方有实验步骤，按照实验步骤我们进行实验器材的拖拽组合。

组装好以后，调节电压，观察铁棒的运行规律。

实验完成。

物理仿真实验

物理仿真实验姓名：索玉昌班级：信息54学号：2150508187实验名称：不良导体热导率的测量1、实验目的1、学会用稳态平板法测定不良导体的导热系数；2、学会用作图法求出冷却速率。

2、仪器用具及使用方法仪器：自耦调压器,数字电压表,杜瓦瓶,游标卡尺,电子秒表。

使用方法：（1）开始实验后，从实验仪器栏将橡胶盘、电子秒表和游标卡尺拖至实验台上。

（2）测量铜盘、橡胶盘的直径及厚度并记录到实验表格中。

（3）将橡胶盘拖至主仪器的支架上(4) 连接好线路，调节自耦调压器，开始加热。

(5) 移走橡胶盘，加热铜盘A、C。

(6) 移走上铜盘，让下铜盘独立散热。

(7) 记录数据。

3、测量内容及数据处理测量铜盘直径（单位：mm）测量铜盘厚度（单位：mm）测量橡胶盘直径（单位：mm）测量橡胶盘厚度（单位：mm）A盘加热到平衡温度时的温差电动势的绝对值: 3.25mvC盘加热到平衡温度时的温差电动势的绝对值： 2.35mvC盘降温过程中不同时刻温度对应的温差电动势（每隔30s记录一次）：测量次数 1 2 3 4 5 6电压(mv) 2.77 2.72 2.68 2.63 2.59 2.54 7 8 9 10 11 12 13 2.49 2.45 2.41 2.36 2.32 2.28 2.24由逐差法可得散热盘散热速率测定：0.0015（mv/s）由导热系数的公式：λ=0.151（3）由题意可知，。

（4）由逐差法求得的与线性拟合出的数据均为0.0357，误差为0%，故橡胶盘的热导系数为0.1514、小结结论：橡胶盘的热导系数为0.151，=0.0357，冷却速率误差为0。

误差分析：（1）仪器误差使得测量不精确（2）游标卡尺读数误差建议：用更精确的仪器或者等仪器稳定后读数，多次测量取平均值。

5、思考题1 试分析实验中产生误差的主要因素以及实验中是如何减小误差的？误差分析：（1）仪器误差使得测量不精确（2）游标卡尺读数误差建议：用更精确的仪器或者等仪器稳定后读数，多次测量取平均值。

物理层仿真实验综述

物理层仿真实验综述 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN物理层仿真实验系别：通信工程系专业：通信工程系x级学号：姓名：吕XX实验时间：2014年6月30日撰写日期：2014年7月3日实验一：随机信号的产生 1.1实验目的掌握各种伪随机序列的产生方法。

1.2实验原理1.2.1 Wichmann-Hill 算法产生均匀分布随机变量该算法是通过将3个周期相近的随机数发生器产生的数据序列进行相加，进而得到更大的周期的数据序列。

定义三个随机数发生器：111(171)mod(30269)(170)mod(30307)(172)mod(30323)i i i i i i x x y y z z +++===以上三式中均需要设定一初始值，这三个初始值一般称为种子。

产生的三个序列的周期分别是：30269、30307、30323。

将这三个序列组合相加即可得到一个周期更大的均匀分布随机序列：mod(1)302693030730323ii i i x y z u ⎛⎫=++ ⎪⎝⎭1.2.2 逆变换发产生Rayleigh 分布随机变量逆变换法的基本思想如图1.1所示，条件是产生的随机变量的分布函数具有闭合表达式。

图1.1 将一个不相关均匀分布的随机序列U 映射到一个具有概率分布函数Fx(x)的不相关序列随机序列XRayleigh 分布的分布函数：222220()exp 1exp 22rR yy r F r dy σσσ⎛⎫⎛⎫=-=-- ⎪ ⎪⎝⎭⎝⎭⎰根据上面的逆变换方法有：221exp 2r u σ⎛⎫--= ⎪⎝⎭因此，根据上式即可将均匀分布的随机变量映射为Rayleigh 分布的随机变量。

1.2.3 根据Rayleigh 分布随机变量产生Gaussian 分布随机变量基于Rayleigh 随机变量，可以方便的产生Gaussian 分布随机变量。

关系如下：22cos(2)sin(2)X r u Y r u ππ==或者22))X u Y u ππ==其中u1和u2分别是两个（0～1）之间均匀分布的随机变量，产生的X 和Y 均为高斯随机变量。

大学物理仿真实验——霍尔效应

仿真实验------霍尔效应实验人：代梦妮一、实验目的：（1）霍尔效应原理及霍尔元件有关参数的含义和作用（2）测绘霍尔元件的V H —Is ，V H —I M 曲线，了解霍尔电势差V H 与霍尔元件工作电流Is ，磁场应强度B 及励磁电流I M 之间的关系。

（3）学习利用霍尔效应测量磁感应强度B 及磁场分布。

（4）学习用“对称交换测量法”消除负效应产生的系统误差。

二、实验原理霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。

如下图(1)所示，磁场B位于Z 的正向，与之垂直的半导体薄片上沿X 正向通以电流Is （称为工作电流），假设载流子为电子（N 型半导体材料），它沿着与电流Is 相反的X 负向运动。

由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y 轴负方向的B 侧偏转，并使B 侧形成电子积累，而相对的A 侧形成正电荷积累。

与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力 f E 的作用。

随着电荷积累的增加，f E 增大，当两力大小相等（方向相反）时， f L =－f E ，则电子积累便达到动态平衡。

这时在A 、B 两端面之间建立的电场称为霍尔电场E H ，相应的电势差称为霍尔电势V H 。

设电子按平均速度V ，向图示的X 负方向运动，在磁场B 作用下，所受洛仑兹力为：f L =－e V B式中：e 为电子电量，V 为电子漂移平均速度，B 为磁感应强度。

同时，电场作用于电子的力为： f E H H eV eE -=-=l图(1) 霍尔效应原理式中：E H 为霍尔电场强度，V H 为霍尔电势，l 为霍尔元件宽度当达到动态平衡时:f L =－f EV B=V H /l (1)设霍尔元件宽度为l ，厚度为d ，载流子浓度为 n ，则霍尔元件的工作电流为 ld V ne Is = (2)由(1)、(2)两式可得：d IsB R d IsB ne l E V H H H ===1 (3)即霍尔电压V H (A 、B 间电压)与Is 、B 的乘积成正比，与霍尔元件的厚度成反比，比例系数)/(1ne R H =称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，只要测出HV （伏），以及s I （安），B （高斯）和d （厘米）可按下式计算H R （厘米3/库仑）。

高中物理电学实验三维仿真(测量小灯泡的伏安特性曲线)

高中物理电学实验三维仿真（测量小灯泡的伏安特性曲线）电路原理：
根据欧姆定律 $U=IR$，通过小灯泡的电流与电压的关系绘制伏
安特性曲线。

实验设备：
小灯泡、直流电源、电流表、电压表、多用电表。

实验步骤：
1. 搭建实验电路，将小灯泡串联在直流电源上，电流表并连于
小灯泡与电源之间，电压表并联于小灯泡两端。

2. 开启直流电源，调节电压大小，并逐步增加电压值记录电流
与电压值。

3. 利用记录的电流值和电压值绘制出小灯泡的伏安特性曲线。

4. 测量记录数据，包括电流和电压值，并计算小灯泡的电阻值。

三维仿真步骤：
1. 打开电路仿真软件，选择元器件工具栏，选取小灯泡、直流
电源、电流表和电压表。

2. 将小灯泡、直流电源、电流表和电压表依次拖拽至画布中，
并按照实验步骤连接好相应的导线。

3. 在仿真软件中调节直流电源的电压大小，并逐渐增加电压值
记录电流和电压值。

4. 利用仿真软件自带的绘图工具绘制小灯泡的伏安特性曲线。

5. 在仿真软件中查看并记录数据，包括电流值、电压值和电阻值。

注意事项：
1. 在测量小灯泡的伏安特性曲线时，应逐渐加大电压值，避免因电流过大而导致小灯泡烧坏。

2. 在进行三维仿真时，应注意元器件的大小和连接方式，避免出现连接错误导致仿真结果不准确。

大学物理仿真实验

大学物理仿真实验——利用单摆测量重力加速度一、实验目的：1.学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法2.学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。

二、实验仪器与使用方法：实验仪器：单摆仪、摆幅测量标尺、钢球、细线、游标卡尺、停表。

使用方法：1.调节摆线长度: 移动鼠标到左边的窗口中调节旋钮上方，点击鼠标左键或右键以减少或增加摆线长度。

减少或增加的幅度可由步长控制。

2.移动直尺: 移动鼠标到右边的小窗口中直尺上方，点击鼠标左键抓取直尺可上下移动直尺。

3. 游标卡尺的操作信息可通过位于窗口下方的提示框获得。

提示框内的内容显示的是根据鼠标放在游标卡尺的不同部件时如何对这些部件操作的信息。

4. 电子秒表的计时操作是通过对用鼠标点击其上方两个按钮进行的。

当鼠标移到这两个按钮上时，将显示有关按钮功能的提示。

三、实验步骤：1. 用误差均分原理设计一单摆装置,测量重力加速度g.设计要求:(1) 根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法.(2) 写出详细的推导过程,试验步骤.(3) 用自制的单摆装置测量重力加速度g,测量精度要求△g/g < 1%.可提供的器材及参数:游标卡尺、米尺、千分尺、电子秒表、支架、细线(尼龙线)、钢球、摆幅测量标尺(提供硬白纸板自制)、天平(公用).假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s;米尺精度△米≈0.05cm;卡尺精度△卡≈0.002cm;千分尺精度△千≈0.001cm;秒表精度△秒≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s左右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s.2. 对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否达到设计要求.四、实验数据记录及处理：1.摆球直径的测量记录次 1 2 3 4 5 6摆球直径/cm1.7021.7121.6921.6521.7321.7022.测量摆线长度：实验测得摆线长度+摆球直径=95.80cm3.测量周期：T=97.56s÷50=1.951s;D（平均）=（1.702+1.712+1.692+1.652+1.732）÷6=1.699cml=95.80cm-1.70cm=94.10cmg=l/(T/2π)^2=9.76m/s?g=9.80-9.76=0.04m/s;E=g/?g x 100%=0.4%<1%,符合实验要求。

100个简单的物理小实验案例

100个简单的物理小实验案例，每个案例都包含一个简要的描述和实验步骤：以下提供两个详细的小实验。

以下是两个实验的详细步骤：实验一：水的表面张力实验材料：-一杯水-一根细针-一张纸片步骤：1. 将一杯水倒满，使水面平整。

2. 将纸片平放在水面上，确保纸片完全覆盖水面。

3. 慢慢地将细针放在纸片上，注意不要戳破纸片。

4. 观察细针是否能够浮在水面上。

如果细针浮在水面上，说明水的表面张力足够大，可以支撑细针的重量。

实验二：光的折射实验材料：-一杯水-一根笔-一张纸片步骤：1. 将一杯水倒满，使水面平整。

2. 将纸片竖直插入水中，直到纸片与水面垂直。

3. 在纸片上方将一根笔倾斜放置，使笔的一端在水中，另一端在空气中。

4. 观察笔在水中和空气中的部分是否呈现不同的位置。

在水中的部分会看起来偏折了一样。

以下是100个简单版小实验：1. 摆钟实验：使用一个线长可调的摆钟，记录不同线长下的摆动周期。

2. 摩擦力实验：将一个物体放在不同表面上，用力推动它，观察摩擦力对物体运动的影响。

3. 风力实验：使用一个风扇，调整风扇的强度，观察风力对物体的影响。

4. 弹簧实验：将不同质量的物体挂在弹簧上，观察弹簧的伸缩变化。

5. 浮力实验：在一个装满水的容器中放入不同形状和质量的物体，观察它们的浮力。

6. 电导实验：使用一个电池、导线和灯泡，连接电路，观察灯泡的亮灭。

7. 音叉实验：敲击音叉，将其放在玻璃杯边缘，观察声音的共鸣效应。

8. 颜色混合实验：将不同颜色的水混合在一起，观察颜色的混合效果。

9. 镜子实验：使用平面镜或凸凹镜，观察光线的反射和折射。

10. 磁铁实验：使用一个磁铁，观察它对铁磁物体的吸引力。

11. 音量实验：使用一个音响，调整音量大小，观察音量对声音的影响。

12. 电磁铁实验：将导线绕在铁芯上，通电后观察铁芯的磁性。

13. 透镜实验：使用凸透镜或凹透镜，观察光线经过透镜后的聚焦效果。

14. 热膨胀实验：将金属条加热或冷却，观察其长度的变化。

10个物理演示实验的原理及现象

10个物理演示实验的原理及现象物理演示实验是教学中常用的工具，通过实际操作，可以帮助学生更好地理解物理原理和现象。

本文将介绍10个常见的物理演示实验，包括它们的原理及观察到的现象。

实验一：杯中船原理：该实验利用了物体浮力的原理。

当一个物体浸入液体中时，液体会对物体产生向上的浮力，如果浮力大于物体的重力，物体就会浮起来。

现象：将一个小船放入杯子中，在船上放上一些小石子或硬币，然后慢慢注入水，当水位升高到合适的位置时，船会出现浮起的现象。

实验二：电磁感应原理：该实验利用了法拉第电磁感应原理。

当磁场发生变化时，会在导体中产生感应电流。

现象：将一个螺线管置于磁铁附近，用磁铁快速靠近或远离螺线管时，会在螺线管两端产生瞬时电流，可以通过连接电灯泡来观察到光亮的现象。

实验三：折射与反射原理：该实验利用了光的折射和反射原理。

光在不同介质界面上的入射、折射和反射过程可以被用来解释和理解细微的光学现象。

现象：将一根铅笔插入半盛满水的杯子中，观察铅笔在水中的折射现象。

将一面镜子倾斜放置在桌子上，观察从不同角度看到的反射图像。

实验四：弹簧振子原理：该实验利用了弹簧的弹性特性。

当弹簧受到拉伸或压缩后，会产生恢复力，使弹簧回复到原来的形状。

现象：将一根弹簧悬挂在支架上，将一质量挂在弹簧下方，然后将质量从平衡位置推开或拉开，观察质量在弹簧上的振动现象。

实验五：电路连通与断开原理：该实验利用了开关在电路中的连通和断开作用。

当开关接通时，电流可以在电路中流动；当开关断开时，电流无法通过。

现象：将一个开关与电池和电灯串联，控制电灯的亮灭。

当开关打开时，电路连通，电灯亮起；当开关关闭时，电路断开，电灯熄灭。

实验六：滑轮组原理：该实验利用了滑轮组的力学原理。

通过改变滑轮组的组合方式，可以改变力的方向和大小。

现象：使用不同组合方式的滑轮组，可以观察到不同大小的力可以使物体上升或下降的现象。

实验七：密度差异原理：该实验利用了物体的密度差异。
