《电工学与工业电子学》习题解答机工版
电工学课后习题答案
电工学课后习题答案一、简答题1. 什么是电流？电流是电荷在导体中移动的现象。
当电压作用于导体时，导体内的自由电荷（如电子）会受到电压的驱动而移动，形成电流。
2. 什么是电阻？电阻是导体阻碍电流通过的特性。
导体内的电荷在移动过程中会与导体原子碰撞，导致电流受到阻碍，形成电阻。
3. 什么是电压？电压是电场的力作用于单位电荷上的大小。
当两点之间存在电压时，表示在这两点之间存在电场，电荷会在电场力的作用下产生移动。
4. 什么是电功？电功表示电流通过电阻时所做的功。
当电流通过电阻时，电阻会消耗电能，电功就等于电能损耗的大小。
5. 什么是电功率？电功率表示单位时间内电流所做的功。
电功率等于电流乘以电压，可以用来表示电能的转换效率。
6. 电流的方向是怎么确定的？电流的方向是由正电荷流向负电荷的方向确定的。
通常约定从正电压端到负电压端的方向为电流的正方向。
二、计算题1. 计算电阻的阻值电阻的阻值可以通过欧姆定律计算。
欧姆定律表达式为：R = V / I其中，R为电阻的阻值，V为电压，I为电流。
例如，当电压为10伏，电流为2安时，计算电阻的阻值：R = 10 / 2 = 5欧姆所以，电阻的阻值为5欧姆。
2. 计算电功电功可以通过功率和时间的乘积计算。
电功的表达式为：W = P * t其中，W为电功，P为功率，t为时间。
例如，当功率为100瓦，时间为10秒时，计算电功：W = 100 * 10 = 1000焦耳（J）所以，电功为1000焦耳（J）。
3. 计算电流电流可以通过电荷和时间的比值计算。
电流的表达式为：I = Q / t其中，I为电流，Q为电荷，t为时间。
例如，当电荷为5库仑，时间为2秒时，计算电流：I = 5 / 2 = 2.5安（A）所以，电流为2.5安（A）。
三、解答题1. 简述并联电阻的计算方法并联电阻是指多个电阻以平行的形式连接在一起。
计算并联电阻时，可以使用以下公式：1 / RP = 1 / R1 + 1 / R2 + 1 / R3 + ...其中，RP为并联电阻的阻值，R1、R2、R3等为各个并联电阻的阻值。
电工学与电子学_习题集(含答案)

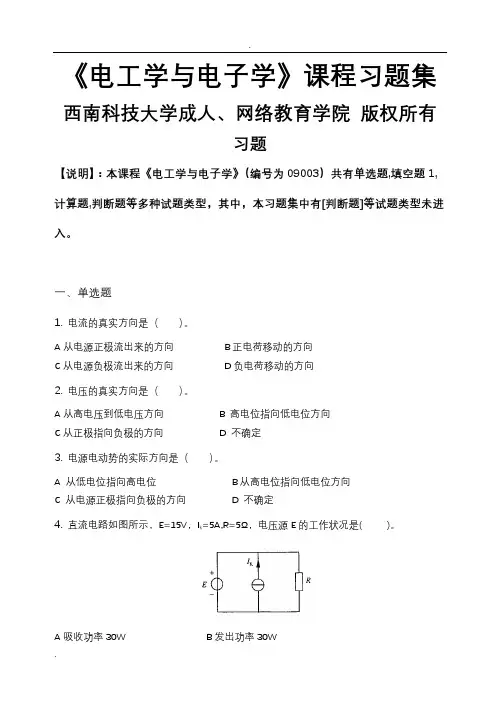

《电工学与电子学》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《电工学与电子学》（编号为09003）共有单选题,填空题1,计算题,判断题等多种试题类型，其中，本习题集中有[判断题]等试题类型未进入。
一、单选题1.电流的真实方向是（）。
A从电源正极流出来的方向 B正电荷移动的方向C从电源负极流出来的方向 D负电荷移动的方向2.电压的真实方向是（）。
A从高电压到低电压方向 B 高电位指向低电位方向C从正极指向负极的方向 D 不确定3.电源电动势的实际方向是（）。
A 从低电位指向高电位 B从高电位指向低电位方向C 从电源正极指向负极的方向D 不确定4.直流电路如图所示，E=15V，I k=5A,R=5Ω，电压源E的工作状况是( )。
A吸收功率30W B发出功率30WC吸收功率75W D发出功率75W5.图示电路中，A、B端电压U=（）。
A -2VB -1VC 2VD 3V6.某元件两端的电压、电流如下图所示，则此元件的功率为（）。
A P=6W，吸收电功率B P=6W，发出电功率C P=-6W，吸收电功率D P=-6W，发出电功率7.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是正值。
则表示参考方向与实际方向（）。
A相同 B相反 C不一定8.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是负值。
则表示参考方向与实际方向（）。
A相反 B相同 C不一定9.在列写回路电压方程时，若选择了电路图中电流的参考方向。
问：电压、电动势的方向应（）。
A 与电流的参考方向一致 B电压与电流一致，电动势与电流相反C 与电流的参考方向相反D 以上均不是10.下图所示电路中I为( )A 2AB 3AC 5AD 8A11.任何一个有源二端线性网络的戴维南等效电路是( )A 一个理想电流源和一个电阻的并联电路B 一个理想电流源和一个理想电压源的并联电路C 一个理想电压源和一个理想电流源的串联电路D 一个理想电压源和一个电阻的串联电路12. 下面关于理想电压源说法错误的是（ ）。

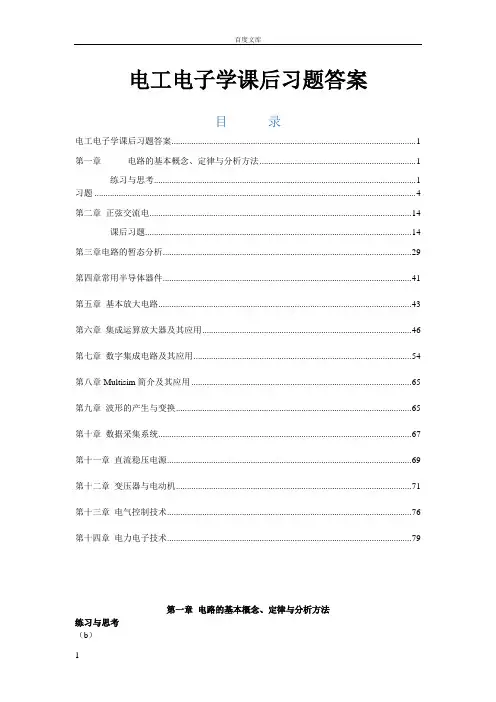

电工电子学课后习题答案
电工电子学课后习题答案目录电工电子学课后习题答案 (1)第一章电路的基本概念、定律与分析方法 (1)练习与思考 (1)习题 (4)第二章正弦交流电 (14)课后习题 (14)第三章电路的暂态分析 (29)第四章常用半导体器件 (41)第五章基本放大电路 (43)第六章集成运算放大器及其应用 (46)第七章数字集成电路及其应用 (54)第八章Multisim简介及其应用 (65)第九章波形的产生与变换 (65)第十章数据采集系统 (67)第十一章直流稳压电源 (69)第十二章变压器与电动机 (71)第十三章电气控制技术 (76)第十四章电力电子技术 (79)第一章电路的基本概念、定律与分析方法练习与思考（b）ab 6V-+-36V -+42V6Ωabab6A 5Ω2A5Ω40Vab+-（a ）1A5Ω2Ab5Ω15V+-552155ab ab U V R =+⨯==Ω(b)ab6Ω42V+-666426ab ab U V R =+⨯==Ω(c)ab5Ω40V+-R 106510405ab ab U U V R =+=⨯+==Ω(d)ab3Ω+-6su V124s s u u I = I =912:23036ab sab ab KVL u u u V R I +- I = =-6⨯ =+1=3Ω3+6(2)24R 3R 1R +----+++6V5V5V a+-+-9VR 1R242434311515155b bb bV V R R V V R R --I =I =-+I = I =12341243:b b b b b KCL V V V V R R R R V I =I +I +I +515-6- 5- = + +求方程中2121+9+9==50k 100k 9:=150k 100kb b b b b b b V V V V R R V V KCL V V 6-6-I =I = 6-+=b :650KI+100KI 9=01100KI=15 I=A10k 1=650k =1V10k KVL V -+--⨯习题（a ） 5427x A I =+-= （b ） 10.40.70.3x A I =-=- 20.30.20.20.1x A I =-++= (C) 40.230x ⨯I ==0.1A 6030.20.10.3x AI =+=2x 10⨯0.3+0.2⨯30I ==0.6A 1.510.30.60.9x A I =+=30.010.30.31A I =+=49.610.319.3A I =-=60.39.39.6AI =+=114228P =-⨯=-ω发出功率211010P =⨯=ω 吸收功率 3428P =⨯=ω 吸收功率 4(110)10P =--⨯=ω 吸收功率=28=28P P ωω发吸=P P 吸发612050606()12460120R R R mvV b V=== =⨯=+Ω（a) u u（a ）144s u V =⨯=(b) 252209s s s I A u u V = -+-⨯= =12221014102110s s u V I A=⨯+==-=-121428P =-⨯=-ω 210110P =-⨯(-)=ω1230.450.30.450.30.15I A I A I A= = =-=1233 6.341680.1510 6.34 6.3174.40.45x y u R I R ⨯===-⨯-==ΩΩ(a): 2116u u V ==(b): 2516 1.6455u V =⨯=+ (c): 251.60.16455u V =⨯=+(d): 250.160.016455u V=⨯=+2211128.41p pR R u u VR R R +==++222112 5.64p R u u VR R R ==++B A 630.563=0.51990.5199.5CD D D R R R ⨯==+=+=ΩΩΩ12342311055235 4.23.60.650.83.6I mA I mA I mA I mA I I =⨯= = =⨯==⨯==- 10199.5 1.995=15=510 1.9950.01995AD BD s u mV u mVP =⨯=⨯=-⨯=-ω(a)ABR 3A2R 2A25AABA B-2Ω10V+(b)ABA B+-+-+-3Ω15V 6Ω12V9Ω3V+-4A 3Ω3A3Ω3ΩI 3Ω1A 1.5Ω+-I 3Ω1.5V 1.5Ω+-6VI +-1.5611.53I A -==-+2Ω10Ω3Ω10V 10V 5Ω+--3I311302451010110532110202121621633311633s I A I I I I A I A I A I A+==+++=-=-==--=-=-+==⨯=+=⨯=++-3Ω2A6Ω1Ω1Ω2ΩI a2Ω+-2ΩI ab8V 2V+-2ΩΩI +-821222I A-==++1231113333222:00I I I KVL u I R I R I R I R u += -++= --+=12316622757575I I I ==0.213 ==0.08 ==0.2931321232123218:14020606041012n I I I KVL I I I I I A I A I A=+=+ -++= 5-== = =1122208066014045606018108u I Vu I VP P ==== =-⨯=-ω =-⨯=-ω 电压源发出功率电流源发出功率1212221232+10:0.81201160.400.4116408.759.37528.125n I I IKVL I I I I I A I A I A=+= -+-= -+== = =22120:1209.3751125116:120160.75101510:10428.1251175:28.12543078.125L V P V P A P R P I R =-⨯=-ω=-⨯=-ω =-⨯⨯=-ω ==⨯=-ω122212220.523133427I I V V I V I V +=----====sus u +-R 2R 3R 4R 2I212460.14020s u I AR R ===++R 23R 4R 2I sI sI 2422240.10.10.2200.30.14020s I A R I I AR R =+==⨯=⨯=++1Ω1Ω1Ω3I 1V+-0.5Ω31110.250.50.5111I A=⨯=+++sI 1Ω1Ω1Ω3I 0.5Ω3231120.50.50.5120.250.50.75I AI A =⨯⨯=++=+=(a)1231223123:01:2130120202:21204015,10,25KCL I I I KVL I I KVL I I I A I A I A++= -+-= --== = =-(b)开关合在b 点时，求出20V 电压源单独作用时的各支路电流：2Ω2ΩΩ20V +-b'1I '2I '3I '1'2'3204422442206224202222442I AI AI A=-⨯=-+//+==+//=-⨯=-+//+所以开关在b 点时，各支路电流为：123154111061625227I A I A I A=-==+==--=-（b ）等效变换+-3A2Ω2.5AAB(3 2.5)211ab U V=+⨯=（c ）等效变换2Ω2A 6Ω6Ωab2A6Ω1.5Ωb4A(42) 1.59ab U V=+⨯=戴维宁:1220110225122110255015a ab L u V R I A=⨯===⨯=+Ω诺顿：22022505252225225255015ab ab L I A R I A ====⨯=+Ω+-2AI 10U V=1R 2R 3R 4R(1) 求二端网络的开路电压：b +-2AI 10U V=2R 3R 4R a10410242ab U I V ⨯=-=-=10410242ab U I V ⨯=-=-=(2)求二端网络的等效内阻（电压源短路、电流源开路）24ab R R Ω==(3)得到戴维南等效电路+1R abU abR1120.15413ab ab U I A A R R ∴==≈+（a ）1231235050105205050105201007A A AA A AA I I I V V VI I I V V V V V=+-+===-+=+=-取电源为参考向量2()tan 6031=232R=3c C cC C U I R U I jX IR RIX X X X fc fc ••••==-====π∴π又 （b ）2()tan 603=23R=32c R CL L U I jX U I RIRIX X X fL fL••••0==∴==∴= π∴π又第二章 正弦交流电课后习题取电源为参考向量60ο2U •RU •U •I•2()tan 6031=232R=3c C cC C U I R U I jX IR R IX X X X fc fc ••••==-==== π∴π又（b ）RU •2U •1U •I •60ο2()tan 603=23R=32c R CL L U I jX U I RIRIX X X fL fL••••0==∴==∴= π∴π又习题1I •2I •3I •4I •111122334455,5210sin(100045)24555524510sin(100045)555213510sin(1000135)555213510sin(1000135)I j I i t A I AI j Ai t A I j A i t A I j A i t A•00•00•00•00=+ =∴=+=∠=-=∠-=-=-+=∠=+=--=∠-=-（1）30ο1U •2U •U•12126306308arctan =536=+=102)U V U V U U U V u t V••00•••00=∠ =∠ϕ= ∠83=ω+83(2)2I •60ο30ο1I •I•1210301060arctan1=45102(4530)1027520sin(75)I A I A I A i t A••00•0000=∠- =∠ ϕ= ∴=∠-+=∠-=ω-(a) 以电流I•为参考向量LU •RU •U•ϕ10arctan =451010214.110245U V V U V•0ϕ= ===∠（b ）以电流I•为参考向量C•RU ••222221006080C RC U U U U V=+∴=-=11222sin()2sin(90)2sin(45)u U t i I t A i I t A 00=ω=ω+=ω-(c) 以电流I•为参考方向ILU •CU •U(200100)9010090100U V U V•00=-∠=∠=（d ）以电压U•为参考方向I••RI •LI •2222543R L L I I I I A =+∴=+=（e ） 以电压U•为参考方向I••RI •I •2255527.07I A =+==（f ）以电压U•为参考方向I••I •18L CL C I I I I I I A =-∴=+=（1）372)70,2314/31.470314100219.80309.9sin()310C L L L C L I t AI A f rad s X L U I j L V Vu t V•0••0-000=ω=∠ ω=π==ω=Ω=ω=∠⨯⨯⨯10∠90=∠9=ω+90（2）3309.9sin()3101274314100L L L Lu t V U I AL X 0-=ω+90===ω⨯⨯10(1)6220022011796.22 3.1402200.28796.20.280.39sin()c c C c C c C c U V U VX C U I AX I i t A•0-•0=∠ ====Ωω⨯⨯5⨯4⨯10 ====∠90=ω+90(2)0.10796.279.6c U V•000=∠-6⨯∠-90⨯=∠-150(1)2202)22002314/2)100u t V U Vf rad s i t A I A0•00•0=ω+30=∠3ω=π==ω-30=∠-3（2）22002201111310011360.7250L UZ I X L mH•00•0∠3===∠6=+Ω∠-3∴===ωπ⨯（3）00220102200cos 22010cos601100sin 2200sin 601905varS UI V AP UI W ==⨯=•=ϕ=⨯⨯=ϕ=ϕ=⨯=(1)—1u RC+—2u电容两端f=HZ |Z |=2000Ω 1000以1I•为参考向量=-601cos 2123sin 217072110.1c c cR k K X k X c uF c X ϕ=|Z |ϕ=⨯=Ω=-|Z |ϕ=-⨯(-=Ω=∴==ωω（2）电阻两端1U •U •2R U U ••=0301I•c =-303cos =2k 1X =sin =-2K =210.16R c uFc ϕ=|Z |ϕΩ|Z |ϕΩ==ω—（—）1000U•R LC+-LCZ=R+(X )10VL C R X j U -=Ω=∣Z∣I =10⨯1=1000000006V 10020100220)3000.47sin(100020)10000.4400100200.25400900.35sin(100070)11500C 100021010020R L L L L C c C U U Vu t i R t X L U I A jX i t A X U I jX •••-••=∣Z∣I =10⨯1=10=∠+===+=ω=⨯=Ω∠===∠-70∠=-===Ωω⨯⨯∠==-0000.20500900.28sin(1000110)c A i t A =∠11∠-=+000001111111()300400500.0030.00050.003991000.33300L cZ R jX jX j j j U I AZ ••=++- =+-+ =-=∠-∴Z =300∠∠20∴===∠11∠9U •以为参考向量I•I •LI •U•130221010101010452C L C LC L R RR C C C R C X X I I I I I I I UI A U RVRU RI I AX X I I I A I A••••••••=∴=∴=++=== ======+=∠∴=(1)601301000251030405053CZ R jX j j -=- =-⨯⨯⨯ =-Ω=∠-Ω(2)0000000000030021000t-30V 1030()1030403040904001204002120)1030505350083500283)R S s C s C C s u i R I AU I jX Vu t VU I Z Vu t V •••••===∠-=-=∠-⨯∠-⨯∠- =∠-=-==∠-⨯∠-=∠-=-（）（3）00300103000400104000500105000cos -53=3009sin -53=-3993VarR S C C S S P U I WQ Q U I Var S UI V A P S W Q S ==⨯===-=-⨯=-==⨯=•==（）（）I•U •U •RU •222824123430.3108(12)(12)10681.5111=X 0.067=0.022C 10 1.510 4.5R L R L C C C C CC C U R I U L I L HU U U U U jU U V VU X I C F F ••••===Ωω===Ω===++ =+-∴8+-=∴= == 4.5Ω ==ω⨯⨯或1或或(a) (1)(2)10361823691243537j j Z j j j jj j j j ⨯-===Ω+Z =4-4-+ =-=∠-Ω0000010002000300040041000420100237537237483723749085323719025323729041274127 1.3337339041270.67376690U I A Z U V U V U V U V U I A j U I Aj ••••••••••∠===∠∠-=∠⨯=∠=∠⨯∠-=∠-=∠⨯∠-=∠-=∠⨯∠=∠∠===∠∠∠===∠∠(3)0cos 102cos(37)16P UI W =ϕ=⨯⨯-=(b) (1)10(4)(6)242.436102 2.443537j j Z j j j j j j j j ---===-Ω---Z =3.4+4+- =+=∠Ω(2)0000001002000300040041000420100237537237490237237483723790453237 2.490 4.81274.8127 1.2374904.81270.8376690U I A Z U V U V U V U V U I A j U I A j ••••••••••∠===∠-∠=∠-⨯3.∠=∠-=∠-⨯=∠-=∠-⨯2∠=∠=∠-⨯∠-=∠-∠-===∠--4∠-∠-===∠--∠-(3)0cos 102cos(37)16P UI W=ϕ=⨯⨯=0122120111555245(55)105-5)10100==10AZ 10A 10AZ=10+1010245Z 21002141.4Z j j j Z j j U I j U I V V V=-=∠-Ω-⨯10==Ω+∴=||∴=∠Ω∴=||=10⨯10=（读数为读数为426014411111010101()211451()1222101011 1.50.5C L X C j j Z jj j X L Z j Z j-===Ωω⨯⨯⨯--===-=-+--=ω=⨯=Ω=++=-0000000100.5229010110.5110.5 1.1(10.5)22+2(10.5)2211+2212123 3.61c c c c R c R R L R L c U I A j U I AR I I I j A A U I R j j VU I j j j j j VU U U U j j j V P UI •••••••••••••••∠===∠90-∠-∠===∠0=+=∠90+∠0=+ =∠26.6==+⨯= ==+=-=- =++=+-++=+=∠56.3 =00os 3.61 1.1cos(W ϕ=⨯⨯56.3 -26.6)=3.45110012122 1.21cos cos =0.5112206024.5(tan -tan 1.21(1.7320.456)=10222 3.14502201 4.54220380 4.541727.3sin 177.3-=-VarR P KP UI UI PC U K uFP K I A U S UI V A S =ϕϕ==⨯∴ϕ=ϕ==ϕϕω- =⨯⨯⨯=====⨯=•ϕ=ϕ=⨯0.821408 ，，）（）0122601212.5617.3712.671212.561131.5825010010220 6.9131.85=25.15220==8.75A 25.15cos =220cos RL RL C c c RL CRL C RL cZ R j L j U I Z Z j j c U I AZ Z Z Z Z Z Z U I Z P UI -=+ω=+=∠46.3Ω===Ω∣∣+==-⨯=-Ωω⨯π⨯⨯⨯===∣∣//Z ==∠14.4Ω+==ϕ⨯8.75⨯14.4总总00=1864.5w cos =220sin =478.73w S=UI=220.75=1925V A cos 0.9686Q UI =ϕ⨯8.75⨯14.4⨯8•ϕ=022032.22201002.2arccos 0.837100378060P P L P P U V I I AU I Z j ====|Z |===Ωϕ===∠=+ Ω(1)086103722033220221022L P P P L P Z j U VU I AI I A=+=∠ Ω======|Z |==(2)2202202202210338L P L P P L P U V U U V U I A I I A= =====|Z |==(3)3803803803810366L P L P P L P U V U U V U I A I I A= =====|Z |==(4)220,380,Y 220N L L U V U V U V == =∆ 行，形RANNI •CCX B •C•0000000000038022022002200220022002201022002201002200220100220220220L P A B C A A B B C C N A B B U V U V U V U V U V U I AR U I AR U I A R I I I I •••••••••••••= =∣Z∣=10Ω=∠ =∠-12 =∠12 ∠===∠∠-12===∠-3∠-9∠12===∠3∠9=++=∠+∠-3+∠3设002260.1022104840A A P I R W=∠==⨯=000312238380,2202205.8383cos 3cos35.630543sin =3sin35.6=2290Var 33817cos 0.8L P P L P L L L L L L Z j U V U V U I I A Z P U I W U I S U I V A =+=∠35.6======∣∣∴=ϕ==ϕ=ϕ==•ϕ=380,1122L A B C U V R R R ==Ω==Ω，(1)00000000022222222002200220022002201122001002222010010010022111088A B C A A A B B B N A B B A A A B C C U V U V U V U I AR U I AR I I I I A P I R I R I R •••••••••••=∠ =∠-12 =∠12 ∠∴===∠∠12 ===∠12=++=∠+∠-12+∠12=∠=++=⨯+⨯22+10⨯22=设00W(2)00000000003220017.30223220017.3022103017.30103017.3017.30300AB AB B CA CAC B AB C CA A AB CA U I A R U I A R I I A I I AI I I A•••••••••••⨯∠3===∠3⨯∠15===∠15=-=-∠3=∠-15==∠15=-=∠3-∠15=∠(3)00000308.6022228.60N A BC B C B C C I I U I I AR R I A••••••==⨯⨯∠-9=-===∠-9++=∠9，05.57760cos ==3cos 3331018.3 5.59700320.733320.737256.6192.4L L L L L L L I A P W U VI S U I V A I Z = = ϕ0.8ϕ⨯5.5⨯0.8==⨯=•∣Z∣===Ω/5.5/=∠=+ Ω2232.919331216380380L L P P P L P I AI AU I V U U V=====|Z |=+===00000000000380=22002200220103220010030030220103039.3039.3L A A A AB ABA A A A U V U V U I A R U I A R I A I I I AI A••'•'•'•''''•'''•••=∠∠∴===∠⨯∠3===∠3=⨯∠-3=∠∴=+=∠+∠=∠∴=设第三章电路的暂态分析(1)+-1R 2R U+-1i 100Vci22212111120(0)1000(0)(0)100(0)100100100(0) 1.0199(0)(0)1001000(0)0(0) 1.01c c c R R R R c t u U V t u u U V u V i A R u U u V u i A R i i i A--+-+++++++= == = === =====-=-=∴===-=-(2)+-1R 2R U+-1i ci cu12121112222100()()1199()()1()()99()0()()99R R c c R U i i AR R u i R V u i R V i Au u V∞=∞===++∞=∞=∞=∞=∞=∞=∞=（1）换路前：0t-=+-6V13R 41i Li +-c u34342341234123442123(0) 1.52(0) 1.51 1.5L c L R R R K R K R R R K i uA Ku i R uA K V --=+=Ω=Ω=+=Ω====⨯= （2）换路后0t +=(0)(0) 1.5(0)(0) 1.5L L c c i i mA u u V+-+-====+-6V13R 4R 1i L+-c i 1.5V12146 1.5(0) 2.2511(0)0(0)(0)(0) 2.25 1.50.75(0) 1.5 1.5 1.510c L L L i mAK Ki A i i i mA mA mA u i R mA K V++++++-==+==-=-==-=-⨯Ω=(2)t =∝+-6V13R 41i 1K Ω1K Ω1K Ω121236232c L L c L u Vi mAKi i mA i i u V(∝)=6⨯=(∝)==(∝)=(∝)=(∝)=0A (∝)=0A (∝)=0(1)求()c u +0 0(0)00(0)(0)0c c c t u V t u u V --+-+= ,= = ==(2)求()c u ∞()20c t u U V =∞,∞==（3）求τ2121212121661:112)22060.12R R K C C Z Z j cZ Z Z j c j c C C C C uF RC K s-==Ω//==ω=//==ωω(2∴=//==∴τ==Ω⨯20⨯10=(4)8.330.12()20(020)2020t t c u t ee V --=+-=-s/c u V/200t -=1R 3R 3K Ω6K Ω3K Ω+-2R 60V(0)10660(0)(0)60c c c u m k V u u V-+-=⨯===0t +=10mA13R 3K Ω6K Ω3K Ω+2R c u36=5366060(0)125C K K R K K Ki mAR K +⨯=Ω+--===-Ω总总t =∝10mA3R 6K Ω3K ΩR()0()0C C i u ∝=∝=1R 3R 3K Ω6K Ω3K ΩR[]20622100105521010()()(0)()060060()tc c c c t t R K RC K s u t u u u e ee V ----+--=Ωτ==Ω⨯⨯=⎡⎤∴=∝+-∝⎣⎦ =+-=[]210010()012012()t t c i t mA ee mA ---=+--=-60cu V/t s/t s/ci mA/-12（1）求(0),()c ci u++3131210(0)1005020(0)(0)505010050(0) 6.2544cc ccRt u U VR Rt u u VUi AR R--+-++= ,=⨯=⨯=+= ==--===++(2)求()()c ci u∞,∞,()0,()100c ct i A u U V=∞∞=∞==(3)求τ565612651021051021088210()0(6.250) 6.25()100(50100)10050t t c t t c R R R RC s i t ee A u t ee V -----⨯⨯--⨯⨯=+=Ωτ==⨯0.25=⨯∴=+-==+-=-0t -=+-2R 31i 2i c u +-1U11124(0)10544c R u u VR R -=⨯=⨯=++0t +=(0)(0)5c c u u V +-==+-2R 3R 1R cuci 2i U2212232250cc i i i U iR i R i R i R =+=++-= (0)0.625(0)0.3125c i mA i mA ++∴= =t =∝+-R 2R120312602244100100.4R R R R K K K R R R C K s-=+=Ω+Ω=Ω+τ==Ω⨯⨯=22122120.40.50.52.5 2.51()5 2.52()05()0.62544() 2.5(5 2.5)2.5 2.5()0(0.6250)()0.625(0.31250.625)c c t c t t c t t R u U VR R i U i mAR R K K u t e e Vi t e V e mAi t e -----∝=⨯=⨯=+∝=∝===+Ω+Ω∴=+- =+ =+-- =-0.625=+- 2.50.6250.3125t e mA- =-650.250.10(0)0()2050100.2()20(020)2020(0.1)0.1(0.1)20207.870.1(0.1)7.87c c tt c c c t u t u U V RC K s u t ee V t s t u e V t u V++----⨯--++= = =∝ ∝==τ==Ω⨯4⨯=∴=+-=- ≤= =-== =+-R+-U(0.1)(0.1)207.8712.13R c u U u V ++=-=-=()0R t u =∝ ∝=0600.11010.11010.10.1()0252254100.1()0(12.130)12.13(0.1)()20()()12.13(0.1)()20(7.8720)R t t R c t R c t c t u RR K R C K su t e e V t t u t U Vu t U u t e V t u t eV----+-+-=∝ ∝===Ωτ==Ω⨯⨯==+-= ≥=∝ ===-= ≥=+-36000.2100(0.2)0.0100.2,11010100.01(0.2)(0.2)100.2,(0.2)(0.2)10(0.2)(0.2)(0.2)01010,()0()0(100)10,0.20,(0)(0)0c i c i i c t t c i t RC s u u V t u u Vu u u V t u V u t ee V t t u u V ----++-+++-------=τ==⨯⨯⨯======∴=-=-=-=∞∞=∴=+--=-≥===001000.0100,(0)(0)0(0)(0)10,()0()0(100)10,00.2c i i t t t u u V u u V t u V u t ee V t +++++-======∞∞=∴=+-=≤≤0100u V/t s/0.2-10求(0)c u + ，(0),(0)BA V V ++0(6)0,(0)515250,(0)(0)1:10(0)125(0)660(0)0.31(0)6100.31 2.9(0)(0)1 1.9c c c B A B t u Vt u u VKVL i i i mA V V V V V-+++-++++++--==⨯=+===⨯++⨯--= =∴=-⨯= =-=求(),(),()cB A u V V ∞∞∞ 67127 2.3104.375106(6)()50.35 1.510525()6100.33()()()3 1.5 1.55(1025) 4.3754.37510010 4.37510() 1.5(1 1.5) 1.50.5() 1.5(1.9 1.5c B A B c t t c A u VV V V V u V R K RC s u t ee VV t -----⨯⨯--∞=⨯=⨯=++∞=-⨯=∞=∞-∞=-==//+=Ωτ==⨯⨯=⨯∴=+-=- =+-66662.310 2.3102.310 2.310) 1.50.4()3(2.93)30.1t t t t B e e V V t e e V-⨯-⨯-⨯-⨯=+ =+-=-2R 312i +-U i Li求(0)L i +31312331210.531040,(0)0.25150,(0)(0)0.24()0.3257.5()0.16215 3.7518.75100.5218.75()0.16(0.20.16)0.160.04L L L L t L U t i AR R t i i A U t i AR R R ii A R R R R L ms R i t ee ---++---⨯====++====∞,∞===+//+ ∞===+//=+=Ωτ===∴ =+-=+875t A(1)121212121212121212121)0.010.020.03(0),(0)0,(0)00,(0)(0)0(0)=(0)=0(),()6,()()2210.033,0.013()2(0L L L Z Z Z j L j L j L L L L L H i i t i A t i i A L i i A i i U t i i AR R L R R R sR i t ++--++-++=+=ω+ω=ω(+∴=+=+======∞∞=∞∞=∞===++=+=Ωτ===∴=+求断开：求1000.0110012)22()22t t t ee Ai t e A----=- =-（2）1010011112000.00512202020222500.022:()2()()26()320.010.0052()3(23)3:()2()()2()00.020.021()0(20)2tt tt L i t A i t i t A U i A R L s R i t e e AL i t A i t i t Ai A L s R i t ee A-+----+---= ==∞===τ====+-=- = ==∞=τ====+-=100.1220(0),(0)101201(0)(0)10220(),()110110.20.111()110(10110)110100()30,0.02L c L L t t U i i AR R R i i A U i t i A R R L s R R i t e e Ai t A t s+-+---===++++==∞=∞,∞===++τ===++∴=+-=- ==求求1(40')400'1000,(0) 2.5400,(0)(0) 2.5(0) 2.5'(0),'80,()0,()0140'40'5%:()0(2.50) 2.5ln 0.05'40600.0360't R tR t i A t i i A u R V u V R t i A u VL sR R t i t ee R R --++-++--++=======- ⎢⎢≤200≤Ω=∞∞=∞=τ==++=+-=≥--=Ω∴Ω≤≤80Ω求对应+00,(0)0,0(0)06()1225014.425014.40,0.057625014.4250,0.0288500L L L L t t i A t i A t i mAL R R R s R s--+==>===∞∞==τ==+=τ===Ωτ==设时，开关闭合时，时，0.05760.05760.02880.02880,() 2.4(0 2.4) 2.4 2.4250,()2(012)12126()6,0.0288ln 0.0212:02500.02t t L t t L L R i t e e R i t e ei t mA t ms R ms----==+-=-==+-=-==-=∴~Ω~延时：0.0166第四章常用半导体器件(1)∴⨯∴去掉得优先导通则V 截止,,10,0,9109,19A B DADB A F B D D U V U V D V D(2)∴⨯∴∴∴∴ 去掉得优先导通则V 导通,,6, 5.8,96 5.4,191196 5.81195.596 5.595.85.590.410.21110.62A B DA DB A FB AFBFF FFF F ABAB D D U V U V D V D V V V V V V V V V V I mA I mAII I mA(3)∴ ∴∴∴ 去掉得 优先导通,,5,5,551194.735 4.730.270.2710.54A B DA DB A B FFF F ABAB D D U V U V D D V V V V V I mA I mAII I mALR --+Z U RCU>反向击穿241228,LZRLZLZ R U U U VR R U VRL-+IU RL U +-8V R I RLI∴>80.08100:0.160.080.0880IZ RLZ R RLZ ZmU U I A R KCL I I I AmA I ILR -+IU RLU +-Z U > ∴>2反向击穿=2100L IZ IL Z I R U U U R R U V U VL R-+IU RL U +-10V R I RLI ∴∴∴⨯≤≤⨯∴⨯≤≤⨯∴≤≤3333:1010050050020500510301020510301050022.535R Z RL I Z Z ZLI ZI ZZ I I KCL I I I U U U I R R U I U I I U V U V(1)∆β∆∆β∆11122220500.80.410500.80.6C B C B I I I I(2)ββ1218 4.50.43847.50.8第五章 基本放大电路输出端等效电路-L R 2U 0r Ω∴∞ ∴Ω'00'0'001,11111.1100L L LLR K U VR U U r R U r R U Vr(1)β125024026CC B B C B CECCC C V I uA R I I mA U V I R V（2）∴ ∴β12432640CC CCE C BV mA R I mA U V I I(3)1206C BE C CEU U U U VR--+BR i •01U •+CI •bI •02U •ER cR （1）•••••ββββ⨯⨯011(1)(1)10020.98(1.41012)b cc u beEi b be b EU I R R A r R U I r I R（2）•••••ββββ⨯⨯02211(1)(1)10120.9(1.41012)b EEu beEi b be b EI R R U A r R U I r I R（3）•••••∠0⨯∠0∠180ω⨯∠0∠0ω 00011001000220210.9810.981.39sin(180)0.9910.991.4sin iu i u i U U A U u tmVU A U u t mVΩΩβ⨯Ωβ⨯∴Ωβ∴⨯01200,20lg 20046512100,20lg10040510.0520122400052626200(1)200(120)74611007463.7320121 3.738.2uLi m C B CC B B be E Cubeu beC CECC C C A dBmA U R K A dB I uA I I mAB V R K I mAr I R A r A r R K U V I R 7V分压偏置共射极放大电路（1）⨯⨯β212201236020301.52()12 1.5(32)4.51.52560B B CCB B B BEC E E CE CC C C E CBR U V VR R V V I I mA R U V I R R VI I uA(2)βΩ//⨯ΩΩ'026300(160) 1.361.5366088.21.361.363Lu be be u i be R A r r K A r r K r RCK(1)β⨯β⨯⨯⨯1295.2(1)755115095.2 4.7612(150)95.217.14CCB B EC B CECC E E V I uAR R I I mA U V I R V(2)β⨯//⨯//ββΩ//β//⨯//1Ω//Ωβ''''0(1)51(11)0.98472.8451(11)(1)(1) 4.8626200(150)472.844.86(1)75472.84(150)(1)19.3472.84757510.741150L u be LE B be iB be L be SR A r R I I mAr r R r R K r R r第六章 集成运算放大器及其应用（1）∴ ∴ ∴0000:i f f if L i LL iiiu u u u u u u u u u KCL R Ru u R R u R Aufu R（2）∴ ∴∴∴∴A 11''1'10''001000:(1)(1)iiiifE E EfF F I E E F E iEFc cc E EF EEc EF cF iEi i u uu u u u i R R KCL i i u R i i R R u R i R R R R u i R u i R i i i i i R u R i R u R R ufAu R R（3）00001i i ii i i u u uu uu u u u u u Auf u（4）∴∴∴∴11''0033'''0301303100:ii i ffi fi iii u u u u u uu i R R u u u i R R u u u u u i R KCL i i u u R R u R Aufu R(1)∴±±⨯±55520lg 100101313100.1310opp dmu AuAuU u VmVA(2)±⨯±5max 13100.0652dm idu I mA r∴0201222102212222122112211111fix A x A F A A x A F A A A x A A F A A F A F A F∴∴∴~Ω Ω∴~0101110066:6(1):01010:612FFF F i i u Vu u V uu uKCL R R R R u uuR R R K R K u V(a)∴改变对无影响00,0i i RiL uu u u u u u i iR Ru i RR i(b)改变对无影响00,0i iRL uu u i u i i RR i改变对无影响00000L iR L i R iiL u i R u u u i i u i R u i RR u i R R i作用时12,i i u ub1R FR ++'0u 2R 3R4R 1u 2i u∴∴⨯'12012'12012000123()1()222i i F i i F i i u u u u u R R R u u u R V R R作用时34,i i u ub1R FR ++∞''0u 2R 3R 4R 3i u 4i u||∴∴∴34343434343434''012''0''034'''00:0()2:2347375.52i i i i i i Fi i ii u uu u KCL R R R R u u u u u R R R R uu u KCL R R R u u uu u u u V u u u V。
《电工电子技术》练习与思考习题答案完整版机工版
模块一填空题1-1 电位高电位低电位1-2 5 401-3 11-4 相同相反1-5 线性电流电压功率1-6 开路短路开路判断题1-7 ×1-8 ×1-9 √1-10 √1-11 ×1-12 ×1-13 √1-14 √综合题1-15 （1）以A为参考点，V A=0V，V B=-3V，V C=-5V，U BA=-3V （2）以B为参考点，V A=3V，V B=0V，V C=-2V，U BA=-3V1-16（a）20W，耗能元件（b）-20W，电源（c）20W，耗能元件（d）-20W，电源1-17 I3=-5mA，I4=25mA I6=10mA，I7=10mA1-18 3mA，10V，负载1-19 略1-20 (a)2.5Ω，(b)5Ω1-21 11V1-22 I1=8/7A，I2=-3/7A,I3=-5/7A1-23 -1.8A1-24 7/12A模块二填空题2-1 u = 310sin(314t+π/6)V2-2 8A 314弧度／秒0.02秒50HZ -π/32-3 i= 310sin(314t+20°)A u = 100sin(314t+70°)V 50° u 50°2-4 380V22-5 8sin(314t-π/3)A2-6 相同滞后超前单项选择题2-7 B2-8 B2-9 C 2-10 B 2-11 B 2-12 A 2-13 C 2-14 A综合题2-15 最大值U m =2220V 频率 f =π2ω= 50Hz 初相ϕ=45°2-16 初相位-π/6 相位314t -π/62-17 (1)A I︒∠=3007.7 (2)V U ︒∠=3054.155相量图2-18 u 1+u 2=2206sin(314 t +30°)相量图2-19 27.5A 6050W2-20 i=72sin(314 t -30°)A Q=1540var i=3.52sin(628 t -30°)A2-21 I =0.49A i=0.492sin(314 t +120°)A I =0.98A2-22 i=82sin(314 t +110°)A P=512W Q =-616W S =801VA模块三填空题3-1 正峰值 A →B →C →A 3-2 为零 不为零3-3 P =3U P I P cos φ Q =3U P I P sin φ=√3U L I L sin φ S =√P 2+Q 2=3U P I P =√3U L I L p =3U P I P cos φ 常数3-4 三相对称 三相三线制 不论负载是星形还是三角形连接 三相四线制对称或不对称负载3-5 36 24 123-6 不接地 与零线接触 接地︒=30ϕ1U2U21U U+A t i )314sin(25.27=3-7 不同的保护同时存在选择题3-8 A D E G3-9 A A E C3-10 A BCD综合题3-11 略3-12 （1）4.4A 0 (2)7.62A 13.2A3-13 (1)22A 220V (2)19A 190V3-14 5.68A3-15 0.886 36.7∠27.6°Ω3-16 411.5kW 199.3kVar 457.2kV·A3-17 (1)1742.4W cosφ=0.6（2）5198.1W3-18 6.998V 0.117kW·h 10.5V 0.374kW·h3-19 星接 23232W 17424Var 29040 V·A3-20 0.86练习与思考4-1 答：不是4-2 答：减小到原来的1/44-3 答：N1和N2均减少到原来的1/5，则磁通将增加到5倍，因此励磁电流将大大增加，且因磁路饱和，电流将远远超过额定值而将绕组绝缘烧坏。

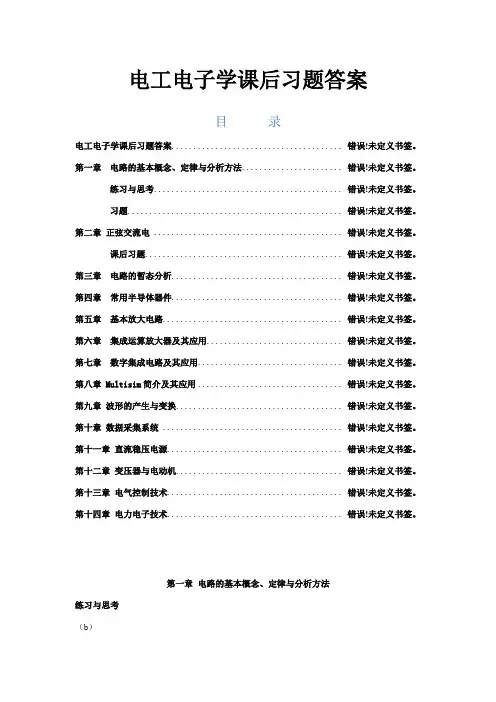

电工电子学课后习题答案
电工电子学课后习题答案目录电工电子学课后习题答案....................................... 错误!未定义书签。
第一章电路的基本概念、定律与分析方法....................... 错误!未定义书签。
练习与思考........................................... 错误!未定义书签。
习题................................................. 错误!未定义书签。
第二章正弦交流电 ........................................... 错误!未定义书签。
课后习题............................................. 错误!未定义书签。
第三章电路的暂态分析....................................... 错误!未定义书签。
第四章常用半导体器件....................................... 错误!未定义书签。
第五章基本放大电路......................................... 错误!未定义书签。
第六章集成运算放大器及其应用............................... 错误!未定义书签。
第七章数字集成电路及其应用................................. 错误!未定义书签。
第八章 Multisim简介及其应用................................. 错误!未定义书签。
第九章波形的产生与变换...................................... 错误!未定义书签。
第十章数据采集系统 ......................................... 错误!未定义书签。
电工学试题及答案
2021级第三学期《电工学》（专升本）在线作业练习交卷时间2022-07-01 10:13:21一、单选题（每题1分，共10道小题，总分值10分）1.相量的对应正弦量为：（）。
（1分）ABCD正确答案A您的答案是未作答回答错误展开2.如图所示，发出功率的元件是（）。
（1分）A电压源B电流源C电压源和电流源正确答案B您的答案是未作答回答错误展开3.用并联电容来提高感性负载的功率因数之后，电路中总有功功率和视在功率的变化是（）。
（1分）P不变，S减小P变大，S不变P不变，S变大P变大，S减小正确答案A您的答案是未作答回答错误展开4.磁感应强度的单位是（）。
（1分）韦伯特斯拉伏秒安培每米正确答案B您的答案是未作答回答错误展开5.纯电阻电路的功率因数为（）。
（1分）零1小于1正确答案B您的答案是未作答回答错误展开6.如将两只额定值为220V/100W的白炽灯串联接在220V的电源上，设灯电阻未变，每只灯消耗的功率为（）。
（1分）100W50W25W200W正确答案C您的答案是未作答回答错误展开7.作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上，则各相负载的电压( )。
（1分）不对称对称与负载有关系无法判定正确答案B您的答案是未作答回答错误展开8.在直流稳态时，电感元件上（）。
（1分）A有电流，有电压B有电流，无电压C无电流，有电压D无电流，无电压正确答案B您的答案是未作答回答错误展开9.当三相交流发电机的三个绕组连接成Y型时，若线电压，则相电压为（）。
（1分）ABCD正确答案A您的答案是未作答回答错误展开10.三相异步电动机转子的转速总是（）。
（1分）A与旋转磁场的转速相等B与旋转磁场的转速无关C比旋转磁场的转速低D比旋转磁场的转速高正确答案C您的答案是未作答回答错误展开二、填空题（每题2分，共10道小题，总分值20分）1.交流电压表所指示的数值是电压的①:值，有功功率表所指示的是交流电功率的②:值（2分）正确答案①有效②平均展开2.cosφ是有功功率P和视在功率S的①:，它表示一个负载，例如日光灯的电能应用情况的②:指标。
电工学课后习题解答
第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。
试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。
额定电压U N 和额定电流I N 。
三者间的关系为 P N =U N I N 。
额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。
解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===N N I U R Ω （2）开路状态下端电压U 0 等于 电源电动势E 。
U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。
白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。
电阻器的额定值包括电阻值和允许消耗功率。
解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A 073.01108N N N N N N U U R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800N N I U U R 该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。
1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。
电工电子学练习题及答案word精品
《电工电子学》练习题班级____________学号____________姓名____________南京工业大学二零一四年第1章电路的基本概念1. 1图中，五个元件代表电源或负载。
电压和电流的参考方向如图所示。
通过测量得知：I l = VA ,丨2 =6A，丨3 =10A , U i =140V , U 2 =—90V U = 60V，U 4 =—80V , U 5 = 30V，1.2 一电器的额定功率P N =1W，额定电压U N =100V。
今要接到200V的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作。
（1）电阻值5^1，额定功率2W ；（2）电阻值10K「，额定功率0.5W ；（3）电阻值20K. |，额定功率0.25W ；（4）电阻值10^1，额定功率2W。
1.3有一直流电源，其额定功率P N =200W，额定电压U N =50V，内阻R。
= 0.5门，负载电阻R可以调节，其电路如图所示。
试求（1）额定工作状态下的电流及负载电阻;（2）开路状态下的电源端电压；（3）电源短路状态下的电流。
1.4 在图示电路中，已知U i =10V , E l =4V , E2 = 2V，R i=4「，R^ ，R^ 51，1、2两点间处于开路状态，试计算开路电压U2。
题1.4的电路1.5求图示电路中开关S闭合和断开两种情况下a、b、c三点的电位。
题1.5的电路1.6求图示电路中A点的电位。
题1.6的电路电工电子学班级学号姓名第2章电路分析方法在图示电路中，R I=R2=R3=R4=30「，R5=60门，试求开关S断开和闭合时a和b之间的等效电题2.2的电路图2.1阻。
2.2用电源等效变换法求图示电路中6门电阻中的电流I。
题2.1的电路图2.3电路如图所示，已知 U si =24V , U S 2=16V , I S =1A , R I =R 2=81, R 3=4「。
试用支路电流法求各支路电流。
电工学部分习题参考答案
电工学部分习题参考答案第1章 习题习 题1-1 单项选择题1. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡串联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮2. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡并联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮3. 空间中有a 、b 、c 三点，已知V 2ab =U ，V 3bc =U ，求ac U 的电压。
（ ） A. 1V B. 5V C. －1V4. 已知V 2ab =U ，V 3bc =U ，如果以b 点作为电位参考点，求a 、b 、c 三点电位。
（ ）A ．a 点电位为0V ，b 点电位为2V ，c 点电位为3V B. a 点电位为2V ，b 点电位为0V ，c 点电位为3V C ．a 点电位为2V ，b 点电位为0V ，c 点电位为-3V D. a 点电位为5V ，b 点电位为3V ，c 点电位为0V 5. 如图所示，A 10S =I ，V 5S =U ，Ω=1R ，问电压源和电流源各起什么作用。
（ ）A ．电压源起负载作用，电流源起电源作用。
B ．电压源起电源作用，电流源起电源作用。
C. 电压源起电源作用，电流源起负载作用。
1-2 判断题（正确的请在每小题后的圆括号内打“√”，错误的打“×”）1. 如果没有参考方向，只说某支路中的电流为-1A ，这种说法没有意义。
（ ）2. 电路中某两点的电位很高，因此这两点间的电压也很高。
（ ）图 习题1-1（5）图S2图 习题1-3图3. 实际电流源允许开路运行，它对外不输出功率，自身也不消耗功率。
（ ）4. 电压和电位的单位都是伏特，但是它们在概念上没有联系。
《电工电子技术》习题参考答案机工版
《电工电子技术》习题参考答案丁卫民编2021.7《电工电子技术》习题参考答案模块1 直流电路一、填空题1-1 电路 ， 短路 负载 1-2 正电荷 1-3 变化 不变 1-4 10 1-5 14R 1-6 电流热效应 1-7 电流 通电时间 1-8 增大 减小 1-9 小 1-10 满载 轻载 过载 1-11 反比 1-12 大于 ，小于 1-13 60，11.25二、判断题1-14 × 1-15 √ 1-16 × 1-17√ 1-18√ 1-19 × 1-20 × 1-21×四、简答题1-22 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制1-23 额定、断路、短路 略1-24 正比关系即欧姆定律：RU I = 1-25 22U P UI I R R === 五、计算题1-26 Ω===19362522022N N P U R W R U P 25.6193611022=== 1-27（1）后者大 （2）前者 后者 （3）前者1-28 0.5I A = 200R =Ω1-29 图（a ）中1U 测的灯L 2两端电压，图（b ）中2U 测的灯L 1两端电压，图（c ）中3U 测的灯L 1和灯L 2串联后两端电压。
（表正负极性未标）模块2 电容与电感2-1 电容在直流电路中充电稳定后电路中电流为零,即容抗为无穷大2-2 电感在直流电路中对电流阻碍作用为零,即感抗为零3-3 )(1025101052121662J CU W C --⨯=⨯⨯⨯==模块3 正弦交流电路一、填空题3-1 正弦表达式即解析式 3-2 50HZ ，0.02s 3-3反相 3-4 21 3-5 旋转矢量法 3-6 模 角速度 幅角3-7 100 3-8 相同 超前 3-9 感抗， 欧姆 3-10正 3-11视在功率 3-12 相同 滞后 3-13 容抗 X C ，欧姆 3-14 反 反 3-15 功率因数 利用率 3-17 频率 相位 3-18 端线 中 地线 三相四线 3-19 3倍 3-20 火线与中线 3-21 火线与火线 3-22 中线 三相三线 3-23 3倍 64． 380、150°、220、120°、220、-120° 3-24 断路、开关、熔断器二、判断题3-25 × 3-26 × 3-27 × 3-28 × 3-29√ 3-30 √三、简答题3-31 最大值、角频率、初相3-32 交流电每重复一次变化所需要的时间称为周期，用字母T 表示，交流电一秒内重复变化的次数称为频率，用字母f 表示， 两者互为倒数关系即fT T f 11==或3-33电容在直流电路中充电稳定后电路中电流为零,即容抗为无穷大3-34电感在直流电路中对电流阻碍作用为零,即感抗为零3-35 不同点：三相四线制电路可以提供两组不同的对称电压，可以连接照明等单相负载和三相负载；三相三线制电路只有负载对称时，相电压才对称，只能用于连接三相动力负载。
电工学与工业电子学
第二节
三相异步电动机的直接起动和点动控制
一、直接起动控制电路
1. 电路组成及各器件作用 （1）实际位置安装布线图：
主电路： 空气开关QS： 作用 大熔断器FU1 短路保护 对主电路起 起电源隔离
