用热敏电阻测量温度
使用热敏电阻测量温度的步骤
使用热敏电阻测量温度的步骤在我们的日常生活和工作中，测量温度是非常常见的一项任务。
为了准确测量温度，热敏电阻是一种常用且有效的测量工具。
热敏电阻利用材料在温度变化下电阻值的变化来测量温度。
接下来，本文将为您介绍使用热敏电阻测量温度的步骤。
第一步：准备工作使用热敏电阻测量温度之前，我们需要准备相关的工具和材料。
首先，我们需要一根热敏电阻，确保其质量可靠且测量范围适宜。
其次，我们需要一台数字万用表或其他适用的测量仪器。
此外，还需要一台恒温器或其他稳定的温度控制设备，用来提供不同温度环境。
第二步：连接电路将热敏电阻与测量仪器连接起来是测量温度的关键步骤。
首先，将热敏电阻的两个引脚分别连接到万用表的两个测试插孔上。
确保连接稳固而且接触良好。
然后，将万用表调整为电阻测量模式，并选择适当的量程。
确保仪器设置正确，以获得准确的测量结果。
第三步：设置温度在开始测量之前，我们需要确定测试的温度范围。
使用恒温器或稳定的温度控制设备，将温度控制在适当的范围内。
此时，热敏电阻的电阻值将与环境温度相对应。
请注意，温度的变化应该是逐渐的，以免影响测量的准确性。
第四步：记录数据在进行实际测量之前，我们需要记录一些基础数据。
首先，测量起始温度时的热敏电阻的电阻值。
然后，在温度变化时，定期测量电阻值并记录下来。
请注意，测量的时间间隔应适当，以确保准确性与实时性的平衡。
第五步：绘制曲线根据记录的数据，我们可以绘制出热敏电阻与温度之间的关系曲线。
使用适当的软件或绘图工具，将温度表示在横轴上，将电阻值表示在纵轴上。
通过曲线的走势，我们可以推导出电阻值与温度之间的数学关系，从而可以准确地测量未知温度下的电阻值。
第六步：验证与校准在使用热敏电阻测量温度之后，我们需要进行验证和校准工作。
通过与其他可靠的温度测量仪器进行对比，可以验证我们的测量结果的准确性。
如果有需要，我们可以对热敏电阻进行校准，以提高测量的准确性和可靠性。
总结使用热敏电阻测量温度是一项简单且有效的测量方法。

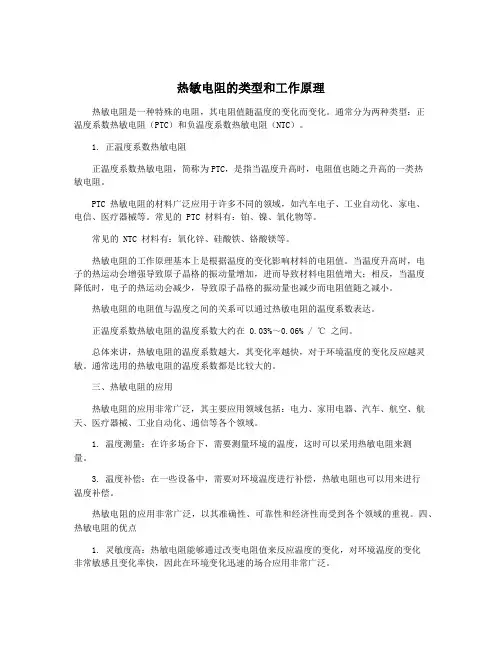

热敏电阻的类型和工作原理
热敏电阻的类型和工作原理热敏电阻是一种特殊的电阻，其电阻值随温度的变化而变化。
通常分为两种类型：正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）。
1. 正温度系数热敏电阻正温度系数热敏电阻，简称为PTC，是指当温度升高时，电阻值也随之升高的一类热敏电阻。
PTC 热敏电阻的材料广泛应用于许多不同的领域，如汽车电子、工业自动化、家电、电信、医疗器械等。
常见的 PTC 材料有：铂、镍、氧化物等。
常见的 NTC 材料有：氧化锌、硅酸铁、铬酸镁等。
热敏电阻的工作原理基本上是根据温度的变化影响材料的电阻值。
当温度升高时，电子的热运动会增强导致原子晶格的振动量增加，进而导致材料电阻值增大；相反，当温度降低时，电子的热运动会减少，导致原子晶格的振动量也减少而电阻值随之减小。
热敏电阻的电阻值与温度之间的关系可以通过热敏电阻的温度系数表达。
正温度系数热敏电阻的温度系数大约在 0.03%～0.06% / ℃ 之间。
总体来讲，热敏电阻的温度系数越大，其变化率越快，对于环境温度的变化反应越灵敏。
通常选用的热敏电阻的温度系数都是比较大的。
三、热敏电阻的应用热敏电阻的应用非常广泛，其主要应用领域包括：电力、家用电器、汽车、航空、航天、医疗器械、工业自动化、通信等各个领域。
1. 温度测量：在许多场合下，需要测量环境的温度，这时可以采用热敏电阻来测量。
3. 温度补偿：在一些设备中，需要对环境温度进行补偿，热敏电阻也可以用来进行温度补偿。
热敏电阻的应用非常广泛，以其准确性、可靠性和经济性而受到各个领域的重视。
四、热敏电阻的优点1. 灵敏度高：热敏电阻能够通过改变电阻值来反应温度的变化，对环境温度的变化非常敏感且变化率快，因此在环境变化迅速的场合应用非常广泛。
2. 高精度：热敏电阻具有较高的温度测量精度，可以测量精度高达±0.5°C。
3. 经济实用：热敏电阻的成本相比其他传感器较为低廉，适用于大规模应用，经济实用。

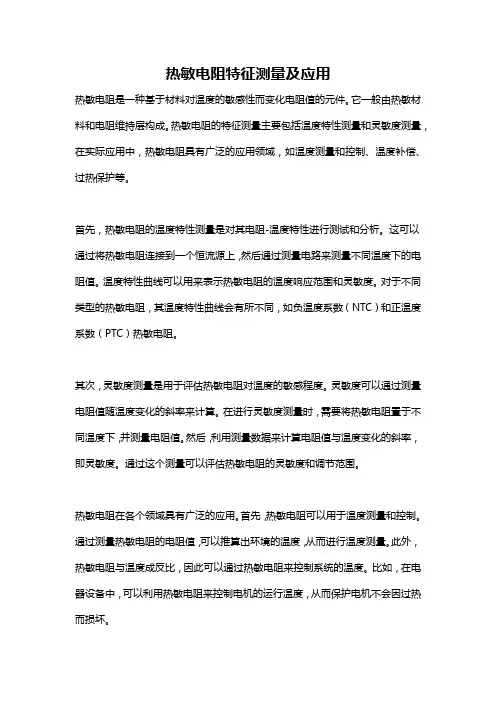

热敏电阻特征测量及应用
热敏电阻特征测量及应用热敏电阻是一种基于材料对温度的敏感性而变化电阻值的元件。
它一般由热敏材料和电阻维持层构成。
热敏电阻的特征测量主要包括温度特性测量和灵敏度测量，在实际应用中，热敏电阻具有广泛的应用领域，如温度测量和控制、温度补偿、过热保护等。
首先，热敏电阻的温度特性测量是对其电阻-温度特性进行测试和分析。
这可以通过将热敏电阻连接到一个恒流源上，然后通过测量电路来测量不同温度下的电阻值。
温度特性曲线可以用来表示热敏电阻的温度响应范围和灵敏度。
对于不同类型的热敏电阻，其温度特性曲线会有所不同，如负温度系数（NTC）和正温度系数（PTC）热敏电阻。
其次，灵敏度测量是用于评估热敏电阻对温度的敏感程度。
灵敏度可以通过测量电阻值随温度变化的斜率来计算。
在进行灵敏度测量时，需要将热敏电阻置于不同温度下，并测量电阻值。
然后，利用测量数据来计算电阻值与温度变化的斜率，即灵敏度。
通过这个测量可以评估热敏电阻的灵敏度和调节范围。
热敏电阻在各个领域具有广泛的应用。
首先，热敏电阻可以用于温度测量和控制。
通过测量热敏电阻的电阻值，可以推算出环境的温度，从而进行温度测量。
此外，热敏电阻与温度成反比，因此可以通过热敏电阻来控制系统的温度。
比如，在电器设备中，可以利用热敏电阻来控制电机的运行温度，从而保护电机不会因过热而损坏。
其次，热敏电阻可以用于温度补偿。
在某些电子设备中，温度的变化可能会导致电路的性能变化。
为了补偿温度对电路性能的影响，可以使用热敏电阻作为温度补偿元件。
通过监测环境温度的变化，可以通过调整热敏电阻的电阻值来实现对电路性能的补偿，从而提高电路的稳定性和精度。
此外，热敏电阻还可以用于过热保护。
在一些高温环境下，设备的温度可能会过高，导致设备损坏或者危险。
为了防止这种情况的发生，可以使用热敏电阻来进行过热保护。
当设备温度超过设定的阈值时，热敏电阻的电阻值会发生变化，从而触发过热保护措施，比如切断电源或者触发报警系统。
NTC热敏电阻的作用
NTC热敏电阻的作用
一、NTC热敏电阻的基本原理
1.温度测量
2.温度补偿和控制
NTC热敏电阻可以用于测量和控制电子设备中的温度。
当电子设备受到外部环境温度的影响时，电阻的变化可以用来补偿电路的工作点。
这样可以使电子设备能够在不同的温度条件下保持稳定的工作状态。
NTC热敏电阻也可以用于通过改变电路的工作状态来实现温度控制。
3.温度保护
4.温度补偿
在一些应用中，温度的变化会影响电路元件的性能，例如晶体振荡器的频率受温度变化的影响。
通过使用NTC热敏电阻进行温度补偿，可以对电路进行校准，以提高性能稳定性。
5.环境监测
三、NTC热敏电阻的应用领域
1.家电领域
2.汽车领域
汽车领域是NTC热敏电阻的重要应用领域之一、它可以用于测量车内外的温度、发动机温度等。
通过对温度的检测和控制，可以保证车辆的安全性能和可靠性。
3.工业控制
4.医疗设备
医疗设备中的一些关键参数，如体温、血液温度等，需要用到温度测量和控制。
NTC热敏电阻可以用于这些应用，以确保医疗设备的准确性和安全性。
总结：
NTC热敏电阻具有温度敏感性和负温度系数的特性，广泛应用于温度测量、控制和保护等领域。
它在各个行业中发挥着重要的作用，提高了设备的性能稳定性和安全性能。
随着科技的发展，NTC热敏电阻的应用领域还将不断扩大和深化。

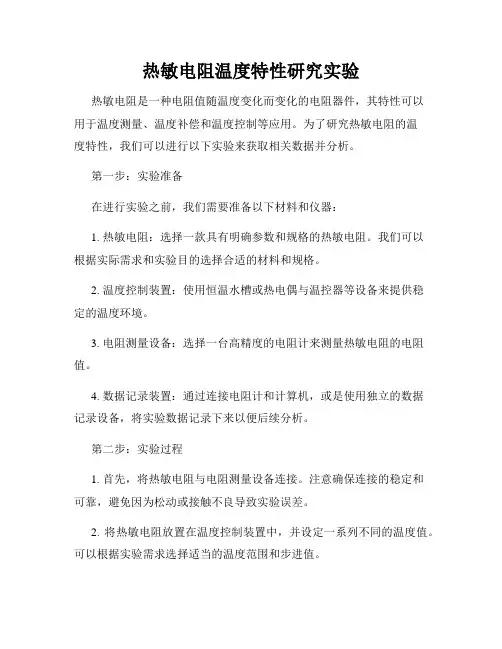

热敏电阻温度特性研究实验
热敏电阻温度特性研究实验热敏电阻是一种电阻值随温度变化而变化的电阻器件，其特性可以用于温度测量、温度补偿和温度控制等应用。
为了研究热敏电阻的温度特性，我们可以进行以下实验来获取相关数据并分析。
第一步：实验准备在进行实验之前，我们需要准备以下材料和仪器：1. 热敏电阻：选择一款具有明确参数和规格的热敏电阻。
我们可以根据实际需求和实验目的选择合适的材料和规格。
2. 温度控制装置：使用恒温水槽或热电偶与温控器等设备来提供稳定的温度环境。
3. 电阻测量设备：选择一台高精度的电阻计来测量热敏电阻的电阻值。
4. 数据记录装置：通过连接电阻计和计算机，或是使用独立的数据记录设备，将实验数据记录下来以便后续分析。
第二步：实验过程1. 首先，将热敏电阻与电阻测量设备连接。
注意确保连接的稳定和可靠，避免因为松动或接触不良导致实验误差。
2. 将热敏电阻放置在温度控制装置中，并设定一系列不同的温度值。
可以根据实验需求选择适当的温度范围和步进值。
3. 保持每个温度值下的稳定状态，等待热敏电阻达到热平衡。
这样确保测量的数据准确可靠。
4. 使用电阻计测量每个温度下热敏电阻的电阻值，并记录下来。
为了提高准确度，可以对每个温度值进行多次测量并取平均值。
5. 根据实验需要，可以重复多次实验以获得更加可靠的数据。
第三步：实验数据分析与应用1. 整理实验数据，将测量得到的热敏电阻电阻值与相应的温度值进行对应。
2. 基于这些数据，我们可以绘制出热敏电阻的温度特性曲线，其中横轴表示温度，纵轴表示电阻值。
通过曲线的形状和趋势，我们可以分析出热敏电阻的温度响应特性和敏感度。
3. 进一步，我们可以根据实验数据和温度特性曲线，开发出与热敏电阻相关的温度测量、控制和补偿等应用。
例如，使用热敏电阻的温度特性来实现恒温控制系统、电子温度计或温度补偿技术。
其他专业性角度：1. 理论分析：可以通过数学模型和物理方程来解释和解析热敏电阻的温度特性。
例如，通过电阻和温度之间的数学关系，可以计算出电阻值随温度变化的速率或曲线斜率。

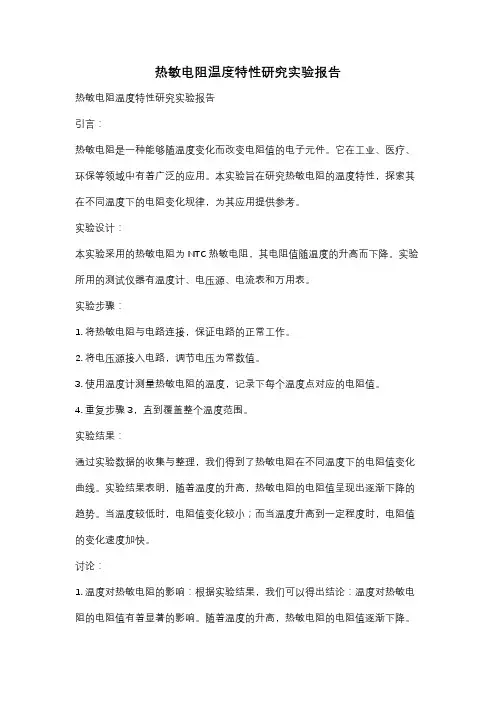

热敏电阻温度特性研究实验报告
热敏电阻温度特性研究实验报告热敏电阻温度特性研究实验报告引言：热敏电阻是一种能够随温度变化而改变电阻值的电子元件。
它在工业、医疗、环保等领域中有着广泛的应用。
本实验旨在研究热敏电阻的温度特性，探索其在不同温度下的电阻变化规律，为其应用提供参考。
实验设计：本实验采用的热敏电阻为NTC热敏电阻，其电阻值随温度的升高而下降。
实验所用的测试仪器有温度计、电压源、电流表和万用表。
实验步骤：1. 将热敏电阻与电路连接，保证电路的正常工作。
2. 将电压源接入电路，调节电压为常数值。
3. 使用温度计测量热敏电阻的温度，记录下每个温度点对应的电阻值。
4. 重复步骤3，直到覆盖整个温度范围。
实验结果：通过实验数据的收集与整理，我们得到了热敏电阻在不同温度下的电阻值变化曲线。
实验结果表明，随着温度的升高，热敏电阻的电阻值呈现出逐渐下降的趋势。
当温度较低时，电阻值变化较小；而当温度升高到一定程度时，电阻值的变化速度加快。
讨论：1. 温度对热敏电阻的影响：根据实验结果，我们可以得出结论：温度对热敏电阻的电阻值有着显著的影响。
随着温度的升高，热敏电阻的电阻值逐渐下降。
这是因为在高温下，热敏电阻内部的电导率增加，电子的运动能力增强，从而导致电阻值的降低。
2. 热敏电阻的应用：热敏电阻的温度特性使其在许多领域中得到了广泛的应用。
例如，在温度控制系统中，热敏电阻可以用来检测环境温度，并通过控制电路来实现温度的自动调节。
此外，热敏电阻还可以用于温度计、温度补偿电路等方面。
结论：通过本次实验，我们对热敏电阻的温度特性有了更深入的了解。
实验结果表明，热敏电阻的电阻值随温度的升高而下降。
这一特性使得热敏电阻在许多领域中有着广泛的应用前景。
对于今后的研究和应用，我们可以进一步探索热敏电阻的温度特性，优化其性能，并将其应用于更多的领域中，为人们的生活和工作带来更多便利。
热敏电阻的测温原理
热敏电阻的测温原理
热敏电阻的测温原理是通过测温元件本身的热容，将测量温度转变为电信号，并放大后再将信号传递给显示仪表。
该测温原理实际上是一种热传感技术。
热传感技术的基本原理是利用材料对温度敏感的特性，采用物理、化学或生物学方法对温度进行检测，并将检测结果转换为电信号，再通过显示仪表将信号显示出来。
热敏电阻测温元件主要由感温片、绝缘膜和基片三部分组成。
感温片是一种中间为金属丝的管状电阻器，它的两端分别接在被测温度下的金属丝上，并在金属丝上涂有一层绝缘膜。
当金属丝的温度变化时，热敏电阻内部产生感应电流，这种电流的大小与温度成正比。
在感温片两端加上一定电压时，就可以将感应电流转变成与温度成正比的电势，该电势称为该感温片的热容。
当感温片受到外界温度变化影响时，内部产生感应电流的大小与温度有关，即热敏电阻内阻随温度升高而减小。
因此，当热敏电阻被测温度升高时，其内部感应电流发生变化，从而使该电阻两端的电压发生变化。
—— 1 —1 —。
ntc热敏电阻与温度的对应关系
ntc热敏电阻与温度的对应关系标题：NTC热敏电阻与温度的对应关系导言：NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感元件，其电阻值随温度的变化而变化。
本文将详细探讨NTC热敏电阻与温度的对应关系，并介绍其工作原理、应用领域以及特点。
一、NTC热敏电阻的工作原理NTC热敏电阻是一种半导体材料制成的温度敏感器件，其电阻值与温度成负相关。
其工作原理基于半导体材料的温度特性，即当温度升高时，半导体材料中的载流子浓度增加，电阻值相应减小；反之，当温度降低时，电阻值增加。
这种负温度系数特性使得NTC热敏电阻在温度测量和温度补偿等领域有广泛应用。
二、NTC热敏电阻的应用领域1. 温度测量与控制：由于NTC热敏电阻的电阻值与温度成负相关，因此可以通过测量其电阻值来间接获得温度信息。
在温度测量和控制方面，NTC热敏电阻被广泛应用于电子设备、家用电器、汽车工业等领域。
2. 温度补偿：许多电子元器件的性能随温度的变化而发生变化，因此需要进行温度补偿以保证其正常工作。
NTC热敏电阻可以作为温度传感器，通过检测环境温度变化，提供温度补偿信号，从而提高电子设备的性能稳定性。
3. 温度保护：在某些应用中，当温度超过设定阈值时，需要采取措施来保护电路或设备。
NTC热敏电阻可以作为过温保护元件，通过检测环境温度，当温度超过一定范围时，触发相应的保护措施，从而防止设备过热损坏。
三、NTC热敏电阻的特点1. 灵敏度高：NTC热敏电阻对温度变化非常敏感，能够准确地反映温度的变化情况。
2. 响应速度快：由于材料本身的特性，NTC热敏电阻具有较快的响应速度，能够迅速反应温度的变化。
3. 温度范围宽：NTC热敏电阻的温度范围一般较宽，可以覆盖从低温到高温的大部分应用场景。
4. 稳定性好：NTC热敏电阻具有良好的稳定性，长期使用不易失效，能够满足工业领域对于稳定性的要求。
热敏电阻温度特性实验报告
热敏电阻温度特性实验报告热敏电阻温度特性实验报告引言：热敏电阻是一种常用的电子元件，其电阻值会随着温度的变化而发生变化。
了解热敏电阻的温度特性对于电子设备的温度测量和控制至关重要。
本实验旨在通过测量热敏电阻的温度特性曲线，探究其电阻值与温度之间的关系。
实验材料和方法：材料：热敏电阻、直流电源、数字万用表、温度计、恒温水槽、温度控制器、导线等。
方法：1. 将热敏电阻与直流电源、数字万用表连接，组成电路。
2. 将温度计放置在恒温水槽中，并通过温度控制器控制水槽的温度。
3. 将热敏电阻放置在水槽中，使其与水温保持一致。
4. 通过调节温度控制器，使水槽的温度从低到高逐渐升高。
5. 每隔一段时间，记录热敏电阻的电阻值和相应的温度。
实验结果：在实验过程中，我们记录了热敏电阻的电阻值和相应的温度，并绘制了电阻-温度曲线图。
实验结果显示，热敏电阻的电阻值随着温度的升高而减小，呈现出明显的负温度系数特性。
随着温度的升高，电阻值的变化越来越明显，呈现出非线性的趋势。
讨论与分析：热敏电阻的温度特性是由其材料的特性决定的。
一般来说，热敏电阻的材料是半导体材料，其电阻值与材料的导电性质和能带结构有关。
在低温下，半导体材料中的载流子浓度较低，电阻值较大；随着温度的升高，载流子浓度增加，电阻值减小。
这种负温度系数特性使得热敏电阻在温度测量和控制中有着广泛的应用。
此外，热敏电阻的温度特性还受到环境因素的影响。
例如，温度的变化速率、湿度等因素都会对热敏电阻的温度特性产生一定的影响。
因此，在实际应用中，我们需要根据具体的环境条件对热敏电阻的温度特性进行修正和校准。
结论：通过本实验，我们成功地测量了热敏电阻的温度特性，并得到了电阻-温度曲线。
实验结果表明，热敏电阻的电阻值随着温度的升高而减小，呈现出负温度系数特性。
这一特性使得热敏电阻在温度测量和控制中具有重要的应用价值。
然而，需要注意的是，热敏电阻的温度特性受到环境因素的影响，因此在实际应用中需要进行修正和校准。
温度传感器工作原理
温度传感器工作原理温度传感器是一种用于测量环境温度的设备，它可以将温度转化为电信号，以便于数字化处理和显示。
温度传感器的工作原理是基于物质的热学性质，通过测量物质在不同温度下的特定物理性质的变化来实现温度的测量。
常见的温度传感器有热敏电阻、热电偶、红外线传感器等。
下面将分别介绍这些温度传感器的工作原理。
1. 热敏电阻。
热敏电阻是一种电阻值随温度变化而变化的电阻元件。
它的工作原理是基于热敏材料的电阻随温度的变化而变化。
当温度升高时，热敏电阻的电阻值会减小；当温度降低时，电阻值会增加。
这种特性使得热敏电阻可以用来测量温度。
通常情况下，热敏电阻会被安装在一个稳定的电路中，通过测量电阻值的变化来确定环境温度。
2. 热电偶。
热电偶是由两种不同金属或合金材料组成的导线，它的工作原理是基于两种不同材料在温度变化下产生的电动势。
当两种不同材料的接触点处于不同温度时，会产生一个电动势，这个电动势的大小与两种材料的温度差有关。
通过测量这个电动势的大小，可以确定两种材料接触点的温度差，从而得到环境的温度。
3. 红外线传感器。
红外线传感器是一种利用红外线辐射来测量物体表面温度的传感器。
它的工作原理是基于物体表面温度与其红外辐射的关系。
物体的表面温度越高，其红外辐射的能量越大。
红外线传感器通过测量物体表面的红外辐射能量来确定物体的温度。
这种传感器通常被应用于需要远距离、非接触式测温的场合。
综上所述，温度传感器的工作原理是基于物质的热学性质来实现温度的测量。
不同类型的温度传感器通过不同的原理来实现温度的测量，但它们的共同目标是将温度转化为电信号，以便于数字化处理和显示。
温度传感器在工业控制、医疗设备、家用电器等领域都有着广泛的应用，它们的工作原理的深入理解对于提高温度测量的准确性和稳定性具有重要意义。
热电阻温度计
热电阻工作电流应小于规定值，否则因过大电流造 成自热效应，产生附加误差。
热电阻分度号必须与显示仪表调校时分度号相向。
四、半导体热敏电阻
（Semiconductor Heat-sensitive Resistance）
工作原理：
是利用半导体材料的电阻随温度显 著变化这一特性制成的感温元件。
由某些金属氧化物按一定的配方比 例压制烧结而成。
热敏热电阻温度特性
➢ 负温度系数(NTC)热敏电阻（阻值随温度升高而显著减少） 采用MnO2、Mn(NO3)4、CuO、Cu(NO3)2等化合物制造； ➢ 正温度系数(PTC)热敏电阻 采用NiO2、ZrO2等化合物制造； ➢ 临界温度(CTR)热敏电阻 当温度超过某一数值后，电阻会急剧增加或减少。
➢ 铜电阻的分度号
Cu50 和 Cu100
（3）镍热电阻（Ni）
➢ 特点：电阻温度系数大，灵敏度高。 ➢ 测温范围是－60～＋180℃，主要用
于较低温域。 ➢ 镍电阻的分度号有Ni100、Ni300和
Ni500
热电阻的主要技术性能
例：用分度号Cu100的铜电阻温度计测得 发电机冷却水温度为56℃，但检定时确 知铜热电阻的R0＝100.8Ω ，电阻温度
[提示] 利用公式
RT AeB /T
[解]
B
RT A e T
dRT
dT
B
AeT
B T2
RT
B T2
代入已知数据，即可求得A和B的值
A=0.000043092 (Ω); B=4296.8 (K)
再利用公式求得，RT在50℃(即50＋273.15K)时 的阻值为25.64 Ω 。
用热敏电阻测量温度-实验报告
实验题目：用热敏电阻测量温度实验目的：了解热敏电阻的电阻-温度特性和测温原理，掌握惠斯通电桥的原理和使用方法，学习坐标、曲线改直的技巧和用异号法消除零点误差等方法。
实验原理：1、半导体热敏电阻的电阻-温度特性某些金属氧化物半导体（如：Fe 3O 4、MgCr 2O 4等）的电阻与 温度关系满足式（1）：TBT e R R ∞= （1） 金属的电阻与温度的关系满足（2）：)](1[1212t t a R R t t -+= （2）根据定义，电阻的温度系数可由式（3）来决定：dtdR R a tt 1=（3）两种情况的电阻温度曲线如又图（1）图（2）所示。
热敏电阻的电阻-温度特性与金属的电阻-温度特性比较，有 三个特点：（1） 热敏电阻的电阻-温度特性是非线性的（呈指数下降），而金属的电阻-温度特性是线性的。
（2） 热敏电阻的阻值随温度的增加而减小，因此温度系数是负的（2TB a ∝）。
金属的温度系数是正的（dt dR a /∝）。
（3） 半导体电阻对温度变化的反应比金属电阻灵敏得多。
这些差异的产生是因为当温度升高时，原子运动加剧，对金属中自由电子的运动有阻碍作用，故金属的电阻随温度的升高而呈线性缓慢增加；而在半导体中是靠空穴导电，当温度升高时，电子运动更频繁，产生更多的空穴，从而促进导电。
2、惠斯通电桥的工作原理原理图如右图所示：若G 中检流为0，则B 和D 等势，故此时021R R R R x =，在检流计的灵敏度范围内得到R x 的值。
当B 和D 两点电位相等时，G 中无电流通过，电桥便达到了平衡。
平衡时必有021R R R R x =，R 1/R 2和R 0都已知，R x 即可求出。
R 1/R 2称电桥的比例臂。
021R R R R x =是在电桥平衡的条件下推导出来的。
电桥是否平衡是由检流计有无偏转来判断的,而检流计的灵敏度总是有限的。
引入电桥灵敏度S ，定义为：xx R R nS /∆∆=（4）式中ΔR x 指的是在电桥平衡后R x 的微小改变量（实际上待测电阻R x 若不能改变，可通过改变标准电阻R 0来测电桥灵敏度），Δn 越大，说明电桥灵敏度越高，带来的测量误差就越小。
热敏电阻测温电路
热敏电阻测温电路概述热敏电阻（thermistor）是一种将温度变化转化为电阻变化的传感器。
热敏电阻测温电路是一种常见的温度测量方法，通过读取热敏电阻的电阻值来确定温度。
本文将介绍热敏电阻测温电路的工作原理、电路设计以及使用注意事项。
工作原理热敏电阻的电阻值与温度呈负相关关系，温度升高时电阻值减小，温度降低时电阻值增加。
这是因为热敏电阻的电阻值受其内部材料温度相关性的影响。
常见的热敏电阻有两种类型：PTC（正温度系数）和NTC （负温度系数）。
PTC热敏电阻的电阻值随温度升高而增加，而NTC热敏电阻的电阻值随温度升高而减小。
热敏电阻测温电路利用了热敏电阻温度-电阻特性的这一特点，通过测量电阻值来间接确定温度。
电路设计热敏电阻测温电路一般由以下几部分组成：1.热敏电阻：选择适当的热敏电阻类型和参数，根据测量范围和精度要求进行选择。
2.偏置电阻：为了减小热敏电阻的电阻变化对测量结果的影响，一般需要在热敏电阻和测量电路之间加入一个偏置电阻。
3.电桥：为了提高测量精度，常常使用电桥电路来测量热敏电阻的电阻值。
电桥电路一般由热敏电阻、偏置电阻和参考电阻组成。
4.读取电路：读取电桥电路的输出电压，通过将输出电压与参考电压进行比较，可以得到热敏电阻的电阻值，从而确定温度。
使用注意事项在设计和使用热敏电阻测温电路时，需要注意以下几点：1.热敏电阻的特性：了解选用的热敏电阻的温度-电阻特性，以及其额定工作范围和精度。
2.偏置电阻的选择：根据热敏电阻的特性和设计要求，选择适当的偏置电阻，以使热敏电阻的电阻变化对测量结果的影响最小化。
3.电桥电路的设计：根据热敏电阻的特性和设计要求，设计适当的电桥电路，以提高测量精度。
4.温度补偿：热敏电阻的温度-电阻特性可能受到环境温度的影响，在一些应用中，可能需要进行温度补偿以提高测量精度。
5.输出接口：根据实际需求，选择合适的输出接口（如模拟电压输出或数字信号输出），以便接入其他设备或系统。
空调测温传感器原理
空调测温传感器原理
空调测温传感器的原理是利用热敏电阻或热敏电容等材料的温度特性来测量空气温度。
具体原理如下：
热敏电阻原理：
热敏电阻是一种温度敏感性较高的电阻，其电阻值随温度的变化而改变。
当电流通过热敏电阻时，电阻的温度升高会导致电阻值的增加，反之亦然。
空调测温传感器将热敏电阻与电路连接，根据电阻值的变化来反映空气温度的变化。
热敏电容原理：
热敏电容是一种材料，其电容值随温度的变化而发生改变。
当电容与电路连接时，电容的温度升高会导致电容值的增加，反之亦然。
空调测温传感器通过测量电容值的变化来推断空气温度的变化。
通过以上原理，空调测温传感器可以将热敏电阻或热敏电容与电路连接，在空气中测量温度，并将温度值传递给空调系统。
空调系统根据测得的温度值来调节风量、制冷或制热等参数，以保持空调环境的舒适度。
NTC热敏电阻原理及应用详解
NTC热敏电阻原理及应用详解NTC（Negative Temperature Coefficient）热敏电阻是一种温度敏感电阻，其阻值与温度呈负相关关系。
随着温度的升高，NTC热敏电阻的阻值会下降，反之，温度降低时，阻值会上升。
NTC热敏电阻的原理基于半导体材料的温度特性。
在NTC热敏电阻中，半导体材料的电阻取决于载流子的浓度。
当温度升高时，半导体材料内的原子和分子的热运动加剧，导致载流子的浓度增加，从而使电阻减小。
因此，NTC热敏电阻的阻值与温度呈负相关关系。
1.温度补偿：由于NTC热敏电阻的阻值与温度呈负相关关系，可以被用于温度补偿电路。
例如，电子设备中的温度传感器常常使用NTC热敏电阻来测量环境温度，并实现自动温度补偿。
2.温度控制：NTC热敏电阻可以用作温度控制器的元件。
在一些家电中，例如热水器、电熨斗等，NTC热敏电阻被用于控制加热元件的温度，从而实现温度的稳定控制。
3.温度保护：NTC热敏电阻可以用于电路中的过温保护。
当电路中的温度超过设定值时，NTC热敏电阻的阻值会发生剧烈变化，可以触发保护装置，切断电路以防止过热损坏。
4.温度补偿电源：在一些精密仪器和仪表中，NTC热敏电阻可以用于温度对电源电压的补偿。
通过调节NTC热敏电阻的阻值，可以实现对电源电压的自动补偿，确保电源稳定输出。
5.温度计：NTC热敏电阻可以作为测量温度的元件，通过构建电阻-温度性能曲线，可以将NTC热敏电阻应用于温度计。
在汽车、家电、医疗器械等领域中，NTC热敏电阻广泛用于测量温度并提供相应的反馈信号。
总之，NTC热敏电阻以其温度敏感的特性在多个领域得到了应用。
通过利用NTC热敏电阻的阻值与温度呈负相关关系，可以实现温度补偿、温度控制、温度保护等功能，有助于提高设备的性能和稳定性。
随着技术的不断进步，NTC热敏电阻在各种应用场景中的作用也会越来越重要。
stm32热敏电阻温度计代码
一、引言在嵌入式系统开发中，温度传感器是常用的传感器之一，用于测量环境温度并将温度值转换为数字信号供系统使用。
而热敏电阻是一种常用的温度传感器，它的电阻值随温度的变化而变化，因此可以通过测量电阻值来推算出温度值。
在STM32单片机中，我们可以使用热敏电阻来制作温度计，并编写相应的代码进行温度测量和显示。
二、STM32热敏电阻温度计的原理1. 热敏电阻热敏电阻是一种随着温度变化而改变电阻值的元件，通常表现为负温度系数。
随着温度升高，热敏电阻的电阻值会减小，反之则会增加。
通过测量热敏电阻的电阻值，并结合其温度特性曲线，可以推算出当前的温度值。
2. STM32单片机STM32是一系列由意法半导体设计的32位MCU，具有丰富的外设和强大的性能，非常适合用于嵌入式系统开发。
通过STM32的模拟输入通道和ADC（模数转换器）模块，可以轻松地实现对热敏电阻的电阻值测量和转换为数字信号。
三、硬件设计在制作STM32热敏电阻温度计时，我们需要准备以下硬件设备：1. STM32开发板2. 热敏电阻模块3. 电阻4. 连接线将热敏电阻模块连接至STM32开发板的模拟输入通道，并通过电阻与电压电源相连，构成一个简单的电路。
四、软件设计在STM32热敏电阻温度计的软件设计中，我们需要编写一段代码，实现对热敏电阻电阻值的测量和转换，以及将温度值显示在相应的显示设备上。
以下是代码的设计思路和关键步骤：1. 引入相关的头文件在代码的开头，需要引入STM32相关的头文件，以便后续使用各种外设和功能。
2. 初始化ADC模块通过初始化ADC模块，可以实现对模拟输入通道的电压值进行模数转换，得到相应的数字信号。
3. 读取热敏电阻的电阻值通过ADC模块，可以读取热敏电阻的电压值，进而计算出热敏电阻的电阻值。
4. 根据电阻值计算温度利用热敏电阻的温度特性曲线，可以将电阻值转换为对应的温度值。
5. 显示温度值将计算得到的温度值显示在相应的显示设备上，比如LCD屏幕或者串口调试助手。
数字温度计的工作原理
数字温度计的工作原理
数字温度计的工作原理是利用热敏电阻或热电偶等传感器来感测温度，并通过电子设备将这些温度信号转换成数字信号进行计算和显示。
热敏电阻是一种电阻值随温度变化的传感器。
当温度升高时，热敏电阻的电阻值会随之增加，反之亦然。
数字温度计中的热敏电阻通常采用NTC（Negative Temperature Coefficient）热敏电阻。
NTC热敏电阻在不同温度下具有不同的电阻值，这种
特性使得它可以用于测量温度。
数字温度计通过将热敏电阻与电路连接，并测量电路中的电压或电流来感测热敏电阻的电阻值。
一般来说，数字温度计会将电阻值转换成电压值或电流值，并将其转换成相应的数字信号。
另一种常见的传感器是热电偶。
热电偶是由两种不同金属导线构成的热发电元件，这两条导线连接在一起形成一个闭合电路。
当热电偶的一端受到温度变化时，由于两种金属的热电势差，会在电路中产生一个微小的电压。
数字温度计通过测量热电偶电路中的电压来判断温度变化。
在数字温度计中，电阻或电压信号会经过模拟信号处理电路，将其转换成数字信号。
这些数字信号会被传送到微处理器或微控制器等芯片中进行进一步处理。
数字温度计的芯片会根据预先设定的参数和算法，将数字信号转换成相应的温度值，并通过显示器或输出口进行显示。
总结而言，数字温度计的工作原理是利用热敏电阻或热电偶等传感器感测温度，并将信号转换成数字信号进行计算和显示。
通过这种方式，我们可以方便地获取精确的温度信息。
热敏电阻温度传感器测温实验
实验二十二热敏电阻温度传感器测温实验一、实验目的：掌握热敏电阻的工作原理及其测温特性。
二、实验原理：用半导体材料制成的热敏电阻具有灵敏度高，可以应用于各领域的优点，热电偶一般测高温时线性较好，热敏电阻则用于200℃以下温度较为方便，本实验中所用热敏电阻为负温度系数。
温度变化时热敏电阻阻值的变化导致运放组成的压/阻变换电路的输出电压发生相应变化。
三、实验所需部件：热敏电阻、温度变换器、电压表、温度计（可用仪器中的P－N结温度传感器或热电偶作测温参考）。
四、实验步骤：1．观察装于悬臂梁上封套内的热敏电阻，将热敏电阻接入温度变换器Rt端口，调节“增益”旋钮，使加热前电压输出Vo端电压值尽可能大但不饱和。
由数字温度计读出环境温度并记录。
将热电偶两端子极性正确地插入数字温度计插孔内。
2. 打开加热器，观察数字温度计的读数变化。
经过足够上的时间后，数字温度计的读数不再升高（或者，电压表示数不再变化），达到一个稳定值，说明此时加热器的加热功率与热量耗散功率达到平衡，从而温度不再变化。
关闭加热器。
3. 观察数字温度计的读数变化，每降温1℃记录一个电压表的输出电压值，并填入以下数据表中。
根据表中数据作出V－T曲线，求出灵敏度S。
S＝△V／△T4.再次打开加热器，重复步骤3.5.观察数字温度计的读数变化，每降温1℃，用万用表测出热敏电阻的电阻值，并填入以下数据表中。
6．负温度系数热敏电阻的电阻温度特性可表示为：Rt ＝Rto exp Bn (1/T –1/To)式中Rt、Rto分别为温度T、To时的阻值，Bn为电阻常数，它与材料激活能有关，一般情况下，Bn=2000~6000K，在高温时使用，Bn值将增大。
由以上实验结果，求出电阻常数Bn的值。
温度传感器的测温范围及应用条件
温度传感器的测温范围及应用条件温度传感器是一种测量环境温度的设备，根据工作原理不同，其测温范围和应用条件也有所不同。
下面将针对几种常见的温度传感器进行介绍。
1. 热电阻温度传感器热电阻温度传感器利用热电阻材料的电阻随温度的变化特性来测量温度。
常见的热电阻材料有铂、铜、镍等。
其中，铂热电阻是最常用的材料之一，其测温范围通常为-200至+1000。
应用条件要求传感器与被测体保持良好的接触，避免外部介质或辐射对温度测量的影响。
2. 热敏电阻温度传感器热敏电阻温度传感器利用热敏电阻材料的电阻随温度的变化特性来测量温度。
常见的热敏电阻材料有氧化铁、氧化铜等。
热敏电阻的测温范围较狭窄，一般介于-50至+200之间。
应用条件要求传感器与被测体的表面充分接触，并保持稳定。
3. 热电偶温度传感器热电偶温度传感器是一种利用两个不同金属在不同温度下产生的热电势来测量温度的设备。
常见的热电偶材料有铂铑合金（Pt-Rh）、铜镍合金等。
热电偶的测温范围广，可以达到-200至+2300。
应用条件要求传感器的接点与被测体紧密结合，以确保精确的温度测量。
4. 红外线温度传感器红外线温度传感器是一种利用物体辐射的红外能量来测量温度的设备。
它可以在无需接触被测体的情况下进行测温。
红外线温度传感器的测温范围和精度根据不同的型号和应用场景而有所不同。
例如，一般工业应用中的红外线温度传感器可以测量-40至+550范围内的温度。
应用条件要求传感器与被测体之间没有遮挡物，以保证红外辐射能够准确地被探测到。
需要注意的是，不同温度传感器的测温范围和应用条件也会受到传感器本身的性能和精度等因素的影响。
因此，在选择和使用温度传感器时，需要对具体的应用场景和要求进行综合考虑，以确保测量结果的准确性和可靠性。
用热敏电阻测量温度
用热敏电阻测量温度热敏电阻是一种电阻器件，其电阻值随着温度的变化而发生变化。
热敏电阻可以被广泛地应用于温度测量和控制领域中。
本文将介绍如何使用热敏电阻进行温度测量。
一、热敏电阻的基本原理热敏电阻是一种半导体器件。
当温度升高时，其电阻值会下降；反之，当温度降低时，其电阻值会上升。
这种变化是由于温度会影响半导体材料中的载流子浓度和电子迁移率等物理性质引起的。
二、热敏电阻的种类热敏电阻可以分为两种类型：正温度系数热敏电阻和负温度系数热敏电阻。
正温度系数热敏电阻的电阻值随着温度的升高而上升，常用的材料有铂和镍铬合金等。
三、热敏电阻的测量电路根据热敏电阻的变化规律，可以使用一个简单的电路来测量温度。
该电路如下图所示。
电路由一个电池和一个热敏电阻组成。
当热敏电阻的温度升高时，其电阻值下降，电路中的电流随之增大。
电路中电流的变化可以通过连接在电路中的电流表读取。
为了准确地测量温度，我们需要使用一个标准温度源和一个多用电表。
具体方法如下：1.使用标准温度源将热敏电阻的温度调整到一个已知的温度，例如20℃。
2.将电流表连接到电路中，并将多用电表调整到电压测量模式。
3.记录电路中的电压值，并使用欧姆定律计算出热敏电阻的电阻值。
4.调整标准温度源的温度，并重复步骤3，直到记录下多个热敏电阻的电阻值和对应的温度值。
5.使用这些数据来制作一张热敏电阻的电阻-温度关系图。
6.使用该关系图来测量未知温度下的热敏电阻的温度。
1.使用标准温度源时应注意其温度与待测温度的差距不宜过大。
2.多用电表的精度应该足够高。
3.热敏电阻应该被放置在一个恒定的温度环境中，以避免环境温度的影响。
4.热敏电阻的金属引线不能被折弯，以便保持其形状和性能。
总之，热敏电阻是一种简单而可靠的用于温度测量的器件。
通过掌握热敏电阻测量温度的基本原理、种类和测量方法，我们可以更好地应用它来满足我们的需要。
