静平衡试验原理

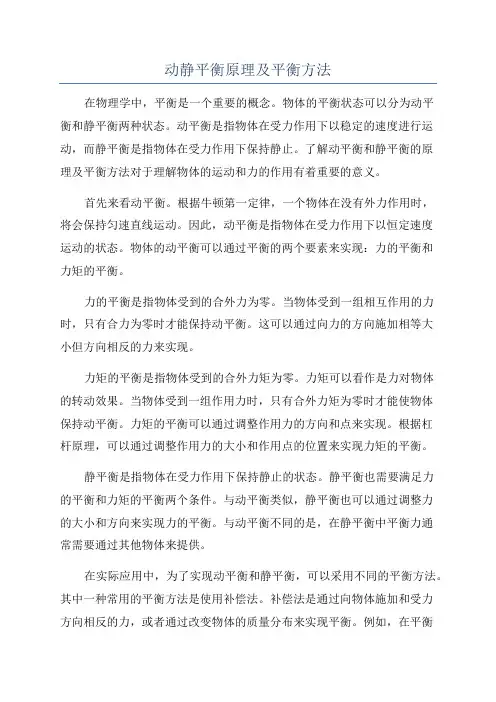

动静平衡原理及平衡方法
动静平衡原理及平衡方法在物理学中，平衡是一个重要的概念。
物体的平衡状态可以分为动平衡和静平衡两种状态。
动平衡是指物体在受力作用下以稳定的速度进行运动，而静平衡是指物体在受力作用下保持静止。
了解动平衡和静平衡的原理及平衡方法对于理解物体的运动和力的作用有着重要的意义。
首先来看动平衡。
根据牛顿第一定律，一个物体在没有外力作用时，将会保持匀速直线运动。
因此，动平衡是指物体在受力作用下以恒定速度运动的状态。
物体的动平衡可以通过平衡的两个要素来实现：力的平衡和力矩的平衡。
力的平衡是指物体受到的合外力为零。
当物体受到一组相互作用的力时，只有合力为零时才能保持动平衡。
这可以通过向力的方向施加相等大小但方向相反的力来实现。
力矩的平衡是指物体受到的合外力矩为零。
力矩可以看作是力对物体的转动效果。
当物体受到一组作用力时，只有合外力矩为零时才能使物体保持动平衡。
力矩的平衡可以通过调整作用力的方向和点来实现。
根据杠杆原理，可以通过调整作用力的大小和作用点的位置来实现力矩的平衡。
静平衡是指物体在受力作用下保持静止的状态。
静平衡也需要满足力的平衡和力矩的平衡两个条件。
与动平衡类似，静平衡也可以通过调整力的大小和方向来实现力的平衡。
与动平衡不同的是，在静平衡中平衡力通常需要通过其他物体来提供。
在实际应用中，为了实现动平衡和静平衡，可以采用不同的平衡方法。
其中一种常用的平衡方法是使用补偿法。
补偿法是通过向物体施加和受力方向相反的力，或者通过改变物体的质量分布来实现平衡。
例如，在平衡机械装置时，可以通过在受力方向上加上与输入力相等但方向相反的力来实现力的平衡。
另外，还可以通过调整物体的质量分布来实现力矩的平衡。
另一种常用的平衡方法是使用支撑法。
支撑法是通过将物体放置在支撑点上来实现平衡。
在动平衡中，支撑点通常是物体的轴心，这样可以使物体绕轴心旋转。
在静平衡中，支撑点可以具有任何位置，这样可以使物体固定在其中一点上。
总之，动平衡和静平衡是物体在受力作用下保持稳定状态的重要原理。
静平衡的平衡原理及应用
静平衡的平衡原理及应用1. 引言静平衡是物理学中一个重要的概念，用于描述物体在静止状态下的平衡情况。
在本文中，我们将介绍静平衡的基本原理，并探讨其在实际生活中的应用。
2. 平衡原理静平衡的平衡原理基于牛顿第一定律，也称为惯性定律。
牛顿第一定律表明，当一个物体处于静止状态或恒定速度直线运动状态时，物体受到的合力为零。
根据这个原理，我们可以得出静平衡的定义：一个物体处于静态平衡状态，当且仅当物体受到的合力和合力矩都为零。
3. 平衡条件静平衡的平衡条件包括两个方面：合力为零和合力矩为零。
3.1 合力为零合力为零意味着物体受到的所有力的矢量和等于零。
换句话说，物体所受的外力和内力之和为零。
只有当合力为零时，物体才能保持在静止状态或恒定速度直线运动状态。
3.2 合力矩为零合力矩为零意味着物体受到的力矩的矢量和等于零。
力矩是力对物体产生的旋转效果的量度。
合力矩为零意味着物体不会发生旋转，保持在平衡状态。
4. 应用案例静平衡的原理在各个领域都有广泛的应用。
以下是一些常见的应用案例：4.1 建筑结构在建筑结构中，静平衡的原理被广泛应用于设计和建造过程中。
通过平衡力和力矩，工程师可以确保建筑物的稳定性和安全性。
例如，在设计大型跨度桥梁时，需要考虑桥梁的平衡原理，以确保桥梁能够承受车辆和人员的载荷。
4.2 机械工程静平衡的原理在机械工程中也有重要的应用。
例如，在设计机械装置或机器人时，需要确保各个部件的静平衡，以保证机械装置的正常运行。
静平衡的原理还常用于旋转机械的设计和动力学分析中。
4.3 制造业静平衡的原理在制造业中也扮演着重要角色。
例如，在生产汽车轮胎时，需要在制造过程中保证轮胎的静平衡，以避免车辆在高速行驶时产生震动和不平衡的情况。
静平衡原理还可以应用于其他制造业中的加工、组装和质量控制过程。
4.4 物理实验在物理实验中，静平衡的原理用于测量未知物体的质量。
通过在一个平衡杆上放置已知质量物体，并调整位置，使得杆保持水平，可以通过静平衡的原理计算出未知物体的质量。

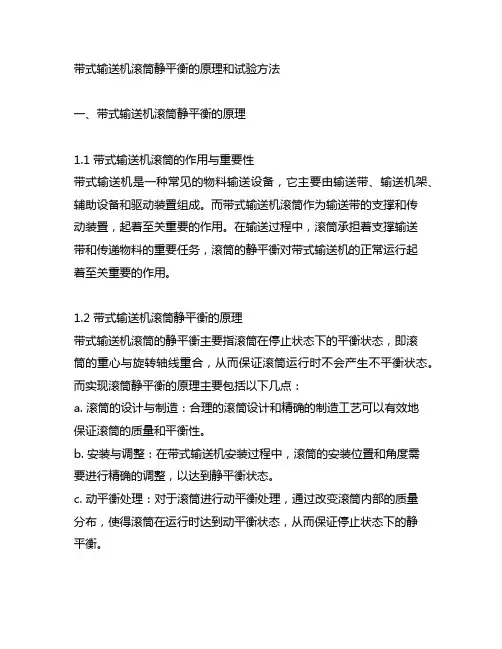

带式输送机滚筒静平衡的原理和试验方法
带式输送机滚筒静平衡的原理和试验方法一、带式输送机滚筒静平衡的原理1.1 带式输送机滚筒的作用与重要性带式输送机是一种常见的物料输送设备，它主要由输送带、输送机架、辅助设备和驱动装置组成。
而带式输送机滚筒作为输送带的支撑和传动装置，起着至关重要的作用。
在输送过程中，滚筒承担着支撑输送带和传递物料的重要任务，滚筒的静平衡对带式输送机的正常运行起着至关重要的作用。
1.2 带式输送机滚筒静平衡的原理带式输送机滚筒的静平衡主要指滚筒在停止状态下的平衡状态，即滚筒的重心与旋转轴线重合，从而保证滚筒运行时不会产生不平衡状态。
而实现滚筒静平衡的原理主要包括以下几点：a. 滚筒的设计与制造：合理的滚筒设计和精确的制造工艺可以有效地保证滚筒的质量和平衡性。
b. 安装与调整：在带式输送机安装过程中，滚筒的安装位置和角度需要进行精确的调整，以达到静平衡状态。
c. 动平衡处理：对于滚筒进行动平衡处理，通过改变滚筒内部的质量分布，使得滚筒在运行时达到动平衡状态，从而保证停止状态下的静平衡。
1.3 带式输送机滚筒静平衡原理的重要性带式输送机滚筒静平衡的重要性在于它直接关系到输送机的正常运行和使用寿命。
如果输送机滚筒处于不平衡状态，不仅会造成设备的振动和噪音，还会造成滚筒和输送带的磨损加剧，甚至影响输送机的安全运行。
实现滚筒的静平衡是带式输送机正常运行的基础。
二、带式输送机滚筒静平衡的试验方法2.1 静平衡试验装置带式输送机滚筒静平衡的试验主要是通过专用的试验装置进行。
这个试验装置主要包括挂载装置、滚筒支撑装置、测试仪器等。
通过这些试验装置的配合，可以对滚筒的静平衡状态进行精确的检测和调整。
2.2 静平衡试验步骤a. 将待测试的滚筒装入试验装置中，并要求其水平摆放。
b. 通过试验仪器对滚筒进行静平衡状态的检测，确定其不平衡量。
c. 根据不平衡量，采取相应的调整措施，如增加或减少配重等，使滚筒达到静平衡状态。
d. 经过多次调整和检测，直到滚筒在停止状态下达到理想的静平衡状态。
静平衡检测方法
静平衡检测方法
静平衡检测是一种确定物体是否处于静止和稳定状态的诊断方法，可以检测物体在静态和动态状态下的均衡程度。
它在许多领域中都用到，如飞机设计和高空作业中，可以用来飞行安全性及其他职责完成程度的保障。
另外，它还可以用于设计更好的产品，保证物品在安装、传输和使用时的静态及动态均衡性能。
静平衡检测的关键在于首先分析被检测物体的质量分布，确定它的中心位置。
然后建立质量分布的数学模型，用梯度下降法结合视觉模式，来逼近物体的中心位置。
此外，有时还要考虑物体的几何形状，可以用来进一步确定物体的位置，进行静平衡检测。
视觉模式用来检测物体的外型形状，质量分布，和中心位置。
它可以采用电脑视觉或者机器视觉技术，使用摄像机，感光元件，或者其他形式的传感器，来捕捉和处理物体的形状和图像，得到仜体的三维场景和质量分布。
梯度下降法用来检测物体和场景中心位置，它会自动学习物体中心偏移位置，然后在物体空间中进行自我调整。
通过实时调整物体中心位置，来达到最佳的均衡状态。
也可以运用物理或数学模型，通过计算物体必要的力，所受应力，或位置变动大小情况，来检测物体的静姿态和动态均衡性能。
总的来说，静平衡检测是一种有效的验证和测试物体在静态和动态均衡方面的正确性的方法，它可以实时确定和可靠测试出物体的状态，从而帮助产品和场景保持安全可操作性，提高工作室安全性。
常用的平衡试验分类、基本原理、优缺点及其应用
常用的平衡试验分类、基本原理、优缺点及其应用平衡试验是物理学与力学中的一个重要分支，用于测量和评估物体的质量和重心位置。
它广泛应用于机械工程、制造和设计中，以确保安全和可靠性。
常用的平衡试验分类包括静平衡试验和动平衡试验，基本原理涉及力、力臂、杠杆、转子等，优缺点取决于具体应用场景。
一、静平衡试验静平衡试验是指测试物体是否处于静止状态下的试验方法。
通常情况下，测试物体必须位于平衡位置上方（即所谓的重心），以确保它在任何施加的偏移力作用下都不会移动。
静平衡试验的基本原理是基于扭矩平衡和角动量守恒原理的。
静平衡试验可分为以下几种：1. 杠杆平衡试验杠杆平衡试验是通过杠杆原理测量物体的重心位置。
它需要一个基础板和一组支架，支架可以移动，以便进行精确的调整。
测试物体通过一个弯曲杆架与支架相连，可以测量到支架的运动，从而确定物体的重心位置。
这种平衡试验适用于大型机械和建筑结构。
2. 斜板平衡试验斜板平衡试验是通过将测试物体放置在斜板上，测量物体在斜板上的位置和角度，来判断物体是否处于平衡状态。
当物体处于重心位置时，它不会滑落，当物体偏离重心时，斜板会使物体下滑。
这种平衡试验适用于小型物体，如塑料零件、模具等。
3. 悬挂平衡试验悬挂平衡试验是通过悬挂物体，利用重力和摩擦力，确定物体的重心位置。
测试物体通过一个细绳系到悬挂点，使物体不断振动，直到它停止运动时，物体就处于平衡状态，并且可以测量出物体的重心位置。
这种试验适用于各种尺寸的物体。
静平衡试验的优点是能够测量物体重心位置和静态特征，它的应用范围广泛，包括机械工程、航空航天、建筑结构等领域。
静平衡试验的缺点是只能测量物体静态平衡，而且对悬挂或支架的要求较高，适用范围受到限制。
二、动平衡试验动平衡试验是通过旋转测试物体，并测量振动的大小和方向，确定物体的平衡状态。
它适用于旋转部件和动力机械的平衡试验。
动平衡试验的基本原理是通过替代方法或漂移方法调整物体的重心位置，使物体达到静态平衡状态，从而达到动态平衡。

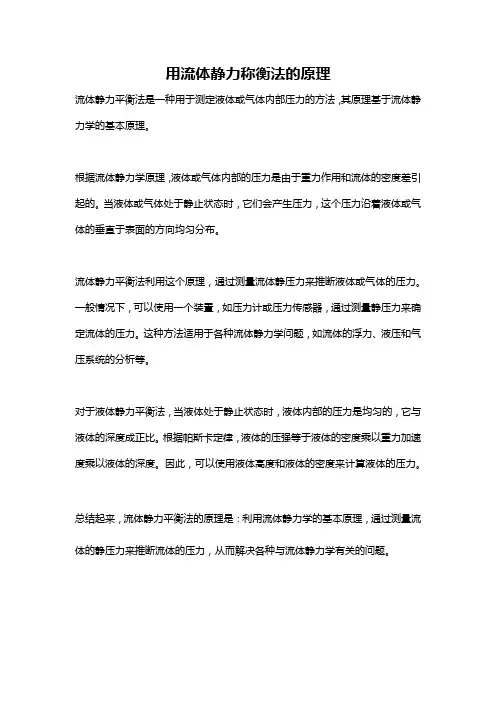

用流体静力称衡法的原理
用流体静力称衡法的原理
流体静力平衡法是一种用于测定液体或气体内部压力的方法，其原理基于流体静力学的基本原理。
根据流体静力学原理，液体或气体内部的压力是由于重力作用和流体的密度差引起的。
当液体或气体处于静止状态时，它们会产生压力，这个压力沿着液体或气体的垂直于表面的方向均匀分布。
流体静力平衡法利用这个原理，通过测量流体静压力来推断液体或气体的压力。
一般情况下，可以使用一个装置，如压力计或压力传感器，通过测量静压力来确定流体的压力。
这种方法适用于各种流体静力学问题，如流体的浮力、液压和气压系统的分析等。
对于液体静力平衡法，当液体处于静止状态时，液体内部的压力是均匀的，它与液体的深度成正比。
根据帕斯卡定律，液体的压强等于液体的密度乘以重力加速度乘以液体的深度。
因此，可以使用液体高度和液体的密度来计算液体的压力。
总结起来，流体静力平衡法的原理是：利用流体静力学的基本原理，通过测量流体的静压力来推断流体的压力，从而解决各种与流体静力学有关的问题。
动静平衡原理及平衡方法
动静平衡原理及平衡方法平衡是物体所处的一种状态，即物体的各个部分之间的力和力矩之和为零。
平衡可以分为动平衡和静平衡两种。
动平衡是指物体在运动中各个部分之间的力和力矩之和为零。
动平衡的原理是根据牛顿第二定律，物体的加速度与物体所受的合外力成正比，与物体的质量成反比。
所以，当物体的各个部分所受的合外力和合外力矩之和为零时，物体的加速度为零，即物体保持静止或匀速直线运动。
静平衡是指物体在静止状态下各个部分之间的力和力矩之和为零。
静平衡的原理是根据牛顿第一定律，物体在静止状态下，物体的合外力和合外力矩必须为零。
所以，当物体的各个部分所受的合外力和合外力矩之和为零时，物体保持静止。
平衡方法是保持物体动平衡或静平衡的方法。
以下是几种常见的平衡方法。
1.动平衡方法：（1）调整物体的质量分布：通过将物体的质量分布调整到合适的位置，使得物体的重心与轴线重合，从而保持动平衡。
例如，在旋转的机械设备中，通过加重或减重的方法调整物体的质量分布，使得物体在旋转过程中保持平衡。
（2）增加物体的惯性力：通过增加物体的惯性力，使得物体受到的合外力更小，从而保持动平衡。
例如，在汽车行驶过程中，通过增加车轮的惯性力，使得车辆在高速行驶时更加稳定。
2.静平衡方法：（1）调整物体的支撑点：通过调整物体的支撑点，使得物体的重心位于支撑点上方，从而保持静平衡。
例如，在建筑物的设计中，通过合理设置支撑点，使得建筑物能够稳定地承受重力和风力的作用。
（2）增加物体的摩擦力：通过增加物体与支撑面之间的摩擦力，使得物体受到的合外力更小，从而保持静平衡。
例如，在桌子上放置一个书本，通过调整书本与桌面之间的摩擦力，使得书本保持平衡。
总之，动平衡和静平衡是物体所处的两种平衡状态，通过调整物体的质量分布、增加物体的惯性力、调整物体的支撑点和增加物体的摩擦力等方法，可以保持物体的动平衡或静平衡。
这些平衡方法在工程设计和生活中都有广泛的应用。
带式输送机滚筒静平衡的原理和试验方法
带式输送机滚筒静平衡的原理和试验方法带式输送机滚筒静平衡的原理和试验方法近年来，随着工业化水平的不断提高，带式输送机在各类生产制造领域得到了广泛的应用。
作为带式输送机的重要组成部分，滚筒的静平衡问题备受关注。
在本文中，我们将深入探讨带式输送机滚筒静平衡的原理和试验方法，希望能为相关领域的工程技术人员提供一些参考和帮助。
一、带式输送机滚筒静平衡的原理1.1 静平衡的概念静平衡是指物体在受到外力作用时，仍然保持静止的状态。
对于带式输送机滚筒来说，静平衡就是在滚筒运转时，保持整体的稳定性和平衡性，不会出现晃动或者偏离轨道的情况。
1.2 影响滚筒静平衡的因素滚筒静平衡的好坏受到多种因素的影响，主要包括滚筒本身的制造工艺、物料的负荷情况、带式输送机的运行速度等。
在实际工程中，需要综合考虑这些因素，才能有效地实现滚筒的静平衡。
1.3 实现滚筒静平衡的目的保证滚筒的静平衡有利于延长带式输送机的使用寿命，减少设备的故障率，提高输送效率，降低生产成本，提高生产效益。
静平衡一直是工程技术人员们十分关注的问题。
二、带式输送机滚筒静平衡的试验方法2.1 静平衡试验的基本原理静平衡试验是指通过实际测量和分析，验证滚筒是否能够在运行过程中保持静态平衡的方法。
试验的基本原理是在实验室或者现场条件下，对滚筒进行质量均衡和力平衡的检测，以确定滚筒是否达到了设计要求的平衡状态。
2.2 静平衡试验的步骤（1）确定试验方案：包括选择试验的具体滚筒型号、试验设备和仪器等。
（2）准备工作：准备试验所需的材料和设备，对试验条件进行调整和准备。
（3）进行试验测量：通过实际操作和测量，获取滚筒的质量均衡和力平衡数据。
（4）数据分析和对比：将试验获得的数据与设计要求进行对比分析，判断滚筒是否达到了静平衡的要求。
2.3 静平衡试验的注意事项在进行静平衡试验时，需要注意以下几个方面的问题：（1）试验环境的稳定性和准确性：保证试验环境的稳定和准确，对试验结果的信度至关重要。
静平衡仪工作原理
静平衡仪工作原理
静平衡仪的工作原理主要是通过静平衡检测方法，测量旋转物体在平衡时所需配重的位置和大小，并进行平衡调整。
具体来说，静平衡仪利用了物体旋转时的不平衡力矩和转动力矩相等的原理，通过测量不平衡力矩的方向和大小，来确定配重的位置和大小。
静平衡仪一般由传感器、显示器、转轴等组成。
传感器用来检测不平衡力矩，通常采用应变片或电感式传感器；显示器用来显示测量结果，包括不平衡力矩的大小和方向；转轴则用来支撑被测物体，并使其旋转。
当被测物体在平衡位置附近摆动时，传感器会检测到不平衡力矩的变化，并将这个变化信号传输给显示器。
显示器会根据传感器信号的变化，显示出不平衡力矩的大小和方向。
然后，操作人员可以根据显示结果，通过添加或减少配重的方式，来调整物体的平衡状态。
静平衡仪的应用范围非常广泛，包括旋转机械、电机、发电机、涡轮机、水泵、航空航天等领域。
通过使用静平衡仪，可以有效地提高旋转物体的平衡精度，减小振动和噪音，延长机械寿命，提高设备效率。
静平衡原理及平衡
转子平衡方法选择与确定
振动处理原则： 较小转机：运行→检修消缺→平衡 大型转机：运行→平衡→检修消缺
平衡原则:只要在满足转子平衡后用途需要地前提下,能做静平衡地,则不要做动平衡,能做动平衡地,则不要做静动平衡.原因很简单,静平衡要比动平衡容易做,动平衡消除振动效果比静平衡好。
01
03
02
平衡方法地确定 径宽比： 静平衡 (径宽比(D/b )≥5) 动平衡 (径宽比(D/b )＜5 )
以试加重
量S为纵坐标，
加重位置的序
号为横坐标，
绘出曲线。曲
6
线的最低点就
是转子显著不平衡重量G的位置。
曲线的最高点是转子最轻点，也就是平衡重量试加的位置。
计算应加平衡重量
检验：清除所有试加重。将Q加在曲线最高点所对应转子的点，用手轻轻盘动转子，让其自由停下，在转子的最下方作个记号，并重复数次，若停的位置比较分散，则说明显著不平衡已经消除。
子的同一侧，且
在同一轴向截面
内，如下图所示。
6
静止时转子重心
G受地心引力的
作用，转子不能在任一位置保持稳定，这种情况称为静不平衡。
两段的重心 G1、G2处在同一 轴向截面内转子 的两侧，如下图 所示。 若G1r=C2r则转子 处于静平衡状态。 但转动时，其离心力形成一个力偶，转子产生振动，这种情况称为动不平衡。
停止平衡机、断电。
根据记录进行加重或者去重。
平衡机送电、开机输入数据。
启动转子到设定转速，记录不平衡量及相位。
停止平衡机、断电。
数据合格平衡结束，数据不合格回到第5项继续。
1、准备 1.停运、隔离、拆卸罩壳（人孔）部分螺栓(主要是减少工作时间)、在轴上合适部位贴反光贴纸。 2.平衡块、称重工具。 2、送电，试运转记录轴承振幅及相位 。 3、停止运转、停电。 4、在平面Ⅰ上加装试加重 。 5、送电，试运转记录轴承振幅及相位 。 6、停止运转、停电。 7、在平面Ⅱ上加装试加重 。
动静平衡原理及平衡方法
动静平衡原理及平衡方法动、静平衡原理是物理学中的重要概念，用于描述物体或系统在力的作用下保持平衡的原理。
在日常生活中，我们会遇到很多需要平衡的情况，如平衡家具的腿、平衡自行车、平衡体内的液体等等。
了解动、静平衡原理及平衡方法，可以帮助我们更好地理解和解决这些问题。
动平衡原理是指物体在作用于它的力矩为零时保持平衡。
力矩是描述力对物体产生转动效果的物理量，可以通过力与力臂的乘积来计算，力臂是表示力作用点与物体旋转轴之间的垂直距离。
简单来说，当物体所受到的合外力的力矩为零时，物体将保持动平衡。
静平衡原理是指物体在作用于它的合外力和合外力矩为零时保持平衡。
和动平衡类似，静平衡也是通过力和力矩的平衡来实现的。
当物体所受到的合外力和合外力矩均为零时，物体将保持静平衡。
平衡方法主要包括平衡力的调节和分配、平衡物体的调节和分配两个方面。
平衡力的调节和分配是指通过调节作用在物体上的力的大小和方向来实现平衡。
例如，当一个悬挂在绳上的物体产生倾斜时，我们可以通过施加一个与重力垂直的力来调节物体的平衡。
这个力的大小和方向将会影响物体的平衡状态，只有当力的大小和方向能够抵消物体的重力矩时，物体才能平衡。
平衡物体的调节和分配是指通过调整物体本身的质量分布和形状来实现平衡。
例如，当一个家具的腿不平衡时，我们可以通过调整腿的长度或在腿的底部添加垫子来实现平衡。
调节腿的长度可以改变家具受力的点，从而调整力矩的大小和方向，从而实现平衡。
除了调节力和物体本身以外，还可以利用其他物体来实现平衡。
这就是我们常说的"平衡原理"。
例如，在建筑物的建造过程中，可以通过在楼顶放置重物来抵消风力的作用，从而实现平衡。
在天平上，我们可以通过在一个盘子上放置物体来调节平衡。
总结起来，动、静平衡原理及平衡方法是物理学中的基本概念，可以应用于生活和工程实践中。
通过理解和掌握这些原理和方法，我们可以更好地解决平衡问题，确保物体或系统在力的作用下保持平衡。
高中物理学中的力矩与静平衡原理探究
高中物理学中的力矩与静平衡原理探究引言：力矩和静平衡原理是高中物理学中重要的概念，对于理解力学世界中的平衡与运动关系至关重要。
本文将对力矩和静平衡原理进行探究，帮助读者逐步理解这些概念及其在实际生活中的应用。
一、力矩的定义与计算方法力矩是描述力对物体产生的旋转效果的物理量，也可称为转矩。
当物体受到多个力的作用时，它们可能会使物体产生旋转。
力矩的大小与力的大小和作用距离有关。
对于一个力矩的计算，可以使用以下公式：力矩 = 力的大小 ×作用距离二、力矩的方向与性质力矩的方向由叉乘规则确定。
根据右手定则，当你的右手大拇指指向力的方向，其他四指则指向力的方向绕物体的旋转方向。
力矩可以使物体产生时针方向或逆时针方向的旋转。
对于在同一平面上的多个力矩，将它们沿同一方向相加，如果结果为零，那么物体将达到静止的平衡状态。
三、静平衡原理静平衡原理描述了物体在静止状态时力的平衡情况。
根据这一原理，物体在静止状态下的合力和合力矩均为零。
这意味着物体的受力和受力矩的合力应该在零点附近并且方向相反，以保持物体的稳定状态。
四、力矩和静平衡的应用举例1. 杠杆原理和平衡杠杆原理是力矩和静平衡原理的重要应用之一。
杠杆原理可以帮助我们解决很多工程问题，例如，设计悬挂桥、看台等。
在一个杠杆系统中，力矩的大小和方向决定了物体是否平衡。
通过调整力的大小和作用点的位置，我们可以实现平衡状态或使物体旋转。
2. 悬臂梁的力矩分析悬臂梁常用于桥梁和建筑物的设计中。
对于一个悬臂梁，支点处受到的力和力矩必须平衡。
通过分析悬臂梁上各点的力和力矩，我们可以计算出支点处所受的力和力矩，从而设计出稳定的悬臂梁结构。
3. 核磁共振成像中的力矩应用核磁共振成像（MRI）是一种重要的医学诊断技术。
在MRI中，通过产生一个静磁场，然后施加一个旋转的磁场来感应人体内不同组织区域的信号。
旋转磁场的产生依赖于力矩的原理，通过调整力矩的大小和方向，我们可以获得清晰的图像。
物体的静力平衡与平衡力实验
物体的静力平衡与平衡力实验物体的静力平衡是指物体在不动或匀速直线运动的状态下，合外力矩为零的情况。
在物理学中，我们经常需要研究物体的平衡情况，以了解物体所受到的平衡力。
平衡力实验是一种常见的实验方法，用于验证物体是否处于静力平衡的状态。
通过该实验，我们可以进一步理解物体平衡的原理，并应用于更复杂的物理问题中。
实验步骤：首先，我们需要准备一个水平的实验台面，并确保实验台面的稳定性。
在台面的中央放置一个光滑的轴，轴的两端可以固定不动。
其次，我们选择一个物体进行实验。
可以是一个均匀的木板、一个金属杆或者其他形状规则的物体。
将这个物体放在轴的上方，确保物体处于水平的状态，并没有倾斜。
在物体的一端，我们将添加一些小铅块，以增加物体的质量。
确保质量的添加是均匀的。
在另一端，我们可以悬挂一个容器，以便在后续实验中添加适量的质量。
现在，重要的一步来了。
在实验过程中，我们需要记录物体所受到的平衡力。
为此，我们可以使用一个弹簧测力计。
将弹簧测力计的一端连接在物体上方，另一端与一个固定点相连。
我们需要拉动弹簧测力计，直到物体开始转动或倾斜。
在这个时刻，弹簧测力计所示的读数即为物体所受到的平衡力。
进行多次实验，使用不同的质量组合，并记录每次实验的结果。
通过对比实验结果，我们可以得出结论：只有在合外力矩为零的情况下，物体才能达到静力平衡。
实验结果和讨论：通过实验测量和记录的数据，我们可以绘制出物体所受到平衡力与质量之间的关系图。
从图中，我们可以看出，当质量逐渐增加时，物体所受到的平衡力也随之增加。
实验结果与我们的理论预期相符。
根据牛顿第一定律的原理，物体只有在保持静止或匀速直线运动的情况下，才能达到静力平衡。
而这需要合外力矩为零，即物体所受到的平衡力与质量之间存在一定的关系。
实验的结果进一步验证了牛顿第一定律的准确性，并加深了我们对物体平衡状态的理解。
结论：通过物体的静力平衡与平衡力实验，我们可以得出以下结论：1. 物体只有在合外力矩为零的情况下，才能达到静力平衡。
静平衡试验原理
静平衡试验原理对于某些几何形状对称的回转构件（如圆柱齿轮、均质圆盘、螺旋桨叶等），因制造误差、材质不均等原因引起的惯性力不平衡，是无法通过计算来确定平衡质量的大小和方位的。
即使某些构件有明显的若干块偏心质量，但也可能无法准确确定各偏心质量的大小及其质心位置。
因此以上情况都只能通过静平衡试验来确定平衡质量的大小和方位。
图11.2.3-1静平衡试验的基本原理是基于这样一个普遍现象：任何物体在地球引力的作用下，其重心（也即质心）总是处于最低位置。
如图11.2.3-1所示的盘型凸轮，其质心s若在转轴O的上方，它是无法静止的，必然会产生往复摆动，直至晃动到质心s位于最低位置时才静止不动。
由于回转构件质心偏离转轴，不能使构件在任意位置保持静止不动（即静平衡），这种现象称为静不平衡。
加平衡质量实质上就是调整回转构件的质心位置，使其位于转轴上。
图11.2.3-2静平衡试验所用的设备称为静平衡架，其结构较简单。
图11.2.3-2所示为一导轨式静平衡架。
其主要部分是安装在同一水平面内的两个互相平行的刀口形导轨（也有棱柱形或圆柱形的）。
图11.2.3-3试验时将回转构件（如几何形状对称的圆盘）的轴颈支承在两导轨上。
若构件是静不平衡的，则在偏心重力的作用下，将在刀口上滚动。
当滚动停止后，构件的质心s在理论上应位于转轴的铅垂下方，如图11.2.3-3所示。
在判定了回转构件质心相对转轴的偏离方向后，在相反方向（即正上方）的某个适当位置，取适量的胶泥暂时代替平衡质量粘贴在构件上，重复上述过程。
经多次调整胶泥的大小或径向位置反复试验，直到回转构件在任意位置都能保持静止不动，此时所粘贴胶泥的质径积即为应加平衡质量的质径积W b。
最后根图11.2.3-4据回转构件的具体结构，按W b的大小确定的平衡质量固定到构件的相应位置（或在相反方向上去除构件上相应的质量），就能使回转构件达到静平衡。
导轨式静平衡架结构简单、可靠，平衡精度较高，但必须保证两固定的刀口在同一水平面内。
静平衡仪工作原理
静平衡仪工作原理
静平衡仪是一种用于测量物体在静止状态下的重心位置的仪器，其工作原理如下：
1. 原理概述：静平衡仪利用重力的作用，测量物体在不动力学平衡状态时的重心位置，通过检测物体的平衡状态来确定其重心位置。
2. 基本结构：静平衡仪一般由一个支撑架和一个测量系统组成。
支撑架用于支撑待测物体，并使其保持平衡状态。
测量系统用于检测物体的平衡状态，并确定其重心位置。
3. 工作步骤：
- 步骤1：将待测物体放置在支撑架上，并使其保持静止状态。
- 步骤2：测量系统通过某种方法检测物体的平衡状态，例
如可以利用传感器检测物体的倾斜角度。
- 步骤3：根据测量系统的反馈，调整物体的位置，使其保
持平衡状态。
通常通过在支撑架上加入适量的偏移来实现。
- 步骤4：重复步骤2和步骤3，直至物体能够保持平衡状态
且重心位置确定。
4. 测量方法：常用的测量方法有以下几种：
- 倾斜角度测量：利用陀螺仪、加速度计或倾角传感器等测
量物体的倾斜角度，并根据角度变化来判断物体的平衡状态和重心位置。
- 力矩平衡法：在支撑架上施加不同位置的力，通过计算力
矩平衡条件来确定物体的重心位置。
- 平面位置测量：通过在支撑架上放置多个位置传感器，测量物体在平面上的重心位置，并计算得出物体的重心位置。
5. 应用领域：静平衡仪广泛应用于工业生产、实验室研究和质量控制等领域。
它可以用于测量各种物体的重心位置，例如汽车轮胎、飞机零件、建筑结构等。
通过确定重心位置，可以帮助优化设计和提高产品质量。
机械静平衡实验报告
一、实验名称：机械静平衡实验二、实验目的：1. 探究机械系统在静止状态下，各部分受力平衡的条件。
2. 通过实验验证机械静平衡原理，提高对机械平衡概念的理解。
3. 培养实验操作技能和数据处理能力。
三、实验器材：1. 机械系统：包括转轴、支架、传动装置、轴承、齿轮等。
2. 测力计：用于测量机械系统各部分的受力情况。
3. 标尺：用于测量机械系统各部分的位置和距离。
4. 记录本：用于记录实验数据。
四、实验步骤：1. 将机械系统安装于支架上，确保各部分连接牢固。
2. 对机械系统进行初步调试，使各部分运转顺畅。
3. 在机械系统的转轴处安装测力计，记录初始状态下转轴所受的力。
4. 在机械系统各部分安装轴承，并调整其间隙，确保轴承运转顺畅。
5. 将测力计固定在支架上，使其与转轴保持垂直。
6. 逐一对机械系统各部分进行受力测量，记录数据。
7. 根据受力情况，分析机械系统是否满足静平衡条件。
8. 对实验数据进行整理和分析，得出结论。
五、实验数据及分析：1. 实验数据：| 机械部分 | 受力情况 | 受力方向 ||----------|----------|----------|| 转轴 | 10N | 水平方向 || 轴承 | 5N | 垂直方向 || 齿轮 | 8N | 斜方向 || 传动装置 | 3N | 水平方向 |2. 分析：（1）转轴所受的力为水平方向，与轴承所受的力垂直，满足静平衡条件。
（2）齿轮所受的力为斜方向，但通过调整传动装置的位置，可使其受力方向与转轴平行，满足静平衡条件。
（3）传动装置所受的力为水平方向，与转轴受力方向一致，满足静平衡条件。
六、实验结论：1. 机械系统在静止状态下，各部分受力必须满足静平衡条件。
2. 通过实验验证了机械静平衡原理，加深了对机械平衡概念的理解。
3. 提高了实验操作技能和数据处理能力。
七、注意事项：1. 实验过程中，注意安全，避免机械系统因受力不均而损坏。
2. 实验数据要准确，避免因记录错误导致实验结果偏差。
曲轴静平衡检验介绍
曲轴静平衡检验介绍1. 概述曲轴是内燃机等机械设备中的重要部件，它承受着发动机的爆发力和惯性力。
在高速运转时，曲轴的不平衡会导致振动、噪音以及对其他零部件的磨损和损坏。
因此，为了确保曲轴在运转过程中的稳定性和可靠性，进行曲轴静平衡检验变得非常重要。
2. 曲轴静平衡检验原理曲轴静平衡检验是通过测量和分析曲轴各点质量之间的不平衡度来评估其平衡状态的一种方法。
其原理基于以下两个假设：•假设1：曲轴在水平方向上应该保持平衡，即各点质量之和为零。
•假设2：曲轴在垂直方向上应该保持对称，即各点质量之间的距离关系应满足一定条件。
基于以上两个假设，可以通过以下步骤进行曲轴静平衡检验：步骤1：准备工作首先需要准备一个专用的平衡机，该平衡机通常由支撑架、传感器和数据分析系统组成。
同时，还需要准备相应的测试工具和设备。
步骤2：安装曲轴将待检曲轴安装在平衡机上，并确保其稳定且能够自由旋转。
同时，需要注意曲轴的安装方向和位置。
步骤3：测量曲轴质量使用测量工具，如电子天平等，逐个测量曲轴各点的质量，并记录下来。
这些点通常是曲柄、连杆等重要部位。
步骤4：计算不平衡度根据测得的各点质量数据，利用数学方法计算出曲轴的不平衡度。
常用的方法包括静力法和动力法。
•静力法：基于假设1，通过将曲轴分成若干个小段，在每个小段上计算出质心位置，并根据质心位置计算不平衡力矩。
•动力法：基于假设2，通过振动传感器测量曲轴在旋转过程中的振动情况，并根据振动数据计算出不平衡度。
步骤5：调整平衡根据计算得到的不平衡度，确定曲轴上需要进行调整的部位。
通常可以通过在相应位置增加或减少质量来实现平衡。
步骤6：再次检验在完成调整后，再次进行曲轴静平衡检验，以确认曲轴是否达到平衡状态。
如果仍然存在不平衡度，则需要继续调整直至满足要求。
3. 曲轴静平衡检验的重要性曲轴静平衡检验对于确保机械设备的正常运行和延长使用寿命具有重要意义。
以下是曲轴静平衡检验的几个重要方面：减少振动和噪音曲轴在高速运转时如果存在不平衡，会导致机械设备产生较大的振动和噪音。
静平衡报告问题回答
静平衡报告
静平衡报告
一、引言
静平衡是一个物体在不受外力作用下保持静止的状态，是力学中一个
重要的概念。
本报告将介绍静平衡的定义、原理和应用。
二、定义
静平衡指的是一个物体在不受外力作用下保持静止的状态。
这意味着
物体所受合力为零，同时物体所受合力矩也为零。
三、原理
1. 力矩原理
力矩指的是一个物体在受到作用力时旋转的趋势。
当一个物体处于静
止状态时，它所受合力矩为零。
这意味着对于任何一点来说，该点所
受到的所有力矩之和为零。
2. 牛顿第一定律
牛顿第一定律指出：一个物体如果处于静止状态或匀速直线运动状态，则它会继续保持该状态，除非有外部作用力影响它。
四、应用
1. 建筑结构设计
在建筑结构设计中，需要考虑结构是否能够达到静平衡状态。
只有当
结构达到了静平衡状态，才能够保证其稳定性和安全性。
2. 机械设计
在机械设计中，需要考虑各个部件之间的力的平衡状态。
只有当各个
部件之间的力达到平衡状态，才能够保证机器的正常运转。
3. 物理实验
在物理实验中，需要考虑实验装置是否能够达到静平衡状态。
只有当
实验装置达到了静平衡状态，才能够保证实验数据的准确性和可靠性。
五、结论
静平衡是一个物体在不受外力作用下保持静止的状态。
它基于力矩原
理和牛顿第一定律。
在建筑结构设计、机械设计和物理实验等领域都
有广泛应用。
只有在达到了静平衡状态，才能够保证系统的稳定性和
安全性。
偏心轮静平衡
偏心轮静平衡引言偏心轮静平衡是一种重要的机械平衡技术，用于减少或消除旋转系统中由于偏心引起的振动和不平衡力。
在许多工业领域，如汽车制造、航空航天、电机制造等，都需要对旋转系统进行静平衡处理，以保证其正常运行和提高工作效率。
本文将详细介绍偏心轮静平衡的原理、方法和应用，并探讨其在工程实践中的重要性和效果。
原理偏心轮静平衡的原理基于力矩平衡和质量分布均匀性。
当一个旋转系统存在偏心时，会产生一个不平衡力矩，导致系统发生振动。
为了消除这种振动，需要通过调整质量分布来使得旋转系统达到力矩平衡。
具体而言，可以通过在旋转系统上加重或减轻物体来实现质量调整。
首先需要确定旋转系统的不平衡量和不平衡位置，然后计算出所需的质量调整量和位置，并将相应的配重物体安装在合适的位置上。
最终，通过不断试验和调整，使得旋转系统的振动降至最低。
方法偏心轮静平衡的方法主要包括试重法和计算法两种。
试重法试重法是一种直观简单的平衡方法。
首先，将旋转系统安装在一台平衡机上，然后在旋转系统上加上一个初始配重物体。
通过观察旋转系统的振动情况，可以初步判断出不平衡量和不平衡位置。
接下来，根据初步判断结果，在相应的位置上加上或减去一定质量的配重物体，并再次观察振动情况。
重复这个过程直到达到所需的平衡效果为止。
计算法计算法是一种精确计算平衡量和位置的方法。
首先需要测量旋转系统的不平衡量和不平衡位置，并将其转换为数学模型。
然后根据数学模型，利用力矩平衡原理进行计算，并得出所需的质量调整量和位置。
最后，在相应位置上安装配重物体并进行试验验证。
应用偏心轮静平衡广泛应用于各个领域的旋转系统中，特别是对高速、精密和要求低振动的旋转系统尤为重要。
在汽车制造领域，偏心轮静平衡被广泛应用于发动机、传动系统和车轮等部件的制造和装配过程中。
通过对这些旋转系统进行静平衡处理，可以有效减少噪音和振动，提高车辆的舒适性和稳定性。
在航空航天领域，偏心轮静平衡被广泛应用于飞机发动机、涡轮机组和飞行控制系统等关键部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于某些几何形状对称的回转构件（如圆柱齿轮、均质圆盘、螺旋桨叶等），因制造误差、材质不均等原因引起的惯性力不平衡，是无法通过计算来确定平衡质量的大小和方位的。
即使某些构件有明显的若干块偏心质量，但也可能无法准确确定各偏心质量的大小及其质心位置。
因此以上情况都只能通过静平衡试验来确定平衡质量的大小和方位。
图
静平衡试验的基本原理是基于这样一个普遍现象：任何物体在地球引力的作用下，其重心（也即质心）总是处于最低位置。
如图所示的盘型凸轮，其质心s若在转轴O的上方，它是无法静止的，必然会产生往复摆动，直至晃动到质心s位于最低位置时才静止不动。
由于回转构件质心偏离转轴，不能使构件在任意位置保持静止不动（即静平衡），这种现象称为静不平衡。
加平衡质量实质上就是调整回转构件的质心位置，使其位于转轴上。
图
静平衡试验所用的设备称为静平衡架，其结构较简单。
图所示为一导轨式静平衡架。
其主要部分是安装在同一水平面内的两个互相平行的刀口形导轨（也有棱柱形或圆柱形的）。
图
试验时将回转构件（如几何形状对称的圆盘）的轴颈支
承在两导轨上。
若构件是静不平衡的，则在偏心重力的作用下，
将在刀口上滚动。
当滚动停止后，构件的质心s在理论上应位
于转轴的铅垂下方，如图所示。
在判定了回转构件质心相对转轴的偏离方向后，在相反方向（即正上方）的某个适当位置，取适量的胶泥暂时代替平衡质量粘贴在构件上，重复上述过程。
经多次调整胶泥的大小或径向位置反复试验，直到回转构件在任意位置都能保持静止不动，此时所粘贴胶泥的质径积即为应加平衡质量的质径积W b。
最后根
图据回转构件的具体结构，按W b的大小确定的平衡质量固定到构件的相应位置（或在相反方向上去除构件上相应的质量），就能使回转构件达到静平衡。
导轨式静平衡架结构简单、可靠，平衡精度较高，但必须保证两固定的刀口在同一水平面内。
当回转构件两端轴颈的直径不相等时，就无法在此种平衡架上进行回转构件的平衡试验了。
如图所示为另一种静平衡试验设备，称为圆盘式静平衡架。
也即平衡时将回转构件的轴颈支承在两对圆盘上，每个圆盘均可绕自身轴线转动，而且一端的支承高度可以调整，以适应两端轴颈的直径不相等的回转构件。
静平衡的操作过程与上述相同。
此种平衡架的使用较为方便，但因轴颈与圆盘间的摩擦阻力较大，故平衡精度比导轨式的静平衡架要低一些。
