前聚焦扫描系统简介
扫描电镜工作原理
扫描电镜工作原理扫描电镜是一种高级显微镜，能够提供高分辨率的显微图像。
它的工作原理是利用电子束来扫描样品表面，通过收集反射、透射或者散射的电子信号来生成图像。
下面将详细介绍扫描电镜的工作原理。
一、电子源1.1 电子枪：扫描电镜中的电子源通常是由热阴极电子枪产生的。
电子枪通过加热阴极产生电子，然后通过加速电压加速电子束。
1.2 加速电压：加速电压决定了电子束的能量。
加速电压越高，电子束的穿透能力越强，分辨率也会提高。
1.3 调焦系统：扫描电镜中的调焦系统用于调整电子束的聚焦，以保证在样品表面形成清晰的图像。
二、样品准备2.1 导电涂层：为了避免电荷积累和减少散射，样品通常需要涂上导电涂层，如金属薄膜。
2.2 样品固定：样品需要被固定在样品台上，以保证在扫描过程中不会移动。
2.3 样品表面处理：为了获得清晰的图像，样品表面需要进行适当的处理，如抛光或者蒸镀。
三、扫描系统3.1 扫描线圈：扫描电镜中的扫描线圈用于控制电子束在样品表面的扫描范围，从而形成图像。
3.2 探测器：扫描电镜中的探测器用于接收反射、透射或者散射的电子信号，并将其转换成图像。
3.3 扫描速度：扫描速度决定了图像的分辨率，较高的扫描速度可以获得更高分辨率的图像。
四、信号处理4.1 图像重建：通过收集反射、透射或者散射的电子信号，扫描电镜可以重建样品表面的图像。
4.2 对比度调整：信号处理中可以对图像的对比度进行调整，以提高图像的清晰度。
4.3 图像分析：扫描电镜可以通过信号处理进行图像分析，如测量样品表面的形貌或者化学成分。
五、应用领域5.1 材料科学：扫描电镜在材料科学领域被广泛应用，可以观察材料的微观结构和表面形貌。
5.2 生物学：扫描电镜在生物学领域可以用于观察细胞结构和微生物形态。
5.3 纳米技术：扫描电镜在纳米技术领域可以用于观察纳米材料的结构和性质。
总结：扫描电镜通过利用电子束扫描样品表面，收集电子信号生成图像，具有高分辨率和广泛的应用领域。

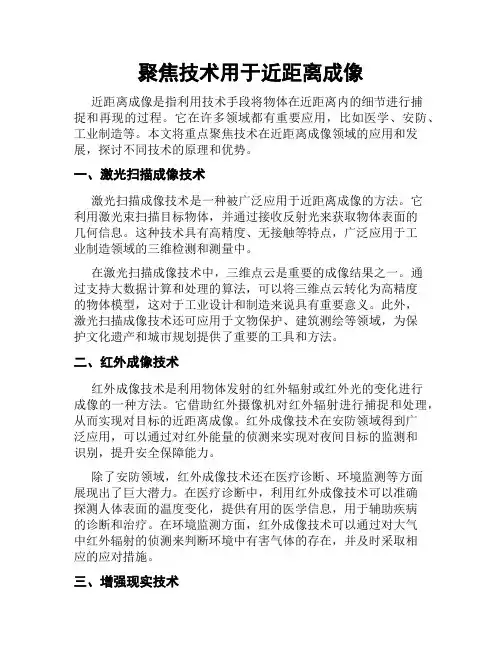

聚焦技术用于近距离成像
聚焦技术用于近距离成像近距离成像是指利用技术手段将物体在近距离内的细节进行捕捉和再现的过程。
它在许多领域都有重要应用，比如医学、安防、工业制造等。
本文将重点聚焦技术在近距离成像领域的应用和发展，探讨不同技术的原理和优势。
一、激光扫描成像技术激光扫描成像技术是一种被广泛应用于近距离成像的方法。
它利用激光束扫描目标物体，并通过接收反射光来获取物体表面的几何信息。
这种技术具有高精度、无接触等特点，广泛应用于工业制造领域的三维检测和测量中。
在激光扫描成像技术中，三维点云是重要的成像结果之一。
通过支持大数据计算和处理的算法，可以将三维点云转化为高精度的物体模型，这对于工业设计和制造来说具有重要意义。
此外，激光扫描成像技术还可应用于文物保护、建筑测绘等领域，为保护文化遗产和城市规划提供了重要的工具和方法。
二、红外成像技术红外成像技术是利用物体发射的红外辐射或红外光的变化进行成像的一种方法。
它借助红外摄像机对红外辐射进行捕捉和处理，从而实现对目标的近距离成像。
红外成像技术在安防领域得到广泛应用，可以通过对红外能量的侦测来实现对夜间目标的监测和识别，提升安全保障能力。
除了安防领域，红外成像技术还在医疗诊断、环境监测等方面展现出了巨大潜力。
在医疗诊断中，利用红外成像技术可以准确探测人体表面的温度变化，提供有用的医学信息，用于辅助疾病的诊断和治疗。
在环境监测方面，红外成像技术可以通过对大气中红外辐射的侦测来判断环境中有害气体的存在，并及时采取相应的应对措施。
三、增强现实技术增强现实技术是将虚拟信息与真实场景相结合，实现对真实世界的感知和改变的一种技术。
在近距离成像中，增强现实技术可以通过叠加虚拟图像和信息，实现对物体表面的细节成像和展示。
通过增强现实技术，可以在近距离观察物体时提供更多的信息，比如物体的结构、特性等。
在医学领域，增强现实技术可以将患者的数据和医学模型与实际场景进行融合，帮助医生进行手术规划和操作指导。
近红外共聚焦扫描成像仪的作用
近红外共聚焦扫描成像仪的作用近红外共聚焦扫描成像仪（NIR-CI）是一种基于光学原理的成像仪器，用于检测和分析近红外（NIR）波段的光谱信号。
与传统的光学显微镜相比，NIR-CI能够提供更多的信息和更高的分辨率，因此在生物医学领域有着广泛的应用。
以下是NIR-CI的主要作用。
1.细胞和组织成像：NIR-CI可以通过检测细胞和组织中的NIR信号来实现非侵入性的细胞和组织成像。
这对于生物医学研究和临床诊断非常重要，可以帮助研究人员观察细胞和组织的结构和功能，发现病理变化。
2.药物代谢研究：NIR-CI可以通过检测药物在体内的分布和代谢来研究药物的药代动力学。
这对于药物研发和临床用药优化非常重要，可以帮助研究人员了解药物在体内的行为，制定最佳的用药方案。
3.肿瘤诊断和治疗：NIR-CI可以通过检测肿瘤组织中的NIR信号来诊断肿瘤并指导治疗。
近红外光具有较深的组织穿透能力，可以在体内实现肿瘤的非侵入性检测。
此外，NIR-CI还可以用于光热治疗，通过激光作用于肿瘤组织中的光敏剂，产生局部的温度升高，从而杀死肿瘤细胞。
4.脑功能成像：NIR-CI可以通过检测脑组织中的NIR信号来研究脑功能活动。
近红外光可以透过头皮和颅骨检测到脑组织中的血流和氧合状态，从而实现对脑活动的监测。
这对于神经科学研究和临床神经疾病诊断有着重要的意义。
5.环境监测：NIR-CI还可以用于环境监测，例如地质勘探、水质分析等领域。
近红外光可以透过地壳和水体表面，检测到地下和水下的物质分布，从而实现对地质和水质的非侵入性监测。
总之，近红外共聚焦扫描成像仪在生物医学领域有着广泛的应用，包括细胞和组织成像、药物代谢研究、肿瘤诊断和治疗、脑功能成像以及环境监测等。
随着技术的不断发展，NIR-CI将能够为生物医学研究和临床诊断提供更多的信息和更高的分辨率，为人们的健康和环境保护做出更大的贡献。
扫描电镜工作原理
扫描电镜工作原理扫描电镜（Scanning Electron Microscope，简称SEM）是一种高分辨率的显微镜，利用电子束和样品之间的相互作用来获取样品表面的详细信息。
它在材料科学、生物学、纳米技术等领域具有广泛的应用。
一、工作原理概述扫描电镜的工作原理可以分为以下几个步骤：电子源产生电子束，电子束经过聚焦系统聚焦后，通过扫描线圈控制电子束的位置，然后电子束与样品表面发生相互作用，样品表面发射出的信号被探测器采集并转换成图象。
二、电子源扫描电镜使用的电子源通常是热阴极。
热阴极是由钨丝或者其他材料制成的，通过加热使其发射电子。
电子源的温度和电流可以调节，以控制电子束的强度和稳定性。
三、聚焦系统聚焦系统主要由透镜组成，用于聚焦电子束。
透镜可以是磁透镜或者电透镜，通过调节透镜的电流或者磁场来控制电子束的聚焦效果。
聚焦系统的作用是使电子束尽可能地细致和聚焦，以提高分辨率。
四、扫描线圈和扫描控制扫描线圈用于控制电子束的位置，使其按照一定的模式在样品表面挪移。
扫描控制系统可以根据需要调整扫描速度和扫描范围。
通过控制扫描线圈，可以在样品表面获取不同位置的信号，从而形成图象。
五、相互作用和信号检测电子束与样品表面发生相互作用时，会产生多种信号，包括二次电子、反射电子、散射电子、辐射等。
这些信号可以提供关于样品表面形貌、成份和结构的信息。
扫描电镜通常使用多种探测器来采集这些信号，并将其转换为图象。
六、图象处理和显示采集到的信号经过放大、滤波、增益等处理后，可以转换为数字信号，并通过计算机处理和显示。
图象处理软件可以对图象进行增强、测量和分析，以获取更多的样品信息。
七、应用领域扫描电镜在材料科学、生物学、纳米技术等领域具有广泛的应用。
在材料科学中，扫描电镜可以观察材料的表面形貌、颗粒分布、晶体结构等；在生物学中，扫描电镜可以研究细胞形态、细胞组织结构等；在纳米技术中，扫描电镜可以观察纳米材料的形貌和结构。
总结：扫描电镜通过利用电子束和样品之间的相互作用来获取样品表面的详细信息。
扫描电镜工作原理
扫描电镜工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，利用电子束与样品的相互作用来获得样品的表面形貌和成分信息。
下面将详细介绍扫描电镜的工作原理。
一、电子束的发射和聚焦扫描电镜中的电子束是通过热阴极或场发射阴极产生的。
电子束首先通过一系列的透镜系统进行聚焦。
这些透镜系统包括电子枪、聚焦透镜和缩聚透镜。
电子束的聚焦使得其能量集中在一个非常小的区域内，从而提高了分辨率。
二、样品的准备与加载在进行扫描电镜观察之前，需要对样品进行准备。
通常，样品需要被切割成非常薄的片或者被涂覆上导电性物质，以便电子束能够通过并与样品相互作用。
准备好的样品会被安装在样品台上，并通过机械或电动系统精确地调整位置。
三、电子束与样品的相互作用当电子束聚焦到样品表面时，电子与样品原子发生相互作用。
这些相互作用包括散射、反射、透射和吸收等。
其中，散射是最重要的相互作用方式。
电子束与样品表面原子的相互作用会产生二次电子、反射电子、散射电子和X射线等。
四、二次电子的检测与信号放大在扫描电镜中，最常用的信号是二次电子。
二次电子是在电子束与样品相互作用时从样品表面发射出来的低能电子。
这些二次电子被探测器捕获，并转化为电信号。
电信号经过放大和处理后，可以被转化为图像。
五、扫描和图像重建扫描电镜的工作方式是通过扫描电子束在样品表面上的移动来获取图像。
电子束被聚焦到一个非常小的区域内，然后通过扫描线的方式在样品表面上移动。
同时，二次电子信号被探测器捕获，并根据扫描位置进行记录。
这些记录的数据经过处理和重建，最终形成样品的图像。
六、图像显示与分析扫描电镜生成的图像可以通过显示器进行观察和分析。
图像显示的分辨率取决于电子束的能量和样品的性质。
扫描电镜还可以通过其他技术手段，如能谱分析、成分分析和表面形貌分析等，对样品进行更深入的研究和分析。
综上所述，扫描电镜通过聚焦电子束、与样品的相互作用、二次电子的检测与信号放大、扫描和图像重建等步骤，实现对样品表面形貌和成分的高分辨率观察。
扫描电镜工作原理
扫描电镜工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种常用的高分辨率显微镜，它利用电子束代替光束进行成像，可以观察到物质的表面形貌和微观结构。
下面将详细介绍扫描电镜的工作原理。
一、电子源扫描电镜的电子源通常采用热阴极电子枪，利用热电子发射原理产生高能电子束。
热阴极电子枪由电子发射体、聚焦极和加速极组成。
当电子发射体受到加热后，产生的热电子经过聚焦极的聚焦作用，形成一个细束电子束。
二、电子束的聚焦和加速经过电子源产生的电子束，会经过一系列的透镜系统进行聚焦和加速。
透镜系统由一组磁透镜和电透镜组成，它们分别通过调节磁场和电场来控制电子束的聚焦和加速。
通过透镜系统的调节，可以使电子束变得更加细致和聚焦，从而提高成像的分辨率。
三、样品的准备和固定在进行扫描电镜观察之前，需要对样品进行准备和固定。
通常情况下，样品需要经过化学固定、脱水、金属浸渍等处理步骤，以保持样品的形态结构和细节，并提高电子束的透射性。
四、样品的扫描和成像在样品固定后，将样品放置在扫描电镜的样品台上。
电子束从电子源发射出来后，经过透镜系统的聚焦和加速后，进入扫描线圈系统。
扫描线圈系统通过控制电子束的扫描范围和速度，使电子束在样品表面进行扫描。
扫描过程中，电子束与样品表面相互作用，产生多种信号。
五、信号的检测和处理样品与电子束相互作用后，会产生多种信号，包括二次电子、反射电子、背散射电子、X射线等。
这些信号被检测器接收到后，会转换成电信号，并经过放大和处理。
最终，通过将信号转换为图象，可以观察到样品表面的形貌和微观结构。
六、图象的显示和分析通过信号的检测和处理后，得到的图象可以通过显示器进行观察。
扫描电镜图象通常呈现出高对照度和高分辨率的特点，可以清晰地显示样品表面的细节和结构。
同时，还可以利用图象处理软件对图象进行后期处理和分析，如测量样品表面的尺寸、形状等。
总结：扫描电镜通过利用电子束代替光束进行成像，能够观察到物质的表面形貌和微观结构。
扫描电子显微镜工作原理
扫描电子显微镜工作原理
扫描电子显微镜（Scanning Electron Microscope，SEM）是一
种利用电子束与样品相互作用，通过控制电子束扫描样品来获得高分辨率图像的仪器。
其工作原理可以概括如下：
1. 电子枪和聚焦系统：SEM中的电子枪产生高能量的电子束，通常使用热阴极或冷阴极发射电子。
聚焦系统根据需要将电子束聚焦成细束。
2. 射线系统：聚焦后的电子束进入射线系统，经过一系列的电磁透镜和偏转磁铁来控制和定位电子束的位置。
3. 样品台和扫描系统：待观察的样品放置于样品台上，样品台可以进行高精度的位置调整。
电子束从顶部进入，并通过电磁透镜附近的扫描线圈来控制水平和垂直方向的束斑位置，从而实现对样品表面的扫描。
4. 信号检测和图像重建：当电子束与样品相互作用时，会产生多种不同的信号。
最常用的信号有二次电子（SE）和背散射
电子（BSE）。
二次电子是由被电子束激发的表面原子或分子
所发射的电子。
背散射电子是由高能电子与样品原子核的相互作用而散射产生的电子。
这些信号被探测器捕捉，并转换为电信号传输到图像处理系统。
通过组合并处理这些信号，最终形成高分辨率的样品图像。
5. 系统控制和图像显示：扫描电子显微镜通常配备有相应的系统控制软件，可以实时调整电子束的参数、样品扫描范围和扫
描速度等。
图像可以通过电子束的扫描和控制以及信号检测系统的输出，转化为显示在显示器上的图像。
总结起来，扫描电子显微镜通过利用电子束与样品相互作用并检测所产生的信号，通过电子束的扫描和控制，最终生成高分辨率的样品图像。
扫描电镜工作原理
扫描电镜工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种常用的高分辨率显微镜，通过利用电子束与样品的相互作用来获取样品表面的形貌和成分信息。
其工作原理基于电子光学和电子物理的原理。
一、电子光学系统扫描电镜的电子光学系统由电子源、透镜系统和检测系统组成。
1. 电子源扫描电镜的电子源通常采用热阴极电子枪，通过加热阴极产生热电子。
热电子经过加速电压加速形成高速电子束。
2. 透镜系统透镜系统由几个磁透镜组成，包括聚焦透镜和扫描透镜。
聚焦透镜用于将电子束聚焦到极小的尺寸，提高分辨率。
扫描透镜用于控制电子束在样品表面的扫描。
3. 检测系统检测系统用于测量电子束与样品相互作用后的信号。
常用的检测器有二次电子检测器和反射电子检测器。
二次电子检测器用于观察样品表面形貌，反射电子检测器用于获得样品的成分信息。
二、扫描控制系统扫描控制系统由扫描线圈和扫描发生器组成。
扫描线圈用于控制电子束在样品表面的扫描范围和速度。
扫描发生器则产生扫描信号，控制电子束的扫描。
三、样品准备在进行扫描电镜观察之前，样品需要进行一系列的准备工作。
首先，样品需要被固定在样品架上，以保持稳定。
然后，样品需要被表面处理，如金属镀膜或碳镀膜，以提高导电性。
最后，样品需要被放置在真空环境中，以避免电子束与空气分子的相互作用。
四、工作过程1. 准备好样品并放置在样品架上。
2. 打开扫描电镜，并进行必要的预热和真空泵抽气。
3. 调整电子光学系统，使得电子束聚焦到最佳状态。
4. 设置扫描控制系统，确定扫描范围和速度。
5. 开始扫描，观察样品表面形貌和成分信息。
6. 根据需要，可以调整扫描参数和检测器，以获得更详细的信息。
7. 观察结束后，关闭扫描电镜并进行必要的清洁和维护。
五、应用领域扫描电镜在许多领域都有广泛的应用。
在材料科学中，它可以用于观察材料的晶体结构、表面缺陷和纳米结构。
在生物学中，它可以用于观察细胞和组织的形态和结构。
动态聚焦激光打标机的扫描系统组成和应用汇总
动态聚焦激光打标机的扫描系统组成和应用动态聚焦激光打标机的动态聚焦扫描系统是专为实现小光斑、大工作范围和高灵活性的激光扫描所设计的，适用于CO2、YAG及光纤激光器。
已成熟的应用在多个行业中，最为显著的特色是速度，也就提高了加工企业的效率。
动态聚焦扫描系统由箱体、动态轴、动态聚焦镜片组、XY扫描振镜、XY反射镜片及保护窗组成。
输入信号为数字信号，支持XY2-100协议，最佳入射光斑直径为15mm，共分为300x300，400x400，500x500，600x600，750x750，1000x100动态聚焦激光打标机的动态聚焦扫描系统是专为实现小光斑、大工作范围和高灵活性的激光扫描所设计的，适用于CO2、YAG及光纤激光器。
已成熟的应用在多个行业中，最为显著的特色是速度，也就提高了加工企业的效率。
动态聚焦扫描系统由箱体、动态轴、动态聚焦镜片组、XY扫描振镜、XY反射镜片及保护窗组成。
输入信号为数字信号，支持XY2-100协议，最佳入射光斑直径为15mm，共分为300x 300，400 x400，500 x 500，600 x 600，750 x 750，1000 x 1000（单位：mm2）六种扫描范围。
动态聚焦扫描系统具有结构紧凑、坚固防尘、安装方便精确、抗干扰能力强等特点。
该系统的设计充分考虑了振镜电机及驱动板的散热问题，确保了长期工作状态下的系统的稳定性。
振镜与驱动板参数（所指角度为机械角，所有参数测定均为上电一分钟后）电源电压±24V±10%（正负电压绝对值相等）小步长阶跃响应时间（±0.5V方波） 1.5ms有效扫描角度±12.5°位置输入信号比例系数0.5V/°位置输出信号比例系数0.5V/°模拟位置信号输入范围±5V线性度99.9%比例漂移<40PPM/℃零点漂移 <10μRad/℃重复定位精度 8μRad长时间漂移（连续工作超过8小时） <0.5mRad平均工作电流 2A工作环境温度25℃±10℃主要应用领域：大范围激光标刻，激光切割、焊接、打孔，激光微细加工，三维应用，激光快速成型等。
扫描枪的结构及工作原理
扫描枪的结构及工作原理
扫描枪的结构包括光源部分、光学系统、数字化处理部分和接口部分。
光源部分：扫描枪通常采用红外线或激光作为光源。
光源发出的光线通过光学系统进行聚焦，形成一个光点。
光学系统：光学系统主要由透镜和反射镜组成，用于聚焦光源发出的光线，并将其反射到要扫描的物体上。
数字化处理部分：光线反射回扫描枪后，经过光敏传感器的接收和转换，将光信号转换成电信号。
经过模数转换，将光电信号数字化，然后通过数据处理芯片处理，最终得到扫描枪所需的数据。
接口部分：扫描枪通过接口与计算机或其他设备连接，将扫描到的数据传输到计算机中，并进行后续处理。
工作原理：扫描枪在使用时，将光点对准要扫描的条形码或二维码，通过手柄上的扫描按钮或自动感应，触发扫描枪工作。
光源发出的光线被反射到物体上，然后由光敏传感器接收并转换成电信号。
经过数字化处理，将扫描到的数据传输给接口部分，从而实现对条形码或二维码的解码。
扫描电镜的结构原理
扫描电镜的结构原理扫描电镜（Scanning Electron Microscope，SEM）是一种常用的高性能显微技术，能够提供高分辨率的表面形貌和表面元素的微区分析。
它通过扫描样品表面并采集电子信号，从而实现对样品的显微观察。
下面我将详细介绍扫描电镜的结构原理。
1.电子枪：电子枪是扫描电镜的核心部件，它负责产生高能电子束。
电子枪主要由阴极、阳极和加速电极等构成。
在电子枪中，阴极加热后释放出一个电子云，然后通过加速电极的作用，使电子云加速并形成高能电子束。
2.聚焦系统：聚焦系统包括透镜和聚焦电极。
透镜的角度和形状可以控制电子束的聚焦，从而提高图像的清晰度和分辨率。
聚焦电极则用于调节透镜的焦距。
3.扫描线圈：扫描线圈主要包括水平和垂直线圈。
水平线圈和垂直线圈通过产生调制磁场来控制电子束的扫描范围和速度。
通过改变磁场的传送效果，可以将电子束精确地扫描到样品的各个位置，从而实现对样品表面的显微观察。
4.样品台：样品台用于支撑和定位样品。
它通常是由导电材料制成，以便在样品表面引入扫描电子束所需的信号。
样品可以在样品台上进行旋转和倾斜，以获得不同角度的观察。
5.信号检测和显示系统：信号检测和显示系统是扫描电镜的输出部分。
扫描电子束在扫描样品表面时与样品相互作用产生的信号，通过探测器收集并转化为电信号。
然后，被放大和处理后的信号通过显示器显示出来，形成样品表面的图像。
除了上述组成部分，扫描电镜还可以配备其他的功能模块，例如能量散射谱仪和电子背散射仪等，以提供更全面的样品表征能力。
总之，扫描电镜通过电子束在样品表面的扫描来实现显微观察，并通过信号的检测和处理，最终呈现出高分辨率的样品表面形貌。
它在材料科学、生物学、化学等领域具有广泛应用，为科学研究和工程技术提供了强大的工具。
激光扫描共聚焦显微镜系统及其在细胞生物学中的应用
激光扫描共聚焦显微镜系统及其在细胞生物学中的应用信息来源：本站原创更新时间：2004-8-20 15:43:00陈耀文林珏龙赖效莹梅品超2004-8-2 20:07:32 激光生物学报1998年6月第7卷第2期摘要激光扫描共聚焦显微镜是近十年发展起来的医学图象分析仪器，现已广泛应用于荧光定量测量、共焦图象分析、三维图象重建、活细胞动力学参数监测和胞间通讯研究等方面。
其性能为普遍光学显微镜质的飞跃，是电子显微镜的一个补充。
本文以美国Meridian 公司的ACAS ULTIMA312为例简要介绍了激光扫描共聚显微镜系统的结构，功能和生物学应用前景。
关键词激光；共聚焦显微镜；粘附细胞分析与筛选（ACAS）The Laser Scanning Confocal Microscopy System and its Biological ApplicationsChen Yaowen ,Lin Jielong ,Lai Xiaoying ,Mei Pinchao(Shantou Uni.Med .College,Central Lab ,Shantou Guangdong 515031)Ahstract The Laser Scanning Confocal Microscopy is a new medical image analysis instrument ,which is developed in the last decade.Now it is widely applied in such fields as fluorescent quantitative measurement ,conpocal image andlyusis ,3-D reconstruction ,Kinetic signal monitioring of living cell ,cellcell communication researches ,etc .In this paper ,ACSA ULTIMA 312(Meridian Co,USA)is taken as an example to introduce the principle of confocal microscopy ,its funetions and biological applications.Key words Laser Confocal Microscopy Adherent Cell Analysis and sorting(ACSA)激光扫描共聚焦显微镜（Laser scanning Confocal Microscopy ，简称LSCM）是近代生物医学图象仪器的最重要发展之一，它是在荧光显微镜成象的基础上加装激光扫描装置，使用紫外光或可见光激发荧光探针，利用计算机进行图象处理，从而得到细胞或组织内部微细结构的荧光图象，以及在亚细胞水平上观察诸如Ca2+、pH值、膜电位等生理信号及细胞形态的变化。
扫描电镜基本工作原理
扫描电镜基本工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束来对样品进行高分辨率成像的仪器。
相比传统的光学显微镜，SEM可以提供更高的分辨率和更清晰的图像细节。
其基本工作原理如下：1.电子源：SEM使用热阴极电子源或场发射电子源产生高能电子束。
热阴极电子源通过加热钨丝来产生热电子，而场发射电子源则通过透明导体材料和阳极加电场来发射电子。
2.聚焦系统：电子束通过聚焦系统来提高其聚焦度。
聚焦系统通常由一系列透镜组成，这些透镜通过电场或磁场对电子束进行聚束，使其更紧凑和尖锐，以提高分辨率和深度聚焦能力。
3.样品：待观察的样品被放置在SEM的样品台上。
样品通常需要经过一些处理步骤，如脱水、金属涂覆等，以提高电子的导电性和形状稳定性。
4.扫描系统：SEM的扫描系统由水平和垂直的扫描线圈组成。
扫描系统将电子束在样品表面上进行扫描，从而形成一幅图像。
扫描线圈产生的磁场可以将电子束定位到样品上的不同位置，形成图像的像素点。
5.信号检测：在电子束与样品相互作用时，许多不同类型的信号被产生，包括二次电子（SE）信号、背散射电子（BSE）信号、X射线和荧光等。
这些信号提供了样品的形貌和化学成分的信息。
6.信号处理与图像生成：SEM的检测器将从样品获得的信号转换成电信号，并通过放大、滤波等处理步骤，最后生成一幅与样品形貌和性质相关的图像。
这些图像可以呈现在显示器上供用户观察分析。
SEM的主要优势是其高分辨率和大深度聚焦能力，使得在高放大倍数下观察样品时依然能保持较高的清晰度。
此外，SEM对于不同形态的样品都具有广泛的适用性，可以观察金属、陶瓷、生物组织等各种材料。
然而，SEM也有一些局限性。
首先，SEM对样品的要求较高，如需要处理样品以提高导电性和形状稳定性。
其次，由于SEM是真空环境下工作，所以不适合观察水或有机溶液等非真空可观察样品。
此外，SEM对于非导电样品的成像需要额外的样品表面处理和特殊技术。
扫描电镜介绍范文
扫描电镜介绍范文扫描电子显微镜（Scanning Electron Microscope, SEM）是一种常用的高分辨率成像工具，可以在微观范围内观察样品的表面形貌和显微结构。
相比传统的光学显微镜，扫描电子显微镜具有更高的分辨率和更大的深度信息。
扫描电子显微镜的工作原理是利用电子束对样品表面进行扫描，通过探针电子显微镜和信号探测系统获取样品表面的信号，从而得到高分辨率的图像。
扫描电子显微镜由四个主要部分组成：电子枪、透镜系统、扫描系统和探测系统。
电子枪是扫描电子显微镜的核心部件，它产生高能电子束。
电子枪中的热阴极产生电子，然后通过加速极加速到很高的速度。
这些高能电子束经过聚焦系统进行聚焦，并通过调节电压和电流来控制电子束的强度和直径。
透镜系统通过控制电子束的聚焦和形状，将电子束聚焦在样品表面上。
透镜系统中包括电子透镜和扫描线圈，通过调整透镜的电压和扫描线圈的电流，可以控制电子束的聚焦和扫描范围。
扫描系统用于控制电子束在样品表面上的扫描。
它通过改变扫描线圈的电流，控制电子束的位置和速度。
扫描系统可以按照一定的模式（如线性、环形或斜线）扫描样品表面，以获取更全面的信息。
探测系统用于收集和转换电子束与样品交互作用的信号。
常见的探测器包括二次电子和反射电子探测器。
二次电子探测器用于检测电子束与样品表面的相互作用，生成成像信号。
反射电子探测器检测电子束中被样品散射的电子，可以提供更多的表面和成分信息。
扫描电子显微镜的工作原理是通过扫描电子束，获取样品表面反射或二次电子的强度和分布信息，然后通过信号处理和数据分析，生成高分辨率的图像。
扫描电子显微镜的分辨率通常可以达到纳米级别，可以观察到微观结构和表面形貌。
扫描电子显微镜的应用非常广泛。
在材料科学领域，它可以用于研究材料的晶体结构、表面形貌和成分分析。
在生物科学领域，它可以用于观察细胞和组织的微观结构。
在地质学和环境科学领域，它可以用于研究岩石和土壤的粒度和成分。
扫描仪的工作原理
扫描仪的工作原理扫描仪是一种常见的办公设备，用于将纸质文件或者照片转换为数字形式，便于存储、编辑和共享。
它通过光学和电子技术实现将纸质文件上的图象转换为数字信号的过程。
下面将详细介绍扫描仪的工作原理。
1. 光学系统扫描仪的光学系统主要由镜头、光源和传感器组成。
镜头用于聚焦光线，使其能够准确地照射在纸张上。
光源通常采用冷光源或者LED，用于提供光线以照亮纸张。
传感器是最关键的部份，它能够将纸张上的图象转换为电信号。
2. 扫描过程当用户将纸张放置在扫描仪的扫描台上并按下扫描按钮时，扫描仪开始工作。
首先，光源照亮纸张，然后镜头将纸张上的图象聚焦到传感器上。
传感器是由一系列光敏元件组成的，当光线照射到它们上面时，它们会产生电信号。
3. 光电转换传感器接收到的光信号会被转换为电信号。
光敏元件会根据光线的强弱产生不同的电压信号，这些信号经过放大和滤波等处理后，被转换为数字信号。
4. 数字化处理经过光电转换后，电信号被传送到扫描仪的数字化处理部份。
这一部份通常由一块芯片或者电路板组成，它能够将电信号转换为数字信号。
数字信号可以被计算机识别和处理。
5. 图象处理扫描仪还可以对图象进行一些处理，以提高图象的质量和清晰度。
常见的图象处理功能包括去除噪声、调整亮度和对照度、裁剪和旋转等。
6. 数据传输当图象被转换为数字信号后，扫描仪将这些数据传输到计算机或者其他设备上。
传输方式可以是通过USB接口、无线网络或者其他数据传输方式。
总结：扫描仪的工作原理是通过光学系统将纸质文件上的图象转换为电信号，再经过光电转换和数字化处理，最终将图象数据传输到计算机或者其他设备上。
扫描仪的工作原理的核心是光学和电子技术的应用，它能够快速、准确地将纸质文件转换为数字形式，方便我们进行存储、编辑和共享。
聚焦离子束系统操作要点及常见问题
可得到 SEM 图像； b) 低倍下按住鼠标中键拖动，改变 X、Y 坐标找到样品； c) 调整焦距，象散，明暗度，对比度等得到较好的图像； d) 在较高倍数下（2-3K） ，在样品不同位置调整焦距，根据 WD 确定 样品最高点，在样品最高点调焦清晰后点击 link Z to FWD 按钮； （注：此时 Z 值与 WD 值统一） 2. 调整 EucentricHight 位置 a) 电子束 beam shift 清零，电子束图像打开状态，在 2-3K 放大倍 数下，在样品上找到一个特征点将其移至屏幕中央； （若屏幕中心 的十字没有显示，shift+F5 使其显示） b) 在样品台工具栏将 Z 设为 4.16mm，点击 goto，升高样品台，在样 品台上升的过程中，如果系统提醒 relink，则需要重新调整焦距 后，再点击 relink，继续升高样品台至 4.16； c) 倾转样品台至 7°， 激活 CCD 窗口用鼠标中键拖动使特征点回到屏 幕中央； d) 样品台回到 0°，检查特征点是否回到屏幕中央，如果偏离>5-10 μm，则双击特征点回到屏幕中央，重复步骤 c)； （重复时可选择 更大的倾转角度） e) 倾转样品台至 52°确认特征点在屏幕中间； 3. FIB 加工 a) 激活离子束窗口， 将离子束 beam shift 清零， 点击 beam on 按钮， 如果离子束处于 sleep 状态，则点击 weak up（需要等 beam on 旁边的进度条完全变绿，也可以在调整 EucentricHight 位置前点 击） ，根据需要选择合适的加速电压和束流后点击暂停按钮，得到 离子束图像； b) 在离子束窗口，按住 shift+左键将 2.a）中特征点拖动至屏幕中 央； （如果两个窗口的图像不能对中，则需要重新检查共心高度） c) 选择合适加工的样品位置，打开 pattern 栏，根据加工需要选择 合适的 pattern 类型，编辑 pattern 尺寸等参数，并在 application-value 中选择 Si； d) 根据加工尺寸和精度要求选择束流，在加工位置附近调焦，调象 散；快扫一帧图像，确认 pattern 的位置后，点击 *4. 开始加工；
空间扫描聚焦实验报告
随着科技的发展，空间扫描聚焦技术已成为遥感、光学、医学等领域的重要手段。
空间扫描聚焦实验旨在验证空间扫描聚焦技术的原理，探究其应用前景。
本次实验以光学显微镜为研究对象，通过模拟实际应用场景，对空间扫描聚焦技术进行实验研究。
二、实验目的1. 验证空间扫描聚焦技术的原理；2. 探究空间扫描聚焦技术在光学显微镜中的应用；3. 分析空间扫描聚焦技术的优缺点，为实际应用提供参考。
三、实验器材1. 光学显微镜；2. 光源；3. 光学系统；4. 传感器；5. 数据采集系统；6. 计算机软件。
四、实验原理空间扫描聚焦技术是利用光学系统对物体进行扫描，同时通过调整聚焦参数，实现对物体不同区域的聚焦。
在光学显微镜中，空间扫描聚焦技术可以实现对样品不同区域的观察，提高观察效率和图像质量。
实验原理如下：1. 光学系统将物体反射或透射的光线聚焦到传感器上；2. 传感器将光信号转换为电信号；3. 数据采集系统对电信号进行处理，得到图像数据；4. 计算机软件对图像数据进行处理和分析。
1. 将光学显微镜、光源、光学系统和传感器组装成实验系统；2. 调整光源和光学系统，使光线垂直照射到样品上；3. 将样品放置在显微镜载物台上，调整焦距，使样品清晰；4. 通过调整聚焦参数，实现对样品不同区域的聚焦；5. 采集图像数据，并进行分析和处理。
六、实验结果与分析1. 实验结果表明，空间扫描聚焦技术可以实现对样品不同区域的聚焦，提高了观察效率和图像质量；2. 通过调整聚焦参数，可以观察到样品不同区域的细节，为样品分析提供了便利；3. 实验过程中，发现空间扫描聚焦技术存在以下优缺点：优点：（1）提高观察效率和图像质量；（2）实现对样品不同区域的聚焦，便于样品分析；（3）操作简单，易于实现。
缺点：（1）聚焦参数调整较为复杂，需要一定的操作技巧；（2）实验过程中，存在一定的图像噪声，影响图像质量；（3）空间扫描聚焦技术的应用范围有限，仅适用于光学显微镜等光学设备。
激光扫描仪的原理和应用
激光扫描仪的原理和应用1. 激光扫描仪的原理激光扫描仪是一种利用激光束进行扫描的设备，通过迅速扫描激光束，将其在空间中的位置信息转换成电信号，从而实现对目标物体或场景的捕捉和测量。
激光扫描仪的原理主要包括以下几个方面：1.1 激光发射和聚焦激光扫描仪中的激光发射器会发射出高能的激光束，并通过聚焦系统使激光束聚焦到一个尽可能小的点上。
聚焦后的激光束会成为扫描仪的光源，用于对目标进行照射。
1.2 激光束的扫描激光束经过聚焦后，通过激光扫描仪内部的扫描系统进行扫描。
扫描系统通常包括一个或多个旋转镜和一台驱动系统。
通过控制旋转镜的角度和速度，可以控制激光束在三维空间中的位置变化。
1.3 接收和处理反射信号激光扫描仪在照射目标后，会接收被目标反射回来的激光信号。
这些信号经过扫描仪内部的接收系统接收并转换成电信号。
然后经过一系列的信号处理，可以得到目标物体或场景的三维坐标、颜色等信息。
2. 激光扫描仪的应用激光扫描仪有广泛的应用领域，以下是一些常见的应用场景：2.1 三维建模和测量激光扫描仪可以将目标物体或场景的三维形状和表面纹理等信息捕捉下来，用于三维建模和测量。
在建筑、工程、制造业等领域中，激光扫描仪可以被用来生成高精度的数字模型，帮助设计师、工程师进行建模和分析，提高设计和工作效率。
2.2 逆向工程逆向工程是一种通过扫描目标物体获取其几何形状、结构和参数等信息，并利用这些信息进行设计和生产的方法。
激光扫描仪在逆向工程中扮演着重要的角色，可以快速、准确地获取目标物体的三维形状和细节信息，为后续的设计和制造提供参考。
2.3 文物保护与文化遗产重建在文物保护与文化遗产重建领域，激光扫描仪可以对古建筑、雕塑、壁画等文物进行非接触式扫描，保护珍贵文物的完整性和原貌。
通过扫描获得的数据可以用于文物数字化、重建、修复等工作，为文物保护和研究提供重要的辅助手段。
2.4 航空航天和地理测绘激光扫描仪在航空航天和地理测绘领域也有广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前聚焦扫描系统简介
振镜是一种优良的矢量扫描器件。
它是一种特殊的摆动电机,基本原理是通电线圈在磁场中产生力矩，但与旋转电机不同，其转子上通过机械纽簧或电子的方法加有复位力矩，大小与转子偏离平衡位置的角度成正比，当线圈通以一定的电流而转子发生偏转到一定的角度时，电磁力矩与回复力矩大小相等，故不能象普通电机一样旋转，只能偏转，偏转角与电流成正比，与电流计一样，故振镜又叫电流计扫描振镜(galvanometer scanner)。
所谓的三轴振镜，就是在X、Y摆动电机的基础上，增加了第三个移动电机Z，通过Z轴电机的前后移动来带动透镜组的前后移动，从而实现动态聚焦的功能。
市面上有两种三轴振镜，我们定义为前聚焦扫描系统和后聚焦扫描系统。
后聚焦扫描系统是在普通的2D振镜+场镜的基础上，增加第三轴，从而实现动态移动焦距的功能，主要用于非规则曲面打标、脆性材料钻孔等应用。
另一种为前聚焦扫描系统，在不需要场镜的情况下，将场镜的平场聚焦的功能前置，通过Z轴带动透镜组的前后移动来实现平场透镜的聚焦功能，主要应用于大幅面打标、切割等应用，本文主要对前聚焦扫描系统做简单介绍。
市场上应用较多的大幅面一般为二氧化碳大幅面，主要用于大尺寸的牛仔裤烧花、卡片纸切割、高分子膜材料的切割、木板画雕花、PCB打标等。
在这些应用中，客户普遍关注一个性能参数，叫做焦斑大小。
所谓的焦斑，是指激光通过振镜的聚焦系统，在所要打标的材
质上面打出来的激光烧结点的大小。
