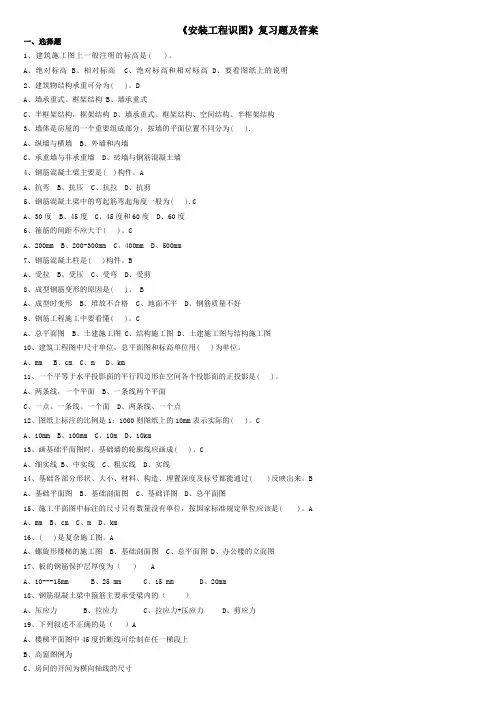

《安装工程识图》复习题及答案

《安装工程识图》复习题及答案一、选择题
1、建筑施工图上一般注明的标高是( )。

A、绝对标高
B、相对标高
C、绝对标高和相对标高
D、要看图纸上的说明
2、建筑物结构承重可分为( )。

D
A、墙承重式、框架结构
B、墙承重式
C、半框架结构，框架结构
D、墙承重式、框架结构、空间结构、半框架结构
3、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).
A、纵墙与横墙
B、外墙和内墙
C、承重墙与非承重墙
D、砖墙与钢筋混凝土墙
4、钢筋混凝土梁主要是( )构件。

A
A、抗弯
B、抗压
C、抗拉
D、抗剪
5、钢筋混凝土梁中的弯起筋弯起角度一般为( ).C
A、30度
B、45度
C、45度和60度
D、60度
6、箍筋的间距不应大于( )。

C
A、200mm
B、200-300mm
C、400mm
D、500mm
7、钢筋混凝土柱是( )构件。

B
A、受拉
B、受压
C、受弯
D、受剪
8、成型钢筋变形的原因是( )。

B
A、成型时变形
B、堆放不合格
C、地面不平
D、钢筋质量不好
9、钢筋工程施工中要看懂( )。

C
A、总平面图
B、土建施工图
C、结构施工图
D、土建施工图与结构施工图
10、建筑工程图中尺寸单位，总平面图和标高单位用( )为单位。

A、mm
B、cm
C、m
D、km
11、一个平等于水平投影面的平行四边形在空间各个投影面的正投影是( )。

A、两条线，一个平面
B、一条线两个平面
C、一点、一条线、一个面
D、两条线、一个点
12、图纸上标注的比例是1：1000则图纸上的10mm表示实际的( )。

C
A、10mm
B、100mm
C、10m
D、10km
13、画基础平面图时，基础墙的轮廓线应画成( )。

C
A、细实线
B、中实线
C、粗实线
D、实线
14、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。

B
A、基础平面图
B、基础剖面图
C、基础详图
D、总平面图
15、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( )。

A
A、mm
B、cm
C、m
D、km
16、( )是复杂施工图。

A
A、螺旋形楼梯的施工图
B、基础剖面图
C、总平面图
D、办公楼的立面图
17、板的钢筋保护层厚度为（） A
A、10---15mm
B、25 mm
C、15 mm
D、20mm
18、钢筋混凝土梁中箍筋主要承受梁内的（）
A、压应力
B、拉应力
C、拉应力+压应力
D、剪应力
19、下列叙述不正确的是（）A
A、楼梯平面图中45度折断线可绘制在任一梯段上
B、高窗图例为
C、房间的开间为横向轴线的尺寸
D、结施图的定位轴线必须与建施图的一致
20、下列叙述中不正确的是（）
A、3%表示长度为100.高度为3的坡度倾斜度
B、指北针一般画在总平面图和底层平面图上
C、总平面图中的尺寸单位为毫米，标高尺寸单位为米
D、总平面图的所有尺寸单位均为米，标注至小数点后二位
21、构件代号是用（）表示的。

D
A、大写拉丁字母
B、勾结名称拼音小写字母
C、构件名称汉语拼音大写字母
D、构件名称汉语拼音第一个大写字母
22、在建筑专业制图中，下列图线的用法错误的是（）D
A、平，剖面图中被剖切的主要建筑构造的轮廓线用粗实线。

B、建筑立面的外轮廓线用中粗实线。

C、构造详细中被剖切到的主要内容部分的轮廓线用粗实线。

D、尺寸线，尺寸界线，图例线，索引符号等用细实线。

23、下列立面图的图名中错误的是（）A
A、房屋立面图
B、东立面图
C、⑦-----①立面图
D、○A----- ○F立面图
24、钢筋混凝土构件分为现浇整体式和预制装配式是按（）C
A、受力特征
B、材料
C、施工方法
D、计算结果
25、由钢筋混凝土制成的梁、板、柱等构件称为（）C
A、钢筋混凝土结构
B、钢筋混凝土
C、钢筋混凝土构件
D、现浇钢筋混凝土
26、下列构件代号的书写格式哪种是错误的（） D
A、KL框架梁
B、GZ构造柱
C、TB楼梯板
D、 LB楼板
27、描述建筑剖面图，下列说法正确的是（）
A、是房屋的水平投影
B、是房屋的水平剖面图
C、是房屋的垂直剖面图
D、是房屋的垂直投影图
28、下列构件书写正确的是（ABC）
A、QB墙板
B、QL圈梁
C、ZH砖柱
D、YZ阳台
29、标高按起算基础准面的不同，分为（AD）
A、绝对标高
B、建筑标高
C、设计标高
D、相对标高
30、建筑详图的特点是（ACD ）
A、比例大
B、数量多
C、尺寸标准齐全
D、文字说明详尽
二、判断题
1、当构件受力时，混凝土与钢筋相邻材料产生相同的变形，钢筋在混凝土中会产生滑动。

×
2、梁和板均是受压构件。

×
3、柱在钢筋混凝土结构中主要是受弯构件。

4、构造柱要在基础中锚固并预先砌墙后浇筑混凝土。

√
5、柱子不得采用有内折角的箍筋。

6、基础是起承重的作用。

7、梁主要是受弯构件，建筑工程中常用的梁有雨蓬梁、楼梯梁、楼板梁、过梁、吊车梁、连系梁、基础梁等。

√
8、圈梁设置的数量与房屋的高度、层数、地基状况和地震烈度无关。

×
9、一般民用建筑由基础墙或柱、楼地层、楼板、屋顶、门窗等主要部分组成。

√
10、施工人员认为施工图设计不合理，可以对其更改。

×
11、标高是表示建筑物各部分或各个位置相对于±0.00的高度。

√
12、一套完整的房屋施工图中，一般按专业分为建筑施工图、结构施工图，设备施工图三类。

√
13、投影可分为斜投影和正投影。

×
14、指北针一般画在总平面图中及首层的建筑平面图上。

√
15、结构施工图是说明房屋的结构构造类型、结构平面布置、构件尺寸、材料和施工要求等。

√
16、圈梁是在建筑物外墙及部分墙中设置的连续而闭合的梁。

√
17、比例是所绘制的图样大小与实物大小之比。

×
18、建筑工程图的尺寸由尺寸线、尺寸界线及尺寸数字三部分组成。

19、建筑工程图中孔洞的表示有专门的图例。

√
20、比例尺是用来缩小或放大图样的度量工上具。

21、圈梁应沿墙顶做成连续封闭的形式。

√
22、绘制房屋建筑图时,一般先画平面图然后画立面图和剖面图等。

√
23、构造柱可以增强房屋的竖向整体刚度。

√
24、烟囱、烟道的施工图是较复杂的施工图。

√
25、绘图钢笔一般用代号“H”、“B”、“HB”表示其软硬，“B”表示淡而硬。

×
26、异型平、立面建筑物的施工图是复杂施工图。

√
27、看复杂的施工图要采取眼看、脑想、手算相结合的办法。

√
28、复杂施工图是指线条和尺寸比较多，所反映的建筑物造型不规则或要求进行特殊处理的施工图。

√
29、电气设备必须进行接零和接地保护。

√
30、冷却塔的平面布置图是复杂施工图。

三、问答题
1、简述一般住宅结构荷载的传递路线？
2、主梁和次梁如何辨别，其配筋中的一类特殊的配筋构造名称是什么？
次梁是搭接在主梁之上的，其通过主梁将荷载传递到柱上，其高度一般小于主梁。

为了防止次梁对主梁的剪力作用，所以在配筋构造上增加吊筋。

3、在梁和柱当中箍筋的作用有哪些？
箍筋的作用一方面是防止纵向受力钢筋受力钢筋凸出，同时约束核心混凝土提高其极限抗压强度，同时还起到抗剪的作用。

4、绝对标高和相对标高的区别，通常建筑图中采用的是那种？
绝对标高亦称海拔高度，我国把青岛附近黄海的平均海平面定为绝对标高的零点，全国各地的标高均以此为基准。

相对标高是以建筑物的首层室内主要房间的地面为零点（+0.00），表示某处距首层地面的高度。

5、简述单向板和双向板的区别，其配筋有什么区别？
单向板与双向板的区别在于长宽比，四边支承的长方形的板，如长跨与短跨之比相差不大，其比值小于二时称之为双向板，大于二时就是单向板，其结构计算的模型是不一样的
四、作题图，根据形体的两面投影补绘第三面投影（10分）。
