万科景观施工图制图标准(讨论稿)
万科园林景观技术标准（全套）
万科园林景观技术标准（全套）
万科园林景观技术标准
万科30年，做出了一大批经典的、耳熟能详产品，在这些产品中，对景观的打造也是
不遗余力，系列不同，景观处理方式也是不同
的；同一系列的产品，景观虽具有共性，但同
时也独具特色。
万科的园林造景手法极其娴熟，
这一切完全有赖于《万科园林景观技术标准》，
今天就分享给大家......
01第一部分：万科景观等级分类
注：
万科景观标准等级以景观设计合同种的标准化准。
02第一部分：万科景观等级分类
万科园林绿化等级标准
万科道路广场等级标准
万科景观小品等级标准
万科园林水景等级标准
万科园林建筑等级标准
万科景观照明等级标准
万科景观设备等级标准
03第三部分：万科不同风格景观要求
04第四部分：万科景观设计要求
1万科软景设计标准
2万科硬景设计标准
3万科景观构筑物设计要求
本期万科园林景观技术标准专题分享完毕......。
万科规定的景观绿化图纸，原来植物都要用得这么精确！
万科规定的景观绿化图纸，原来植物都要用得这么精确！你有没有为景观植被施工图头秃过感觉挺简单，不就是随便安排一些植物吗？大错特错！这样可是大忌！想知道怎么才算好的景观植物施工图吗?主持人今天就来告诉你！文末附设计院必备景观常用植物CAD平立面合集POINT 1植物随便种？丑死了！植物本身就具有较高的观赏性，再加上种类繁多，拥有很多种设计形式，主要有孤植、列植、对植、丛植、片植等等，常见的是列植和群植。
列植指乔、灌木按一定的直线或缓弯线成排成行的栽植，特点形成的景观比较单纯整齐；群植是用数量较多的乔灌木配植在一起，形成一个整体。
- 列植 -- 群植 -- 丛植 -POINT 2你的图，让人完全看不下去！虽然目前对绿化施工图设计有许多规范、标准，但分散在各种规范止中，所以都还存在着许多问题。
1）园林景观绿化施工图设计的内容深度不统一。
常常只做到初扩程度，没有针对植物个体设计，也没有放线定位，植物种植定位准确性差。
2）绿化施工图纸表达不够清晰。
由于不规范导致图纸的各种信息表达不清，容易缺少图纸，并且图纸分幅不清，图纸之间的衔接不明确。
3）立面图没有层次感。
往往在平面图中布置完成之后，放到立面图上时缺少变化，过于死板，可以看看林冠线找出变化感。
POINT 3简明扼要懂不懂？这么多谁看！景观绿化施工图多是以单线条来表达，必要时通过文字辅助，如果过多的运用图形、文字，图纸就会显得杂乱无章，抓不住重点，因此图纸需要避繁就简，突出重点。
1）通过图形、图先准确表达种植点的定位及种植密度。
通过种植点来规定植物的位置、种植密度、种植结构、种植范围及种植形式。
2）通过文字阐述图形、线条所不能表达的内容，利用文字总结施工图中共性的内容，完善施工图中缺少的信息，起到提纲挈领的作用。
说了这么多关于景观植物施工图的可是却连最基本的植物图块都没有？那怎么行！所以主持人今天就送景观常用植物CAD图库给你平立面都包含哦~设计院必备景观植物CAD平立面合集。
景观施工图制图标准
景观施工图制图标准景观施工图是景观设计方案的具体实施图纸，它是景观设计方案的具体表现，是设计师的创意和构思的具体呈现。
景观施工图的制图标准对于保证施工质量、提高工作效率至关重要。
下面将从图纸规格、图幅比例、图样标注、图样内容等方面进行详细介绍景观施工图的制图标准。
首先，景观施工图的图纸规格应当符合国家有关标准规定，一般情况下，图纸规格应为A3或A4，这样便于图纸的存储、传输和查阅。
同时，图纸的纸张应当选择较为坚固的绘图纸，以保证图纸的质量和稳定性。
其次，图幅比例是制图的重要标准之一。
在绘制景观施工图时，应当根据实际情况选择合适的图幅比例，一般情况下，1:100或1:200的比例较为常见。
在选择图幅比例时，需要考虑到图纸的大小、图样的内容和细节等因素，以保证图纸的清晰度和完整性。
再次，图样标注是景观施工图中至关重要的一环。
图样标注应当准确清晰地表达出图纸的内容和意图，包括图纸的名称、图幅比例、图纸编号、绘图日期、设计单位、设计人员等信息。
同时，对于图纸中的各个部分、构件、材料等应当进行详细的标注，以便施工人员能够准确理解和实施设计意图。
最后，图样内容是景观施工图的核心。
图样内容应当包括设计方案的各个部分，如植物配置、景观构件、材料规格、施工要求等。
在绘制图样内容时，需要注重细节的表达和精确的标注，以保证施工的准确性和质量。
综上所述，景观施工图的制图标准是保证景观设计方案顺利实施的重要保障。
在制图过程中，需要严格按照规范要求进行，注重细节，保证图纸的准确性和完整性。
只有如此，才能保证景观设计方案的顺利实施，达到预期的效果。

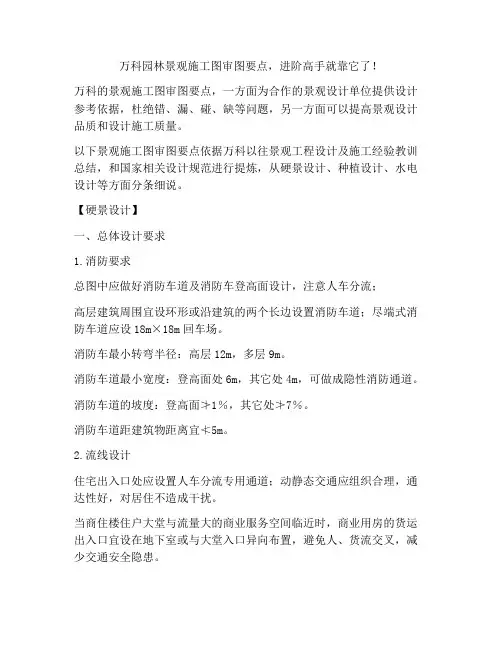

万科园林景观施工图审图要点,进阶高手就靠它了!
万科园林景观施工图审图要点，进阶高手就靠它了！万科的景观施工图审图要点，一方面为合作的景观设计单位提供设计参考依据，杜绝错、漏、碰、缺等问题，另一方面可以提高景观设计品质和设计施工质量。
以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。
【硬景设计】一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计，注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。
消防车最小转弯半径：高层12m，多层9m。
消防车道最小宽度：登高面处6m，其它处4m，可做成隐性消防通道。
消防车道的坡度：登高面≯1％，其它处≯7％。
消防车道距建筑物距离宜≮5m。
2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。
3.无障碍设计应考虑无障碍设计，各内容应满足规范或业主认可。
4.安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求（高度要在1050�L以上）。
汀步小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050�L以上。
5.居住区道路宽度6.道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确。
2.设计总说明要包含（不限于）以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。
3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出，位置尺寸准确。
图纸要涵盖全部的设计范围，无缺失漏画。
图纸中要包含所设计的全部硬质景观，且尺寸与大样图一致，位置准确。
万科园林景观技术标准
万科园林景观技术标准一、概述。
万科园林景观技术标准是为了规范和提高园林景观设计与施工水平，保障景观工程质量，提升景观工程的可持续发展能力而制定的技术标准。
本标准适用于万科地产旗下所有园林景观工程，旨在通过标准化的技术要求，实现景观工程的高质量、高效率、高安全的施工和管理。
二、技术要求。
1. 设计要求。
（1）景观设计应符合当地的地理环境、气候条件和文化特色，体现生态、环保理念。
（2）景观设计应考虑植物的生长特性和景观效果，合理搭配植物种类和布局，形成丰富多样的景观空间。
（3）景观设计应考虑景观施工和后期养护的便利性，合理设置照明、排水、灌溉等设施。
2. 施工要求。
（1）施工单位应具备相应的资质和技术能力，施工人员应具备相关证书和经验。
（2）施工过程中应严格按照设计图纸和规范要求进行，保障工程质量和进度。
（3）施工现场应保持整洁，材料堆放有序，施工过程中应做好环境保护工作。
3. 养护管理要求。
（1）景观工程竣工后，应制定详细的养护方案，并由专业养护人员进行养护管理。
（2）养护管理应包括植物修剪、病虫害防治、景观设施维护等内容，确保景观长期保持良好状态。
（3）定期对景观工程进行检查和维护，及时发现和解决问题，保障景观工程的持续美观和功能完善。
三、质量控制。
1. 质量检验。
（1）在施工过程中，应进行材料的验收和使用前的检测，确保材料符合标准要求。
（2）施工过程中应进行工序检验，及时发现和解决质量问题。
（3）工程竣工后应进行整体验收，确保工程质量符合设计要求。
2. 质量管理。
（1）建立完善的质量管理体系，明确各项工作的责任和要求。
（2）加强对施工单位和养护单位的质量管理，确保其按照标准要求进行工作。
（3）建立质量问题反馈机制，及时处理和总结质量问题，提升工程质量和管理水平。
四、安全防护。
1. 施工安全。
（1）施工单位应制定施工安全计划，并严格执行，确保施工现场安全。
（2）施工人员应做好安全防护措施，配备必要的安全设施和器材。
万科景观施工图设计任务书
万科景观设计任务书第一部分施工图设计范围要点一、总图设计部分1.各系统的总平面图(材料、部品、平面定位、竖向、给排水、电气工程)。
2.道路系统：小区所有道路的表面装饰及其排水装饰，步行道路的分级和定位、竖向图及剖面大样。
3.装置：完成各种与景观相关的人行、车行、人车混行出入口总图装置的施工图设计。
二、结构部分1.土墙：景观施工图设计单位负责挡土墙的结构设计等。
2.水景：小型水景(深度1米以内)、大型人工湖河岸、不在结构楼板上的大型水景(深度1米以上)的结构设计由景观施工图设计单位负责完成结构设计。
在结构楼板上的大型水景(深度1米以上)由建筑施工图设计单位负责完成结构设计，景观设计单位提供结构提资条件图。
3.系统：有交通联系功能的户外及与景观有关的水平和垂直交通系统构筑物由景观施工图设计单位负责完成结构设计，例如桥、建筑户外楼电梯等。
构筑物：所有景观构筑物的钢结构、木作结构、混凝土结构等均由景观施工图设计单位负责完成所有详细尺寸及材质标注。
4.防水做法：上述所有构筑物的防水设计均由景观施工图设计单位根据项目当地城市景观工程防水通常做法，负责完成设计。
三、系统设计部分1.所有水景工艺流程图和详图均由景观施工图设计单位负责完成设计。
要求考虑地下管线对景观软硬景的影响。
2.所有环境用电气工程设备的系统和施工图均有景观施工图设计公司负责完成设计。
要求考虑景观照明及配电部分的地下管线对景观软硬景的影响。
3.小区安防系统和背景音乐系统均由景观施工图设计公司负责完成设计。
要求考虑小区安放系统和背景音乐系统设备的位置和景观设计，并在设计中考虑安防系统的使用效果(如摄像头不变遮挡等)。
四、成本预算部分根据《万科景观材料统计表》(施工图阶段)的内容，统计并填写相关的数据及面积，详细规格，以提供万科工程进行招投标工作及备料之用。
五、景观设计空间范围1.用地红线内除建筑构建外的所有户外和半户外空间，包括小区内步行道路、车行道路、公共活动广场;组团内外首层、底层和入口层、架空层等公共空间……2.建筑屋顶花园和平台花园、底层花园、庭院花园、入口花园、私家花园等。
景观施工图制图标准
景观施工图制图标准1. 前言景观施工图是指在景观设计方案的基础上，进行施工过程中所需的详细图纸。
它是景观工程施工的依据，包括施工方案、施工工序、材料规格、施工要求等信息。
准确的景观施工图对于确保施工质量、提高工作效率起着重要作用。
本文档旨在规定景观施工图的制图标准，以确保施工图的准确性和标准化。
2. 制图软件和格式要求景观施工图应使用专业的制图软件进行绘制，市面上常用的软件包括AutoCAD、SketchUp、Vectorworks等。
施工图应以Markdown标记语言的文本格式输出，以保证易读性和便于版本管理。
3. 绘图比例和图框设置为确保施工图的准确性和可读性，应明确绘图比例，常见的比例有1:50、1:100、1:200等。
同时，施工图应设置统一的图框，图框包括项目名称、施工图编号、绘图比例等基本信息，以便于标识和归档。
4. 图层设置为了便于绘图管理和图纸制作，景观施工图应设置合理的图层。
常见的图层包括工程图层、构造图层、装饰图层、植物图层等。
每个图层应有明确的命名和颜色设置，以便于区分和识别。
5. 图纸内容要求景观施工图应包括以下内容：5.1. 平面布置图平面布置图是景观施工图的基础图，应包括建筑物、道路、广场、绿化带、水体等要素的布置和位置关系。
平面布置图应清晰明了，标注准确，为施工人员提供直观的视觉指导。
5.2. 剖面图和立面图剖面图和立面图是景观施工图中的重要内容，它们可以展示景观元素的高度、形状、材料等细节。
剖面图和立面图应详细标注高度尺寸、地面标高、材料、施工要求等信息，以确保施工质量。
5.3. 施工图细节施工图细节是景观施工图中的关键部分，它们展示了景观元素如何连接、拼接以及细节处理。
施工图细节应详细标注材料、尺寸、连接方式、施工方法等信息，以确保施工过程中的准确性和一致性。
6. 标注和符号规范为确保施工图的一致性和易读性，应制定统一的标注和符号规范。
标注应包括尺寸标注、材料标注、箭头标注等，符号应包括植物符号、构造符号、材料符号等。
景观施工图制图标准
变更与调整的注 意事项：确保变 更与调整不影响 工程质量、进度 和成本，及时与 相关方沟通协调， 做好变更与调整 的记录和存档。
制图规范：遵循国家或行业标准，如GB/T 50104-2010《建筑制图标 准》
制图精度：确保图纸尺寸、比例、标注等符合要求
景观小品的周边环境、地形、 植被等必须合理表现
景观小品的施工工艺、技术要 求等必须明确说明
设计准备： 收集相关资 料，了解项
目需求
方案设计： 确定设计方 案，绘制初
步施工图
深化设计： 完善设计方 案，细化施
工图
施工图绘制： 按照规范要 求，绘制正
式施工图
审核校对： 对施工图进 行审核校对，
确保无误
修订程序：提出修订建议、征求 意见、专家评审、报批、发布等
宣传方式：通过线上线下渠道进行宣传，如社交媒体、专业论坛、行业会 议等 推广对象：针对设计师、施工人员、业主等不同群体进行有针对性的推广
推广内容：包括制图规范与标准的更新内容、重要性、实施方法等
推广效果：提高行业对制图规范与标准的认知度，促进行业规范化发展
XX,
汇报人：XX
目录
CONTENTS
提高图纸质量： 确保图纸清晰、 准确、规范，便 于理解和使用
提高工作效率： 通过标准化的制 图流程，提高工 作效率，减少错 误和返工
保证工程质量： 通过标准化的制 图要求，确保工 程质量，减少安 全隐患
促进行业交流： 通过标准化的制 图语言，促进行 业内的交流和合 作，提高行业整 体水平
制图内容：包括地形、地貌、植被、水体、建筑等要素，以及相应的设 计说明
制图格式：采用统一的CD格式，便于修改和共享
制图审核：由专业人员进行审核，确保图纸质量符合要求
超详细万科景观设计施工标准做法
超详细万科景观设计施工标准做法第一部分硬景部分材料选择1，花岗岩、陶砖人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面20mm 厚花池、泳池、楼梯踏面30mm 厚车行道40mm 厚2，文化石人行道铺地、景墙压顶（经济型）、墙面、花池贴面30mm 厚3，青石板人行道铺地、景墙压顶（经济型）墙面、花池贴面、楼梯踏面20mm 厚4，料石（条石、毛石）/小料石料石：台阶100mm厚小料石：道路、广场40mm 厚5，木材，铺地30－50mm厚6，鹅卵石铺贴鹅卵石直径40－80mm水池底散置鹅卵石直径60－120mm7，植草砖，规格8，透水砖（水泥砖/烧结砖）人行道铺地50mm 厚车行道铺地50mm 厚9，马赛克、瓷片（详见泳池部分）10，塑料植草格停车场、隐形消防车道11，地石丽（树脂地坪）广场、道路、人行地面10mm 厚12，橡胶垫健身游戏场地30－40mm厚技术要求(一) 人行道路1，底层结构做法——自然土（从上到下）100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实2，底层结构做法——板上（从上到下）100 厚C15 混凝土150 厚6%水泥石粉渣轻质回填土夯实>92%透水型土工布，四周上翻100高100 厚陶粒排水层车库顶板防水保护层3，花岗岩、板岩、文化石、水泥砖、陶砖（从上到下）面层20 厚1:2.5 干硬性水泥砂浆（可选）下接底层结构做法4，鹅卵石、瓷砖面层20 厚素水泥浆结合层下接底层结构做法5，植草砖面层10 厚素水泥浆结合层下接底层结构做法6，橡胶垫面层胶水20 厚素水泥浆结合层下接底层结构做法(二) 车行道路1，沥青（从上到下）50 厚细粒式沥青混凝土60 厚粗粒式沥青混凝土乳化沥青透层200 厚C20 混凝土垫层150 厚6％水泥石粉渣素土夯实2，混凝土（从上到下）200 厚C30 混凝土面层200 厚6％水泥石粉渣素土夯实3，花岗岩、水泥砖（从上到下）面层200 厚C20 混凝土100 厚6％水泥石粉渣素土夯实4，隐性消防车道（从上到下）种植土（覆土深度约80mm）38厚植草板60 厚土壤层(由25％10-30 直径碎石、15％中粗砂、60％土壤组成的土工滤清织物)200 厚砂层：(由10％中粗砂、60％20-40 直径碎石、30％土壤组成的土工滤清织物)素土夯实(三) 墙面1，涂料、花岗岩、板岩、文化石、面砖（从外到内）面层素水泥浆一道（涂料、花岗岩）30 厚1:2.5 水泥砂浆粘土砖墙或混凝土结构2，挡土墙图纸备注：墙面不考虑干挂做法、1、可涉入式水景的水深应小于0.3m，以防止儿童溺水，同时水底应做防滑处理。
万科景观标准图谱(铺装类)
VK-P-G-011
材料及工艺做法说明：
黄木纹板岩与红棕色花岗岩密封铺装 规格： 黄木纹：20*40*2cm(自然面) 红青红： 10*20*2cm(烧面)
曾经使用的项目：
万科景观标准图谱
VK-铺装－石材类-012
经济指标
主材费 其他费用 综合单价
VK-P-G-012
材料及工艺做法说明：
中国红烧面：100*100*20mm、森林绿烧面： 100*100*20mm、留0.8cm缝并用黑色水泥沟缝
黄木纹板岩与红棕色花岗岩密封铺装 规格： 黄木纹：20*40*2cm(自然面) 红青红： 10*20*2cm(烧面)
曾经使用的项目：
万科景观标准图谱
VK-铺装－石材类-006
经济指标
主材费 其他费用 综合单价
VK-P-G-006
材料及工艺做法说明：
黄木纹板岩与红棕色花岗岩密封铺装 规格： 黄木纹：20*40*2cm(自然面) 红青红： 10*20*2cm(烧面)
材料及工艺做法说明：
100*100*20mm金米红光面弧形铺装，中间留 8mm缝，并用黑色水泥沟缝
曾经使用的项目：
万科景观标准图谱
VK-铺装－石材类-021
经济指标
主材费 其他费用 综合单价
曾经使用的项目：
万科景观标准图谱
VK-铺装－石材类-010
经济指标
主材费 其他费用 综合单价
VK-P-G-010
材料及工艺做法说明：
丰镇黑光面手凿荔枝面 ：200*200*20mm、 芝麻白烧面：200*200*20mm
曾经使用的项目：
万科景观标准图谱
VK-铺装－石材类-011
经济指标
主材费 其他费用 综合单价
万科防止图纸错、漏、碰、缺的施工图成果标准
万科防止图纸错、漏、碰、缺的施工图成果标准（建万科施工图的深度与细度始终处于行业领先位置，同行在图纸上常见的错、漏、碰、缺，在万科几乎闻所未闻，所有这一切，都得益于万科为保障施工图出图质量，使设计处于受控状态而制定的施工图图纸表达的成果标准，一.万科建筑施工图封面标准封面：1．注明工程名称及楼栋号2．主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。
3．设计单位名称、资质编号（应与设计合同中相符）4．总建筑面积（地上、地下）及子项建筑面积（准确计算），出图日期。
5．出图章与节能章等（应在有效期内）。
目录：1．图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复使用的图纸。
2．应注明所选用的工程做法图集。
二.万科图纸说明及工程做法表设计说明：1．说明项目组成，设计范围。
2．简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。
3．应说明工程设计依据。
4．主要的技术经济指标：能反映建筑规模的相关指标，如占地面积，使用面积，阳台面积等指标。
5．高程系统应说明单体首层室内设计标高相当于大沽标高为多少（相对标高）。
6．数据单位说明。
7．砌体及钢筋混凝土工程说明：.简要说明砌体性能指标，若外墙采用外保温，还需具体指出保温材料的名称、导热系数值，并说明施工注意事项。
.说明墙身防潮层做法；首层厨房、卫生间墙体及错层处的防潮做法；勒脚、散水、台阶、坡道等做法应有相关说明。
.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准；对封堵方式予以说明，同时注明须做闭水试验。
.凡在结构构件中（如梁、板、挑檐等）用于安装建筑配件的预埋件均在结构专业图纸中表示。
万科园林景观设计施工标准做法及参考图
第一部分硬景部分材料选择1，花岗岩、陶砖人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面 20mm 厚花池、泳池、楼梯踏面 30mm 厚车行道 40mm 厚2，文化石人行道铺地、景墙压顶(经济型）、墙面、花池贴面 30mm 厚3，青石板人行道铺地、景墙压顶（经济型)墙面、花池贴面、楼梯踏面 20mm 厚4，料石(条石、毛石)/小料石料石：台阶 100mm厚小料石：道路、广场 40mm 厚5，木材，铺地 30－50mm厚6，鹅卵石铺贴鹅卵石直径 40－80mm水池底散置鹅卵石直径 60－120mm7，植草砖，规格（详见泳池部分）8，透水砖（水泥砖/烧结砖）人行道铺地 50mm 厚车行道铺地 50mm 厚9，马赛克、瓷片（详见泳池部分）10，塑料植草格停车场、隐形消防车道11，地石丽（树脂地坪）广场、道路、人行地面 10mm 厚12，橡胶垫健身游戏场地 30－40mm厚技术要求(一) 人行道路1,底层结构做法——自然土(从上到下）100 厚C15 混凝土100 厚 6%水泥石粉渣素土夯实2,底层结构做法——板上（从上到下）100 厚C15 混凝土150 厚 6％水泥石粉渣轻质回填土夯实>92％透水型土工布,四周上翻100高100 厚陶粒排水层车库顶板防水保护层3,花岗岩、板岩、文化石、水泥砖、陶砖(从上到下）面层20 厚 1：2.5 干硬性水泥砂浆（可选）下接底层结构做法4，鹅卵石、瓷砖面层20 厚素水泥浆结合层下接底层结构做法5，植草砖面层10 厚素水泥浆结合层下接底层结构做法6,橡胶垫面层胶水20 厚素水泥浆结合层下接底层结构做法(二) 车行道路1，沥青（从上到下）50 厚细粒式沥青混凝土60 厚粗粒式沥青混凝土乳化沥青透层200 厚 C20 混凝土垫层150 厚 6%水泥石粉渣素土夯实2，混凝土（从上到下）200 厚 C30 混凝土面层200 厚 6％水泥石粉渣素土夯实3，花岗岩、水泥砖(从上到下）面层200 厚 C20 混凝土100 厚 6%水泥石粉渣素土夯实4，隐性消防车道(从上到下)种植土（覆土深度约 80mm）38厚植草板60 厚土壤层（由 25％ 10—30 直径碎石、15％中粗砂、60％土壤组成的土工滤清织物)200 厚砂层：（由 10％中粗砂、60％ 20—40 直径碎石、30％土壤组成的土工滤清织物)素土夯实（三）墙面1，涂料、花岗岩、板岩、文化石、面砖（从外到内）面层素水泥浆一道（涂料、花岗岩）30 厚 1:2.5 水泥砂浆粘土砖墙或混凝土结构2，挡土墙图纸备注：墙面不考虑干挂做法第二部分水景面层材料选择1、混凝土A、如无特殊景观效果需要时,水景池底及侧壁面层采用混凝土（拉毛)B、混凝土强度采用C25混凝土.抗渗等级不低于S6。
景观施工图制图标准
0.25b b 0.5b 0.25b
虚 中 线 细
1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮 廓线 3.总平面图计划扩建的建筑物、铁路、道路、桥涵、 围墙及其他设施的轮廓线 4.平面图中吊车轮廓线
1.总平面图中原有建筑物和道路、桥涵、围墙等设施的 不可见轮廓线 2.结构详图中不可见钢筋混凝土构件轮廓 线 3.金金金 图例线
0.35b 不需画全的断开界线
金金金
2-2剖面图
1-1断面图
图线示例
金金金
图线的画法
ห้องสมุดไป่ตู้
金金金
尺寸标注时应注意的问题
金金金
标高的标注
标高的单位为米，图上不 必注明 标高的标注符号上（下） 应加注高程数字，零点标 高注写为+0.000 水面高程（水位）符号同 立面高程符号，并在水面 线以下绘三条细实线
金金金
景观施工图制图规范
金金金
名 称 粗 实
线
型
线宽 b
用 途
1.一般作主要可见轮廓线 2.平、剖面图中主要构配件断 面的轮廓线 3.建筑立面图中外轮廓线 4.详图中主要部分 的断面轮廓线和外轮廓线 5.总平面图中新建建筑物的可 见轮廓线
线
中 细 粗
0.5b
1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖 视图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、 围墙及其他设施的可见轮廓线和区域分界线 4.尺寸起止 符号 1.总平面图中新建人行道、排水沟、草地、花坛等可见 轮廓线，原有建筑物、铁路、道路、桥涵、围墙等的可 见轮廓线 2.图例线、索引符号、尺寸线、尺寸界线、引 出线、标高符号、较小图形的中心线 1.新建筑物的不可见轮廓线 2.结构图上不可见钢筋及螺 栓线
景观施工图制图标准
名 称
线 型
线 宽
用 途
点划线
粗
b
1.吊车轨道线2.结构图中的支撑线
中
0.5b
土方填挖区的零点线
细
0.35b
分水线、中心线、对称线、定位轴线
双 点 划 线
粗
b
预应力钢筋线
中
0.5b
细
0.35b
假想轮廓线、成型前原始轮廓线等
折断线
细
0.35b
不需画全的断开界线
波浪线
细
0.35b
虚 线
粗
b
1.新建筑物的不可见轮廓线 2.结构图上不可见钢筋及螺栓线
中
0.5b
1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮廓线 3.总平面图计划扩建的建筑物、铁路、道路、桥涵、围墙及其他设施的轮廓线 4.平面图中吊车轮廓线
细
0.25b
1.总平面图中原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线 2.结构详图中不可见钢筋混凝土构件轮廓线 3.图例线
不需画全的断开界线
2-2剖面图1-1断面图来自图线示例金金金
图线的画法
金金金
尺寸标注时应注意的问题
金金金
标高的标注
金金金
标高的单位为米，图上不必注明
标高的标注符号上（下）应加注高程数字，零点标高注写为+0.000
金金金
景观施工图制图规范
单击此处添加副标题
演讲人姓名
中
0.5b
1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施的可见轮廓线和区域分界线 4.尺寸起止符号
细
0.25b
万科景观设计施工标准做法
第一部分硬景部分材料选择1,花岗岩、陶砖人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面20mm 厚花池、泳池、楼梯踏面30mm 厚车行道40mm 厚2，文化石人行道铺地、景墙压顶（经济型）、墙面、花池贴面30mm 厚3，青石板人行道铺地、景墙压顶（经济型）墙面、花池贴面、楼梯踏面20mm 厚4，料石（条石、毛石）/小料石料石：台阶100mm厚小料石：道路、广场40mm厚5,木材，铺地30 —50mm厚6,鹅卵石铺贴鹅卵石直径40 —80mm 水池底散置鹅卵石直径60 —120mm7,植草砖，规格8,透水砖（水泥砖/烧结砖）人行道铺地50mm厚车行道铺地50mm厚9,马赛克、瓷片（详见泳池部分）10,塑料植草格停车场、隐形消防车道11，地石丽（树脂地坪）广场、道路、人行地面10mm 厚12，橡胶垫健身游戏场地30 —40mm厚技术要求（一）人行道路1，底层结构做法一一自然土（从上到下）100厚C15混凝土100厚6%水泥石粉渣素土夯实2，底层结构做法一一板上（从上到下）100厚C15混凝土150厚6%水泥石粉渣轻质回填土夯实＞92%透水型土工布，四周上翻100高100厚陶粒排水层车库顶板防水保护层3，花岗岩、板岩、文化石、水泥砖、陶砖（从上到下）面层20厚1:2.5干硬性水泥砂浆（可选）下接底层结构做法4，鹅卵石、瓷砖面层20厚素水泥浆结合层下接底层结构做法5，植草砖面层10厚素水泥浆结合层下接底层结构做法6，橡胶垫面层胶水20厚素水泥浆结合层下接底层结构做法（二）车行道路（5m消防环道）1，沥青（从上到下）50厚细粒式沥青油面150厚C25混凝土垫层300 厚3:7 灰土素土夯实2，花岗岩、水泥砖（从上到下）面层200厚C20混凝土100厚6 %水泥石粉渣素土夯实4,隐性消防车道（从上到下）种植土（覆土深度约80mm ）38厚植草板60厚土壤层（由25 % 10-30直径碎石、15 %中粗砂、60 %土壤组成的土工滤清织物）200厚砂层：（由10 %中粗砂、60 % 20-40 直径碎石、30 %土壤组成的土工滤清织物）素土夯实（三）墙面1 ,涂料、花岗岩、板岩、文化石、面砖（从外到内）面层素水泥浆一道（涂料、花岗岩）30厚1:2.5水泥砂浆粘土砖墙或混凝土结构2,挡土墙图纸备注：墙面不考虑干挂做法第二部分水景面层材料选择■aL混凝土k如无嚴罰观效果需要时，水景池底及侧壁面'诊采用混凝土(拉毛)2. 混凝土强度采用C25混凝土“抗渗等级不低于S6 口2 f马赛克及瓷片1、马赛克尽量选择不透明玻璃马赛克。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
昆明万科景观施工图制图标准（讨论稿）一、总要求施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。
施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等。
施工图设计文件一般以专业为编排单位，分别为园建、绿化、结构、给排水、电气专业等。
各专业的设计文件应经严格校审、签字后，方可出图及整理归档。
二、设计深度施工图的设计深度应满足以下要求：1 能据以编制施工图预算；2 能据以安排材料、设备订货及非标准材料的加工；3 能据以进行施工和安装；4 能据以进行工程验收；在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计，并在设计文件的设计说明中说明图集名称和页次。
关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观工程通用而编制的。
在进行一项园林工程具体设计时，应根据设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时，宜参照本文对深度的要求，将其增加编入设计文件中。
三、图纸封面及图框图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本。
图框应采用设计规范标准尺寸图框，应包含下图所示内容。
应注意总图中，在位置示意及指北针一栏仅用表示指北针；但在分区详图中，必须将总平面缩小放置在该栏中，并表示出改分区在总图上的位置。
四、设计说明中应包含的内容1 设计依据及设计要求：应注明采用的标准图及其它设计依据。
2 设计范围。
3 标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐标还是绝对坐标；如为相对坐标，须说明采用的依据。
4 材料选择及要求：对各部分材料的材质要求及建议；一般应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。
5 施工要求：强调需注意工种配合及对气候有要求的施工部分。
6 用地指标：应包含以下内容：总占地面积、绿地面积、道路面积、铺地面积、绿化率及工程的估算总造价等。
五、图纸目录的编排图纸目录中应包含以下内容：项目名称、设计时间、图纸序号、图纸名称、图号、图幅及备注等。
（注：上图以园建图为例，其中LNG部分为目录及说明、LP部分为总图部分、LD部分为分区详图部分、PD部分为通用图部分）图纸编号时以专业为单位，各专业各自编排各专业的图号；对于大、中型项目，应以以下专业进行图纸编号：园建、绿化、建筑小品、园建结构、给排水、电气、物料表及材料附图等；对于小型项目，可以以下专业进行图纸编号：园建、绿化、结构、给排水、电气等。
六、园建专业所有图纸均应在图下方标明该图名称及序号、比例，不能应该图纸上仅有一个图面而忽略图标。
（一）总图总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等。
1 总平面图总图一般绘制在A1或A0图纸，图纸比例一般为1:500，1:1000。
总平面图中应包括以下内容：（1）建筑物的编号，建筑物、构筑物、出入口、围墙的位置；建筑物及构筑物在总平面图中采用轮廓线表示，采用粗实线；（2）停车库（场）的车位位置，绿化、小品、道路及广场的位置示意；当有地下车库时，地下车库位置应用中粗虚线表示出来；小品中的花架及景亭应采用顶平面图在总平面图中示意；（3）应用粗虚线将用地红线表示出来（根据项目需要标示绿线和蓝线）；（4）广场、小品及构筑物的名称；（5）指北针，绘图比例，总图区域标示；2 总平面索引图对于复杂、面积较大的景观工程，应采用分区将整个工程分成若干个分区，分区范围用粗虚线表示，分区划分方式可遵循图纸放大比例要求，也可根据现场地块情况进行分区。
分区名称宜采用大写英文字母或罗马字母表示。
并将分区索引到各分区详图。
设计时应将各分区中相同的做法进行归纳总结，如沥青道路、相同小园路以及标准设施等做法，统一整理成为通用图集，并在总平面索引图中进行索引。
索引图应注意，若需索引部分为一片区域或平面样式，需用粗虚线将该范围框选进行索引；若索引剖面，需剖切符号标明剖切位置；立面则采用立面符号。
绝不允许索引图显示平面索引，详图显示立面或剖面等不对应情况出现。
索引号参考如下:（该索引号表示索引为：详图LD-2.01中的序号1图纸，该图名称为标识形象景观区详图）3 竖向设计图竖向设计图中应包括以下内容：（1）建筑物、构筑物的室内绝对高程，以及室内外相对标高；（2）场地内的道路（含主路及园林小路）标高、道牙标高，道路标高标注于道路交叉口中线交叉点以及道路转弯处中心线位置，必要时标明道路纵坡坡向及坡度，同时应在图纸上备注或在设计说明中说明道路横向排水方式（即单坡排水还是双坡排水）、坡向及坡度；广场控制点标高，绿地标高，小品地面标高，花池树池标高，水景水面标高及水底标高，台阶踏步标高等，广场应标明排水方向及坡度；（3）道路转折点、交叉点、起点、终点的标高；排水沟及雨水箅子的标高；（4）绿地内微地形的标高；（5）用坡面箭头表示地面及绿地内排水方向及找坡坡度；（6）指北针，绘图比例，指北针应采用风玫瑰指北针；在竖向设计图中，可采用绝对标高或相对标高表示；规划设计单位所提供的标高应与园林设计标高区分开，园林设计标高应依据规划设计标高而来，并与规划设计标高相闭合；可采用不同符号来表示如绿地、道路、道牙、水底、水面、广场等标高。
4 总平面定位图总平面定位图应结合网格定位、坐标定位及尺寸定位3种方式进行定位。
网格定位应找准起始点，一般以建筑轴线为基点，根据场地大小需要进行放线，网格间距一般为10m。
网格定位的目的是为了在图纸中快速测算距离宽度。
坐标定位一般与尺寸定位结合使用。
坐标点应定位图中重要点位，如建筑轴线，市政道路交接点等，再通过与坐标点的相对关系进行定位。
放线网格及定位坐标如采用相对坐标，为区别于绝对坐标，相对坐标用大写英文字母A、B表示；相对坐标的起点宜为建筑物的交叉点或道路的交叉点。
尺寸标注单位可为米或毫米，定位时应采用相对坐标与绝对尺寸相结合进行定位。
总图尺寸一般采用单一尺寸标注，仅标注个各构筑物的总长度及宽度等。
当绘图比例大于1:200，图纸不需进一步放大细化时，须标注三层尺寸，即铺装分割等细节尺寸，各构筑物间距以及总尺寸。
放线定位应图中应包括以下内容：（1）路宽大于等于4米时，应用道路中线定位道路；道路定位时应包括：道路中线的起点、终点、交叉点、转折点的坐标，转弯半径，路宽（应包含道路两侧道牙）。
对于园林小路，原则上可用道路一侧距离建筑物的相对距离定位，如图纸比例允许仍采用中心线定位的方式，路宽已包含路两侧道牙宽度。
（2）广场控制点坐标及广场尺寸；（3）小品控制点坐标及小品的控制尺寸；（4）水景的控制点坐标及控制尺寸；（5）对与无法用标注尺寸准确定位的自由曲线园路、广场等，应做该部分的局部放线详图，用放线网表示，但须标注明控制点坐标；（6）指北针、绘图比例；（7）图纸说明中应注明相对坐标与绝对坐标的关系；5 铺装平面图铺装平面图中应包括以下内容：（1）铺装道路的材质及颜色；（2）铺装广场的材质及颜色；（3）道牙的材质及颜色；（4）铺装分格示意；（5）对不再进行铺装详图设计的铺装部分，应标明铺装的分格、材料规格、铺装方式，铺设尺寸，并应对材料进行编号（二）详图如总图所述，详图即为总图图纸比例下无法叙述详尽，即将其放大尺寸进行详细设计。
详图应遵循制图规范。
详图图号应以一个分区为一个序列图号，或以个构件作为一个序列图号。
便于施工时图纸整理。
以一个分区为例做详图，如该分区平面图图号编制为LD-1.01，即为分区1详图，则该分区内所有分区平面图（竖向、定位、铺装、索引）编号为LD-1.01-1，LD-1.01-2，以此类推。
分区1索引出的剖面或构件，图纸编号编制为LD-1.02，LD-1.03，以此类推。
如索引出的剖面或构件做法不能在一张图纸上表达完整的，则在该编号后增加LD-1.02-1、LD-1.02-2等图纸，每个剖面或构件图纸均要求在一个图纸序列下编排。
其他分区图号序号编排为LD-2.01、LD-3.01，以此类推。
详图图纸的有序编制，有利于现场施工时图纸的运用。
详图图面通常会绘制2个以上的大样图，因此图纸上每一个大样图均需要编排序号，并将序号反应在索引图号中，便于查找。
1、分区详图分区详图应包括分区平面图、分区索引平面图、分区竖向平面图、分区定位平面图、分区铺装平面图、及节点大样详图等。
因分区详图的比例放大，应尽可能的将施工图细节表达清楚。
（1）如设计包含的内容不多不复杂的情况下，可将分区平面图及索引图绘制在一张图上，但应清晰表达设计中所涉及到的所有构成及布品等名称。
索引必须与大样详图对应准确，索引圈示的为平面，大样反应的也将位平面；同理索引剖面对应详图剖面；索引立面对应详图立面。
索引应统一标注在图纸左右两侧，便于查找。
2、分区竖向平面图应在总平面竖向图的基础上更为详尽对产地竖向进行表示。
（1）道路标高：标明道路交接点标高，直线道路标识两端标高，曲线道路标示各圆弧两端标高。
如道路纵坡坡度大于5%时，必须注明坡度及坡向。
道路如设置立道牙，详图中应标示说明为露出地面多高的立道牙。
（2）场地标高:场地标高应根据场地排水方向进行标高标示，标示排水面最高点及最低点，并标示场地排水方向及坡度；场地如贴近建筑，应标示与建筑交接处标高。
（3）构筑物标高:构筑物一般标示顶面标高，详图中所有高出地面的构筑物均应标示清楚其标高。
如构筑物坐落在绿地上，应同时标注出基面及顶面标高。
（4）水体标高：人工水体标高应同时标注出水面及水底标高，自然水体标示水面标高。
3、分区定位平面图:分区定位平面图一般采用坐标定位结合尺寸定位的方式，不适用网格进行定位，图纸比例不得小于1:200。
坐标定位，坐标点标注建筑轴线，或主要道路起始点，或根据尺寸定位需要进行选择。
详图中的尺寸定位必须定位三层尺寸，即铺装分隔等细节尺寸、道路广场构筑物的间距尺寸、总长度总宽度尺寸。
4、分区铺装平面图:分区铺装平面应标注清楚每一种铺贴的名称、规格、及铺贴方式，由于各地对材料命名不同，为了便于分辨材料品种。
图纸材料名称统一用颜色+材料种类的方式命名，如芝麻黑花岗岩，统称黑色花岗岩。
面材样式统一为：荔枝面、火烧面、机切面、波打面（手凿面、自然面）、光面、拉丝面（拉丝面应给出拉丝宽度大样）图纸应统一制作材料表并附图片，便于施工过程送样定样。
序号材料编号材料名称面材样式规格附图5、节点大样详图：详图图纸设计必须绘制完整的场地剖面或构筑物剖面，标示清楚场地关系，如标高关系，尺寸距离关系。
完整场地剖面要求有绝对标高标示、平面宽度尺寸关系、竖向高度尺寸关系以及剖视的构件名称。
