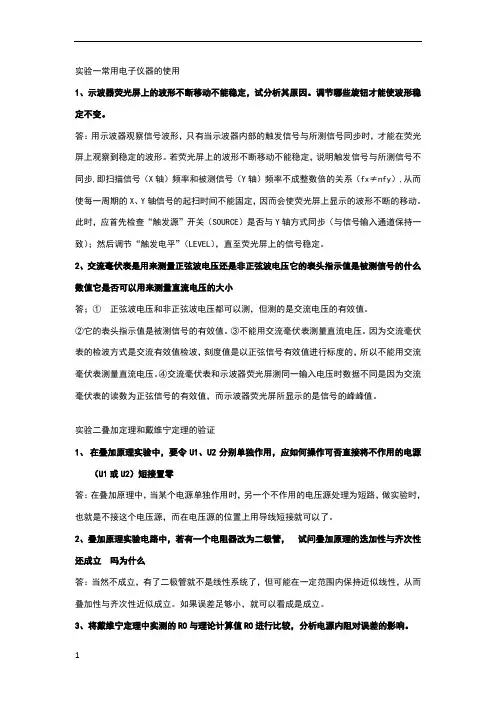

电工实验答案

电路元件伏安特性的测定为什么做完步骤1后,在做步骤2之前, 必须把电源的输出调到最小? 在测二极管和稳压管的实验中加上限流电阻的R有何作用？
控制测试电流，防止损坏元件。

限流电阻的作用也是防止二极管因电流过大而损坏。

二极管在正向导通时，稳压管在击穿时，如无限流电阻，通过的电流会急剧增大，导致损坏。

二极管和稳压二极管有何异同点
普通硅二极管和硅稳压管在本质上没有不同，都是PN结结构。

都有一样的正向与反向伏安特性。

唯一不同点是稳压管利用的是二极管的反向击穿电压为一定值的特性来工作的（工作于反向击穿状态），此值制造时可控制在一定的电压范围内，因此稳压管有很大的应用范围；硅二极管的正向特性也可稳压，但是只有0.7v左右（工作于正向导通状态），稳压应用范围很窄
2. 说明测有源二端网络开路电压U OC及等效电阻R0的几种方法，并比较其优缺点。

答：（1）测开路电压U OC的方法优缺点比较：
①零示法测U OC。

优点：可以消除电压表内阻的影响；缺点：操作上有难度，难于把握精确度。

②直接用电压表测U OC。

优点：方便简单，一目了然；缺点：会造成较大的误差。

（2）测等效电阻R0的方法优缺点比较：
①直接用欧姆表测R0。

优点：方便简单，一目了然；缺点：会造成较大的
误差。

②开路电压、短路电流测R0。

优点：测量方法简单，容易操作；缺点：当
二端网络的
内阻很小时，容易损坏其内部元件，因此不宜选用。

③伏安法测R0。

优点：利用伏安特性曲线可以直观地看出其电压与电流的关系；缺点：需作图，比较繁琐。

④半电压法测R0。

优点：方法比较简单；缺点：难于把握精确度。

1.电源单独作用时,将令一开关投向短路侧,不能将电压源短接置零.
2.1．根据实验所记录的波形及曲线，说明电容器充放电时电流电压变化规律及电路参数
的影
响。

答: 电容器充放电时电流电压变化规律都是指数曲线，曲线衰减快慢可以用电路的时间常数τ来表示,τ可以根据R 和计算，即C RC τ= ，若R 的单位为欧姆，C 的单位为法拉，
则τ的单位为秒。

τ越大，过渡过程就越长。

一般经过3～5τ的时间后，过渡过程趋于结束。
