第5章 建筑内部排水系统的设计计算
综合办公楼给水排水工程设计计算说明书
毕业设计（论文）说明书题目：天津市某局综合办公楼给排水设计系名专业学号学生姓名指导教师2014年 6 月 8日摘要本设计的主要任务是天津市某局综合办公楼建筑给水排水工程设计，设计的主要内容包括：建筑给水系统、建筑排水系统、消火栓给水系统和自动喷淋系统的设计。
本工程建筑面积33493m2,建筑物总高度92.9 米,为一类综合楼. 地下一层为汽车库兼战时人防（消防水池、消防泵房、生活泵房、变配电室等设备用房设于地下一层）；一至四层为办公、餐饮；五层至二十五层为公寓式办公。
其中地下一层层高为4.500m,一至四层层高为5.200m，五至十七层层高为3.500m，十八至二十四层层高为3.400m，二十五层层高为2.800m。
市政给水管网供水压力不小于0.25MPa ，经技术经济比较，室内给水系统拟采用分区给水方式。
给水系统分三区：一至三层为低区，由市政管网直接供水；四层至十三层为中区，四十层至二十五层为高区，中区、高区由变频泵供水。
由于该建筑位于天津市，根据相关规定，给水系统中包括自来水系统和中水系统。
建筑排水系统采用合流制，污水直接排入市政管网。
建筑消火栓给水系统主要为室内消火栓给水系统，拟采用并联分区消防给水方式，地下一层至十二层为低区，十三层至二十五层为高区。
消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。
消火栓保护半径为23m。
建筑自动喷淋系统拟采用预作用自动喷水灭火系统，建筑内喷头数量约3328个，设5个报警阀，报警阀后管网为枝状网，每层设水流指示器。
关键词：建筑给水系统；排水系统；消火栓系统；自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of a business buiding in Tianjin. The content of my design includes the design of the building water supply system, the building water drainage system, the building storm-water system, the hydrant water supply system and the automatic sprinkler system.The building has 1 floor underground and 25 floors overground. The height of the building is92.9m.The first to the fourth floor are Non-standard layer; The fifth to the twenty five are standard layer;The twenty-fifth is the top.The municipal water supply piping can provide 0.25Mpa head. After the comparison of technicality and economy, interior water supply system intends to adopt subarea water supply. Preliminary study out that building water supply system is divided three areas: -1~3 floors are low area. The pipe network supplies water directly from municipal water supply piping;4~13 floors and 14~25 floors are high area. Water supply is supplied by no negative pressure water equipment.The building water sewerage system adopt confluence .All waste water enter drain via a septic-tank.The building storm-water system adopts inner draining.Hydrant water supply system includes interior hydrant water supply system and outside hydrant water supply system. Hydrant arranging range includes every storey, the room in front of fire elevator and roof for check. The hydrant protects a radius of 23m.The number of sprinkler heads in the building is about 3328. The automatic sprinkler system set up 5 groups watery alarm valve. Behind the alarm valve, the piping is set as branch. Every storey set water flow indicator.Key words：the building water supply system；water drainage system；hydrant water supply system；the sprinkler system目录第一章设计概述及设计依据 (2)1.1设计概述 (1)第二章生活给水系统 (3)2.1系统的组成与选择 (3)2.2给水管道平面布置及管道敷设 (4)2.3生活给水系统的设计计算 (6)2.4减压设施计算 (16)2.5给水附件 (16)第三章建筑室内消火栓给水系统 (18)3.1消火栓系统的组成与用水量 (18)3.2消火栓系统类型 (19)3.3消火栓系统设备初期选型 (19)3.4消火栓系统给水方式与布置 (21)3.5减压孔板的设计与计算 (33)第四章自动喷水灭火给水系统 (37)4.1自动喷水灭火系统的一般规定 (37)4.2自动喷水灭火系统的使用范围及组成 (37)4.3自动喷水灭火系统用水量确定 (38)4.4自动喷水灭火系统方案确定 (38)4.5自动喷水灭火系统管网布置 (40)4.6自动喷水灭火系统管网水力计算 (41)4.7水箱容积的计算 (47)4.8增压设施的计算与选择 (47)4.9消防贮水池的计算 (48)4.10水泵接合器设计 (49)第五章建筑室内排水工程 (50)5.1排水系统设计要求、组成 (50)5.2排水系统排水体制的选择 (50)5.3排水系统平面布置 (51)第六章结论 (1)参考文献 (1)外文资料中文译文致谢第一章设计概述及设计依据1.1 设计概述1.1.1 工程概况本工程坐落于天津市河西区银河公园北侧的乐园道与越秀路交角处, 建筑面33493m2,建筑物总高度92.9米,为一类综合楼.。

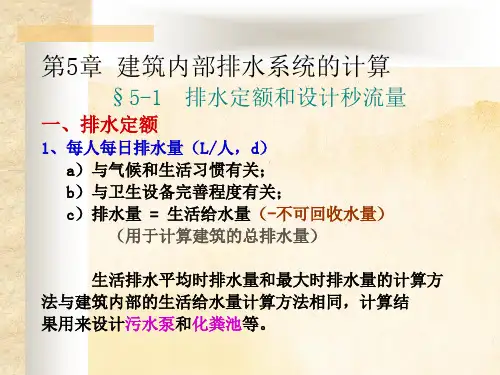

建筑内部排水系统计算排水定额和相关设计秒流量
3、确定是否需设置通气管
排水铸铁立管最大允许排水流量
通气情况
立管工作 高度（m） 50
管径（mm） 75 100 125 150
普通伸顶通气
—
1.0 2.5 4.5 7.0 10.0
设有专用通气立管通气
—
— 5.0 9.0 14.0 25.0
特制配件伸顶通气
—
— — 6.0 9.0 13.0
6.某6层住宅内有一个单元的给水立管，假设每层卫生间内设
冲洗水箱浮球阀坐式大便器1个，
混合水嘴洗脸盆1个，
混合水嘴洗涤盆1个，
混合水嘴浴盆1个，
用水定额取225L/（人·d），每户按4人计，Kh
=2.0，
试求此立管最底部的给水设计秒流量。
建筑内部排水横管应按一下（ ）种方法进行水力计算 A.按明渠均匀流公式计算 B.先确定管道的流速，然后再进行计算 C.先确定管道的坡度，然后按满管重力流进行计算 D.按设计秒流量和水头损失查表计算
1、设计规定及设计参数 （1）充满度
（2）自净流速
（3）管道坡度
（4）最小管径
（1）排水管道最大充满度
（2）自净流速（最小流速）
各种排水管道的自清流速值
生活污水管径（mm） 污废类别 d<150 d=150 d=200
自清流速 0.60 0.65 （m/s）
0.70
明渠 雨水及 （沟） 合流制
排水管
排水当量
1.00
2.00 3.00
1.00
0.30 0.75 3.00 0.45 4.50 3.60 4.50
排水管管 径
(mm)
50
50 50
50~75
《建筑给水排水工程》重点整理(不包括水污染上册)
建筑给排水重点整理：第一章建筑内部给水系统P212、建筑内部给水系统，一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。
P43、给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑内部各个用水点。
(1)干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。
(2)立管：又称竖管，是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。
(3)支管：又称分配管，是将水从立管输送至各房间内的管段。
(4)分支管：又称配水支管，是将水从支管输送至各用水设备处的管段。
4、目前我国用给水管道可采用钢管、铸铁管、塑料管和复合管等。
P55、常用阀门有（功能、场合）：(1)截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm的管道上。
(2)闸阀，全于时水流直线通过，水流阻力小，宜在管径>50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水。
(3)蝶阀，阀板在90°翻转范围内可起调节、节流和关闭作用，操作扭矩小，启闭方便，结构紧凑，体积小。
(4)止回阀，用以阻止管道中水的反向流动。
(5)液位控制阀，用以控制水箱、水池等贮水设备的水位，以免溢流。
(6)液压水位控制阀，水位下降时阀内浮筒下降，管道内的压力将阀门密封面打开，水从阀门两侧喷出，水位上升，浮筒上升，活塞上移阀门关闭停止进水，克服了浮球阀的弊病，是浮球阀的升级换代产品。
(7)安全阀，是保安器材为避免管网、用具或密闭水箱超压破坏，需安装此阀。
P66、水表的分类。
按计量元件运动原理分类：容积式水表、速度式水表（我国多采用速度式水表，速度式水表分为旋翼式和螺翼式两类）P87、水表常用术语：1)过载流量（Qmax）：水表在规定误差限办使用的上限流量。
2)常用流量（公称流量）（Qn）：水表在规定误差限内允许长期通过的流量，其数值为过载流量（Qmax）的1/2。
3)分界流量（Qt）：水表误差限改变时的流量，其数值是公称流量的函数。
第5章给水排水图第2节
管件的尺寸所决定，所以不必标注。当有特殊要求时，亦应注出其横管的起点标高。
此外，还要标注室内地面、室外地面、各层楼面和屋面等的标高。
建筑工程制图
6．图例
第五章 建筑给水排水工程图
管道平面图和管道系统图应统一列出图例，其大小要与图中的图例 大小相同。某招待所的管道平面图和管道系统图的图例如图5—4所示。
给水系统的管路因为是压力流，当不设置坡度时，可不标注坡度。
排水系统的管路一般都是重力流，所以在排水横管的旁边都要标注坡度，
坡度可注在管段旁边或引出线上，在坡度数字前须加代号“i”，数字下
边再以箭头以示坡向(指向下游)，如i=
。当污、废水管的横管采用
标准坡度时，在图中统
一般从室外引入管开始识读。依次为引入管----水平干管----立管---支管----卫生器具；如有水箱，则要找出水箱的进水管，再从水箱的进 水管----水平干管----立管----支管----卫生器具。
下面就以给水管道系统 为例，识读如下（请看图5-1和图5-6）
首先与底层管道平面图配合识读，找出
在管道系统图中，当管道过于集中，无法画清楚时，可将某些管段断开，移至别处画出，并在断开处用细点划线 (0．35b)连接。如图5—6的底层女厕的给水管。
建筑工程制图
第五章 建筑给水排水工程图
4．房屋构件位置的表示
为了反映管道与房屋的联系，在管道系统图中还要画出被管道穿过 的墙、梁、地面、楼面和屋面的位置，其表示方法如图5-10所示。
建筑工程制图
第五章 建筑给水排水工程图
二、管道系统图的画图步骤
楼地面尽量平齐：为了使图面整齐，便于识读起见，在布置图幅时，将各管路系统中的立管穿
《建筑给排水》第5章 建筑内部排水系统
3、管内压力
（1）横支管内的压力变化
八字形
排水开始
排水结束
立管内无其它排水
卫生器具B与横管连接处前后 形成水跃
卫生器具A存水弯进水管水面 上升；负压抽吸，水面下降
卫生器具C存水弯进水管水面 稳定
立管内有其它排水 排水横支管位于立管
上部
立管上部和BD段内形成负压 AB段正压减弱
4、新型排水系统
① 压力流排水系统：在卫生器 具排水口下装微型污水泵， 水流状态由重力非满流变为 压力满流；
② 真空排水系统：设有真空泵 站，由真空泵、真空收集器 和污水泵组成。
五、排水系统的选择
当有污水处理厂时，宜采用污废水合流制，但厨房废水应 单独排出；
当无污水处理厂时，宜采用污废水分流制，生活排水应经 处理达标后排放；
地漏的类型 P148
S型：排水横管距卫 生器具出水口较远， 器具排水管与横管垂 直连接时
P型：排水横管距卫 生器具出水口较近时
U型：水平横交管， 两侧设置清扫口
3、排水管道布置
自卫生器具至排出管的距离应最短，管道转弯应最少 排水立管宜设置在排水量最大、靠近最脏、杂质最多的排
水点处，且立管尽量不转弯 排水管道一般宜地下埋设或在地面上、地板下明设；在气
m：t时刻内通过所给断面水流的质量，kg Q：下落水流流量，m3/s
ρ：水的密度，kg/m3
t：时间，s
表面摩擦力P ↑ P d j L 沿程阻力系数 管壁粗糙高度，m
τ ：水流内摩擦力，以单位面积
上的平均切应力表示，N/m2
dj：立管内径，m
ΔL：中空圆柱体长度，m
v2
建筑给水排水工程,期末考试复习必备
一、填空（20分，每空2分）1. 一个给水当量的流量是0.2 L/S，一个排水当量的流量是0.33 L/S。
2.根据用户对水质、水压、水量、水温的要求，并结合外部给水系统情况进行划分，给水系统有三种基本给水系统，为：生活给水系统，生产给水系统，消防给水系。
3.3.建筑排水系统横支管上宜设清扫口，立管上设检查口等清扫设备。
二、单项选择题（20分，每题2分）1、6层的住宅建筑用估算的方法计算给水系统所需压力为（ C ）MPa。
A、0.20B、0.24C、0.28D、0.32 注：120+4*40=2802.关于建筑内部给水系统计算中最不利配水点的叙述中正确的是（D ）A．整个系统的最高点即为最不利点B. 整个系统的最远点即为最不利点C. 整个系统的最高且最远点即为最不利点D. 决定整个系统所需最大压力的点即为最不利点3.建筑内部分流制生活排水系统是指（C）A．生活排水与屋面雨水分别排至建筑物外B. 生活污水与屋面雨水分别排至建筑物外C. 生活污水与生活废水分别排至建筑物外D. 生活废水与屋面雨水分别排至建筑物外4、高层建筑中消火栓给水管道系统（），且消火栓给水立管管径应（）。
CA、应独立设置；不小于100mmB、可与生活给水管道合用；不小于50mmC、应独立设置；不小于50mmD、可与生活给水管道合用；不小于100mm。
5、请指出正确的水泵吸水管的连接方式。
（C ）A 吸水管设在虹吸管段B 吸水管向下坡向水泵C 异径偏心大小头D 同心异径管。
6. 下列情况下应设置环形通气管的是（ B ）A.在连接有3个大便器且长度为13的排水横支管上B.在设有器具通气管时C.在连接有5个大便器的横支管上D．在高层建筑中注：下列排水管段应设置环形通气管：1 连接4个及4个以上卫生器具且横支管的长度大于12m的排水横支管；2接6个及6以上大便器的污水横支管；3 设有器具通气管。
7. 下列关于消火栓系统的叙述正确的是（D ）A. 水泵结合器的主要作用是向消防车供水B. 消火栓栓口离地面的安装高度为1.2mC. 同一建筑物应选用同一规格的消火栓、水带和水枪D.室内消防竖管直径不应小于DN1008. 凡接有大便器的支管，即使仅有1个大便器，其最小管径也为（C ）mm。
建筑给排水知识点总结
一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90°翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。
第五讲建筑排水、中水工程
• 清通设备 作用: 疏通建筑内部排水管 道，保障排水通畅。 包括：检查口、清扫口和检 查井等。
建筑内部排水系统 的基本组成部分
排水系统的组成
第5章 建筑内部的排水系统
卫生器具和生产 设备的受水器 排水管道 提升设备 清通设备 污水局部处理构 筑物
建筑内部排水系统 的基本组成部分
• 1. 化粪池和生活污水局部处 理 定义：化粪池是一种利用沉淀和 厌氧发酵原理去除生活污水中悬 浮性有机物的最初级处理构筑物。 优点：结构简单、便于管理、不 消耗动力和造价低。 缺点：有机物去除率低，出水呈 酸性，有恶臭，臭气污染空气， 影响环境卫生。
排水系统的组成
卫生器具和生产 设备的受水器 排水管道 提升设备 清通设备 污水局部处理构 筑物 含油污水种类 含食用油污水 含矿物油污水
2. 隔油井 隔油井设计的控制条件：污水在隔油 井内停留时间t和污水在隔油 井内水平流速v，取值见下表。
• 隔 油 井 设 计 参 数
停留时间 t(min)
2~10 0.5~1.0
水平流速 v(m/s)
≤0.005 0.002~0.010
建筑内部排水系统 的基本组成部分
三、 建筑排水管网的布置和敷设
（一）、横支管 1 、 在楼层可明装在地板上或悬吊在楼板上； 尽量沿墙作平行布置； 2 、 高层建筑中，底层的管道应考虑单独排 出，以防止底层卫生器具因受立管底部出 现压力过大等原因造成污水外溢的现象； 3 、 横管布置应尽量减少不必要的转弯、曲 折，作直线连接； 4、横管应尽量避免穿越伸缩缝、沉降缝。
化粪池的选用 • 化粪池的容积及尺寸，通常需根据使用人数、每人每日的排 水量标准、污水在池中停留时间和污泥的清掏周期等因素通 过计算决定。。
排水管网的水力计算
第5章建筑内部排水系统5.2排水管网的水力计算1. 设计规定为保证管道系统有良好的水力条件，稳定管内气压，防止水封破坏，保证良好的室内环境卫生，在设计计算横支管和横干管时，须满足下列规定：⑴最大设计充满度建筑内部排水横管按非满流设计，以便使污废水释放出的气体能自由流动排入大气，调节排水管道系统内的压力，接纳意外的高峰流量。
建筑内部排水横管的最大设计充满度见表5-3。
排水横管最大设计充满度表5-3⑵管道坡度污水中含有固体杂质，如果管道坡度过小，污水的流速慢，固体杂物会在管内沉淀淤积，减小过水断面积，造成排水不畅或堵塞管道，为此对管道坡度作了规定。
建筑内部生活排水管道的坡度有通用坡度和最小坡度两种，见表5-4。
通用坡度是指正常条件下应予保证的坡度；最小坡度为必须保证的坡度。
一般情况下应采用通用坡度，当横管过长或建筑空间受限制时，可采用最小坡度。
标准的塑料排水管件（三通、弯头）的夹角为91.5°，所以，塑料排水横管的通用坡度均为0.026。
生活污水排水横管的通用坡度和最小坡度表5-4工业废水的水质与生活污水不同，其排水横管的通用坡度和最小坡度见表5-5。
工业废水排水管道通用坡度和最小坡度表5-5⑶最小管径为了排水通畅，防止管道堵塞，保障室内环境卫生，规定了建筑内部排水管的最小管径为50mm。
医院、厨房、浴室以及大便器排放的污水水质特殊，其最小管径应大于50mm。
医院洗涤盆和污水盆内往往有一些棉花球、纱布、玻璃渣和竹签等杂物落人，为防止管道堵塞，管径不小于75mm。
厨房排放的污水中含有大量的油脂和泥沙，容易在管道内壁附着聚集，减小管道的过水面积。
为防止管道堵塞，多层住宅厨房间的排水立管管径最小为75mm,公共食堂厨房排水管实际选用的管径应比计算管径大一号，且干管管径不小于100mm，支管管径不小于75mm。
浴室泄水管的管径宜为100mm。
大便器是唯一在排水口没有十字栏栅的卫生器具，瞬时排水量大，污水中的固体杂质多，所以，凡连接大便器的支管，即使仅有1个大便器，其最小管径也为100mm。
第五章 建筑给水排水系统
４ ．汽水混合加热器：将清洁的蒸汽通过喷 射器送入冷水箱中，使汽水充分混合而加 热水。其热效率高，设备简单，噪音大
二、热水管道的布置
布臵： 1．满足热水供应的前提下，力求管路简短， 使用方便，利用维护。 2．与冷水管平行敷设，且在冷水管之上（热 气上升，冷气下降）以免热，冷相互干扰。 3．通常为明装，若要暗装，管槽应尽量在器 具下方。 4．不能用自然补偿来平衡时，应设臵补偿器， 如波纹管，拐弯，Π形管，S弯等。
3．热水供应的方式（根据建筑物的性质，供 水要求，建筑高度，热源情况来定。 按加热方式分：直接－间接加热法（热源， 热交换器） 按管网布臵形式：上行下给式（横干管在立 管上方）－下行上给式（与自来水相同） 按循环情况：无循环，半循环（对于定时供 应热水的系统，在供水前半小时用循环泵 使干管中的水循环，以减小排放管路中冷 水的时间），全循环（管路中一直是热水） （如图）
1、与室外给排水工程的关系
水源
一泵站
净水厂
二泵站
室外给水管网
建筑给水排水
水源
污水处理厂
污水泵站
室外排水管网
2、与其他专业的关系
建筑、结构、水、暖、电、通讯等专业协调、 配合。
• 给水系统的分类和组成 一、建筑内给水系统的分类
5.1 建筑内部给水系统
1.生活给水系统 ——供给人们饮用、盥洗、沐浴、 烹饪用水。 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系统合为一， 统称生活给水系统。 特点：(1)用水量不均匀 (2)水质应达《生活饮用水卫生标准》
三、管道的防护
1.防腐： 钢管外防腐——刷油法；防腐层。 铸铁管——埋地外表一律刷沥青防腐 明装刷樟丹及银粉 内防腐——输送具有腐蚀性液体时，除用耐腐 蚀管道外，也可将钢管或铸铁管内壁 涂衬防腐材料。 2.防冻 ： 寒冷地区屋顶水箱，冬季不采暖的室内管道，设于 门厅、过道处的管道应采取保温措施。 3.防结露： 防结露措施——防潮绝缘层。
建筑给排水习题》复习题解
建筑给排⽔习题》复习题解建筑给⽔排⽔⼯程习题建环系—张永胜试卷分值⽐例1.选择题，20道每题1分，共计20分2.填空题，10道每题2分，共计20分3.简答题，5道每题6分，共计30分4.计算题，3道每题10分，共计30分第⼀章建筑给⽔⼀．选择题1. 按供⽔⽤途的不同，建筑给⽔系统可分为三⼤类为（D）A ⽣活饮⽤⽔系统、杂⽤⽔系统和直饮⽔系统；B 消⽕栓给⽔系统、⽣活给⽔系统和商业⽤⽔系统；C 消防给⽔系统、⽣活饮⽤⽔系统和⽣产⼯艺⽤⽔系统；D 消防给⽔系统、⽣活给⽔系统和⽣产给⽔系统。
2.在初步确定给⽔⽅式时，对层⾼不超过3.5m的民⽤建筑，给⽔系统所需的压⼒可⽤以下经验法估算：1层为（）kPa，2层为（）kPa，3层以上每增加1层增加（）kPa。
答案应为（B）A.100 kPa……140 kPa……40 kPaB.100 kPa……120 kPa……40 kPaC.100 kPa……120 kPa……60 kPaD.40 kPa……140 kPa……60 kPa3.⽔表的最⼤流量是（ C）A.选择⽔表⼝径的唯⼀依据B.⽔表能长期正常运转的流量C.⽔表⼯作的上限流量D.⽔表⼯作的下限流量4.在湿热⽓候条件下或在空⽓湿度较⾼的房间内，空⽓中的⽔分会凝结成⽔附着在给⽔管道表⾯甚⾄滴⽔，针对这种现象，给⽔管道应做（D）。
A.防腐措施B. 防漏措施C. 防振措施D. 防露措施⼆．填空题1．室外给⽔管⽹布置的形式有环状、枝状。
2. 管道基本的连接⽅法有法兰、焊接、承插、螺纹。
3．⽔表按翼轮构造不同，分为旋翼式、螺翼式4．给⽔系统按⽔平⼲管的位置不同分为上⾏下给式、下⾏上给式、中分式三．简答题1.室内给⽔管道布置的原则?答：(1)确保供⽔安全和良好的⽔⼒条件，⼒求经济合理（2）保护管道不受损坏（3）不影响⽣产安全和建筑物的使⽤（4）便于安装维修第⼆章建筑内部给⽔系统的计算⼀．选择题1. 请指出正确的⽔泵吸⽔管的连接⽅式。
【优质】建筑给排水说课-word范文 (18页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==建筑给排水说课篇一：建筑给排水说课讲稿一、课程在本专业的定位与课程目标《给水排水管网系统》是给水排水专业的重要主干课程之一，针对给水排水工程中水的输送、分配和废水的收集及排放的管网系统的工程设计及计算理论所需求的内容，系统地论述管网系统的功能、布置原理、水量计算、水力计算理论和方法、工程优化设计理论和方法及管网系统的运行管理论及实践。
本课程的目标：(1)．使学生系统完整地学习和掌握给水排水管网系统的基本概念、工程设计和运行管理的基础理论和方法；(2)．使学生初步掌握给水排水管网系统规划、管网系统的设计和计算及运行管理方面的基本技能，初步具备给水排水管网系统的设计和管理的工程实践能力；(3)．培养学生对给水排水管道工程基础理论的理解、掌握和分析运用能力，初步具备给水排水管网系统的科学研究能力。
二、知识模块顺序及对应的学时理论教学安排如下：第一章给水排水管网系统概论（3学时）第二章给水排水管网工程规划（4学时）第三章给水排水管网水力学基础（4学时）第四章给水排水管网模型（4学时）第五章给水管网水力分析（6学时）第六章给水管网工程设计（6学时）第七章给水管网优化设计（6学时）第八章污水管网设计与计算（6学时）第九章雨水管道设计与计算（6学时）第十章管道材料、附件以及管网的管理和维护（3学时）实践教学：一周课程设计课程在本专业的定位与课程目标给排水专业旨在培养基础扎实，知识面宽，掌握给水排水工程学科的基本理论和基本知识程师基本训练并具有创新精神的高级工程技术人才。
毕业生能在水的开采、加工、输送、回收这一可持续发展的社会循环中，在设计、施工、市政、环保等企事业单位从事给水排水工程的计、施工、运营和管理工作，并具有初步的研究开发能力。
本专业符合社会发展需求，在本校中历年以来生源良好，就业率居高，毕业生深受用人单其中建筑给水排水为学生最主要的择业方向，因此本课程为本专业最为重要的专业课程之一。
建筑给排水工程第4-5章 建筑内部排水及热水系统
4-2 建筑内部排水系统的选择与管道布置敷设 三、排水管道的敷设与安装要求
1．在标准较高的建筑内所有的排水管道均暗装。 2．管道的连接方式应满足下列要求： ①卫生器具排水管与排水横支管连接时， 可采用90°斜三通。 ②排水管道的横管与横管、横管与立管的连接， 宜采用45°三通、45°四通、90°斜三通、90°斜四通。 ③排水立管与排出管端部的连接，宜采用两个 45°弯头或弯曲半径不小于4倍管径的90°弯头。 ④排水管应避免轴线偏置，当受条件限制时，宜采用 乙字弯管或两个45°弯头连接。 ⑤排水管与室外排水管道连接，排出管管顶标高不得低于 室外排水管管顶标高。其连接处的水流转角不得小于90°， 当有大于0.3m的跌落差时，可不受角度限制。
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
检查口：立管上间距不大于10m;建筑物最低层和坡顶建 筑物最高层;乙字管上部 清扫口：连接2个及2个以上大便器或3个及3个以上卫生 器具的污水横管上;水流转角小于135°的横直管上;污水 横管一定间距上; 检查井：排出管与室外排水管道连接处，井中心距建筑 物外墙的距离不小于3m。n 源自 qpV, D, I, h/D
4-3 建筑内部排水系统的计算 三、排水管网的水力计算
1.横管的水力计算：
设计规定
•充满度：水深与管道直径之比；建筑内部按非满流设计以便使
污废水释放的气体可以自由流动排入大气，调节排水管道系统里的 压力，同时接纳意外的高峰流量。 •最大设计充满度：
污、废水 合流/分流
中水系统； 部分含油废水或医院 污水等应单独排放；
建筑给排水05 建筑内部排水系统
链回
链回
链回
链回
链回
链回
链回
2、排水管道
－器具排水管 （设存水弯） －排水横支管 －排水立管 －排水横干管 靠重力流排出
铸铁管
塑料管
普通PVC-U
空壁管
ABS芯层发泡管
螺旋排水管
链回
链回
链回
链回
链回
链回
3、清通设备 检查口 带清扫门的管件 清扫口 检查井
5）若不允许或不可能每根通气管单独申出屋面时，可设置汇合通气管。也可 在室内汇合设一根申顶通气管。
6）通气立管不得接纳污水、废水和雨水，不得与风道或烟道连接。 7）通气管穿楼板和顶层必须预留孔洞或埋设套管。
第5章 小结
Building Drainage
5.1 排水系统的分类和组成（掌握） 5.2 排水系统选择与管道布置敷设（掌握）
3）湿陷性黄土地区的排出管应设在地沟内，并应 设检漏井。
4）距离较长的直线管段上应设检查口或清扫口。
室外检查井中心至污水立管或排出管上清扫口的最大长度
管
径（mm）
50
75
100
≥100
最大长度（m）
10
12
15
20
5）穿越承重墙时要预留洞或预留穿墙套管， 管顶要预留出 作为陈降的空间. 6)穿基础预留空洞预留洞具体尺寸： 为DN=50-75mm,孔洞尺寸为:300*300 DN>100mm,孔洞尺寸为(d+300) * (d+200)
管径 mm 仅设伸 顶通气 专用或 主通气 管径 mm 仅设伸 顶通气 专用或 主通气
50 75ቤተ መጻሕፍቲ ባይዱ90
1.2 3.0 3.8
－ － －
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
32 32 32
50 50
32 40 50 50
40 50 75 100 100
3 汇合通气管的计算
Dh
d2 max
0.25
d
2 i
Dh——通气横干管和总伸顶通气管管径，mm dmax——最大一根通气立管管径，mm di——其余通气管管径，mm
思考题1 某11层宿舍楼，1层单独排水，2-11层为一个 排水系统。每户的卫生间内设有坐便器、浴盆和洗 脸盆，卫生间内采用合流制排水，已知参数：坐便 器 N=6,b=10%,q=2L/s, 浴 盆 N=3,b=10%,q=1L/s, 洗 脸 盆 N=0.75,b=20%,q=0.25L/s 。 计 算 其 排 水 立 管 底 端 的设计秒流量是多少？
水横支管管径可按表5-6中立管工作高度≪2m的数值确 定。 ⑥ 医院污物洗涤盆和污水盆的排水管管径≥75mm。 ⑦ 小便槽或连接3个及3个以上的小便器，其污水支管管径 ≥75mm ⑧ 浴池的泄水管管径宜采用100mm
5.2.2 排水立管水力计算
立管水力计算: 1. 设伸顶通气 2. 设专用通气立管 3. 设特制配件伸顶通气 4. 无通气
v
1
2
R3
I
1 2
n
式中：qu ——排水设计秒流量，m3/s； w——水流断面积，m2； v——流速，m/s； R——水力半径，m； I——水力坡度，即管道坡度； n——管道粗糙系数。
可直接查水力计算表计算。
5.3 通气管道的设计计算
1.单立管排水系统
伸顶通气管管径与立管相同，最冷月平均气温≤-13℃地 区，应在室内平顶或吊顶之下将管径放大一级。
0.40
0.75
附表3 生活污水管道的坡度
管径（mm）
50 75 100 125 150 200
通用坡度
0.035 0.025 0.020 0.015 0.010 0.006
最小坡度
0.025 0.015 0.012 0.010 0.007 0.006
2. 横管水力计算方法
计算公式：
qu w v
四种情况最大允许通水能力（见附表）
排水立管最大允许排水流量
通气情况 普通伸顶通气 设有专用通气立管通气 特制配件伸顶通气
无通气
立管工作高度
（m）
50
管径（mm） 75 100 125 150
—
1.0 2.5 4.5 7.0 10.0
—
— 5.0 9.0 14.0 25.0
—
—
—
6.0
9.0 13.0
≤2
1.00 1.70 3.80
3
0.64 1.38 2.40
4
0.50 0.92 1.76
5
0.40 0.70 1.36
6
0.40 0.50 1.00
7
0.40 0.50 0.76
≥8
0.40 0.50 0.64
5.2.3 排水横管的水力计算
一、横管水力计算
1.设计规定 （1）充满度 h/D< 1（见附表1）
目的: ①排除气体 ②调节压力波动 ③容纳高峰流量
（2）自清流速 （见附表2） （3）管道坡度（见附表3）
附表1 排水管道最大充满度
附表2 各种排水管道的自清流速值
污废类别
自清流速 （m/s）
生活污水管径（mm）
d<150 d=150
d=200
0.60
0.65
0.70
明渠 （沟）
雨水及 合流制 排水管
一、排水量定额 居住小区按给水用水定额的85%-95%，公共
建筑与给水相同。 二、设计秒流量
1. 按同时排水百分数计算
qp q0i n0ibi
qp——计算管段排水设计秒流量，L/s； q0i——同类型的一个卫生器具排水流量，L/s； n0i——同类卫生器具数；
5.1.1 排水定额与设计秒流量
2. 按排水当量数计算
Nu——排水当量，以污水盆额定排水流量 0.33L/s 为一 个当量；
α——建筑物性质系数； Qmax——计算管段上排水量最大的一个卫生器
具的排水量，L/s
5.2 排水管道的设计计算
5.2.1 排水管道最小管径规定
1.最小管径
① 最小管径 d≥50mm ② 接大便器d≥100mm ③ 大便槽排水管 d≥100mm ④ 公共食堂排水支管 d≥75mm、干管 d≥100mm ⑤ 建筑底层排水管道与其楼层管道分开单独排出时，其排
思考题2 某建筑铸铁管排水系统有3根直径分别为 DN50mm、 DN75mm、 DN100mm、的污水立管， 需要汇合伸出屋面，则汇合后总伸顶通气管的最小 管径为多少？
第5章 建筑内部排水系统的设计计算
5.1 排水定额和排水设计秒流量 5.1.1 排水定额 5.1.2 排水设计秒流量
5.2 排水管道的设计计算 5.2.1 排水管道的最小管径规定 5.2.2 排水立管水力计算 5.2.3 排水横管水力计算
5.3 通气管道的设计计算
5.1 排水定额和排水设计秒流量
5.1.1 排水定额与设计秒流量
2.双立管排水系统
一般不宜小于污水立管管径的1/2。最小管径按照附表 计算。 当管长＞50m时，通气立管管径与排水立管相同；当 管长≤50m时，应以最大一根排水立管按表5-10确定通气 管径。
附表 通气管最小管径
通气管名称
器具通气管 环形通气管 通气立管
污水管管径（mm）
32 40 50 75 100 125 150
