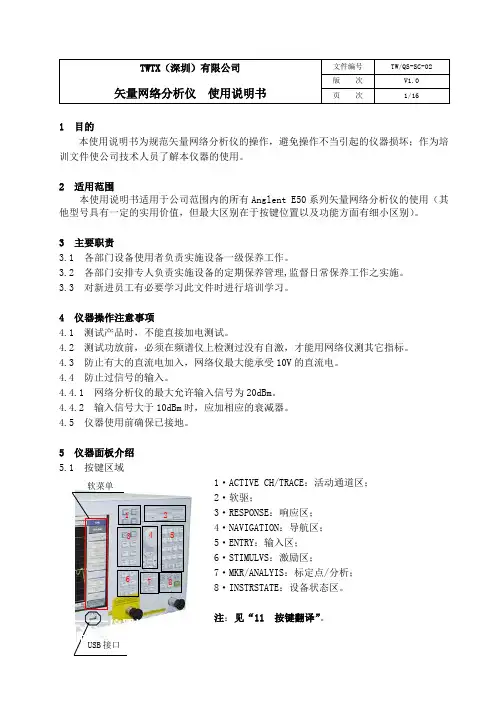

矢量网络分析仪 使用说明书版 次 V1.0 页 次1/161 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V 的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm 。
4.4.2 输入信号大于10dBm 时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍 5.1 按键区域1·ACTIVE CH/TRACE ：活动通道区； 2·软驱； 3·RESPONSE ：响应区； 4·NAVIGATION ：导航区；5·ENTRY ：输入区； 6·STIMULVS ：激励区；7·MKR/ANALYIS ：标定点/分析；8·INSTRSTATE ：设备状态区。
注：见“11 按键翻译”。
1 2 36 4 57 8软菜单USB 接口矢量网络分析仪使用说明书版次V1.0 页次2/165.21 2 3 4 5Tr1 S11 SWR 1．000/Ref 1.0000Tr2 S21 Logmag 10dB/Ref 0.00dBTr3 S22 SWR 1．000/Ref 1.00001．表示通道编号；2．表示通道类型；3．表示通道的格式；4．表示通道在显示屏上每格所表示的数值；5．表示通道在显示屏上参考线所在的格子数值。
网络分析仪使用方法

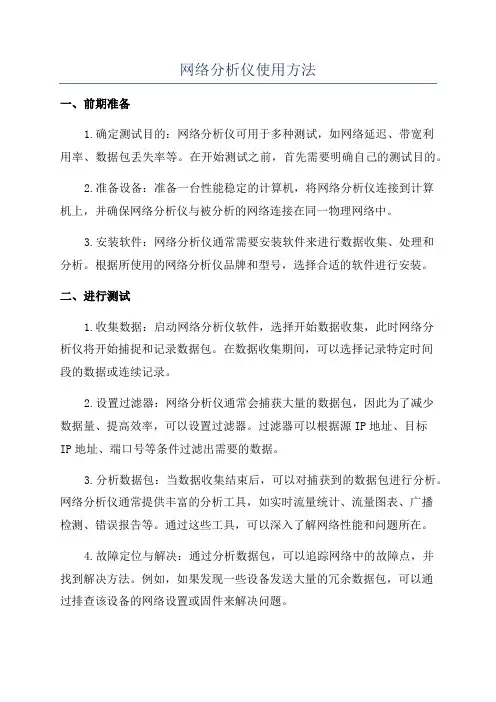

网络分析仪使用方法一、前期准备1.确定测试目的：网络分析仪可用于多种测试，如网络延迟、带宽利用率、数据包丢失率等。
在开始测试之前，首先需要明确自己的测试目的。
2.准备设备：准备一台性能稳定的计算机，将网络分析仪连接到计算机上，并确保网络分析仪与被分析的网络连接在同一物理网络中。
3.安装软件：网络分析仪通常需要安装软件来进行数据收集、处理和分析。
根据所使用的网络分析仪品牌和型号，选择合适的软件进行安装。
二、进行测试1.收集数据：启动网络分析仪软件，选择开始数据收集，此时网络分析仪将开始捕捉和记录数据包。
在数据收集期间，可以选择记录特定时间段的数据或连续记录。
2.设置过滤器：网络分析仪通常会捕获大量的数据包，因此为了减少数据量、提高效率，可以设置过滤器。
过滤器可以根据源IP地址、目标IP地址、端口号等条件过滤出需要的数据。
3.分析数据包：当数据收集结束后，可以对捕获到的数据包进行分析。
网络分析仪通常提供丰富的分析工具，如实时流量统计、流量图表、广播检测、错误报告等。
通过这些工具，可以深入了解网络性能和问题所在。
4.故障定位与解决：通过分析数据包，可以追踪网络中的故障点，并找到解决方法。
例如，如果发现一些设备发送大量的冗余数据包，可以通过排查该设备的网络设置或固件来解决问题。
5.性能优化：网络分析仪还可以帮助管理员进行网络性能优化。
通过分析数据包，可以了解网络中流量的分布、瓶颈的位置等。
根据这些信息，可以做出调整网络架构、增加带宽、优化路由等的改进策略。
三、报告撰写在测试结束后，可以根据所收集和分析的数据，撰写测试报告。
报告应包括以下内容：1.测试目的和背景：介绍测试的背景和目的。
2.测试环境：描述测试所用的设备和网络环境。
3.测试过程：描述测试的步骤和应用的设置。
4.测试结果：展示数据分析的结果，如带宽利用率、延迟情况、丢包率等指标。
5.故障定位与解决：分析并解决故障点，并描述解决过程。
6.性能优化建议：根据测试结果，提供网络性能优化的建议。
网络分析仪操作指导书

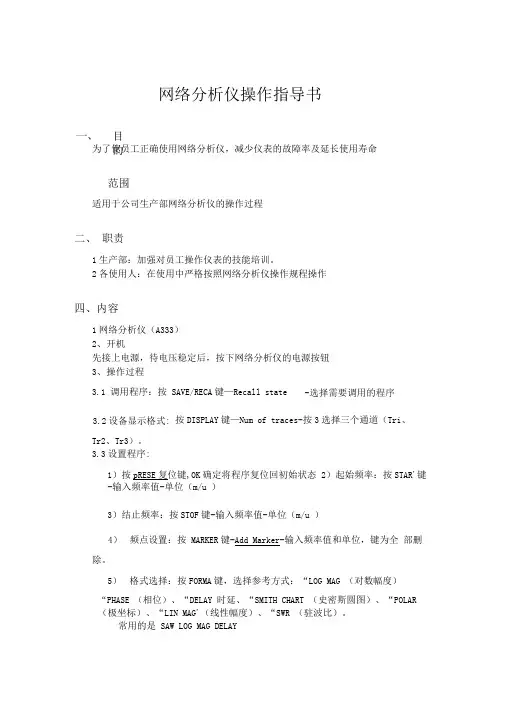

网络分析仪操作指导书为了使员工正确使用网络分析仪，减少仪表的故障率及延长使用寿命 范围适用于公司生产部网络分析仪的操作过程二、 职责1生产部：加强对员工操作仪表的技能培训。
2各使用人：在使用中严格按照网络分析仪操作规程操作四、内容1网络分析仪（A333）2、 开机先接上电源，待电压稳定后，按下网络分析仪的电源按钮3、 操作过程3.1 调用程序：按 SAVE/RECA 键—Recall state 按DISPLAY 键—Num of traces -按3选择三个通道（Tri 、 Tr2、Tr3）。
3.3设置程序:1）按pRESE 复位键,OK 确定将程序复位回初始状态 2）起始频率：按STAR'键-输入频率值-单位（m/u ）3）结止频率：按STOF 键-输入频率值-单位（m/u ）4） 频点设置：按 MARKER 键-Add Marker -输入频率值和单位，键为全 部删除。
5） 格式选择：按FORMA 键，选择参考方式：“LOG MAG （对数幅度） “PHASE （相位）、“DELAY 时延、“SMITH CHART （史密斯圆图）、“POLAR （极坐标）、“LIN MAG'（线性幅度）、“SWR （驻波比）。
常用的是 SAW LOG MAG DELAY目的-选择需要调用的程序3.2设备显示格式:6）刻度选择：（S11、S22）按SCALES^Sca卜自定义一般为（100，200）k/m（S21、S12）按［SCALE键—Ref Position^ 10»13.4 S参数选择：按|MEAS|键，上边会出现4个S参数。
一般Tr1选择S11, 用于查看1端口反射波形。
Tr2选择S21、S12,用于查看产品传输波形。
Tr3 选择S22用于查看2端口的反射波形。
1）通道选择：按ACTIVE TR/C>Active Tra4选择通道。
3.5校准：（双端口校准）1）选择校准件和校准方式：按CAL键一leal kit 一选择校准件型号，一般N 型头选N50Q, 85032B/E; SMA头选 3.5MMD , 85033D/E。
网络分析仪详细操作使用(E5062A)
添加副标题
CLICK HERE TO ADD TITLE
CONTENTS
目录
1
WORKREVIEW
添加标题
2
添加标题
UNDERWORK
测量时注意输入功率、电压、电流不要超过设备给出的最高参考值；
02
做好静电防护。设备中的高敏感微电路在测试连接或者断开连接时易被静电损坏，故操作时应佩带接地手环 ，设备机壳地应与电源地连接完好；
NAVIGATION按钮区
当focus选定屏幕菜单时，其最上方的菜单标题区域显示为蓝色（未选定时为灰色），导航区按钮工作如下所述：
当focus选定屏幕菜单时
.选择旋钮：屏幕菜单子选项上下移动（高亮显示） .上、下键：屏幕菜单子选项上下移动（高亮显示） .向左键：显示屏幕菜单上一层菜单 .向右键：显示屏幕菜单下一次子菜单 .按压旋钮或Enter：选定当前高亮的子选项 当按下数据输入子选项后，focus自动转移到数据输入区域。 2）当focus选定数据输入区域时 当focus选定数据输入区域时，数据输入框变为蓝色，导航区按钮工作如下所述： .选择旋钮：以较小的步进值增大或减小数据输入区内的数值 .上、下键：以较大的步进值增大或减小数据输入区内的数值 .左、右键：在数据输入区内移动光标（|），与输入区的按钮一起使用可以每次改变输入数据的一位数值。
然后，根据需要断开后面板的电源线。
在正常使用情况下，禁止在开机状态下直接拔掉后面板的电源线，始终保持后面板的电源开关处于ON。如果直接拔线或者关闭后面板的开关，关机持续将不工作，这可能损坏设备的软硬件，并导致设备故障。
错误的关机方式将导致再次开机后进入“安全模式”。在这种情况下，先正常关机使其进入standby状态，然后再次开机可进入正常工作模式。

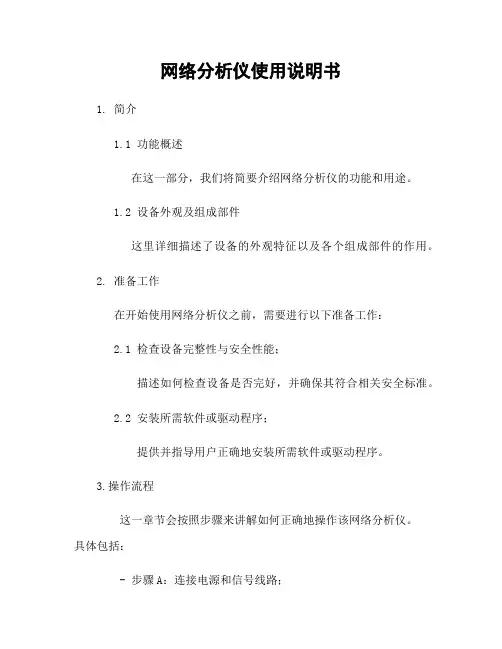

网络分析仪使用说明书
网络分析仪使用说明书
1. 简介
1.1 功能概述
在这一部分，我们将简要介绍网络分析仪的功能和用途。
1.2 设备外观及组成部件
这里详细描述了设备的外观特征以及各个组成部件的作用。
2. 准备工作
在开始使用网络分析仪之前，需要进行以下准备工作：
2.1 检查设备完整性与安全性能；
描述如何检查设备是否完好，并确保其符合相关安全标准。
2.2 安装所需软件或驱动程序；
提供并指导用户正确地安装所需软件或驱动程序。
3.操作流程
这一章节会按照步骤来讲解如何正确地操作该网络分析仪。
具体包括：
- 步骤A：连接电源和信号线路；
描述如何连接电源以及信号线路，并注意事项。
- 步骤B：打开设备并进行初始化设置；
解释在首次启动时应执行哪些初始化设置步骤。
- 步鐚C: 设置测量参数;
讲解怎样根据实际情况调整相应测量参数.
...
4.常见问题与故障排除
这一章节了用户在使用网络分析仪时可能遇到的常见问题，并提供相应的解决方案。
5.附件
本文档涉及以下附件：
- 附录A：设备规格表；
提供详细的设备技术参数和性能指标。
- 附录B：示例测量数据；
展示实验中获得的典型测量结果，以便读者更好地理解如何正确操作该仪器。
6. 法律名词及注释
- 名词1: 定义1
- 名词2: 定义2
7. 结束语
请注意，在您编写具体内容之前，请根据实际情况对各个章节进行扩展或缩减。
网络分析仪使用手册
1 2
4
二．注意事项
1 在测试设备前面始终有一个导电的工作台垫 2 在进行清洁、检查或连接到对静电敏感的器件或测试端 口之前，您自己始终应接地 3 在连接到分析仪测试端口或其它对静电敏感的器件上之 前，始终应将测试电缆的内导体接地 4 在进行器件连结时，请利用利用扭力扳手完成最终连接，进行 紧固，直到达到扭力扳手，不要冲过起始停止点，可以利用辅 助扳手防止连接器主体旋转
图９
第 9 頁，共 1８頁
審核 :
吳健誌
製表：王彦武
仪 器 作 業 說 明
一. 操作說明
网络分析仪（Agilent E5071B） ENA 网络分析仪操作步骤<４-2>
版 本
0
2 设置测试状态
a. 配置最大通道数和迹线数 System Setup Press: Misc Setup Return Channel/Trace
５ ４ 图７ ３
第 7 頁，共 1８頁
審核 :
吳健誌
製表：王彦武
仪 器 作 業 說 明
一. 操作說明
１ ２ ３ ４ ５ ６ ７ ８ ９ Handler I/O 接口 并行接口 串行接口 键盘／鼠标接口 LAN／USB 接口 GPIB 接口 VGA 输出 内部参考输出 内部参考输入
网络分析仪（Agilent E5071B） ENA 网络分析仪接口<3-1>
Vinc
Vref=? 图３
第 3 頁，共 1８頁
審核 :
吳健誌
製表：王彦武
仪 器 作 業 說 明
网络分析仪（Agilent E5071B） ENA 网络分析仪测试基础知识<1-4>
版 本
0
一. 操作說明 １ S 参数 S 参数是用入射波和反射波和描述网络特性 如图４所示 Reflected S11= Incident Transmitted S21= incident Reflected S22= Incident Transmitted S12= Incident 二．注意事项
矢量网络分析仪使用说明书
矢量网络分析仪使用说明书第一章前言1. E836B网络分析仪具有以下技术特点：①高性能测量接收机E8362A网络分析仪采用基于混频器的实现方式，使该仪表具有当今微波网络分析仪中最高的测量灵敏度度。
测量频率范围：10M~20GHz;接收机数量：4台接收机测量灵敏度：-120dBm接收机测量参数；幅度和相位。
迹线噪声：0.005dB(在中频带宽为10KHz时)②完整的测量能力该网络分析可以工作在以下测量状态：频域扫描状态：测量激励信号为功率固定，频率变化信号。
考察被测在不同频率激励状态下等离子参数的变化；功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。
考察被测在不同功率激励状态下参数的变化；连续波状态：测量激励信号为频率固定，功率固定信号。
考察被测等离子在固定激励状态下，响应状态参数的波动变化，E8362A最大测量时间长度可达到3000秒；时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击响应，考察被测等离子响应信号的空中分布特性。
E8362AIFFT运算点数为160001点，可保证时域测量的分辨率和测量时间宽度。
③强大的分析能力E8362A基于PC的window2000操作平台，可内置各种分析软件，不需要外置PC 进行数据处理，编程方式为COM/DCOM，保证测试的速度。
仪表内置嵌入、去嵌入及端口延伸等功能，可直接消除测量天线对测量结果的影响，或进行其它补偿运算处理。
④高测量速度E8262A高性能接收机可确保高测量精度的同时具有快测量速度，具体指标为：35us/测量点，14ms/刷新（400点）。
保证对被测等离子的瞬态响应进行捕捉分析。
⑤多测试状态同时完成E8262A可支持16个测试通道，各通道可工作在不同的测量状态。
利用该功能，可以综合不同分析方法从不同角度来对一个现象进行研究。
⑥良好的可扩展性E8263A采用开放的发射/接收组成框架，用户可以根据测量的具体要求改变仪表的测量连接状态，还可以把需要的外部信号处理过程组合到仪表内部，例如：当被测需要更大激励功率时，可将推动方法器连接到仪表相应端口，该放大器引起的测试误差可以通过仪表的校准过程消除。
网络分析仪使用说明书
9 仪器的基本设置
9.1 频率设置
按 Start 键和 Stop 键，分别为起点频率和终止频率。
9.2 设置界面
按 Display 键，再通过方向键（或滚轴）选择 Num of Traces，点 Enter 键，再选
Done，校准完毕。
注“*”：1.选择此键时，可选择 2-Port Cal 双通道、单通道（S11、S22 驻波，S12、
S21 单向传输损耗）。具体选择时，如：单测试驻波时，可选单通道 1-Port Cal 校准；单
测试传输响应时，选择 Thru;如需测试多项指标时，选择 2-Port Cal 双通道。
再按 Scale 键，选择 Divisions，设置为 10；选择 Scale/Div，设置为 180m；再选择 Reference
5 仪器面板介绍 5.1 按键区域
软菜单
1
2
3 45
678
1·ACTIVE CH/TRACE：活动通道区； 2·软驱； 3·RESPONSE：响应区； 4·NAVIGATION：导航区； 5·ENTRY：输入区； 6·STIMULVS：激励区； 7·MKR/ANALYIS：标定点/分析； 8·INSTRSTATE：设备状态区。
他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责 3.1 各部门设备使用者负责实施设备一级保养工作。 3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。 3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项 4.1 测试产品时，不能直接加电测试。 4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。 4.3 防止有大的直流电加入，网络仪最大能承受 10V 的直流电。 4.4 防止过信号的输入。 4.4.1 网络分析仪的最大允许输入信号为 20dBm。 4.4.2 输入信号大于 10dBm 时，应加相应的衰减器。 4.5 仪器使用前确保已接地。
网络分析仪 操作使用说明
1
2
• 資料設置(2) 1.按DISPLAY(顯示)鍵 2.按軟體鍵MORE DISPLAY(更多顯示)
1
• 資料設置(3) 1.按SPLITE DISP FULL SPLIT(屏幕分隔)﹐分隔成兩部分
• 資料設置(4) 屏幕分隔完成后如上圖
2
1
• 資料設置(5) 1.按MEAS1,選擇通道一 2.按TRANSMISSN(傳輸)將該通道選為傳輸通道
資料設置(6) 1.按DISPLAY(顯示鍵) 2.按軟體鍵LIMIT MENU(極限菜單)
1 2
1
• 資料設置(7) 1.按ADD LIMIT(增加極限)
資料設置(7) 按照測試規格書輸入最大﹑最小限﹐最大﹑最小點
• 資料設置(8) BEGING FREQUENEY(輸入開始頻率) END FREQUENEY(輸入結束頻率) BEGING LIMIT(輸入開始限制) END LIMIT(輸入結束限制)
5.放樣本2﹐按MEAS1 6.按CAL 7.按軟體第6鍵﹐ 使通道1曲線和0dB吻合
測試圖
1 2
• 資料設置(1) 1.按PRESET鍵(預設分析開關) 2.按FREQ(頻率)﹐設置頻率 3.按START鍵(軟體1鍵)設置起始頻率﹐再按軟體鍵選擇相應單位 4.按STOP(軟體第2鍵)設置終止頻率﹐再按軟體鍵選擇相應單位
2
1
• 資料設置(9) 1.按PRIOR MENU兩次﹐返回LIMIT MENU菜單 2.按LIMIT TEST on OFF對應的軟體鍵﹐屏幕顯示是:FAIL
• 資料設置(10) 1.按MEAS2(通道2) 2.按REFLECTION(反饋鍵)﹐后同通道1的操作
• 開機 接通電源﹐扳動電源開關﹐出現如圖狀態。
网络分析仪使用说明书

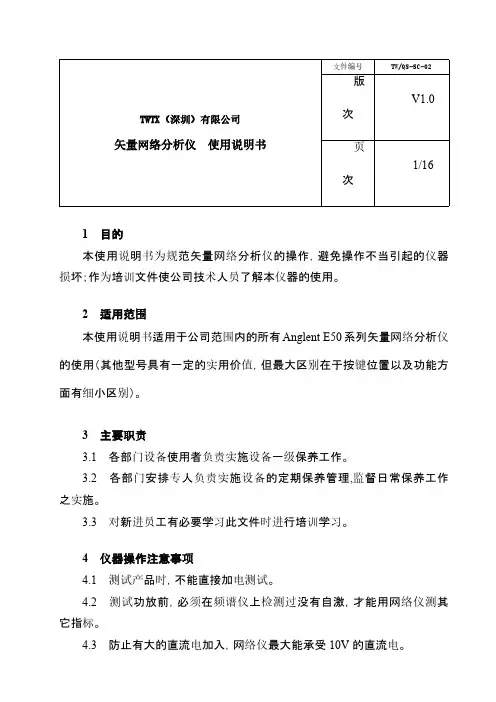

TWTX （深圳）有限公司矢量网络分析仪 使用说明书文件编号 TW/QS-SC-02版 次 V1.0 页 次1/161 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V 的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm 。
4.4.2 输入信号大于10dBm 时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍 5.1 按键区域 1·ACTIVE CH/TRACE ：活动通道区； 2·软驱； 3·RESPONSE ：响应区； 4·NAVIGATION ：导航区；5·ENTRY ：输入区； 6·STIMULVS ：激励区；7·MKR/ANALYIS ：标定点/分析；8·INSTRSTATE ：设备状态区。
注：见“11 按键翻译”。
1 2 36 45 78软菜USTWTX（深圳）有限公司矢量网络分析仪使用说明书文件编号TW/QS-SC-02版次V1.0页次2/165.212345Tr 1S11SWR1．000/Ref 1.0000Tr 2S21Logmag10dB/Ref0.00dBTr 3S22SWR1．000/Ref 1.00001．表示通道编号；2．表示通道类型；3．表示通道的格式；4．表示通道在显示屏上每格所表示的数值；5．表示通道在显示屏上参考线所在的格子数值。
AgilentD网络分析仪操作指导书
2．按BEGIN键，屏幕出现子菜单，选择要测量的器件类型（放大器、滤波器、宽带无源器件、混频器或电缆—只适于选件100）。
3．将被测器件接至网络分析仪。
如果使用非默认标准（N型阴性）的校准标准，则必须选择连接器的类型，为此，按CAL，再按Cal Kit，然后选择适当的类型。
按PRESET键。当分析仪用PRESET键预置时，它将返回到一已知的工作状态。
1．按FREQ键，显示屏出现频率菜单。
2．设置频率低端，按Start，再按数字键和单位键，键入设定值。
3．设置频率高端，按Stop，再按数字键和单位键，键入设定值。
还可用Center和Span软键来设置频率范围。
1．按面板上的MENU键平菜单。
备注事项
10.使用放大的情况
11.改变系统阻抗
12.用BEGIN键配置测量
为了精确测量，在分析仪的RF OUT端口可能需要放大。当被测器件要求的输入功率超过了分析仪规定的最大输出功率时，应使用放大。
分析仪具有50Ω或75Ω的特性阻抗，也可以改变为其它阻抗。为改变系统的阻抗，按CAL，More Cal，System Z0，50Ω或75Ω或其它。
2．按Level，再按数字键和单位键，键入功率电平设定值。
当电源关断时，输入的测量参数将保存在分析仪的存储器中，当电源重新接通时，这些参数将被恢复。
项目
操作步骤
操作方法
操作要求
备注事项
7.定度测量示迹
8.输入有效测量通道和测量类型
9.显示设定：
10.频率标记
11.参考方式
9.使用衰减的情况
SCALE键
利用数字键可为某一选定的参数输入特定的数值。用ENTER键或软件以适当的单位来终止数值输入。还可用面板旋钮实现对参数值的连续调节，还可用步进键改变数值。
标量网络分析仪利用说明书
WX1266标量网络分析仪利用说明书一概述WX1266/1267/1268系列标量网络分析仪是一套数字化的射频标量网络分析系统.整机由射频信号源,信号检测,数据搜集,处置显示部份组成.在微处置器的操纵下,外接检波器和驻波比电桥,在1～1000MHz/5～2000 MHz /5～3000 MHz的频率范围内进行射频网络的传输/反射参数的测量,绝对功率测量,屏幕直接显示测量曲线,数据,并打印测量结果.WX1266标量网络分析仪可普遍用于广播,电视,通信,教学等领域,进行二(四)端口网络的传输特性(增益,衰减),反射特性(回波损耗或电压驻波比)的测量.被测对象包括分支,分派器,工分器,放大器,高频调谐器,滤波器,隔离器,双工器,天线,负载,射频电缆等有源,无源器件.和具有频率输入响应的各类整机仪器.WX1266标量网络分析仪内部采纳了先进的ASIC电路,高性能的操纵器,高效的操纵软件,简捷,灵活的中(英)文人机对话界面,整机设计靠得住,有效,操作简便,是工厂,学校,实验室,电视台的最正确选择.二技术特性1 性能特点高频率精度(点频优于100KHz)大动态范围( ≥60dB)归一化校准,排除系统误差双独立通道,同时进行传输/反射测量及绝对功率测量8个独立频标,多种频标方式,方便测量读数.最大,最小自动跟踪测量,直接读出幅度差值中(英)文人机界面显示自动设置---使被测曲线显示在屏幕适当的位置测量运行/维持---便于精准观看测试曲线存储挪用测试结果打印大屏幕液晶显示小体积,低功耗2 性能指标2.1 要紧技术指标频率范围: 1-1000MHz频率分辨率:10KHz频率准确度(5-1000MHz)单频或频率校准点:优于100KHz扫频:全频段优于200KHz输出功率范围:-69.9dBm ～+10dBm,0.1dB步进(50Ω系统)-69.9dBm ～+7dBm,0.1dB步进(75Ω系统)输出功率平坦度:50Ω系统:<｜±0.5｜dB(在+10dBm时)75Ω系统:<｜±0.5｜dB(在+7dBm时)输出功率准确度:<｜±1｜dB(在0.1dBm ～+10dBm时)(50Ω系统)<｜±1｜dB(在0.1dBm ～+7dBm时) (75Ω系统)信号纯度谐波抑制:<-30dBc杂波抑制:<-25dBc剩余调频:<20KHz源驻波:< 1.5(50Ω)通道动态范围:+15dBm ～-45dBm通道准确度: ±0.5±2% 标称值( 配本机附件WX10305检波器测试)2.2 结构形式和尺寸(1) 结构形式:台式机箱(2) 外型尺寸:350mm×150mm×340mm(3) 显示器: 6″LCD 显示器(4) 重量: 8Kg2.3 要紧功能频标功能:有四种频标方式可供选那么, 方便测量读数,详见频标操作说明部份.归一化功能:传输/反射测量时,用来排除系统误差.任何情形下校准均为全频段校准,全带(从1MHz-1020 MHz)的校准点为961点.存储/挪用功能:用来存储最经常使用的仪器设置 .共有9个测量设置可供存储/挪用选择打印功能:标准并行输出接口,配接打印机,可将测试曲线及频标点的数据打印输出. 栅格:垂直:8格,0.1dB/DIV―10dB/DIV水平: 10格,每格的频率值由当前所设的带宽决定.栅格线可开,关.关掉栅格线时,在边框线上仍留有标记,以示栅格的位置.滑腻功能:有,关,滑腻1,滑腻2,滑腻3四种状态可选择,排除信号迹线上的噪声和调剂扫描速度.取样点数:分四档,有121,241,481,961点可供选择.注:扫描时刻:由滑腻状态和取样点数自动确信,滑腻关与取样点121扫速最快,滑腻3与取样点961扫速最慢.2.4 一样要求(1) 利用电源:AC 220V±10%,50Hz±5%(2) 整机功耗:≤50VA(3) 稳固时刻: 小于30分钟2.5 系统测试准确度传输准确度:采纳归一化时,测量元件的频响所产生的误差自动地从测试数据中减去.那么,总准确度是:传输准确度=通道准确度+失配准确度关于被测件有15dB 的反射损耗,其典型失配误差是±0.3dB反射损耗准确度=通道准确度+驻波比电桥的准确度驻波比电桥的准确度=±(0.01+0.06ρ2),其中ρ是被测件的反射系数.绝对功率测量准确度绝对功率测量准确度=通道准确度+检波器的频响2.6 要紧附件技术指标WX3681驻波比电桥用于回波损耗(或电压驻波比)的测量频率范围:5―1000MHz方向性:≥40dB接头:N型阴头插入损耗(输入口到测试口):6.5dB(标称值)最大输入功率:27dBm(500mW)WX10305检波器进行传输损耗,增益和绝对功率测量频率范围:1―1000MHz接头:N型阳头最大输入功率:20dBm(100mW)程控步进衰减器装入机内使整机输出功率范围扩展为:+10dBm ～-69.9dBm ,以0.1dB步进(50Ω系统)+7dBm ～-69.9dBm ,以0.1dB步进(75Ω系统)频率范围:1 ～1000MHz衰减精度:±0.3±2%标称值步进:10dB三工作原理WX1266/1267/1268系列标量网络分析仪由射频信号源,信号检测通道,源驱动操纵,频标,显示操纵,输入键盘及电源等部份组成.各部份在微处置器的操纵下,配接检波器及驻波比电桥组成一套完整的射频标量网络分析系统,在1～1000/5-2000/5-3000 MHz的频率范围内进行射频网络的传输/反射参数的测量.(1) 前面板(A1)该部份为键盘板,是人机对话的接口,由按键,拨轮及键盘处置电路组成.在该板上有一CPU专门用来处置键盘的操作,它和主CPU一路一起完成键盘的响应处置.(2) 通道板(A2)该部份为信号的输入通道,由对数变换,A/D变换及温度补偿电路组成.其功能为将A,B两个通道送来的检波信号进行对数变换处置,在CPU的操纵下完成A/D变换并送至CPU经运算处置形成通道的测量值.(3) CPU板(A3)CPU板为全机的核心部份, 其组成为:CPU及其外围电路,键盘接口,通道接口,频率及功率操纵部份接口,锁频操纵和图形显示处置电路等部份.由三大总线(数据总线,地址总线,操纵总线)与CPU联系,通过软件完成各部份的功能.(4) 驱动板(A4)该部份由频率驱动与功率电平操纵两部份组成.CPU依照当前所设频率的值(起始/终止,中心/带宽等)产生相应的数据送至A4,在A4板上变换产生频率操纵信号.功率电平操纵要紧由功率电平细衰减和ALC两部份组成.细衰减实现功率电平0.1～10dBm的操纵.ALC部份将定向检波器送来的检波信号放大后与参考电平比较产生误差信号,去操纵PIN,使整机输出幅度稳固.(5) 显示器(A5)显示部份为一组件,包括驱动电路与液晶屏,操纵信号由CPU 板产生.(6) 电源板(A6)产生整机所需要＋5V,-20V,＋18V,＋15V, ±18V,＋20V等几组电源.(7) 射频部份(A7)这部份包括扫频振荡器,PIN开关,宽带放大器,稳幅电路,程控衰减器等部份.在CPU 直接操纵下产生频率为1―1000/5-2000/5-3000 MHz,功率为-69.9--10dBm的射频信号.(8) 频标板(A8)频标板要紧由一片大规模ASIC电路实现,采纳锁频技术,监控扫频振荡器,使整机的输出频率达到较高的精度.四利用与操作1 前面板按键功能说明前面板如以下图所示(1)电源"开/关":整机的电源开关,按下到开位置,电源接通,仪器进行自测试,屏幕上提示自检信息.如自检失败,那么显示其缘故.自检通事后,屏幕上显示出厂时的设定状态.(2)辉度:辉度电位器,用来调剂LCD显示亮度.(3)A,B通道输入口:外接检波器及驻波比电桥.(4)RF输出口:50Ω或75Ω N型输出头.(5)通道功能键a) 开/关:交替打开,关闭通道.b) 分辨率:设置垂直方向每格显示分度,以□□dBm /Div或□□dB/Div显示,用数字键输入数据,用回车键(0)确认,或用拨轮直接改变.c) 偏移:用于设置偏移量,向上,向下移动测试曲线.用数字键输入数据,用回车键(0)确认,或用拨轮直接改变.d) 模式:选择传输,反射,功率三种测量模式,按模式键,用△/0键进行测量模式转换,用回车键(0)确认.数据输入键区包括数字键,拨轮,上(△)下(0)选择键,退格(←)键,确认(0)键.数字键:用于数据的输入.用数字键输入数据后用0键确认.拨轮:用来持续的改变数据.上(△)下(0)键:用于频标的上下的选择,模式的转换及辅助功能里菜单的选择.退格(←)键:用于数据输错后的修改,菜单的返回.(7)其它功能键运行/维持:用于将数据维持在屏幕上便于读数及观测.自动测量:自动将测试曲线放置在易观看的显示区域.源功能区用于频率,功率的改变及辅助菜单功能的选择起始:改变起始频率,用数字键输入数据,用回车(0)键确认,或用拨轮直接改变.终止:改变终止频率,用数字键输入数据,用回车(0)键确认,或用拨轮直接改变.中心:改变中心频率,操作同上.带宽:改变频率带宽,操作同上.当带宽为0时,输出为单频.频标:按一下该键后,进入频标操作区.频标模式"1","4"共有8个频标可供选用(出厂设置为:10,50,100,200,300,500,800,1000MHz).用上(△)下(0)键选中所要设置的有效频标,用数字键(或拨轮持续)修改数据,按回车(0)键关闭/打开频标.任意一个频标可作为当前有效频标,用于读出数据.频标读出的数值以dB或dBm为单位(其单位与通道所选测量模式对应).辅助:该键为菜单键,按该键后弹出校准通道等功能菜单,各功能如下:(用△,0键选择,按0键确认.)a) 校准通道:用于传输/反射模式时,进行归一化校准,校准的详细操作见其后的说明. 参考线:进入该菜单后,屏幕弹出以下功能菜单,界面如以下图:A参考线:用来改变A通道的测试参考迹线,按屏幕提示步骤进行操作.B参考线:用来改变B通道的测试参考迹线,按屏幕提示步骤进行操作.开关网格:按0键关或打开网格.限定线:设置限定线,每一个通道有两根测试限定线,用0键关闭或打开,用数字键(或拨轮)输入,改变限定值.c) 取样设置:有取样点数,滑腻设置可供选择,用△,0键选择,按0键确认进入下一级菜单.界面如以下图:取样点数分四档,有121,241,481,961点可供选择,界面如以下图:用△,0键选择,按0键确认.滑腻设置有滑腻关,滑腻1,滑腻2,滑腻3四种状态可选择,界面如以下图:用△,0键选择,按0键确认.滑腻和取样点可依照测试的需要任意组合,用来排除信号迹线上的噪声和改变扫描速度.改变滑腻设置和取样点数时,扫描时刻自动改变.存储挪用:用于存储当前界面的设置状态,或挪用已存储的设置状态.e) 频标设置:可有四种频标模式可供选择,界面如以下图:用△,0键选择,按0键确认选择每一种频标模式.以下频标的设置为:用△,0键选中所要设置的频标,用数字键置数或用拨轮持续修改.模式1有8个独立频标,分两屏显示,每一屏显示4个频标,同时读出4个频标所对应的A,B通道的测量值.界面如以下图:模式2为最大,最小测量模式, 用来测量两个频标之间所对应的频带之内所对应的通道的最大值,最小值及最大最小之间的差值,可依照测试的需要设置起始点,终止点频标.该功能用来测量放大器,分支,分派器的带内平坦度十分方便.注意:频标的设置范围必需要在屏幕下方显示的起始,终止频率范围之内,不然超界,屏幕读不出测量值.界面如以下图:模式3为最大,最小自动跟踪测量,在起始,终止频率范围内自动跟踪测量最大值,最小值,最大最小差值,并显示最大,最小值所对应的频率点.该模式下,频标是不能设置的,频标自动对应屏幕下方的起始,终止频率值.界面如以下图:模式4有8个独立频标,用△,0键连番选中所设置的频标,每次只有有效频标(加亮)所对应的A,B通道的值在屏幕下方读出,界面如以下图:f) 打印选择:打印开始,打印终止,用△,0键选择,按0键确认,用来打印输出测试数据和曲线.打印机连好后,按打印开始,屏幕下方显示:打印…按任意键返回.如打印有问题,屏幕会显示:打印错误.界面如以下图:功率:用于改变信号源输出功率值的大小,按一下该键后用数字(或拨轮)改变数据,功率范围从+10dBm(+7 dBm) ～-69.9dBm, 0.1dB步进.开/关(功率):用于射频功率的开关.2 显示界面显示界面如以下图所示式放置B反射10dB/Div 偏移0.0dB 测量显示界面图3 测量界面设置开机自测试全数通事后进入主界面,界面状态为仪器出厂设置,用户按如下步骤进行设置.通道选择及测量模式设定通道操纵键开/关键,依照测试需要打开或关闭A,B通道.每一个通道有三种测试模式:传输,反射,功率.按模式键,然后用△/0 键进行三种模式的转换,用回车(0)键确认.传输模式:用于测试被测件的增益,衰减,插入损耗,隔离度等.反射模式:用于测试被测件的驻波或回波损耗.功率模式:测量信号的绝对功率.按分辨率及偏移,改变显示分辨率及偏移(或按自动设置键),使测试曲线显示在屏幕的适合位置,以便观看.改变分辨率及偏移值可不能阻碍测试结果.(2)频率及频标的设置改变频率用起始,终止,或中心,带宽两组键来改变.这两组键是等效的,可依照被测件的频段进行设置.频标是为了方便测量而设置,频标模式"1""4"共有8个独立频标.可依照需要对所关切的频点设置频标,活动频标(频标加亮)所对应的通道(A,B)测量值,可直接在屏幕上读出.频标模式"2""3"有2个频标,设定所关切频带的上下限,此频带内测试的最大,最小及差值直接读出.(3)功率电平设置依照被测件的要求,设置源的输出功率电平.范围从-69.9dBm ～+10dBm(+7dBm/75Ω),最小步进0.1dBm.4 通道校准校准是测试传输,反射特性的重要步骤,校准有两个作用:一,提供测试基准,设定参考零点,其后的测试以此为基准进行定度.二,将源输出功率的不平度,检波器的频响,连接电缆,接头的传输损耗进行归一化处置,降低测量误差.传输校准校准界面如下:设置好起始,终止(中心,带宽)频率,输出功率电平,打开所用通道A(或B),选择传输测量模式,将检波器与测试所必要的转接器,电缆按图一方式连接仪器.按辅助键,屏幕弹出功能菜单,选中通道校准菜单,按回车0键别离对A,B通道进行校准,按回车0键完成校准,屏幕上显现通道A(B)的校准基(零)线.传输校准连接如图一.图一传输校准连接图反射损耗校准校准界面如以下图:设置好起始,终止(中心,带宽)频率,输出功率电平,打开所用通道A(B),选择反射测量模式,将驻波比电桥与测试所必要的转接器,电缆按图二方式连接仪器.按辅助键,屏幕弹出功能菜单,选中通道校准菜单,按0键别离对A,B通道进行校准,按回车0键完成校准,屏幕上显现通道A(B)的校准基(零)线.驻波比电桥是测试反射损耗(回波损耗)的专用附件.反射较准电桥的测试端口应开路或连接短路器,现在电桥测试端口为全反射,反射系数为1,回波损耗为0dB,以此为基准,通过查表可知被测件的电压驻波比.连接如图二图二反射损耗校准连接校准注意事项若是只进行单通道测试,可将不用通道关闭.(2) 校准是在设定的起始,终止(中心,带宽)频率,输出功率电平条件下进行的,若是条件改变,如频率值,功率值改变了,A,B通道前显示出提示符" ",表示需从头校准,如此测试值将加倍准确.(3) 同时测被测件的传输/反射特性时,应将电桥固定连接到射频输出口,检波器接至电桥测试端口进行传输校准.再将检波器从电桥测试端口取掉(这点用户专门容易忽略),这时电桥测试端口开路,然后进行反射损耗校准.5 测试在测量之前,应注意输入,输出端口的阻抗匹配,专门是不用的测试端要接匹配负载.接头要靠得住连接,注意接地,对射频输出功率电平,频率范围,及频标的选择均要适宜. 传输特性测试关于不同的被测件,描述其传输特性的参数不尽相同,例如:带宽,增益,衰减,插入损耗,传输损耗,阻带抑制,带内波动,隔离度等等,都描述被测件的幅频特性,也确实是的模值.典型测试连结如图三:图三传输特性的测量测试步骤:第一步:仪器设置依照被测件的特性要求,设置超始,终止(中心,带宽)频率,输出功率电平,选择打开通道,设置为传输模式(如只用单通道测试可关闭另一通道),依照所关切的频段选择频标模式,设定频标,以便读数.第二步:校准先不接被测件,将检波器与连结电缆,测试转接头等接好,接至射频输出口,按前所述校准方式进行.第三步:测试接上被测件,被测件的特性曲线即显示在屏幕上,用频标读出所测频点的测试值.或标定频段内纹波等,如放大器,滤波器,隔离器等器件特性.(2)反射特性测试反射特性测量是通过被子测件的反射损耗,测出被测件的反射系数,电压驻波比,反映端口的匹配情形.标网测出的值为回波损耗LR(dB).回波损耗LR,反射系数ρ,电压驻波比S三者的关系如下(换算值见附表1-1):LR(dB)=-20Logρ ρ= S=(1+ρ)/(1-ρ)三者换算关系见附表1-1典型连结如图四:图四反射特性测量测试进程:第一步:仪器设置依照被测件的特性要求,设置起始,终止(中心,带宽)频率,输出功率电平,选择打开通道,设置为反射模式(如只用单通道测试可关闭另一通道),依照所关切的频段选择频标模式,设定频标,以便读数.第二步:校准电桥测试端口开路或短路,按前所述进行校准.第三步:测试接上被测件,被测件的特性曲线即显示在屏幕上,用频标读出所测频点的测试值,或标定频段内纹波等,如放大器,滤波器,隔离器等器件特性.测量时应注意:为减小测量误码差,电桥测试端口最好不要加转接器,若是必需接入,连接器损耗要小,反射系数要小,不然会引发较大的测量误差.驻波比电桥能测量的回波损耗值不能超电桥的有效方向性.(3) 传输反射特性同时测量典型连接如图五.图五传输,反射特性同时测量测试进程:第一步:仪器设置依照被测件的特性要求,设置起始,终止(中心,带宽)频率,输出功率电平,选择打开通道,通道A设置为传输模式,通道B设置为反射损耗模式,依照所关切的频段选择频标模式,设定频标,以便读数.第二步:校准按图五将检波器输入端接至电桥的测试端口,另一端接通道A,按前述传输校准确性方式对A通道进行传输校准,然后将检波器从电桥测试端口取掉,电桥测试端口开路,按前述反射方式对B通道进行反射损耗的校准.第三步:测试校准完成后将被测件插入电桥测试端口与检波器之间,被测件的传输,反射特性曲线同时显示在屏幕上,用频标可读出相应频点的传输,反射值.有源增益器件(放大器等)测试时信号源的输出功率设置:关于高增益的有源器件,如放大器等,信号源的输出功率设置要依照被测件的增益大小相应设置,按以下公式估算值来设置信号源的功率:源的功率≤被测件最高输出功率-被测件放大量+插入损耗被测件最高输出功率指的是:保证放大器等增益器件的输出口不饱和所能经受的最大功率.如,有线电视放大器最大输出为120 dBμV(+12dBm).同时,考虑放大器的最大输出功率不能超过仪器检波器所能经受的最大经受功率:+20dBm,另外,要考虑保证测量的精度,一样检波口的输入功率应在+15dBm以下.被测件放大量指的是放大器的放大倍数,如30dB插入损耗:指被测件与信号源输出之间连接电缆等引发的损耗,如带电桥测试,应考率电桥的损耗,典型值为6.5dB.如:带电桥测试一增益为30dB的放大器,放大器的最大输出功率为+12dBm,电桥加测试电缆及转接头的插入损耗为7 dB,源的输出功率应设置为:源的功率≤+12dBm-30+7=-11dBm,此值为信号源的最大输出功率,一样要小于该值.现在,放大器的输入口的功率为:信号源的输出功率-插入损耗=-11-7=-18dBm,另外,要考虑放大器的最小输入灵敏度与最大输入功率等因素.依照体会,信号源的功率设在-18dBm可知足增益小于40dB放大器的测试要求.测量反射损耗时,信号源的输出功率要适当的增大,因为,若是源的功率过小,受仪器动态范围的限制,测量的动态不够会引发底端限幅,带来测量的误差.如信号源的输出功率为-13dBm时,可知足反射损耗≤20dB的被测件的测试要求,若是反射损耗指标要求高,可适当的增加功率.一样放大器的输出口反射指标高,端口经受的功率要求大,测量输出口的反射时,信号源的功率≤0dBm都可.以上是指单独测量反射时功率的设置要求,若是要传输/反射同时测量,信号源的输出功率的就要兼顾设置.为了提高反射测量的精度,建议单独进行反射测量.6 测量例如---电缆的测量驻波系数,衰减常数,平均特性阻抗和等效介电常数是射频电缆的重要电气参数.在进行电缆的测量时要注意以下点:第一,被测电缆要足够长,以便取得被测电缆可能存在的最大驻波系数;但不能太长,太长时,其终端的反射信号抵达始端时会因电缆本身衰减而损耗殆尽,致使这些反射信号始端得不到反映.通常,取测量频率范围内,低频端的衰减量为5dB.第二,要注意高频插头的装接,决不能使插头与电缆连接处的反射明显超过电缆局部的反射.(1)测量电缆损耗扫频法测出的电缆衰减包括着电缆的传输损耗和反射所引发的损耗,电缆的衰减与频率有关,并随频率的增高而增大,电缆损耗随着频率的上升而增加.为了测量电缆损耗,应取一截十多米长的电缆,把它看做是一个四端网络按图连续接,其方式犹如测试滤波器的带内衰减.(2)查验电缆的均匀性通常能够把电缆的输入驻波系统作为内部不均匀性的指标,精测电缆反射特性的方式按图四进行.为了查验电缆特性阻抗的均匀性,应将一段尽可能长的电缆经通式检波器至RF输出端,电缆另一端接上标准的同轴负载,检波器的输出接至通道A(B)输入.若是电缆呈现出可观的阻抗不持续性,在个别的频率距离内,就会在电平线上显示较大的波纹. (3)查验电缆的端匹配有时在共用天线系统,电缆电视网络或类似的系统中,应注意长电缆在工作状态下其端接(阻抗匹配)质量.若是电缆反射较低,即是正常的,就能够够利用.按图四连接,测得的电压驻波曲线上显示的波纹越小,终端的匹配就越好.(4)测试电缆特性阻抗介电常数因为标量网络分析仪的频率精度高,故采纳谐振法能够精准地测定电缆的平均特性阻抗Z和等效介电常数εE为此,先要精测出电缆的总长度L(米),总电容(PF),用标网测试,其方式步骤如下:a) 标网设置在起始频率100MHz,终止频率1000MHz最小滑腻.b) A通道设为功率模式,RF输口接通过式检波器,检波器测试端接1m ― 2m待测电缆.标网显示器上应显示出驻波形.c) 调剂起止频率,使显示器上稳固显示5 ― 7个驻波波谷.按维持键锁定显示.d) 计算驻波波谷间平均频宽.(用频标标定第1个波谷,读出频率值F1,标定并测出最后一个波谷频率值Fn),平均频宽单位为MHze) 周密测出待测电缆的电容值C,单位为PF.f) 按下计算特性阻抗:单位为欧姆Ω五利用注意事项与维修1 利用注意事项。
矢量网络分析仪使用说明书
CW Frequency （连续波频率）
S11
Minimum frequency of the PNA （矢网最低频率） Maximum frequency of the PNA （矢网最高频率） 1 GHz
3. Power Settings(功率设置) Test Port Power -5 dBm for E8362/3/4 B, standard （测试端口功率） （本仪器默认功率为-5 dBm） Port Power Coupled On（开） （端口功率连接） Auto Attenuation On（开）
②完整的测量能力 该网络分析可以工作在以下测量状态： 频域扫描状态：测量激励信号为功率固定，频率变化信号。考察被测在不同频率 激励状态下等离子参数的变化； 功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。考察被测在不同 功率激励状态下参数的变化； 连续波状态：测量激励信号为频率固定，功率固定信号。考察被测等离子在固定 激励状态下，响应状态参数的波动变化，E8362A最大测量时间长度可达到 3000 秒； 时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击 响应，考察被测等离子响应信号的空中分布特性。E8362AIFFT运算点数为 160001 点，可保证时域测量的分辨率和测量时间宽度。
14
2. 区段扫描表格设置
3. 扫描时间设置 最小扫描时间根据扫描点数而定，另外扫描实际和传输线的长度有关，一般而言，扫描时间 设置为 0.5s 或者 1s 即可。
15
4. 扫描设置
3.1.6 数据格式及坐标比例 1. 数据格式包括： (1) Linear Mag: 即 Linear Magnitude Fotmat.只显示正值。 Y 轴表示：曲率测量时没有单位；非曲率测量单位为（W）。 (2). Log Mag:即 Log Mag (Logarithmic Magnitude) Format. 测量幅度值；Y 轴单位为 dB；典型的测量：返回损耗，插入损耗或者增益。 (3). Phase:即 Phase Format Y 轴表示相位，单位度；测量相位差。 (4) Group Delay: 即 Group Delay Format Y 轴表示时间。 (5). Smith Chart:即 Smith Chart Format 给出史密斯圆图。
网络分析仪使用说明书
网络分析仪使用说明书一、简介网络分析仪是一种用于测试和分析网络性能的仪器。
它能够提供全面的网络监测、故障诊断和性能优化的功能，帮助用户解决网络相关问题。
本使用说明书将详细介绍网络分析仪的功能、操作方法和注意事项。
二、功能特点1. 网络监测：网络分析仪可以实时监测网络流量、数据包传输以及网络设备状态，为用户提供全面的网络监控能力。
2. 故障诊断：网络分析仪能够分析网络中的故障原因，定位问题并提供解决方案，帮助用户迅速恢复网络正常运行。
3. 性能优化：通过收集和分析网络性能数据，网络分析仪可以识别网络瓶颈，并提供优化建议，提升网络性能和效率。
三、操作指南1. 连接：将网络分析仪与待测试的网络设备进行连接，确保连接稳定。
2. 启动：按下电源按钮启动网络分析仪，等待系统自检完成。
3. 设置：根据实际需要设置测试参数，如测试类型、测试时长等。
4. 开始测试：点击开始测试按钮，网络分析仪将开始对网络进行监测和分析。
5. 结果分析：测试完成后，网络分析仪将生成详细的测试报告，包含网络性能数据、故障诊断结果等。
用户可以根据报告进行问题分析和优化。
6. 导出数据：网络分析仪支持将测试数据导出为文件，以供后续分析和存档。
四、注意事项1. 安全操作：在使用网络分析仪时，请确保按照操作手册中的规定进行操作，避免损坏设备或造成人身伤害。
2. 数据保护：在导出数据时，请注意对敏感信息进行保护，确保数据安全性和隐私保密。
3. 固件更新：定期检查网络分析仪的固件更新情况，升级至最新版本以获得更好的功能和性能。
4. 维护与保养：请定期清洁网络分析仪的外壳，并确保设备存放在干燥、通风良好的环境中，避免灰尘和湿气对设备的影响。
五、故障排除如果在使用网络分析仪时遇到问题，请按照以下步骤进行排除：1. 检查连接：确保网络分析仪与待测试的网络设备通过正确的接口进行连接，且连接牢固。
2. 重新启动：尝试重新启动网络分析仪，有时候问题可以通过简单的重启解决。
网络分析仪的使用方法介绍
网络分析仪的使用方法介绍网络分析仪使用说明书1 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理，监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm。
4.4.2 输入信号大于10dBm时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
网络分析仪概述网络分析仪是一种功能强大的测试测量的仪器仪表，只要按照流量正确使用和操作，可以达到极高的精度，它通过使用自身的信号源来进行比对和测量其他电子设备、电子元器件、电子零件、网络接头、电缆线等电气特性和性能参数是否符合标准和要求，能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。
它的应用十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。
本文主要是针对网络分析仪自身的特点，介绍网络分析仪在使用过程中需要注意的使用步骤、使用要求、基本的校准方式以及如何使用它去执行测试任务等。
网络分析仪在正确使用的前提下，是某些最精确的射频仪器，典型的精度为± 0.1 dB和±0.1度。
它可以进行精确，可重复的RF测量，提供的配置和测量能力像他们应用范围一样广泛。
CS36113系列标量网络分析仪使用说明书
使用说明 (详细例子一.测试传输1.插上电源2.按下电源开关3. 翻开射频开关。
按下【射频开关】开关,使屏幕右上方的射频关变成射频开4.设置好需要的频次段。
按下【频次】键 ,选择开始频次 ,输入需要的数字 ,按下对应单位 ;选择截止频次 ,输入需要的数字 ,按下对应单位。
则设置好了测试需要的频次段。
按下【频次】键 ,如图 :此时栅格右边出现以下列图所示的菜单状态:例:设置开端频次为 88MHz ,截止频次为 108MHz 步骤以下 : 开端频次 : (1 :按下信号源地区的(2 :按下上图菜单中对应的侧面按键(3 :在数据地区按下→ →截止频次 :(1 :按下信号源地区的(2:按下上图菜单中对应的侧面按键(3:在数据地区按下→→→达成设置5.设置需要的幅度。
按下【功率】键 ,直接输入需要的数字 , 按下对应的单位。
则设置好了需要的幅度此时栅格右边出现以下列图所示的菜单状态:例:设置幅度为 13dBm(1 :按下信号源地区的 (2 :在数据地区按下→→达成设置6.把检波器直接接到源输出端口 ,按下【校准】键 ,选择通道校准。
等进度条达成 ,则达成了 A 通道的校准。
注意 :通道校准只好在 A 通道进行。
此时栅格右边出现以下列图所示的菜单状态: 按下通道校准出现进度条 ,等进度条达成 ,则达成了校准7.把检波器从输出端取下 ,接上被测器件 ,仪器将自动测试 ,观察结果。
8.假如需要 ,设置标志。
按下【标志】键 ,选择通道 A 。
进入界面此后 ,共有 5 个标志能够设置。
用法和设置频次同样。
此时栅格右边出现以下列图所示的菜单状态:选择第一个按键 ,进入以下菜单状态 :选摘要翻开的标志 ,设置相应的频次 ,设置方法同设置开端频次二.测试反射1.插上电源 . 同传输测试的第一步骤2.按下电源开关同传输测试的第二步骤3.翻开射频开关。
按下【射频开关】开关 ,使屏幕右上方的射频关变成射频开。
同传输测试的第三步骤4.封闭 A 通道。
手持式网络分析仪说明书
NSA-60光数字网络协议测试仪使用说明书版本：1.0Haomai Electric Power Automation co. ,LTD2013年7月序言尊敬的用户：您好！感谢您选用武汉市豪迈电力自动化技术有限责任公司的仪器产品。
为了正确使用本仪器，请您在使用本仪器之前仔细阅读本说明书，特别是“安全注意事项”部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
安全注意事项1.为了保护设备及人身安全，做试验前请详细阅读使用说明书，严格按说明书操作，本说明书仅适用于NSA系列光数字网络协议测试仪。
2.勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。
3.人机交互操作属于平板触摸平台，请轻拿轻放，避免极度受力使用。
4.本仪器是精密电子仪器，请在室外使用时注意防止烈日暴晒等高温环境，注意做好遮挡烈日及通风工作，以防仪器过热或导致测量精度下降。
5.在使用本产品时，请严格遵守电力系统相关规定和规程。
6.请勿将光纤直接对准眼睛。
7.在给测试仪充电时，请确认充电电源是否与本产品电源适配器输入电源相符，充电前始终先将电源适配器连接至交流电插座后，才连接至本测试仪。
8.运输时请在仪器外面铺垫海绵等缓冲保护物，以免振动颠簸损坏仪器或降低仪器精度。
9.请使用合格的测试设备对本装置进行试验和检测。
10.请勿随意删除主机保存的历史试验记录，避免造成试验数据丢失。
11.如测试仪出现异常或需要维修，勿自行拆装，请及时与本公司联系。
目录序言 (2)目录..................................................................................................................... 错误！未定义书签。
准备工作.. (4)第一章概述 (5)1.1 应用范围 (5)1.2 性能特征 (5)1.3 技术参数 (6)1.3.1 电源 (6)1.3.2 功耗 (6)1.3.3 主要性能指标 (6)1.3.4 环境参数 (7)1.3.5 光纤接口特性 (7)1.3.6 电磁兼容 (7)1.3.7 机械尺寸及重量 (7)第二章操作详细说明 (8)2.1 外观布局 (8)2.2 使用操作 (9)2.2.1 软件主界面 (9)2.2.2 SMV设置 (14)2.2.3 GOOSE设置 (18)2.2.4 电压电流 (21)2.2.5 状态序列 (27)2.2.6 网络报文 (31)2.2.7 核相 (35)2.2.8 极性 (37)2.2.9 对时 (38)第三章具体应用举例 (39)售后服务承诺： (45)准备工作拆箱和检查NSA-60光数字网络协议测试仪。
E5061A网络分析仪设备操作说明书
此情况，首先关闭系统使其进入待机状态，然后再次接通电源，以便在正常模式下启动
系统。
2﹑LCD 屏幕
E5061A 配备有 10.4 英寸 TFT 彩色 LCD 屏幕，用于显示迹线、刻度、设置、功能键以及其它
与测量相关的信息。
注意﹕(1)不要使用尖锐物体（例如﹕钉子、钢笔或锥形物品）按压 LCD 屏幕的表面。使用 尖头物体按压表面会损坏 LCD 屏幕的表面或导致屏幕故障。
按数据输入功能键后，焦点将自动移至数据输入区域。
焦点位于数据输入区域中时（已选择数据输入区域）
当焦点位于数据输入区域时（数据输入栏显示为蓝色），浏览区按键的作用如下所述
核准
审核
制作
日期
仪器操作说明
仪器名称 仪器型号
网络分析仪 功能 测试特性 文件编号 E5061A 厂 商 安捷伦 版 本
按键名称
旋钮（顺时针或 逆时针转动）
9﹑ 仪器状态区
程序功能、存储和调用功能、控制/管理功能以及预置 E5061A（将其返回到预置状态）相关的 一组按键。
按键名称
“Macro Setup”（设 置宏程序）键
“Macro Run”（运行 宏程序）键
“Macro Break”（中 断宏程序）键
“Save/Recall”（保存 /调用）键
描述 在屏幕右侧显示“Macro Setup”（设置宏程序）菜单。通过操纵“Macro Setup”（设置宏程序）菜单，可以启动 VBA 编辑器或创建、调用或存 储 VBA 项目。 执行名为“main”的 VBA 程序，该程序中有一个名为 Module1 的 VBA 模块。 停止正在执行的 VBA 程序。
（测量）菜单，可以指定每条迹线的测量参数（S 参数的类型）。
网络分析仪的安全使用和操作指南_ENA
输入功率需要小于最大输入功率限 定，测试端口附近都会标识 输入信号中包含直流，需要进行隔直
连接转接头时必须旋转公头 建议使用力矩扳手，防止因用力过大 损坏接头螺纹 转接头的保存需要防撞和防潮。
网络分析仪的操作指南（以 ENA 测试滤波器为例）
测试预操作
确保仪表安全使用 在合理输入功率下，在全频带范围内对被 测件进行扫描，确保被测件能够工作，以 及其工作频率范围
状态设定
频率、功率、扫描方式、测试点数、扫描 时间、接收机中频带宽
校准
校准件 校准方式 保存测试状态和校准结果 校准件：[Cal] →Cal Kit →85033E 校准方式：[Cal] → Calibrate→ 2-port Cal →Reflect →连接开路件→open(port 1)…… →Transmission → thru→…… [Save/Recall] →Save → State 01
测量参数及结果处理
选择所需的测试参数、显示调整、结果分 析 （带宽分析、 时域分析、 平衡器件分析、 limit 测试等） 、测试结果保存 测试参数：[Display] →[Num of Trace] →4 Tr1 → S11， [Format] →SWR 显示调整; [Scale] →Auto Scale 读数： [Marker] →5GHz（某频率点） [Marker Search] →Max → Tracking →ON 结果分析： [Analysis] →Limit Test→ Edit Limit Line→……Limit Test → ON 结果保存：[Save/Recall] →Save Data As [System] →Dump Screen Image
双端口校准精度的判定方法如下： 反射参数： 接开路 （短路） 和负载， 观察 S11 和 S22。 接开路 （短路） 时在 0dB 附近， 接负载时小于-40dB。 接开路件时，必须接入开路件。线缆端口存在寄生 参数，频率较高时，寄生参数的影响可能很大。如 上图所示，不接入开路件的开路测试结果是不正确 传输参数：相连两端口，S21 在 0dB 左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络分析仪使用说
明书
1
1 目的
本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围
本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其它型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责
3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项
4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm。
4.4.2 输入信号大于10dBm 时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍 5.1 按键区域
1·ACTIVE CH/TRACE ：活动通道区；
2·软驱；
3·RESPONSE ：响应区； 4·NAVIGATION ：导航区；
5·ENTRY ：输入区； 6·STIMULVS ：激励区；
7·MKR/ANALYIS ：标定点/分析；
8·INSTRSTATE ：设备状态区。
注：见“11 按键翻译”。
TWTX （深圳）有限公司
矢量网络分析仪 使用说明书
文件编号 TW/QS-SC-02
版 次 V1.0 页 次
2/16
5.2 显示区域
1 2 3 4 5 Tr1 S11 SWR 1．000/Ref 1.0000 Tr2 S21 Logmag 10dB/Ref 0.00dB Tr3
S22
SWR
1．000/Ref
1.0000
1．表示通道编号； 2．表示通道类型；
1 2 3 6 4 5
7 8
软菜单 USB
3．表示通道的格式；
4．表示通道在显示屏上每格所表示的数值；
5．表示通道在显示屏上参考线所在的格子数值。
6 仪器的基本常见功能介绍
6.1 测量回波损耗（电压驻波比）
通道选择S11或S22，S11时，用电缆PORT1；S22时，用电缆PORT2。
测量单通道时，所测器件终端应加负载；测双通道时，器件输出与输入均应接电缆。
器件为有源器件时，详见“4 仪器操作注意事项”。
6.2 测量插入损耗
通道选择S12（Port2接收Port1发射）或S21（Port1接收Port2发射）测量时，所测器件输出、输入应接电缆；测量有源器件时，S12、S21不能选错，其余详见“4 仪器操作注意事项”。
6.3 测量时延
所测器件端口接上仪器，通道选择视具体情况，仪器按键GroupDelay，详见“4 仪器操作注意事项”。
6.4 测量史密斯圆图
通道选择S11或S22时，终端应加负载，所测端接电缆。
双通道时，输出、输入应同时接电缆，仪器按键→Smith，详见“4 仪器操作注意事项”。
7 仪器校准按键介绍
7.1 手动校准（以下介绍了双通道的校准方法）
按
键，选择Cal kit ，选择ⅹⅹⅹ（具体见校准件型号，一般仪器
厂商有配置），再选择Calibrate，选择2-Port Cal（双通道校准），选择Reflection，再对应相应的通道及校准件进行校准（电缆接什么标准件并在仪器上具体按何键见按件翻译，这里用到的标准键有3种分别是，开路Open、短路Short和负载Load），结束后，选择Return返回
上一页，再选择Transmission，选择Thru（这里是对1端口与2端口之间的传输校准，所用到的标准件是直通，连接方法是PORT1 和PORT2中间加直通对接），再Return，选择Done，校准完毕。
注“*”：1.选择此键时，可选择2-Port Cal双通道、单通道（S11、S22驻波，S12、S21单向传输损耗）。
具体选择时，如：单测试驻波时，可选单通道1-Port Cal校准；单测试传输响应时，选择Thru;如需测试多项指标时，选择2-Port Cal双通道。
ⅹⅹⅹ为仪器键盘上的按键，ⅹⅹⅹ为仪器软菜单按键。
以下同。
7.2 电子校准
按Cal kit，选择ⅹⅹⅹ（具体见校准件型号），再选择Calibrate，通道选择根据实际情况选择即可。
8 文件的保存和调用设置
8.1 文件保存。
