220KV级电力变压器说明书样本
南京南瑞继保电气 RCS-978型 变压器成套保护装置 220kV 版技术说明书
业务联5
3439746
技术支持
电话： （025）3429900-2091/2093 传真： （025）3429900-2091 电话： （025）2107703 传真： （025）2100770 电话： （025）2100660
工程服务
质量保证
目
录
1．概述.............................................................................................................................................1 1.1 应用范围................................................................................................................................1 1.2 性能特征................................................................................................................................1 1.3 保护配置................................................................................................................................2 2. 装置的技术参数...............................................................................
220KV级电力变压器技术标准(常少杰)
Q/CDT 山西大唐云冈热电公司企业标准Q/CDT 000 0000—2004 220KV级电力变压器技术标准××××-××-××发布××××-××-××实施山西大唐云冈热电有限责任公司发布Q/CDT-000 000 0000-0000目次前言 (2)1 范围 (3)2 引用文件和资料 (3)3 概述 (3)4 设备参数 (3)5 零部件清册 (4)6 检修专用工器具 (4)7 检修特殊安全措施 (4)8 维护保养 (5)9 检修工序及质量标准 (5)10 检修记录 (6)前言为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。
本标准由工程设备部提出。
本标准由工程设备部归口并负责解释。
本标准起草单位：山西大唐云冈热电有限责任公司工程设备部本标准主要起草人：李海龙董守录常少杰本标准是首次发布。
Q/CDT-000 000 0000-0000220KV级电力变压器技术标准1范围本标准规定了220KV级电力变压器的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。
本标准适用于山西大唐云冈热电220KV级电力变压器的技术管理工作。
2引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版适用于本标准。
SFP10-/220三相电力变压器使用说明书（西安西电变压器有限责任公司）3 概述该三相电力变压器型号为SFP10-/220，西安西电变压器有限责任公司出厂，容量260MVA，额定电压为220KV，冷却方式为强迫油循环风冷却。
水电站220kV主变压器概要

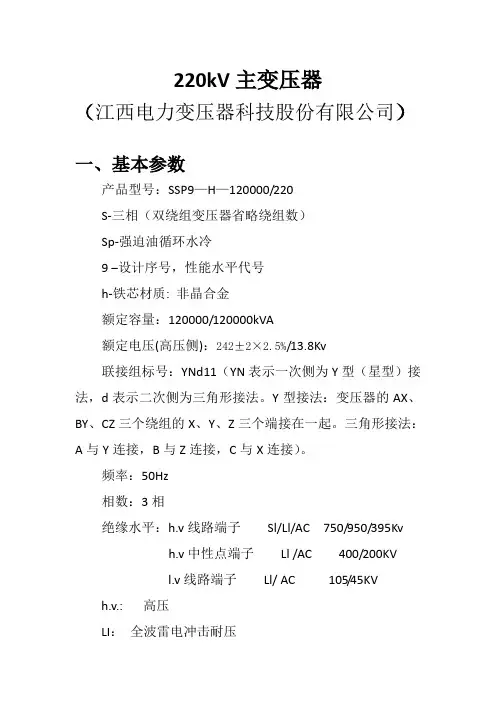

220kV主变压器（江西电力变压器科技股份有限公司）一、基本参数产品型号：SSP9—H—120000/220S-三相（双绕组变压器省略绕组数）Sp-强迫油循环水冷9 –设计序号，性能水平代号h-铁芯材质: 非晶合金额定容量：120000/120000kVA额定电压(高压侧)：242±2×2.5%/13.8Kv联接组标号：YNd11（YN表示一次侧为Y型（星型）接法，d表示二次侧为三角形接法。
Y型接法：变压器的AX、BY、CZ三个绕组的X、Y、Z三个端接在一起。
三角形接法：A与Y连接，B与Z连接，C与X连接）。
频率：50Hz相数：3相绝缘水平：h.v线路端子Sl/Ll/AC 750/950/395Kvh.v中性点端子Ll /AC 400/200KVl.v线路端子Ll/ AC 105/45KVh.v.: 高压LI：全波雷电冲击耐压AC：外施工频耐压冷却方式：OFWF使用条件：户内器身重：34400×3 kg上节油箱吊重：5000×3 kg绝缘油重：13900×3 kg总重：56800×3 kg220kV出线为直接式出线结构，高压线圈末端调压，产品为心式结构，钟罩式油箱。
1主变压器技术参数2主变冷却器离心式油泵3主变中性点套管型电流互感器4主变分接头开关位置5主变中性点隔离开关技术参数6主变中性点电流互感器技术参数7主变中性点避雷器技术参数8主变低压侧电压互感器柜电压互感器技术参数9主变技术供水系统9.1供水泵9.2滤水器9.3滤水器控制系统9.4自动排污阀二、变压器附件（产品合格证明书）1装入式电流互感器频率：50Hz极性：减装置：升高座内密封经0.05MPa压力试验36小时，无渗漏油现象。
绕组绝缘电阻在室温下用2500伏摇表测量：二次端子对外壳及其他二次端子大于50兆欧。
2环氧树脂浸纸电容式油／ＳＦ６套管（抚顺传奇套管有限公司）（1）定义环氧树脂浸纸电容式油／ＳＦ６套管用来实现变压器和ＳＦ６开关之间的连接。
220kv变电站电气部分设计说明书
220kv变电站电气部分设计说明书第1章原始资料分析1、建设规模：该电力系统需建一座220kv降压变电站，建成后与110kv和220kv电网相连，规划装设两台容量为120MVA主变压器。
该所有220kv、110kv和10kv三个电压等级，220kv侧出线6回，110kv侧出线8回，10kv侧出线12回。
根据建厂规模，对本电所的电气主接线进行设计，确定2～3种方案，进行技术和经济比较，确定最佳方案。
2、该地区负荷情况：110kv有两回出线供给远方大型冶铁厂，其容量为40MVA，10kv侧总负荷为30MVA。
根据负荷情况，确定主变压器台数及容量。
3、各级电压侧功率因数和最大负荷利用小时数为：220kv侧 T=3800小时/年110kv侧 T=4200小时/年10kv侧 T=4500小时/年根据最大负荷利用小时，可查表得出导体经济电流密度，进而按经济电流密度进行母线截面的选择。
4、系统阻抗：220kv侧电源近似为无穷大容量系统，归算至本所220kv母线为0.16（S=100MVA），110kv侧电源侧容量为1000MVA，归算至本所110kv母线侧阻抗0.32（S=100MVA），10kv侧无电源。
计算短路电流，对主要电气设备和导体进行选择。
5、该地区最热平均温度为28度，年平均气温16度，绝对最高温度为40度，土壤温度为18度海拔153米。
根据以上数据对导体及母线进行选择。
6、该变电所位于市郊荒土地上，地势平坦，交通便利，环境污染小。
根据变电所配电系统和配电装置的设计原则，对配电所进行高压配电系统设计，接近负荷中心，则要求供电的可靠性，调度的灵活性更高，有10kv电压送电，该负荷侧可采用双回路供电。
第2章电气主接线的设计电气主接线又称为一次接线或电气主系统，代表了发电厂和变电所电气部分的主体结构，直接影响着配电装置的布置、继电保护配置、自动装置和控制方式的选择，对运行的可靠性、灵活性和经济性起决定性的作用。
220KV级电力变压器说明书样本
6.4 运行中检查各旋转机构的销钉及卡簧有无松动、脱落、折断现象。
2
低压侧套管
ＢＲ1-4．5/1600０
瓷制
3
中性点套管
BＲDＬW-126/630-3
瓷制
西安高压电瓷厂
2.1.4 强迫油循环风冷却器
序号
名称
数值
单位
型号
备注
１
油泵电机功率
3
ＫW
湖南跃进机电有限公司
2
油泵转速
93０
ｒ/min
３
油泵
６B1２０-6/3VTＨ
４
散热器
YＦZL6-３0０
西安鹏远冷却器有限公司
５．3.5 起吊时钢丝绳的夹角不应大于6０º，否则应采用专用吊具或调整钢丝绳套。
５.3.6 起吊或落回钟罩时,四角应系缆绳，由专人扶持,使其保持平稳。
5.3.7 起吊或降落速度应均匀，掌握好重心,防止倾斜。
5.３.8 起吊或落回钟罩时,应使高、低压侧引线，分接开关支架与箱壁间保持一定间隙,防止碰伤器身。
导电膏
桶
1
5 检修特殊安全措施
5．1解体阶段条件与要求
5.1.1吊钟罩宜在室内进行,以保持器身清洁。在露天进行时,应选在无尘土飞扬及其它污染的晴天进行,器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65％为１4H,空气相对湿度≤75%为10H，当器身温度高于空气温度时，可延长2小时。(器身暴露时间是从变压器放油或开启任何一盖板、油塞时起至开始抽真空或注油时为止。)如暴露时间需要超过上述规定,应接入干燥空气装置进行施工。
220ＫV级电力变压器说明书
1 概述
该三相电力变压器型号为ＳＦP10-260０00/220, 西安西电变压器有限责任公司出厂，容量260MＶA，额定电压为220ＫV,冷却方式为强迫油循环风冷却。
变压器规格书
山西煤销集团古交鑫峰煤业有限公司地面10kV变电所主变技术规格书编制：审核：二0一二年三月十六日审查表矿机电科：年月日矿机电矿长：年月日矿总工程师：年月日矿长：年月日公司机电部：年月日公司分管副总：年月日公司总工程师：年月日审查意见：目录1、总的要求-----------------------------------------------------2、使用条件-----------------------------------------------------3、技术要求-----------------------------------------------------4、设备规范-----------------------------------------------------5、技术文件-----------------------------------------------------6、试验---------------------------------------------------------7、质量保证和管理-----------------------------------------------8、技术服务、设计联络、工厂检验和监造---------------------------9、供方提供必须的备品备件、专用工具-----------------------------1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
1.2 本书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方应提供符合本规格书和有关最新国家标准、电力行业标准的优质产品。
1.3 本书所使用的标准如与供方所执行标准不一致时，应按较高标准执行。
220kV级变压器安装使用说明书
. .220kV级电力变压器安装使用说明书(0TB.412.3014)通过ISO9001质量体系认证企业通过ISO14001环境体系认证企业中华人民共和国特变电工变压器220kV级变压器安装使用说明书1 适用围本说明书适用于220kV级油浸式电力变压器。
本说明书包括：变压器铁路、公路、船舶的运输要求，现场验收、贮存注意事项，器身检查、现场安装工作流程，有关交接试验的注意事项、投入运行的条件及日常维护、故障判断等方面说明。
在使用本说明书时，应结合变压器具体结构，参照有关组件的使用说明书，严格按各说明书的技术要求进行施工、如有疑问请与制造公司联系以便得到及时妥善的处理。
2运输及起吊2.1 运输要求2.1.1 充油运输的变压器应先充入合格的变压器绝缘油，油面离油箱顶约100mm高度空间充以干燥氮气，检查有无渗漏现象，箱顶装设的压力表应保持正压力即可。
2.1.2 充氮运输的变压器，应充入纯度大于99.9%，露点不高于-40℃的纯氮气，并应在油箱上装置充氮设备和压力表，保持油箱的初始正压力在（0.02～0.03）MPa之间（有载分接开关和本体用U形管连结，同时充氮）。
主体运到现场后，主体的氮气压力应保持正压。
2.1.3 充氮运输的变压器，在运输途中应做好充氮记录。
2.1.4 运输装车、固定应按照相关运输部门规定执行。
2.1.5 必要时，应装置冲击记录仪。
2.1.6 凡带有载开关运输的，应将开关油室用U形管与本体联通。
2.2 主体运输2.2.1 整个运输过程中（包括铁路、公路、船舶运输）变压器主体倾斜度：长轴方向应不大于15°, 短轴方向应不大于10°。
2.2.2 变压器本体严禁溜放，运输加速度应限制在：纵向加速度不大于3g, 横向和垂直加速度不大于3g 。
2.2.3 完全铺平的公路，最大时速应不大于40km/h；没有完全铺平的公路是最大时速应不大于15 km/h；未铺彻的公路最大时速应不大于10km/h。
220kv主变压器资料
220kV变电站新建工程主变压器技术规范书2008年7月1 总则1.1 本技术规范适用于220kV变电站新建工程主变压器。
它提出了对该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2 技术要求2.1 设备制造应满足下列规范和标准，但不限于此：GB1094.1～1094.5—《电力变压器》GB6451.1～6451.5—《三相油浸电力变压器技术参数和要求》GB311.1～311.6—《高压输变电设备的绝缘配合高电压试验技术》GB5582—《高压电力设备外绝缘污秽等级》GB/T1564—《油浸式电力变压器负载导则》GB763—《交流高压电器在长期工作时的发热》GB2706—《高压电器动热稳定》GB2536—《变压器油国家标准（新来油）》GB7595—《设备中变压器油指标》GB191—《包装贮运标志》JB2420—《户外、防腐电工产品油漆》GB7328《变压器和电抗器噪声等级测定》。
GB50150《直流电阻测量标准》。
以上标准均执行最新版本如本技术规范与上述各标准之间有矛盾，则应满足较高标准的要求。
2.2使用环境条件：2.2.1户外2.2.2最高环境温度：＋32.5 ℃2.2.3最低环境温度：－20.1 ℃2.2.4最大风速（50年一遇10米高10分钟平均）25.6m/s2.2.5覆冰厚度10mm2.2.6最大冻土深度850mm2.2.7海拔高度：1030米2.2.8年平均相对湿度：56%2.2.9地震烈度：7度2.2.10环境污秽等级：IV级2.3 变压器名称：三相油浸三绕组有载调压强迫风冷低损耗、低噪音降压变压器。
220kv主变压器资料
220kv主变压器资料220kV变电站新建工程主变压器技术规范书20XX年7月220kV变电站新建工程主变压器技术规范书1 总则本技术规范适用于220kV变电站新建工程主变压器。
它提出了对该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2 技术要求设备制造应满足下列规范和标准，但不限于此：～—《电力变压器》～—《三相油浸电力变压器技术参数和要求》～—《高压输变电设备的绝缘配合高电压试验技术》 GB5582—《高压电力设备外绝缘污秽等级》 GB/T1564—《油浸式电力变压器负载导则》 GB763—《交流高压电器在长期工作时的发热》 GB2706—《高压电器动热稳定》GB2536—《变压器油国家标准》 GB7595—《设备中变压器油指标》 GB191—《包装贮运标志》JB2420—《户外、防腐电工产品油漆》 GB7328《变压器和电抗器噪声等级测定》。
GB50150《直流电阻测量标准》。
以上标准均执行最新版本如本技术规范与上述各标准之间有矛盾，则应满足较高标准的要求。
使用环境条件：户外最高环境温度：＋℃最低环境温度：－℃2220kV变电站新建工程主变压器技术规范书最大风速/s 覆冰厚度10mm 最大冻土深度850mm 海拔高度： 1030米年平均相对湿度：56% 地震烈度：7度环境污秽等级：IV级变压器名称：三相油浸三绕组有载调压强迫风冷低损耗、低噪音降压变压器。
型号：SFSZ10-150000/220 主要参数：额定容量：150/150/75额定电压：220±8×%/115/37kV系统最高运行电压：高压252kV；中压126kV；低压额定频率： 50 相数：三相冷却方式：ONAF/ONAN 容量分别为100%/60% 调压方式及要求：220kV侧采用有载调压方式，分接位置在中性点。
油浸式电力变压器安装使用说明书范本
油浸式电⼒变压器安装使⽤说明书范本油浸式电⼒变压器安装使⽤说明书本说明书适⽤于中电投响屏⼭风电场220KV 电⼒变压器，作为产品运输、装卸、贮存、安装运⾏等环节⼯作中基本技术要求和操作程序的指导性⽂件。
在使⽤本说明书时，应结合变压器的具体结构和订货合同（含技术协议）要求，参照相关国家、⾏业规范和有关组部件使⽤说明书的技术要求进⾏施⼯。
如有疑问请与⽣产商联系以便妥善处理。
1、包装1.1 变压器的主体和附件分开运输。
变压器的主体、较长的导油管路、⽀架、净油器、储油柜、⽚式散热器及其控制箱、充满变压器油的套管型电流互感器组等，⼀般不包装运输，但所有管⼝应密封可靠，其中储油柜的玻璃管式油位计⽤⽊盒保护。
1.2 63kV级及以上电容式套管、冷却器及其控制箱等均单独包装。
1.3 ⽚式散热器⽤风扇、40kV级及以下套管、吸湿器、硅胶、⽓体继电器、测温装置、较⼩的导油管路、联⽓管、⼩车、备件等，为集中包装。
1.4⼀台变压器有多个包装箱时，箱体表⾯上有编号，装箱单与出⼚⽂件⼀起包装运输。
2、运输与装卸2.1 运输要求2.1.1带油运输的变压器，油箱内应充⼊合格的变压器油，油⾯⾼度离油箱顶，平顶时约100mm，梯形顶时约150mm。
密封可靠，⽆渗漏油现象。
2.1.2充⽓（指纯氮⽓或⼲燥空⽓，以下同）运输的变压器，油箱内油⾯⾼度为下部放油阀管径上部约50mm。
应充⼊纯度⼤于99.9%、露点不⾼于-40℃的纯氮⽓或露点不⾼于-40℃的⼲燥空⽓，并应在油箱上部装置补充⽓体设备和压⼒表，保持油箱内正压⼒0.015~0.03MPa。
2.1.3运输装车和固定，按有关运输部门规定和要求执⾏。
特别提⽰必须利⽤上节油箱的吊拌和下节油箱的吊轴孔进⾏变压器固定，严禁使⽤加强铁⼯艺孔、升⾼座或法兰管等不能承受拉⼒的组附件。
完成装车后，应对索固件的位置进⾏有效的标记，以备运输过程中和到达⽬的地时测定位移情况。
2.1.4按照GB/T6451的要求，容量≥150MVA的变压器主体运输时应装冲撞记录仪；⼀般情况下，容量＜150MVA的变压器主体运输时也应装冲撞记录仪。
特变电工沈阳变压器220kV变压器安装使用说明书
多，应查明原因，产品可能受潮，应进一步检查。 充氮储存 3 个月。否则不能充氮储存，当器身可能受潮时，有待进一步检查。 。 以上，露点应低于－40℃。 补加氮气。如果氮气压力下降的较快时，说明有非正常的渗漏，要及时找出渗漏点并处理 当油箱人孔处装有氮气补充监视装置时，如图所示，其具体检查与补氮气方法如
220kV 变压器安装使用说明书
0TT. 469. T0006 共 1 页 第 1 页
目
录
1 2 3 4 5 6 7 8 9 10 11
变压器主体的起吊和运输……………………………………………………1 产品的验收和储存……………………………………………………………1 变压器总体安装前的检查……………………………………………………3 抽真空和真空注油……………………………………………………………5～6 投入运行前的检查 ……………………………………………………………6～7 投入运行前的试验 ……………………………………………………………6 运行与维护 ………………………………………………………………… 7～8 附录 1………………………………………………………………………… 9 绝缘材料含水量与温度和真空度的关系曲线表…………………………… 10 安装程序参考表 …………………………………………………………… 11 现场安装进度、施工内容与所需工具设备 ……………………………… 12
1
1.1
变压器主体的起吊与运输
起吊主体时，必须吊挂所有主吊拌(详见产品外形图)，通常共 4 个或 8 个。吊绳与垂线
夹角不大于 30°，各吊绳应满足受力要求，长度一定要相等且受力均匀合理。主体起吊时要 保持平稳，倾斜不得大于 10°。 1.2 1.3 支承起主体时，所有千斤顶支架(见产品外形图)要同时受力，各千斤顶的升降要同步， 公路运输时，主体沿长、短轴方向倾斜分别不大于 15°和 10°。在高速公路上，最大时 速度要均匀。 速 40km/h；在一级路面运输时，每小时不超过 25 km，二级路面上运输每小时不超过 15 km。 在一般路面上运输时每小时不超过 10km 。 1.4 1.5 滚动拖运速度每分钟不超过 3 m。在轨道上带小车牵引时，每分钟不超过 5m，装卸车 铁路运输时按“铁路运输规程”，但纵向冲击不应大于 3g，横向冲击不应超过 2g，垂直 时拖运速度每分钟不超过 5m。 方向不应超过 3g。
变压器技术规格书样本
变压器技术规格书样本目录1、前言概述 (1)要求 (1)规范和标准 (1)优先顺序 (1)2、供货方、购买方双方责任 (2)购买方责任 (2)供货方责任 (2)质量保证 (2)3、设计操作的环境条件 (2)安装位置 (2)环境条件 (3)4、技术要求 (3)主要技术要求 (3)变压器主要技术参数和性能要求 (3)5、供货范围 (4)概述 (4)范围 (4)设备及材料 (5)保证 (5)6、性能保证 (5)7、检验、实验和证书 (5)质量标准 (5)检验机构 (5)检验项目和实验内容 (5)证书 (6)8、标志 (6)铭牌 (6)标志 (6)颜色 (6)9、包装运输 (7)10、文件图纸和数据要求 (7)设计文件的确认 (7)最终报告和数据单 (7)1、前言概述本项目名称为XXXXXXX公司XXXXX综合楼。
本工程站址位于XXXXX内。
地下室内配电室主要为新建建筑物提供电源。
设计规模：变压器共6台。
要求本技术规格书适用于选择变压器及其供货方，提供了对用于该项目的变压器在功能设计、性能、供货、运输保护、检验安装和试验等的最低要求。
需方在本规格书中提出了变压器最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规格书和所列标准要求的最高质量产品及其相应服务。
投标商提供的变压器必须是标准的、完整的；技术上是成熟的，性能上是先进的，元器件、材料、设备是崭新的，软件版本是最新的。
规范和标准变压器的设计、制造、检验与验收应满足国家现行相关法规、规范及标准的要求。
如果满足相同条件的规范、规程及标准不止一种，应遵循要求最严格的版本。
主要规范及标准如下：《干式电力变压器》 GB6450-86《干式电力变压器技术参数和要求》 GB/T10228-97《三相树脂绝缘干式电力变压器技术条件》 ZBK41003-88《6~220KV变压器声压级》 ZBK41005-89《干式电力变压器》 IEC726-82优先顺序若本规格书与有关规范和标准出现相互矛盾时，应遵照下列优先次序执行。
220kV变电所设计说明书
220kV变电所电气一次部分设计设计说明书专业姓名：学校：目录1 220kV变电所设计任务书…………………………………2 220kV变电所设计说明书…………………………………2.1原始资料分析…………………………………………2.2主接线方案的确定及主变压器的选择………………2.3短路电流的计算…………………………2.4电气设备的选择………………………………………2.5配电装置的布置……………………………………2.6防雷保护规划…………………………………………2.7主接线上继电器保护及自动装置规划………………3 设计计算书…………………………………………3.1短路电流的计算………………………………………3.2电气设备的校验………………………………………3.3防雷保护计算…………………………………………1 变电所设计任务书1.1 设计原始资料1.1.1 变电所性质：系统枢纽变电所，与水火两大电力系统联系。
1.1.2 地理位置：本变电所建于机械化工区，直接以110kV线路供地区工业用户负荷为主。
1.1.3 自然条件：所区地势较平坦，海拔800米，交通方便，有铁路、公路经过本所附近。
最高气温＋38℃，最低气温－30℃。
年平均温度＋10℃，最大风速20m/s 。
覆冰厚度5mm，地震裂度＜6级。
土壤电阻率＜500Ω·m雷电日30周围环境较清洁，化工厂对本所影响不大。
冻土深度1.5m，主导风向夏南，冬西北。
1.1.4 负荷资料：220kV侧共4回线与电力系统联接。
110kV侧共12回架空出线，最大综合负荷256MW，cosφ= 0.85。
10kV侧装设TT-30-6型同期调相机两台。
1.1.5 与电力系统连接情况2 设计说明书2.1 原始资料分析2.1.1设计依据：1）220kV区域变电所设计任务书。
2）变电所设计规程。
2.1.2 变电所在系统中的作用及负荷分析2.1.2.1 变电所分析本所最大综合负荷为：110kV侧：256MW，COSφ=0.85。
220KV级电力变压器说明书
22０KV级电力变压器说明书１概述该三相电力变压器型号为SＦＰ1０-2６0０00/220，西安西电变压器有限责任公司出厂，容量260MVA，额定电压为２２0KV，冷却方式为强迫油循环风冷却。
2 设备参数2．1 技术规范２.1．1 变压器本体2.２运行状态参数3 零部件清册4 检修专用工器具５检修特殊安全措施5.１解体阶段条件与要求5.1.1吊钟罩宜在室内进行,以保持器身清洁。
在露天进行时，应选在无尘土飞扬及其它污染的晴天进行，器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤６５%为14H,空气相对湿度≤75%为10H，当器身温度高于空气温度时，可延长2小时。
（器身暴露时间是从变压器放油或开启任何一盖板、油塞时起至开始抽真空或注油时为止。
）如暴露时间需要超过上述规定，应接入干燥空气装置进行施工。
５．1．２器身温度应不低于周围环境温度，否则应功用真空滤油机循环加热雨，将变压器加热,使器身温度高于环境温度5℃以上。
５.1.３检查器身时,应由专人进行,穿着专用的检修工作服和鞋,并戴清洁手套，寒冷天气还应戴口罩，照明必须采用低压行灯。
5.1.4 进入器身检查所使用的工具应由专人保管并应编号登记,防止遗留在油箱内和器身上；进入变压器油箱内检修时，需考虑通风,防止工作人员窒息。
5．2 拆、装瓷瓶阶段的安全措施5.2.1 吊车起吊，必须有专业人员指挥、监护,并有统一信号。
５.2.２起吊重物前检查起重工具是否符合载荷要求。
检查拆、装支持持瓷瓶用的吊带应完好、无损,并符合载荷要示。
５.２.3 起重前应先拆除影响起重工作的各种连接。
5．２．4 起吊瓷瓶时要绑扎牢固、起吊平稳。
５．2.5 瓷瓶拆下后,要竖放在专用支架上,等待检修、试验。
5.2.6 吊装瓷瓶时注意保护,不受撞击、挤压。
５.２.７竖直安装前,必须装装瓷瓶在空中翻竖。
翻竖过程中任何一点都不能着地。
5.2.8 卸下的零部件做好位置记号、顺序号，妥善保管。
220KV油浸电力变压器
220kV油浸式电力变压器（自然油循环）技术规范书工程项目：广西电网公司年月220kV油浸式电力变压器技术规范书目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料和参数7 技术资料和图纸交付进度8 运输安装和专用工具仪表9 技术服务与设计联络1 总则1.1本规范书适用于220kV，额定容量为～kVA，频率50Hz的三相油浸（自然油循环）式电力变压器。
它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准等。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-2008 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/T 15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-2003 局部放电测量GB 50150-2006 电气装置安装工程电气设备交接试验标准GB/T7252-2001 变压器油中溶解气体分析和判断导则GB/T7595-2000 运行中变压器油质量标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 865-2004 126kV～550kV电容式瓷套管技术规范220kV油浸式电力变压器技术规范书DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级JB/T 3837-1996 变压器类产品型号编制方法JB/T 8314-2008 分接开关试验导则Q/GXD 126.01-2006电力设备交接和预防性试验规程（广西电网公司企业标准）1.6本设备技术规范书未尽事宜，由需供双方协商确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220KV级电力变压器说明书样本
-----------------------作者：-----------------------日期：

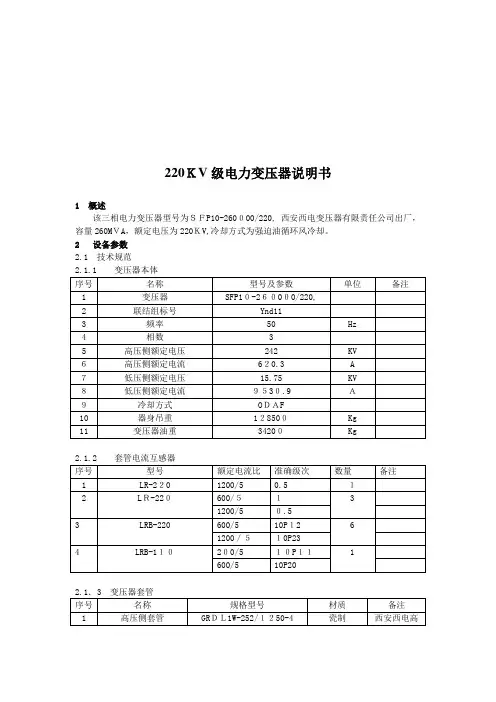

220KV级电力变压器说明书
1 概述
该三相电力变压器型号为SFP10-260000/220，西安西电变压器有限责任公司出厂，容量260MVA，额定电压为220KV，冷却方式为强迫油循环风冷却。
2 设备参数
2.1 技术规范
2.1.2 套管电流互感器
2.1.3 变压器套管
5 检修特殊安全措施
5.1 解体阶段条件与要求
5.1.1吊钟罩宜在室内进行，以保持器身清洁。
在露天进行时，应选在无尘土飞扬及其它污染的晴天进行，器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65%为
14H，空气相对湿度≤75%为10H，当器身温度高于空气温度时，可延长2小时。
（器身暴露时间是从变压器放油或开启任何一盖板、油塞时起至开始抽真空或注油时为止。
）如暴露时间需要超过上述规定，应接入干燥空气装置进行施工。
5.1.2器身温度应不低于周围环境温度，否则应功用真空滤油机循环加热雨，将变压器加热，使器身温度高于环境温度5℃以上。
5.1.3 检查器身时，应由专人进行，穿着专用的检修工作服和鞋，并戴清洁手套，寒冷天气还应戴口罩，照明必须采用低压行灯。
5.1.4 进入器身检查所使用的工具应由专人保管并应编号登记，防止遗留在油箱内和器身上；进入变压器油箱内检修时，需考虑通风，防止工作人员窒息。
5.2 拆、装瓷瓶阶段的安全措施
5.2.1 吊车起吊，必须有专业人员指挥、监护，并有统一信号。
5.2.2 起吊重物前检查起重工具是否符合载荷要求。
检查拆、装支持持瓷瓶用的吊带应完好、无损，并符合载荷要示。
5.2.3 起重前应先拆除影响起重工作的各种连接。
5.2.4 起吊瓷瓶时要绑扎牢固、起吊平稳。
5.2.5 瓷瓶拆下后，要竖放在专用支架上，等待检修、试验。
5.2.6 吊装瓷瓶时注意保护，不受撞击、挤压。
5.2.7 竖直安装前，必须装装瓷瓶在空中翻竖。
翻竖过程中任何一点都不能着地。
