笔记本电脑供电电路故障的诊断方法
电脑电源故障排查方法
电脑电源故障排查方法电脑电源问题可能会导致计算机的正常运行受到影响。
在遇到电脑电源故障时，我们需要进行一系列的排查和诊断步骤来找出问题所在，并采取相应的解决措施。
本文将介绍几种常见的电脑电源故障排查方法，帮助您解决电源问题，保证电脑的正常运行。
1. 检查电源插头和电源线首先，我们需要确保电脑的电源插头牢固地插入在电源插座中，并且电源线没有被损坏或断裂。
如果电源线出现问题，可以尝试更换一根新的电源线来解决。
2. 清洁电源插座和电源端口检查电源插座是否干净，没有灰尘或杂物，如果有需要进行清洁。
另外，还需要确认电源线与计算机背面电源端口的连接是否良好，无松动或脱落情况。
3. 检查电源开关和插座在电源开关上，确保它在打开状态。
同时，确保所使用的电源插座有稳定的电力供应，可以通过插入其他电器设备进行测试。
4. 重启电脑如果电源开关和电源插座正常，但电脑仍无法启动，可以尝试重启电脑。
长按电脑主机上的电源按钮，直到电脑完全关闭，然后再次按下电源按钮开机。
5. 检查电源供应单元（PSU）如果电脑无法启动，还需要检查电源供应单元（PSU）是否正常工作。
可以通过以下步骤进行检查：a. 关闭电脑并断开电源线。
b. 打开电脑主机机箱，找到电源供应单元。
c. 检查电源供应单元的电源连接器和电线是否牢固连接。
d. 使用万用表测试电源供应单元的输出电压，确保其工作正常。
6. 检查电源管理设置有时候，电脑的电源管理设置可能会导致一些故障。
您可以通过以下步骤来检查：a. 右键单击桌面上的“开始”按钮，选择“电源选项”。
b. 在电源选项页面，查看是否设置为“高性能”或其他适用的电源计划。
c. 确保计算机的睡眠和待机设置没有导致电源问题。
7. 检查硬件设备如果以上步骤都无法解决电源故障，有可能是某个硬件设备引起的问题。
您可以尝试以下方法来排查故障：a. 断开所有外部设备，如打印机、扬声器等，只保留鼠标、键盘、显示器连接至电脑。
b. 逐个重新连接外部设备，并观察是否有任何设备引起电源问题。

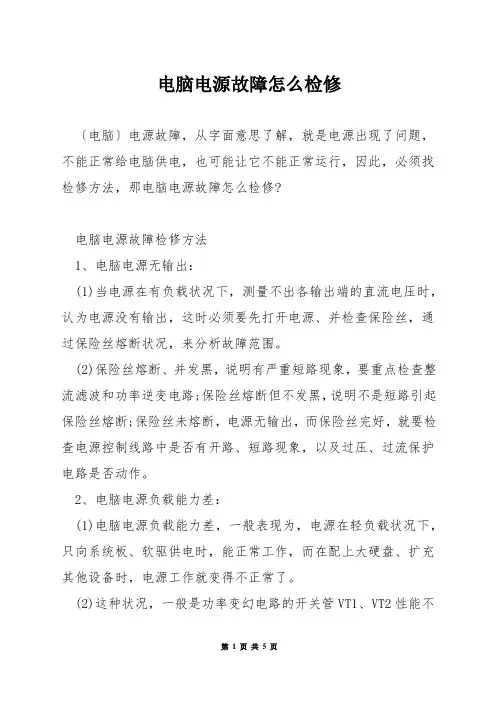

电脑电源故障怎么检修
电脑电源故障怎么检修〔电脑〕电源故障，从字面意思了解，就是电源出现了问题，不能正常给电脑供电，也可能让它不能正常运行，因此，必须找检修方法，那电脑电源故障怎么检修?电脑电源故障检修方法1、电脑电源无输出：(1)当电源在有负载状况下，测量不出各输出端的直流电压时，认为电源没有输出，这时必须要先打开电源、并检查保险丝，通过保险丝熔断状况，来分析故障范围。
(2)保险丝熔断、并发黑，说明有严重短路现象，要重点检查整流滤波和功率逆变电路;保险丝熔断但不发黑，说明不是短路引起保险丝熔断;保险丝未熔断，电源无输出，而保险丝完好，就要检查电源控制线路中是否有开路、短路现象，以及过压、过流保护电路是否动作。
2、电脑电源负载能力差：(1)电脑电源负载能力差，一般表现为，电源在轻负载状况下，只向系统板、软驱供电时，能正常工作，而在配上大硬盘、扩充其他设备时，电源工作就变得不正常了。
(2)这种状况，一般是功率变幻电路的开关管VT1、VT2性能不好，滤波电容器C5、C6容量不够，在改换滤波电容时，注意两个电容的容量和耐压值必须一致。
3、电脑电源输出电压不准：(1)如果只有一档电压偏离额定值，而其他各档电压均正常，应该是该档电压的集成稳压电路、或整流二极管损坏了，如全部偏离额定值，就是由IC1的1、2脚误差扩大器，R39、C32误差扩大器负反馈回路，先取样电阻R33、R34、R35、构成+5V、+12V自动稳压控制电路有故障。
(2) 在改换电源电路中的二级管时，因逆变器工作频率较高，一般大于20kHz，另外负载电流也较大，故电源中+5V档，就会采纳肖特基高频整流二极管SBD，其余各档也采纳恢复特性的高频整流二极管FRD。
(3)因此，在改换时，尽可能找到相同类型的整流二极管，以免造成再次损坏，这样更加的伤害电源。
电脑电源故障的检修方法/步骤一、在断电状况下，"望、闻、问、切'大家都知道，人是导体，检修电源时必须要加220v的高压电，为了避免危险的发生，因此，在进行检修时，尽量先检查一下在断电状态下有无显然的短路、元器件损坏故障。

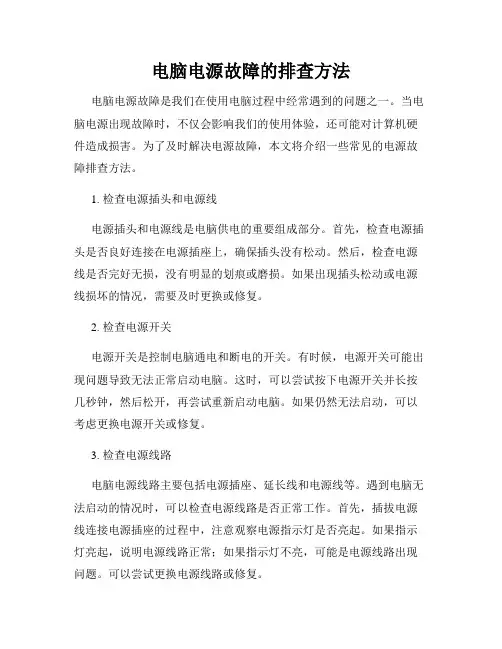

电脑电源故障的排查方法
电脑电源故障的排查方法电脑电源故障是我们在使用电脑过程中经常遇到的问题之一。
当电脑电源出现故障时，不仅会影响我们的使用体验，还可能对计算机硬件造成损害。
为了及时解决电源故障，本文将介绍一些常见的电源故障排查方法。
1. 检查电源插头和电源线电源插头和电源线是电脑供电的重要组成部分。
首先，检查电源插头是否良好连接在电源插座上，确保插头没有松动。
然后，检查电源线是否完好无损，没有明显的划痕或磨损。
如果出现插头松动或电源线损坏的情况，需要及时更换或修复。
2. 检查电源开关电源开关是控制电脑通电和断电的开关。
有时候，电源开关可能出现问题导致无法正常启动电脑。
这时，可以尝试按下电源开关并长按几秒钟，然后松开，再尝试重新启动电脑。
如果仍然无法启动，可以考虑更换电源开关或修复。
3. 检查电源线路电脑电源线路主要包括电源插座、延长线和电源线等。
遇到电脑无法启动的情况时，可以检查电源线路是否正常工作。
首先，插拔电源线连接电源插座的过程中，注意观察电源指示灯是否亮起。
如果指示灯亮起，说明电源线路正常；如果指示灯不亮，可能是电源线路出现问题。
可以尝试更换电源线路或修复。
4. 检查电源过载保护电脑电源供电能力是有限的，当电脑硬件负载过大时，电源可能会过载，并自动断电保护。
如果在使用电脑的过程中突然死机并无法启动，可能是电源过载保护起作用了。
此时，可以尝试拔掉一些不必要的外设，如打印机、扩展硬盘等，然后再尝试重新启动电脑。
5. 检查电源模块电源模块是电脑电源的核心组成部分。
有时电源模块可能出现故障，导致电脑无法正常工作。
可以通过以下方法来检查电源模块是否正常：- 检查电源模块是否有明显的损坏迹象，如灼伤痕迹或燃烧味道。
- 检查电源风扇是否正常工作，过热可能是电源模块故障的一个表现。
- 使用万用表测试电源模块的输出电压是否正常，如果输出电压不稳定或超过额定电压范围，可能需要更换电源模块。
总结：电脑电源故障可能会给我们的使用带来很大的困扰，但是通过一些简单的排查方法，我们可以尽快解决问题。

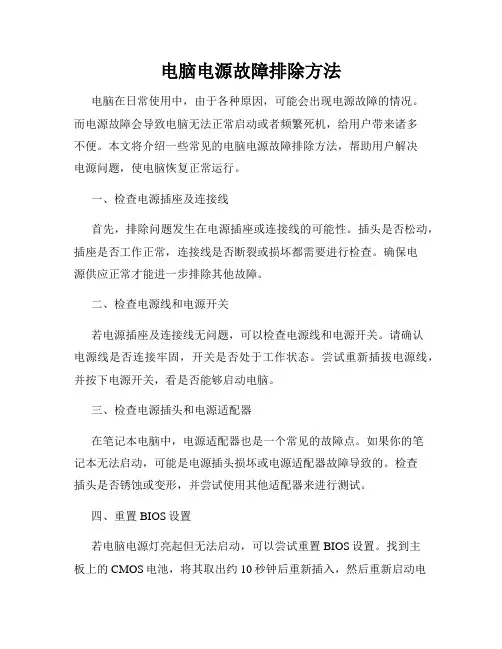

电脑电源故障排除方法
电脑电源故障排除方法电脑在日常使用中，由于各种原因，可能会出现电源故障的情况。
而电源故障会导致电脑无法正常启动或者频繁死机，给用户带来诸多不便。
本文将介绍一些常见的电脑电源故障排除方法，帮助用户解决电源问题，使电脑恢复正常运行。
一、检查电源插座及连接线首先，排除问题发生在电源插座或连接线的可能性。
插头是否松动，插座是否工作正常，连接线是否断裂或损坏都需要进行检查。
确保电源供应正常才能进一步排除其他故障。
二、检查电源线和电源开关若电源插座及连接线无问题，可以检查电源线和电源开关。
请确认电源线是否连接牢固，开关是否处于工作状态。
尝试重新插拔电源线，并按下电源开关，看是否能够启动电脑。
三、检查电源插头和电源适配器在笔记本电脑中，电源适配器也是一个常见的故障点。
如果你的笔记本无法启动，可能是电源插头损坏或电源适配器故障导致的。
检查插头是否锈蚀或变形，并尝试使用其他适配器来进行测试。
四、重置BIOS设置若电脑电源灯亮起但无法启动，可以尝试重置BIOS设置。
找到主板上的CMOS电池，将其取出约10秒钟后重新插入，然后重新启动电脑，看是否能够解决问题。
注意在执行此操作前，请先了解你的电脑型号的细节与相关操作。
五、检查电源供应与电压电源供应不稳定可能导致电脑无法正常启动。
可使用电表测量插座的电压，一般为220V左右，波动范围不应超过±5%。
如果测量结果正常，可能是电源供应器的问题。
请尝试更换电源供应器并重启电脑。
六、考虑硬件故障当以上排除方法都无效时，可能存在硬件故障。
例如，电源线或电源接口损坏、主板故障等。
这时候可以考虑联系专业的维修人员进行故障排查和修复。
总结在遇到电脑电源故障时，可以先从简单的排查开始，逐步深入，逐个排除可能出现问题的部分。
当然，如果用户自身对电脑硬件了解有限，或者无法找到问题所在，建议寻求专业的技术支持，避免造成不必要的损失。
希望本文介绍的电脑电源故障排除方法能够对用户有所帮助。
电脑电源线故障排查与修复方法
电脑电源线故障排查与修复方法电脑电源线是计算机硬件中非常重要的一部分，它连接电源和计算机主机，为计算机提供电能。
然而，在使用电脑的过程中，我们可能会遇到电源线出现故障的情况。
本文将介绍几种常见的电脑电源线故障，并提供相应的排查和修复方法。
一、电源线接插口松动电源线连接电脑主机的地方是一个常常被人们忽视的细节。
插口松动可能会导致电源线与主机接触不良，从而导致电源供应不足或完全没电。
要解决这个问题，首先要将电脑主机关闭，确保断开电源，然后将电源线重新插入主机插口，确保插头与插口完全贴合。
插好后，用力轻轻扳动电源线，确保它已经牢固地插入。
二、电源线损坏电源线长时间使用后，可能会因为拉扯、弯曲等损坏。
这种情况下，我们可以通过以下方法进行排查和修复：首先，检查电源线外部是否有明显的破损或线头接触不良的情况。
如果发现有损坏，则需要更换新的电源线。
其次，检查电源线是否因为长期使用而导致内部金属导线松动。
对于这种情况，我们可以将电源线一端固定，然后轻轻地将另一端甩动几次，以帮助金属导线顺利接触。
三、电源线内缆断裂在某些情况下，电源线内部的细小线缆可能会因为长时间使用或者外界原因而断裂。
对于这种情况，我们可以通过以下方法进行排查和修复：首先，将电源线两端分别打开，检查内部线缆是否完好。
如果发现有断裂的线缆，需要更换新的电源线。
如果线缆有缺口但尚未彻底断裂，可以使用绝缘胶带将线缆包裹起来，确保绝缘效果良好。
当然，值得注意的是，这只是一种临时修复的方法，长期来看，更换新的电源线是更有效的解决方案。
四、电源线其他故障除了上述常见的故障之外，有时还可能出现一些其他问题，例如电源线线头生锈、电源线外皮老化等。
对于这些问题，我们可以使用一些清洁剂或润滑剂来清洁或修复电源线线头，并在必要时将外皮换成新的。
此外，还要注意电源线的使用环境，避免液体、尘土等杂质对电源线的损害。
总结：在日常使用电脑时，电源线故障是一种常见的问题，但是它往往容易被忽视。
电脑电源故障排查与修复
电脑电源故障排查与修复电脑电源问题是在平时使用中常见的故障之一，对于这类问题的排查与修复，我们需要按照一定的步骤进行操作，以保证问题能够得到准确而迅速的解决。
本文将介绍电脑电源故障的排查与修复方法，希望能为读者提供一些帮助。
一、排查电源线连接是否正常首先，我们需要检查电源线是否与电源插头和电脑主机连接牢固。
如果电源线松动或者插头接触不良，可能会导致电源无法正常供电。
此时，我们需要将电源线重新插拔一次，确保连接稳固。
二、检查电源开关和插座接下来，我们可以检查电源开关和插座是否正常。
首先，确认电源开关处于开启的状态。
其次，检查插座是否插入到电源插座中，并且电源插座正常供电。
如果电源插座损坏或者没有电流输出，我们需要更换插座或者尝试连接到其他正常的插座。
三、尝试换接口与电源线如果以上步骤无法解决问题，我们可以尝试更换不同的接口或者电源线。
有时候，接口或者电源线可能会出现故障，导致电源无法正常供电。
将接口或者电源线更换后，再进行尝试开机看是否问题解决。
四、清洁电源内部灰尘长时间使用电脑后，电源内部可能会积累一些灰尘，导致接触不良或者短路等故障。
在清洁电脑内部前，需要注意安全，确保电源已经断电。
使用压缩气罐或者细长的刷子清洁电源内部，将灰尘和杂物清理干净后，再尝试开机看是否问题解决。
五、检查电源是否过载有时候，电脑电源会因为连接过多的外设或者硬件而导致过载。
此时，我们需要检查电源是否足够供应外设和硬件的功率需求。
如果电源过载，我们可以考虑升级电源容量或者减少外设和硬件的使用数量。
六、考虑更换电源如果以上方法均无法解决问题，很有可能是电源本身出现故障。
在购买新的电源之前，我们可以先尝试将电脑主机连接到其他正常的电源上，检查是否能够正常启动。
如果在更换电源后问题解决，那么可以确认电源本身存在问题，建议及时更换新的电源。
总结：电脑电源故障排查与修复需要我们按照一定的步骤进行操作。
通过检查连线、插座和开关，更换接口和电源线，清洁电源内部灰尘，检查电源是否过载，以及考虑更换电源等方法，我们可以有效地解决电脑电源故障问题。
电脑电源故障排查与解决方法
电脑电源故障排查与解决方法近年来，电脑已经成为人们日常生活和工作中的必备工具。
然而，有时我们可能会遇到电脑电源故障的情况，这给我们的正常使用带来了麻烦。
本文将针对电脑电源故障，提供一些常见的排查和解决方法，以帮助读者快速定位并解决这些问题。
1. 电源无法启动当我们按下电源按钮后，电脑并没有启动的情况下，我们首先应该检查以下几个方面：1.1 检查电源插座和电源线路。
确保插座能够正常供电，并检查电源线路是否连接稳固。
1.2 检查电源开关。
有些电源箱上配备了电源开关，确保开关处于打开状态。
1.3 检查电源连接线。
检查电源连接线是否松动，是否连接正确。
1.4 检查电源线是否损坏。
如果发现电源线有明显的外部损坏，建议更换电源线。
1.5 检查电源模块。
如果以上都检查无误，那么问题可能出现在电源模块上。
此时需要将电脑拆开，检查电源模块是否有明显的物理损坏，如电容是否破裂、漏液等。
如果发现问题，建议更换电源模块。
2. 电源启动后突然断电当我们的电脑在使用过程中，突然断电或者无故自动重启的情况下，我们可以按照以下步骤进行排查：2.1 温度过高。
检查电脑是否存在过热问题，可以清理电脑内部的灰尘，并确保电脑周围的空间通风良好。
2.2 检查硬件连接。
松动或不良连接的硬件也可能导致电脑突然断电，我们可以检查并重新连接：2.2.1 内存条。
打开电脑，确定内存条是否插好，是否接触良好。
2.2.2 显卡。
检查显卡是否插好，并清理显卡上的灰尘。
2.2.3 硬盘和数据线。
检查硬盘是否插好，数据线是否连接稳固。
2.2.4 其他硬件。
如需要可以依次检查和重新连接其他硬件，如声卡、网卡等。
2.3 检查电源稳定性。
使用电压表检测电源输出的电压是否稳定，是否存在异常。
2.4 检查电源过载。
如果电脑连接了太多的外部设备或者硬件配置过高，电源可能无法提供足够的电力，导致电脑突然断电。
检查外部设备的功率需求，并合理配置电脑内部的硬件。
2.5 检查软件冲突。
笔记本电脑供电电路故障的诊断方法
笔记本电脑供电电路故障的诊断方法1.3待机电路和系统供电电路工作机制1．基本知识（1）待机电路笔记本电脑的待机电路是笔记本电脑在待机状态下，能够提供3.3V和5V供电的主板供电电路。
当笔记本电脑的主板有电源适配器或可充电电池接入时，待机电路就已经开始工作。
待机电路将保护隔离电路输出的十几伏供电转换为3.3V和5V的待机供电，输送给主板上的芯片组、EC芯片、主机电源开关键等各种需要待机电压的芯片、电路和相关设备，为笔记本电脑的开机做好准备。
常见的待机电路可由线性稳压器芯片、电容器和电阻器等电子元器件组成，也可以由电源控制芯片、场效应管、电容器、电感器和电阻器等电子元器件组成。
在待机电路的设计上，不同厂商和型号的笔记本电脑也是有一定区别的，在具体的笔记本电脑检修过程中，可根据故障笔记本电脑的上电时序判断、分析其待机电路的构成及其输出的供电。
笔记本电脑的待机电路是笔记本电脑能够正常启动的基础，在很多笔记本电脑的检修过程中，都需要首先对待机电路进行检测，以确定故障原因的范围。
所以，掌握待机电路的工作原理是十分重要的。
（2）系统供电电路笔记本电脑的系统供电电路也是笔记本电脑主板上十分重要的供电转换电路，与待机电路不同的是，系统供电电路是在笔记本电脑开机过程以及运行过程中，为笔记本电脑的各种芯片、电路以及相关硬件设备提供3.3V和5V的供电。
笔记本电脑的系统供电电路开始正常工作后，会将保护隔离电路输送的十几伏供电转换为3.3V和5V的系统供电。
笔记本电脑主板上的很多芯片、电路和相关设备都需要这两种供电才能正常运行。
笔记本电脑的系统供电电路通常采用开关稳压电源电路，其主要由电源控制芯片、场效应管、电容器、电阻器和电感器等电子元器件组成。
一台笔记本电脑的待机电路和系统供电电路的关系是十分密切的，在很多情况下都需要先认清待机电路的结构和原理，才能进一步分析该笔记本电脑的系统供电电路。
笔记本电脑的待机电路和系统供电电路是笔记本电脑的开机过程和正常运行的基础，这两种电路内的电子元器件损坏或出现虚焊、脱焊等问题时，通常会造成笔记本电脑不能正常开机启动以及自动重启等故障。
电脑开机后出现电源故障该如何排查
电脑开机后出现电源故障该如何排查当我们满心欢喜地打开电脑准备开始一天的工作或娱乐时，却遭遇电脑开机后出现电源故障，这无疑会让人感到十分困扰。
电源作为电脑的“动力之源”，一旦出现问题，整个电脑系统都可能无法正常运行。
那么，当遇到这种情况时，我们应该如何进行排查呢？下面就为大家详细介绍一些排查电源故障的方法和步骤。
首先，我们要检查电源线是否连接牢固。
有时候，电源线可能会因为不小心被碰到而松动，导致电源无法正常供电。
所以，第一步就是要确保电源线插头与电源插座、电源线与电脑主机的连接都紧密无松动。
可以轻轻摇动一下插头，看看是否有接触不良的情况。
如果发现插头松动，重新插紧再尝试开机。
接下来，查看电源插座是否正常工作。
可以将其他电器设备插入该插座，检查是否能正常通电。
如果插座本身有问题，比如没电或者短路，那么即使电脑电源没有故障，也无法开机。
此时，需要更换一个正常的插座来测试。
如果电源线和插座都没有问题，那么就要考虑电源内部的情况了。
电源风扇是一个重要的观察点。
在电脑开机后，听听电源风扇是否有转动的声音。
如果风扇不转，很可能是电源出现了故障。
但需要注意的是，有些电源风扇在低负载时可能会停转，所以不能仅仅依靠风扇是否转动来判断电源是否正常。
另外，我们可以通过观察电脑主机上的指示灯来获取一些线索。
一般来说，主机上会有电源指示灯，如果在开机后指示灯不亮，那就有可能是电源出了问题。
但有些情况下，指示灯亮并不代表电源就一定正常，还需要结合其他症状进行综合判断。
还可以闻一闻电脑主机内部是否有异味。
如果有烧焦的味道，那很可能是电源或者其他硬件出现了短路等严重故障。
这种情况下，切勿继续强行开机，以免造成更大的损坏。
若上述简单的外观和声音检查都没有发现明显问题，那么就需要进一步深入排查。
可以使用电源测试工具来检测电源的输出电压是否正常。
这些测试工具在一些电脑维修店或者电子市场都可以买到。
如果没有专业的测试工具，也可以采用替换法来排查。
电脑电源故障排查与修复方法
电脑电源故障排查与修复方法电脑是现代人生活和工作中必不可少的工具之一。
然而，在使用电脑的过程中，我们经常会遇到电源故障的问题，比如无法启动、频繁重启或者无法充电等。
本文将介绍一些常见的电脑电源故障排查与修复方法，帮助读者解决这些问题。
一、电源开关故障若电脑无法启动，首先要检查电源开关是否正常。
有些电脑的电源开关设计得比较隐蔽，容易忽略。
在检查前，请先确认电源插头有没有插好，并检查插座是否正常供电。
如果电源开关正常，可以尝试以下步骤排查故障：1. 检查电源线是否完好无损，插头是否松动；2. 尝试使用不同的电源线进行连接，看是否能够正常启动。
如果电源开关故障，需要更换电源开关。
请谨慎操作，最好请专业人士帮助更换。
二、电池不充电或电量不足当使用笔记本电脑时，可能会遇到电池无法充电或电量消耗过快的问题。
以下是一些排查和修复电池问题的方法：1. 检查电源适配器是否正常工作，插头是否松动；2. 确保电池插脚干净，没有灰尘或腐蚀；3. 尝试使用不同的电源适配器或充电线进行充电；4. 对电池进行校准，可以通过完全放空电池再进行充电的方式来进行校准。
如果以上方法仍然不能解决问题，可能需要更换电池。
建议联系电脑厂商或专业维修人员进行更换。
三、过热导致电脑频繁重启电脑长时间使用或散热系统故障可能导致电脑过热，频繁重启。
以下是一些排查和修复过热问题的方法：1. 清理电脑内部的灰尘，特别是散热器和风扇的部分；2. 确保电脑周围环境通风良好，避免堵塞散热口；3. 使用散热垫或散热底座来帮助散热；4. 检查电脑硅脂是否干裂，需要更换时请谨慎操作。
如果问题仍然存在，可能需要更换散热器或维修散热系统，请咨询专业维修人员。
四、电源线或插头损坏当电脑无法正常启动时，电源线或插头的损坏可能是导致问题的一个原因。
以下是一些排查和修复电源线或插头问题的方法：1. 检查电源线是否损坏，如有需要及时更换；2. 检查插头是否松动或损坏，如果是松动可以重新插入插座，如有需要请更换插头；3. 对电源线和插头进行清洁，保持干净。
笔记本通过电流判断故障教程
笔记本通过电流判断故障教程如果把笔记本维修工具比作剑客手中的剑，那么维修方法便是用剑的招数，电路理论便是内功心，法，三者合一方能击溃各种笔记本电脑故障。
电流法用直流可调电源为笔记本电脑供电，通过观察电流值的大小和变化，来推断故障所在。
例如，入19V供电到主板，此时待机电流值为O.OIA。
待机电流值过小可能是主板待机工作电压没有产生，也可能是接入的适配器供电没有通过保护隔离电路。
当待机电流值比较大时，如O.IA、0.2A，可能主板存在短路或是待机状态电压不受控制直接转化为开机状态的电压。
如果是短路的话，这样大小的电流可以摸出故障点的温度异常。
当待机电流值很大时，如有2A、5A，则主板存在很严重的断路。
可能主供电的某个滤波电容被击穿、某个DCTODC电路中的MOS管被击穿，用手可以明显感觉到故障点的温升。
电流法还可以用于观察主板硬启动和软启动，例如触发后电流值上升到0.2A左右就不再变化，很可能是某种电压没有产生，主板因缺少某种电压导致VCORE没有产生，硬启动未能完成。
如果触发后达到一个定值后不再变化，例如0.5A左右不再变化，很可能是POST没有进行，即挡OOFFH。
主板正常POST时，可以明显观察到电流值的变化。
其中最明显的是检测CPU的一二级缓存时电流值变化一次，检测并通过内存时变化一次，检测到显卡和显示图像再变化一次。
电流法可以灵活运用，例如观察拆下内存开机和不拆内存开机的电流值区别，判断是否检测到内存。
例如某个带有板载内存的主板，要用电流法判断是否检测到内存，可以拆除内存数据/地址线上的某个排阻，人为地造成不过内存，然后观察拆与不拆除排阻的电流值区别。
如果拆和不拆排阻根本没有什么区别，很可能是根本还没检查到内存，在CPU部分就被挡住。
在笔记本维修培训中，所使用的维修方法很多。
但是能够很好的掌握住电流法的应用，将会受益无穷。
电脑电源故障排查如何解决断电或供电不稳定的问题
电脑电源故障排查如何解决断电或供电不稳定的问题电源故障是电脑常见的问题之一，当电脑遇到断电或供电不稳定的情况时，我们需要迅速排查并解决这些问题，以保证电脑正常运行。
本文将介绍一些常见的电源故障排查方法和解决方案，希望能对您解决电源问题时提供帮助。
一、断电问题排查与解决1.检查电源线路：首先，您需要检查电源线路是否接触良好。
确保电源线插头紧密连接到电源插座，并观察电源线是否有明显的断裂或磨损等情况。
如果发现问题，及时更换电源线，并再次测试看是否能正常供电。
2.检查电源适配器：如果电源线路没有问题，那么可能是电源适配器故障导致供电不稳定或无法供电。
您可以借助一个相同规格的适配器进行测试，如果可以正常供电，则表明原先的适配器有问题，需要更换。
3.检查电源插座：有时候电源插座本身也会出现问题，例如电源插座松动或内部元件损坏等情况。
您可以尝试将电脑插入不同的插座进行测试，或者使用其他电器设备检查该插座的使用情况。
若发现问题，建议联系专业电工进行修复。
二、供电不稳定问题排查与解决1.检查供电线路：供电不稳定可能是因为电路存在问题，导致电压波动或电流不稳定。
您可以使用多功能电压表对电流进行监测，观察电压是否稳定。
如果存在供电不稳定的问题，建议联系电力公司或专业电工进行维修与处理。
2.使用稳压器：稳压器是一种常见的电压调整设备，可以帮助您解决供电不稳定问题。
通过将电脑连接到稳压器上，可以校正输入电压并通过稳定输出电流来保证电脑稳定供电。
选择合适功率的稳压器，根据电压要求与稳压器生产厂家的建议进行配置。
3.清洁电源工具：有时候供电不稳定是由于电源内部积存的灰尘或脏物堵塞导致的。
您可以使用电子专用吹尘器或细长的吹气管对电源进行清洁。
注意在清洁之前，确保已经断开电源连接，并谨慎操作，以避免触碰到电源内部构件。
4.检查其他硬件设备：供电不稳定也可能与其他硬件设备相关，例如电池或电源板等。
您可以尝试断开电池连接并直接使用电源线供电，或者检查电源供应板是否有烧焦或损坏的痕迹等。
电脑遭遇电源供应故障该如何排查
电脑遭遇电源供应故障该如何排查当我们在使用电脑时，突然遇到电源供应故障，这无疑是一件令人头疼的事情。
电脑无法正常开机、频繁死机或者出现异常的关机情况，都可能是电源供应出现了问题。
那么，当遇到这种情况时，我们应该如何进行排查呢？下面就为大家详细介绍一下。
首先，我们需要了解电脑电源供应故障可能出现的一些常见症状。
比如，电脑完全无法开机，没有任何反应；或者开机后很快就自动关机；又或者电脑运行时频繁死机、重启；还有可能出现硬件设备工作异常，如硬盘读写错误、显卡性能下降等。
接下来，我们可以从以下几个方面逐步进行排查。
第一步，检查电源线和插座。
这是最容易被忽略但也是最基础的一步。
确保电源线插头与插座连接牢固，没有松动的情况。
同时，检查插座是否正常供电，可以将其他电器设备插入该插座进行测试。
另外，还要检查电源线本身是否有破损、断裂或者弯曲过度的地方。
第二步，观察电源指示灯。
大多数电脑在接通电源后，会有一个电源指示灯亮起。
如果电源指示灯不亮，那么很可能是电源供应出现了问题。
但如果电源指示灯亮了，而电脑仍无法开机，那就需要进一步排查。
第三步，检查电源风扇。
电源内部通常会有一个风扇用于散热。
打开电脑机箱，观察电源风扇是否在转动。
如果风扇不转，可能是电源故障或者风扇本身出现问题。
第四步，闻一闻是否有异味。
如果电源内部有部件烧毁，可能会散发出焦糊味。
但需要注意的是，不要在电脑刚关机时就打开机箱，以免被烫伤。
第五步，使用替换法。
如果可能的话，可以找一个正常工作的电源替换掉原来的电源，看看电脑是否能正常运行。
这是一种比较直接有效的排查方法，但需要注意电源的功率和接口要与原来的电源相匹配。
第六步，检查电脑内部硬件。
除了电源本身，电脑内部的其他硬件也可能导致电源供应故障。
比如，CPU 散热器安装不当，导致 CPU 过热，可能会引起电源保护机制启动，从而造成电脑关机或重启。
检查显卡、内存等硬件是否安装牢固，有无松动的情况。
第七步，查看 BIOS 设置。
笔记本电脑供电电路故障的诊断方法
笔记本电脑供电电路故障的诊断方法笔记本电脑的主板供电电路是笔记本电脑不可或缺的一部分，其出现问题通常会导致不能开机、自动重启以与死机等种种故障现象的产生。
学习笔记本电脑主板供电电路故障的诊断与排除，首先应掌握其基本工作原理，其次要对主板供电电路出现问题后导致的常见故障现象进行了解，最后要不断总结和学习主板供电电路的检修经验和方法。
1 笔记本电脑主板供电电路基本知识笔记本电脑主板的供电方式有两种，一种是笔记本电脑采用的专用可充电电池供电，另一种是能够将220V市电转换为十几伏或二十几伏供电的电源适配器供电。
笔记本电脑的专用可充电池提供的供电电压通常要低于电源适配器的输入供电电压。
无论是笔记本电脑的专用可充电电池还是电源适配器，其输入笔记本电脑主板上的供电并不能被所有芯片、电路以与硬件设备等直接采用，这是因为笔记本电脑主板上的各部分功能模块和硬件设备对电流和电压的要求不同，其必须经过相应的供电转换后才能被采用。
1 / 59所以，笔记本电脑主板上的各种供电转换电路，成为了笔记本电脑不可或缺的一部分。
同时，笔记本电脑的主板供电电路出现问题后，就会导致不能开机、自动重启以与死机等种种故障现象的产生。
学习笔记本电脑主板供电电路故障的诊断与排除方法，必须首先掌握其工作原理和常见故障现象，这样才能够在笔记本电脑的检修过程中做到故障分析合理、故障排除迅速且准确。
1.1笔记本电脑主板供电机制笔记本电脑主板上的供电转换电路主要采用开关稳压电源和线性稳压电源两种。
开关稳压电源是笔记本电脑主板中应用最为广泛的一种供电转换电路。
笔记本电脑主板上的系统供电电路、CPU供电电路、芯片组供电电路以与内存和显卡供电电路中，都广泛采用了开关稳压电源。
开关稳压电源利用现代电子技术，通过电源控制芯片发送控制信号控制电子开关器件（如场效应管）的“导通”和“截止”，对输入供电进行脉冲调制，从而实现供电转换以与自动稳压和输出可调电压的功能。
笔记本电脑主板上应用的开关稳压电源电路通常由电源控制芯片、场效应管、滤波电容器、储能电感器以与电阻器等电子元器件组成。
笔记本电脑供电电路故障的诊断方法8
笔记本电脑供电电路故障的诊断方法83.4电源控制芯片问题导致不能开机故障检修案例故障现象一台廉价笔记本电脑，使用时间较长，突然出现不能开机的故障。
故障判断不能开机是笔记本电脑常见的故障现象。
处理此类故障的基本原则是先检查供电，再检测时钟信号，最后检测复位信号。
故障分析与排除过程故障发生前没有发生摔落、撞击或进水的问题，正常使用过程中，笔记本电脑突然自动关机，再次启动时，已经不能正常开机。
确认该故障后，认为应该拆机进行检测。
拆机后发现，故障笔记本电脑的主板上不仅沉积了很多灰尘，而且还有受潮的迹象。
对故障笔记本电脑进行清理，并仔细观察主板上的各种电子元器件和硬件设备有无明显的物理损坏。
清理并仔细观察后，没有发现明显的物理损坏，没有焦糊味。
先对主板进行烘干处理。
烘干处理后，在待机状态下检测主机电源开关键是否有3.3V待机电压，经检测该处无待机供电。
所以继续检测待机电路是否正常。
该故障笔记本电脑采用开关稳压电源电路，在待机时输出3.3V和5V待机供电。
经检测，待机电路的3.3V和5V待机供电都没有输出，摸电源控制芯片时温度明显偏高，检测电源控制芯片的各种供电和信号输入基本正常，但是没有信号输出，怀疑电源控制芯片性能不良或已经损坏。
更换电源控制芯片后，3.3V和5V待机供电正常输出，故障已经排除。
故障检修经验总结：硬件设备或电子元器件虚焊、不良或损坏而导致的故障，常见于廉价笔记本电脑或使用时间较长、使用环境较为恶劣的笔记本电脑。
这是因为廉价笔记本电脑采用的硬件设备、电子元器件品质不好，比较容易出现问题。
而使用时间较长、使用环境较为恶劣的笔记本电脑，其内部的硬件设备、电子元器件会出现不同程度的老化、开焊问题，从而引起相关故障。
所以在检修的时候要特别注意对故障笔记本电脑的品质以及损耗情况进行了解，这非常有助于检修过程中对于故障原因的判断。
详解笔记本电脑接口电路故障诊断与排除3
详解笔记本电脑接口电路故障诊断与排除33.1 可充电电池无法正常充电故障检修案例故障现象一台笔记本电脑久置后再次使用，出现可充电电池无法正常充电故障。
故障判断笔记本电脑出现不能充电的故障多与主板上的充电控制电路、EC 芯片以及可充电电池接口电路有关。
故障分析与排除过程拆机检修前，应首先排除可充电电池出现问题而导致了故障。
笔记本电脑的可充电电池，在使用两年以后都会出现不同程度的老化问题。
而廉价、低端机型的可充电电池可能寿命更短，在检修时应特别注意。
将故障笔记本电脑的可充电电池放到性能良好的机器上进行测试，发现其能够正常充电。
排除了可充电电池存在问题而导致了故障的可能性，并确认故障原因范围应该在故障笔记本电脑的主板上。
拆机检修，首先对故障笔记本电脑的主板进行清理。
特别是针对这种放置一段时间再次使用的笔记本电脑，其内部沉积灰尘或受潮，极易导致不能正常启动、死机或黑屏等故障。
鉴于该故障笔记本电脑的故障现象，应特别关注其充电控制电路和可充电电池接口电路部分的清理工作。
在清理和观察该故障笔记本电脑的过程中，发现可充电电池接口附近的两个电阻器存在腐蚀问题。
如图6所示为该故障笔记本电脑可充电电池接口电路图，出现被腐蚀问题的两个电阻器在电路图中的编号为PR13和PR14。
直接更换电阻器PR13和PR14，开机进行测试，故障排除。
故障检修经验总结：笔记本电脑主板上的电子元器件及硬件设备，因为受潮、灰尘或撞击、进水等问题，经常出现虚焊、脱落以及损坏或性能不良等问题，从而引发相关故障。
在拆机检修笔记本电脑的过程中，一直强调清理灰尘并仔细观察主板，并对受潮严重或进水的故障主板进行烘干处理。
一方面，清理、烘干的检修步骤能够解决部分因为散热、短路问题而导致的故障，并且还能够预防故障反复出现。
另一方面，有些故障是能够通过观察直接发现的，比如明显的开焊、脱落问题，或硬件设备变形、芯片烧焦等，可以非常有效地节省检修的时间和精力。
笔记本供电检修方法
笔记本供电检修方法RTC电路无图无位置号的跑线方法RTC电路的关键测量点：首先拆除CMOS电池，使全板处于完全无电状态。
注意判断纽扣电池是否可以充电（看电池标识，和封装一般焊接带塑料密封的多数为可充电，可充电电路不能使用不能充电的电池）VCCRTC：3V电池→1KΩ电阻→二极管32.768KHZ，桥旁边的晶振。
RTCRST#、SRTCRST#、INTVRMEN：一个表笔接VCCRTC测量点，另一表笔再PCH四周/背面扫荡，一般能扫到3到4个相连的电阻、其中1到2个是20KΩ的是RTCRST#和SRTCRST#、一个330KΩ的是INTVREM、一个是1MΩ是INTRUDER#（入侵检测防开盖，不重要可忽略）6系列以后增加了一个330K上拉DSWRMEN（深度睡眠电压开启内部稳压器同INTVREM 相似）RTC电路主要条件VCCRTC——3V左右注意判断电池是否可充电。
RTCRST#——3V左右，由VCCRTC延时而来SRTCRST#——3V左右由VCCRTC延时而来32.768KHz——正弦波，电压0.1V—0.5V有压差（大概700左右二级体质）INTVREM——3V左右由VCCRTC上拉330KΩ而来INTEL不上电RTC是必查电路，但RTC电路有问题不一定只会导致不上电。
6系列以后增加了DSWVRMEN——3V左右由VCCRTC上拉330KΩ而来异常电流和维修思路插电大电流→接口或公共点短路、某个上管击穿（公共点电容漏电短路观察同种电容颜色外观是否烧坏破损）同时接适配器和电池大电流→隔离管问题待机电流偏大不能开机→待机电压有短路（EC待机电压或桥待机电压）。
待机电流偏大能开机→二级电压提前出来了（指待机3V5V转开机后的电路）可以不处理。
待机无电流→公共点或EC待机电压没有。
待机电流小→桥待机电压没有（注意有些主板是必须要触发后才会发出桥待机电压）。
待机电流正常不触发：查桥的待机条件和PWRBTN#触发到0.X掉电或停住→查内存/桥/总线/PLL/CPU等供电。
三.笔记本电脑电源适配器电路常见典型故障快速排除故障方法
三.笔记本电脑电源适配器电路常见典型故障快速排除故障方法
5．经常烧坏开关管，
经对尖峰脉冲吸收回路和稳压控制回路检查均未发现异常，陷入困境后，无意触碰到滤波电容C1外壳非常烫手，更换C1后，故障排除。
该电容外观无鼓包、漏液，用电阻档测量漏电不大，容量有100uF左右基本算正常，分析可能该电容长期工作在高电压、高温度中，当加上340V电压后容量变的很小，造成开关管功耗增大而发热损坏。
6．接入笔记本电脑电源电指示灯闪亮一下变暗，
取下电源供给器负载插头，使开关电源空载运行，测量电源直流输出插座19V正常，再插入负载插头，测量该处电压在8.7V左右摆动，开关电路处于自保护状态，判断电路有短路故障，检查IC1外围元件均正常，由于该开关电源稳压电路取样是从C8、C9正极直接通过电阻R15、R16到IC3的，检测该回路无发现异常。
于是怀疑二次回路肖特基全波整流管TPS带负载能力下降所以，拆下TPS测量内阻增大，用一只S30D40C肖特基全波整流管代替，故障排除。
在家就能检测电脑电源故障，再也不用搬着机器去电脑店了！
在家就能检测电脑电源故障，再也不用搬着机器去电脑店了！
我们几乎人人都有电脑，电脑在实际生活中给了我们很多便利和帮助，那么并不是所有人都会修电脑，那么，电脑一旦出现故障，电源的可能性是比较大的，那么电脑电源检测办法有哪些？
1 ：唤醒电源
简单来讲就是短接电脑主板的插头，用一根导体或者导线，（如一个细铁丝，铜丝等）一头插绿色的线对应的孔，一头插黑色的线对应的孔(有8 根任意其一)，若电源风扇转了就说明电源正常，是可以正常使用的。
用一根细导线把插头的14 脚和另一端的第3、5、7、13、15、16、17 脚中的任一短脚短接，这是电源在待机状态下人为的唤醒启动，这时信号应该为低电平，PW-OK、+5VSB 信号应该为高电平，我们需要注意的是开关电源风扇是否会旋转，如果旋转说明电源应该没有问题。
2 脱机带电检测
一般情况下，在待机状态下的PS-ON 和PW-OK 的两条电源信号，一个是高电平，另一个是低电平，插头9 针脚只输出+5V电压，只要用万用表测量电压是否到了参数值，就可判断出问题的结果。
今天的分享就到这里了，如果您对电脑方面感兴趣，可以关注我，然后留言向我提问！。
笔记本电脑电源供电电路的检修方法_新版笔记本电脑常见故障实修演练_[共4页]
![笔记本电脑电源供电电路的检修方法_新版笔记本电脑常见故障实修演练_[共4页]](https://img.taocdn.com/s3/m/c89202fe647d27284b7351ea.png)
7.2.1 笔记本电脑电源供电电路的检修方法
笔记本电脑电源供电电路出现故障，笔记本电脑会出现不开机、异常死机、黑屏等故障， 这时应根据该电脑的供电方式，对直流输入电路、电池供电电路进行检测，查找故障原因。 若笔记本电脑的电池不能充电，则应重点对充电控制电路进行检测。
控制信号分别由⑩～ 脚送入电源管理芯片 U1 中，总电源电压送到芯片的④脚，为其 提供工作电压。电源管理芯片 U1 开始工作，其 、 脚和 、 脚分别输出两组相位相反 的 PWM 信号，驱动双场效应晶体管 Q4 和 Q506 工作。Q506 输出开关脉冲信号，经 L11、 C527 后变为 1.5V 的直流电压；Q4 输出开关脉冲信号，经 L518、C552 后变为 1.8V 的直流 电压。
1． 直流输入电路的检修方法
若笔记本电脑在使用适配器供电时出现异常现象，而使用内置电池时无异常，说明直流 输入电路可能发生故障。对该电路进行检修时，应重点对电源接口、限流电阻、电感器、二 极管等进行检测，查找故障部位。
（1）电源接口的检测方法 将适配器连接好后，用万用表的黑表笔接地，红表笔搭在电源接口的输出引脚上，如
图 7-23 所示。正常情况下，可检测到 16V 的电压，若测得的电压不正常，说明电源接口或 适配器可能有故障。
笔
记
本
电
脑
电
源
供
电
电
路
பைடு நூலகம்
图 7-23 检测电源接口的输出电压
的
故
（2）电感器的检测方法
障 检
对于电感器的检测，可使用万用表检测电感器两端的阻值是否正常。如图 7-24 所示，将
修 实
红、黑表笔分别搭在电感器的两端，正常情况下，测得阻值应为 0Ω。若测得的阻值为无穷大， 例
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
笔记本电脑供电电路故障的诊断方法笔记本电脑的主板供电电路是笔记本电脑不可或缺的一部分，其出现问题通常会导致不能开机、自动重启以及死机等种种故障现象的产生。
学习笔记本电脑主板供电电路故障的诊断与排除，首先应掌握其基本工作原理，其次要对主板供电电路出现问题后导致的常见故障现象进行了解，最后要不断总结和学习主板供电电路的检修经验和方法。
1 笔记本电脑主板供电电路基本知识笔记本电脑主板的供电方式有两种，一种是笔记本电脑采用的专用可充电电池供电，另一种是能够将220V市电转换为十几伏或二十几伏供电的电源适配器供电。
笔记本电脑的专用可充电池提供的供电电压通常要低于电源适配器的输入供电电压。
无论是笔记本电脑的专用可充电电池还是电源适配器，其输入笔记本电脑主板上的供电并不能被所有芯片、电路以及硬件设备等直接采用，这是因为笔记本电脑主板上的各部分功能模块和硬件设备对电流和电压的要求不同，其必须经过相应的供电转换后才能被采用。
所以，笔记本电脑主板上的各种供电转换电路，成为了笔记本电脑不可或缺的一部分。
同时，笔记本电脑的主板供电电路出现问题后，就会导致不能开机、自动重启以及死机等种种故障现象的产生。
学习笔记本电脑主板供电电路故障的诊断与排除方法，必须首先掌握其工作原理和常见故障现象，这样才能够在笔记本电脑的检修过程中做到故障分析合理、故障排除迅速且准确。
1.1笔记本电脑主板供电机制笔记本电脑主板上的供电转换电路主要采用开关稳压电源和线性稳压电源两种。
开关稳压电源是笔记本电脑主板中应用最为广泛的一种供电转换电路。
笔记本电脑主板上的系统供电电路、CPU供电电路、芯片组供电电路以及内存和显卡供电电路中，都广泛采用了开关稳压电源。
开关稳压电源利用现代电子技术，通过电源控制芯片发送控制信号控制电子开关器件（如场效应管）的“导通”和“截止”，对输入供电进行脉冲调制，从而实现供电转换以及自动稳压和输出可调电压的功能。
笔记本电脑主板上应用的开关稳压电源电路通常由电源控制芯片、场效应管、滤波电容器、储能电感器以及电阻器等电子元器件组成。
电源控制芯片是开关稳压电源电路中的供电电压转换控制元器件，场效应管和储能电感器是电路中的电压转换执行元器件，电路中的电容器主要起到滤波的作用。
线性稳压电源具有噪声小、反应快、结构简单、发热量低、成本低以及体积小等特点，笔记本电脑的待机电路、内存供电电路以及芯片组供电电路中都广泛采用了线性稳压电源，为其提供一路或多路供电。
线性稳压电源电路通常由线性稳压器芯片、电容器、电阻器等较少的电子元器件组成，当内存供电电路中采用线性稳压电源为其提供基准电压时，其通常被设计在主板的内存插槽附近；而当芯片组供电电路中采用线性稳压电源为其提供某一路供电时，其通常被设计在主板芯片组的周围。
1.2保护隔离电路与充电控制电路工作机制1．基本知识（1）保护隔离电路保护隔离电路是笔记本电脑主板供电电路的重要组成部分，其连接电源适配器和可充电电池形成两路笔记本电脑主板的外部供电，并选择将其中一路供电输送到主板各种供电电路中。
保护隔离电路的主要作用是切换笔记本电脑的供电方式，选择是采用电源适配器供电还是采用可充电电池供电，并提供一定的保护功能。
切换笔记本电脑的供电方式是指，当笔记本电脑有电源适配器供电且正常时，保护隔离电路会选择由电源适配器为笔记本电脑的主板输送供电。
当没有电源适配器供电接入或电源适配器供电异常时，保护隔离电路会选择由笔记本电脑的可充电电池供电。
笔记本电脑的保护隔离电路通常由场效应管、电阻器、电容器、三极管、充电控制芯片等电子元器件组成。
保护隔离电路的供电切换功能主要通过电路中的场效应管等电子元器件的开关功能实现。
场效应管等电子元器件具有在导通时允许电流通过，在其截止时不允许电流通过的特性。
利用场效应管等具有开关功能的电子元器件的这一特性，再通过电路中充电控制芯片的控制作用，便可实现保护隔离电路的供电切换功能。
保护隔离电路中的充电控制芯片除了具有控制场效应管等电子元器件导通与截止的功能外，还具有监控、检测电路中电压和电流是否正常的功能。
当外部输入供电异常时，保护隔离电路会切断输入供电，从而达到保护后级电路的作用。
不同厂家和型号的笔记本电脑，其保护隔离电路在设计上有一定的区别，上述只是其基本原理，而在笔记本电脑的故障检修过程中，应根据电路图做更进一步的具体分析。
（2）充电控制电路充电控制电路也是笔记本电脑主板供电电路的重要组成部分，其主要作用是将电源适配器的输入供电转换为可充电电池的充电电源。
笔记本电脑充电控制电路的核心元器件是充电控制芯片，其控制着笔记本电脑可充电电池的充电过程。
笔记本电脑的充电控制电路通常由充电控制芯片、场效应管、电容器、电感器以及电阻器等电子元器件组成，其属于开关稳压电源电路。
充电控制电路中的场效应管接受上级电路的供电，而充电控制芯片可以控制电路中场效应管的导通和截止。
电感器在电路中主要起到储能的作用。
电容器在电路中主要起到滤波的功能。
充电控制电路对电源适配器的输入供电进行转换之后，输出笔记本电脑可充电电池在充电时所需要的电压和电流。
同时，充电控制芯片还可以对充电过程进行检测和监控，防止可充电电池损坏。
笔记本电脑的保护隔离电路和充电控制电路出现问题，将导致笔记本电脑不能正常开机启动、可充电电池不能正常充电等故障。
2．电路分析充电控制芯片是笔记本电脑保护隔离电路和电池充电控制电路的核心，对整个电路的工作过程具有检测、控制等作用。
下面以ISL6251充电控制芯片为例，具体阐述笔记本电脑保护隔离电路和充电控制电路的基本工作原理。
ISL6251充电控制芯片是一款高度集成的电池充电控制器，其不仅可以控制笔记本电脑的电池充电过程，还能够通过控制外部连接的场效应管实现切换电源适配器和可充电电池两种供电的功能。
ISL6251充电控制芯片具有精确的充电电流限制功能，其充电电压精度可达到±0.5% （-10℃～100℃，从而保证电池充电过程的安全性，并延长可充电电池的使用寿命，如图1所示为ISL6251充电控制芯片的引脚图和内部功能框图。
ISL6251充电控制芯片被广泛应用于笔记本电脑主板的保护隔离电路和充电控制电路中，如图2所示为以ISL6251充电控制芯片为核心的笔记本电脑保护隔离电路和充电控制电路的电路图。
如图2所示，电路中的场效应管PQ6和场效应管PQ34在电路中主要起到供电切换功能。
当有电源适配器插入且正常时，场效应管PQ6导通，笔记本电脑的主板由电源适配器供电。
当没有电源适配器供电或电源适配器供电不正常时，场效应管PQ34导通，笔记本电脑的主板由可充电电池供电。
ISL6251充电控制芯片第19引脚和第20引脚连接电路中的电阻器PR152，用于检测电源适配器的输入电流是否正常。
ISL6251充电控制芯片的第14引脚和第17引脚连接电路中的场效应管PQ31和场效应管PQ29，通过输出驱动控制信号控制这两个场效应管的导通和截止。
而场效应管PQ29的供电则来自电源适配器的输入供电。
电感器PL5在电路中主要起到储能的作用。
电容器PC 103、PC 105、PC 106在电路中主要起到滤波功能。
ISL6251充电控制芯片的第21引脚和第22引脚连接电阻器PR151，主要用于检测电池的充电电流是否存在异常。
电源适配器的输入供电经过充电控制电路中的场效应管、电感器和电容器的供电转换后，为可充电电池充电，整个过程由充电控制芯片控制。
1.3待机电路和系统供电电路工作机制1．基本知识（1）待机电路笔记本电脑的待机电路是笔记本电脑在待机状态下，能够提供3.3V和5V供电的主板供电电路。
当笔记本电脑的主板有电源适配器或可充电电池接入时，待机电路就已经开始工作。
待机电路将保护隔离电路输出的十几伏供电转换为3.3V和5V的待机供电，输送给主板上的芯片组、EC芯片、主机电源开关键等各种需要待机电压的芯片、电路和相关设备，为笔记本电脑的开机做好准备。
常见的待机电路可由线性稳压器芯片、电容器和电阻器等电子元器件组成，也可以由电源控制芯片、场效应管、电容器、电感器和电阻器等电子元器件组成。
在待机电路的设计上，不同厂商和型号的笔记本电脑也是有一定区别的，在具体的笔记本电脑检修过程中，可根据故障笔记本电脑的上电时序判断、分析其待机电路的构成及其输出的供电。
笔记本电脑的待机电路是笔记本电脑能够正常启动的基础，在很多笔记本电脑的检修过程中，都需要首先对待机电路进行检测，以确定故障原因的范围。
所以，掌握待机电路的工作原理是十分重要的。
（2）系统供电电路笔记本电脑的系统供电电路也是笔记本电脑主板上十分重要的供电转换电路，与待机电路不同的是，系统供电电路是在笔记本电脑开机过程以及运行过程中，为笔记本电脑的各种芯片、电路以及相关硬件设备提供3.3V和5V的供电。
笔记本电脑的系统供电电路开始正常工作后，会将保护隔离电路输送的十几伏供电转换为3.3V和5V的系统供电。
笔记本电脑主板上的很多芯片、电路和相关设备都需要这两种供电才能正常运行。
笔记本电脑的系统供电电路通常采用开关稳压电源电路，其主要由电源控制芯片、场效应管、电容器、电阻器和电感器等电子元器件组成。
一台笔记本电脑的待机电路和系统供电电路的关系是十分密切的，在很多情况下都需要先认清待机电路的结构和原理，才能进一步分析该笔记本电脑的系统供电电路。
笔记本电脑的待机电路和系统供电电路是笔记本电脑的开机过程和正常运行的基础，这两种电路内的电子元器件损坏或出现虚焊、脱焊等问题时，通常会造成笔记本电脑不能正常开机启动以及自动重启等故障。
2．电路分析（1）线性稳压电源型的待机电路如图3所示为LP2951和G913两个线性稳压器组成的笔记本电脑待机电路图。
从保护隔离电路输出的十几伏供电DCBATOUT由线性稳压器LP2951的第8引脚输入，经过芯片内部电路的转换后，从其第1引脚输出名为5V AUX S5的5V待机供电，提供给笔记本电脑在待机状态下需要5V待机电压的芯片、电路和相关设备。
5V AUX S5的5V待机供电输出后，会通过线性稳压器G913的第3引脚进入该芯片内部，经过线性稳压器G913内部电路的转换后，会输出一个名为3D3V AUX S5的3.3V待机供电，提供给笔记本电脑在待机状态下需要3.3V待机电压的芯片、电路和相关设备。
从电路图中可以看出，待机电路将保护隔离电路提供的十几伏供电转换为5V和3.3V的待机供电，整个转换过程的核心是电路中的线性稳压器。
同时也可以看出，线性稳压电源类型的待机电路结构简单，而且所需的电子元器件数量非常少。
（2）开关稳压电源型的待机电路和系统供电电路ISL6237电源控制芯片是一款多功能、高集成和高效率的电源控制芯片，被广泛应用于笔记本电脑主板的供电电路中。
