590控制器调试说明

合集下载

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤目录型号说明2操作面板的使用3接线41、主回路接线42、控制端子接线53、查看控制端子配置7默认控制端子基本接线8必要的修改参数10浏览内部设置11系统菜单目录13通电运行15中英文对照报警说明16附录参数表24一、型号说明担号变・t1WMJ^iSr59OP■590—4<?EK."T>zt>■-■|r-^.^=0■I JI _1jn-,凹他#t 磷卑oe JS*4dr 出电握-屉处值运牛竝曰r 丼为坦剩叮产皿蚣肛酋»n ]咗=1牛上L .CHI 壬占=1m A004O-4OA-0070-7OA <3110-]10A,盯15*二卩占启扎01ac»=L 8UA.□2:70=27U-A C380-S80A .OSOO-MIO-A25=725A.O 呂申"■呂3-OAdSOC»~SOO/k1」580—158O/\LZC»e>-1■1■Pg 宀卫二!M-卫二仙几・27<JIJ —27-UUA应翘心己皱脸•1口社i*ft 电i 旦叛血小 220O LC 22OV f±30*i>g ■创血 500(He500V <士JO^.,Nl/石CHz sew IMJC &OOV <±]i>^i.J 50L '«JHZ rIXiJr-Kj 4*5>占閒SDOicrfi.^nv r ±ECF^)<IJi l-C 炎'屯>-1•=*i!目他報m 连i ■內总LW :日:包齐q 4备以总fJLMirr 帜坦站在饰£扭而〉较备M*勒金证出kHIr 琴挤05CK1_(J4剧叫却用户用必rfj-」-HA.「比曲业工曲IM-讨鼓1食冷第三位揪件舉号aJh :准<[P20->的悍卩・面战越從 第到仇操作平白 0-尢燥tv T 吿 etui:5 ■»•円血『杓确址阳严帕界Jfrii/i.VUK-& ]-R=SiiFi-OEt-=Lfr v^i K 参nl 」IdFU [嗣好丁-谢7sp-1'if^i^Lft (爭也冃」IJK 务F 唧:iJT=止:比利带£⑥邑冃扌门IDA 务TMIO斥■•+.億了布JW :忙选的丘蹴类理鞘垃呢cjL'ii-^^/r-■+?<■(>>RAM =lllfl^.屯缶EMV =^P4HS t侍遥捜刑1EWP-^i^S 1卿科丸泮艸维一仃:逸、丨战璃比导汀雏一I :选!744*•叫僅・」:荷別•韋T MW?麺貳段罠裁的辿顾口=卫柞瑚锻邃J 嗯 E i W-EIAS<-11/l^.ic 如硕屮1吱期<RS46^il ) FROF=pTDrLbUN 切说 LJNK-IJNK L 糙粘1佛垃 H••it三卷牛宇徇堰电了辅助电浙o=z ■J^iH :W'U^S 1J s i^J 23tov 111;r^ro^t ]5筑歸HE *典宥人:1i 磺A.旳杂型豁4眄115=110V 崔U 22ty\'<11;lflT^.J-S0/MIH.ZZZ4>=ZZU¥i'J 244FV |正琵10%>A-S:-*-三位牛宁鞫规世『特祇工繰选戊羽川=從有牛卜轴i 选宜1二、操作面板的使用。

590控制器的设定及调整

590控制器的设定及调整

590控制器的设定及调整(一)一.电枢额定电压设定:由电压切换4段开关设定220V DC)②修正参数ARMATURE V CAL值(1.0227,因为225÷220=1.027)二.电枢额定电流设定:电枢电流是由3个10段切换开关完成设定的,每个切换开关分别代表百、十、个,设定时根据电枢的额定电流减1来设定。

(例如:额定是200A,设定199A)三.磁场额定电流设定:磁场电流也是由3个10段切换开关完成设定的,每个切换开关分别代表十、个、小数,根据额定励磁电流来设定。

四.测速发电机种类设定:由SW4设定为交流或直流测速发电机五.测速发电机反馈电压值设定:有SW1~SW3设定。

590控制器设定操作步骤(二)初开机,请先确认电机与负载脱离⑴检查交流电压变动范围小于±10%⑵调整外部速度指令为0V⑶电流参数设定成:SETUP PARAMETERS::CURRENT LOOP::CUR LIMIT/SCALER::0.00%⑷检查磁场①界面设定板的磁场电流设定成额定电流②磁场线圈接电流表,测量磁场电流③控制器起动,观察电流表的电流④设定磁场控制模式,电压控制或电流控制磁场电流控制:模式选择:SETUP PARAMETERS::FIELD CONTROL::FLD CTRL MOOE IS::CURRENT CONTROL注意:有弱磁,必须设为此模式。

磁场电流修正至额定电流:参数范围:(范围:0.9800~1.1000,预设值1.0000)SETUP PARAMETERS::CALIBRATION::FIELD I CAL::_____注:冷机时,测量的磁场电压会略低于额定电压。

590控制器简介(三)信息可以通过目录式菜单结构获得并显示出来,无需查阅操作手册或参考编码表达式。

所有功能及显示均可用四个功能按键设置和获取,菜单目录包括:1.诊断2.参数设定3.报警状态4.参数存储5.串行口6.系统组态7.口令保护驱动装置的参数〔入电机转速,电流等〕直接用数字清晰的显示出来。

590直流调速器中文操作说明书

590直流调速器中文操作说明书

590 直流调速器中文操作说明书590+直流调速器中文操作说明书欧陆传动系统有限公司590+系列直流数字式调速器产品手册HA466461U002,第一版与5.x版本软件兼容欧陆传动系统有限公司,2001年版权版权所有。

本文件的任何部分均不得存储在可恢复系统中,或者,未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。

尽管已竭尽所能来确保本文件的精确性,但是,仍然有可能在不予通知的情况下对本文件进行修正或者补充,因此而产生的损坏,伤害及费用,欧陆传动系统有限公司将不予承担任何责任。

590+系列直流数字式调速器保修欧陆传动系统有限公司担保,按照欧陆传动系统有限公司IA058393C标准销售条款,自交货之日起12个月内,本产品在设计、材料与工艺方面无任何瑕疵。

欧陆传动系统有限公司保留在不予通知的情况下对本文件内容以及产品规格进行更改的权利。

590+系列直流数字式调速器安全信息要求重要事项:在安装本设备以前,请仔细研读该安全信息。

目标用户本手册是提供给需要对手册中讲述的设备进行安装、配置或维修,或者进行其它任何相关操作的所有人员使用。

本信息的目的在于强调安全事项,并使用户能够最大限度地从该设备中受益。

下表是关于设备如何安装和使用的详细情况,请填写完整,以备将来参考之用。

应用领域本设备用于通过使用直流电压用做工业电机的速度控制。

人员要求本设备的安装、操作与维护工作应该由有资格的人员来完成。

有资格的人员指具有相应技能,并熟悉所有安全要求及确定的安全操作实践,熟悉本设备的安装过程、操作与维护以及全部相关危险性的人员。

590+系列直流数字式调速器安全信息危及生命安全。

如不遵守下面的规定,则有可能导致触电危险。

根据国际电工委员会(IEC)61800,3的要求,本产品属于限制销售级别的设备。

在局部环境下使用时,本产品可能产生无线电干扰,在此情况下,用户可能需要采取适当的措施。

590系列数字直流式调速器中文说明书

590系列数字直流式调速器中文说明书
590 系列数字直流式调速器中文说明书
调速器概述
如何工作 用简单术语讲,调速器就是使用控制环(一个内部的电流环和一 个外部的速度环)来控制直流电机。这些控制环在应用框图里可以看 到。框图显示了调速器所有的软件接口关系。
使用操作平台,你能选择调速器所使用的控制环中的两者之一; ▲电流环 ▲速度环(默认) 为了调速器更有效的控制,通常提出一个电流和速度反馈信号给 一个相应的环。电流反馈传感器是内置式的,然而速度反馈直接是电 枢感应电路提供(默认),或有模拟测速发电机、编码器提供,或将 微测速器连接到相关的任选面板来进行。
LINK=LINK(链路)协议
*** 三位个字符规定了辅助电源
0=不同辅助电源 115 到 230V(正负 10%)
8
50/60HZ(只有大于 165A 的驱动器才可以) 115=110V 到 220V(正负 10%)50/60HZ
220=220V 到 240V(正负 10%)50/60HZ
590 系列数字直流式调速器中文说明书
电机通风扇电路断路 器
590 系列数字直流式调速器中文说明书 FI1 FI2 F+ F- M1 M2 M3
L N 3 4 TH1 TH2
励磁桥励磁桥 FI1 FI2L1 L2FI1 FI2L1 L2
有 配装针插头
配装针插头 跳线选择外部励磁跳线选择内部励磁
内部电机励磁(此板的“默认”配置)
当三相电源连接到 L1/L2/L3 时,电机励磁输出端子 F+和 F-被激 发。
590 系列数字直流式调速器中文说明书
单相变压器来进行。L1 必须接到 FL1,L2 必须接到 FL。
外部励磁电源现在可以连接,电源回复到驱动器。 电源板—PCB 基准 385851(180A&270A) 这块电源板(印有上面的号码)能被改变作为内部电机励磁电源 或外部 的电机励磁应电源。

590G系列直流数字式调速器说明书

590G系列直流数字式调速器说明书

航空航天环境控制 机电 过滤流体与气体处理 液压 气动过程控制 密封与屏蔽直流驱动器 产品样本-590G590G系列直流数字式调速器简介590系列调速器由相关的控制元件组成,用合适的外壳封装后提供给用户。

该装置输入标准的三相交流电,范围在110V到500V之间。

适用于控制他励直流电机或者永磁直流电机,为电枢和励磁绕组提供可调节的直流电压和电流。

该装置设计有安装孔,适用于简单和经济型的盘柜安装,插拔式连接件方便元件的安装和移除。

控制回路与电源回路完全隔离,这样简化了系统内控制器之间的连接,提高了操作者的安全性。

电路可自动调整来适应电网频率在45-65Hz之间变化,它对来自电网的干扰有很强的免疫力。

控制和通讯590G调速器由一个32位微处理器控制,提供以下先进性能:•复杂的控制算法简单的模拟电路无法实现•软件可配置的控制回路建立在标准的软件模块基础上•串口通讯连接其他驱动或电脑,用于更先进的系统技术指标功率配置590G四象限可逆;2个全控三相晶闸管桥591G两象限非可逆;1个全控三相晶闸管桥晶闸管控制可变磁场供电电枢电流额定值((Adc)电枢电流额定值35A过载能力150% 30秒;200% 10秒电枢电压电枢电压----Vac×1.2交流电源电压((Vac)50/60Hz交流电源电压110到500V交流—标准产品励磁电流10A励磁电压电枢---Vac×0.9环境0—45℃温度升高1℃,降容1%有效海拔500米以上,每升高200米,降容1%,最高到5000米,500米以下,正常使用。

保护措施• 高能MOV’s • 过流(瞬间)• 过流(反时限) • 励磁故障• 速度反馈故障• 电机过温• 晶闸管散热块过温故障(强迫风冷装置) • 晶闸管"触发" 故障• 晶闸管缓冲网络 • 零速检测• 停滞逻辑• 堵转保护输入/输出模拟输入(5路12bit带符号输入,带有短路过压保护)1路电流给定(-10V--- +10V)4路可自定义模拟输出(3路10bit输出,带有过压保护)1路电枢电流输出(-10V--- +10V或0V-10V)2路可自定义数字输入(9路输入—最大24V,15mA)1路可编程停车1路惯性停车1路使能信号1路开始/运行5路可自定义数字输出(3路输出—24V(最大30V)100mA,带短路保护)3路可自定义参考电源0-- +10VDC0-- -10VDC0—24VDC速度反馈类型::速度反馈类型电枢电压反馈—标配直流测速发电机反馈编码器反馈类型::通讯通讯类型类型RS485/RS422Profibus-DP机械安装选件卡件卡::共两种速度反馈卡,直流测速发电机反馈卡订货号为:AH500935U001编码器反馈卡订货号为:AH387775U001共两种通讯选项卡,RS485/RS422通讯卡订货号为: AH385826U001Profibus-DP 卡的订货号为: AH467328U001额定电流(A ) 型号型号整体尺寸整体尺寸固定中心固定中心 AB C D E1E1 3535590G/591G 590G/591G250415180200400尺寸单位为毫米交流进线电抗器安装尺寸滤波器外部交流电源(RFI )滤波器交流电源滤波器和电抗器部件型号,符合EN55011 Class A 的要求。

590说明

590说明

590直流控制器的使用说明1 接线端说明原理图,请仔细查阅。

2 设定参数键说明在面板上方有四个键一个上升键,一个下降键,作用是选择菜单和更改。

参数使用。

E为退出键,M为进入进键,作用是进入和退出菜单时用。

在面板下方的键用于面板控制电机工作非PLC控制。

且须将C5,C9短接/。

面板上L/R键便是面板操作与外部操作的切换键。

切换后590不受PLC控制请别忘切换来。

上升下降键是用于加减速时使用绿键为起始键,红键为停止键。

3菜单说明按M键显示MENU(菜单)按M显示DLAGNOSTICS(诊断)再按M进入DLAGNOSTICS(诊断)菜单的子菜单SPEEDDEM AND速度给定。

按下降键数直至ANIN3(A4)再M便进入ANN3(A4)子菜单可以观察到A4端的电压。

按E键便退出ANIN3(A4)菜单按下降键次数直至AN0UT1(A7)子菜单可以观察到A7端的电压按E便退出ANOUT1(A7)菜单。

再按E便退出DIAGNOSTICS(诊断)此菜单按下降键至SETUP PARAMETERS(参数设定)主菜按M进入后显示RAMPS(斜率)分菜单再按M便显示RAMP ACCELT TIM(加速时间)再按M 便进入按上升下降来更改加速时间(一般3S)按E键退出RAMP DECL TIME(加速时间)菜单。

再按M键进入按上升下降键来更改减速时间(一般3S)按E键退出RAMP DECL TIME(减速时间)菜单再按E便退出RAMPS(斜率)菜单按下降键至显示FIELD CONTROL(磁力控制)按M便显示FIELD ENABLED(励磁启动)再按M便进入按上升下降键至ENABLED(启动)按E 退出FIELD ENABLD(励磁启动)菜单按下降键显示FLD。

CTRL MODE(励磁控制模式)菜单按M进入按下降键至VOLTAGE CONTROL(电压控制)按E退出按下降键至FLD VOLTAG VARS(励磁电压变量)菜单按M进入显示FLD VOLTS RATIO(励磁电压比率)菜单按M进入按上升下降键调整到来40%到点50%左右,作用是将励磁电压值控制在职150V至160V左右。

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。

面板示意图三、接线1、主回路接线(1)L、N(辅助电流输入。

作为控制器控制电源输入)端子接AC220V 为控制电路供电。

(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。

(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。

(4)F+、F- (励磁输出。

F-为负,F+为正。

)接励磁端口。

上述端子一般分布图2、控制端子接线。

(1)、模拟端子A1 零伏电位,与 B1、C1 同电位,与地线隔离。

A2 模拟输入 1。

默认功能为速度输入,可修改。

A3 模拟输入 2。

默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。

C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。

A4 模拟输入 3。

默认功能为斜坡速度输入,可修改。

A5 模拟输入 4。

默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。

C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。

可修改。

A6 模拟输入 5。

默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。

A7 模拟输出 1。

默认功能为速度反馈输出,可修改。

A8 模拟输出 2。

默认功能为速度给定输出,可修改。

A9 模拟输出 3。

默认功能为电流反馈输出,不可修改。

(2)数字端子B5 数字输出 1,默认功能为电机零速检测,当电机零速时为高态(+24V 输出),当电机运转时为低态(0V 输出)可修改。

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤第一步:检查设备和工具确保调试过程中需要使用的设备和工具准备齐全并处于正常工作状态。

这包括直流调速器、电缆、控制台、电流表、电压表、示波器等。

第二步:连接设备使用正确的电缆将直流调速器与电源和电机连接起来。

确保连接的牢固可靠,避免因松动而影响调试效果。

第三步:检查电源在正式调试前,需要先检查电源情况。

确保电源线路的连接正确,电源电压稳定,并且能够满足直流调速器的要求。

第四步:校验和设置参数使用控制台或计算机连接直流调速器,并校验和设置相关的参数。

这些参数包括电机的额定电压、额定电流、速度控制模式等。

第五步:逐步加速电机将电机连接到直流调速器后,先将控制台或计算机设置为低速模式。

通电后,逐渐加速电机,观察其运行状况和速度控制效果。

如有异常情况,需要及时停止调试和排查故障。

第六步:调整PID参数第七步:检查输出电压和电流在调试过程中,需使用电流表和电压表等仪器,实时监测输出电压和电流的波动情况。

如有突变或超出范围的情况,则需要停止调试并检查设备和线路是否正常。

第八步:进行负载测试在完成基本的调试后,可以进行负载测试,以测试直流调速器在不同负载条件下的性能表现。

通过监测输出电流和电压的变化,检查直流调速器的响应速度和控制精度。

第九步:记录和分析数据在调试过程中,需要详细记录各项参数和测试结果,并进行数据分析。

这有助于后续的故障排查和性能优化。

第十步:整理设备和现场调试完成后,需要整理设备和现场。

检查设备连接是否牢固,线路是否整齐,并保持现场的清洁和整洁。

以上步骤仅为调试欧陆590直流调速器的基本步骤,具体的调试过程可能因设备型号、厂家要求等而有所不同。

在进行调试前,一定要详细阅读设备的使用手册和相关资料,以确保操作的正确性和安全性。

欧陆590驱动器的调试方法与应用技巧

欧陆590驱动器的调试方法与应用技巧
驱 动 器 上 的 应 用技 巧
电流 控制 与 电压控 制 都 是驱 动 器对 电机进 行 驱 动 的不 同 的方 式 。
2 1 电压控 制 .
( )DgI 4O tu C 1 i nC upt 4系 统本来 用 做点 动输 入 , 其连到 [6 ] 上 升/ 降中 的上升 输 入 ) 作 为 将 21 ( 下 ,
在 于线 路简单 、 置方 便 , 机 可 以得 到 一个 平 滑 的 设 电 控制 效果 ; 模拟信 号 容 易受 到 外 部 干扰 , 一 些 干 但 在 扰 大及 线路 比较长 的场所 就会影 响控制 效果 , 同时 电 位器 控制方 式不能 在两 个 或 两个 以上 的 地方 进 行 多 点 同时控制 , 但数 字控制 中 的按钮 控制 方式 可 以解 决
输入 1A ) ( 2 组态 成 张 力设 定 值 等 功 能 。模 拟输 入 2 ( 3 的功用 是 辅 助速 度 设定 值 或 电流 , 的是 同一 A) 指 输 入端 的输入值 通过 系统 的不 同设 置 可作 为速 度 设 定值输 入 , 可作 为 电流设 定 值 输入 , 又 系统 默 认 是 通
小。A 、 8 7 A 都可组态输 出值。 D 、6 5 D 是驱 动器合闸主接触器的输出 , 主要是 控制主接触器的吸合。在安全方面 D 、 6与主接触 5D 器 的 线 圈 之 间不 能 串接 任何 其 他 的触 点 , 5 D D 、 6使 用的是驱动器 内部 电源 , 功率有 限, 在主接触器线 圈 功率大于其额定功率时就要用到中间继电器 ; 在电压 不相 同时也 要用 到 中间继 电器 。在 c 3合 闸 ,5为 高 c 态时 ,5 D 才有输 出, D 、6 两者缺一不可。D 、 6之间 5D
1 速度仪校准板与 电机转速的关 系

欧陆590直流调速器使用方法

欧陆590直流调速器使用方法

过 了报警 值 。时 间长于设定 值 :过 电流跳 闸 ( V R I O E
T I )电流 反馈 值超 过额定 电流 的2 0 RP : 8%。
TTN ( O U E 自动 ) 单 . O F改 为 O 然 后 操 作 控 制 器 菜 将 F N. 的“ 动/ 行 ” C 启 运 端 3使 主 接 触 器 闭 合 . 速 器 的 R N灯 调 U
电枢 电压 设 定 通 过 面板 上 四个 拨 码 开关 进 行 选 择 。 电压 选 择 范 围 1 0 5 5 5 ~2V
1 E r 9 直 流 调 速 器 相 关 数 据设 定 u o5 0
1 . 参数快 速 设置 1
参 数 设 置 : 电开 机 按 M 键 出 现 DA N S I 通 I G O TS后 , 按 向下 键 头 找 到 S TU A A T R ( 定 参 数 )按 E PP R ME E S 设 , M 键 进 入 菜 单 . 向下 键 找 到 FE D C N R L 励 磁 控 按 IL O T O (
C E 编 码 反 馈 ) 选 择 反 馈 方 式 是 根 据 所 选 的 配 件 板 OD R( .
及 实 际 电 机 使 用 的 反 馈 方式 : E 键退 出 按 参 数保 存 : M 键 直 到 出 现 DA N S S 诊 断 ) , 按 IG O T ( 后 按 向上 的键 头 找 到 P R ME E A E( 据 )按 M 进 A A T RS V 数 ,
入, 然后 按 向上 键头 . 数 自动 保存 按 E键一 直退 到 底 参 电 流 环 自动 调 谐 步 骤 : 动 去 掉 电机 的 励 磁 . 电 手 为
机做 一 次 自动 调 节 。如 果 是 内部 励 磁 . 不 用 去 掉 励 磁 则

欧陆直流调速器调试步骤

欧陆直流调速器调试步骤

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。

面板示意图三、接线1、主回路接线(1)L、N(辅助电流输入。

作为控制器控制电源输入)端子接AC220V 为控制电路供电。

(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。

(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。

(4)F+、F- (励磁输出。

F-为负,F+为正。

)接励磁端口。

上述端子一般分布图2、控制端子接线。

(1)、模拟端子A1 零伏电位,与 B1、C1 同电位,与地线隔离。

A2 模拟输入 1。

默认功能为速度输入,可修改。

A3 模拟输入 2。

默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。

C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。

A4 模拟输入 3。

默认功能为斜坡速度输入,可修改。

A5 模拟输入 4。

默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。

C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。

可修改。

A6 模拟输入 5。

默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。

A7 模拟输出 1。

默认功能为速度反馈输出,可修改。

A8 模拟输出 2。

默认功能为速度给定输出,可修改。

A9 模拟输出 3。

默认功能为电流反馈输出,不可修改。

(2)数字端子B5 数字输出 1,默认功能为电机零速检测,当电机零速时为高态(+24V 输出),当电机运转时为低态(0V 输出)可修改。

590控制器的设定及调整

590控制器的设定及调整

590控制器的设定及调整(一)一.电枢额定电压设定:由电压切换4段开关设定220V DC)②修正参数ARMATURE V CAL值(1.0227,因为225÷220=1.027)二.电枢额定电流设定:电枢电流是由3个10段切换开关完成设定的,每个切换开关分别代表百、十、个,设定时根据电枢的额定电流减1来设定。

(例如:额定是200A,设定199A)三.磁场额定电流设定:磁场电流也是由3个10段切换开关完成设定的,每个切换开关分别代表十、个、小数,根据额定励磁电流来设定。

四.测速发电机种类设定:由SW4设定为交流或直流测速发电机五.测速发电机反馈电压值设定:有SW1~SW3设定。

590控制器设定操作步骤(二)初开机,请先确认电机与负载脱离⑴检查交流电压变动范围小于±10%⑵调整外部速度指令为0V⑶电流参数设定成:SETUP PARAMETERS::CURRENT LOOP::CUR LIMIT/SCALER::0.00%⑷检查磁场①界面设定板的磁场电流设定成额定电流②磁场线圈接电流表,测量磁场电流③控制器起动,观察电流表的电流④设定磁场控制模式,电压控制或电流控制磁场电流控制:模式选择:SETUP PARAMETERS::FIELD CONTROL::FLD CTRL MOOE IS::CURRENT CONTROL注意:有弱磁,必须设为此模式。

磁场电流修正至额定电流:参数范围:(范围:0.9800~1.1000,预设值1.0000)SETUP PARAMETERS::CALIBRATION::FIELD I CAL::_____注:冷机时,测量的磁场电压会略低于额定电压。

590控制器简介(三)信息可以通过目录式菜单结构获得并显示出来,无需查阅操作手册或参考编码表达式。

所有功能及显示均可用四个功能按键设置和获取,菜单目录包括:1.诊断2.参数设定3.报警状态4.参数存储5.串行口6.系统组态7.口令保护驱动装置的参数〔入电机转速,电流等〕直接用数字清晰的显示出来。

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。

面板示意图三、接线1、主回路接线(1)L、N(辅助电流输入。

作为控制器控制电源输入)端子接AC220V 为控制电路供电。

(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。

(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。

(4)F+、F- (励磁输出。

F-为负,F+为正。

)接励磁端口。

上述端子一般分布图2、控制端子接线。

(1)、模拟端子A1 零伏电位,与 B1、C1 同电位,与地线隔离。

A2 模拟输入 1。

默认功能为速度输入,可修改。

A3 模拟输入 2。

默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。

C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。

A4 模拟输入 3。

默认功能为斜坡速度输入,可修改。

A5 模拟输入 4。

默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。

C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。

可修改。

A6 模拟输入 5。

默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。

A7 模拟输出 1。

默认功能为速度反馈输出,可修改。

A8 模拟输出 2。

默认功能为速度给定输出,可修改。

A9 模拟输出 3。

默认功能为电流反馈输出,不可修改。

(2)数字端子B5 数字输出 1,默认功能为电机零速检测,当电机零速时为高态(+24V 输出),当电机运转时为低态(0V 输出)可修改。

590原装调速器参数快速设置说明

590原装调速器参数快速设置说明

590原装调速器参数快速设置说明欧陆590面板显示FIELD FAILED报励磁故障维修欧陆590面板显示FIELD FAILED报励磁故障维修,欧陆590维修在于分析它的控制电路、以及获悉590调速器的应用机能,并能避免常见故障的泛起与排除。

一、电压反馈控制电压反馈是通过丈量励磁端电压作为控制励磁端电压的反馈量,通过它能恒压励磁端电压,但不能恒电流,因此不能恒定励磁磁场,对电机的控制不是很理想。

在590中励磁控制方式选择了“电压控制”,励磁弱磁启动会被系统自动锁定,不会启动。

二、电流反馈控制电流反馈是通过丈量励磁电流作为控制励磁电流的反馈量,通过它能恒流励磁电流,此方式可以很好的恒定励磁磁场。

在590中励磁控制方式选择了“电流控制”,励磁弱磁启动选择“启动”,电机就可以运转在弱磁街段。

1、欧陆590维修之OVERSPEED超速报警 :速度反馈超过额定速度的125%启动报警,故障多在丢失速度反馈信号。

如,模拟测电机损坏,断线,接线反等。

2、欧陆590维修之MISSING PULSE丢失脉冲报警 :六脉冲电枢电流波形丢失一个脉冲,在电机负载超过1.5倍DISCONTINUOUS(断续点)值时,启动报警。

故障原因多为:谐波干扰,触发板故障,插头松动,可控硅损坏。

3、欧陆590维修之FIELD OVER I励磁过电流报警:电机励磁电流超过校准值120%启动报警,故障原因:电路板励磁触发故障,控制回路调谐不良,电机励磁线圈故障。

4、欧陆590维修之HEATSINK TRRIP散热器过热报警 :调速器的散热器温度太高。

5、欧陆590维修之THERMISTOR外接热敏电阻报警 :电机温度太高。

即接线端子C1、C2开路。

6、欧陆590维修之OVER VOLTS (VA)过电压报警 :电枢电压接线松动,接线错误,励磁电压设置错误,励磁电流回路、弱磁反电势回路、速度环调节不良,都会泛起过电压报警。

7、欧陆590维修之SPD FEED BACK速度反馈报警 :速度反馈和电枢电压反馈之间的差值大于“速度反馈报警电平”的值。

590调机步骤

590调机步骤

590调机步骤:1、励磁调试:590上控制电源,先把励磁的控制方式改为电压控制(默认是电压控制),把电压比率从较小开始,一般可以从20%开始;在确认励磁线与电枢线接正确,控制端子线接线正确,速度给定电位器降为零后,合闸启动590,这时励磁电压会以380V×20%=76V的电压加到电机励磁线圈上,此时,把电压比率慢慢的加大,一直加到电机的励磁额定电压的90%,例如,额定励磁电压为180V就加到40%左右,从万能表上可以看到电压很平稳的慢慢加大380V×40%=152V,电压显示很平稳不会中跳动,表明一切正常。

正常之后,分闸停止590,把是电压比率调为额定励磁电压对应的比率,把励磁控制方式改为电流控制,把电流调为励磁的额定电流。

再次合闸启动590,能看到励磁电流慢慢的加到额定电流,从诊断中,励磁电流给定与励磁电流反馈相差不到0.1%,励磁触发角在1-2角度内变动,表明励磁电流控制正常。

完成励磁调试,分闸停止590。

保存参数。

2、电枢调试:上590控制电源,先把励磁调置为禁止,把590的输出电流调为电机电枢额定电流的30%,把电流极限参数设置为20%,电流限幅设置为0%,速度环的反馈方式选为电压反馈;在确认励磁线与电枢线接正确,控制端子线接线正确,速度给定电位器降为零后,合闸启动590。

此时,先从诊断中看速度反馈是否有数值,正常数值应为0%,如有一不停变化的值在里面,表明反馈有零飘,这种原因多数是地线没有接好,检查地接是否接好,对地电阻是否达到要求(不大于8欧母);然后,再加10%的速度给定,但电机不会转动,因为没有给出励磁,电流限幅为0,从诊断中应看到有100%的电流给定,电流反馈为0,这时表明590启动正常;此时,再回到电流环里的电流限幅里,从0%慢慢的加上来,一直加到20%,对应电流极限中的20%,这时从电流表中能看到电流慢慢的加大,从电抗器传出电流流过的声音,在诊断中对比电流给定与电流反馈,相差不能超过5%(在没有做电流自整定之前这个值会大点)。

590参数设置步骤

590参数设置步骤

7.按E1次,↓2次M1次进入
FLD.CTRL MODE (励磁电压比率)设为:47.4%
6.按E1次,↓ M各1次进入
FIELD CURRENT (励磁电流)
4.按E1次,↓ M各1次进入 NOM MOTOR VOLTS (电机电压)改为440V
5.按E1次,↓ M各1次进入 ARMATURE CURRENT
14.按↓2次M1次, 进入
DESTINATION TGA,改为1.8 (龙门可逆修改) 2.620(生产线可 逆修改)不是可逆 装置可跳过这步!
12.按E3次↓ 1次M1次,
进入 DIGITAL INPUTS
13.按↓3次M1次进 入DIGIN 2 (C7)
18.按E4次M2次进入 CONF次改为 DISABLED
20.按E3次↓1次M1次,进 入PARAMETER SAVE
(参数保存)
21.按↑1次保存,按E退回到开始画 面
(额定电流)
9.按E2次, ↑2次M1 次进入,SYSTEM
(系统)
10.按↓ M各1次,进入 CONFIGURE I/O
11.按↓ 2次M1次,进入 ANOUT 1 (A7)
!注:同时按上下箭头时送电是回复工厂值.
17.按↑1次,M1次进 入INVERTED 按 ↑1次改为TRUE (生产线时修改,
1.按M 2次进入MENU
590装置设置步骤
2.按↑1次,M1次进入
CONFIGURE DRIVE (调速器配置)
3.按M1次进入CONFIGURE ENABLE 按↑1次改为 ENABLED (允许)
8.按E1次,按↓3次 M1次 进入,SPEED FBKSELECT (速度反 馈选择)改为:1.ARM VOLTS FBK 电压反馈 (龙门) 2.ANALOG TACH 测速反馈(一般)

欧陆590c参数设定及故障代码

欧陆590c参数设定及故障代码

一、硬件设定1、翻开欧陆面板下盖,将电枢电流IA CAL 设定成所配电机的电枢电流大小。

(由左到右为百位、十位、个位)2、将励磁电流IF CAL设成与所配电机励磁电流大小。

(由左到右为十位、个位、十分之一位)3、将电枢电压VA CAL设为450V,即将拨盘开关上端两个拨向右端,下端两个拨向左端。

4、测速反馈板的设定:依测速发电机在达到额定转速时所发出的电压值,在测速板上将拨动开关对应设定好。

二、软件设定说明:翻开欧陆控制器上盖,可见到两行字的显示屏和四个按键,↑向上翻、↓向下翻、E退出、M进入,在以下的叙述中,皆为第二行显示内容。

按按键时要快速轻点,不能连击或无效。

1、斜坡设定:按M键显示DIAGNOSTZCS(诊断功能)按↓键显示SETUP PARAMETERS (参数设定功能)按M键显示RAMPS(斜坡设定)按M键显示RAMP ACCEL TIME (上升斜坡)按M键显示X .X SECS (上升斜坡时间)按↑或↓ 设为3.0 SECS (3.0秒)按E键显示RAMP ACCEL TIME (上升斜坡)按↓键显示RAMP DECEL TIME (下降斜坡)按M键显示X .X SECS (下降斜坡时间)按↑或↓ 设为3.0 SECS (3.0秒)按E键显示RAMP DECEL TIME (下降斜坡)按E键显示RAMPS2、励磁控制设定:(由RAMPS 开始)按↓5次显示FIELD CONTROL (励磁功能)按M键显示FIELD ENABLE (励磁功能控制)按↓键显示FLD CTRL MODE IS (励磁控制方式)按M 键显示VOLTAGE CONTRDL (电压控制方式)或者显示CORRENT CONTROL (电流控制方式)按↑键或↓让屏幕显示VOLTAGE CONTRDL (电压控制方式)按E键显示FLD CTRL MODE IS (励磁控制方式)按↓键显示FLD VOLTAGE VARS (励磁电压控制变量)按M键显示RATIO OUT/IN (设定值)按M 键显示XX .X %按↑键或↓键调为47.0%按E键3次显示为FIELD CONTROL (励磁功能)3、速度环设定(由FIELD CONTROL 开始)按↓键6次显示SPEED LOOP (速度环控制)按M键显示PROP. GAIN按↓键4次显示SPEED FBKselect(反馈方式选择)按M 键后一般有两种显示ARM VOLTS FBK(电压反馈方式)或ANALOG TACH (测速发电机反馈方式)按↑键或↓键选择显示ARM VOLTS FBK(电压反馈方式)或ANALOG TACH (测速发电机反馈方式)按E键2次显示SPEEO LOOP4、防干扰功能(由SPEED LOOP开始)按↓键显示STANDSTILL(防干扰)按M 键显示STANDSTILL LOGIC(防干扰状态)按M 键显示ENABLED (打开)或DISABLED (关闭)按↑键或↓键显示ENABLED (选择打开功能)按E键2次显示STANDSTILL(防干扰)5、参数存贮(由STANBSTILL 开始)按E键2次显示MENU LEVEL (原始界面)按M键显示BIAGNOSTICS(诊断功能)按↑键3次显示PARAMETER SAVE (参数存贮)按M 键显示UP TO ACTION按↑键显示SAVING变成FINISHEP(存贮完成)按E键2次显示MENU LEVEL (原始界面)注意:当改变一次参数设定时,就必须存储一次。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

控制器:,由程序计数器PC地址寄存器AR 指令寄存器IR指令译码器ID定时控制电路CU 数据存储器的地址寄存器DPTR等组成590P的参数快速设置:通电后按M键直到出现DIAGNOSTS(诊断)后按向上的键,找到CONFIGURE DRIVE(配置调速器),按M键进入菜单,找到CONFIGURE ENABLE(组态有效),按M键进入菜单,将DISBALE(不允许)改成ENABLE(允许),此时面板灯闪烁,按E键退出;按向下的键,找到NOM MOTOR VOLTS(电枢电压),按M键进入菜单,输入额定电枢电压,按E键退出;按向下的键找到ARMATURE CURRENT (电枢电流),按M键进入菜单,输入额定电枢电流,按E键退出;按向下的键找到FIELD CURRENT(励磁电流),按M键进入菜单,输入额定励磁电流,按E键退出;找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单,把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL(电流控制),按E 键退出;按向下的键找到SPEED FBK SELECT(速度反馈选择),按M进入菜单,按向上或向下键选择ARM VOLTS(电枢电压反馈)、ANALOG TACH(测速反馈)或ENCODER(编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式,然后按E退出;按向上键找到CONFIGURE ENABLE (组态有效),按M键进入,把ENABLE(允许)改成DISABLE(不允许),此时面板不再闪烁。

按E一直退到底。

参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键找到PARAMETER SAVE,按M 进入,然后按向上的键,参数自动保存。

按E键一直退到底。

*自动调节步骤(此过程一定不能少):手动去掉电机的励磁,为电机做一次自动调节,夹紧电机的轴,然后在CURRENT LOOP(电流环)中,找到AUTOTUNE菜单,将OFF改为ON,然后在10秒内启动调速器,调速器的RUN灯将闪烁,在这个过程中请不要给停止,完成自动调节后调速器会自动释放接触器线圈,然后保存参数。

接好电机的励磁,启动调速器。

注意:自整定时在CURRENT LOOP中找AUTOTUN E菜单,将OFF改为ON,然后再找CURRENT LOOP中的PROP.GAIN菜单进入观察百分比,同时要拆掉A4端子上的线,即取掉给定电压信号,然后按启动按钮。

启动后等待自动停止,则看到到PROP.GAIN 的参数会发变化然后保存参数。

调试注意事项:调试过程中要注意电源不能有短路或缺相,调速器的控制端子为直流低压,一定要注意不能让高压进入,设好参数启动后,测量励磁电压是否正确,然后再升降速。

在升速的过程中注意观测电机的励磁电压和电枢电压是否正常。

如励磁电压电流都于设定值相差太大也就是说:如设励磁电流为15.6A 电压为180V。

启动后测量电流才10A励磁电压才100V那就要看控制器面板显示的设定型号是否相对应,检查所有外围电路和控制器内部如没有问题。

那应该是型号设置错误。

出现前面现象那就要同时按“▲ E PROG”三键了(尾页有三键设定方法)调速器参数复位:按住面板上面的上下键,然后送上控制电源,参数会自动复位。

590C直流调速器参数快速设置说明开机后按M键出现DIAGNOSTIS后按向下键找到SET UP PARAMETERS(设定参数),按M键进入菜单,按向下键找到FIELD CONTROL(励磁控制),按M键进入,找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单,把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL(电流控制),按两次E键退出;按向下键找到SPEED LOOP(速度环),按M键进入,按向下键找到SPEED FBK SELECT (速度反馈选择),按M键进入菜单,按向上或向下键选择ARM VOLTS(电枢电压反馈)、ANALOG TACH (测速反馈)或ENCODER(编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式;按E键退出。

参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键找到PARAMETER SAVE,按M进入,然后按向上的键,参数自动保存。

按E键一直退到底。

*自动调节步骤(此过程一定不能少):手动去掉电机的励磁,为电机做一次自动调节,夹紧电机的轴,然后在CURRENT LOOP(电流环)中,找到AUTOTUNE菜单,将OFF改为ON,然后在10秒内启动调速器,调速器的RUN灯将闪烁,在这个过程中请不要给停止,完成自动调节后调速器会自动释放接触器线圈,然后保存参数。

接好电机的励磁,启动调速器。

调试注意事项:调试过程中要注意电源不能有短路或缺相,调速器的控制端子为直流低压,一定要注意不能让高压进入,设好参数启动后,测量励磁电压是否正确,然后再升降速。

在升速过程中注意观测电机的励磁电压和电枢电压是否正常。

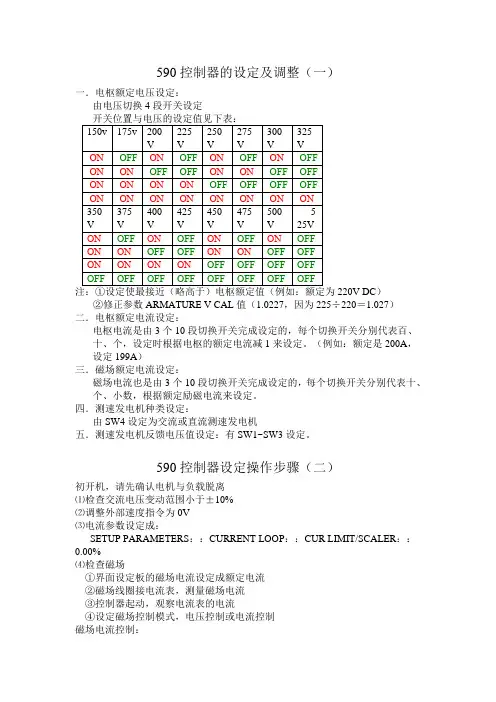

590C面板电枢电流,励磁电流,电枢电压设定在面板上有六个小电位器,从左到右依次为:第一个为电枢电流百位,第二个为电枢电流十位,第三个为电枢电流个位,第四个为励磁电流十位,第五个为励磁电流个位,第六个为励磁电流小数点位。

电枢电压设定表VA Swich 开关Armature Volts Va(Volts)(电枢电压Va(伏))150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 5251 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 02 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 03 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 04 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0欧陆590直流调速器控制端子说明一、控制板接线组件A、B和C位于控制板上,每个组件是一个9路插入式接插。

除接线组件A、B、C之外,还设有接线组件G、H。

控制板上安装两个任选组件时,用这两个组件接线。

接线组件AA1 0V(信号)零伏基准A2 模拟输入NO.1 速度设定值A3 模拟输入NO.2 辅助速度设定值或电流A4 模拟输入NO.3 斜坡速度设定值A5 模拟输入NO.4 辅助电流限幅(负)A6 模拟输入NO.5 主电机极限或辅助电流限幅(正)A7 模拟输出NO.1 速度反馈输出A8 模拟输出NO.2 总速度设定值A9 电流表输出接线组件BB1 0V(信号)B2 模拟测速发电机B3 +10V基准B4 -10V基准B5 数字输出NO.1B6 数字输出NO.2B7 数字输出NO.3B8 程序停机B9 惯性滑行停机接线组件CC1 0V(信号)C2 热敏电阻/微测温器C3 起动/运行输入端C4 点动输入C5 允许C6 数字输入NO.1C7 数字输入NO.2C8 数字输入NO.3C9 +24V电源接线组件GG1 不使用G2 外部+24V电源G3 +24V微测速仪电源G4 微测速仪电源接地F1 微测速仪输入光纤接受器输入插座接线组件HH1 XMT-串行通信口P1发送端H2 XMT+H3 隔离的0伏信号接地端H4 隔离的0伏H5 RCV-串行通信口P1接收端H. RCV+二、电源板D1 FE 励磁桥的外部交流输入D2 FED3 励磁输出+电机励磁接线D4 励磁输出-D5 主接触器线圈(L)(线)D6 主接触器线圈(N)(中)D7 辅助电源(N)D8 辅助电源(L)三、电源接线端L1L2 交流110~500VL3A+电枢正接线端A-电枢负接线端接线组件A、B和C位于控制板上,每个组件是一个9路插入式接插。

除接线组件A、B、C之外,还设有接线组件G、H。

控制板上安装两个任选组件时,用这两个组件接线。

接线组件AA1 0V(信号)零伏基准A2 模拟输入NO.1 速度设定值A3 模拟输入NO.2 辅助速度设定值或电流A4 模拟输入NO.3 斜坡速度设定值A5 模拟输入NO.4 辅助电流限幅(负)A7 模拟输出NO.1 速度反馈输出A8 模拟输出NO.2 总速度设定值A9 电流表输出接线组件BB1 0V(信号)B2 模拟测速发电机B3 +10V基准B4 -10V基准B5 数字输出NO.1B6 数字输出NO.2B7 数字输出NO.3B8 程序停机B9 惯性滑行停机接线组件CC2 热敏电阻/微测温器C3 起动/运行输入端C4 点动输入C5 允许C6 数字输入NO.1C7 数字输入NO.2C8 数字输入NO.3C9 +24V电源接线组件GG1 不使用G2 外部+24V电源G3 +24V微测速仪电源G4 微测速仪电源接地F1 微测速仪输入光纤接受器输入插座H1 XMT-串行通信口P1发送端H2 XMT+H3 隔离的0伏信号接地端H4 隔离的0伏H5 RCV-串行通信口P1接收端H. RCV+二、电源板D1 FE 励磁桥的外部交流输入D2 FED3 励磁输出+电机励磁接线D4 励磁输出-D5 主接触器线圈(L)(线)D6 主接触器线圈(N)(中)D7 辅助电源(N)三、电源接线端L1L2 交流110~500VL3A+电枢正接线端A-电枢负接线端一、控制板接线组件A、B和C位于控制板上,每个组件是一个9路插入式接插。

除接线组件A、B、C之外,还设有接线组件G、H。

控制板上安装两个任选组件时,用这两个组件接线。

接线组件AA1 0V(信号)零伏基准A2 模拟输入NO.1 速度设定值A3 模拟输入NO.2 辅助速度设定值或电流A4 模拟输入NO.3 斜坡速度设定值A5 模拟输入NO.4 辅助电流限幅(负)A6 模拟输入NO.5 主电机极限或辅助电流限幅(正)A7 模拟输出NO.1 速度反馈输出A8 模拟输出NO.2 总速度设定值A9 电流表输出接线组件BB1 0V(信号)B2 模拟测速发电机B3 +10V基准B4 -10V基准B5 数字输出NO.1B6 数字输出NO.2B7 数字输出NO.3B8 程序停机B9 惯性滑行停机接线组件CC1 0V(信号)C2 热敏电阻/微测温器C3 起动/运行输入端C4 点动输入C5 允许C6 数字输入NO.1C7 数字输入NO.2C8 数字输入NO.3C9 +24V电源接线组件GG1 不使用G2 外部+24V电源G3 +24V微测速仪电源G4 微测速仪电源接地F1 微测速仪输入光纤接受器输入插座接线组件HH1 XMT-串行通信口P1发送端H2 XMT+H3 隔离的0伏信号接地端H4 隔离的0伏H5 RCV-串行通信口P1接收端H. RCV+二、电源板D1 FE 励磁桥的外部交流输入D2 FED3 励磁输出+电机励磁接线D4 励磁输出-D5 主接触器线圈(L)(线)D6 主接触器线圈(N)(中)D7 辅助电源(N)D8 辅助电源(L)三、电源接线端L1L2 交流110~500VL3A+电枢正接线端A-电枢负接线端珠江钢管旧线华龙主机直流调数器开始设定参数时,先接通控制电源查看显示面板显示内方可设定下列参数。
