origin做三维云图步骤说明(1)
Origin数据点画三维图
Origin数据点画三维图
1、将数据拷贝到origin中，且把所有的x、y、z
2、选中XYZ列数据，通过执行Worksheet-Convert to Matrix-XYZ Gridding命令将数据转换成矩阵，参数默认设置即可。
4、打开矩阵数据的窗口
5、Plot-3D surface-Color Map Surface
6、双击数据图，出现plot detail对话框，然后点击level，设置参数。
例如，将默认的3.7设置成0.3【数值越小，渐变效果较好】
7、双击数据，出现plot detail对话框，然后点击surface选项卡中enable grid选择none。
同时在surface/projections选项卡中勾线去掉contour line。
8、色带的legend标签上的数值会堆叠在一起，双击legend，出现color scale control对话框。
9、color scale control对话框右下角对话框labels中increment可以控制label的步长，进而控制label数量，默认是increment是1，改成20之后成为下面效果：色带标签不再堆叠。
【根据实际情况设置】。

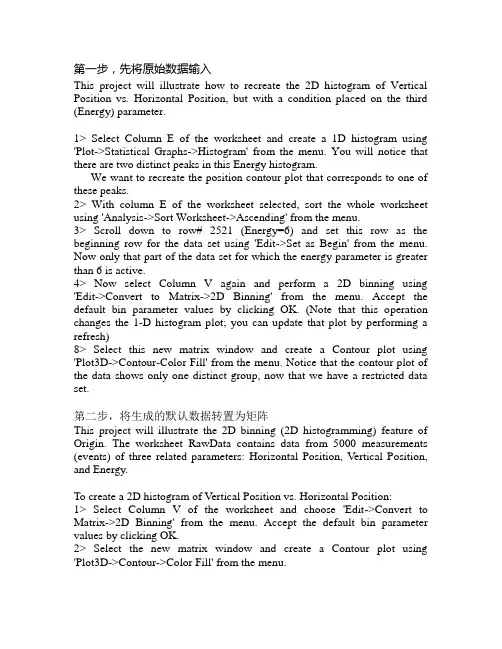

Origin8.0 tutorial(三维图制作方法)
第一步，先将原始数据输入This project will illustrate how to recreate the 2D histogram of Vertical Position vs. Horizontal Position, but with a condition placed on the third (Energy) parameter.1> Select Column E of the worksheet and create a 1D histogram using 'Plot->Statistical Graphs->Histogram' from the menu. You will notice that there are two distinct peaks in this Energy histogram.We want to recreate the position contour plot that corresponds to one of these peaks.2> With column E of the worksheet selected, sort the whole worksheet using 'Analysis->Sort Worksheet->Ascending' from the menu.3> Scroll down to row# 2521 (Energy=6) and set this row as the beginning row for the data set using 'Edit->Set as Begin' from the menu. Now only that part of the data set for which the energy parameter is greater than 6 is active.4> Now select Column V again and perform a 2D binning using 'Edit->Convert to Matrix->2D Binning' from the menu. Accept the default bin parameter values by clicking OK. (Note that this operation changes the 1-D histogram plot; you can update that plot by performing a refresh)8> Select this new matrix window and create a Contour plot using 'Plot3D->Contour-Color Fill' from the menu. Notice that the contour plot of the data shows only one distinct group, now that we have a restricted data set.第二步，将生成的默认数据转置为矩阵This project will illustrate the 2D binning (2D histogramming) feature of Origin. The worksheet RawData contains data from 5000 measurements (events) of three related parameters: Horizontal Position, Vertical Position, and Energy.To create a 2D histogram of Vertical Position vs. Horizontal Position:1> Select Column V of the worksheet and choose 'Edit->Convert to Matrix->2D Binning' from the menu. Accept the default bin parameter values by clicking OK.2> Select the new matrix window and create a Contour plot using 'Plot3D->Contour->Color Fill' from the menu.Notice that the contour plot of the data shows two distinct groups.三维图的做法1> Highlight Matrix1 window and plot 3D ColorMap Surface graph2> Set Z axis scale from -999 to 36003> Bring up 'Plot Details' dialog box.4> Under the 'Surface/Projections' tab, check 'Fill Color' and 'Contour Line' boxes for the 'Bottom Contour'.5> Set 'Line Color' to black for both 'Surface' and 'Bottom Contour'6> Click on the Layer1 icon in the left panel, and select the 'Size/Speed' tab. Set 'Matrix data, maximum points per dimension' to 80 and 40 for X and Y respectively.7> Select the 'Axis' tab and set rotation angles to 7, -15 and -64 for X, Y and Z respectively.8> Select the 'Planes' tab and set YZ and ZX plane colors to 'LT Yellow' and 'Dark Yellow' respectively. Click OK.9> Change axes titles and add arrows and annotations to the bottom contour.。
Origin 三维图及等高线图.ppt
绘制3D Ribbons 图
数据要求: 两个以上的Y 列数据。 示例准备: 导入Matrix Conversion and Gridding 文件夹中的 DirectXY.dat 文件数据。
单击菜单命令【Plot 】→ 【3D Surface 】→ 【Color Fill Surface 】
数据图定制步骤如下。 ① 单击菜单命令【Format 】→ 【Plot. .】。 ② 在打开的【Plot Details 】对话框， 设置网格线宽度、颜色及表面颜色 等。
绘制3D X Constant with Base 图
将要转换的工作表设置为活动工作表。单击菜单命令【Worksheet 】→ 【Convert to Matrix 】→ 【XYZ Gridding 】，在打开的【XYZ Gridding: Convert Worksheet to Matrix】对话框中选择拟转换数据、转换方法和设定控 制参数等
普通工作表转为矩阵工作表时， 转换命令选择、转换方法应用及控制 参数设置不是随意的， 要根据数据特征及转换结果要求决定
数据图定制如下。。 ② 在打开的【Plot Details 】对话框中设定投影点的符号及配色方案
绘制3D Trajectory 图
选中Z 列。单击菜单命令【Graph】→ 【3D XYZ 】→ 【3D Trajectory 】或3D and Contour Graphs 工具栏上的【3D Trajectory 】 按钮
旋转矩阵
① 将要旋转的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Rotate90】→ 【CCW90 】( 反时针旋 转90º， 或【CCW 180 】反时针旋转180º 、【CW90】顺时针旋转90º
Origin数据点画三维图
Origin数据点画三维图
1、将数据拷贝到origin中，且把所有的x、y、z
2、选中XYZ列数据，通过执行Worksheet-Convert to Matrix-XYZ Gridding命令将数据转换成矩阵，参数默认设置即可。
4、打开矩阵数据的窗口
5、Plot-3D surface-Color Map Surface
6、双击数据图，出现plot detail对话框，然后点击level，设置参数。
例如，将默认的3.7设置成0.3【数值越小，渐变效果较好】
7、双击数据，出现plot detail对话框，然后点击surface选项卡中enable grid选择none。
同时在surface/projections选项卡中勾线去掉contour line。
8、色带的legend标签上的数值会堆叠在一起，双击legend，出现color scale control对话框。
9、color scale control对话框右下角对话框labels中increment可以控制label的步长，进而控制label数量，默认是increment是1，改成20之后成为下面效果：色带标签不再堆叠。
【根据实际情况设置】。
Origin 三维图及等高线图.ppt
数据图定制如下。 ① 在数据点上双击或单击菜单命令【Format 】→ 【Plot. .】。 ② 在打开的【Plot Details 】对话框中设定投影点的符号及配色方案
绘制3D Trajectory 图
选中Z 列。单击菜单命令【Graph】→ 【3D XYZ 】→ 【3D Trajectory 】或3D and Contour Graphs 工具栏上的【3D Trajectory 】 按钮
设置矩阵工作表属性
① 将要设置属性的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Set Properties... 】。 ③ 在【Matrix Properties 】中设置矩阵的列宽、数值显示格式和数据类型 等
转置矩阵
示例准备: 创建一个3x3 矩阵， 手工输入矩阵数值。 ① 将要转置的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Transpose. . . 】
矩阵维 数
坐标范 围
切换显示列/行序号为XY坐标
默认状态下矩阵工作表显示的列/行序号而不是XY坐标值，因此，设置完 成只能看到维数的变化。如果需要显示坐标，则需要通过菜单命令切换显示列 /行序号为XY坐标。
打开【View 】菜单， 勾选【Show XY 】选项。要切换回显示列/行序号 方式，打开【View】，勾选【Show Column/Row 】选项
范围Row(i): "1 To 20 "， ③ 将B、C 列分别值设置为" sin(i*2*pil20)"、"sin(i*2 *pi/20) " 。
绘图步骤如下。 ①选中Z列。 ② 单击菜单命令【Graph 】→ 【3D XYZ 】→ 【3D Scatter 】或3D
如何用ORIGIN画3D图
用origin画3D图详细步骤Origin 的3D 图基本上都是从Matrix 上画的（3D Scatter 从Worksheet 画），这让很多初学者费解，因为这里涉及到Worksheet to Matrix 的转换，而转换的各种方法让人摸不到头脑。
如果用过Surfer 绘制3D 图，就能感觉到当原始的XYZ 数据点是不规则的时候，要产生规则的网格去绘制3D 图将肯定涉及到插值。
插值的好坏直接影响到图上很多细节的表达。
这里先不介绍各种插值(gridding) 的细节，只区别数据是否规则，画个粗略的3D 图。
当数据转换成Matrix 的时候，Matrix 的Cell 上只显示Z 值，XY 值在Column 和Row 的Header 上，默认情况下显示的是Index，若要看到XY 值，菜单上选View : Show XY。
（图片有缩放，点击后看大图）附件2007-9-1 01:35001.jpg(48.09 KB)直接转换-- Direct Convert (Edit : Convert to Matrix : Direct)直接转换Worksheet 数据成Matrix，各个Cell 一一对应。
当wroksheet 中不包含Matrix 的XY 信息时，转换后的Matrix 的XY 值为index：附件2007-9-1 01:37002.jpg(53.19 KB)直接转换-- Worksheet 中含有Matrix 的XY 值这里假设worksheet 数据的组织结构与Matrix 一样(X 按列排)，并且X 值存在第一行，Y 值存在第一列。
注意，对于这样直接转换，X Y 的值必须时均匀间隔的。
若X 值按行排，则选择Y varies acros columns，转成的Matrix 会转置(这里有点晕哦 :-))附件2007-9-1 01:38004.jpg(57.15 KB)XYZ 数据转换成Matrix -- Regular如果是XYZ 这样的数据，则应该先考察一下数据是怎样分布的，Highlight XY column，画Scatter，若是规则的数据，则选择Edit : Comvert to Matrix : Regular 来转换。
origin极坐标 三维绘图
上机练习：做二元函数的3D表面图
zx y
2
2
, 3 x 3 , 3 y 3
x, y每隔0.5取一个点
Gray Scale Map Contour (灰度映射等高线图)
在XY坐标平面 上，不同Z值范围的 数据点用不同的灰度 表示，形成灰度映射 等高线图。
设置Contour Plot
单击 这四个标签，会分别 打开相应的对话框
Origin根据Z值的最大值和最 小值将他们分成8份，并包括 超出该范围的两个数值级别 ，共有10个颜色级别。在这 里可以设置Z组的等级，填充 色、等高线及其标签属性等 双击Level列内的某个数值，在 数值后面出现光标，可以直接 进行编辑，还可用下面两个按 钮进行插入和删除
上机练习：绘制两个等量异号、同号点电荷
在其所在平面的电位分布（等位线）
3D Wire Frame Surface 3D线框表面图
Origin根据X， Y，Z坐标值确定点 在3D空间中的位置， 将各点以直线相连， 这些网格线就确定 了3D表面（不用颜 色填充表面）。
3D X Constant with Base Surface 3D X恒定有基线表面图
不同的X取 值确定了平行于 YZ面的一系列平 面，在每个平面 上，不同的Z值描 绘的点连成一条 曲线，所有的这 一系列曲线构成 3D表面图。
3D Bar Surface 3D条形表面图
X、Y的值确 定了数据点在XY 坐标平面上的位置， Z值确定该位置条 的高度，条的上端 构成了3D表面图。
如何用origin画3D图
如何在Origin 画3D 图Origin 的3D 图基本上都是从Matrix 上画的（3D Scatter 从Worksheet 画），这让很多初学者费解，因为这里涉及到Worksheet to Matrix 的转换，而转换的各种方法让人摸不到头脑。
如果用过Surfer 绘制3D 图，就能感觉到当原始的XYZ 数据点是不规则的时候，要产生规则的网格去绘制3D 图将肯定涉及到插值。
插值的好坏直接影响到图上很多细节的表达。
这里先不介绍各种插值(gridding) 的细节，只区别数据是否规则，画个粗略的3D 图。
当数据转换成Matrix 的时候，Matrix 的Cell 上只显示Z 值，XY 值在Column 和Row 的Header 上，默认情况下显示的是Index，若要看到XY 值，菜单上选View : Show XY。
（图片有缩放，点击后看大图）附件2007-9-1 01:35001.jpg(48.09 KB)直接转换-- Direct Convert (Edit : Convert to Matrix : Direct)直接转换Worksheet 数据成Matrix，各个Cell 一一对应。
当wroksheet 中不包含Matrix 的XY 信息时，转换后的Matrix 的XY 值为index：附件2007-9-1 01:37002.jpg(53.19 KB)直接转换-- Worksheet 中含有Matrix 的XY 值这里假设worksheet 数据的组织结构与Matrix 一样(X 按列排)，并且X 值存在第一行，Y 值存在第一列。
注意，对于这样直接转换，X Y 的值必须时均匀间隔的。
若X 值按行排，则选择Y varies acros columns，转成的Matrix 会转置(这里有点晕哦 :-))附件2007-9-1 01:38004.jpg(57.15 KB)XYZ 数据转换成Matrix -- Regular如果是XYZ 这样的数据，则应该先考察一下数据是怎样分布的，Highlight XY column，画Scatter，若是规则的数据，则选择Edit : Comvert to Matrix : Regular 来转换。
Origin二维做图进阶与简单三维做图
Origin⼆维做图进阶与简单三维做图Origin⼆维做图进阶与简单三维做图上次说了Origin的基础与简单⼆维做图，作为完整的⼀部分，讲述⼀下Origin⼆维做图进阶与简单三维做图，感觉Origin的数据处理不如matlab的好⽤，⽽且作为⼀种⼯具性的软件，我觉得知道怎么⽤就可以了，不需要画太多的东西在这种软件如何使⽤的问题上。
关于Origin⼆维图像进阶，主要有如下⼏个⽅⾯：多层图形的绘制、图层的管理、图形⼯具的使⽤。
1、好了，⾸先，讲⼀下多层图形的绘制。
我们可以⽤到的典型的多层图像有两个，⼀个是双Y轴图像，如果两个Y轴数据，X 轴区间相近，但是Y轴数据相差很⼤，就可以使⽤双Y轴图像，否则Y数值较⼩的那个会被压缩的看不出曲线的变化；另外⼀个是局部放⼤图，便于我们观察所需要的局部区域的曲线变化情况。
菜单栏Plot->Multi-Curve->Double Y，蹦出如图1所⽰的界⾯，⾸先选择做图类型，然后选择X和两个Y，点击OK即可，做出的双Y轴图像如图2所⽰，可以看出左上⾓有1、2的注释，分别对应图层1和2（注意：这⾥我为了便于观看，使⽤的是截屏过来的图像，如果Export Page是没有这个注释的），做出图像后可根据参考[1]进⾏相应的调整。
图1 双Y轴做图选择界⾯图2 双Y轴图像那么局部放⼤图怎么做呢？先选中两列分别做为X和Y轴，菜单栏Plot->Specialized->Zoom，即出现如图3所⽰的局部放⼤图形。
上图是完整的图形，下层是局部的放⼤，⽤⿏标点击上图中的绿⾊区域，下⾯放⼤部分会随之变化。
图3 局部放⼤图形2、其次，讲⼀下图层的管理。
如何添加图层呢，点击图层空⽩处，Layer Management，出现如图4所⽰的操纵界⾯，点击Add即可添加。
当然了也可以通过菜单栏Graph->New Layer （Axes）或者⼯具栏进⾏添加。
随之问题来了，如何给图层添加数据或者曲线呢？点击图2或者图3左上⾓的图层记号1或者2或者更多的n，出现如图5所⽰的操纵界⾯。
Origin简明教程七章：绘制三维图形
Origin简明教程七章：绘制三维图形Origin支持三种数据类型的三维绘图功能：XYY工作表数据、XYZ工作表数据、矩阵数据，但是三维表面图只能由矩阵数据创建。
下面以做一个最简单的正方体为例子说明。
7-1把工作表转为矩阵7-1-1 导入数据，创建一个三维数据内容为XYZ，类似：x y z1 1 101 2 101 3 101 4 101 5 10……… 并把最后一列z(Y)设置为z(z)。
7-1-2 类型转换Origin有几种转换方法，这需要取决于工作表数据，对于有规律的数据，选择Regular XYZ就行，得到Matrix5工作表（对例子来说为100X100矩阵）。
7-2 创建三维表面图和等高线图激活矩阵窗口，选择Plot3D 中的相应命令，就可以会出想要的图。
菜单命令 含义 模板文件3D Color Fill Surface 三维彩色填充表面图 MESH.OTP3D X Constant with Base 三维X 恒定、有基底表面图XCONST.OTP 3D Y Constant with Base 三维Y 恒定、有基底表面图YCONST.OTP 3D Color Map Surface 三维彩色映射表面图 CMAP.OTP3D Bars 三维条形表面 图 3DBARS.OTP3D Wire Frame 三维线框架面图 WIREFRM.OTP3D Wire Surface 三维线条表面图 WIREFACE.OTP Contour-Color Fill 彩色填充等高 线图 CONTOUR.OTPContour-B/W Line s+Labels 黑白线条、具 有数字标记的等高线图CONTLINE.OTP Gray Scale Map 灰度映射等高线图 CONTOUR.OTP因为数据太规律化，没法显示出各个命令的真正区别，特别是等高线的，一点也看不出来。
7-3 定制三维图形激活图形窗口后，在Format->Plot里设置图形的各个参数，随着图形的不同，这个选项也不同。
使用origin画3D图详细步骤
用origin画3D图详细步骤Origin 的3D 图基本上都是从Matrix 上画的（3D Scatter 从Worksheet 画），这让很多初学者费解，因为这里涉及到Worksheet to Matrix 的转换，而转换的各种方法让人摸不到头脑。
如果用过Surfer 绘制3D 图，就能感觉到当原始的XYZ 数据点是不规则的时候，要产生规则的网格去绘制3D 图将肯定涉及到插值。
插值的好坏直接影响到图上很多细节的表达。
这里先不介绍各种插值(gridding) 的细节，只区别数据是否规则，画个粗略的3D 图。
当数据转换成Matrix 的时候，Matrix 的Cell 上只显示Z 值，XY 值在Column 和Row 的Header 上，默认情况下显示的是Index，若要看到XY 值，菜单上选View : Show XY。
（图片有缩放，点击后看大图）附件2007-9-1 01:35001.jpg(48.09 KB)直接转换-- Direct Convert (Edit : Convert to Matrix : Direct)直接转换Worksheet 数据成Matrix，各个Cell 一一对应。
当wroksheet 中不包含Matrix 的XY 信息时，转换后的Matrix 的XY 值为index：附件2007-9-1 01:37002.jpg(53.19 KB)直接转换-- Worksheet 中含有Matrix 的XY 值这里假设worksheet 数据的组织结构与Matrix 一样(X 按列排)，并且X 值存在第一行，Y 值存在第一列。
注意，对于这样直接转换，X Y 的值必须时均匀间隔的。
若X 值按行排，则选择Y varies acros columns，转成的Matrix 会转置(这里有点晕哦 :-))附件2007-9-1 01:38004.jpg(57.15 KB)XYZ 数据转换成Matrix -- Regular如果是XYZ 这样的数据，则应该先考察一下数据是怎样分布的，Highlight XY column，画Scatter，若是规则的数据，则选择Edit : Comvert to Matrix : Regular 来转换。
Origin三维图绘制
Origin三维图绘制前面已经讲过，绘制二维图和简单的三维图可以用工作表数据，而要绘制三维表面图和三维等高图，则需要用矩阵数据。
1、Origin矩阵数据的设置：（1）设置维数和始末边界。
”Matrix”－>“Set Dimensions”在对话框中设置：Dimensions和Coordinates的值（2）设置矩阵的数据值。
”Matrix”－>“Set Value”，假设用函数cos(x)+sin(y)2、等高线图3、工作表转换为矩阵将工作表转换为矩阵的方法有：”Direct”，”Expand Colume”，”2D Binning”,”Regular XYZ”和Random Xyz。
具体采用那种方法根据情况而定，最常用的是:Regular XYZ 和 Random Xyz。
.这里介绍一个经验方法：选中工作表中的x和y列作二维散点图，如果散点图显示为规则图形则选择”Regular Xyz”，反之选择”Radom Xyz”转换步骤：选中工作表中的Z列，菜单”Edit”－>“Convert to Matrix”－>“Random xyz”，然后在对话框中选择show plot项4、三维表面图（1）三维彩色映射表面图（根据X,Y,Z坐标确定点在三维空间内的位置，然后各点一直线相连，这样的栅格线就确定了三维表面。
（2）其他三维表面图的做法类似（略）5、黑白线条＋数字标记的等高线图注：在xy坐标平面上，不同的z值的数据点连成的一条封闭曲线称为等高线6、定制三维图形（1）定制Z值等级步骤：右键点击三维彩色映射表面图，在快捷菜单中选”Plot Details”,然后在”Plot Details”对话框中单击”Level”列的标题栏，打开”SetLevels”对话框，选择”Num. Of Level”单选命令按钮，输入图形Z值等级数（eg 12），，点击”OK”（2）定制填充颜色。
（在上面Plot Details对话框中单击”Fill标题兰，选择所需的颜色）（3）定制等高线（增加等高线颜色）步骤：在Plot Details 对话框中的”Surface/Projections”选项卡，然后在”FillColor文本框中单击选中”Bottom”下面的复选框，可显示底层的等高线颜色，然后将图形上移一定高度，菜单”Format”－>“Axes”－>“Z”，在From本文框中，输入上移高度。
Origin三维绘图
3、3d Surface Plots (3d表面图)
这类图形是根据Matrix来制图的，用来表现空 间曲面，包括： •3D Bar Surface (3D条形表面图) •3D Color Fill Surface (3D彩色填充表面图) •3D Color Map Surface (3D彩色映射表面图) •3D Wire Surface (3D线条表面图) •3D Wire Frame Surface (3D线框表面图)
上机练习：绘制两个等量异号、同号点电荷
在其所在平面的电位分布（等位线）
使用origin画3D图详细步骤
用origin画3D图详细步骤Origin 的3D 图基本上都是从Matrix 上画的（3D Scatter 从Worksheet 画），这让很多初学者费解，因为这里涉及到Worksheet to Matrix 的转换，而转换的各种方法让人摸不到头脑。
如果用过Surfer 绘制3D 图，就能感觉到当原始的XYZ 数据点是不规则的时候，要产生规则的网格去绘制3D 图将肯定涉及到插值。
插值的好坏直接影响到图上很多细节的表达。
这里先不介绍各种插值(gridding) 的细节，只区别数据是否规则，画个粗略的3D 图。
当数据转换成Matrix 的时候，Matrix 的Cell 上只显示Z 值，XY 值在Column 和Row 的Header 上，默认情况下显示的是Index，若要看到XY 值，菜单上选View : Show XY。
（图片有缩放，点击后看大图）附件001.jpg(48.09 KB)直接转换-- Direct Convert (Edit : Convert to Matrix : Direct)直接转换Worksheet 数据成Matrix，各个Cell 一一对应。
当wroksheet 中不包含Matrix 的XY 信息时，转换后的Matrix 的XY 值为index：附件002.jpg(53.19 KB)直接转换-- Worksheet 中含有Matrix 的XY 值这里假设worksheet 数据的组织结构与Matrix 一样(X 按列排)，并且X 值存在第一行，Y 值存在第一列。
注意，对于这样直接转换，X Y 的值必须时均匀间隔的。
若X 值按行排，则选择Y varies acros columns，转成的Matrix 会转置(这里有点晕哦 :-))附件004.jpg(57.15 KB)XYZ 数据转换成Matrix -- Regular如果是XYZ 这样的数据，则应该先考察一下数据是怎样分布的，Highlight XY column，画Scatter，若是规则的数据，则选择Edit : Comvert to Matrix : Regular 来转换。
origin极坐标 三维绘图
Gray Scale Map Contour (灰度映射等高线图)
在XY坐标平面 上，不同Z值范围的 数据点用不同的灰度 表示，形成灰度映射 等高线图。
设置Contour Plot
单击 这四个标签，会分别 打开相应的对话框
Origin根据Z值的最大值和最 小值将他们分成8份，并包括 超出该范围的两个数值级别 ，共有10个颜色级别。在这 里可以设置Z组的等级，填充 色、等高线及其标签属性等 双击Level列内的某个数值，在 数值后面出现光标，可以直接 进行编辑，还可用下面两个按 钮进行插入和删除
•3D X Constant with Base Surface (3D X恒定有基线表面图) •3D Y Constant with Base Surface (3D Y恒定有基线表面图)
上机练习：做二元函数的3D表面图
zx y
2
2
, 3 x 3 , 3 y 3
x, y每隔0.5取一个点
在XY坐标平面 上，相同Z值数据点 连成一条封闭等高曲 线，两条登高线之间 用和Z值对应的颜色 填充。
Black and White Lines with Labels Contour (带有数字标签的黑白线条等高线图)
在XY坐标 平面上，相同Z 值数据点连成等 高线，并在曲线 上标出Z值，默 认的设置为白底 黑
Matrix的积分
设置Matrix的属性
设置Matrix的行数和列数
设置Matrix的单元格的数值
i：行号 j：列号
Cell(i,j)=
x^2+y^2
很多同学会错写为 i^2+j^2
例如计算z(x,y)=x2+y2的值，应这样填写
3、3d Surface Plots (3d表面图)
如何在Origin和SigmaPlot中绘制3维曲面图形
如何在Origin中绘制3维曲面图形1.按照下列排列方式输入X,Y,Z10 20 30 40 50 60 70 800 2 3 4 6 7 9 10 120.5 5 7 9 12 14 15 17 191 3 6 8 9 12 13 15 172 5 8 7 8 10 12 14 16这里，第一行为X;第一列为Y；其余二维数据则对应为Z2.将二维数据转换为矩阵首先选中所有数据，从菜单worksheet中选择convert to matrix ->Direct ->Open Dialog. 则出现如下图所示对话框，分别选择：Data Format : X across columnsX Values in: First RowY Values in First Column: 选中Even Spacing Relative Tolerance(%): 100点击OK生成如下所示(浅黄色)矩阵；3.再从菜单中选择：Plot -> 3D Surf -> Color Map Surface或者从菜单中选择：Plot -> Contour -> Contour Color Fill 得到曲面等高线图。
如何在SigmaPlot中绘制3维曲面图形在SigmaPlot中绘制3维曲面较Origin中更为简单。
在上图所示的数据中，第一列为x; 第二列为y; 从第3列至最后列为二维数据形式的z. 注意，这和Origin中的数据方式是不同的。
可以选择菜单Graph ->Creat Graph ->3D Mesh Plot ->XY many Z。
然后设置：X： Column1Y: Column2First Z: Column3Last Z: 最后一列点击完成。
获得如图所示的3维曲面苏明旭 2010-9-27。
origin8.0三纵坐标图的做法
1 / 4三纵坐标图或者离心泵特性曲线的做法1、导入数据，数据为txt 格式Origin Pro 9 64-bit - F:\ofigin\UINTlTLED * - /Foldwl/2、作出第一条曲线圍G 『aph1 占面冏:File Edit view Ptot Column WorksMet Analysii Staiistics lma>g« Tools Fonmsi Window H"p:□吕园鑰貼扇国曲虚歯咸石爲&日餐頁号100% -曇田国冏園昌隐 J 罔團神*i/E|_£,:甘 JeFauht: Anal戌£乞冊・乩•一 .金.•建71JF1k務* 込 +Quick H.«lpMessages Log (1)7*TQY)ALctfig N BHIBlhnit5ConwnBnlsJ-Sperldines10.&1B 8 254 19.933 2 1.J83 10 057 19.035 ? 2 541 11 654 17 83d4 3243 12153 16.975 5 4.071 13.D52 15.84.7 V&5.523 14 161 13128 76 3314 ie1149帀1\献俸待性盂铳数暦广 ni歸 7711 < >r□口II-IPF.兀•凰百.皿馴=彳鏡匾国■三国冈9■-!；For Hefp press FlAv^rage= 0 Sum=0 Courrt=d AU : Otua部通特性曲戋奴据」骷山3、添加两条右坐标轴；对上图像空白处单击右键一New Layer—Right-Y ;再重复一次，两右坐标轴重复在一起，需移动下OriginPro 9 &4-bil - F:\origin\UNTlTLED * - /FoMlerl/:Filt Edit Virw Graph Analysis Gadg^B Tools Format WiMow Help口日谕镯曲谕园阳画歯成咕忌日日晋侖帶焕# 100% 住昭團曲遇吕益4邑甘Default Anal'乂IE A-裔心泵特性曲线敎抿,txt上feu-JT7/□£ELEL«・—sauicprH#吕N蛊留fEI器Leefl」Lcfig N BITIE1itsCon«mBnl:&Spsfldints/10.&1B fl 2542 1.40310-0573 2 54111 &544 3.24312 3535 4.07113 052& 5.52314 1617 6 3314 IKR 1.1 fiC(Y〕II<Layc-rManag^menl..Add Axis ScraHbar⑷tiom* Uft-vnlffid ¥ 验函恒列dDimEmban)X砒A V岂化d・PasteLinkPaste Lint TrartspaseAdd TML..Add/Mocfify La>'er TitleInsert Imagei From File&...Insert QLE Q咏氓Ctrl413Right-Y flunked X Seal电M却DimnsioriL im,EriEion|Top-X Rjgftt-V (Ljnkfd Dimenwn) 0-Citrom-xRight-Y (Linked Ditne<i$ig4i) ir^Et iLinkedDimen&iDn]W陆Data O，inke-d Dimfnwn)N D Axes(Linked XV Scale and Dim&nsian)NW Uyfr£Asfs)tSLIdLL LUljraphE...Copy Sparidin^Fit Page To Layien...Frt Pagf To Printer■M□pen DialogMaskPMpmrtifrs—Shaw Active- Lay?r OnlySet Mt诞Lay«「B); Layer lean QntPrirtt VilwRotate PageCopy PageEsport PageCopy Format咋計老Faring^Save Farmart as Theme...■n ■ j - <sjl “ .. q-AU: ON Dart Colars Lighft Srids t|A| 离心■泵特性曲歩数据忙口I ⑻门:8] l:|Graph1]" .1 Radian :F. •凰託皿◎ *鄆*③」□ 3 u国国0吒吧％ :layaddt Create a ne^> layer on Uhe active graph4、画出了三个纵坐标，接下来添加数据Graph!9一一匚旳盘<A8一一匚tft-5?<A5、为第二个第三个图层添加数据一右单击图像空白一Plot Setup；然后点Apply就可以作出图像了6作出的三坐标图<>【白离心泵特性曲绒数詰X ¥-ExL■ 3 'J.■-■J T'"Lonr Nasie丄W nJ «.Cements百Interval Pas AReplace3 / 47、修改线条颜色，并且作平滑，添加图例等ilK Wfmvmin]8、对于origin9.0可以直接作出三坐标，或者四坐标图OriginPro 9 &4-bit - F:\origin\UNTTTLED * - /Folderl/Plot IColumn WorksiteetStatisticsIm^ge T OQ I J Foimai Window Help□巳属蟄a PMCdecf E召一定耀 SLwig AreaC^tour spedalized st&dk13 Templafle Library —◎£.&H d S 器盟蛊 L o n (1) Symbol LiM 4 Symbol/Bar/PieMuai Curve 30 XW 30 I*3D Symbc>|/BarA^lcif slatiEtics Line 十 Symbol3¥i ¥-¥¥ 4¥1 Y-YYYLinePlm 3 seleded worksheet T巳蓄缶£100% -轴耳国牡②旨盘 J 匡1壓日U * 1 1at A f A .型” N ” 生八”：：遇 Doikile-V4Vs Y-nrv4¥E YY YY gltipleY Axes...穽 Stwi: Lines by ¥ Offsets 陛W求MilWate-xfall ViCntor Mimping包 WatE-rfall Z:Calor Mapping底 Vertical 2 Panel kL Horizontal 2 Panel tt J Panel 醴 § Panfr] 逐 Stade..屈.孔1 3瞰商=®飙限凰.L 1 w 囹.Ll « i ；columns as Double ¥ Graph wit Ayierage 1117.27433 Sum»SS2.5n3□□±i:It%/#« 心O引60。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果现在有不同位置单元的应力-时间曲线数据，如何通过origin绘制不同位置不同时间的单元所对应的应力分布云图，即所谓的三维云图呢？-
通过origin绘制三维云图步骤如下：
1显示不同位置单元的x方向应力-时间曲线
通过lsprepost打开结果文件，选择history->Elelment->X-stress,然后选取不同位置单元后（单元x方向坐标从左到右依次为0.01,0.02,0.03,0.04,0.05,0.06,0.07）左击plot按钮，显示不同位置单元的x方向应力-时间曲线，具体操作流程如下图1所示：
图1显示不同位置单元的x方向应力-时间曲线
2保存不同位置单元的x方向应力-时间曲线数据
在显示曲线图中左击Save，并填写保存后的数据文件存放的位置及文件名称，具体操作如下图2所示：
图2保存不同位置单元的x方向应力-时间曲线数据
3将数据文件保存为txt文档，删掉里面的非数字部分并保存，如下图3所示
图3删除非文字部分
4通过origin导入数据
选择File->Import->Single ASCIT,选择保存的数据文件进行导入；
5添加不同单元x方向坐标值，并将x坐标值所在列设置为x，时间为y列，应力为z列，6将数据转换为Matrix数据，具体操作如下图6所示：
左击Worksheet->Convert to Matrix->XYZ Gridding->Open Dialog,
Recaculate中选择Auto，x,y,z取值范围可以通过按钮进行全部选择
Colums和Rows分别对应x,y取值数目，本例中x为单元x方向位移数量，7个（0.01到0.07），y值为时间参数数量（134个）点击ok设置完毕。
图6将Worksheet数据处理为Matrix（矩阵）7将Matrix数据输出为三维模型
Plot->3D Surface->Colour Map Surface，效果如下图所示：
图7不同位置-时间-应力三维云图。
