陶瓷工艺设计课程设计任务书Al2O3

陶瓷制作diy策划书3篇

陶瓷制作diy策划书3篇篇一《陶瓷制作 DIY 策划书》一、活动主题“陶韵匠心，创意无限”二、活动目的1. 提供一个让参与者亲身体验陶瓷制作工艺的平台，培养动手能力和创造力。

2. 增进参与者之间的交流与合作，营造轻松愉快的活动氛围。

3. 感受陶瓷艺术的独特魅力，提升审美素养。

三、活动主体广大对陶瓷制作感兴趣的爱好者，年龄不限。

四、活动时间[具体活动时间]五、活动地点[详细活动地点]六、活动准备1. 联系专业的陶瓷制作工作室或老师，确保活动的专业性和安全性。

2. 准备充足的陶瓷原材料，包括陶泥、陶轮、工具等。

3. 布置活动场地，设置展示区、制作区、休息区等。

4. 制作宣传海报、传单等宣传材料，进行活动宣传推广。

5. 安排工作人员负责现场指导、秩序维护、材料准备等工作。

七、活动流程1. 活动开场主持人介绍活动目的、流程和注意事项。

邀请专业老师进行简单的陶瓷制作知识讲解和技巧演示。

2. 分组制作将参与者分成若干小组，每组配备相应的制作工具和原材料。

小组成员在老师的指导下，开始进行陶瓷制作，如捏塑、拉坯、彩绘等。

工作人员在旁边提供协助和指导，确保制作过程顺利进行。

3. 作品展示与交流各小组完成制作后，将作品展示在展示区，进行互相欣赏和交流。

参与者可以分享自己的创作灵感、制作过程中的心得体会等。

老师对优秀作品进行点评和指导。

4. 作品评选与颁奖组织评委对展示的作品进行评选，评选出一、二、三等奖及优秀奖。

为获奖者颁发奖品和证书，以鼓励他们的创意和努力。

5. 活动结束组织参与者清理活动现场，保持环境整洁。

八、活动预算1. 陶瓷原材料费用：[X]元。

2. 宣传费用：[X]元。

3. 奖品及证书费用：[X]元。

4. 工作人员费用：[X]元。

5. 其他费用：[X]元。

总预算：[具体金额]元。

九、活动宣传1. 在社交媒体平台上发布活动信息和宣传海报，吸引更多人关注。

2. 发放传单到学校、社区、艺术机构等场所，进行线下宣传。

Al2O3陶瓷制品烧结工艺的影响因素探讨

Al2O3陶瓷制品烧结工艺的影响因素探讨作者：周益平来源：《江苏陶瓷》2015年第02期摘要阐述了Al2O3制品的烧结机理，分析了烧成气氛，添加剂对Al2O3制品烧结的影响，探讨理想的升温制度、保温时间。

关键词氧化铝陶瓷制品；烧结机理；影响因素；烧成制度0 前言工业特种陶瓷中， Al2O3制品以其优良的耐酸碱性、耐磨性、耐电性、机械强度高等，在化工磷复肥和有色金属行业以及其他行业得到了广泛的应用。

在氧化铝陶瓷生产过程中，坯体烧结后的制品显微结构及其内在性能会发生根本变化，也很难通过其他途径补救。

所以研究氧化铝陶瓷的烧结工艺，选择合理的烧成制度，确保氧化铝陶瓷制品的性能和产品质量是十分必要的。

本文对烧结机理、影响烧结性能的因素、添加烧结助剂进行了探讨。

1 烧结机理和影响烧结性能的因素1.1烧结机理烧结是坯体由于温度变化发生的物理化学反应，得到了致密、坚硬的陶瓷制品的过程。

其物理化学变化包括坯体中残余拌料水分的排除、物料中化合物结合水和有机物分解的排除、氧化铝同质异晶的晶型转变以及固态物质颗粒间的固相反应等。

固相反应在氧化铝陶瓷的烧结技术中占有重要的位置，它是通过物质质点的迁移扩散作用进行的，随着温度的升高，晶体的热缺陷不断增加，质点的迁移扩散由内扩散形式到外扩散，从而发生反应产生新的物质。

1.2影响Al2O3陶瓷烧结的因素较多，主要表现如下：1.2.1晶体的结构化学键强的化合物（晶体）具有较高的晶格能量，晶格结构牢固，即使在较高温度下，质点的振动迁移也较弱，只有在接近熔点温度时，才会产生显著的物理化学反应。

所以，由这类化合物组成的坯体不易烧结。

而由微细晶体组成的多晶体相比于单晶体而言，由于前者内部晶界面很多，而晶界是缺位缺陷相对集中和易消除的地方，也是原子和离子扩散迁移的快速通道，所以远比后者易于烧结。

1.2.2物料的分散度物料分散度越高，表面能就越高，所以具有促进迁移扩散的强大作用，有利于烧结。

氧化铝陶瓷

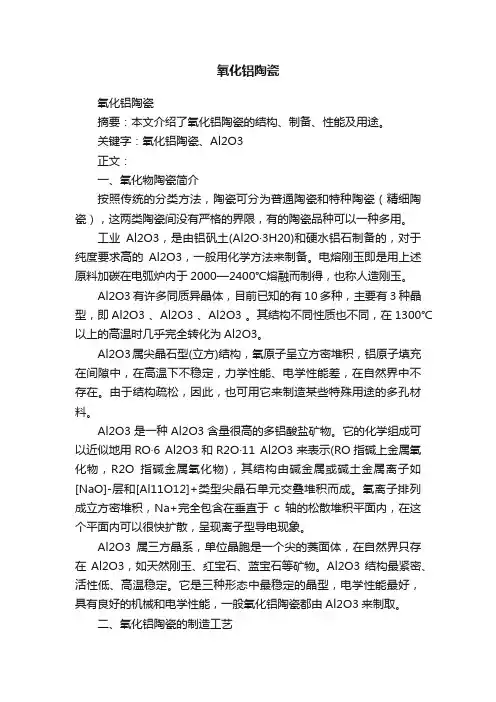

氧化铝陶瓷氧化铝陶瓷摘要：本文介绍了氧化铝陶瓷的结构、制备、性能及用途。

关键字：氧化铝陶瓷、Al2O3正文：一、氧化物陶瓷简介按照传统的分类方法，陶瓷可分为普通陶瓷和特种陶瓷（精细陶瓷），这两类陶瓷间没有严格的界限，有的陶瓷品种可以一种多用。

工业Al2O3，是由铝矾土(Al2O·3H20)和硬水铝石制备的，对于纯度要求高的Al2O3，一般用化学方法来制备。

电熔刚玉即是用上述原料加碳在电弧炉内于2000—2400℃熔融而制得，也称人造刚玉。

Al2O3有许多同质异晶体，目前已知的有10多种，主要有3种晶型，即Al2O3 、Al2O3 、Al2O3 。

其结构不同性质也不同，在1300℃以上的高温时几乎完全转化为Al2O3。

Al2O3属尖晶石型(立方)结构，氧原子呈立方密堆积，铝原子填充在间隙中，在高温下不稳定，力学性能、电学性能差，在自然界中不存在。

由于结构疏松，因此，也可用它来制造某些特殊用途的多孔材料。

Al2O3是一种Al2O3含量很高的多铝酸盐矿物。

它的化学组成可以近似地用RO·6 Al2O3和R2O·11 Al2O3来表示(RO指碱上金属氧化物，R2O指碱金属氧化物)，其结构由碱金属或碱土金属离子如[NaO]-层和[Al11O12]+类型尖晶石单元交叠堆积而成。

氧离子排列成立方密堆积，Na+完全包含在垂直于c轴的松散堆积平面内，在这个平面内可以很快扩散，呈现离子型导电现象。

Al2O3属三方晶系，单位晶胞是一个尖的菱面体，在自然界只存在Al2O3，如天然刚玉、红宝石、蓝宝石等矿物。

Al2O3结构最紧密、活性低、高温稳定。

它是三种形态中最稳定的晶型，电学性能最好，具有良好的机械和电学性能，一般氧化铝陶瓷都由Al2O3来制取。

二、氧化铝陶瓷的制造工艺氧化铝陶瓷是一种以Al2O3为主晶相的陶瓷材料，其氧化铝含量一般在75％～99％之间。

习惯上以配料中氧化铝的含量进行分类，氧化铝含量在75％左右的为"75瓷”，含量在99％的为“99瓷”等。

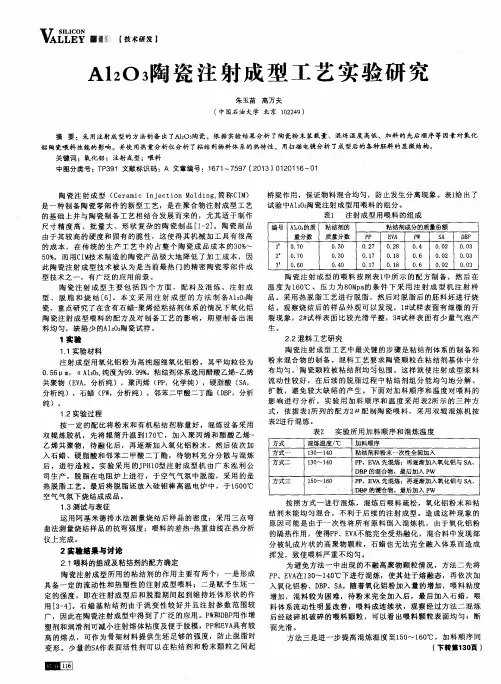

Al2O3陶瓷注射成型工艺实验研究

方式方式一方式二方式三混炼温度／＇Ｃ１３０～１４０１３０～１４０ｌ５Ｄ～１６０加料顺序粘结剂和粉末一次性全部加入ＰＰ、ＥＶＡ先混炼；再逐渐加入氧化铝与ＳＡ、
５０％。而用ＣＩＭ技术制造的陶瓷产品极大地降低了加工成本，因
表１注射成型用喂料的组成
编号Ａ１。０。的质粘结剂的
量分数
ｉ２０．７００．７０
粘结剂成分的质量份额
是一种制备陶瓷零部件的新型工艺，是在聚合物注射成型工艺的基础上并与陶瓷制备工艺相结合发展而来的，尤其适于制作尺寸精度高、批量大、形状复杂的陶瓷制品［卜２］。陶瓷制品由于其较高的硬度和固有的脆性，这使得其机械加工具有很高的成本，在传统的生产工艺中约占整个陶瓷成品成本的３Ｏ％～
ＰＰ
０．２７Ｏ．１７
质量分数
Ｏ．３ＯＯ．３Ｏ
ＥＶＡ
０．２８０．１８
ＰＷ
Ｏ．４０．６
ＳＡ
Ｏ．Ｏ２０．Ｏ２
ＤＢＰ
Ｏ．０３０．０３
此陶瓷注射成型技术被认为是当前最热门的精密陶瓷零部件成型技术之一，有广泛的应用前景。陶瓷注射成型主要包括四个方面，配料及混炼、注射成

2023年陶艺课教学计划表

2023年陶艺课教学计划表课程简介陶艺作为一门非常有意思的手工艺术，因其可塑性、适合大众、对创造力的刺激等特点，已成为一门备受欢迎的艺术形式。

在本课程中，我们将通过阅读、实践、创造等方式，使学生更好地理解陶艺的基本概念和技术，掌握一些基本的技巧，学会创意发散和发掘，以及提高沟通能力和解决问题的能力。

教学目标•学习陶艺的基本概念和技术，掌握陶艺的基本技能；•通过创造、实践、反思等方式提高学生的创造力和思考能力；•培养学生的沟通能力和解决问题的能力；•培养学生对陶艺文化的兴趣和了解程度。

教学计划表第一周课程内容•陶艺作品欣赏•陶艺工具和材料介绍•理论知识：陶艺的历史及发展课堂作业•完成课后阅读《陶艺发展史》一书第二周课程内容•理论知识：陶艺工具的使用方法•实践技能：陶艺的基本技巧练习课堂作业•完成一件基本陶艺作品制作，完成制作过程记录第三周课程内容•理论知识：手工制陶的历史铺垫•实践技能：如何选择和准备陶泥•创造一个独特的有用的器物第四周课程内容•理论知识：陶艺作品表面处理技巧•实践技能：完成陶艺作品的表面装饰课堂作业•涂装面绘制设计图和实际图第五周课程内容•理论知识：如何进行陶艺装饰工作•实践技能：学习不同装饰技术的应用课堂作业•创造陶艺作品并添加装饰第六周课程内容•理论知识：陶艺和陶瓷的区别•实践技能：如何进行器型设计课堂作业•设计一个独特的陶艺器皿，并完成模型制作第七周课程内容•理论知识：如何进行模具制作•实践技能：制作模具课堂作业•完成陶艺器皿的装饰和涂装表面第八周课程内容•理论知识：如何进行陶艺器物相关的成品制作和装配•实践技能：完成一个陶艺器物的整体装配•完成一件独特的陶艺器物的制作过程记录，简单介绍器物的技术特点第九周课程内容•理论知识：陶艺沟通技巧的训练•实践技能：进行陶艺品评选课堂作业•小组讨论，陶艺制作过程中遇到的问题及解决方案汇报总结以上为本课程的主要教学内容，旨在通过理论和实践相结合的方式，使学生更好地了解陶艺的基本概念和技术，掌握一些基本的技巧，并提高沟通能力、解决问题的能力和创造力。

陶瓷板工艺及技术介绍

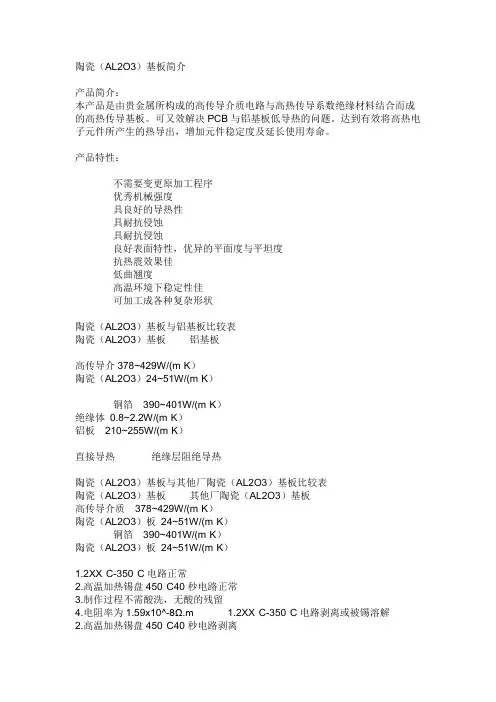

陶瓷（AL2O3）基板简介产品简介：本产品是由贵金属所构成的高传导介质电路与高热传导系数绝缘材料结合而成的高热传导基板。

可又效解决PCB与铝基板低导热的问题。

达到有效将高热电子元件所产生的热导出，增加元件稳定度及延长使用寿命。

产品特性：不需要变更原加工程序优秀机械强度具良好的导热性具耐抗侵蚀具耐抗侵蚀良好表面特性，优异的平面度与平坦度抗热震效果佳低曲翘度高温环境下稳定性佳可加工成各种复杂形状陶瓷（AL2O3）基板与铝基板比较表陶瓷（AL2O3）基板铝基板高传导介378~429W/(m·K）陶瓷（AL2O3）24~51W/(m·K）铜箔390~401W/(m·K）绝缘体0.8~2.2W/(m·K）铝板210~255W/(m·K）直接导热绝缘层阻绝导热陶瓷（AL2O3）基板与其他厂陶瓷（AL2O3）基板比较表陶瓷（AL2O3）基板其他厂陶瓷（AL2O3）基板高传导介质378~429W/(m·K）陶瓷（AL2O3）板24~51W/(m·K）铜箔390~401W/(m·K）陶瓷（AL2O3）板24~51W/(m·K）1.2XX°C-350°C电路正常2.高温加热锡盘450°C40秒电路正常3.制作过程不需酸洗，无酸的残留4.电阻率为1.59x10^-8Ω.m 1.2XX°C-350°C电路剥离或被锡溶解2.高温加热锡盘450°C40秒电路剥离3.制作过程需酸洗，会由酸性物质残留，会造成线路氧化及剥离应用：LED照明用基板、高功率LED基板PC散热、IC散热基板、LED电视散热基板半导体及体集成电路的散热基板可替代PCB及铝基板应用实例：10W LED球灯经红外线热像测温仪检测点灯时间超过72小时环境温度28.4°C内壁温度60°C点编号温度X Y 附注1 84.57 114 58 全面积最高温2 84.08 229 1193 82.27 118 1814 64.07 168 183点编号温度X Y 附注1 53.31 117 143 全面积最高温2 52.78 138 1553 45.86 166 1864 51.89 205 159陶瓷基板与铝基板比较图陶瓷基板种类及比较：系统电路板的种类包括：铝基板（MCPCB)印刷电路板（PCB）软式印刷电路板（FPC）陶瓷基板种类主要有：高温熔合陶瓷基板（HTFC)低温共烧多层陶瓷（LTCC)高温共烧多层陶瓷（HTCC)直接接合铜基板（DBC）直接镀铜基板（DPC）1-1 HTFC（Hight-Temperature Fusion Ceramic)HTFC 称为高温熔合陶瓷基板，将高温绝缘性及高热传导的AL2O3或AIN陶瓷基板的单面或双面，运用钢板移印技术，将高传导介质材料印制成线路，放置于850~950°C的烧结炉中烧结成型，即可完成。

Al2O3陶瓷材料中添加不同量ZrO2

Al2O3陶瓷材料中添加不同量ZrO2的力学性能影响目的：分析在Al2O3陶瓷材料中添加不同量的ZrO2后，陶瓷的力学性能变化以及耐磨损的效果，从而得到最优的Al2O3陶瓷材料中ZrO2添加量。

方法：运用热压烧结法制备Al2O3陶瓷，第一组采用99.6vol% Al2O3（ＡＤ９９５）、第二组采用Al2O3中添加１５ｖｏｌ％的ZrO2，第三组采用Al2O3中添加25ｖｏｌ％的ZrO2。

针对符合材料细观力学理论，并充分考虑到ZrO2的相变特性，建立起了两者之间的力学结构模型。

结果：在氧化铝材料中添加了细化氧化锆晶体后，陶瓷材料的致密性有了明显提升，三组实验中所制得的陶瓷材料中的力学性能图线呈现应力-应变曲线类线性关系。

第一组陶瓷的断裂韧性为5.38MPa·m0.5,第二组陶瓷材料的断裂韧性为8.37 MPa·m0.5，较上一组实验的断裂韧性提升了大约50%；第三组实验所制得的陶瓷材料的断裂韧性为10.53 MPa·m0.5。

结论：进而说明，伴随着ZrO2增加量的提升。

陶瓷的弹性模量降低而断裂韧性增加，这一变化趋势与实验结果有良好的一致性。

未增加ZrO2材料层的磨损形式主要是磨粒磨损，而两组增加了加ZrO2材料层的磨损形式主要是黏着磨损。

1 引言陶瓷材料是人类应用最早的材料之一。

它是一种天然或人工合成的粉状化合物，经过成形或高温烧结，由金属元素和非金属的无机化合物构成的多相固体材料川。

陶瓷材料具有耐高温、耐腐蚀、耐磨损、高强度、高硬度、抗氧化等诸多优点，近年来逐渐从传统应用行业扩展到航空航天、生物医疗、汽车、建筑等更为广阔的应用领域。

但氧化铝陶瓷材料由于本质上是一种脆性材料，由于自身结构和键性的原因，滑移系统少，位错产生和运动困难，导致韧性较低，也严重限制了其应用和发展。

ＺｒＯ２增韧Ａｌ２Ｏ３陶瓷是最早开发的Ａｌ２Ｏ３陶瓷基复合材料。

ＺｒＯ２自身马氏体转变引起的裂纹韧化和残余应力韧化可使其韧性得到显著提高，这也是对Ａｌ２Ｏ３陶瓷增韧使用最多且效果最好的增韧方法之一［２－３］。

Al2O3陶瓷低温烧结性能影响因素的研究进展

一般来说，Al2O3陶瓷的烧结温度越高，其烧结后的密度越高，硬度也越高，但同时也会导致材料的韧性和抗弯强度下降。
2、烧结压力：
烧结压力也是影响Al2O3陶瓷低温烧结性能的重要因素之一。在一定压力下进行烧结，可以促进陶瓷颗粒的致密化过程，提高材料的密度和硬度。但是，过高的压力会导致陶瓷内部产生残余应力，降低材料的韧性和抗弯强度。因此，在选择烧结压力时，应根据材料的性质和实际应陶瓷基复合材料制备技术与装备的研究与开发，对于提升我国陶瓷产业的竞争力具有重要意义。
基本内容
摘要：本研究旨在探讨Al2O3基微纳复合陶瓷刀具材料的制备及其切削性能。通过将Al2O3基陶瓷与纳米颗粒进行复合，制备出具有优异切削性能的刀具材料。实验结果表明，该材料具有高硬度和良好的耐磨性能，在切削过程中表现出良好的稳定性和切削力。本次演示将详细介绍Al2O3基微纳复合陶瓷刀具材料的制备方法及其切削性能，并与其他常见刀具材料进行比较。
三、结果与讨论
1、成矿特性：随着Al2O3/SiO2比的增加，烧结矿的成矿率逐渐提高。这是因为Al2O3可以提高烧结矿的熔点，使其在高炉冶炼中更容易形成矿相。此外，较高的Al2O3含量也可以增加烧结矿的强度和稳定性。
2、冶金性能：在一定范围内，随着Al2O3/SiO2比的增加，烧结矿的冶金性能有所提高。这主要是因为Al2O3可以改善烧结矿的还原性和熔融性，使其在高炉冶炼中更容易被还原和熔融。但是，当Al2O3/SiO2比过高时，烧结矿的冶金性能会降低，这可能是由于烧结矿的熔点过高，导致其在高炉中难以熔融。
二、原位增韧Al2O3陶瓷基复合材料的制备
原位增韧Al2O3陶瓷基复合材料的制备过程主要包括以下几个步骤：原料选取、配料、磨粉、成型和烧成。其中，配料是关键环节，需精确控制各成分的含量，以保证材料的性能。制备过程中还需严格控制工艺参数，如烧成温度、气氛和时间等，以确保材料具有优良的性能。

陶瓷毕业设计

洛阳理工学院毕业设计说明书题目：15立方米焦炉煤气梭式窑学号：Z********姓名：***院系：材料科学与工程系专业：材料工程技术指导老师：***二零一零年十二月本设计是通过大学三年的学习，在了解隧道窑、辊道窑、梭式窑的基础上的设计的，在设计过程中，参考了众多关于梭式窑方面的学术论文，对多学的知识进行学以致用，通过本次设计，我对梭式窑的设计过程有了更深刻的认识，本设计的主要思路是：联系产品的生产工艺要求；对梭式窑系统的安排;窑炉尺寸的确定；设计科学的烧成制度；通过物料的平衡、热平衡的计算来确定窑墙的厚度；对钢架结构进行校核计算以及工程材料概算。

加强对余热的利用，争取节能环保。

关键词：梭式窑、结构、设计、焦炉煤气、镁质强化瓷摘要： (2)前言 (5)1、任务书 (6)1.1原始资料 (7)2、主要技术参数与经济指标 (8)2.1入窑坯体的主要尺寸 (8)2.2 窑体主要尺寸的确定 (8)2.3支柱规格 (8)2.4窑内尺寸计算 (8)3、工作系统的确定 (9)4、窑体材料及其厚度的确定 (10)4.1窑体材料的选择 (10)4.2窑体材料厚度的确定原则 (10)4.3材料选择 (10)4.4窑墙砌筑体尺寸的确定 (11)4.5窑外长宽高的确定 (11)5、烧成制度的确定 (12)5.1烧成制度的确定 (12)5.2温度烧成曲线图 (12)6、燃料燃烧计算 (13)6.1成分的换算 (13)6.2理论空气量计算 (13)6.3实际空气量计算 (13)6.4烟气生成量计算 (13)6.5理论燃烧温度计算 (15)7、物料平衡的计算 (16)8、热平衡的计算 (17)8.1确定热平衡计算范围 (17)8.2热平衡方框 (17)8.3热收入计算 (18)8.4热支出计算 (18)8.5第一阶段燃料消耗量计算 (19)9、烟气阻力计算及烧嘴、烟囱设计 (20)9.1烟气的阻力计算 (20)9.2烧嘴的选用 (20)9.3烟囱设计 (20)10、工程材料概算 (22)10.1窑体主材料总表 (22)10.2窑车材料总表 (23)10.3管路材料总表 (24)参考文献 (25)后记 (26)前言鉴于整个世界性的能源紧张形势，国家已经指定了多项节能减排法规。

氧化铝陶瓷

氧化铝陶瓷刀
氧化铝陶瓷阀门球
氧化铝陶瓷钉
陶瓷刀简介
新型陶瓷刀具的出现，是人类首次通过运用陶瓷材料改革机械切削加工的一场技术革命的成果。早在20世纪初，德国与英国已经开始寻求采用陶瓷刀具取代传统的碳素工具钢刀具。陶瓷材料因其高硬度与耐高温特性成为新一代的刀具材料，到目前为止，用作陶瓷刀具的材料已形成氧化铝陶瓷，氧化铝—金属系陶瓷、氧化铝—碳化物陶瓷、氧化铝—碳化物金属陶瓷、氧化铝—氮化物金属陶瓷及最新研究成功的氮化硼陶瓷刀具。就世界范围讲，德国陶瓷刀具已不仅用于普通机床，且已将其作为一种高效、稳定可靠的刀具用于数控机床加工及自动化生产线。陶瓷刀体现的是新世纪、新材料的绿色环保概念。它高雅灵巧，自用送礼两相宜，带给人们贵族般的享受，是身份和品味的象征。
未来发展趋势：氧化铝陶瓷作为先进陶瓷中应用最广的一种材料，伴随着整个行业的发展呈现以下发展趋势：（1）技术装备水平将快速提高：计算机技术和数字化控制技术的发展促进了先进陶瓷材料工业的技术进步和快速发展，诸如自动控制连续烧结窑炉、大功率大容量研磨设备、高性能制粉造粒设备等净压成型设备等先进的成套设备有利地推动了行业整体水平的提高，同时在生产效率、产品质量等方面也都明显改善;（2）产品质量水平不断提高：国内微晶氧化铝陶瓷制品从无到有，产业规模从小到大，产品质量从低到较高，经历了一个快速发展的历程;（3）产业规模将迅速扩大：微晶氧化铝陶瓷制品作为其它行业或领域的基础材料，受着其它行业发展水平的影响和限制。从氧化铝陶瓷的应用情况看，应用范围越来越宽，用量越来越大，特别是在防磨工程和建筑陶瓷生产方面的用量增加将更为显著。
结语
Al2O3陶瓷材料是应用得较多的陶瓷材料之一。国外对Al2O3材料的研究起步较早，尤其是在科技含量高的领域如机械加工、医学、航空航天等。而国内对Al2O3材料研究相对较晚，技术相对落后，且制造业中生产工艺较落后、装备不精，所以产品质量跟西方发达国家相比还是存在一定的差距。因此，提高我国Al2O3材料的研究水平及大力推广Al2O3材料的应用已迫在眉睫

al2o3陶瓷制备流程

al2o3陶瓷制备流程Al2O3陶瓷制备流程一、概述Al2O3陶瓷，即氧化铝陶瓷，是一种具有高温稳定性、高硬度和耐腐蚀性的陶瓷材料。

它在工业领域中广泛应用于耐火材料、电子元件、磨料和涂层等领域。

本文将介绍Al2O3陶瓷的制备流程。

二、原料准备制备Al2O3陶瓷的原料主要有氧化铝粉和添加剂。

氧化铝粉通常采用高纯度的氧化铝粉末，添加剂可根据具体需求选择，如镁、钇等元素的氧化物。

原料的选择和质量对最终产品的性能有着重要影响。

三、混合和研磨将氧化铝粉和添加剂按一定比例混合，以确保均匀分布。

然后，将混合后的粉末放入球磨机中进行研磨处理。

研磨的目的是使粉末颗粒更加细小均匀，增加反应活性。

四、成型研磨后的粉末通过成型工艺形成所需的形状。

常用的成型方法有压制成型和注塑成型。

压制成型是将粉末放入模具中，施加压力使其形成固体坯体。

注塑成型则是将粉末与有机溶剂混合，通过注塑机注射到模具中，形成绿胚。

五、烧结绿胚经过成型后，需要进行烧结处理。

烧结是将绿胚置于高温下进行加热，使粉末颗粒之间发生结合，形成致密的陶瓷材料。

烧结温度和时间的选择需根据原料和产品要求进行确定。

六、表面处理烧结后的Al2O3陶瓷可能会存在表面不光滑或有缺陷的情况，因此需要进行表面处理。

常见的表面处理方法有抛光、研磨和镀膜等。

表面处理可以提高陶瓷的光洁度和机械性能，满足特定的应用需求。

七、性能测试制备完成的Al2O3陶瓷需要进行性能测试，以确保其符合要求。

常用的性能测试项目包括硬度测试、抗压强度测试、热稳定性测试和化学稳定性测试等。

通过这些测试，可以评估陶瓷材料的质量和性能。

八、应用领域Al2O3陶瓷的优良性能使其在许多领域有广泛应用。

在耐火材料领域，Al2O3陶瓷可用于制作高温炉具、耐火砖和耐火涂层等。

在电子元件领域，Al2O3陶瓷可用于制作绝缘体、电容器和电子陶瓷等。

此外，Al2O3陶瓷还可用作磨料、切削工具和涂层材料等。

九、总结Al2O3陶瓷的制备流程主要包括原料准备、混合和研磨、成型、烧结、表面处理和性能测试等步骤。

以木材为模板制备Al2O3多孔陶瓷的工艺

维普资讯
ＪＵＲＮＡＬＯＦＪＩＮＧＳＵＵＮＩＥＲＳＩ０ＡＶＴＹ（ｔａＳｉｎｅＥｉｏ）Ｎａｍ・ｃｅｃｄｄｎｌ
／
以木材为模板制备Ａ２３多孑陶瓷的工艺１０Ｌ
ｍｃｏｃｐ（Ｅ）ｗｒｕｅｒｈｓｅｔｉｔｎａｄｔｅａｎｃｏｔｃｒｓｏｐｒｕｌｍｎｉｓ０ｖＳＭｒｅｅｓｄｆａｅｉｎｉｃｉｎｏｘｍｉｅｍｉｓｕｔｅｆｏｏｓａｉａｏｐｄｆａｏｒｒｕｕ
卷第．５
ｐｗｅｖａｔｏｍｅｏｓｄｒｃａｄｉｄｒｃｓｔｉｇｏｄｒｉｗｔｄ：ｉｔｎｎｉｔｉｅｎ．Ｘ—ｒｙｄｆａｔｎ（ＲｈｅｅｎｒａｉｒｃｏＸＤ）ａｄｓａｎｎｌｃｏｆｉｎｃｎｉｇｅｔｎｅｒ
ｏｅｏｏｉｐｎｐｒｓｔｙ．ｗｈｃａｌｏｖｉｉｈｄｉｔｒｉｎｒｃａｋｎｆｓｍｐｅ，ｎｈｅｉｇｓｒｎｔｆｉｈｃｎａｓａｏｄｈｇｓｏｔｏｒｃｉｇｏａｌｓａｄｔｅｂｎｄｎｔｅｇｈｏｏ
一期
■■■—■■ ａａｙｅｎｄｔｉ．Ｔｈｅｕｔｓｏｔａｈｅｔｒｐｏｅｔｓｏｒｕｌｍｉａｃｒｍｉｓａｅｏｔｉｅｙｎｌｓｄｉｅａｌｅｒｓｌｓｈｗｈｔｔｅｂｔｒｐｒｉｆｐｏｏｓａｕｎｅａｃｒｂａｎｄｂｅｅ
ｒ ■■ Ｌ．■ ■一一

氧化铝陶瓷生产工艺流程简介

氧化铝陶瓷生产工艺流程简介一、特点与技术指标氧化铝陶瓷目前分为高纯型与普通型两种。

高纯型氧化铝陶瓷系Al2O3含量在99.9％以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。

普通型氧化铝陶瓷系按Al2O3含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al2O3含量在80％或75％者也划为普通氧化铝陶瓷系列。

1. 硬度大经中科院上海硅酸盐研究所测定，其洛氏硬度为HRA80-90，硬度仅次于金刚石，远远超过耐磨钢和不锈钢的耐磨性能。

2. 耐磨性能极好经中南大学粉末冶金研究所测定，其耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍。

根据我们十几年来的客户跟踪调查，在同等工况下，可至少延长设备使用寿命十倍以上。

3. 重量轻氧化铝陶瓷密度为3.5g/cm3，仅为钢铁的一半，可大大减轻设备负荷。

性能符合Q/OKVL001-2003技术标准，耐磨陶瓷主要技术指标氧化铝含量≥95% 、密度≥3.5 g/cm3 、洛氏硬度≥80 HRA 、抗压强度≥850 Mpa 、断裂韧性K Ι C ≥4.8MPa·m1/2 、抗弯强度≥290MPa 、导热系数 20W/m.K 、热膨胀系数：7.2×10-6m/m.K。

其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。

其制作工艺如下：二、粉体制备：将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。

粉体粒度在1μm微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在99.99％外，还需超细粉碎且使其粒径分布均匀。

Al2O3-TiC-Me系金属陶瓷的设计原则与研究进展

延展性，将二者复合制备金属陶瓷，能较好地弥补陶瓷韧性不足的缺陷，因此制备Ａｌ０３一ＴｉＣ－Ｍｅ系金属陶瓷引起了研究者的关注］。
１Ａｌ２０３－ＴｉＣ－Ｍｅ系金属陶瓷的设计原则
ｃａｌａｎｄｃｈｅｍｉｃａｌｃｏｍｐａｔｉｂｉｌｉｔｙ，ａｎｄｐｒｅｐａｒａｔｉｏｎｔｅｃｈｎｏｌｏｇｙ．ＴｈｅｐｒｏｇｒｅｓｓｏｆｓｅｖｅｒａｌｓｅｒｉｅｓｏｆＡ１２Ｏ３一ＴｉＣ－Ｍｅｃｅｒｍｅｔｓａｔｈｏｍｅａｎｄａｂｒｏａｄａｒｅｒｅｖｉｅｗｅｄａｎｄｓｕｍｍａｒｉｚｅｄ．ＴｈｅａｐｐｌｉｃａｔｉｏｎａｎｄｄｅｖｅｌｏｐｍｅｎｔｏｆＡ１２０３一ＴｉＣ－Ｍｅｃｅｒｍｅｔｓａｒｅａｌｓｏｐｒｏｓｐｅｃｔｅｄ．ＫｅｙｗｏｒｄｓＡｌｚ０３一ＴｉＣ－Ｍｅ，ｃｅｒｍｅｔ，ｄｅｓｉｇｎｐｒｉｎｃｉｐｌｅ
金属陶瓷中金属与陶瓷间的界面是保障金属陶瓷性能
体中加入第二相刚性粒子，可显著提高材料的强度和韧性，常用的粒子有ＴｉＣＥ、ＴｉＮ［、Ｔｉ（Ｃ，Ｎ）［。等，ＴｉＣ的硬度较高、ＴｉＮ的韧性较好，这些陶瓷中尤其以Ａｌ。Ｏ。一ＴｉＣ复合陶

《陶瓷作业设计方案-2023-2024学年科学青岛版2001》

《陶瓷》作业设计方案第一课时一、教学目标1. 了解陶瓷的历史渊源，发展演变和作用；2. 掌握陶瓷的制作工艺和技术；3. 提高学生的审美能力和动手能力；4. 培养学生的创造力和想象力。

二、教学内容1. 陶瓷的定义和分类；2. 陶瓷的历史和发展；3. 陶瓷的制作工艺和技术；4. 陶瓷在现代社会中的应用；5. 陶瓷的艺术魅力和表现形式。

三、教学方法1. 讲授法：通过讲解陶瓷的相关知识，让学生了解陶瓷的基本概念和历史；2. 实践操作：组织学生进行陶瓷的制作实践，让他们亲自体验制作过程；3. 实地考察：组织学生参观陶瓷工厂或陶瓷艺术展览，让他们了解陶瓷的制作过程和艺术表现形式；4. 讨论交流：组织讨论和交流活动，让学生展示自己的作品并互相学习。

四、教学过程第一节：导入通过介绍陶瓷的定义和分类，引导学生了解陶瓷的基本概念，并激发他们的学习兴趣。

第二节：讲解讲解陶瓷的历史和发展，让学生了解陶瓷在不同时期的作用和影响，并学习到相关知识。

第三节：实践操作组织学生进行陶瓷制作实践，让他们亲自动手制作属于自己的陶瓷作品，并体验到制作的乐趣和挑战。

第四节：实地考察组织学生参观陶瓷工厂或陶瓷艺术展览，让他们观摩专业制作过程和高水平的艺术作品，提高他们的审美能力和艺术修养。

第五节：讨论交流组织学生展示自己的作品，并进行讨论和交流活动，让他们分享制作心得和体会，互相学习和提高。

五、教学资源1. 书籍资料：提供相关的陶瓷书籍和资料给学生进行阅读学习；2. 实验器材：提供陶瓷制作所需的器材和工具给学生进行实践操作；3. 实地考察：组织学生参观陶瓷工厂或陶瓷艺术展览，让他们亲身感受陶瓷的魅力和魄力。

六、评价方式1. 作业评价：评定学生的陶瓷作品，包括创意、工艺和表现形式；2. 考试评价：进行陶瓷知识的考试，测试学生对陶瓷的理解和掌握程度；3. 参与评价：评定学生在讨论和交流活动中的表现和贡献，包括发言和思考等方面。

七、拓展延伸1. 组织陶瓷作品展览，让更多人欣赏学生的作品和成就；2. 设计陶瓷制作比赛，激发学生的创造力和竞争意识。

年产600万m2陶瓷抛光砖设计任务书

年产600万陶瓷抛光砖设计任务书摘要该课程设计是年产600万陶瓷抛光砖工艺初步设计。

由于近年来渗花抛光砖备受关注,特别是加快城市化建设和全面奔小康社会等政策的出台,给渗花抛光砖带来了新的活力和生机,所以本次设计为选择渗花抛光砖的工厂工艺设计。

本次课程设计严格按照老师所给任务书去完成，通过查找资,结合所学知识和实习经验，并根据市场前景选择产品的种类和工厂所在地,合理选择工艺流程和设计指标,采用国内先进生产技术及生产设备,机械化、自动化装备水平合理,进行了坯料配方计算、物料衡算、设备选型计算和厂址选择。

关键词:抛光砖,工艺,物料衡算,设备选型AbstractThis course is designed to produce 6 million ceramic polishing brick process preliminary design.Due to ooze to spend polishing brick has attracted much attention in recent years, especially to speed up the urbanization construction and running of a well-off society in an all-round way and other policies, to ooze to spend polishing brick brought new vigor and vitality, so the design for choosing ooze to spend polishing brick factory process design.The curriculum design in strict accordance with the teacher give commitments to achieve, by looking for information, combining with the knowledge and practice experience, and according to the types of market prospects choose products and factory location, reasonable selection process flow and design index, USES the domestic advanced production technology and production equipment, mechanization and automation equipment level is reasonable, the blank1ingredients, material balance calculation, equipment selection and site selection.Key words: Polishing Brick, Process, Material Balance, Equipment Type Selection2目录前言 (5)第1章总论部分 (6)1.1 设计数据 (6)1.2 设计依据 (6)1.3 设计原则 (6)第2章制备与工艺选择 (7)2.1 原料组成与计算 (7)2.1.1 坯体组成 (7)2.1.2坯体矿物组成计算 (7)2.1.3 原料矿物组成 (8)2.2 工艺选则 (9)2.2.1 生产方法的确定 (9)2.2.2生产中工艺处理 (9)2.2.3 工艺流程 (9)2.3 工艺简介 (9)2.3.1 配料、球磨 (9)2.3.2 过筛、除铁 (10)2.3.3 均化 (10)2.3.4 干燥 (10)2.3.5 粉料陈腐 (10)第3章物料衡算 (10)3.1 选择原则 (10)3.2 工艺参数的选择 (10)3.3 物料衡算 (11)3.3.1 衡算意义 (11)3.3.2 物料衡算指标 (11)第4章设备与选型 (12)34.1 选型原则 (12)4.2 设备 (12)4.2.1 球磨机 (12)4.2.2 喷雾干燥塔 (13)4.2.3 料仓 (14)4.2.4 液压压砖机 (14)4.2.5 双层辊道式干燥器 (14)4.2.6 辊道窑 (15)4.3 抛光线 (16)4.4 辅助设备 (16)第5章厂址选择 (18)5.1 建厂地选择的主要因素 (18)5.2 厂址具体位置选择的原则 (19)5.3 具体厂地的选择 (19)结论 (20)致辞 (20)参考文献 (20)4前言近年来，随着我国居民收入水平的提高和人均居住面积的增加,抛光砖的使用将从大城市向中小城市、向农村市场发展，特别是价廉物美的渗花砖、普通微粉砖，在新农村建设中将会大量的使用。

陶瓷综合实验课程设计

目录一文献综述 (2)二.计算与设计 (4)2.1釉料配方的计算 (4)2.2实验设计 (6)三.实验过程 (8)3.1.原料含水率及酌减量的测定 (8)3.2.原釉浆含水率及筛余的计算 (8)3.3釉料烧失量的测定 (9)3.4.釉料的粘度与密度（比重） (10)3.5.釉料的制备 (11)3.6.施釉 (11)3.7.烧成 (11)四、性能检测与结果分析 (12)4.1 釉浆悬浮稳定性的测定 (12)4.2釉面硬度 (12)4.3 釉面光泽度测定 (12)4.4 釉浆含水率的测定 (13)4.5 釉面白度的测定： (13)4.6 釉面光泽度测定 (13)4.7 釉面硬度 (13)五、结论： (14)六、体会与感想 (14)七、谢辞 (15)八、参考文献 (16)一文献综述釉是附着在陶瓷制品表面的类玻璃薄层，使陶瓷制品具有一定的稳定性和一些特殊的物理及化学性能。

它根据坯体性能的要求，利用天然矿物原料及某些化工原料按比例配合，在高温作用下熔融而覆盖在坯体表面的富有光泽的玻璃质层。

釉是玻璃体，具有与玻璃相似的物理化学性质。

无固定的熔点，具有光泽，硬度大，能抵抗酸和碱的侵蚀，质地致密，不透水和透气等特点。

所以釉有以下的作用：首先，使坯体对液体和气体具有不透过性。

其次，颜色釉与艺术釉施于坯体表面，可以增加陶瓷的艺术价值和欣赏价值。

釉用原料分为天然矿物原料和化工原料，其中主要制釉氧化物及其作用如下：二氧化硅主要由石英引入，它是釉的主要成分，一般含量在50%以上。

它可以提高釉的熔融温度和粘度，给釉以高的化学强度，提高釉的白度，透光度，化学稳定性，并降低有的膨胀系数。

氧化钙主要由方解石等引入，是釉中主要熔剂。

与碱金属氧化物相比，它能增加釉的抗折强度和硬度，降低釉的膨胀系数。

可以增加坯釉结合性，提高釉的化学稳定性。

氧化镁主要由菱镁矿等引入，是强的活性助熔剂。

可以提高釉的流动性，减弱右面的龟裂，提高釉的硬度，和白度等特点。

al2o3陶瓷粉料的喷雾干燥工艺要点

al2o3陶瓷粉料的喷雾干燥工艺要点
1、泥浆的制备将纯度为99％的一级．[业氧化铝加入5％左右的添加剂配制成95％瓷料，按料：球：水=l：2：l比例，装入球磨，加入粘结剂、解凝剂及适量的水。

制得稳定的悬浮液泥浆。

用简易洫摄汁测定其相对粘度，以确定合适的泥浆固含量、解凝剂的种类和用量。

2、喷雾干燥工艺喷雾十二煤实验采川nTP 6型压山式喷雩于燥器进行，料浆通过压力式喷嘴雾化，按混流方式与热空气混合并被丁燥。

喷雾干燥过程中主要控制的工艺参数为：a、r燥器的出几温度。

一般控制在110℃。

1)、嘴的内行。

采用 0 6rm或o 8rnrn喷孔板。

，c、旋BL分离器的压菇，控制在 220Pa。

2 3喷干后的粉料的性能检测水份{91|l定按一般陶瓷水份测定方法检测。

其瓤粒形貌、粒度用显微镜观察，粉料的流动性技松装密度检测参照Asm 中的金属粉未的流动胜及松装密度的实验标准检测，其方‘法为：存无振动条件下，509粉料(精确到0．ol*)，埔过口径为6nm，K 3nun 的玻璃漏斗颈的时问为其流动件；粉料在无振动条件r通过同样的玻墒漏斗，落人距其25mm高的容器内的无振实锯度，为其松装密度。

Al2O3陶瓷改性隔膜的安全性能

Al2O3陶瓷改性隔膜的安全性能杨和山;夏悦;石玉磊【摘要】以聚乙烯(PE)隔膜和Al2O3陶瓷涂覆改性PE隔膜组装软包装锂离子电池.通过SEM、热收缩、穿刺、外短路和过充等测试,研究Al2O3陶瓷涂覆改性PE 隔膜的安全性能.PE隔膜经Al2O3陶瓷涂覆改性后,耐热性能和浸润性能提升,组装的电池在穿刺测试中最高温度仅135℃,外短路和过充测试表现也更好.改性隔膜组装的电池在室温下于2.75～4.20 V以0.5 C充电、1.0 C放电循环555次,容量保持率在90.86％以上,80％放电深度预计寿命在1200次以上.【期刊名称】《电池》【年(卷),期】2019(049)001【总页数】4页(P32-35)【关键词】锂离子电池;陶瓷;隔膜;安全性能【作者】杨和山;夏悦;石玉磊【作者单位】东莞市致格电池科技有限公司,广东东莞 523000;福建省致格新能源电池科技有限公司,福建三明 365300;深圳市清新电源研究院,广东深圳 518071;深圳市清新电源研究院,广东深圳 518071【正文语种】中文【中图分类】TM912.9作为锂离子电池重要组成部分之一，隔膜可隔离正负极、防止短路、提供Li+迁移的微孔通道，在失控条件下还可闭孔以阻止Li+的迁移，保证电池的安全[1]。

隔膜不直接参与电极反应，但是对锂离子电池的综合性能有重要影响[2]。

目前，市场上的锂离子电池隔膜以聚乙烯(PE)和聚丙烯(PP)为主。

聚烯烃类隔膜熔点较低、机械强度不够，在极端条件下容易导致电池内部短路。

为了满足锂离子电池技术的应用需求，人们研究了高性能锂离子电池隔膜技术，其中有机底膜/陶瓷颗粒涂层复合隔膜是重点之一。

陶瓷材料的熔点较高，热稳定性好，无机陶瓷材料通常有一定的极性，与常用的碳酸酯类溶剂的亲和性很好，可增加隔膜的浸润性能和保液性能。

周冉冉等[3]以聚偏氟乙烯-六氟丙烯为黏结剂，将聚甲基丙烯酸甲酯(PMMA)包覆的Al2O3高分散纳米杂化材料Al2O3@PMMA与Celgard 2325膜复合，Al2O3@PMMA涂层提高了隔膜的离子电导率及吸液率，以复合隔膜组装的镍钴锰酸锂(NCM)三元正极材料扣式电池，以8 C在2.8～4.3 V放电，比容量达到120 mAh/g。
