电流互感器设计
(word版)电流互感器设计
电流互感器设计1互感器设计目的及意义........................................................................... (2)2电流互感器总体设计........................................................................... (2)电流互感器类型选取...................................................................... (3)电流互感器各部件设计...................................................................... (3)铁芯及绕组设计................................................................. (3)外绝缘套管设计................................................................. (3)复合绝缘子设计................................................................. (4)出线套管内绝缘设计................................................................. (5)屏蔽设计................................................................. (5)密封结构设计................................................................. (5)互感器其他部件及标准件................................................................ (5)1100KV电流互感器总体装配图......................................................................... (5)画各部件三维图.................................................................5..................................................装配体绘制及总质量估算................................................................ .. (5)装配体材料清单................................................................. (6)装配体电场和机械性能模拟分析................................................................ .. (6)3单件电流互感器组装........................................................................... (6)原材料的购置及检验...................................................................... (6)原材料的处理...................................................................... (6)线圈的缠绕...................................................................... (7)环氧套管的浇注及修整...................................................................... (7)电流互感器的装配...................................................................... (7)互感器设计目的及意义电流互感器是一种专门用作变换电流大小的特殊变压器。
电流互感器的设计

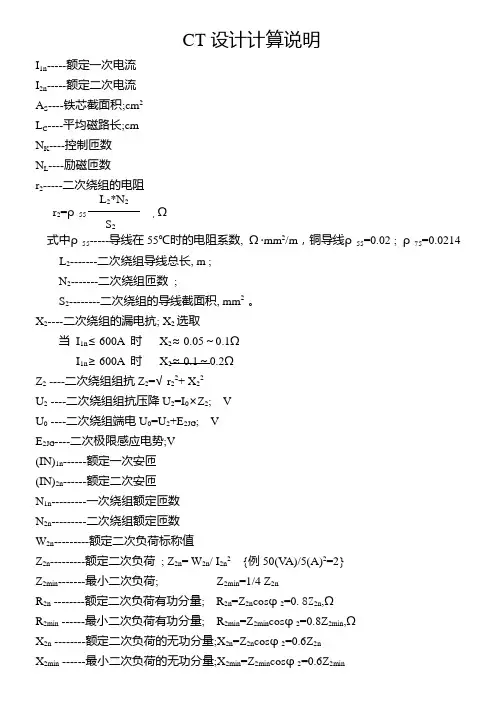

CT设计计算说明I1n-----额定一次电流I2n-----额定二次电流A S----铁芯截面积;cm2L C----平均磁路长;cmN K----控制匝数N L----励磁匝数r2-----二次绕组的电阻L2*N2r2=ρ55 ，ΩS2式中ρ55-----导线在55℃时的电阻系数, Ω·mm2/m，铜导线ρ55=0.02 ; ρ75=0.0214 L2-------二次绕组导线总长, m ;N2-------二次绕组匝数;S2--------二次绕组的导线截面积, mm2 。
X2----二次绕组的漏电抗; X2选取当I1n≤600A 时X2≈0.05～0.1ΩI1n≥600A 时X2≈0.1～0.2ΩZ2 ----二次绕组组抗Z2=√r22+ X22U2 ----二次绕组组抗压降U2=I0×Z2; VU0 ----二次绕组端电U0=U2+E2JG; VE2JG----二次极限感应电势;V(IN)1n------额定一次安匝(IN)2n------额定二次安匝N1n---------一次绕组额定匝数N2n---------二次绕组额定匝数W2n---------额定二次负荷标称值Z2n---------额定二次负荷; Z2n= W2n/ I2n2{例50(V A)/5(A)2=2}Z2min-------最小二次负荷; Z2min=1/4 Z2nR2n --------额定二次负荷有功分量; R2n=Z2n cosφ2=0.8Z2n,ΩR2min ------最小二次负荷有功分量; R2min=Z2min cosφ2=0.8Z2min,ΩX2n --------额定二次负荷的无功分量;X2n=Z2n cosφ2=0.6Z2nX2min ------最小二次负荷的无功分量;X2min=Z2min cosφ2=0.6Z2minR2ε--------二次回路总电阻; R2ε= r2+R2n;ΩR2εmin ------二次回路最小电阻; R2εmin= r2+R2min;ΩX2ε--------二次回路总电抗; X2ε=X2+X2n;ΩX2εmin ------二次回路最小电抗; X2εmin= X2+X2minn;Ωα----------二次回路阻抗角; α= arctg X2ε/ R2ε= tg -1(X2ε/ R2ε)；（ο)α----------二次回路阻抗角; α= arctg X2εmin/ R2εmin= tg -1X2εmin/ R2εmin；（ο) Z2ε--------二次回路总阻抗; Z2ε=√R2ε2+X2ε2;ΩZ2εmin-------二次回路总阻抗; Z2εmin=√R2εmin2+X2εmin2;ΩI1/ I1n(%) 额定一次电流百分数对准确级为0.1∽1级额定二次负荷时列 5 ,20 ,100 ,120 ;四个数最小二次负荷时列120 一个数对准确级为3或5级额定二次负荷时列50, 120 二个数最小二次(IN)0---负荷时列120 一个数对保护级只在额定二次负荷时列100 一个数I2--------对应额定一次电流百分数的二次电流E2------与二次电流相对应的二次绕组感应电势E2=I2Z2ε或E2=I2Z2εmin , VB------对应不同E值的铁芯磁通密度45×E2B= ,T 1T(特斯拉)=104GS(高斯)N2n×Ac(IN)0/cm---单位长度的励磁磁势根据磁通密度B按选定铁芯材料的磁化曲线查出(IN)0----铁芯总的励磁磁势(IN)0=(IN)0/cm×L Cθ(ο)----铁芯的损耗角,跟据磁通密度B或单位长度的励磁磁势(IN)0/cm由磁化曲线查出。
零序电流互感器和剩余电流互感器的异同及设计
零序电流互感器和剩余电流互感器的异同及设计零序电流互感器和剩余电流互感器的异同及设计一、引言在电力系统中，电流互感器是一种非常重要的设备，用于测量电流的大小和方向，保护电力系统的安全和稳定运行。
而零序电流互感器和剩余电流互感器作为电流互感器的两种特殊类型，其设计和运用也呈现出不同的特点。
本文将就零序电流互感器和剩余电流互感器的异同及设计进行深入探讨。
二、零序电流互感器的特点及设计1. 零序电流互感器的作用零序电流互感器是一种用于测量系统中零序电流的互感器，其主要作用是检测系统中的接地故障、漏电和电流不平衡等问题，确保系统的安全运行。
2. 零序电流互感器的设计原理零序电流互感器的设计原理主要是通过差动电流变比和相位角差来实现零序电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 零序电流互感器的特点零序电流互感器具有灵敏度高、响应快、频率范围广等特点，适用于各种类型的电力系统，并且能够准确测量系统中的零序电流。
三、剩余电流互感器的特点及设计1. 剩余电流互感器的作用剩余电流互感器是一种用于测量系统中剩余电流的互感器，其主要作用是检测系统中的接地故障，保护系统的安全运行。
2. 剩余电流互感器的设计原理剩余电流互感器的设计原理主要是通过测量系统中的零序电流，从而实现对剩余电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 剩余电流互感器的特点剩余电流互感器具有灵敏度高、抗干扰能力强、安全可靠等特点，适用于各种类型的电力系统，并且能够准确测量系统中的剩余电流。
四、零序电流互感器和剩余电流互感器的异同1. 设计原理零序电流互感器和剩余电流互感器在设计原理上具有相似之处，都是通过测量电流变比和相位角差来实现电流的测量，但在应用场景和要求上存在一些差异。
2. 作用零序电流互感器主要用于测量系统中的零序电流，以检测系统中的接地故障和漏电等问题；而剩余电流互感器则主要用于测量系统中的剩余电流，以检测接地故障和保护系统的安全运行。

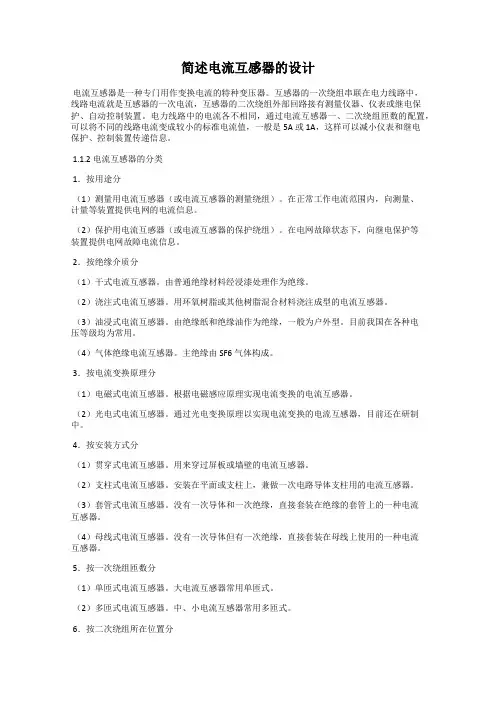

简述电流互感器的设计
简述电流互感器的设计电流互感器是一种专门用作变换电流的特种变压器。
互感器的一次绕组串联在电力线路中，线路电流就是互感器的一次电流，互感器的二次绕组外部回路接有测量仪器、仪表或继电保护、自动控制装置。
电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数的配置，可以将不同的线路电流变成较小的标准电流值，一般是5A或1A，这样可以减小仪表和继电保护、控制装置传递信息。
1.1.2电流互感器的分类1．按用途分（1）测量用电流互感器（或电流互感器的测量绕组）。
在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
（2）保护用电流互感器（或电流互感器的保护绕组）。
在电网故障状态下，向继电保护等装置提供电网故障电流信息。
2．按绝缘介质分（1）干式电流互感器。
由普通绝缘材料经浸漆处理作为绝缘。
（2）浇注式电流互感器。
用环氧树脂或其他树脂混合材料浇注成型的电流互感器。
（3）油浸式电流互感器。
由绝缘纸和绝缘油作为绝缘，一般为户外型。
目前我国在各种电压等级均为常用。
（4）气体绝缘电流互感器。
主绝缘由SF6气体构成。
3．按电流变换原理分（1）电磁式电流互感器。
根据电磁感应原理实现电流变换的电流互感器。
（2）光电式电流互感器。
通过光电变换原理以实现电流变换的电流互感器，目前还在研制中。
4．按安装方式分（1）贯穿式电流互感器。
用来穿过屏板或墙壁的电流互感器。
（2）支柱式电流互感器。
安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器。
（3）套管式电流互感器。
没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。
（4）母线式电流互感器。
没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。
5．按一次绕组匝数分（1）单匝式电流互感器。
大电流互感器常用单匝式。
（2）多匝式电流互感器。
中、小电流互感器常用多匝式。
6．按二次绕组所在位置分（1）正立式。
二次绕组在产品下部，是国内常用结构型式。
（2）倒立式。

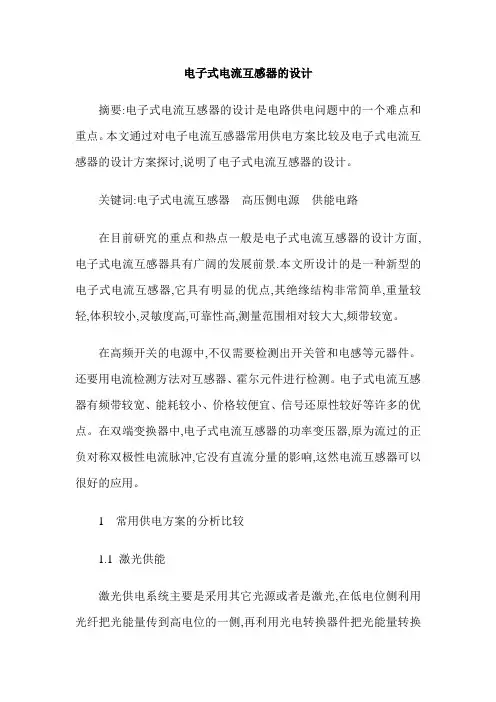

电子式电流互感器的设计
电子式电流互感器的设计摘要:电子式电流互感器的设计是电路供电问题中的一个难点和重点。
本文通过对电子电流互感器常用供电方案比较及电子式电流互感器的设计方案探讨,说明了电子式电流互感器的设计。
关键词:电子式电流互感器高压侧电源供能电路在目前研究的重点和热点一般是电子式电流互感器的设计方面,电子式电流互感器具有广阔的发展前景.本文所设计的是一种新型的电子式电流互感器,它具有明显的优点,其绝缘结构非常简单,重量较轻,体积较小,灵敏度高,可靠性高,测量范围相对较大大,频带较宽。
在高频开关的电源中,不仅需要检测出开关管和电感等元器件。
还要用电流检测方法对互感器、霍尔元件进行检测。
电子式电流互感器有频带较宽、能耗较小、价格较便宜、信号还原性较好等许多的优点。
在双端变换器中,电子式电流互感器的功率变压器,原为流过的正负对称双极性电流脉冲,它没有直流分量的影响,这然电流互感器可以很好的应用。
1 常用供电方案的分析比较1.1 激光供能激光供电系统主要是采用其它光源或者是激光,在低电位侧利用光纤把光能量传到高电位的一侧,再利用光电转换器件把光能量转换成电能量,经过ＤＣ－ＤＣ再次变换以后提供稳定的电源进行输出。
激光供能是一种新的供电方式,激光供能的优点把能量以光形式通过光纤传到高压侧,让高压和低压电实现了完全隔离,不让其再受电磁场干扰的影响,其稳定可靠,并且安全。
但激光供电也有设计难点,如下:第一，受激光输出功率的大小限制,尤其是光电转换效率影响,该方法提供的能量是非常有限的,制作成本也相对较高。
第二，激光供电的输出功率和发光波长都会受到温度的影响,一定要采取相应的措施实现对温度的自动控制。
1.2 母线电流取能供电在母线电流取能供电中为了平衡负载的电阻。
供电的都是能量来自高压母线的电流,电能的获取是利用一个套在母线上磁感应线圈来实现的,母线环的周围有大量的磁场,并通过磁场来获取所需的能量,再经过处理,提供给高压的电子线路。
电流互感器的设计
第三步：计算副边匝数：
选一个合适的匝数 Ns ：原则如下： Ns 增加，电流互感器的误差减小，取样电阻上的损耗也 减小，但绕组的制作变得困难，成本提高。
第四步：计算原副边的线经
dp =
4 Iprms 4 I srms ， ds = π J π J
第五步：决定取样电阻和去磁稳压管参数： R =
vo ip ( peak )
Ns ， vz ≥
d max( vo + 0.7) 1 − d max
第六步：选择铁芯参数： 根据法拉第定律： vo + 0.7 = Ns
所以： Ac × B max
Ac × ∆B Ac × Bm = Ns ∆t dTs
=
vo + 0.7 d max ×10 8 Ns × fs
电流互感器的设计
电流互感器的设计
张兴柱 博士 第一步：绘制互感器的电流、电压和磁密波形；
i p (t )
dT
s
Ts
is(t)
vs(t )
i p(t )
H ( t)
Vz
Vo
i p(t )
Vz V o
B (t )
BmBiblioteka − Vz１ＴNs
R
Ns R
第二步：根据电流互感器的特点，选择
（1） ：高 µ 材料的铁芯，使激磁电流最小； （2） ：为加工方便，原副边匝数要少。原边取一匝。
如是：则检查电流取样误差，如不是，则选一个大一点的铁芯，使上述不等式满足。 （2） ：检查电流误差：
-- 计算副边激磁电感： Lm
= µr
=
N s 2 × Ac × 0.4π ×10 − 8 ( H ) lm
-- 计算激磁电流平均值： im -- 计算电流误差： α
电气CAD绘中的电流和电压互感器设计
电气CAD绘中的电流和电压互感器设计在电气CAD绘图中，电流和电压互感器设计起着至关重要的作用。
互感器是将电流和电压转换为可在电路中使用的信号的装置。
在本文中，将对电流和电压互感器的设计原理、常见类型以及CAD绘图中的应用进行全面探讨。
一、电流和电压互感器的设计原理电流互感器和电压互感器的设计原理基本相同，都是基于电磁感应原理。
电流互感器通过线圈感应电流产生次级电流，而电压互感器则通过感应电压产生次级电流。
互感器的设计目的是能够准确地测量或传递电流和电压信号，同时保证对电路的负载产生最小影响。
二、电流互感器的设计和应用电流互感器广泛应用于电力系统中，主要用于测量和保护装置中。
电流互感器的设计需要考虑磁路、绕组、铁芯等方面的因素。
1. 磁路设计磁路设计是电流互感器设计的重要一环。
合理的磁路结构可以提高互感器的灵敏度和准确性。
磁路设计需要考虑铁芯材料的选择、断面形状的设计以及绕组的布局等因素。
2. 绕组设计电流互感器的绕组设计旨在提高信号的传递效率和准确度。
绕组设计需要根据实际应用需求选择合适的匝数和线径，并合理布局绕组，以避免磁场的串扰和信号的失真。
3. 铁芯设计铁芯是电流互感器中起到承载和传递磁场作用的重要组成部分。
铁芯的设计需要考虑磁导率、温度稳定性和饱和磁感应强度等因素，以确保互感器在工作过程中的稳定性和准确性。
三、电压互感器的设计和应用电压互感器主要用于测量和保护装置中，其设计原理和电流互感器相似，但也有一些特殊的设计需求。
1. 绝缘设计电压互感器在测量过程中需要具备良好的绝缘性能，以保护操作人员和测量设备的安全。
绝缘设计需要考虑绕组与绕组、绕组与铁芯之间的绝缘距离以及绝缘材料的选择。
2. 调压器设计电压互感器中常常需要使用调压器，用于将高电压输入转换为适合测量的低电压输出。
调压器设计需要考虑稳压性能、负载能力和温度稳定性等因素。
3. 精度和准确性电压互感器在测量中需要具备较高的精度和准确性。
电流互感器设计与计算
电流互感器设计与计算电流互感器（Current Transformer，简称CT）是一种用于测量和保护电力系统中电流的装置。
它通过将高电压侧的电流转换成低电压侧的电流，使得电流测量和保护设备能够安全可靠地使用。
在电流互感器的设计中，主要考虑以下几个方面：一是额定电流的选择，即根据实际需求确定电流互感器的额定一次电流。
一般情况下，电流互感器的额定一次电流应根据所测量的电流范围来确定，一般选择在被测电流的60%~120%范围内。
二是磁路设计，即通过设计合适的磁路结构，使得电流互感器能够满足测量和保护的要求。
常见的磁路结构有环形磁路和磁链式磁路，设计时需要考虑磁路的饱和和磁通分布等因素。
三是绕组设计，即通过设计合适的绕组结构和参数，使得电流互感器能够实现理想的变比和相位误差。
绕组设计需要考虑绕组的匝数、铜导体的断面积和长度等因素。
对于电流互感器的计算，主要包括变比计算和额定一次电流计算。
变比计算是根据所需的额定一次电流和二次电流来确定电流互感器的变比。
变比计算公式为变比=二次电流/额定一次电流。
例如，如果所需的额定一次电流为1000A，二次电流为5A，则变比为5/1000=1/200。
额定一次电流计算是根据电流互感器的额定二次电流和变比来确定其额定一次电流。
额定一次电流计算公式为额定一次电流=二次电流/变比。
例如，如果电流互感器的额定二次电流为5A，变比为1/200，则额定一次电流为5/(1/200)=1000A。
除了变比和额定一次电流的计算，还需要考虑电流互感器的负荷和准确度等参数。
负荷是指电流互感器在额定一次电流下的阻抗大小，一般以VA为单位。
负荷的选择应根据所需的测量和保护精度来确定。
准确度是指电流互感器的测量误差，一般以百分比形式表示。
准确度的选择应根据具体应用场景和精度要求来确定。
电流互感器的设计和计算是一个综合考虑多个因素的过程，包括额定电流的选择、磁路设计、绕组设计等。
通过合理的设计和准确的计算，可以实现电流互感器的可靠工作和精确测量。
电流互感器漏抗,励磁电流,感应电动势计算
电流互感器漏抗,励磁电流,感应电动势计算摘要：1.电流互感器的基本原理2.漏抗的概念和影响3.励磁电流的计算方法4.感应电动势的计算方法5.提高电流互感器性能的措施正文：电流互感器是电力系统中常用的一种传感器，主要用于将高电流转换为低电流，以便于测量、保护和控制。
在电流互感器的设计和应用中，漏抗、励磁电流和感应电动势是三个关键参数。
一、电流互感器的基本原理电流互感器的工作原理基于电磁感应定律。
当一次侧通过电流时，会在铁芯中产生磁场。
磁场的变化进而在二次侧产生感应电动势，从而得到二次侧的电流。
二、漏抗的概念和影响漏抗是指电流互感器在工作过程中，由于磁路不完美，导致磁场部分泄漏到铁芯外部而产生的阻抗。
漏抗的存在会降低电流互感器的精度，并可能导致二次侧电压过高，影响设备和人员的安全。
三、励磁电流的计算方法励磁电流是指电流互感器在工作过程中，用于产生磁场的电流。
励磁电流的大小与电流互感器的额定电流、变比和漏抗有关。
励磁电流的计算公式为：Ie = I1 * (1 - k) / (1 + k)其中，I1为一次侧电流，k为电流互感器的变比，Ie为励磁电流。
四、感应电动势的计算方法感应电动势是指电流互感器二次侧由于磁场变化而产生的电动势。
感应电动势的大小与一次侧电流、电流互感器的变比和漏抗有关。
感应电动势的计算公式为：E = I1 * k * ΔI其中，E为感应电动势，I1为一次侧电流，k为电流互感器的变比，ΔI为一次侧电流的变化。
五、提高电流互感器性能的措施1.优化磁路设计，降低漏抗。
2.选用高品质的铁芯材料，提高磁导率。
3.增加绝缘强度，防止二次侧短路。
4.合理选择变比，降低励磁电流。
通过了解电流互感器的基本原理、漏抗的影响以及励磁电流和感应电动势的计算方法，我们可以更好地设计和应用电流互感器，提高电力系统的安全性和稳定性。
电流互感器设计方法及要点
一、设计条件设计前应明确的技术条件次绕组的级次组合、准确级、系数；额定短时热电流及动稳拔高度。
二、设计流程示意图此图为常规定型产品日常设计三、设计要点1.初选选额定安匝根据订货技术条件初选额准确级、额定二次负荷、拟选用足，但是降低了动热稳定方面2．铁芯设计（预选）（1）计算铁芯截面a．测量级根据误差要求和准备采用222244.4BfNZIKAnnnnZC式中：K2Z---考虑绕组内阻抗A C---铁芯截面，cmI2n---额定二次电流电流互感器设计方法及要点术条件主要包括：设备最高电压；额定一次电流；额定、额定负荷；测量绕组的仪表保安系数；保护级绕额定短时热电流及动稳定电流；额定频率；额定绝缘水平；污秽等级或此图为常规定型产品日常设计示意，不包含产品结构设计和绝缘设计初选额定安匝，由此确定一二次绕组的额定匝数。
选取拟选用的铁芯材料等方面综合考虑。
安匝数高，误差但是降低了动热稳定方面的性能。
根据误差要求和准备采用的铁芯材料的性能初选铁芯截面，可用下式进行24,10cm内阻抗的系数，通常取1.1~1.5（视一次安匝数而定cm2电流，A误差计算额定二次电流；二护级绕组的准确限值污秽等级或爬电比距；海选取时要根据产品误差性能较容易满可用下式进行估算：而定）绝缘选型Z 2n ---额定二次负荷，Ωf---额定频率，HzB n ---初选的额定磁密，T初选的磁密值依据准确值和铁芯材料而定，0.5级一般采用硅钢铁芯即可。
有仪表保安系数要求的则应选择超微晶铁芯或坡莫合金，否则很难同时满足准确级和仪表保安系数的要求。
测量级s 级选用初始磁导率高的材料容易满足1%和5%的要求。
b．保护级保护级铁芯选用硅钢铁芯，可按照在额定额定准确限值一次电流下铁芯磁密不高于1.6T，可采用公式B = . ,T ，来估算额定电流和额定二次负荷时的磁密。
（2）初步确定铁芯几何尺寸考虑产品的结构，多采用环形铁芯。
确定铁芯内外径和铁芯高度。
电流互感器原理图
电流互感器原理图电流互感器是一种用来测量电流的传感器，它可以将电流转换成与之成正比的电压或者电流信号输出。
电流互感器广泛应用于电力系统中，用来测量电流大小，监测电力设备的运行状态，保护电力系统的安全稳定运行。
电流互感器的原理图主要包括互感器本体、电流传感器、信号处理电路等部分。
互感器本体是电流互感器的核心部件，它由铁芯和线圈组成。
铁芯是用来传导电流的磁路，线圈则是用来感应电流的变化。
当被测电流通过互感器本体时，会在铁芯中产生磁场，导致线圈中感应出电压信号。
这个电压信号与被测电流成正比，可以通过信号处理电路进行放大、滤波和调理，最终输出给测量仪表或者控制系统。
电流互感器的原理图中，电流传感器是一个重要的部分。
它通常由铁芯、线圈和外壳组成。
铁芯用来传导被测电流，线圈则用来感应电流的变化，外壳则用来保护铁芯和线圈，防止外部环境对其产生影响。
电流传感器的设计和制造对电流互感器的性能和精度有着重要的影响，需要考虑到磁路的设计、线圈的匝数和材料、外壳的材质等因素。
信号处理电路是电流互感器原理图中的另一个关键部分。
它主要负责对从电流传感器中获取的微弱信号进行放大、滤波和调理，使其能够满足测量仪表或者控制系统的输入要求。
信号处理电路的设计需要考虑到信号的稳定性、抗干扰能力、动态响应速度等因素，以确保电流互感器的测量精度和可靠性。
除了上述部分，电流互感器的原理图还可能包括其他辅助部件，比如温度补偿电路、校准电路、防雷电路等。
这些部件的作用是为了提高电流互感器的性能和可靠性，使其能够适应不同的工作环境和工作条件。
总之，电流互感器的原理图是一个复杂的系统工程，它涉及到电磁感应、信号处理、精密加工等多个领域的知识。
只有深入理解电流互感器的工作原理和结构特点，才能设计出性能优良、稳定可靠的电流互感器产品，满足电力系统对电流测量的需求。
电力系统中的电流互感器选型与设计
电力系统中的电流互感器选型与设计一、引言电力系统是现代社会中不可或缺的基础设施，而电流互感器作为电力系统中的重要组成部分，承担着电流测量、保护和控制等关键任务。
本文将从电流互感器的选型与设计两个方面进行探讨，旨在提供对电力系统中电流互感器的理解与运用。
二、电流互感器的选型1. 额定电流选取电流互感器的额定电流是指在正常运行条件下，能够连续工作而不致损坏的电流范围。
在选取额定电流时，首先需要考虑所测电流的最大值，以及系统中可能存在的过电流瞬变现象。
同时，还要考虑互感器在额定电流下的损耗及温升情况，避免过载造成互感器的性能下降。
2. 精度等级确定电流互感器的精度等级是指其输出信号与被测电流之间的误差范围。
对于电力系统的不同应用需求，其精度等级也会有所不同。
一般来说，高压输电网需要更高精度等级的互感器，以确保测量和保护的准确性。
而对于低压配电系统，相对较低的精度等级亦可满足需求。
3. 频率特性考虑电流互感器在工作中会受到不同频率电流的影响，因此在选型时需要考虑其频率特性。
通常情况下，电力系统中的频率为50Hz或60Hz，因此可以选择适合该频率的互感器。
但在特殊情况下，如电力系统中存在谐波或其他频率异常时，需要选择具有更广泛频率范围的互感器。
4. 隔离性能要求电流互感器在工作时，需要与被测回路进行电气隔离，以确保测量的准确性和安全性。
因此，在选型时需要考虑互感器的绝缘性能和耐压能力。
通常情况下，电流互感器应能够承受系统中的过电压，并具备良好的绝缘效果。
三、电流互感器的设计1. 磁芯选取磁芯是电流互感器中起到放大电流和转换信号的重要组成部分。
在设计时，应选择具有适当磁导率、饱和磁感应强度和低磁损耗的磁芯材料。
不同应用场景下，可选择的磁芯材料有铁氧体、磁性不锈钢等。
2. 匝数与匝数比计算电流互感器的匝数与匝数比是决定其变压器变比的重要参数。
在设计过程中，需根据被测电流和额定电流之间的关系，合理计算互感器的匝数与匝数比。
电流互感器设计公式
电流互感器设计公式电流互感器（Current Transformer, 简称CT）是一种用来测量电流的装置，主要用于电力系统中对电力负荷进行保护和控制。
电流互感器将高压电流（主线电流）转换为低压电流（副线电流），从而降低了电流的测量和控制难度，并且能够提供电力系统的绝缘安全。
1.基本参数设计公式：包括一次侧和二次侧线圈的匝数、互感器的变比关系、副线电流的额定值等。
在设计过程中，根据互感器的额定电流和变比关系，可以通过以下公式计算电流互感器的匝数（N1-一次侧匝数，N2-二次侧匝数）：N1=V1/(4.44*f*Φm*Bm)N2=V2/(4.44*f*Φm*Bm)其中，V1为一次侧电压，V2为二次侧电压，f为工频，Φm为磁路磁通，Bm为磁场强度。
2.副线电流计算公式：副线电流是电流互感器测量的主要参数之一，也是衡量电流互感器性能的重要指标。
根据电流互感器的变比关系和副线电流的额定值，可以通过以下公式计算副线电流（I2）：I2=(I1*N1)/N2其中，I1为一次侧电流，I2为二次侧电流。
3.磁导率计算公式：磁导率（μ）是一个衡量磁性材料特性的指标，它代表了材料对磁场的响应能力。
根据磁路磁通、匝数和磁场强度之间的关系，可以通过以下公式计算磁导率：μ=Bm/(Φm*N1)其中，Bm为磁场强度，Φm为磁路磁通，N1为一次侧匝数。
4.额定误差计算公式：额定误差是衡量电流互感器测量精度的指标，也是电流互感器设计中的一个重要参数。
根据电流互感器的设计需求和误差要求，可以通过以下公式计算额定误差（ε）：ε=(I2-I1)/I1*100%其中，I1为一次侧电流，I2为二次侧电流。
以上只是电流互感器设计中的一些基本公式，实际设计中可能还会涉及到更多的参数和公式，如饱和特性、过负荷能力、绝缘强度等。
设计公式的具体形式和计算方法会因电流互感器的类型、应用场景和设计要求而异。
需要注意的是，电流互感器设计不仅涉及到理论计算，也需要结合实际材料、制造工艺和设备性能进行综合考虑。
电流互感器磁心设计
电流互感器磁心设计电流互感器磁心设计1引言电流互感器（CURRENT TRANSFORMER）属于通称为仪表变压器（INSTRUMENT RTANSFORMER）一类。
它们的主要用途是用作测量或控制不同的电路。
例如，它可以将高压、大电流变换成可以方便地进行测量的小电流，用以扩大电流表的量程；用于功率电路的过电流或欠电流保护；和继电器配合使用，可以保护电路免受损害；在自动控制电路中，可用其取得控制用的电流信号。
图1所示在逆变器和变换器的电源电路中，以多匝数的次级的低电流来测量过电流或欠电流或峰电流以及平均电流的电流互感器。
因为电流互感器的次级电流是以初级电流按匝比产生的。
由图1可见，初级绕组与被测量的电源电流以串联方式连接，次级绕组按常规连接到仪表，继电器或负载电阻上。
为了电流互感器能够在最佳状态下工作，必须满足以下条件：a、恒定的负载阻抗b、零漏磁通c、零激励电流d、无限大的磁通密度第一个条件——恒定的负载电阻，在所有的电流互感器的应用中通常是可以满足的；它也提示我们，常常要求这种阻抗保持尽可能的低值。
因为在增大负载阻抗时也将增大磁心的磁通，从而增大激励电流。
电流互感器的次级在工作时近似于短路状态（其筒化等效电路见图2所示，所以其负载阻抗中的接线电阻，接触电阻都应计算为负载阻抗的一部分。
第二个条件——零漏磁通，漏磁通受磁心的材料和绕组的实际形状两个因素的影响。
用具有高导磁率的材料制作磁心、又有合适的绕组制造技术，就可以达到近似于零漏磁通，而且误差很小。
电流互感器的最理想的磁心是以初级与次级两个绕组能将其全部包围的圆环形磁心。
这样就能提供磁心与两个绕组之间的最紧密的磁耦联接，此时的磁心漏磁通可以达到忽略不计的程度。
第三个条件——零激励电流，在实际应用中，从来没有达到过零激励电流。
电路中总是存在一些激励电流的，它们可以使用尺寸较大些或成本较高些的优质材料磁心而使其最小化。
由图3“电流互感器矢量图”中可以读出减小激励电流（I8）的主要途径。
电流互感器 标准
电流互感器标准电流互感器是测量交流电流的一种传感器，也称为电流变压器。
它通过将大电流变换为小电流，从而提供适于测量和控制的信号。
电流互感器通常用于电力系统中，用于测量高电压和高电流电路中的电流，以保护和控制系统。
在设计和制造电流互感器时，需要遵循一系列的标准和规范，以确保其工作性能和安全可靠性。
以下是一些与电流互感器相关的标准的参考内容。
1. IEC 60044-1: 这是国际电工委员会制定的标准，规定了电流互感器的一般技术要求。
其中包括了电流互感器的分类、额定负荷、额定电流比、误差限值、温度限值等方面的要求。
2. IEC 60044-2: 这个标准定义了电流互感器的试验和验收准则。
它包括了对电流互感器进行的类型试验、例行试验和特殊试验的要求。
例如，试验包括频率特性测试、绝缘测试、短路测试等。
3. IEEE C57.13: 这个标准是由美国电气和电子工程师学会制定的，用于指导电流互感器的应用。
它提供了关于电流互感器的额定电流比、额定负荷和误差限值的建议。
4. GB/T 20840.1-2017: 这个国家标准是中国国家标准化管理委员会发布的，规定了电流互感器的技术要求和试验方法。
其中包括了电流互感器的额定电流、准确度等级、额定负荷、击穿电压试验等内容。
5. ANSI C57.13: 这个标准是由美国国家标准协会制定的，用于电流互感器在美国的设计和制造。
它对电流互感器的工作原理、额定值、温度限制、精度等方面进行了详细的规定。
除了以上提到的标准之外，还有许多地区和国家制定了适用于本地区的电流互感器标准，如JIS C1103-1（日本）等。
此外，还有一些行业标准或指南，如PTI M-26（电力互联工程师协会）等，用于电力系统中电流互感器的应用和安装。
总结起来，电流互感器的标准要求包括了电流互感器的设计、制造、试验和应用等方面的内容。
这些标准的制定旨在确保电流互感器的性能和安全可靠性，同时指导其正确的应用和安装。
电流互感器采集信号的流程设计
电流互感器采集信号的流程设计下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电流互感器采集信号的流程设计通常包括以下步骤：1. 确定采集需求：首先需要明确要采集的电流信号的范围、精度、频率等要求，以便选择合适的电流互感器和后续处理设备。
零序电流互感器设计选型参考
零序电流互感器设计选型参考1、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
1．1 小电流接地选线装置用零序电流互感器小电流接地先线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为 2.5Ω左右，经过多年实践和试验得知与小电流接地选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA 或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，二次输出在20mA左右，一次零序电流40A时，二次电流≥1A，没有严格的变比关系。
1.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BW-LJ （K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤5A。
1.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BWLJ （K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤5A。
2、有变比、容量、精度要求的零序电流互感器。
2.1 国家标准GB1208-1997国标中规定，保护用电流互感器误差限值。
2.2 精度与容量（额定负荷）的关系国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过上表所列限值。
”所以所选零序电流互感器的容量要与二次回路（装置及回路）阻抗匹配，才能达到上表精度，如所选容量比实际大时零序电流互感器在使用时将出现正误差，反之则出现负误差。
电流互感器采集系统的研究设计
电流互感器采集系统的研究设计近年来，随着电力行业的迅速发展和新技术、新材料的广泛应用，电流互感器采集系统以其高精度、高可靠性和高灵敏度等特点，成为电力监测、交易和管理的重要手段。
本文旨在研究和设计一套电流互感器采集系统，主要包括系统架构、硬件设计、软件开发和数据分析等方面，以满足不同电力应用场景的需求。
系统架构电流互感器采集系统主要由采集模块、信号处理模块和数据存储模块组成。
其中，采集模块负责采集电流信号，信号处理模块负责对采集的信号进行滤波、放大、补偿和定标等处理，数据存储模块负责将处理后的数据保存并提供查询和导出功能。
整个系统的设计需要考虑到系统性能、数据安全、系统可靠性和系统扩展性等因素。
硬件设计采集模块是系统的核心部分，本文选用了高精度、低漂移的互感器及精密模拟电路进行设计。
采集模块具有高采样率、宽动态范围和低噪声等特点，可以准确地采集电流信号。
信号处理模块中，采用了高速运算放大器进行信号的滤波和放大处理，另外还增加了温度补偿电路和定标电路，以提高信号处理的准确性和稳定性。
为了保证系统的稳定性和可靠性，在硬件设计中还需考虑防雷、防干扰等措施。
软件开发本文采用基于C++语言编写的程序，结合QT编程框架进行开发。
软件设计主要包括用户界面设计、数据处理和数据存储等功能。
用户界面设计采用了直观、简洁的交互方式，能够方便地进行数据采集、查询、导出等操作。
数据处理部分，采用了FFT快速傅里叶变换和小波变换技术进行信号处理，能够有效地抑制噪声和干扰。
数据存储部分，采用了数据库和文件存储相结合的方式进行数据存储，能够快速地进行数据查询和导出。
数据分析针对不同的电力应用场景，需要采用不同的数据分析方法。
本文主要采用了功率分析和谐波分析两种主要方法进行数据分析。
功率分析可以对电流信号进行功率因数、有功功率和无功功率等方面的分析，得到电能消耗情况和电力质量等信息；谐波分析可以对电流信号进行谐波含量、谐波畸变等方面的分析，得到谐波污染情况和谐波抑制措施等信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

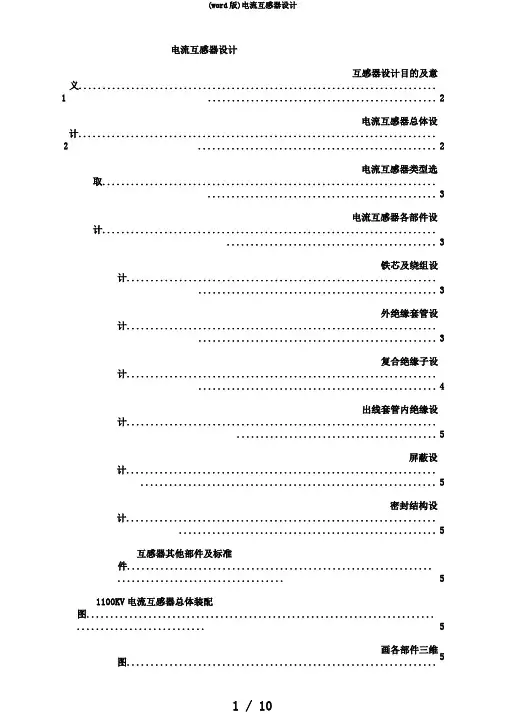

电流互感器设计1 互感器设计目的及意义 (2)2 电流互感器总体设计 (2)2.1 电流互感器类型选取 (3)2.2 电流互感器各部件设计 (3)2.2.1 铁芯及绕组设计 (3)2.2.2 外绝缘套管设计 (3)2.2.3 复合绝缘子设计 (4)2.2.4 出线套管内绝缘设计 (5)2.2.5 屏蔽设计 (5)2.2.6 密封结构设计 (5)2.2.7 互感器其他部件及标准件 (5)2.3 1100KV电流互感器总体装配图 (5)2.3.1 画各部件三维图 (5)2.3.2 装配体绘制及总质量估算 (5)2.3.3 装配体材料清单 (6)2.3.4 装配体电场和机械性能模拟分析 (6)3 单件电流互感器组装 (6)3.1 原材料的购买及检验 (6)3.2 原材料的处理 (6)3.3 线圈的缠绕 (7)3.4 环氧套管的浇注及修整 (7)3.5 电流互感器的装配 (7)1 互感器设计目的及意义电流互感器是一种专门用作变换电流大小的特殊变压器。
由于发电和用电的不同需要，线路上的电流大小不一，而且相差悬殊。
若要直接测量这些大小不一的电流，就需要制作相应等级的仪表，给仪表制造带来极大困难。
此外，有些高压线路直接测量也是非常危险的。
而电流互感器可以把不同等级的电流，按不同的比例，统一成大小相近的电流。
电力系统用互感器是将电网高电压、大电流的信息传递到低电压、小电流二次侧的计量、测量仪表及继电保护、自动装置的一种特殊变压器，是一次系统和二次系统的联络单元，其一次绕组接入电网，二次绕组分别与测量仪表、保护装置等互相连接。
互感器与测量仪表和计量装置配合，可以测量一次系统的电压、电流和电能；与继电保护和自动装置配合，可以构成对电网各种故障的电气保护和自动控制。
互感器的好坏，直接影响到电力系统测量、计量的准确性和继电保护装置动作的可靠性。
随着电力工业建设的迅速发展，电力系统输电容量不断扩大，远距离输电迅速增加，电网电压等级逐渐升高，对电流互感器的电压等级及设备技术参数提出了更高的要求。
2 电流互感器总体设计↓→↑↑符合要求是电流互感器总体设计流程图2.1 电流互感器类型选取电流互感器分类：（1）按绝缘介质分为干式电流互感器、浇注式电流互感器、油浸式电流互感器和气体绝缘电流互感器。
（2）按电流变换原理分为电磁式电流互感器和光电式电流互感器。
（3）按安装方式分为贯穿式电流互感器、支柱式电流互感器、套管式电流互感器和母线式电流互感器。
（4）按二次绕组所在的位置分为正立式（二次绕组在产品下部）和倒立式（二次绕组在产品头部）。
（5）按使用条件分为户内型电流互感器（一般用于35KV及以下电压等级）和户外型电流互感器（一般用于35KV及以上电压等级）。
（6）按保护用电流互感器技术性能分为为稳定特性型（保证电流在稳态时的误差）和暂态特性型（保证电流在暂态时的误差）参照公司已有的35KV~500KV全系列复合绝缘SF6电流互感器的型号，1100KV电流互感器选型为1100KV倒立电磁式复合绝缘SF6套管式电流互感器且为暂态特性型。
另外，铁芯形状，漆包线的类型等与500KV电流互感器的相同。
2.2 电流互感器各部件设计电流互感器的结构主要由钟罩形合金壳体、复合空心绝缘子、一次导电杆和导电管、屏蔽、环氧支撑绝缘子、盆式绝缘子等组成，内充有SF6气体并配置密度继电器在线监测。
下面介绍各组件的具体设计。
2.2.1 铁芯及绕组设计电流互感器的额定匝数是设计的基本参数，直接影响产品性能。
互感器要求绕组设计一般步骤：a、确定一次绕组（通常为1或2）和二次绕组线圈额定匝数b、选择一次绕组导体和二次绕组导线c、确定一次绕组直径和截面：先按照额定电流和电压等级确定一次绕组的直径、导电截面积及材质，再按绝缘要求计算绕组包扎后的内径，最后确定铁芯内径。
d、设计二次绕组（铁芯通常为5~6个，通常包括测量级铁芯、保护级铁芯材料选取及铁芯尺寸（截面积、平均磁路长、二次导线质量）计算。
2.2.2 外绝缘套管设计该部分设计可以参考SF6复合绝缘电流互感器和GIS进出线套管中绝缘套管的尺寸，除了保证必要的高度外，还应计算伞形及场强的设计。
主要内容有以下几部分：（1）伞裙材料的选用伞裙橡胶材料的基本要求：良好的力学和电学性能、极好的疏水特性、极好的抗爬电和抗电弧能力、良好的耐气候影响和耐污秽能力等（2）绝缘套管有效高度的确定按全波冲击耐受电压和一分钟工频耐受电压两种方式分别计算绝缘套管的有效高度，取二者中的最大值得到有效高度值。
（3）计算套管总高度L=绝缘套管有效高度+套管机械夹持部分长度+套管高度公差（4）爬电比距计算1）选伞宽，伞距，伞数，计算得到爬电距离Lx2）外绝缘爬电比距Lx Um λ=，判断此值是否符合污秽等级的要求；若不满足污秽等级的要求，重新设置爬电距离以满足污秽等级要求为止。
3)对于伞裙，常取上伞裙斜度为12°~15°，下伞裙斜度为5°~7°。
同时为了减小伞面沉积污物或避免暴雨时沿伞裙边形成雨帘，常采用大小伞相间的设计。
（5）绝缘套管内径的确定2.2.3 复合绝缘子设计环氧管的外径应与绝缘套管内径相匹配，长度依据套管总高度决定。
同时必须满足强度、刚度及密封等四方面的要求。
（1）机械强度设计内压强度设计要求222211()[]44b n D p D d ππσ-≤抗弯强度设计要求441121()[]32WW D d M D πσ-≤法兰粘结强度设计要求 221[]4b j D p K D l ππσ≤式中 b p —破坏水压（MPa ）； 1D 、1d —管外、内径（mm ）；2D —O 形圈外径（mm ）； W M —破坏弯矩（N.mm ）；l —法兰粘结面高度（mm ）； K —考虑胶装应力影响取的安全系数，K =2.5。
（2）刚度设计在正常运行外力作用下产生的弹性变形量f 应控制在不影响产品正常工作的允许范围内，复合绝缘子发生的弹性变形量计算公式：33f Fl EI =2.2.4 出线套管内绝缘设计相比于35KV~500KV电流互感器，1100KV电流互感器套管仅用一只接地内屏蔽是很难达到较好的技术指标的。
借助电容式套管的设计和使用经验，多层同轴圆柱形屏蔽改善电场分布的效果很好，可以将这一经验移植到1100KV电流互感器设计中，采用中间电位与接地电位双重屏蔽的设计方案，可使套管的内外电场分布更加合理。
在其基础上设计套管屏蔽及引线管屏蔽1和2的高度和直径。
2.2.5 屏蔽设计（1）高压屏蔽屏蔽罩长度，屏蔽罩圆角形状，屏蔽罩直径及绝缘支柱的设计（2）盆式屏蔽盆式绝缘子的设计计算有三项工作：a）高压电气性能设计及电场计算；b）绝缘物嵌件浇注应力计算；c）盆式绝缘子受气压作用时主应力计算及变形计算（3）屏蔽球2.2.6 密封结构设计密封结构性能的优劣对SF6气体电流互感器的使用性能具有极重要的影响。
气体的泄漏主要有两种方式：穿透O形橡胶密封圈的泄漏和通过密封接触面的泄漏。
密封槽形一般取矩形，密封面表面要求无气泡、缺料、划伤，密封圈模具表面粗糙度应有一定的保证。
另外还要考虑到密封部位的防水防腐蚀性能。
2.2.7 互感器其他部件及标准件主要包括钟罩形合金壳体（根据二次绕组支撑尺寸来确定）、一次导电杆、导电管、二次引线管、二次接线盒、基座、各种法兰小帽、吊环、线夹、防爆片及密度继电器。
防爆片爆破压力一般取0.7~0.8MPa，为了监视SF6气体压力是否符合技术要求，在底座设有阀门和自动温度补偿的SF6气体压力表及SF6密度继电器，当SF6漏气达到一定程度，内部压力达到报警压力时，发出补气信号。
2.3 1100KV电流互感器总体装配图2.3.1 画各部件三维图依据电流互感器总体设计，分别绘制钟罩形合金壳体、复合空心绝缘子、一次导电杆、高压屏蔽、环氧支撑绝缘子、二次绕组及屏蔽、二次引线管、二次接线盒等设计件，并画出各部件的连接件：密封圈、螺钉、螺栓等，另外需要注意标准密封圈和螺钉的个数及型号。
2.3.2 装配体绘制及总质量估算把绘制好的各部件三维图依次装配起来，并标注各部件材料参数，其中需要注意各部件之间的匹配及连接件的数目和类型。
最后估算整个装配体的重量及体积。
2.3.3 装配体材料清单2.3.4 装配体电场和机械性能模拟分析2.3.4.1 装配体电场计算及绝缘结构分析依据已绘制好的电流互感器结构图，简化结构模型，舍弃对电场影响小的部分，得到电流互感器装配体的简化结构图，借助ANSYS有限元软件对结构简化图进行电场计算分析。
该部分主要计算内容包括：电流互感器的内场和外场的电位分布；电流互感器内部电场中导电杆、二次引线管和屏蔽管、盆式绝缘子、二次绕组等与SF6气体交接面处的电场分布；电流互感器外部电场中高电位壳体与大气、引线管和屏蔽管与SF6气体等处的电场分布，得到最大场强值和发生位置，进而提出改善电场分布的建议。
另外，可以根据电流互感器的电场分布情况及一些截面的等位线分布图形，确定电流互感器各部位的结构尺寸。
2.3.4.2 装配体机械性能模拟、计算分析依据已绘制好的电流互感器结构图，选取互感器套管支撑部分为研究对象，并简化其结构模型，得到电流互感器套管的简化结构图，借助ANSYS有限元软件对结构简化图进行机械性能进行模拟分析。
由于公司系列产品各部件材料基本一样，可以先对35KV~500KV全系列复合绝缘SF6电流互感器套管部分做过抗弯抗扭等机械强度试验的产品进行ANSYS有限元模拟分析和弹性变形下位移偏移量的计算，确定套管部分各部件的材料性能参数（弹性模量，泊松比，剪切模量和极限强度等）。
在此基础上，对1100KV电流互感器套管进行抗弯、抗扭等机械强度模拟，得出在不同外载下的位移偏移量及套管样品破坏时的最小载荷，为后续的机械负荷试验提供参考。
另外，依据模拟分析结果，可以改善样品遭到破坏的结构，以提高产品的整体机械强度和刚度要求。
3 单件电流互感器组装该部分主要是对设计好的电流互感器进行试组装，用来确定设计的互感器能满足绝缘安全可靠（局部放电量测试）、密封切实可靠、温度设计可靠、动热稳定可靠、运输安装方便、质量稳定可靠。
3.1 原材料的购买及检验依据装配体材料清单对原材料及标准件进行购买，并检验材料是否合格。
检验内容主要包括：环氧管的内外径、斜度、各环宽、螺环间距及深度；法兰槽内的砂眼等确定其不漏气；导电杆的垂直度；引线管的垂直度及装配孔中心是否对齐。
3.2 原材料的处理该部分主要是完成产品零配件的处理和套管法兰的注胶装配。
因为零配件表面的毛刺或者凸起会在通高电压的情况下容易引起尖端放电，所以在装配前要对零配件进行处理，主要是利用砂纸除去毛刺、凸起，用酒精或者丙酮擦拭零配件表面。
