台达伺服驱动器常见异常报警及其排除方法
台达伺服报警一览表
台达伺服报警一览表在工业自动化领域，台达伺服系统因其出色的性能和稳定性而备受青睐。
然而，在使用过程中，可能会遇到各种报警情况。
了解这些报警信息对于及时排除故障、保障设备正常运行至关重要。
下面为您详细介绍台达伺服的常见报警。
首先是“AL001 过电流”报警。
当驱动器侦测到输出电流超过硬件保护值时，就会触发此报警。
造成过电流的原因可能有多种，比如电机短路、驱动器硬件故障、电机负载突然增大等。
解决方法通常包括检查电机和线缆是否短路、减轻电机负载、更换驱动器等。
“AL002 过电压”报警也是较为常见的一种。
电源电压过高或者驱动器内部的再生能量无法及时消耗，都可能导致过电压报警。
这时，需要检查输入电源电压是否稳定在规定范围内，合理调整加减速时间以减少再生能量的产生，必要时安装外置再生电阻来消耗多余能量。
“AL003 低电压”报警则表明电源输入电压低于驱动器的正常工作范围。
可能是电源故障、线路接触不良或者供电不足等原因引起。
解决措施包括检查电源线路、确保输入电压符合要求、修复或更换电源设备。
“AL004 电机匹配异常”报警一般是由于驱动器和电机的参数不匹配导致的。
比如电机型号设置错误、编码器参数不正确等。
需要重新确认电机型号和参数，并在驱动器中进行正确的设置。
“AL005 回生异常”报警通常与再生电阻相关。
可能是再生电阻未连接、阻值不正确或者再生电阻过热等原因。
解决办法是检查再生电阻的连接情况，确保其阻值符合要求，并检查散热条件。
“AL006 过载”报警意味着电机负载超过了驱动器的额定负载能力。
可能是机械部件卡住、负载过重或者电机选型不当等原因。
此时需要检查机械传动部分是否正常，减轻负载，或者更换更大功率的电机和驱动器。
“AL007 速度偏差过大”报警表示电机实际运行速度与设定速度偏差超过允许范围。
这可能是由于速度指令异常、编码器故障或者控制参数设置不当等引起。
应检查速度指令的输入是否正常，检测编码器的工作状态，以及优化控制参数。

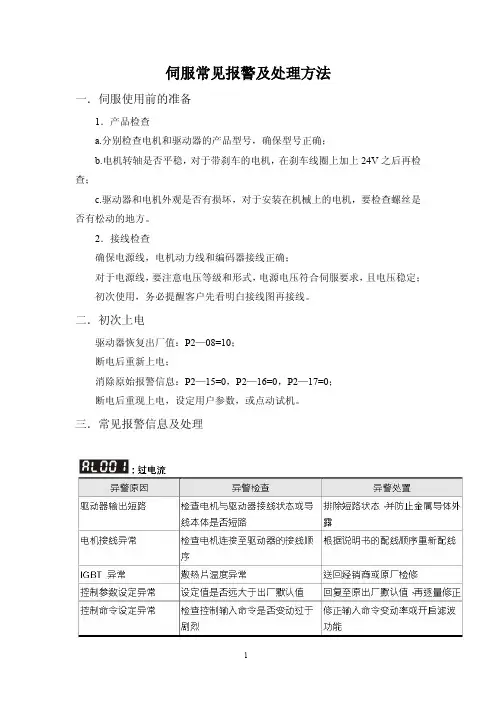

台达伺服常见报警及处理方法(14.08.15)
伺服常见报警及处理方法
一．伺服使用前的准备
1．产品检查
a.分别检查电机和驱动器的产品型号，确保型号正确；
b.电机转轴是否平稳，对于带刹车的电机，在刹车线圈上加上24V之后再检查；
c.驱动器和电机外观是否有损坏，对于安装在机械上的电机，要检查螺丝是否有松动的地方。
2．接线检查
确保电源线，电机动力线和编码器接线正确；
对于电源线，要注意电压等级和形式，电源电压符合伺服要求，且电压稳定；
初次使用，务必提醒客户先看明白接线图再接线。
二．初次上电
驱动器恢复出厂值：P2—08=10；
断电后重新上电；
消除原始报警信息：P2—15=0，P2—16=0，P2—17=0；
断电后重现上电，设定用户参数，或点动试机。
三．常见报警信息及处理
位置误差过大，通俗的讲就是伺服接收到的脉冲多反馈的脉冲少，遇到这个故障要排除几个点：
1.伺服的动力线是否有问题(有客户出现过，伺服动力线焊点脱落，也就是说，发再多的脉冲，电机也不动作），如果伺服上电就报ALE09，如果排除动力线相序没有问题，这样可以粗略判断是动力线的故障；
2.机械结构卡死，出现这种情况，一般是伺服在运行的过程中突然出现ALE09并伴随者ALE06报警，这时候，可以去检查机械结构。
伺服常见的报警，大多是因为接线或参数的调整引起的，所以当出现报警时，首先要检查的就是接线，确保接线正确，其次就是能恢复出厂值的，就恢复一下出厂值，然后再试。
台达伺服驱动器常见异常报警及其排除方法
台达伺服驱动器常见异常报警及其排除方法一、电流报警伺服驱动器中常见的电流报警包括过流报警和欠流报警。
1.过流报警：当伺服驱动器输出电流超过设定的最大电流时，会触发过流报警。
可能的原因包括电机过载、电源欠压或电源过压等。
排除方法如下：-检查电机负载，确保负载正常。
-检查电源电压，如果电源电压异常，则应修复电源故障。
-检查伺服驱动器参数设置，确保电流限制设置正确。
2.欠流报警：当伺服驱动器输出电流低于设定的最小电流时，会触发欠流报警。
可能的原因包括电机接线不良、电源欠压或电源过压等。
排除方法如下：-检查电机接线，确保接线良好。
-检查电源电压，如果电源电压异常，则应修复电源故障。
-检查伺服驱动器参数设置，确保电流限制设置正确。
二、速度报警伺服驱动器中常见的速度报警包括超速报警和低速报警。
1.超速报警：当伺服驱动器输出速度超过设定的最大速度时，会触发超速报警。
可能的原因包括速度指令过大、电源电压波动较大等。
排除方法如下：-检查速度指令，确保速度指令在设定范围内。
-检查电源电压，如果电源电压波动较大，则应修复电源故障。
-检查伺服驱动器参数设置，确保速度限制设置正确。
2.低速报警：当伺服驱动器输出速度低于设定的最小速度时，会触发低速报警。
可能的原因包括速度指令过小、电源电压波动较大等。
排除方法如下：-检查速度指令，确保速度指令在设定范围内。
-检查电源电压，如果电源电压波动较大，则应修复电源故障。
-检查伺服驱动器参数设置，确保速度限制设置正确。
三、位置报警伺服驱动器中常见的位置报警包括过程中位置偏差过大报警和位置超出边界报警。
1.位置偏差过大报警：当伺服驱动器输出位置偏差超过设定的最大值时，会触发位置偏差过大报警。
可能的原因包括负载过大、轴承损坏或机械传动部件故障等。
排除方法如下：-检查负载，确保负载正常。
-检查轴承和机械传动部件，如果有损坏，则应修复或更换。
-检查伺服驱动器参数设置，确保位置偏差设置正确。
2.位置超出边界报警：当伺服驱动器输出位置超出设定的边界范围时，会触发位置超出边界报警。

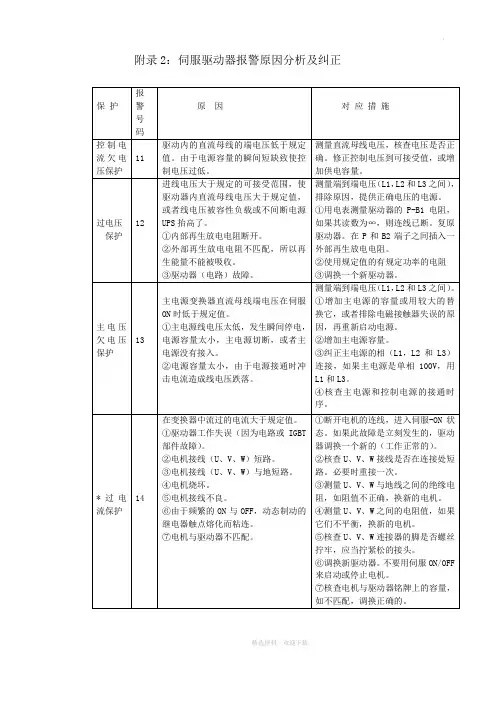

台达伺服驱动器报警原因分析及纠正
22
11编码器与驱动器之间的连接断裂。当控制电源接通时，编码器转速高于规定值。
确保编码器的电源是5VDC±5%（4.75到5.25V）。特别在长线情况下，要注意满足这要求。不应把编码器和电机的接线捆扎在一起。把屏蔽连接到机身。见编码器接线图。
*编码器通信数据出错保护
23
主要由于噪声，编码器送一个错误数据。虽然数据不对，但编码器连接不错。
用示波器监视转矩（电流波形），检查转矩是否有浪涌。检查负载因数和过载报警信息。
增加驱动器和马达的容量、延长加速/减速的斜坡时间、减少马达负载。
调整增益。
按接线图纠正电机接线、调换电缆
使机器解去纠缠物、减轻电机负载
测量制动器接线连接处的电压。断掉制动器。
纠正电机与编码器接线，以消除电机间的失配。
再生放
检查CNI/F33脚断开的原因。
*外部反馈装置断开错误保护
35
外部反馈装置断开，或反馈装置故障。
核查外反馈的电源。按图纠正
其接线和SIG连接器。
*EEPROM参数错误保护
36
保存在EEPROM参数存储区的数据被破坏了.所以得出的是错误的数据
重新设置参数。如此情况频繁发生。驱动器可能有故障。调换一个新驱动器。把旧的送经销商修理。
保 护
报警
号码
原 因
对 应 措 施
过速保护
26
电机速度超过规定的限制值
减低目标速度（指令值）。减少
Pr50（速度指令输入增益）值。
调整分频比率，使指令脉冲频
率为50Kpps或更小。如果发生
过冲，重调增益。按图纠正编码
器接线。
外部反馈出错保护
28
当Pr76（外部反馈故障无效）= 0，而驱动器运作在全闭环和外编码器混合控制状态时，外反馈出错输入为断开。

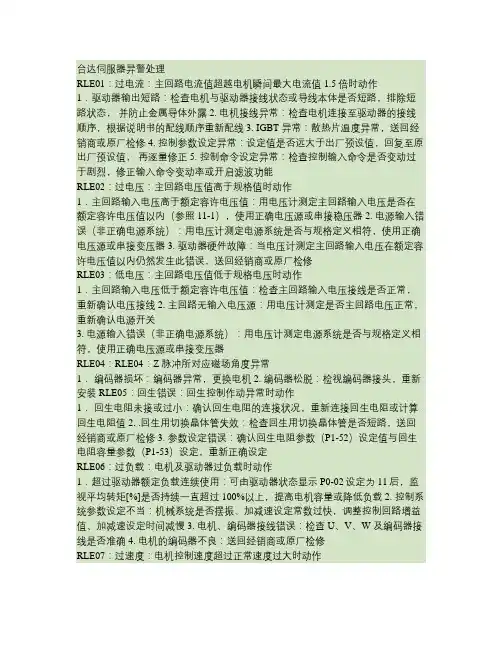

台达伺服器报警与处理概要
台达伺服器异警处理RLE01：过电流：主回路电流值超越电机瞬间最大电流值1.5倍时动作1．驱动器输出短路：检查电机与驱动器接线状态或导线本体是否短路，排除短路状态，并防止金属导体外露 2. 电机接线异常：检查电机连接至驱动器的接线顺序，根据说明书的配线顺序重新配线 3. IGBT 异常：散热片温度异常，送回经销商或原厂检修 4. 控制参数设定异常：设定值是否远大于出厂预设值，回复至原出厂预设值，再逐量修正 5. 控制命令设定异常：检查控制输入命令是否变动过于剧烈，修正输入命令变动率或开启滤波功能RLE02：过电压：主回路电压值高于规格值时动作1．主回路输入电压高于额定容许电压值：用电压计测定主回路输入电压是否在额定容许电压值以内（参照11-1），使用正确电压源或串接稳压器 2. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器 3. 驱动器硬件故障：当电压计测定主回路输入电压在额定容许电压值以内仍然发生此错误，送回经销商或原厂检修RLE03：低电压：主回路电压值低于规格电压时动作1．主回路输入电压低于额定容许电压值：检查主回路输入电压接线是否正常，重新确认电压接线 2. 主回路无输入电压源：用电压计测定是否主回路电压正常，重新确认电源开关3. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器RLE04：RLE04：Z 脉冲所对应磁场角度异常1．编码器损坏：编码器异常，更换电机 2. 编码器松脱：检视编码器接头，重新安装 RLE05：回生错误：回生控制作动异常时动作1．回生电阻未接或过小：确认回生电阻的连接状况，重新连接回生电阻或计算回生电阻值 2. .回生用切换晶体管失效：检查回生用切换晶体管是否短路，送回经销商或原厂检修 3. 参数设定错误：确认回生电阻参数（P1-52）设定值与回生电阻容量参数（P1-53）设定，重新正确设定RLE06：过负载：电机及驱动器过负载时动作1．超过驱动器额定负载连续使用：可由驱动器状态显示P0-02设定为11后，监视平均转矩[%]是否持续一直超过100%以上，提高电机容量或降低负载 2. 控制系统参数设定不当：机械系统是否摆振、加减速设定常数过快，调整控制回路增益值、加减速设定时间减慢 3. 电机、编码器接线错误：检查 U、V、W 及编码器接线是否准确 4. 电机的编码器不良：送回经销商或原厂检修RLE07：过速度：电机控制速度超过正常速度过大时动作1．速度输入命令变动过剧：用信号检测计检测输入的模拟电压信号是否异常，调整输入变信号动率或开启滤波功能 2. 过速度判定参数设定不当：检查过速度设定参数P2-34（过速度警告条件）是否太小，检查过速度设定参数P2-34（过速度警告条件）是否太小RLE08：异常脉冲控制命令：脉冲命令的输入频率超过硬件界面容许值时动作1．脉冲命令频率高于额定输入频率：用脉冲频率检测计检测输入频率是否超过额定输入频率，正确设定输入脉冲频率RLE09：位置控制误差过大：位置控制误差量大于设定容许值时动作1．最大位置误差参数设定过小：确认最大位置误差参数P2-35（位置控制误差过大警告条件）设定值，加大 P2-35 （位置控制误差过大警告条件）设定值 2. 增益值设定过小：确认设定值是否适当，正确调整增益值 3. 扭矩限制过低：确认扭矩限制值，正确调整扭矩限制值 4. 外部负载过大：检查外部负载，减低外部负载或重新评估电机容量。
台达伺服常见故障分析与解决
增量型伺服初次上电报警解决步骤:
更改完参数，需重新上电。
2.绝对值伺服初次上电报警解决步骤：
除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060 绝对值伺服设定步骤：
2-08 先设30再设28 （断电上电）
2-69 1
2-08 271
2-71 1
0-49 1
看0-51
0-52
3.测试过程中，出现报警及解决方法:
4.当运行过程中电机出现明显的抖动或震动:
需手动调增益看看效果
手动模式调增益：
当P2-32设定为0时，速度回路的比例增益（P2-04）,积分增益（P2-06）,和前馈增益（P2-07）,可自由设定。
比例增益：增加增益会提高速度回路响应带宽
积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
前馈增益：降低相位落后误差
另外在排除干扰的过程中需要注意：
信号线归结在一起，电源线归结在一起。
两者之间至少保持30公分距离，以减
少在运行过程中强电对弱电造成信号上的干扰！。
台达伺服常见故障分析与解决
1.增量型伺服初次上电（一）解决步骤：
更改完参数，需重新上电。
2.绝对值伺服初次上电解决步骤：
除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060
绝对值伺服设定步骤：
2-08 先设30 再设28（断电上电）
2-69 1
2-08 271
2-71 1
0-49 1
看0-51
0-52
确认以下条件是否产
生：
P1-76<电机转速与
1 46 4 19.8 106
60
电机转速P
4.当运行过程中电机出现明显的抖动或震动：
需手动调增益看看效果
手动模式调增益：当P2-32设定为0时，速度回路的比例增益（P2-04),积分增益（P2-06）,和前馈增益（P2-07),可自由设定。
比例增益：增加增益会提高速度回路响应带宽积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
前馈增益：降低相位落后误差
另外在排除干扰的过程中需要注意：
信号线归结在一起，电源线归结在一起。
两者之间至少保持30公分距离，以减少在运行过程中强电对弱电造成信号上的干扰！。
台达伺服驱动器报警原因分析及纠正
附录2：伺服驱动器报警原因分析及纠正注：带有＊标记的保护只有切断电源，清除故障原因，再接通电源，才能清除。
教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。
简言之，分节符使得它们独立了。
这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。
3. 问：如何合并两个WORD 文档，不同的页眉需要先写两个文件，然后合并，如何做？答：页眉设置中，选择奇偶页不同与前不同等选项。
4. 问：WORD 编辑页眉设置，如何实现奇偶页不同比如：单页浙江大学学位论文，这一个容易设；双页：（每章标题），这一个有什么技巧啊？答：插入节分隔符，与前节设置相同去掉，再设置奇偶页不同。
5. 问：怎样使WORD 文档只有第一页没有页眉，页脚？答：页面设置－页眉和页脚，选首页不同，然后选中首页页眉中的小箭头，格式－边框和底纹，选择无，这个只要在“视图”――“页眉页脚”，其中的页面设置里，不要整个文档，就可以看到一个“同前”的标志，不选，前后的设置情况就不同了。
6. 问：如何从第三页起设置页眉？答：在第二页末插入分节符，在第三页的页眉格式中去掉同前节，如果第一、二页还有页眉，把它设置成正文就可以了●在新建文档中，菜单―视图―页脚―插入页码―页码格式―起始页码为0，确定；●菜单―文件―页面设置―版式―首页不同，确定；●将光标放到第一页末，菜单―文件―页面设置―版式―首页不同―应用于插入点之后，确定。
台达伺服常见故障分析与解决
1.增量型伺服初次上电报警解决步骤：
更改完参数，需重新上电。
2.绝对值伺服初次上电报警解决步骤：
除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060
绝对值伺服设定步骤：
2-08 先设30 再设28（断电上电）
2-69 1
2-08 271
2-71 1
0-49 1
看0-51
0-52
3.测试过程中，出现报警及解决方法：
确认以下条件是否产
生：
P1-76<电机转速与
1 46 4 19.8 106
60
电机转速P
4.当运行过程中电机出现明显的抖动或震动：
需手动调增益看看效果
手动模式调增益：
当P2-32设定为0时，速度回路的比例增益（P2-04),积分增益（P2-06）,和前馈增益（P2-07),可自由设定。
比例增益：增加增益会提高速度回路响应带宽
积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
前馈增益：降低相位落后误差
另外在排除干扰的过程中需要注意：
信号线归结在一起，电源线归结在一起。
两者之间至少保持30公分距离，以减少在运行过程中强电对弱电造成信号上的干扰！
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
台达伺服常见故障分析与解决
更改完参数，需重新上电。
2.绝对值伺服初次上电报警解决步骤：
除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060
绝对值伺服设定步骤：
2-08 先设30 再设28（断电上电）
2-69 1
2-08 271
2-71 1
0-49 1
看0-51
0-52
4.当运行过程中电机出现明显的抖动或震动：
需手动调增益看看效果
手动模式调增益：
当P2-32设定为0时，速度回路的比例增益（P2-04),积分增益（P2-06）,和前馈增益（P2-07),可自由设定。
比例增益：增加增益会提高速度回路响应带宽
积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
前馈增益：降低相位落后误差
另外在排除干扰的过程中需要注意：
信号线归结在一起，电源线归结在一起。
两者之间至少保持30公分距离，以减少在运行过程中强电对弱电造成信号上的干扰！。
台达伺服常见故障分析与解决
更改完参数,需重新上电。
2.绝对值伺服初次上电报警解决步骤:
除了以上问题,还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL0６0
绝对值伺服设定步骤:
2-0８先设30 再设2８(断电上电)
2-６9 1
2-08 27１
2-71 1
０-49 1
瞧0-5１
0-5２
确认以下条件就是否产
生:
P１－７6＜电机转速与
1 46 4 19.8 10６
60
电机转速Ｐ
４、当运行过程中电机出现明显的抖动或震动:
需手动调增益瞧瞧效果
手动模式调增益:
ﻫ当P2-3２设定为0时,速度回路的比例增益(P２-０4),积分增益(Ｐ2-０6),与前馈增益(P2-0７),可自由设定。
ﻫ比例增益:增加增益会提高速度回路响应带宽
积分增益:增加增益会提高速度回路低频刚度,并降低稳态误差。
ﻫﻫ前馈增益:降低相位落后误差
另外在排除干扰的过程中需要注意:
信号线归结在一起,电源线归结在一起。
两者之间至少保持3０公分距离,以减少在运行过程中强电对弱电造成信号上的干扰！。
台达伺服驱动器常见异常报警及其排除方法
台达伺服驱动器常见异常报警及其排除方法1.过压报警：这是指伺服驱动器输入电压超过额定值引起的报警。
解决方法包括：-检查电源供应是否符合要求，确保输入电压稳定。
-检查线路连接是否正确，排除接线问题。
-检查电源模块是否损坏，如需要更换。
2.过流报警：这是指伺服驱动器输出电流超过额定值引起的报警。
解决方法包括：-检查负载是否过重，根据实际负载情况调整设定参数。
-检查伺服驱动器输出是否短路，排除短路问题。
-检查伺服驱动器内部电路是否损坏，如需要更换相关部件。
3.过速报警：这是指伺服驱动器转速超过额定值引起的报警。
解决方法包括：-检查伺服电机控制系统的参数设置，调整相应参数限制最大速度。
-检查反馈装置是否正确安装、接线是否良好。
-检查伺服电机机械结构是否出现故障，如需要修复相应部件。
4.过载报警：这是指伺服驱动器输出力矩超过额定值引起的报警。
解决方法包括：-检查伺服电机负载情况，确保负载在驱动器输出范围内。
-检查伺服电机输出轴与负载连接部位是否松动，如需要紧固。
-检查伺服电机是否需要进行电流限制调整。
5.过热报警：这是指伺服驱动器内部温度过高引起的报警。
解决方法包括：-检查伺服驱动器散热设备是否正常工作，如需要清洁或更换。
-检查环境温度是否过高，如需要增加散热设备。
-检查输出功率是否过大，根据实际情况调整负载或功率。
6.通信报警：这是指伺服驱动器与上位机通信异常引起的报警。
解决方法包括：-检查通信线路连接是否正常，确保连接稳定。
-检查通信协议参数是否设置正确，如波特率、数据位等。
-检查上位机软件设置是否正确，如通信端口等。
台达伺服驱动器常见异常报警及其排除方法
台达伺服驱动器常见异常报警及其排除方法
分析数据：
台达伺服驱动中设置许多报警信号，在一些意外状况下，及时保护驱动器和电机免受损坏，现列出常见故障信号及解决方法。
ALM11编码器接线错误或编码器故障，请仔细检查编码器连接线，检查电机屏蔽线是否连接驱动器。
ALM06过载、电机动力线接线错，检查电机轴安装是否有偏。
ALM09动力线接线不良或电机编码器故障，检查动力线。
ALM03主回路输入电压过低，检查输入电源是否符合要求。
ALM22主回路电源缺相，检查电源线连接是否松动。
2、运行通则
严格遵循操作规程；防止数控装置过热；经常监视数控系统的电网电压；防止尘埃进入数控装置内；存储器用电池定期检查和更换。
数控系统编程、操作和维修人员必须经过专门的技术培训，熟悉所用数控机床的机械、数控系统、强电设备、液压、气源等部分及使用环境、加工条件等；能按机床和系统使用说明书的要求正确、合理地使用。
应尽量避免因操作不当引起的故障。
1。
台达伺服常见故障分析与解决
2.绝对值伺服初次上电报警解决步骤：
除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060
绝对值伺服设定步骤：
2-08 先设30 再设28（断电上电）
2-69 1
2-08 271
2-71 1
0-49 1
看0-51
0-52
需手动调增益看看效果
手动模式调增益：
当P2-32设定为0时，速度回路的比例增益（P2-04),积分增益（P2-06）,和前馈增益（P2-07),可自由设定。
比例增益：增加增益会提高速度回路响应带宽
积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
前馈增益：降低相位落后误差
另外在排除干扰的过程中需要注意：
信号线归结在一起，电源线归结在一起。
两者之间至少保持30公分距离，以减少在运行过程中强电对弱电造成信号上的干扰！。
台达伺服常见故障分析与解决
1.增量型伺服初次上电报警解决步骤：报警代码涉及参数设定值AL013 P2-15 0AL014 P2-16 0AL015 P2-17 0更改完参数，需重新上电。
2.绝对值伺服初次上电报警解决步骤：除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060绝对值伺服设定步骤：2-08 先设 30 再设 28（断电上电）2-69 12-08 2712-71 10-49 1看0-510-523.测试过程中，出现报警及解决方法：报警代码涉及参数（故障原因）设定值（或修改方法）AL006 启动短时间报警电机堵转， U V W 接错AL011 位置检出器异常查看编码器线，或排除干扰AL018 若是伴随 AL011 出现按 AL011 处理AL009 P2-35 上限值检查负载或者电子齿轮比设定AL018 确认以下条件是否产生：正确设定参数 P1-76 与P1-76< 电机转速与P1-46 ：1 46 4 19.8 10 P1-76> 电机转速与61 46 4 19.8 10606电机转速PAL024 AL026编码器初始磁场错误电机接地端是否正常接(磁场位置 UVW 错误地2.编码器讯号线，是否有与电源或大电流的线路分开，避免干扰源的产生3.位置检出器的线材是否使用隔离线1. 电机接地端是否正常 1.请将 UVW 接头的接接地地端(绿2.编码器讯号线，是否有色 )与驱动器的散热部分与电源或大电流的线路分开，避免干扰源的产生3. 位置检出器的线材连接2. 请检查编码器讯号线，是否有与电源或大电流的线路确实的分隔开3. 请使用含隔离网的线材4.当运行过程中电机出现明显的抖动或震动：需手动调增益看看效果手动模式调增益：当P2-32 设定为 0 时，速度回路的比例增益（ P2-04), 积分增益（ P2-06）, 和前馈增益（ P2-07), 可自由设定。
比例增益：增加增益会提高速度回路响应带宽积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
台达伺服器报警与处理
台达伺服器异警处理RLE01：过电流：主回路电流值超越电机瞬间最大电流值1.5倍时动作1．驱动器输出短路：检查电机与驱动器接线状态或导线本体是否短路，排除短路状态，并防止金属导体外露 2. 电机接线异常：检查电机连接至驱动器的接线顺序，根据说明书的配线顺序重新配线 3. IGBT 异常：散热片温度异常，送回经销商或原厂检修 4. 控制参数设定异常：设定值是否远大于出厂预设值，回复至原出厂预设值，再逐量修正 5. 控制命令设定异常：检查控制输入命令是否变动过于剧烈，修正输入命令变动率或开启滤波功能RLE02：过电压：主回路电压值高于规格值时动作1．主回路输入电压高于额定容许电压值：用电压计测定主回路输入电压是否在额定容许电压值以内（参照11-1），使用正确电压源或串接稳压器 2. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器 3. 驱动器硬件故障：当电压计测定主回路输入电压在额定容许电压值以内仍然发生此错误，送回经销商或原厂检修RLE03：低电压：主回路电压值低于规格电压时动作1．主回路输入电压低于额定容许电压值：检查主回路输入电压接线是否正常，重新确认电压接线 2. 主回路无输入电压源：用电压计测定是否主回路电压正常，重新确认电源开关3. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器RLE04：RLE04：Z 脉冲所对应磁场角度异常1．编码器损坏：编码器异常，更换电机 2. 编码器松脱：检视编码器接头，重新安装RLE05：回生错误：回生控制作动异常时动作1．回生电阻未接或过小：确认回生电阻的连接状况，重新连接回生电阻或计算回生电阻值 2. .回生用切换晶体管失效：检查回生用切换晶体管是否短路，送回经销商或原厂检修 3. 参数设定错误：确认回生电阻参数（P1-52）设定值与回生电阻容量参数（P1-53）设定，重新正确设定RLE06：过负载：电机及驱动器过负载时动作1．超过驱动器额定负载连续使用：可由驱动器状态显示P0-02设定为11后，监视平均转矩[%]是否持续一直超过100%以上，提高电机容量或降低负载 2. 控制系统参数设定不当：机械系统是否摆振、加减速设定常数过快，调整控制回路增益值、加减速设定时间减慢 3. 电机、编码器接线错误：检查U、V、W 及编码器接线是否准确 4. 电机的编码器不良：送回经销商或原厂检修RLE07：过速度：电机控制速度超过正常速度过大时动作1．速度输入命令变动过剧：用信号检测计检测输入的模拟电压信号是否异常，调整输入变信号动率或开启滤波功能 2. 过速度判定参数设定不当：检查过速度设定参数P2-34（过速度警告条件）是否太小，检查过速度设定参数P2-34（过速度警告条件）是否太小RLE08：异常脉冲控制命令：脉冲命令的输入频率超过硬件界面容许值时动作1．脉冲命令频率高于额定输入频率：用脉冲频率检测计检测输入频率是否超过额定输入频率，正确设定输入脉冲频率RLE09：位置控制误差过大：位置控制误差量大于设定容许值时动作1．最大位置误差参数设定过小：确认最大位置误差参数P2-35（位置控制误差过大警告条件）设定值，加大P2-35 （位置控制误差过大警告条件）设定值 2. 增益值设定过小：确认设定值是否适当，正确调整增益值 3. 扭矩限制过低：确认扭矩限制值，正确调整扭矩限制值 4. 外部负载过大：检查外部负载，减低外部负载或重新评估电机容量。
