晶圆封装可靠性实验项目
电子封装中的可靠性问题
电子封装中的可靠性问题电子器件是一个较复杂的系统，其封装过程的缺陷和失效也是比较复杂的。
因此，研究封装缺陷和失效需要对封装过程有一个系统性的了解，这样才能从多个角度去分析缺陷产生的原因。
封装的失效机理可以分为两类：过应力和磨损。
过应力失效往往是瞬时的、灾难性的；磨损失效是长期的累积损坏，往往首先表示为性能退化，接着才是器件失效。
失效的负载类型又可以分为机械、热、电气、辐射和化学负载等。
影响封装缺陷和失效的因素是多种多样的，材料成分和属性、封装设计、环境条件和工艺参数等都会有所影响。
确定影响因素和预防封装缺陷和失效的基本前提。
影响因素可以通过试验或者模拟仿真的方法来确定，一般多采用物理模型法和数值参数法。
对于较复杂的缺陷和失效机理，常常采用试差法确定关键的影响因素，但是这个方法需要较长的试验时间和设备修正，效率低、花费高。
在分析失效机理的过程中，采用鱼骨图（因果图）展示影响因素是行业通用的方法。
鱼骨图可以说明复杂的原因及影响因素和封装缺陷之间的关系，也可以区分多种原因并将其分门别类。
生产应用中，有一类鱼骨图被称为6Ms：从机器、方法、材料、量度、人力和自然力等六个维度分析影响因素。
这一张图所示的是展示塑封芯片分层原因的鱼骨图，从设计、工艺、环境和材料四个方面进行了分析。
通过鱼骨图，清晰地展现了所有的影响因素，为失效分析奠定了良好基础。
引发失效的负载类型01机械载荷包括物理冲击、振动、填充颗粒在硅芯片上施加的应力（如收缩应力）和惯性力（如宇宙飞船的巨大加速度）等。
材料对这些载荷的响应可能表现为弹性形变、塑性形变、翘曲、脆性或柔性断裂、界面分层、疲劳裂缝产生和扩展、蠕变以及蠕变开裂等等。
02热载荷包括芯片黏结剂固化时的高温、引线键合前的预加热、成型工艺、后固化、邻近元器件的再加工、浸焊、气相焊接和回流焊接等等。
外部热载荷会使材料因热膨胀而发生尺寸变化，同时也会改变蠕变速率等物理属性。
如发生热膨胀系数失配（CTE失配）进而引发局部应力，并最终导致封装结构失效。
半导体可靠性实验项目
半导体可靠性实验项目概述半导体可靠性实验项目是一个重要的研究领域，旨在评估和验证半导体器件在长时间运行和不同环境条件下的可靠性。
通过该实验项目，我们可以获取半导体器件的寿命、故障率以及在各种应力条件下的性能指标。
这些数据对于半导体产品的生产和使用具有重要意义，可以帮助制造商改进产品设计和制造工艺，提高产品的质量和可靠性。
实验目的该实验项目的主要目的是通过测试和分析来评估半导体器件的可靠性，具体目标包括：1. 了解半导体器件的寿命特性；2. 评估半导体器件在不同环境条件下的可靠性；3. 分析半导体器件的故障率以及故障模式。
实验内容半导体可靠性实验项目的内容主要包括以下几个方面： 1.试验准备：确定实验所需的半导体器件和测试设备，并准备相关的试验方案和流程。
2. 加速寿命试验：将半导体器件放置在高温、高湿、高电压等应力环境下进行长时间运行，记录器件的运行时间和性能变化。
3. 温度循环试验：将半导体器件在高温和低温之间进行循环变温，观察其在温度变化过程中的性能表现和故障情况。
4. 电压应力试验：在给定电压条件下，对半导体器件进行长时间稳定运行，记录器件的故障率和性能变化。
5. 湿度应力试验：将半导体器件置于高湿度环境中，观察其性能变化和故障情况。
6. 试验数据分析：对实验过程中获得的数据进行统计和分析，绘制可靠性曲线、寿命曲线等，评估半导体器件的可靠性指标。
实验步骤1.确定要测试的半导体器件的型号和数量，并选取适当的测试设备。
2.按照实验方案和流程进行试验准备工作，包括清洁和校准设备，搭建测试电路，设置参数等。
3.进行加速寿命试验，将半导体器件置于高温、高湿、高电压等应力环境下运行，记录器件的运行时间和性能变化。
4.进行温度循环试验，将半导体器件在高温和低温之间进行循环变温，观察其性能表现和故障情况。
5.进行电压应力试验，对半导体器件进行长时间稳定运行，记录器件的故障率和性能变化。
6.进行湿度应力试验，将半导体器件置于高湿度环境中，观察其性能变化和故障情况。
晶圆级封装: 热机械失效模式和挑战及整改建议
晶圆级封装: 热机械失效模式和挑战及整改建议2022/4/23WLCSP(Wafer Level Chip Scale Packaging，晶圆级封装)的设计意图是降低芯片制造成本，实现引脚数量少且性能出色的芯片。
晶圆级封装方案是直接将裸片直接焊接在主板上。
本文旨在于介绍这种新封装技术的特异性，探讨最常见的热机械失效问题，并提出相应的控制方案和改进方法。
晶圆级封装技术虽然有优势，但是存在特殊的热机械失效问题。
很多实验研究发现，钝化层或底层破裂、湿气渗透和/或裸片边缘离层是晶圆级封装常见的热机械失效模式。
此外，裸片边缘是一个特别敏感的区域，我们必须给予更多的关注。
事实上，扇入型封装裸片是暴露于空气中的（裸片周围没有模压复合物覆盖），容易被化学物质污染或发生破裂现象。
所涉及的原因很多，例如晶圆切割工序未经优化，密封环结构缺陷(密封环是指裸片四周的金属花纹，起到机械和化学防护作用)。
此外，由于焊球非常靠近钝化层，焊球工序与线路后端栈可能会相互影响。
本文采用FEM(Finite Element Method，有限元法)方法分析应力，重点放在扇入型封装上。
我们给出了典型的应力区域。
为降低机械失效的风险，我们还简要介绍了晶圆级封装的特异性。
在描述完机械失效后，我们还对裸片和钝化边缘进行了全面的分析。
分析结果显示，钝化边缘产生最大应力，这对沉积策略(直接或锥体沉积方法)和边缘位置提出了要求。
此外，研究结果还显示，必须降低残余应力，并提高BEoL(线路后端)的钝化层厚度。
1. 前言和背景晶圆级封装的设计意图是降低芯片制造成本，实现引脚数量少且性能出色的芯片。
晶圆级封装方案是直接将裸片直接焊接在主板上。
双层电介质、RDL(ReDistribution Layer, 重新布线层)、UBM (可焊接薄层，用于焊球底部金属化)和焊球都位于标准BEoL栈之上。
因此，这些层级扩展了传统晶片制程(多层沉积薄膜配合光刻工艺)范围。

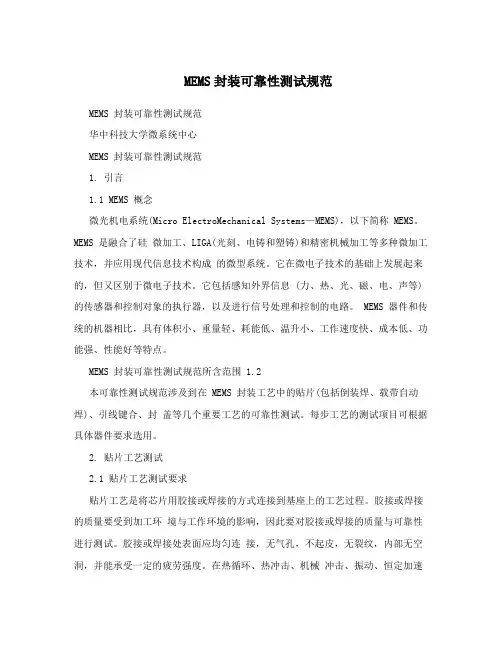

MEMS封装可靠性测试规范
MEMS封装可靠性测试规范MEMS 封装可靠性测试规范华中科技大学微系统中心MEMS 封装可靠性测试规范1. 引言1.1 MEMS 概念微光机电系统(Micro ElectroMechanical Systems—MEMS)，以下简称 MEMS。
MEMS 是融合了硅微加工、LIGA(光刻、电铸和塑铸)和精密机械加工等多种微加工技术，并应用现代信息技术构成的微型系统。
它在微电子技术的基础上发展起来的，但又区别于微电子技术。
它包括感知外界信息 (力、热、光、磁、电、声等)的传感器和控制对象的执行器，以及进行信号处理和控制的电路。
MEMS 器件和传统的机器相比，具有体积小、重量轻、耗能低、温升小、工作速度快、成本低、功能强、性能好等特点。
MEMS 封装可靠性测试规范所含范围 1.2本可靠性测试规范涉及到在 MEMS 封装工艺中的贴片(包括倒装焊、载带自动焊)、引线键合、封盖等几个重要工艺的可靠性测试。
每步工艺的测试项目可根据具体器件要求选用。
2. 贴片工艺测试2.1 贴片工艺测试要求贴片工艺是将芯片用胶接或焊接的方式连接到基座上的工艺过程。
胶接或焊接的质量要受到加工环境与工作环境的影响，因此要对胶接或焊接的质量与可靠性进行测试。
胶接或焊接处表面应均匀连接，无气孔，不起皮，无裂纹，内部无空洞，并能承受一定的疲劳强度。
在热循环、热冲击、机械冲击、振动、恒定加速度等环境工作时，芯片与基座应连接牢固，不能产生过大的热应力。
芯片与基座无裂纹。
2.2 贴片工艺测试项目测试项目测试说明失效判据外部目检外观缺陷 50 倍放大镜检查芯片剪切强度大于最小剪切强度加力方向应与衬底表面方向平行芯片与基座的附拉力方向应与衬底表面方向垂直大于最小抗拉力着强度芯片与基座连接沿横截面贴光栅，用云纹干涉仪来测应变大于 0.1, 其应力应变场处的应力应变检测焊点或胶接处内部的空隙 X 射线照相空隙长度和宽度小于接触面积的 10, 芯片脱离、有裂纹高温高湿 85?、85,RH、1000h芯片脱离、有裂纹恒定加速度一般 30000g一般 1500g、0.5ms 芯片脱离、有裂纹机械冲击一般-65?,150?、10 次温度循环芯片脱离、有裂纹一般-40?,100?、5min/10sec 热冲击芯片脱离、有裂纹一般 20,2000Hz，20g 芯片脱离、有裂纹扫频振动沿芯片表面法线方向无冲击地拉芯片小于最小外加应力倒装片拉脱试验3.1 引线键合工艺测试要求引线键合工艺是用金或铝线将芯片上的信号引出到封装外壳的管脚上的工艺过程。
晶圆级封装(WLP)方案(一)
晶圆级封装（WLP）方案一、实施背景随着微电子产业的快速发展，封装技术正面临着严峻的挑战。
传统的封装技术由于尺寸大、电性能和热性能较差等问题，已经难以满足高性能集成电路的封装需求。
而晶圆级封装（WLP）技术的出现，为产业结构的改革提供了新的解决方案。
二、工作原理晶圆级封装（WLP）是一种将集成电路直接封装在晶圆片上的技术。
它通过在晶圆片上制造出多个集成电路，然后通过切割和封装，将这些集成电路分别封装在独立的封装体中。
具体来说，WLP技术首先在晶圆片上制造出多个集成电路，这些集成电路可以是数字电路、模拟电路、混合信号电路等。
然后，使用切割机将晶圆片切割成单个集成电路，再将这些集成电路分别封装在独立的封装体中。
三、实施计划步骤1.设备采购：需要采购制造集成电路所需的设备，如光刻机、刻蚀机、薄膜沉积设备等。
2.工艺研发：需要研发适合WLP技术的制造工艺，包括光刻工艺、刻蚀工艺、薄膜沉积工艺等。
3.样品制作：在研发阶段，需要制作样品以验证工艺的可行性。
4.测试与验证：对制作的样品进行测试和验证，确保其性能符合要求。
5.批量生产：当样品测试通过后，可以开始批量生产。
四、适用范围WLP技术适用于各种高性能集成电路的封装，如CPU、GPU、FPGA等。
它具有以下优点：1.体积小：由于WLP技术将集成电路直接封装在晶圆片上，因此可以大大减小封装体积。
2.电性能和热性能优异：WLP技术可以提供更好的电性能和热性能，从而提高集成电路的性能和可靠性。
3.制造成本低：由于WLP技术可以在晶圆片上制造多个集成电路，因此可以分摊制造成本，降低单个集成电路的制造成本。
4.可扩展性强：WLP技术可以轻松扩展到更大的晶圆尺寸和更高的产量。
五、创新要点1.制造工艺的创新：WLP技术需要研发适合其特点的制造工艺，包括光刻工艺、刻蚀工艺、薄膜沉积工艺等。
2.封装技术的创新：WLP技术需要开发新的封装技术，以实现集成电路的高性能、小型化和可靠性。

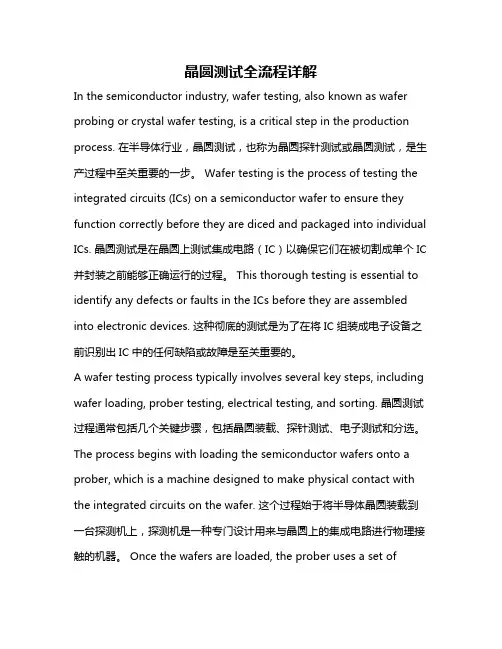

晶圆测试全流程详解
晶圆测试全流程详解In the semiconductor industry, wafer testing, also known as wafer probing or crystal wafer testing, is a critical step in the production process. 在半导体行业，晶圆测试，也称为晶圆探针测试或晶圆测试，是生产过程中至关重要的一步。
Wafer testing is the process of testing the integrated circuits (ICs) on a semiconductor wafer to ensure they function correctly before they are diced and packaged into individual ICs. 晶圆测试是在晶圆上测试集成电路（IC）以确保它们在被切割成单个IC 并封装之前能够正确运行的过程。
This thorough testing is essential to identify any defects or faults in the ICs before they are assembled into electronic devices. 这种彻底的测试是为了在将IC组装成电子设备之前识别出IC中的任何缺陷或故障是至关重要的。
A wafer testing process typically involves several key steps, including wafer loading, prober testing, electrical testing, and sorting. 晶圆测试过程通常包括几个关键步骤，包括晶圆装载、探针测试、电子测试和分选。
The process begins with loading the semiconductor wafers onto a prober, which is a machine designed to make physical contact with the integrated circuits on the wafer. 这个过程始于将半导体晶圆装载到一台探测机上，探测机是一种专门设计用来与晶圆上的集成电路进行物理接触的机器。
封装测试流程
封装测试流程
封装测试流程，通常包括以下几个主要步骤：
1. 晶圆准备。
晶圆经过一系列处理，包括表面贴膜、背面研磨和抛光、背面贴膜、表面去膜、烘烤等。
2. 切割和检查。
晶圆被切割成小的晶片（Die），并进行检查，以去除残次品。
3. 芯片贴装。
将切割好的晶片用胶水贴装到相应的基板（引线框架）上。
4. 键合。
使用超细的金属（如金、锡、铜、铝）导线或者导电性树脂将晶片的接合焊盘（Bond Pad）连接到基板的相应引脚（Lead），构成所要求的电路。
5. 塑封。
用塑料外壳将独立的晶片加以封装保护，以防止外部物理、化学等环境因素的影响。
6. 后固化。
对塑封后的产品进行后固化处理，以增强其稳定性和可靠性。
7. 去飞边和电镀。
去除塑封后多余的边角料，并对引脚进行电镀处理，提高其导电性能和可焊接性。
8. 切片成型和检查。
对产品进行切片成型，并进行残次品检查。
9. 终测。
对封装完成后的产品进行功能和性能测试，以确保其满足设计要求。
10. 包装出货。
通过一系列包装和质量控制检查后，产品准备出货。
这个流程涵盖了从晶圆的准备到最终产品的包装和出货的整个过程，确保了半导体器件的质量和性能。
可靠性实验项目参考(车规级AEC-Q100)
AEC-Q100-005
参考标准 AEC-Q100-001
MIL-STD 883 Method2011
JESD22-B102 JESD22-B100 JESD22-B108
AEC-Q100-010
JESD22-B105
参考标准 / / / / /
接收判据
C1 邦线剪切（WBS） C2 邦线拉力（WBP）
最少5只器件的30个键
Cpk＞1.67
合丝
Cpk＞1.67或温度循环后0 缺陷(#A4)
C3 可焊性（SD）
15
1
＞95%引脚覆盖
C4 物理尺寸（PD）
10
3
Cpk＞1.67
C5 锡球剪切（SBS）
C6 引线完整性（LI）
组别
项目名称
D1 电迁移（EM）
30
3
/
/
/
/
/
/
1
1
10
3
3
1
all
all
F组-缺陷筛选测试分析
样品数/批 批数
/
/
/
/
G组-腔封装完整性测试
样品数/批 批数
15
1
15
1
15
1
15
1
5
1
5
1
5
1
5
1
Cpk＞1.67 0 / 0 / 0 / /
接收判据 / /
接收判据 0 0 0 0 0 0 0 0
目）
参考标准 J-STD-020 JESD22-A113 JESD22-A101 JESD22-A110 JESD22-A102 JESD22-A118 JESD22-A101 JESD22-A104 JESD22-A105 JESD22-A103
晶圆级芯片封装生产建设项目可行性研究报告
晶圆级芯片封装生产建设项目可行性研究报告一、项目背景晶圆级芯片封装是指在晶圆制造完成后将芯片进行封装，以便将其引脚暴露在外，并提供保护和盖板，从而实现芯片的电气连接、保护和散热等功能。
随着电子技术的快速发展，晶圆级芯片封装行业需求不断增长，市场潜力巨大。
二、项目目标本项目旨在建设一条晶圆级芯片封装生产线，实现国内自主生产晶圆级芯片封装产品，提高国内芯片封装产业竞争力，并满足国内市场需求，减少对进口产品的依赖。
三、市场分析据统计和预测数据显示，晶圆级芯片封装市场规模逐年增加，市场需求旺盛。
目前国内市场主要依赖进口产品，出口产品占比较低，存在较大的市场空白。
同时，随着5G技术的快速推广和应用，对新一代芯片封装技术的需求也不断增长，市场潜力更加广阔。
四、可行性分析1.技术可行性：项目所需的晶圆级芯片封装生产技术已经成熟并在国内外得到广泛应用，具备较高的技术可行性。
2.经济可行性：项目将在满足国内市场需求的同时，拓展国际市场，实现规模生产，预计在较短时间内收回投资，并具备稳定的盈利能力。
3.市场可行性：市场需求旺盛且增长速度快，国内市场空白较大，项目具备良好的市场前景。
4.法律可行性：项目经营活动符合国家相关法律法规，不存在法律障碍。
五、项目投资1.土地建设：购买或租赁一块适宜的土地，用于建设晶圆级芯片封装生产线。
2.建设厂房：建设符合生产需要的现代化厂房，包括生产区、办公区、物流区等。
3.设备采购：购买先进的晶圆级芯片封装设备，包括封装机、焊接设备、测试设备等。
4.人员配备：招聘技术人员、生产人员和管理人员等，建立专业高效的团队。
5.营销推广：进行产品推广和营销活动，拓展国内外市场。
六、风险与对策1.技术风险：加强技术研发与创新，提高产品竞争力。
2.市场风险：积极了解市场需求并灵活调整生产策略，确保产品符合市场需求。
3.人员管理风险：建立科学的人员管理制度，激励员工积极性和创造力。
4.资金风险：合理安排资金投入，并建立健全的风险管理体系。
晶圆级芯片封装技术(WL-CSP)电子教案
总结
• 在IC工艺线上完成的WL-CSP样品, 只是增加了重 布线和凸点制作两道工序, 并使用了两层BCB或PI 作为介质层和保护层, 整套工艺与IC芯片的制作技 术完全兼容, 所以它在成本、质量方面明显优于其 它CSP的制作工艺。
• WL-CSP工艺的倒装焊技术, 将芯片正面(有源区) 面向管座衬底作压焊焊接, 可充分发挥出超大规模 集成电路的高性能和新品质, 它不存在较大的电感、 电容和其它不希望有的特性。
晶圆级芯片封装技术（WL-CSP)
• 一、晶圆级芯片封装的定义 • 二、晶圆级芯片封装工艺 • 三、晶圆级芯片封装的可靠性
晶圆级芯片封装的定义
• 根据定义，晶圆级芯片封装就是芯片 尺寸的封装，其尺寸与芯片原尺寸相 同。基本概念是，在制造后，通常在 测试之前，马上取出晶片，再增加一 些步骤(金属和电介质层)产生一种结构， 就可将产品组装到电路板上。
• WL-CSP是在圆片前道工序完成后, 直接对圆片
利用半导体工艺进行后道工序, 再切割分离成单个 器件。因此, 采用WL-CSP能使产品直接从制造商 转入用户手中作全面测试。该项技术不但适应于 现有的标准表面贴装技术(SMT)设备, 而且也解决 了优质芯片问题。
• 圆片级器件和SMT进行大批量封装WL-CSP的封 装效率可达90%以上.
• 在所有的薄膜应用中最好采用聚合物，是由于 其非常低的介电常数和最小的损耗角正切值。
• 与干蚀刻材料相比，采用光敏聚合物， 要求更少的工艺处理步骤（可进行光刻） ，因此节省成本。
焊料凸点制作工艺
• 焊点制作可采用蒸发法、化学镀法、电镀 法、置球法和和焊膏模板印制法等。目前 仍以电镀法用得较多,该法2002年约占所有 焊料凸点制作法的70%（含金焊点制作）, 其次是蒸发法（高铅）,约占22.5%, 再者为 焊膏模板印制法, 约占5.5%。但因焊膏模板 印制法制作焊料凸点比较简便, 自动化程度 较高, 成本也较低, 故该法将会被较多地采 用。
晶圆制造质量测试报告
晶圆制造质量测试报告晶圆制造质量测试报告为了确保晶圆制造的质量，我们进行了详细的测试和评估。
以下是我们的测试报告。
1. 测试目的：评估晶圆的物理和电学性能。
2. 测试方法：我们使用了一系列测试设备和工具，包括：显微镜、化学分析仪、力学测试机和电子测试仪器等。
3. 测试内容：a. 物理性能测试：(1) 晶圆外观检查：检查晶圆表面的平整度、光洁度和是否有明显的缺陷。
(2) 尺寸测量：使用显微镜和光学测量仪器测量晶圆的直径和厚度。
(3) 硬度测试：使用硬度计测量晶圆表面的硬度。
b. 化学性能测试：(1) 成分分析：使用化学分析仪检测晶圆材料的化学成分。
(2) 杂质检测：通过化学分析和显微镜检测晶圆中是否存在杂质。
c. 电学性能测试：(1) 导电性测试：使用电阻计测量晶圆的导电性能。
(2) 电容性测试：使用电容计测量晶圆的电容性能。
4. 测试结果：a. 物理性能：(1) 晶圆外观：晶圆表面平整、光洁，无明显缺陷。
(2) 尺寸：晶圆直径为30mm，厚度为2mm。
(3) 硬度：晶圆表面硬度为70HRC。
b. 化学性能：(1) 成分分析：晶圆材料主要成分为硅(Si)，杂质含量小于0.1%。
(2) 杂质检测：未检测到明显的杂质。
c. 电学性能：(1) 导电性：晶圆导电性良好，电阻率为1x10^-6 Ω·cm。
(2) 电容性：晶圆电容性稳定，电容值为2μF。
5. 结论：根据以上测试结果，晶圆的质量良好，符合制造要求。
晶圆具有良好的物理、化学和电学性能，适用于后续半导体制造工艺。
我们将持续监控和改进晶圆制造过程，以确保产品质量的稳定性和可靠性。
半导体集成电路可靠性测试及数据处理
寿命分布的参数估计是基本的可靠性数据处理方法，我们回顾并讨论了可靠
性寿命分布参数估计的各种常用方法。最佳线性无偏估计以次序统计量理论以及 高斯－马尔可夫定理为出发点，是一种高精度且有效的可靠性寿命分布参数估计 方法。然而，它只能应用于样本总数比较小的场合并且不能应用于Ｉ型截尾数据。
极大似然估计法是另一种具有良好性质的参数估计方法。我们通过对各种参数估
Ｈｏｗｅｖｅｒ，ＢＬＵＥ ｉｓ ａｐｐｌｉｃａｂｌｅ ａｔ ｓｍａｌｌ ｓａｍｐｌｅ ｓｉｚｅｓ ａｎｄ ｃａｎｎｏｔ ｂｅ ａｐｐｌｉｅｄ ｏｎ ｔｙｐｅ Ｉ ｃｅｎｓｏｒｅｄ ｄａｔａｓｅｔｓ．Ｔｈｅ ｍａｘｉｍｕｍ ｌｉｋｅｌｉｈｏｏｄ ｅｓｔｉｍａｔｉｏｎ（ＭＬＥ）ｉｓ ａｎｏｔｈｅｒ ｐａｒａｍｅｔｅｒ ｅｓｔｉｍａｔｉｏｎ ｍｅｔｈｏｄ ｗｉｔｈ ｓｅｖｅｒａｌ ｇｏｏｄ ｐｒｏｐｅｒｔｉｅｓ．Ｔｈｅ ｐｅｒｆｅｃｔ ｃｏｒｒｅｌａｔｉｏｎ ｂｅｔｗｅｅｎ ＭＬＥ ａｎｄ ＢＬＵＥ ｉｎ ｏｕｒ ｓｔｕｄｙ ｍａｋｅｓ ｉｔ ｐｏｓｓｉｂｌｅ ｔｏ ｕｓｅ ＭＬＥ ｉｎｓｔｅａｄ ｏｆ ＢＬＵＥ ｆｏｒ ｒｅｌｉａｂｉｌｉｔｙ ｐａｒａｍｅｔｅｒ ｅｓｔｉｍａｔｉｏｎｓ．
半导体集成电路的哥靠性测试及数据处理还有很多工作需要进行。希望我们 的研究对于国内半导体集成电路产业以及半导体集成电路可靠性工作的发展有 一定的帮助。
关键词：晶圆级可靠性，加速寿命试验，威卸尔分布，极大似然估计 中图分类号：ＴＢｌｌ４．３
半导体集成电路可靠性测试发数据处理
ＩＩ
Ａｂｓｔｍｃｔ
Ａｂｓｔｒａｃｔ
半导体集成电路口Ｊ靠件测试发数据处理
一————————————————————．——！ ！ ——————————————————————————————．———一 ———＿＿—————————————●＿＿＿———————————————————＿——＿＿●－＿———＿—————————————一
晶圆级封装(WLP)方案(二)
晶圆级封装（WLP）方案一、实施背景随着微电子行业的快速发展，传统的封装技术已经无法满足市场对高性能、高集成、低成本及更快上市时间的需求。
在此背景下，晶圆级封装（Wafer Level Packaging，WLP）技术应运而生，成为微电子行业未来的重要发展方向。
WLP技术在提高封装密度、降低成本、缩短上市时间等方面具有显著优势，对于推动产业结构改革具有重大意义。
二、工作原理晶圆级封装（WLP）是一种将集成电路裸芯片直接封装在晶圆上的一种技术。
它利用先进的薄膜制造和晶圆加工技术，将芯片与晶圆相结合，形成一个完整的封装体。
WLP技术具有以下特点：1.高集成度：WLP技术可将多个裸芯片集成在一个封装体内，实现更高的集成度。
2.低成本：WLP技术简化了封装流程，减少了封装材料和加工成本，实现了更低的成本。
3.快速上市：WLP技术缩短了封装周期，提高了生产效率，从而加快了产品上市时间。
三、实施计划步骤1.需求分析：对市场需求进行调研，明确WLP技术的应用领域和市场需求。
2.技术研发：开展WLP技术研发，掌握核心技术，提升自主创新能力。
3.设备采购：根据技术研发需求，采购必要的设备和材料。
4.样品制作：制作WLP样品，对样品进行检测和验证。
5.批量生产：根据市场需求，进行批量生产。
6.市场推广：开展市场推广活动，扩大WLP技术的市场份额。
四、适用范围WLP技术适用于以下领域：1.通信：WLP技术可用于制造高频、高速的通信芯片，如5G通信、光通信等。
2.汽车：WLP技术可用于制造高可靠性的汽车电子器件，如发动机控制芯片、安全气囊控制芯片等。
3.医疗：WLP技术可用于制造高精度的医疗电子设备，如监护仪、超声等。
4.消费电子：WLP技术可用于制造小型、高性能的消费电子产品，如手机、平板电脑等。
五、创新要点1.技术创新：WLP技术是一种先进的封装技术，需要掌握核心技术，不断提升自主创新能力。
2.模式创新：WLP技术改变了传统的封装模式，实现了更高效、更低成本的生产模式。
晶圆的可靠性测试
文章评论发表评论,评论内容与本站立场无关！
一个探测系统必须能够为非常精确的高温多点晶圆级可靠性（WLR）测试提供一个隔离的环境,例如：
ቤተ መጻሕፍቲ ባይዱ 电迁移
● 时间依赖的介电击穿（TDDB）
● 热载流子
● 晶圆级的预烧
● 寿命测试
● 器件表征
这样的系统可以是与Celadon陶瓷多点探针卡一起使用的 SUSS PM8 WLR
多点WLR测试的系统要求
探针卡
单点测试已经可以节约大量的时间（在前面所述的例子中达到20天）,使用多点探针卡当然可以节约更多的时间。例子中使用的低泄漏Celadon Ceramic
TileTM利用了陶瓷的固有优点：高电阻和低噪声,这些优点正是可靠测试所需要的。陶瓷还能防止弯曲和移动,使用探测的经验也表明只有很小或观察不到的移动。安装在刚性铝底盘上的探针的布局取决于晶圆的设计,而且使用大的卡来校对整个晶圆的覆盖情况,因此不需要探针步进移动。探针卡使用的材料必须能够在300℃下连续工作很多小时,而且没有电性能的退化。
DSP
avr
ARM
MCS51
pic
软件 新闻
当前位置：minitos嵌入式开发网2站 → 文章中心 → 网络文摘 → 晶圆级的可靠性测试：省钱又省时
·相关一：[40721]:NI发布业界首款PCI Express数据采集设备
[预览]
探针座
使用多点测试的探针卡时,已经不再需要晶圆上的自动步进,因此设备的成本得到大大的降低。但是,因为探针卡同时接触到所有的模子,所以需要显微镜而不是卡盘能够移动以纠正探针和接触盘的对接。SUSS
PM8WLR有一个特别的显微镜平台,它可以在x和y两个方向上分别移动200毫米来覆盖整个晶圆。为了保证在其他应用中的使用,在需要的情况下,可以在高精度卡盘平台上精确地步进移动单个芯片。温度在可靠性测试中扮演非常重要的角色,因此探测仪必须安装在至少能在-60℃至+300℃范围内工作的卡盘上。另外探测仪还需要能够屏蔽光和电磁波的干扰以得到准确的数据。
晶圆级可靠性测试成为器件和工艺开发的关键步骤
随 路 芯芯 将技 持器 着用 片片 续术 集更 也的 发快 成上 将 展， 电 更 采 ， 多 件
的时钟速度 。在这些要求 的推 进下 ， 在芯片的制造工艺 中并不断采用新材 料和新技术 。 这些改进对于 单个器件 的寿命来说影响非常大 ， 能造成局 可 部 区域 的脆性 增加 、功率密度提 高 、 器件的复杂性增加以及 引入新的失效 机制。从前制造器 件寿命达 １ ０ ０ 年的 工艺 在缩减尺寸之后制造的器件可能
将 这 部分 器件 封装 之后 再测 试 ， 封装 并 测试 的流 程需要 花 上两 周 的时 间。 由于 大部分 测 试流 程相 似 ， 证 了可靠 ｌ 保何尺寸将不断缩减 ， 并要求 试 向ｗＬ 在半导体器件中 ， 应力检测是衡
对可靠性测试和建模也提 出了新的 要求。为 了满足这些挑战需要开发 更快 更敏感 更具灵活性的可靠 性测试 工具 。
就是说 ， 并不关注与器件初用期或制
造 期 相 关 的失 效 。 通过 应 力 检测 可 以 方便 地 做 出 曲 线 ， 并 外 推 来 预 测 器 件 的运 行 寿 命 。
始就 给予 考虑 ， 并且在器件的开发和 制造过程 中一直进行监控 ， 这个过程 需要持 续到 最终 产 品完成 。时至 今
日， 件 寿 命 上 一 个 很 小 的 变 化 可 能 器
由于器件 的寿命通常都是用年来度量 的， 因为需要采用一 些手段 来加速测
试 。 有 效 的方 法 是让 器 件处 于应 力 最 过 载 状 态 ， 后 测量 可 以衡 量 性 能 降 然
带来整个产 品的彻底失败。 尽管大部分可靠性测试都是在器 件封装级别上完成的，但许多 Ｉ Ｃ制造 商现在正在向晶圆级测试 （ Ｔ）转 ｗＬ 移。 这种转移—般 出于多方面考虑 ， 包
半导体生产技术从晶圆制备到封装测试的全过程
半导体生产技术从晶圆制备到封装测试的全过程半导体产业是当今信息技术的核心和驱动力之一。
在电子设备中，几乎所有的芯片都是通过半导体生产技术制造而成的。
半导体生产技术从晶圆制备到封装测试，经历了一系列复杂的工艺流程，本文将对其全过程进行详细介绍。
一、晶圆制备晶圆制备是半导体生产技术的第一步，也是整个生产流程中的核心环节之一。
晶圆是一种具有高纯度的硅材料，制备晶圆需要经过以下几个步骤：1. 衬底准备：衬底是晶圆的基础材料，常用的材料是硅。
在制备晶圆之前，需要对衬底进行清洗和化学处理，以确保其表面的纯净度和平整度。
2. 晶体生长：晶体生长是指将衬底材料通过化学反应或物理沉积的方法制成高纯度的硅晶体。
常用的晶体生长方法包括气相沉积法、液相生长法和溅射法等。
3. 切割晶圆：经过晶体生长后的硅块被切割成薄片，即晶圆。
晶圆的厚度和直径可以根据具体需求进行调整。
二、晶圆加工晶圆加工是指对晶圆进行一系列的工艺处理，以形成电子器件的结构和功能。
晶圆加工主要包括以下几个步骤：1. 清洗和去膜：晶圆在加工之前需要进行清洗，以去除表面的杂质和污染物。
同时，一些表面氧化层也需要去除，以提高器件的性能。
2. 氧化和沉积：晶圆的表面经过氧化或沉积处理，形成一层薄膜。
这些薄膜可以用于控制电子器件的电流、电压和介电性能等。
3. 光刻和蚀刻：光刻是指通过光源照射，将芯片设计图案转移到晶圆表面的技术。
而蚀刻则是使用化学物质去除晶圆表面的材料，形成电子器件的结构。
4. 渗透和离子注入：渗透是指将掺杂物质通过高温处理，使之渗入晶圆表面。
而离子注入则是通过离子轰击的方式，将离子注入晶圆内部，改变其导电性能。
5. 金属化和封装：晶圆经过金属化处理，以形成电子器件的引脚和电路连接。
然后，通过封装技术将晶圆封装成芯片。
三、封装测试封装测试是半导体生产技术的最后一步，也是确保电子器件质量和性能的重要环节。
封装测试主要包括以下几个步骤：1. 封装工艺：将芯片放置在塑料或陶瓷封装体中，并使用焊接或粘接技术将引脚与芯片连接起来。
晶圆的测试方法与流程(一)
晶圆的测试方法与流程(一)晶圆的测试方法与流程一、测试方法的选择 - 引言 - 传统测试方法 - 1. 探针测试 -2. 凸显光刻技术测试 -3. 基于射频电路测试 - 现代测试方法 - 1. 基于MEMS技术的测试 - 2. 声波检测测试 - 3. 无线通信测试二、探针测试流程 - 引言 - 测试前准备 - 1. 制备测试样品 -2. 准备测试设备 - 探针测试步骤 - 1. 设置测试参数 - 2. 探针接触测试样品 -3. 进行电性能测试 -4. 分析测试结果 - 测试结论与改进 - 1. 提取测试数据 - 2. 判定测试结果 - 3. 提出改进措施三、凸显光刻技术测试流程 - 引言 - 测试前准备 - 1. 准备测试材料 - 2. 安装光刻仪设备 - 光刻技术测试步骤 - 1. 设计测试图案 - 2. 草图转换为光刻模板 - 3. 将模板与样品结合 - 4. 进行光刻曝光 - 测试结果分析与改进 - 1. 观察光刻结果 - 2. 分析测试数据 - 3. 提出改进建议四、基于射频电路测试流程 - 引言 - 测试前准备 - 1. 准备测试样品 - 2. 配置测试设备 - 射频电路测试步骤 - 1. 设计测试方案- 2. 搭建测试电路 - 3. 进行信号发射与接收 - 4. 分析信号质量 - 测试结论与改进 - 1. 汇总测试数据 - 2. 判定信号性能 - 3. 提出改进方案五、基于MEMS技术的测试流程 - 引言 - 测试前准备 - 1. 准备测试样品 - 2. 配置测试设备 - MEMS测试步骤 - 1. 设计测试方案 - 2. 搭建测试平台 - 3. 施加测试力或电场 - 4. 观察及测量变化 -测试结果分析与改进 - 1. 提取测试数据 - 2. 分析测试结果 - 3.提出改进建议六、声波检测测试流程 - 引言 - 测试前准备 - 1. 准备测试样品 - 2. 安装测试设备 - 声波检测测试步骤 - 1. 设计声波测试模板- 2. 激发声波 - 3. 接收并分析声波信号 - 4. 提取声波特征 - 测试结论与改进 - 1. 汇总测试数据 - 2. 判定测试结果 - 3. 提出改进建议七、无线通信测试流程 - 引言 - 测试前准备 - 1. 准备测试设备 - 2. 配置测试环境 - 无线通信测试步骤 - 1. 设计测试方案 - 2. 进行信号发送与接收 - 3. 分析通信质量 - 4. 评估测试结果 - 测试结论与改进 - 1. 汇总测试数据 - 2. 判定通信质量 - 3. 提出改进建议综上所述，晶圆的测试方法与流程涉及多个方面的技术，包括探针测试、凸显光刻技术测试、基于射频电路的测试、基于MEMS技术的测试、声波检测测试和无线通信测试等。
晶圆封装测试工艺
晶圆封装测试工艺嘿，朋友！今天咱们来聊聊晶圆封装测试工艺，这可是芯片制造中至关重要的一环，就像给宝贝穿上一层坚固又合身的铠甲。
你想想，晶圆就像是一块藏着无数秘密和宝藏的神奇土地。
封装测试工艺呢，就是要把这片土地里的宝藏安全又有效地挖掘出来，展示给大家。
封装，这一步就像是给晶圆盖房子。
得选好材料，保证房子坚固耐用，能抵抗外界的各种干扰和破坏。
不同的封装方式，就像不同风格的房子，有的简单实用，有的豪华精致。
比如，传统的封装像那种朴实的小平房，能满足基本需求；而先进的封装技术，就好比现代化的智能别墅，功能强大，性能卓越。
测试呢，那就是对晶圆这个宝藏的检验。
要看看里面的宝贝是不是真的如我们期待的那样珍贵和完美。
这就好比考试，得一道道题去检查，一个知识点都不能放过。
要是有个小错误，就像试卷上的一个错题，可能会影响整个成绩。
在封装过程中，那精细的操作，简直比绣花还难！每一个焊点，每一条线路，都得精准无误。
这就像是在走钢丝，稍微有点偏差，后果不堪设想。
而且，封装材料的选择也特别讲究，得考虑散热、导电性、稳定性等等。
这难道不像我们选衣服，既要好看，又要舒服，还得耐穿？测试环节更是不能马虎。
各种复杂的测试设备，就像是医生手里的精密仪器，要把晶圆的“身体状况”摸得透透的。
从功能测试到可靠性测试，一个都不能少。
这就好比给一个运动员做全面体检，不仅要看他当下的表现，还得预测他未来能不能持续保持良好状态。
经过封装测试工艺这一番“折腾”，晶圆才能从一个默默无闻的“灰姑娘”变成闪闪发光的“公主”，走向市场，为各种电子设备提供强大的“心脏”。
所以说，晶圆封装测试工艺可不是闹着玩的，它是芯片制造中至关重要的一步，决定着芯片的质量和性能。
咱们得重视它，不断提高工艺水平，才能让咱们的电子产品越来越厉害，不是吗？。
晶圆封测流程
晶圆封测流程晶圆封测是集成电路制造过程中的重要环节，它涉及到对晶圆上芯片的功能性能进行全面测试和验证。
本文将从晶圆封测的定义、流程、关键步骤以及封测设备等方面进行详细介绍。
一、晶圆封测的定义晶圆封测是指在芯片制造过程中，将刚刚完成的晶圆上的芯片进行功能性能测试的一项工艺。
通过晶圆封测，可以有效筛选出不合格的芯片，保证产品的质量和可靠性。
二、晶圆封测的流程晶圆封测的流程一般包括芯片测试计划制定、测试程序设计、测试设备准备、芯片测试、数据分析和结果评估等步骤。
1. 芯片测试计划制定：在进行晶圆封测之前，首先需要制定详细的测试计划。
测试计划应包括测试目标、测试内容、测试方法和测试标准等内容。
2. 测试程序设计：根据测试计划，设计相应的测试程序。
测试程序一般包括测试流程、测试参数设置和测试规则等。
3. 测试设备准备：根据测试程序，准备相应的测试设备和测试工具。
测试设备包括测试仪器、测试平台和测试软件等。
4. 芯片测试：将晶圆装载到测试设备上，进行芯片的功能性能测试。
测试过程中需要按照测试程序进行操作，获取测试数据。
5. 数据分析：对测试数据进行分析和处理，得出测试结果。
数据分析包括数据清洗、数据筛选、数据统计和数据可视化等。
6. 结果评估：根据测试结果，评估芯片的质量和性能是否符合要求。
如果存在不合格的芯片，需要进行后续的故障分析和改进措施。
三、晶圆封测的关键步骤晶圆封测的关键步骤主要包括测试计划制定、测试程序设计、芯片测试和数据分析等。
1. 测试计划制定：测试计划的制定需要根据产品的要求和测试目标来确定。
测试计划应包括测试的内容、测试的方法和测试的标准等。
2. 测试程序设计：测试程序的设计是晶圆封测的核心环节。
测试程序应根据产品的功能和性能要求来设计，确保测试的全面性和准确性。
3. 芯片测试：芯片测试是晶圆封测的关键步骤。
测试过程中，需要将晶圆装载到测试设备上，并按照测试程序进行操作。
测试过程中需要记录测试数据。
晶圆外检的步骤
晶圆外检的步骤晶圆外检是半导体制造过程中的重要环节，其主要目的是对晶圆进行质量检测和排序，以确保产品的可靠性和稳定性。
下面将从几个方面介绍晶圆外检的步骤。
一、准备阶段：在进行晶圆外检前，首先需要准备好相关设备和材料，包括晶圆外检机、探针、测试芯片、测试程序等。
同时，还需要对设备和材料进行检查和校准，确保其正常工作和准确性。
二、对晶圆进行清洁：在进行外检之前，需要对晶圆进行清洁处理，以去除表面的杂质和污染物。
一般采用化学清洗或超声波清洗等方法，确保晶圆表面的干净和光滑。
三、对晶圆进行对位：在外检之前，需要对晶圆进行对位，即将晶圆放置在外检机上，并通过调整位置和角度，使晶圆与探针对齐。
这一步骤的目的是确保探针能够正确接触到晶圆的芯片区域，进行有效的测试。
四、进行电性能测试：晶圆外检的主要内容之一是电性能测试。
通过将探针与晶圆芯片区域接触，并施加一定的电信号，来测试晶圆的电性能参数，如电压、电流、电阻等。
根据测试结果，可以判断晶圆是否存在电性能问题，以及问题的具体类型和程度。
五、进行光学检测：除了电性能测试外，晶圆外检还包括光学检测。
通过光学显微镜等设备，对晶圆表面进行观察和分析，以检测晶圆是否存在外观缺陷，如划痕、氧化、污染等。
同时，还可以通过光学检测来判断晶圆的表面平整度和光学性能是否达标。
六、进行尺寸测量：晶圆外检还包括尺寸测量。
通过使用显微镜、扫描电镜等设备，对晶圆的尺寸进行测量和分析，以确保晶圆的尺寸是否符合要求。
同时，还可以通过尺寸测量来检测晶圆的平整度和形状是否正常。
七、进行功能测试：除了电性能、光学性能和尺寸测量外，晶圆外检还包括功能测试。
通过将测试芯片与晶圆芯片区域连接，并施加一定的测试程序和信号，来测试晶圆的功能是否正常。
根据测试结果，可以判断晶圆是否存在功能问题，以及问题的具体类型和程度。
八、数据分析与判定：在完成晶圆外检后，需要对测试结果进行数据分析和判定。
根据测试数据和标准要求，判断晶圆是否合格，以及是否符合产品的质量要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可靠性试验项目 项目 参考标准 检测目的
预处理PRE JESD22-A113F
模拟贴装产品在运输、贮存直到回流焊上整机受
到温度、湿度等环境变化的影响。
此试验应在可
靠性试验之前进行，仅代表产品的封装等级。
湿气敏感等级试验MSL IPC/JEDEC
J-STD-020
确定那些由湿气所诱发应力敏感的非气密固态
表面贴装元器件的分类, 以便对其进行正确的封
装, 储存和处理, 以防回流焊和维修时损伤元器
件。
稳态湿热THT GB/T2423.3
JESD22-A101
评定产品经长时间施加湿度应力和温度应力作
用的能力。
温度循环TCT JESD22-A104
GB/T 2423.22
评定产品封装承受极端高温和极端低温的能力，
以及极端高温和极端低温交替变化的影响。
高温试验HTST GB/T 2423.2
JESD22-A103
评定产品承受长时间高温应力作用的能力。
低温试验LTST GB/T 2423.1
JESD22-A119
评定产品承受长时间低温应力作用的能力。
高压蒸煮PCT JESD22-A102
评定产品封装的抗潮湿能力。
高速老化寿命试验(u)HAST JESD22-A110
JESD22-A118
评定非气密性封装在(无)偏置条件下的抗潮湿能
力。
回流焊Reflow JESD22-A113
评定产品在回流焊接过程中所产生之热阻力及
效应。
电耐久BURN-IN GB/T 4587
评定器件经长时间施加电应力（电压、电流）和
温度应力（产品因负载造成的温升）作用的能力。
高温反偏HTRB GB/T 4587
JESD22-A108
评定器件承受长时间电应力（电压）和温度应力
作用的能力。
耐焊接热SHT GB/T 2423.28
JESD22-B106
评定产品在其焊接时的耐热能力。
可焊性Solderability GB/T 2423.28
EIA/IPC/JEDEC
J-STD-002
评定产品的可焊性能力。
锡须生长
Tin Whisker Test JESD201
JESD22-A121
评定产品承受长时间施加温湿度应力作用下锡
须生长情况。
电性测试Electrical Test GB/T 4589.1
GB/T 4587
GB/T 4586
GB/T 4023
GB/T 6571
评定产品电性能力。
主要针对分立器件产品测
试。
