柴油机结构及工作原理共89页
柴油机结构原理课件
直列柴油机
气缸一字排开的柴油机结构，紧凑且节省空间。
柴油机的气缸体和气缸盖
气缸体
承载气缸和连杆机构的主要结构 部件。
气缸盖
封闭气缸顶部，并安装气门等附 件。
气缸截面示意图
展示气缸的内部结构，包括活塞、 连杆和曲轴。
柴油机的进气和排气系统
1
进气系统
通过进气门使空气进入气缸，与燃油混合后形成可燃混合气。
2
排气系统
将燃烧后的废气排出气缸，减少排放和提供更高效的燃烧过程。
3
涡轮增压器
通过废气驱动涡轮，进一步增加进气量，提高柴油机的输出功率。
润滑和冷却系统的组成
润滑系统
通过循环机油，在摩擦表面形成润滑膜，减少磨损 和摩擦。
冷却系统
通过循环冷却液，吸收和散发燃烧产生的热量，保 持发动机工作温度。燃油 Nhomakorabea统的组成
燃油供给系统 高压油管 喷油器
输送燃油到喷油器 提供高压燃油给喷油器 将燃油雾化并喷入气缸
高压油泵的结构
1 隔膜式高压油泵
采用隔膜与曲轴连动，实现燃油的供给。
2 柱塞式高压油泵
通过柱塞与曲轴连动，并利用高压燃油收缩实现供油。
3 轴瓦式高压油泵
通过轴瓦和曲轴连动，实现柴油的供给。
柴油机结构原理课件
这是一个关于柴油机结构和原理的课件。课件内容包括柴油机的工作原理、 活塞组成、进气和排气系统等内容。
柴油机工作原理
柴油机利用压缩着火的原理将柴油燃料转化为机械能。燃烧产生的高温高压气体推动活塞运动，驱动机械装置 工作。
柴油机结构分类
单缸柴油机
只有一个气缸和一个活塞的柴油机。
多缸柴油机
柴油机的结构和主要零部件分解课件
03
燃烧室的设计需要综合考虑燃料喷射、混合气形成、燃烧速度和排放等多个因 素，以达到最佳的性能表现。
柴油机的维护与保
04
养
定期检查与保养项目
燃油系统检查
冷却系检查
确保燃油系统清洁，无堵塞和泄漏，定期 更换燃油滤清器。
检查冷却液是否清洁，冷却系统无泄漏， 定期更换冷却液。
润滑系统检查
空气滤清器检查
凸轮轴
通过与气门挺杆的配合，控制气门的开启和 关闭时间。
排气门
控制排气通道的开启和关闭，保证废气排出 。
空气滤清器
过滤进入气缸的空气中的杂质和灰尘，保证 空气质量。
燃油系统
燃油箱
储存燃油。
燃油滤清器
过滤燃油中的杂质和水分，保 证燃油质量。
喷油器
将燃油喷入燃烧室，与空气混 合后燃烧。
输油泵
将燃油从燃油箱输送到喷油器 ，保证燃油供应。
检查机油是否清洁，油位是否正常，定期 更换机油和机油滤清器。
定期清洁或更换空气滤清器，确保进气系 统畅通。
主要零部件的更换周期
01
燃油滤清器
每行驶10000-20000公里更换一次 。
机油滤清器
每行驶5000-10000公里更换一次。
03
02
空气滤清器
每行驶5000-10000公里清洁或更换 一次。
柴油机的结构和主要零 部件分解课件
目录
• 柴油机概述 • 柴油机的主要零部件 • 柴油机的结构特点 • 柴油机的维护与保养
柴油机概述
01
柴油机的定义与特点
总结词
柴油机是一种以柴油为燃料的内燃机， 具有高效率、大功率和低油耗等特点。
VS
详细描述
柴油机的结构和原理
柴油机的结构和原理柴油机是内燃机的一种类型，是现代广泛应用的发动机之一。
它是将柴油喷射到气缸内与空气混合燃烧得到热能转变为机械能的热力发动机。
一．柴油机的总体结构1．首先欲得到热能，这就必须提供一定数量的燃料，送进燃烧室与空气混合燃烧产生热量，因此，必须有燃料系统。
它包括柴油箱，输油泵，滤油器，高压喷油泵和喷油嘴等零配件。
2．为了将得到的热能转变为机械能，需要通过曲轴连杆机构来完成。
此机构主要由汽缸体，曲轴箱，汽缸盖，活塞，活塞销，连杆，曲轴和飞轮等零件构成。
当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用在活塞顶部产生压力，推动活塞作直线的往复运动，借助连杆转变曲轴旋转力矩，使曲轴带动工作机械（负荷）作功。
3．对于一台设备要连续实现热能转变为机械能，还必须配备一套配气机构来保证定期吸入新鲜空气，排出燃烧后的废气。
此机构由进气门，排气门，凸轮轴及驱动零件等组成。
4．为了减少柴油机的摩擦损失，保证各零配件的正常温度，柴油机必须有润滑系统和冷却系统。
润滑系统应由机油泵，机油滤清器和润滑油道组成。
冷却系统应由水泵，散热器，节温器，风扇和水套等部件组成。
5．为了使柴油机能迅速启动，还需配置启动装置，对柴油机启动进行控制。
启动装置采用电动马达启动。
二．柴油机的工作原理在热力过程中，只有在膨胀过程才具有做功能力，而我们要求发动机能连续不断地产生机械功，就必须反复进行膨胀。
因此，必须设法重新恢复到初始状态，然后，再进行膨胀。
因此，柴油机必须经过进气，压缩，膨胀，排气四个热力过程之后，才能恢复到起始状态，使柴油机连续地产生机械功，故上述四个热力过程称为一个工作循环。
1. 进气冲程进气冲程的目的是吸入新鲜空气，为燃料燃烧作好准备。
2.压缩冲程压缩冲程的目的是提高气缸内空气的压力和温度，为燃料燃烧创造条件。
3．膨胀（作功）冲程就是喷油器将柴油喷入气缸，与空气混合成可燃混合气，并立即自燃，在高温，高压气体的推力作用下，活塞运动并带动曲轴旋转而作功。
柴油机工作原理及构造
柴油机工作原理及构造柴油机是一种内燃机，利用压缩燃油产生高温高压，并将其注入到燃烧室内，通过自燃来产生动力。
与汽油机相比，柴油机更节能且更耐用。
以下将详细介绍柴油机的工作原理及构造。
柴油机的工作原理主要分为四个步骤：进气、压缩、燃烧和排气。
下面将分别介绍这四个步骤。
1.进气：柴油机通过进气门将空气吸入进气道中。
进气道中安装有空气过滤器，可以过滤空气中的杂质，保证清洁的空气进入燃烧室。
进气完成后，气门关闭。
2.压缩：柴油机通过活塞在气缸内进行压缩过程。
当活塞下行时，进气门关闭，柴油通过喷油器喷射到活塞顶部。
然后，活塞上行时，柴油被压缩，使其温度和压力升高。
由于柴油具有较高的压燃性，因此不需要点火器。
3.燃烧：当活塞接近顶部时，燃烧会发生。
在高温状态下，柴油会自燃。
柴油的自燃温度较高，需要较高的压力才能实现。
燃烧会产生高温高压气体，驱动活塞向下运动。
4.排气：燃烧后产生的废气会通过排气门排出燃烧室。
废气会进入排气系统，并通过排气管排出机器外部。
柴油机的构造主要包括气缸、活塞、曲轴、气门机构、喷油器、进气系统和排气系统等。
1.气缸：柴油机通常有多个气缸。
气缸被用来容纳压缩和燃烧过程中产生的高温高压气体。
2.活塞：活塞是气缸内上下移动的部件。
它负责压缩和驱动气体，从而产生动力。
3.曲轴：曲轴是柴油机输出动力的主要部件。
它通过连杆将活塞的上下运动转化为旋转运动。
4.气门机构：气门机构控制柴油机的进气和排气过程。
气门的开合由凸轮轴控制。
5.喷油器：喷油器负责将燃油喷射到活塞顶部，以便在压缩过程中进行燃烧。
6.进气系统：进气系统包括进气门、进气道和空气过滤器等。
进气系统的作用是将清洁的空气引入燃烧室。
7.排气系统：排气系统包括排气门、排气管和消声器等。
排气系统的作用是将燃烧后产生的废气排出机器外部。
柴油机利用压缩燃油产生的高温高压气体来产生动力，具有高效节能和耐用的特点。
通过控制气门的开闭、喷油器的喷油时间和喷油量，可以实现柴油机的调速和功率输出的控制。
柴油发电机的工作原理及构造
组成部分
描述
Байду номын сангаас柴油机
- 汽缸：由汽缸盖、汽缸体、曲轴箱等组成，是柴油机的主体和骨架。- 曲轴连杆机构：包括活塞、连杆、曲轴和飞轮等，将燃料燃烧产生的热能转化为机械能。- 配气机构：由进气门、排气门、凸轮轴等部件组成，保证进气充分、排气干净。- 供油系统：负责将燃油输送到喷油器中。- 润滑系统：通过机油在柴油机内部形成油膜，减少摩擦和磨损。- 冷却系统：通常采用水循环方式，对高温部件进行冷却。
发电机
- 通常为三相交流无刷同步发电机，与柴油机刚性连接。- 利用电磁感应原理将机械能转化为电能。
控制屏（箱）
- 配电及控制系统，用于监测和控制柴油发电机的运行状态。- 可实现手动或自动控制，具有多种保护和报警功能。
散热水箱
- 实现对流经机体后的高温冷却水进行降温的部件。
联轴器
- 连接柴油机和发电机的部件，确保两者同步旋转。
日用油箱
- 存储供柴油机使用的燃油。
消声器
- 降低柴油发电机运行时产生的噪音。
公共底座
- 为柴油发电机组提供支撑和稳定作用，通常装有减震装置以减少震动。
柴油机基本结构及工作原理图文
燃油系统及其工作原理
1 燃油过滤和供给
燃油系统负责过滤和供给 柴油到喷油泵和喷油嘴， 以确保燃油的纯净和适当 的供给量。
2 喷油泵的工作原理
喷油泵通过压力来将燃油 喷射到气缸中。这一过程 需要准确的喷油定时和高 压力来确保燃油的均匀喷 雾。
3 喷油嘴的工作原理
喷油嘴负责将喷油泵提供 的燃油喷射到气缸中。喷 油嘴的设计决定了燃油的 喷射速度和方向。
• 承载活塞力 • 驱动其他配件
连杆机构
连杆机构是将活塞的上下往复运动转化为曲轴的旋 转运动的机构。
• 连接曲轴和活塞 • 转化运动方向
柴油机的排气系统和冷却系统
1 排气系统
排气系统负责将废气从气缸排到大气中。它通常包括排气管和消声器。
2 冷却系统
冷却系统用于冷却柴油机的热量，防止发动机过热。它通常包括水泵、散热器和风扇。

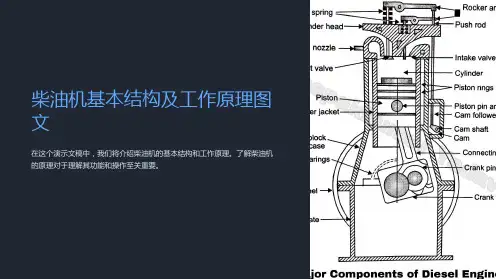

柴油机基本结构及工作原理图 文
在这个演示文稿中，我们将介绍柴油机的基本结构和工作原理。了解柴油机 的原理对于理解其功能和操作至关重要。
柴油机的定义和分类
柴油机是一种内燃机，通过燃烧柴油来产生动力。根据使用条件和工作方式， 柴油机分为单作用和双作用柴油机。
柴油机的基本结构和部件
缸体与曲轴箱
柴油机的核心部件包括缸体和曲轴箱。缸体承受 着高压燃气的力量，而曲轴箱则包含曲轴和连杆 机构。
入气缸的空气。高压空气会使柴油瞬间
着火，产生高温高压气体。
3
排气冲程
4
在排气冲程中，废气将从气缸排出，为 下一个工作周期作好准备。
进气冲程
柴油机的工作是根据四个冲程完成的： 进气冲程，压缩冲程，燃烧冲程和排气 冲程。进气冲程是通过曲轴的旋转将新 鲜空气吸入气缸。
柴油机的工作原理和组成
柴油机的工作原理和组成柴油机是一种内燃机，它以柴油作为燃料进行燃烧，通过将燃料喷射到高温高压环境中使其自燃，从而释放能量并驱动发动机运转。
下面将介绍柴油机的工作原理和组成。
一、工作原理：1. 进气：柴油机的进气系统主要由进气口、滤清器、增压器、中冷器等部件组成。
在工作过程中，活塞向下运动、气缸放大、减小气压使空气进入进气道，并经过滤清器进行过滤，然后通过增压器和中冷器增压并冷却，最终进入气缸。
2. 压缩：活塞向上运动时，气缸缩小，气体被压缩。
柴油机的压缩比较高，通常在16:1到22:1之间，使燃料充分混合，并提高燃烧温度和压力。
3. 燃烧：燃料喷射系统通过喷油器将柴油喷入预燃室或气缸内，高温高压使燃油雾化，并与空气充分混合。
然后，在活塞达到顶点时，喷油器将柴油高压喷射进入压缩气体中，在这个高温高压环境中，柴油受热自燃，形成高温高压的气体。
4. 排气：随着活塞向下运动，排气门打开，废气在气缸内排出，然后通过排气管排出柴油机。
二、组成部分：1. 气缸：柴油机通常有多个气缸，每个气缸内都有活塞运动。
气缸通常由铸铁或铝合金制成，具有耐高温、耐高压的特点。
2. 曲轴连杆机构：曲轴与连杆机构是柴油机的动力传递装置，将活塞的上下运动转化为转动运动。
曲轴由整体钢锻件制成，具有良好的强度和刚性。
连杆由曲轴与活塞之间的连接杆组成，起到传递力和转动的作用。
3. 润滑系统：柴油机的润滑系统主要包括油底壳、曲轴箱、曲轴、连杆、活塞、气缸等部分。
润滑系统通过提供润滑油，减少零部件之间的摩擦，降低磨损。
同时，还能冷却发动机，清除异物和有害残留物。
4. 燃油系统：柴油机的燃油系统主要由燃油箱、滤清器、燃油泵、喷油器等组成。
燃油泵将柴油从燃油箱中抽取，通过滤清器进行过滤，然后将燃油喷射到气缸中。
喷油器将燃油雾化和喷射时间控制在适当范围内，以实现高效燃烧。
5. 冷却系统：柴油机的冷却系统主要由水泵、水箱、散热器等组成。
冷却系统通过将冷却液循环引流，吸热并冷却发动机。
柴油机原理及结构
柴油机原理及结构柴油机是一种内燃机，利用柴油燃料进行燃烧的原理来驱动机械设备或发电机。
相对于汽油机而言，柴油机具有更高的功率、更高的燃烧效率和更低的燃油消耗。
柴油机的结构主要包括缸体、活塞、曲轴、连杆、凸轮轴、气门机构、燃油系统、冷却系统和润滑系统等。
柴油机的工作原理是先将柴油燃料喷射到高压、高温的气缸中，然后通过压燃来引发燃烧。
具体流程如下：1.进气：柴油机通过进气门从外界吸入空气，进入气缸内。
2.压缩：气缸活塞下行，将进入的空气压缩。
3.燃烧：进入气缸的柴油在高温和高压下喷射，形成燃烧区域。
4.排气：活塞上行，将燃烧产生的废气排出气缸，从排气门排出。
柴油机主要结构包括以下部分：1.缸体：柴油机的主要结构，用来容纳活塞和气缸盖，提供燃烧室和气缸腔。
2.活塞：在气缸内上下运动，通过连杆与曲轴相连，转化为旋转运动。
3.曲轴：将往复运动转化为旋转运动，驱动机械设备或发电机。
4.连杆：连接活塞和曲轴，将活塞的往复运动转化为曲轴的旋转运动。
5.凸轮轴：控制气门的开闭时间和顺序，通过凸轮轴上的凸轮来推动气门。
6.气门机构：开启和关闭进气门和排气门，控制气缸内的气体流动。
7.燃油系统：将柴油燃料喷射到气缸内，提供燃料供给。
8.冷却系统：保持柴油机的工作温度，提高燃烧效率。
9.润滑系统：给活塞、曲轴和其他运动部件提供润滑油，减少磨损和摩擦。
柴油机通过上述原理和结构的相互作用来运行。
当柴油机启动后，进气门打开，活塞向下运动，吸入空气。
活塞上行时，缸内压力增加，达到压缩比的要求。
此时，燃油会经过喷油泵和喷油器，以高压喷射到气缸内，形成压燃。
经过燃烧，高温废气被排放到大气中，活塞再次下行，将废气排出。
柴油机的运行过程中，燃油系统会不断供给燃油，润滑系统会提供润滑油来减少磨损。
这样，柴油机能够持续地提供动力。
柴油机工作原理及结构案例实例
压缩
2
气。
活塞上行，压缩空气提高气体温度和
压力。
3
燃烧
喷油嘴喷入柴油燃料，与高温高压气
排气
4
体混合，发生自燃燃烧。
活塞下行，废气排出气缸。
柴油机的组成部分
汽缸
装载活塞、消除密封间隙。
连杆
将活塞的直线往复运动转化为曲轴的旋转运 动。
曲轴
将活塞运动转化为旋转运动。
燃油系统
负责喷油、混合燃料与空气。
柴油机的冷却系统
柴油机工作原理及结构案 例实例
柴油机是一种热力机械设备，利用柴油燃料在内燃机内燃爆发产生的高温高 压气体对活塞做功而对曲轴进行动力输出的机器。
柴油机的历史和发展
从19世纪末开始，柴油机逐渐发展成为一种高效可靠的动力装置，广泛应用于交通运输、工业生产和发 电等领域。
柴油机的工作过程简介
1
进气
活塞下行，气缸内产生负压，吸入空
涡轮增压器
增加进气压力，提高燃烧效率。
柴油机汽缸的结构
缸体
容纳活塞和气缸套。
活塞环
密封气缸，减少泄漏。
气缸套
与活塞配合，形成缸腔。
特点 高效节能，污染较少。 功率密度高，适用于高负荷条件。
柴油机的工作循环示意图
吸气
活塞下行，吸入ห้องสมุดไป่ตู้气和柴油。
压缩
活塞上行，压缩混合气。
燃烧
喷油点火，燃烧混合气。
排气
活塞下行，排出废气。
柴油机的结构示意图
汽缸和活塞
产生爆发力，驱动曲轴旋转。
燃烧室和喷油嘴
曲轴和连杆
混合燃料并引燃，产生推动力。 将往复运动转化为旋转运动。
水泵
柴油机基本结构及工作原理
柴油机五大系统
概述 柴油机的基本结构 柴油机的工作原理 柴油机的两大机构 柴油机的五大系统
概述
目前市面上柴油机其基本结构是大同小异的，下面主要是CAT柴油机的基本结构。
柴油机的基本结构
பைடு நூலகம்
骨架
• 机体 • 气缸套 • 曲轴箱 • 气缸盖 • 油底壳
两大机构
曲柄连杆机构 配气机构
五大系统
进排气系统 燃料供给系统
柴油机的工作原理工作容积排量燃烧室容积压缩比柴油机的工作原理活塞销活塞连杆连杆螺栓连杆轴瓦连杆盖柴油机两大机构柴油机两大机构凸轮轴推杆摇臂凸轮轴正时齿轮摇臂轴柴油机两大机构柴油机两大机构气门挺柱柴油机五大系统排气制动阀消声器增压器空滤器进气管排气管柴油机五大系统柴油机五大系统?作用
柴油机基本结构及工作原理
润滑系统 冷却系统 起动系统
柴油机的基本结构
气缸盖 气缸体
气缸
气缸垫 油道和水道
曲轴箱
油底壳
柴油机的工作原理
燃料与空气混合后在机器内部燃烧而产生热能，然后再转变为机械能。
柴油机的工作原理
上、下止点 缸径 行程 工作容积
排量 燃烧室容积 压缩比
柴油机的工作原理
气环 油环 活塞销
活塞 连杆 连杆螺栓
连杆轴瓦 连杆盖
柴油机两大机构
柴油机两大机构
摇臂轴 凸轮轴
摇臂
凸轮轴正 时齿轮
