icp刻蚀工艺流程ICP刻蚀工艺流程一、引言ICP刻蚀工艺是一种常用的微纳加工技术，广泛应用于半导体、光电子、生物医学等领域。
本文将介绍ICP刻蚀工艺的基本流程，以及其中涉及的关键步骤和注意事项。
二、ICP刻蚀工艺流程1. 设计和准备在开始ICP刻蚀工艺之前，首先需要进行器件的设计和准备工作。
这包括选择合适的刻蚀目标材料、确定刻蚀深度和形状等。
同时，还需要设计合适的掩膜图形，以控制刻蚀区域。
2. 清洗和预处理在进行ICP刻蚀之前，需要对刻蚀目标材料进行清洗和预处理，以去除表面的杂质和氧化物。
常用的方法包括超声波清洗、酸洗和溶剂清洗等。
3. 掩膜制备接下来需要制备掩膜，用于保护不需要刻蚀的区域。
常用的掩膜材料包括光刻胶和金属掩膜。
通过光刻技术，将掩膜图形转移到掩膜材料上，并进行曝光和显影等步骤，最终形成掩膜。
4. 刻蚀在刻蚀过程中，需要使用ICP刻蚀机。
ICP刻蚀机利用高频电场和低频电场的耦合效应，在高真空环境中进行刻蚀。
首先将刻蚀目标材料放置在刻蚀室中，并加入刻蚀气体，如氟化物等。
然后，在高频电场的作用下，将刻蚀气体电离生成等离子体。
最后，利用等离子体的化学反应和物理碰撞效应，将刻蚀气体中的物质从刻蚀目标材料表面去除，实现刻蚀效果。
5. 清洗和检验刻蚀完成后，需要对刻蚀样品进行清洗，以去除残留的刻蚀剂和杂质。
常用的清洗方法包括溶剂清洗、超声波清洗和离子清洗等。
清洗完成后，需要对刻蚀样品进行检验，以验证刻蚀效果是否符合要求。
6. 后处理在ICP刻蚀工艺完成后，可能还需要进行后处理步骤，以进一步改善器件性能。
常见的后处理方法包括退火、沉积和离子注入等。
三、注意事项1. 安全操作：ICP刻蚀工艺需要在高真空环境下进行，操作人员需要具备相关安全知识和技能，严格遵守操作规程。
2. 刻蚀参数：刻蚀参数的选择对于刻蚀效果至关重要。
包括刻蚀气体的流量、功率、压力等参数，需要根据刻蚀目标材料的性质和要求进行调整。
微纳加工技术培训资料
微纳加工技术的工艺流程
光刻是微纳加工技术中的关键步骤之一，它利用光刻 胶作为掩模，通过曝光和显影等步骤将设计好的图形 转移到衬底上。光刻的分辨率和精度直接决定了加工 出来的微纳结构的尺寸和形状。
高精度、高集成度、高效率、低 成本等。
微纳加工技术的应用领域
半导体制造
微纳加工技术在半导体 制造领域应用广泛，如 集成电路、微电子机械
系统等。
生物医疗
在生物医疗领域，微纳 加工技术可用于制造微 型医疗器械、生物芯片
等。
航空航天
在航空航天领域，微纳 加工技术可用于制造微 型卫星、微型传感器等。
新能源
光电子器件的制造
光电子器件是光通信、光传感 等领域的重要元件，其制造需 要高精度、高稳定性的加工技 术。
微纳加工技术可以用于制造各 种光电子器件，如激光器、光 探测器、光调制器等。
微纳加工技术在光电子器件制 造中的应用，可以提高器件的 性能和稳定性，促进光电子技 术的发展。
纳米机器人的设计与制造
在新能源领域，微纳加 工技术可用于制造微型 太阳能电池、微型燃料
电池等。
微纳加工技术的发展趋势
纳米级制造
3D打印技术
随着科技的发展，微纳加工技术正向着纳 米级别发展，制造更小尺寸的器件和系统 。
3D打印技术与微纳加工技术结合，可以实 现更复杂结构的制造。
智能制造
跨学科应用
智能制造是未来制造业的发展方向，微纳 加工技术将与智能制造技术相结合，实现 高效、高精度的制造。
mems深槽加工工艺流程
mems深槽加工工艺流程mems（Micro-Electro-Mechanical Systems）深槽加工是一种用于制备微纳加工器件的工艺流程。
本文将详细介绍mems深槽加工的流程，并阐述其重要性和应用领域。
mems深槽加工是一种在硅基底上制备微米级或亚微米级深槽的工艺。
深槽是mems器件中的关键结构，可用于制作微加速度计、微压力传感器、微流体芯片等器件。
深槽加工的目的是为了提供器件所需的结构支撑和通道，以实现其功能。
mems深槽加工的工艺流程主要包括掩膜制备、光刻、腐蚀、清洗等步骤。
首先，需要通过软件设计出mems器件的掩膜图案，然后将该图案转移到掩膜材料上。
接下来，在硅基底上涂覆一层光刻胶，并将掩膜与光刻胶对准，暴光形成光刻图案。
然后，通过化学腐蚀或物理腐蚀的方式，将光刻图案转移到硅基底上。
最后，进行清洗和检验，以确保深槽加工质量。
在mems深槽加工中，掩膜制备是关键步骤之一。
掩膜确定了深槽的形状和位置，直接影响到后续的加工结果。
掩膜制备通常使用光刻技术，通过对光刻胶进行曝光和显影，形成所需的光刻图案。
这需要高精度的光刻设备和优质的光刻胶，以确保掩膜图案的精确性和清晰度。
在mems深槽加工中，腐蚀是制备深槽的关键步骤之一。
腐蚀的方式主要有湿法腐蚀和干法腐蚀两种。
湿法腐蚀是利用酸或碱溶液对硅材料进行腐蚀，通过控制腐蚀液的浓度和腐蚀时间，可以制备出所需的深槽结构。
干法腐蚀则是通过在高温和高真空环境下，利用气相反应对硅材料进行腐蚀。
腐蚀的选择取决于所需的深槽结构和加工精度。
除了制备mems器件的深槽结构，mems深槽加工还需要进行清洗和检验。
清洗可以去除加工过程中产生的污染物和残留物，以确保器件的纯净度和可靠性。
检验则是对加工后的器件进行形貌、尺寸和性能等方面的测试，以确保加工质量符合要求。
mems深槽加工在微纳加工领域具有广泛的应用。
例如，在微加速度计中，深槽可以用于支撑和固定加速度感应结构，提高器件的灵敏度和稳定性。
微纳制造中的微米级加工技术
微纳制造中的微米级加工技术微米级加工技术是制造微纳器件中不可或缺的一环。
它是制作微米级结构的关键，是实现微纳电子、光学、生物等领域的基础技术。
本文将从介绍微米级加工技术的概念、分类、基本原理、工艺方法等方面进行全面、深入的探讨。
一、微米级加工技术概述微米级加工技术是指用微米级甚至纳米级的加工手段，将物质加工成各种微型器件的一种制造技术。
这种技术能够将器件的线宽、空隙、层间距等尺寸控制在微米级甚至纳米级，具有微小化、高精度和高集成度的特点，被广泛应用于微纳电子、光学、生物等领域。
二、微米级加工技术分类微米级加工技术根据加工手段的不同可以分为：光刻技术、电子束曝光技术、离子束曝光技术、扫描探针显微镜技术、等离子体刻蚀技术、焦电子束刻蚀技术、激光刻蚀技术、热刻蚀技术等。
其中最为常用的是光刻技术和电子束曝光技术。
光刻技术是一种利用光学系统对光刻胶进行曝光和显影的加工技术，其优点是具有成本低、速度快、大规模生产等优点。
电子束曝光技术则是一种利用电子束在样品表面进行直接曝光的加工技术，其优点是具有高加工精度和高分辨率等特点。
三、微米级加工技术基本原理微米级加工技术的基本原理是利用高精度的加工手段对样品进行加工，控制其表面形貌和结构尺寸。
光刻技术的原理是利用硅片表面涂覆上特殊的光刻胶，在强紫外光照射下发生化学反应，形成需要的图案。
电子束曝光技术则是利用电子束对样品进行直接曝光，同时对电子束进行控制，使其产生所需要的微细图案。
四、微米级加工技术工艺方法微米级加工技术的工艺方法分为三步：样品制备、图案设计和加工流程。
样品制备是制作微米级器件的基础，主要包括基片选择、表面处理和光刻胶涂覆等步骤。
基片选择要求表面光洁度高、成本低廉、易获得等特点，常见的有硅片、石英玻璃等。
表面处理则主要是对基片进行精细加工，能够增强表面的粗糙度和自由基数量。
光刻胶的涂覆则是将光刻胶均匀涂覆在基片表面，以便后续的加工操作。
图案设计主要是确定需要加工的芯片形状和加工参数等方面。
icp刻蚀工艺

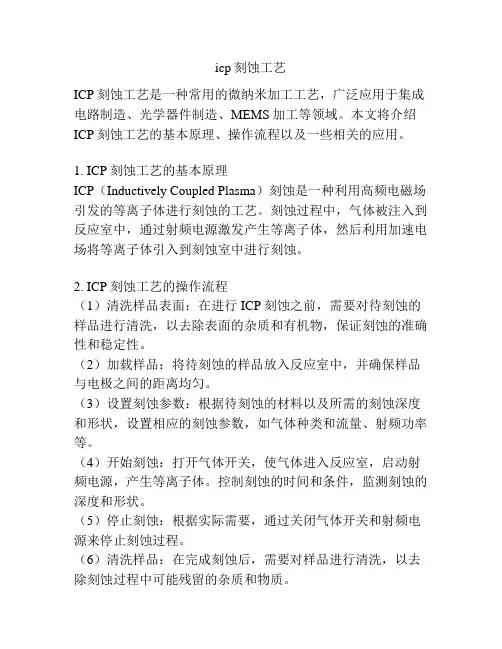

icp刻蚀工艺ICP刻蚀工艺是一种常用的微纳米加工工艺，广泛应用于集成电路制造、光学器件制造、MEMS加工等领域。

本文将介绍ICP刻蚀工艺的基本原理、操作流程以及一些相关的应用。
1. ICP刻蚀工艺的基本原理ICP（Inductively Coupled Plasma）刻蚀是一种利用高频电磁场引发的等离子体进行刻蚀的工艺。
刻蚀过程中，气体被注入到反应室中，通过射频电源激发产生等离子体，然后利用加速电场将等离子体引入到刻蚀室中进行刻蚀。
2. ICP刻蚀工艺的操作流程（1）清洗样品表面：在进行ICP刻蚀之前，需要对待刻蚀的样品进行清洗，以去除表面的杂质和有机物，保证刻蚀的准确性和稳定性。
（2）加载样品：将待刻蚀的样品放入反应室中，并确保样品与电极之间的距离均匀。
（3）设置刻蚀参数：根据待刻蚀的材料以及所需的刻蚀深度和形状，设置相应的刻蚀参数，如气体种类和流量、射频功率等。
（4）开始刻蚀：打开气体开关，使气体进入反应室，启动射频电源，产生等离子体。
控制刻蚀的时间和条件，监测刻蚀的深度和形状。
（5）停止刻蚀：根据实际需要，通过关闭气体开关和射频电源来停止刻蚀过程。
（6）清洗样品：在完成刻蚀后，需要对样品进行清洗，以去除刻蚀过程中可能残留的杂质和物质。
3. ICP刻蚀工艺的应用（1）集成电路制造：ICP刻蚀工艺广泛应用于集成电路制造领域，用于制作晶体管、金属导线、电容器等元件，以及形成集成电路的各种电路模式和结构图案。
（2）光学器件制造：ICP刻蚀工艺可以制作具有精确形状和尺寸的光学器件，如衍射光栅、光纤耦合器件、光波导等。
（3）MEMS加工：ICP刻蚀工艺可用于制作微机械系统（MEMS）中的微结构，如微流体芯片、微机械传感器等。
4. ICP刻蚀工艺的优势（1）高刻蚀速率：相比于传统的湿法刻蚀工艺，ICP刻蚀具有更高的刻蚀速率，能够实现更快速的加工。
（2）高选择性：ICP刻蚀工艺对不同的材料具有较高的选择性，可以实现对不同材料的精确刻蚀。
微纳系统的制备及其应用
微纳系统的制备及其应用近年来，随着科技的发展，微纳技术得到了研究和应用的广泛关注。
微纳技术是指在微米和纳米尺度下进行材料加工、器件制备和系统集成等过程的新兴技术。
微纳技术有着广泛的应用领域，例如生物医学、信息通信、能源环保等，成为未来的研究和发展热点。
一、微纳系统的制备微纳系统的制备是微纳技术的核心，并且它涉及到多学科的知识。
微纳系统的制备过程中，需要掌握微纳加工工艺、微纳材料制备技术、微纳器件设计等多种技术，具体流程如下：1. 微纳加工工艺微纳加工工艺是微纳系统的主要制备过程，主要包括光刻、薄膜制备、离子注入、蚀刻、电沉积等多个阶段。
其中，光刻是制备微纳器件的核心工艺，是利用光刻胶对半导体材料进行图案转移的过程。
2. 微纳材料制备技术微纳材料制备技术是微纳系统的重要基础，主要包括化学气相沉积、物理气相沉积、溶液沉积等制备方式。
其中，化学气相沉积是制备纳米材料的主要工艺，可以制备出高质量、高纯度、高稳定性的纳米材料。
3. 微纳器件设计微纳器件设计是微纳系统中非常重要的环节，主要包括电子器件、光学器件、传感器等设计，在设计过程中需要考虑器件的耐受能力、器件的尺寸和结构等多个方面。
二、微纳系统的应用微纳系统的应用非常广泛，涉及到多个领域，下面从生物医学、信息通信和能源环保三个方面来介绍微纳系统的应用。
1. 生物医学领域微纳系统在生物医学领域的应用主要包括微型医疗器械、药物递送、细胞研究等方面。
例如，微纳系统可以制备出具有微型尺寸的医疗器械，比如微型注射器、微型手术刀、微型内窥镜等，这些器械可以达到更精准、更少侵入的治疗效果。
此外，微纳系统还可以用于制备药物递送系统，通过精准的释放机制，将药物递送到目标位置并达到精准治疗的效果。
2. 信息通信领域微纳系统在信息通信领域的应用主要包括微型传感器、微波器件等方面。
例如，微纳系统可以制备出小型传感器，它们可以监测空气、水和土壤中的细微变化，并将数据传输到计算机控制系统中。
liga工艺一般工艺流程
liga工艺一般工艺流程一、概述liga工艺是一种新兴的先进制造技术，它结合了激光加工、电化学加工和化学反应等多种工艺，以实现高精度微纳加工。
本文将介绍liga工艺的一般工艺流程。
二、工艺流程1. 材料准备在liga工艺中，通常使用的材料包括金属、陶瓷和聚合物等。
首先需要对所使用的材料进行准备，包括切割、研磨和清洗等步骤，以确保材料的表面质量和纯度。
2. 光阻涂覆在liga工艺中，光阻是一种重要的材料，用于制作光刻胶模板。
光阻涂覆是将光阻均匀涂覆在基板表面的过程。
通常使用旋涂法或喷涂法进行光阻涂覆，以获得均匀且适当厚度的光阻层。
3. 紫外光刻紫外光刻是liga工艺中的一项关键步骤，用于将光刻胶模板上的图案转移到基板上。
在紫外光刻中，通过使用光刻胶模板和紫外光源，将图案投影到光刻胶层上，并通过光化学反应实现图案的转移。
4. 电极沉积电极沉积是liga工艺中的另一个重要步骤，用于在基板上沉积金属电极。
通过电化学方法，将金属离子还原为金属原子，并在基板上沉积形成金属电极。
电极沉积可以使用直流电沉积、交流电沉积或脉冲电沉积等方法。
5. 高温热退火高温热退火是liga工艺中的一项关键步骤，用于改善材料的结晶性和机械性能。
通过将基板加热到一定温度，并在一定时间内保持，使材料的晶粒长大并减少内部应力，从而提高材料的强度和稳定性。
6. 脱模和清洗脱模和清洗是liga工艺中的最后一步，用于将光刻胶模板从基板上移除，并清洗基板表面的杂质。
脱模通常使用化学溶剂或等离子体脱模等方法，以确保光刻胶完全从基板上剥离。
清洗则是使用溶剂或超声波等方法，将基板表面的污染物和残留物清除干净。
三、应用领域liga工艺具有高精度、高效率和高可控性的特点，被广泛应用于微纳加工领域。
它可以用于制造微型机械系统、光学元件、电子器件和生物传感器等。
此外，liga工艺还可以应用于制造微流控芯片、微型化学反应器和微型储能器件等。
四、发展前景随着微纳技术的快速发展，liga工艺在精密制造领域的应用前景广阔。
mems制作流程
MEMS制作流程简介微机电系统（MEMS）是一种融合了机械、电子和计算机技术的微型集成系统。
它通过微纳加工技术制造微小的机械和电子元件，并将其集成在一个芯片上。
MEMS在传感器、执行器、光学部件等领域有着广泛应用。
本文将详细介绍MEMS的制作流程。
MEMS制作流程概述MEMS的制作流程可分为以下几个主要步骤：1.基片选择和清洗2.光刻图案定义3.定义图案的刻蚀或沉积4.释放和封装5.测试和验证接下来，我们将对每个步骤进行详细讨论。
基片选择和清洗在MEMS制作过程中，首先需要选择合适的基片材料。
常用的基片材料包括硅和玻璃。
选择基片材料时，需要考虑不同应用的要求，例如机械性能、热传导性能等。
选好基片后，需要对其进行清洗，以去除表面的污染物和杂质。
清洗过程通常包括机械清洗、化学清洗和离子清洗等步骤。
清洗后的基片表面应达到一定的光滑度和洁净度，以保证后续工艺的顺利进行。
光刻图案定义光刻是MEMS制作过程中非常关键的步骤，用于定义芯片上的微小结构。
光刻过程通常包括以下几个步骤：1.涂覆光刻胶：将光刻胶均匀涂覆在基片上，形成一层薄膜。
2.预烘烤：将涂覆的光刻胶进行烘烤，使其变得坚硬并去除其中的溶剂。
3.曝光：使用光刻机将光刻胶上的图案投影到基片上。
曝光时，光刻胶中的光敏剂发生化学反应，使得光刻胶在暴露区域变化。
4.显影：使用显影液去除暴露区域的光刻胶，形成所需的图案。
5.后烘烤：将显影后的基片进行烘烤，使光刻胶完全固化。
通过光刻的步骤，可以在基片表面形成所需的微小结构。
定义图案的刻蚀或沉积在进行光刻后，需要进一步定义芯片上的微小结构，通常是通过刻蚀或沉积的方式实现。
刻蚀和沉积是常用的工艺步骤，用于加工基片材料。
刻蚀刻蚀是将不需要的材料从基片表面去除的过程。
刻蚀过程通常使用等离子体刻蚀技术，通过等离子体和离子束对基片表面进行物理或化学刻蚀。
刻蚀方法包括湿法刻蚀和干法刻蚀等。
沉积沉积是将需要的材料堆积到基片表面的过程。
(完整版)微纳加工
19
2、应用
（1）利用类似的技术可以用来缩小孔的直径。 步骤：①薄膜沉积，孔缩小的程度与薄膜沉积的厚度有关；
②通过各向异性刻蚀去除衬底表面和孔底的薄膜； ③图形转移。 （2）利用这一个技术也可以密封的沟道。 步骤：①通过各向异性刻蚀获得矩形沟槽； ②通过各向同性刻蚀将矩形沟槽变成圆形截面沟槽； ③薄膜沉积，保护沟槽的开口 ④通过原子层沉积（ALD）填充沟槽内壁，随着沉积
二氧化硅纳米球阵列还可以作为微透镜阵列。每一 个二氧化硅都是一个球形透镜，可以将入射光汇聚 成一点。
35
纳米球阵列刻蚀掩膜
将二氧化硅小球排列在光刻胶层上，入射光进入球 透镜阵列会聚对光刻胶曝光，显影后在光刻胶上形 成孔阵列。小孔的大小不仅与球透镜会聚光斑的大 小有关，还与曝光剂量有关。
如用0.97微米直径的二氧化硅小球和365nm波长紫外光 可以在光刻胶上得到250nm的孔阵列。若要制作100nm 以下的孔阵列，需要用深紫外波长的光源曝光。
将镀膜后的样品放在氯乙酸中，将聚苯乙烯纳米球溶解， 最后在衬底材料表面留下纳米金属点阵。
33
图示金属点阵
如图所示，这些只有几十个纳米的金属点 阵可以用于量子点器件、高密度磁存储器 件等应用。
34
纳米球阵列刻蚀掩膜
纳米球阵列可以做刻蚀掩膜，将纳米球阵列的间隙 图形转移到衬底材料上，此处需要二氧化硅纳米球 阵列做掩膜，刻蚀形成纳米孔的点阵。
22
1、定义
垂直抽减加工方法： 基于与侧壁沉积间接加工相反过程实现纳米尺度结
构的间接加工。 侧壁沉积
以沉积的薄膜作为最后的图形结构，而支撑结构在 最后一步加工中被清除。 垂直抽减则是将侧壁的薄膜刻蚀清除，以清除后留下 来的间隙作为最后的图形结构。
刻蚀工艺流程
刻蚀工艺流程刻蚀工艺是一种常用的微纳加工技术，用于制备微细结构、图案或器件。
刻蚀工艺通常包括以下几个步骤：准备衬底、光刻固化、刻蚀加工和清洗处理。
首先是准备衬底。
衬底通常采用硅片或玻璃片，其表面需要进行清洗和去除杂质处理，以确保刻蚀过程的精确度和稳定性。
第二步是光刻固化。
光刻是刻蚀工艺中必不可少的一步，主要用于制备模板图案。
首先，在衬底表面涂上一层感光胶，然后将模板图案通过照相机或激光曝光到感光胶上，形成暴露和未暴露的区域。
暴露过程中，通过模板图案上的透明和不透明区域的遮光作用，使得胶层在暴露区域发生物理或化学变化。
未暴露区域的胶层则保持不变。
接下来是刻蚀加工。
刻蚀加工通过化学反应将暴露区域的胶层或衬底材料去除，从而形成图案或结构。
刻蚀加工可以分为湿刻蚀和干刻蚀两种方式。
湿刻蚀是利用酸、碱或其他溶液对衬底进行腐蚀。
一般情况下，刻蚀液与刻蚀时间会根据所需的刻蚀深度和刻蚀速率进行调整。
湿刻蚀过程中，需要对刻蚀液的温度、浓度和流速进行精确控制，以确保刻蚀过程的准确性。
干刻蚀是通过物理或化学反应将暴露区域的胶层或衬底材料去除。
常用的干刻蚀技术包括物理刻蚀、放电刻蚀和等离子体刻蚀等。
干刻蚀通常需要在低真空或高真空的环境下进行，以保证刻蚀过程的精确和稳定。
最后是清洗处理。
刻蚀加工完毕后，需要对衬底进行清洗处理，以去除残留的感光胶和刻蚀液。
清洗处理可以采用不同的溶剂和清洗工艺，如超声波清洗、旋转式清洗等。
清洗处理的目的是保持衬底表面的干净和平滑，以便进行后续的加工或测试。
总结起来，刻蚀工艺流程主要包括准备衬底、光刻固化、刻蚀加工和清洗处理。
这些步骤的精确性和稳定性对于微纳加工的质量和性能至关重要，因此需要严格控制每个步骤的工艺条件和参数。
同时，刻蚀工艺的发展和突破将进一步推动微纳加工技术的创新和应用。
微纳加工技术
1.微纳加工技术面临的挑战包括加工精度和效率的提高、制造成本的降低、环境友 好性的改善等方面。 2.未来，微纳加工技术将与人工智能、生物技术等新兴领域相结合，开拓更多的应 用领域和市场空间。 3.随着科技的不断进步和需求的不断增长，微纳加工技术的前景十分广阔，将为未 来的科技发展和产业升级带来巨大的推动力。
▪ 微流控技术
1.微纳加工技术可用于制造微流控芯片，实现液体、气体等微小流量的精确控制。 2.微流控技术广泛应用于生物化学分析、医学诊断、药物筛选等领域，具有高精度 、高灵敏度、高通量等优点。 3.未来，随着微流控技术的不断发展，微纳加工技术的应用将会进一步增多，推动 相关领域的发展。
微纳加工技术应用域
生物医学工程
1.微纳加工技术在生物医学工程领域有着广泛的应用，可用于制造各种微小的生物医疗器械和药物 输送系统。 2.通过微纳加工技术，可以制造出具有优良生物相容性和生物活性的医疗器械和药物，从而提高治 疗效果。 3.未来，随着生物技术的不断发展，微纳加工技术在生物医学工程领域的应用将会进一步得到拓展 。
▪ 纳米压印技术
1.工作原理：纳米压印技术是通过使用具有纳米图案的模板， 将图案转移到涂有光刻胶的硅片上。 2.技术优势：纳米压印技术具有分辨率高、成本低、生产效率 高等优势，成为微纳加工领域的研究热点。
关键设备与技术原理
▪ 原子层沉积技术
1.工作原理：原子层沉积技术是通过将不同气体脉冲式地通入反应室，在衬底表面进行化学反 应，逐层沉积薄膜。 2.技术应用：原子层沉积技术可用于制备高质量、高纯度的薄膜，被广泛应用于微电子、光电 子等领域。
微纳加工工艺流程
▪ 微纳加工工艺流程的优化
1.工艺流程优化可提高制造效率、降低成本，提升产品性能。 2.通过引入新型材料、改进工艺步骤、采用新技术等手段实现 流程优化。 3.工艺流程优化需要综合考虑多个因素，如材料性质、工艺兼 容性和设备要求等。
ebl工艺流程
ebl工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!ebl工艺流程是指电子束光刻工艺流程，是一种微纳加工技术，用于制造集成电路和微电子器件。
集成电路制造中的微纳加工工艺研究
集成电路制造中的微纳加工工艺研究集成电路是现代电子技术中最为重要的一环，它将数量庞大的电子器件集成在一起，构成电子系统。
而微纳加工技术则是制造集成电路必不可少的工艺之一。
本文将围绕着微纳加工工艺在集成电路制造过程中的应用进行探讨，包括其基本原理、工艺流程、新技术及其应用前景等方面，以期为读者提供更全面的了解。
一、微纳加工的基本原理微纳加工是以微米(μm)甚至纳米(nm)为尺度，通过加工和制备工艺，将精密的器件结构化。
在集成电路制造中，微纳加工技术主要用于制造器件的元件结构，例如晶体管和电容等。
微纳加工的基本流程主要包括：光刻、蚀刻和薄膜沉积等。
其中，光刻是指通过光过程将图形转移到光刻胶层上，用以制备微米级别的图案。
蚀刻工艺是将图案通过化学或物理腐蚀，加工出想要的结构形状。
薄膜沉积是将各种材料的薄膜在器件表面沉积，并通过控制厚度和材料性质，使其满足器件元件制备的要求。
二、微纳加工的工艺流程在集成电路制造中，微纳加工通常需要进行多次加工流程，每一次都需要保证加工精度，否则将会影响到器件性能。
微纳加工的流程如下：1.洁净度预处理。
在加工器件之前，需要对加工工艺室进行高度洁净的处理，以确保器件的纯度和结构精度。
2.光刻。
在芯片表层涂刷光刻胶，并利用掩模对光胶进行曝光，最终形成特定的图形。
3.显影。
将光胶显影后，利用显影液将光刻胶中未曝光的部分洗掉，从而形成具有特定结构的物质。
4.蚀刻。
对光刻后的物质进行蚀刻，以达到需要的结构形状。
5.清洗。
对蚀刻后的物质进行清洗，去除多余杂质，以确保器件能够正常工作。
三、新技术及其应用前景随着技术的不断进步，微纳加工技术也在不断发展，其中一些新技术正在逐渐成熟并被广泛应用。
1.深紫外光刻技术。
与传统光刻技术相比，深紫外光刻技术具有更高的分辨率和更好的控制性能，可以制备出更小的结构。
2.微纳立体雕刻技术。
该技术可以制造出更加复杂的立体结构，使得器件可以以更多样的方式进行使用。
HAPL工艺流程
HAPL工艺流程
《HAPL工艺流程》
HAPL（High Aspect Ratio Photolithography，高纵横比光刻）
工艺流程是一种先进的微纳加工技术，常用于制造微米级或纳米级的高纵横比结构。
它是在传统光刻工艺基础上的一种改进，主要用于制造微电子器件、MEMS（微机电系统）、光学元器件等领域。
HAPL工艺流程的核心是通过光刻技术在光刻胶表面形成所需
图形，并且通过化学腐蚀将图形转移到底部基片上。
相比传统光刻工艺，HAPL技术可以实现更高的分辨率并且能够处理更
加复杂的结构。
因此，它在一些高精度微纳加工领域得到了广泛的应用。
HAPL工艺流程一般包括以下几个主要步骤：
1. 表面准备：在进行光刻之前，需要对基片表面进行清洗和处理，以确保光刻胶可以均匀地附着在表面上。
2. 光刻胶涂覆：将光刻胶均匀地涂覆到基片表面，以备后续的图案形成。
3. 紫外曝光：使用光刻机将所需的图案投射到光刻胶表面，并形成图形。
4. 显影：将经过曝光的光刻胶进行显影处理，将未曝光的部分
去除，从而形成所需的图案。
5. 确保图案质量：通过显微镜等工具对光刻图案进行检查，确保图案质量符合要求。
6. 腐蚀转移：利用化学腐蚀方法将光刻胶上的图形转移到基片表面，并形成微纳米结构。
HAPL工艺流程的关键在于光刻胶的稳定性和对图案的精确控制，在处理高纵横比结构时更为重要。
它在微纳加工领域的应用，不仅可以带来更加先进的器件制造技术，也对微电子、MEMS和光学领域的发展起到了推动作用。
随着对高纵横比结构需求的增加，HAPL技术必将在未来得到更加广泛的应用和发展。
微纳加工工艺流程
微纳加⼯⼯艺流程⾼通量微流控器件的设计与加⼯罗春雄掩模的制作掩模的制备是光刻中的关键步骤之⼀，其作⽤是在⼀个平⾯上有选择性的阻挡紫外光的通过，从⽽实现光刻胶的局部曝光。
掩模的图形及尺度由计算机设计完成，常⽤的设计软件有（⽬前最新版本为）和等。
带有图形结构的掩模常⽤介质有透明膜和玻璃板，图形结构⼀般由透明和不透明的区域组成。
掩模有时也被称作原图或光刻版。
当分辨率要求不⾼时，掩模可⽤简单的⽅法来制备。
最常⽤的⽅法是使⽤⾼分辨率的激光照排机（以上）将图形打印在透明胶⽚上，这种⽅法的误差⼀般为，视激光照排机的精度⽽定。
当图形的尺度为量级时，此法制成的掩模可近似视为精确。
使⽤激光照排机的优点在于设备易得，⼀般的出版社就有可以满⾜要求的机器；并且制作过程很简单，只需要⼀步打印。
图采⽤设计的模版图。
通过电⼦束曝光的⽅法可以得到精度更⾼的掩模版，精度可达甚⾄级。
这种掩模版为⾦属掩模，所以不论是精度、寿命还是使⽤时的⽅便程度，均要优于打印⽅法制成的模版。
但它的缺点也⼗分明显：成本⾮常⾼（⼀块模版通常要上千元⼈民币），并且制作周期时间长。
还有其他⼀些⽅法可以得到掩模版，如准分⼦激光刻蚀和光学缩⼩等⽅法，这样得到的模版精度较⾼，但对设备的要求都⽐较⾼。
光刻胶光刻胶是由溶解在⼀种或⼏种有机溶剂中的光敏聚合物或预聚合物的混合物组成的，它是⽤光刻技术将掩模上的微结构精确转移到基⽚的关键媒介。
根据⽤途不同，有多种黏度、光学性质及物理化学性质不同的品种供选择。
光刻胶有两种基本的类型：⼀种是负型光刻胶，它们在曝光时发⽣交联反应形成较曝光前更难溶的聚合物；另⼀种是正型光刻胶，它们在曝光时聚合物发⽣链断裂分解⽽变得更容易溶解。
根据它们的特性，负型光刻胶显影后曝光部分被固定⽽⾮曝光部分被洗掉；正型光刻胶则是曝光的部分在显影后被洗掉，⾮曝光部分被固定。
下⾯分别介绍这两种光胶：负光胶负光胶曝光中发⽣的光化学反应⽐正光胶相对简单。
例如于卖给公司的专利，应⽤的是聚⼄烯醇⾁桂酸酯中的⾁硅酸部分的双键对紫外线敏感，双键之⼀被打开后形成双游离基，这些双游离基不稳定，很快与其他游离基间相互连接，形成新的碳碳链，并与其他线形分⼦交联形成更⼤的聚合物分⼦。
微纳工艺技术
微纳工艺技术微纳工艺技术是一种应用于微纳米器件制备的工艺技术，它的核心思想是通过精确控制和处理微纳米尺度的材料和结构，从而获得优异的性能和特殊功能。
微纳工艺技术已经在电子、光电子、纳米材料等领域取得了重要进展，并广泛应用于传感器、集成电路、MEMS等器件的制造。
微纳工艺技术的基本流程包括三个关键步骤：光刻、薄膜沉积和微纳米加工。
光刻是通过光刻胶和光刻机将需要的图形模式转移到基片表面的过程。
薄膜沉积是指将各种材料的薄膜沉积在基片表面。
微纳米加工是通过一系列的物理、化学和生物学处理，去除或改变薄膜材料，形成所需要的结构和功能。
微纳工艺技术的核心是精确控制和调节材料在微纳米尺度上的物理、化学和形态特征。
其中的关键技术包括：纳米颗粒合成、纳米线的生长、纳米键合和纳米尺寸的测量。
这些技术不仅要求能够控制材料的尺寸和形状，还要能够调节材料的表面性质和结构。
微纳工艺技术在电子器件制造方面的应用非常广泛。
例如，现代集成电路制造中，微纳工艺技术被用来制造纳米级别的晶体管和电容器，从而使得集成电路的性能大幅提升。
此外，微纳工艺技术还可以用来制造光电子器件，如光纤通信中的光纤放大器和光路开关等。
除了电子领域，微纳工艺技术还在生物领域产生了重要的应用。
例如，微纳工艺技术可以用来制造微流控芯片，实现对生物样品的精确操控和检测。
此外，微纳工艺技术还可以用来制造纳米生物传感器，实现对生物分子的高灵敏度检测，从而在医学和生物学研究中发挥重要作用。
微纳工艺技术的发展离不开先进的设备和工艺。
例如，光刻机的精确控制和高分辨率是实现纳米级精度的关键。
此外，薄膜沉积技术的进步、离子束刻蚀技术的发展等也为微纳工艺技术提供了强大的支持。
总之，微纳工艺技术是一种应用于微纳米器件制备的重要技术，它通过精确控制和处理材料和结构，可以获得优异的性能和特殊功能。
随着设备和工艺的不断发展，微纳工艺技术将在电子、生物等领域发挥越来越重要的作用，推动科学研究和技术创新的进一步发展。
nmi生产工艺
nmi生产工艺NMI（Negative Metal Ion）生产工艺是一种先进的微纳加工技术，它在半导体、光电子和微纳器件等领域具有广泛的应用。
NMI工艺的核心是利用特殊的化学方法将金属离子还原成金属原子，并将其沉积在特定的衬底上，以形成所需的微纳结构。
一、引言NMI生产工艺是一种高精度、高效率的微纳加工技术，它能够实现纳米级别的金属结构制备。
与传统的物理气相沉积（PVD）或化学气相沉积（CVD）技术相比，NMI工艺具有更低的成本、更高的产量和更好的材料利用率。
因此，NMI技术在半导体器件、光电器件、传感器和微纳机械等领域得到了广泛应用。
二、NMI生产工艺流程1．衬底准备：首先，选择适合的衬底作为NMI结构的基础材料。
常见的衬底材料包括硅、玻璃、石英等。
衬底表面需要进行清洁和处理，以确保金属原子的均匀沉积和良好附着。
2．金属离子溶液制备：制备含有目标金属离子的溶液。
通常，金属离子溶液是通过将金属盐溶解在适当的溶剂中获得的。
溶液的浓度、纯度和稳定性对最终产品的质量和性能有重要影响。
3．金属离子还原：将金属离子还原成金属原子是NMI工艺的核心步骤。
这一步骤通常通过化学还原反应实现，其中还原剂将金属离子还原为金属原子。
常用的还原剂包括氢气、硼氢化钠等。
在这一步骤中，需要控制反应条件，如温度、压力和反应时间，以确保金属原子的均匀生成和沉积。
4．金属原子沉积：将还原生成的金属原子沉积在衬底上，形成所需的微纳结构。
沉积过程可以通过控制溶液的浓度、温度和沉积时间等参数来实现。
此外，还可以利用模板或掩膜技术来定义沉积区域的形状和尺寸。
5．后处理：最后，对制备的NMI结构进行必要的后处理，如清洗、退火和表征等。
清洗过程旨在去除残留的化学物质和杂质，提高产品的纯净度。
退火处理可以改善金属结构的结晶性和稳定性。
表征步骤则用于评估产品的性能和质量，常用的表征方法包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）和X射线衍射（XRD）等。
简述bosch刻蚀工艺流程
简述bosch刻蚀工艺流程Bosch刻蚀工艺流程概述：Bosch刻蚀工艺是一种常用的微纳加工技术，用于制造微电子器件、MEMS器件、纳米结构等。
该工艺流程可以实现高精度、高选择性的刻蚀效果，广泛应用于半导体工艺和纳米技术领域。
本文将以简述的方式介绍Bosch刻蚀工艺的流程。
工艺流程：1. 基础刻蚀阶段（Bosch I阶段）：Bosch刻蚀工艺的第一个阶段是基础刻蚀阶段，也称为Bosch I阶段。
在这个阶段中，使用一种常见的刻蚀气体（例如SF6）和反应气体（例如C4F8）的混合物进行刻蚀。
刻蚀气体和反应气体通过离子束激发，形成刻蚀反应。
2. 侧壁保护阶段：在基础刻蚀阶段之后，需要进行侧壁保护，以保护已经刻蚀好的表面。
为了实现侧壁保护，引入了一种称为反应物A的气体。
反应物A与刻蚀产物反应，生成沉积物质，并在侧壁形成保护层。
3. 侧壁刻蚀阶段（Bosch II阶段）：在侧壁保护阶段之后，进行侧壁刻蚀，也称为Bosch II阶段。
在这个阶段，刻蚀气体和反应气体的组合被改变，以实现侧壁的刻蚀。
刻蚀气体通过离子束激活，与侧壁上的保护层反应，从而刻蚀侧壁。
4. 重复循环：在完成一次Bosch刻蚀循环后，可以根据需要重复上述步骤，以达到所需的刻蚀深度和形状。
通过多次循环，可以实现更加复杂和精确的结构。
优点与应用：Bosch刻蚀工艺具有以下几个优点：1. 高选择性：Bosch刻蚀工艺可以实现高度选择性的刻蚀，即只刻蚀特定材料而不影响其他材料。
2. 高纵深比：Bosch刻蚀工艺可以实现高纵深比的结构，即刻蚀深度与特征尺寸之比很大。
3. 精度控制：Bosch刻蚀工艺具有高度精确的控制能力，可以实现亚微米级别的结构。
Bosch刻蚀工艺广泛应用于半导体工艺和纳米技术领域。
在半导体工艺中，它被用于制造3D集成电路、纳米线、微孔等结构。
在纳米技术领域，Bosch刻蚀工艺则被用于制造纳米光子学器件、纳米电子器件、纳米机械器件等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高通量微流控器件的设计与加工
罗春雄
掩模的制作
掩模的制备是光刻中的关键步骤之一，其作用是在一个平面上有选择性的阻挡紫外光的通过，从而实现光刻胶的局部曝光。
掩模的图形及尺度由计算机设计完成，常用的设计软件有L-edit（目前最新版本为10.0）和AutoCAD等。
带有图形结构的掩模常用介质有透明膜和玻璃板，图形结构一般由透明和不透明的区域组成。
掩模有时也被称作原图或光刻版。
当分辨率要求不高时，掩模可用简单的方法来制备。
最常用的方法是使用高分辨率的激光照排机（3000dpi以上）将图形打印在透明胶片上，这种方法的误差一般为3-7µm，视激光照排机的精度而定。
当图形的尺度为10µm量级时，此法制成的掩模可近似视为精确。
使用激光照排机的优点在于设备易得，一般的出版社就有可以满足要求的机器；并且制作过程很简单，只需要一步打印。
图1采用L-edit设计的模版图。
通过电子束曝光的方法可以得到精度更高的掩模版，精度可达100nm甚至10nm级。
这种掩模版为金属掩模，所以不论是精度、寿命还是使用时的方便程度，均要优于打印方法制成的模版。
但它的缺点也十分明显：成本非常高（一块模版通常要上千元人民币），并且制作周期时间长。
还有其他一些方法可以得到掩模版，如准分子激光刻蚀和光学缩小等方法，这样得到的模版精度较高，但对设备的要求都比较高。
光刻胶
光刻胶是由溶解在一种或几种有机溶剂中的光敏聚合物或预聚合物的混合物组成的，它是用光刻技术将掩模上的微结构精确转移到基片的关键媒介。
根据用途不同，有多种黏度、光学性质及物理化学性质不同的品种供选择。
光刻胶有两种基本的类型：一种是负型光刻胶，它们在曝光时发生交联反应形成较曝光前更难溶的聚合物；另一种是正型光刻胶，它们在曝光时聚合物发生链断裂分解而变得更容易溶解。
根据它们的特性，负型光刻胶显影后曝光部分被固定而非曝光部分被洗掉；正型光刻胶则是曝光的部分在显影后被洗掉，非曝光部分被固定。
下面分别介绍这两种光胶：
a.负光胶
负光胶曝光中发生的光化学反应比正光胶相对简单。
例如Minsk于1954卖给Eastman Kodak公司的专利，应用的是聚乙烯醇肉桂酸酯中的肉硅酸部分的双键对紫外线敏感，双键之一被打开后形成双游离基，这些双游离基不稳定，很快与其他游离基间相互连接，形成新的碳-碳链，并与其他线形分子交联形成更大的聚合物分子。
与曝光前相比，聚合物变得更不易溶解且抗化学侵蚀性更强，因而未曝光的部分可被显影液溶解而去掉。
此即为KPR（柯达光刻胶）和其他负胶的基本原理。
我们实验室常用的负光胶是国产的BP系列，特点是光胶薄（1-3µm），附着力极好，分辨率高，但缺点是难去除。
另一种具有代表性的光敏聚合物为SU-8。
它是一种环氧型聚合物材料，因为平均一个单体分子中含有8个环氧基，因此名称中有8,其结构如图2所示。
SU-8光学透明性、硬质、光敏的独特性质，在微加工材料中独树一帜。
主要特点如下：高机械强度；高化学惰性；可进行高深宽比、厚膜和多层结构加工。
由于它在近紫外区光透过率高，因而在厚胶上仍有很好的曝光均匀性，即使膜厚达100µm，所得到的图形边缘仍近乎垂直，深宽比可达50：1。
图2 SU-8单体的典型结构。
SU-8是机理和材料完全不同的一类负光刻胶。
该胶可溶于GBL（gamma-butyrolactone）溶液中。
溶剂的量决定了黏度，从而也决定了可能的涂覆厚
度，不同的型号可合适做不同的厚度，最常见的是10µm到100µm。
引发剂三苯基硫盐按SU-8量的10%比例加入。
SU-8在前烘中有很好的自平整能力。
经100o C以上固化后，交联的SU-8有较强的抗腐蚀性，热稳定性大于200o C。
高温下可耐pH值13的碱性溶液的侵蚀。
SU-8的光反应机理：光刻胶中的光引发剂吸收光子发生光化学反应，生成一种强酸，其作用是在中烘过程中作为酸性催化剂促进发生交联反应。
只有曝光区域的光胶才含有这样形成的强酸，未曝光区域则不含有。
交联反应链式增长，每一个环氧基都能与同一分子或不同分子中的其他环氧基反应。
交联反应形成了致密的交联网络结构不溶于显影液PGMEA中。
b.正光胶
正光胶的有关技术主要来自含氮染料、印刷和复印工业。
正光胶基于重氮盐和二叠氮化物的两个反应。
在碱性条件下，重氮盐或二叠氮化物很快与酚类偶合剂发生几乎定量的反应，形成各种有色且难溶的染料，其颜色和溶解性取决于二叠氮化物和偶合物的结构。
上述两种成分在偏酸性缓冲液中则不发生反应。
显影液提供的碱性条件则可引发耦合反应。
二叠氮化物经紫外线曝光发生分解反应，释放出氮气，在显影过程中无法再发生耦合反应，而是形成容易被溶解的产物。
很多常用的正光胶含有不同烷基的萘醌二叠氮化物，具有不同的粘性、溶解性和其他特性。
该类叠氮化物在紫外线照射下分解并重排生成乙烯酮，在潮湿气氛下进一步转化成羧基酸茚。
在碱性溶液中显影时，羧基酸茚被溶解，即曝光的光胶部分被溶解，而未被曝光的叠氮化物之间与共存的酚类化合物在碱性显影液中发生耦合反应，形成胶连的难溶物。
通常原理可用图3表示：
图3正光胶的有关化学反应。
我们实验室常用的正光胶有AZ公司的一系列产品，如AZ50、AZ5214、AZ9260等。
它们都有不同的特性，如AZ50的黏度比较大，可以用于制作厚胶模版（10-60µm厚）；AZ5214则为薄胶（1-3µm），分辨率较高，作掩模的耐腐蚀性也很好。
光刻标定高度曲线图(SU-8 3000系列)
光胶的涂布
光胶的均匀涂布是通过甩胶机完成的。
先将基片（通常是硅片衬底）置于甩胶机的转盘上，基片在真空的作用下被吸在盘上。
液体光刻胶被置于基材的中间。
基片在转动盘的带动下快速旋转，一般先用较低速运转数秒使胶散开，然后再以高速运转使胶在离心力的作用下均匀的覆盖在基片上，此过程称旋涂（Spin-Coating）。
涂敷光胶层的厚度取决于光胶黏度和旋转的速度。
此外，光胶预烘烤的温度和时间、光胶的施加量及环境温度也有一定影响。
甩胶通常要在超净间内进行，否则有两个原因可以导致缺陷：甩胶和曝光时空气中的微尘颗粒和液体光胶中含有沾污的颗粒。
超净间内微尘的数量一般为千级(每立方英尺空气中的直径大于0.5µm的微粒数低于1000个)，局部为百级，可以很好的保证甩胶的质量。
另外，有些光胶与硅片衬底之间的附着力并不是很好，这会影响甩胶的厚度均一性，同时也会增大显影的难度。
解决的方法为在硅片上预先涂上一层物质，使光胶的附着力增强。
对于AZ系列的光胶，常用的物质为HMDS，它可以很好的增加其附着力。
光刻及显影
光胶涂布后，要进行前烘烤，使液态光胶固化，称为前烘。
前烘时间一般为3-5分钟，具体要依照光刻胶的种类和厚度。
一般曝光设备大多采用紫外光源如汞灯，且具有X-Y方向的对位功能，简易式的可只需一个汞灯光源。
图4北大微流与纳米技术中心的紫外曝光机。
经过光刻，可将掩模上的图形转移到硅片上。
具体过程为，在曝光间内，将前烘好的基片置于曝光台上，再将掩模置于其上。
之后进行紫外曝光，曝光机在曝光的区域内光强的误差一般会小于5%，这使得整个基片上的光刻胶可以均匀的进行曝光。
曝光时间一般由光胶厚度决定。
如图5所示：
图5 光刻胶对掩模上图形的转移。
曝光后的光胶经过显影就完成了对掩模上图形的转移。
使用正光胶时，显影
得到的图形与所用掩模的图像相同；使用负光胶时，显影得到的图形与掩模上的图形相反。
利用掩模图形的灰度变化或在掩模之上加带有光透过率梯度的滤光片还可能在光胶上进行不同程度的曝光，从而形成立体结构。
根据不同的需要，显影后有时要进行定影和后烘烤，以保证图形的平整度和坚固性。
总结：
光刻工艺：
一、光刻前首先把硅片放在195℃热板上烘烤5分钟，目的是烘干水分。
二、按甩胶，前烘，曝光，后烘，显影，吹干步骤完成由掩模上的图形转移到光刻胶上。
三、使用台阶仪对高度进行进一步测定，以及记录。
