cad尺寸标注快捷键大全
CAD快捷键大全
CAD快捷键大全近年来，计算机辅助设计（CAD）技术得到了广泛的应用。
作为一种专门用于制作和修改设计图纸的工具，CAD软件不仅提高了设计效率，还使得设计师能够更加灵活地进行创作。
而在使用CAD软件时，了解和掌握各种快捷键是提高工作效率的重要途径之一。
本文将为大家介绍一些常用的CAD快捷键。
1. 排列与选择快捷键- Ctrl+A：全选- Ctrl+Shift+A：取消选择- Ctrl+I：反选- Shift+鼠标左键：选择多个对象- 鼠标滚轮：放大缩小2. 绘图与编辑快捷键- L：绘制直线- R：绘制长方形- C：绘制圆形- E：橡皮擦，用于擦除图形- P：绘制多边形- S：缩放命令- M：移动命令- X：剪切命令- V：粘贴命令- U：修改属性- D：偏移命令3. 视图与显示快捷键- F2：打开/关闭命令行窗口- F3：打开/关闭对象捕捉设置- F7：打开/关闭栅格显示- Ctrl+G：打开/关闭网格显示- Ctrl+H：打开/关闭实体隐藏- Ctrl+Shift+H：打开/关闭编辑隐藏- Ctrl+E：调整画面显示大小- Ctrl+Shift+S：保存当前视图4. 尺寸与标注快捷键- Dim：使用尺寸标注命令- MText：使用多行文本命令- Ctrl+Shift+C：快速复制标注- Alt+M：使用块标注命令- Alt+D：使用基准标注命令- Alt+T：使用表格标注命令5. 图层与样式快捷键- F4：打开/关闭图层控制管理器- Ctrl+L：打开/关闭层列表- Ctrl+Shift+L：快速创建新图层- Ctrl+Shift+V：为选定对象创建新样式- Ctrl+Shift+P：创建新图层过滤器6. 文件与打印快捷键- Ctrl+N：新建文件- Ctrl+O：打开文件- Ctrl+S：保存文件- Ctrl+P：打印文件- Ctrl+E：导出文件- Ctrl+Alt+Q：退出CAD以上列举的只是一部分常用的CAD快捷键，实际上，CAD软件提供的快捷键功能非常丰富，最重要的是掌握并熟练运用这些快捷键，能够大大提高绘图效率。

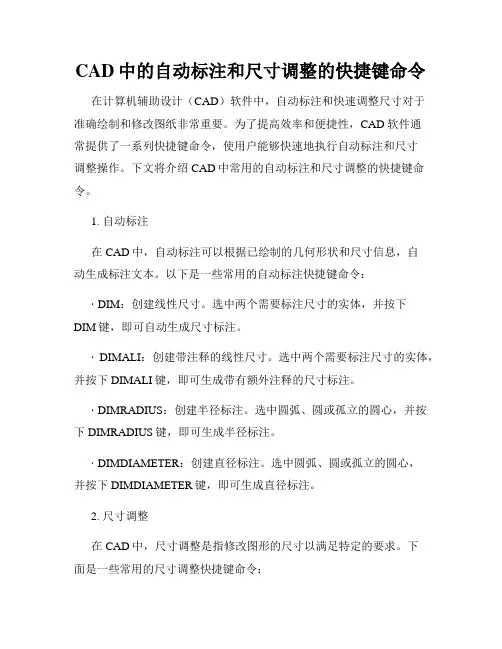

CAD中的自动标注和尺寸调整的快捷键命令
CAD中的自动标注和尺寸调整的快捷键命令在计算机辅助设计（CAD）软件中，自动标注和快速调整尺寸对于准确绘制和修改图纸非常重要。
为了提高效率和便捷性，CAD软件通常提供了一系列快捷键命令，使用户能够快速地执行自动标注和尺寸调整操作。
下文将介绍CAD中常用的自动标注和尺寸调整的快捷键命令。
1. 自动标注在CAD中，自动标注可以根据已绘制的几何形状和尺寸信息，自动生成标注文本。
以下是一些常用的自动标注快捷键命令：· DIM：创建线性尺寸。
选中两个需要标注尺寸的实体，并按下DIM键，即可自动生成尺寸标注。
·DIMALI：创建带注释的线性尺寸。
选中两个需要标注尺寸的实体，并按下DIMALI键，即可生成带有额外注释的尺寸标注。
· DIMRADIUS：创建半径标注。
选中圆弧、圆或孤立的圆心，并按下DIMRADIUS键，即可生成半径标注。
· DIMDIAMETER：创建直径标注。
选中圆弧、圆或孤立的圆心，并按下DIMDIAMETER键，即可生成直径标注。
2. 尺寸调整在CAD中，尺寸调整是指修改图形的尺寸以满足特定的要求。
下面是一些常用的尺寸调整快捷键命令：· STRETCH：调整图形的大小和形状。
选中需要调整的对象并按下STRETCH键，然后按照提示进行操作，即可改变对象的尺寸和形状。
· SCALE：按比例缩放对象。
选中需要缩放的对象并按下SCALE键，然后按照提示进行操作，即可按比例缩放对象。
· STRETCHDIM：调整标注的位置和大小。
选中需要调整的标注并按下STRETCHDIM键，然后按照提示进行操作，即可改变标注的位置和大小。
·DIMEDIT：编辑标注。
选中需要编辑的标注并按下DIMEDIT键，然后按照提示进行操作，即可修改标注的文本、箭头样式等属性。
总结CAD中的自动标注和尺寸调整的快捷键命令极大地简化了设计和修改过程，提高了工作效率。
CAD中常用的尺寸和比例快捷键命令有哪些
CAD中常用的尺寸和比例快捷键命令有哪些CAD软件是工程设计中常用的绘图工具，它提供了许多快捷键命令来帮助工程师和设计师更高效地进行设计。
尺寸和比例是CAD绘图中必不可少的要素，下面将介绍一些常用的尺寸和比例快捷键命令。
1. 设定尺寸：在CAD中，设定尺寸是非常重要的一步。
以下是一些常见的设定尺寸的快捷键命令：- DIM: 创建尺寸标注对象，该命令可以通过选择两个点或对象来测量其距离或尺寸。
- DI: 在命令行输入DI后按回车键，系统会提示选择对象，选中对象后可以通过鼠标移动来确定尺寸的大小。
- DLI: 输入DLI后按回车键，选择一条线段，系统将显示该线段的长度信息。
2. 改变对象的尺寸：在CAD中，我们常常需要对已经绘制好的对象进行尺寸的调整。
以下是一些改变对象尺寸的快捷键命令：- STRETCH: 该命令可以通过选择对象并拖动来改变它们的尺寸。
- SCALE: 输入SCALE命令后按回车键，选择要缩放的对象，然后指定基点和缩放比例，就可以缩放对象的尺寸。
- ALIGN: 这个命令可以通过选择两个或更多对象，然后指定对齐基点和目标点，来对齐对象的尺寸和位置。
3. 设置比例：在CAD中，设置比例非常重要，因为这将直接影响到我们绘图的精度。
以下是一些设置比例的常用快捷键命令：- ZOOM: 这个命令可以通过选择缩放窗口、全局缩放或指定缩放因子来控制视图的比例。
- PAN: 该命令可以通过拖动鼠标来平移视图，以便查看绘图中的不同部分。
- SCALELISTEDIT: 输入SCALELISTEDIT后按回车键，在弹出的对话框中可以编辑和设置对象的比例。
这些是CAD中常用的尺寸和比例快捷键命令，通过掌握它们，我们可以更快速、准确地进行工程设计和绘图。
当然，CAD软件提供了更多的命令和功能，工程师和设计师可以通过深入学习和实践来进一步提高自己的CAD技能。
祝愿大家在CAD设计中取得更好的成果！。
CAD快捷键大全个常用快捷键一览
CAD快捷键大全个常用快捷键一览CAD快捷键大全：常用快捷键一览CAD（计算机辅助设计）是一种广泛应用于工程和建筑领域的设计软件，通过使用快捷键可以提高绘图效率和操作速度。
本文将为您介绍一些常用的CAD快捷键，帮助您更加高效地使用该软件。
一、绘图操作相关快捷键：1. 新建图纸：Ctrl + N2. 打开图纸：Ctrl + O3. 保存图纸：Ctrl + S4. 另存为图纸：Ctrl + Shift + S5. 撤销上一步操作：Ctrl + Z6. 重做上一步操作：Ctrl + Y7. 复制选定对象：Ctrl + C8. 粘贴复制的对象：Ctrl + V9. 剪切选定对象：Ctrl + X10. 删除选定对象：Delete键11. 选择全部对象：Ctrl + A12. 取消选择对象：Esc键13. 移动选定对象：M键14. 旋转选定对象：R键15. 缩放选定对象：Z键16. 镜像选定对象：MI键17. 平移选定对象：TR键18. 缩放选定对象：SC键19. 旋转选定对象：RO键20. 偏移选定对象：O键21. 阵列选定对象：AR键22. 修剪选定对象：T键23. 延伸选定对象：E键二、绘图工具相关快捷键：1. 直线工具：L键2. 矩形工具：REC键3. 圆形工具：C键4. 多段线工具：PL键5. 弧线工具：ARC键6. 多边形工具：POL键7. 等距标注工具：DI键8. 文本工具：T键9. 尺寸标注工具：D键10. 图块插入工具：I键11. 图像插入工具：X键12. 导出图形工具：DXF键13. 平面视图工具：V键14. 虚线工具：DASH键15. 填充工具：HATCH键三、视图操作相关快捷键：1. 前进视图：Ctrl + Shift + F2. 后退视图：Ctrl + Shift + B3. 俯视图：Ctrl + Shift + T4. 顶视图：Ctrl + Shift + U5. 底视图：Ctrl + Shift + D6. 左视图：Ctrl + Shift + L7. 右视图：Ctrl + Shift + R8. 视图比例缩放：Ctrl + + / Ctrl + -四、3D操作相关快捷键：1. 3D旋转：Ctrl + Shift + R2. 3D移动：Ctrl + Shift + M3. 3D放缩：Ctrl + Shift + Z4. 3D视图转换：Ctrl + Shift + V5. 3D对象选择：Ctrl + Shift + S6. 3D放大缩小：Ctrl + Shift + + / Ctrl + Shift + -五、图层操作相关快捷键：1. 新建图层：Ctrl + Shift + N2. 删除图层：Ctrl + Shift + X3. 切换图层：Ctrl + Shift + L4. 分组图层：Ctrl + Shift + G5. 解锁图层：Ctrl + Shift + U6. 锁定图层：Ctrl + Shift + I7. 显示/隐藏图层：Ctrl + Shift + H8. 图层管理器：Ctrl + Shift + P六、对齐和排列相关快捷键：1. 水平对齐：Ctrl + Shift + H2. 垂直对齐：Ctrl + Shift + V3. 均匀排列：Ctrl + Shift + A4. 上下居中：Ctrl + Shift + C5. 左右对齐：Ctrl + Shift + R6. 顶部对齐：Ctrl + Shift + T7. 底部对齐：Ctrl + Shift + B这些快捷键只是CAD中的一部分，希望对您使用CAD提供一些帮助。
CAD尺寸标注快捷键
P dim2
PD2
Pd2
注解输出
34
n ote1
note1
N1
註解輸出一
35
Note2
Note2
N2
註解輸出二
36
n ote11
note11
N11
冋時產生 註解輸出一 及 註解輸出二
37
Note22
Note22
N22
註解輸出二（銑床/線割分開註解）
38
center note
center note
x3
交點標注
9
path_dim
wd
wd
起割點標注
10
ck dim
ck dim
ckk
檢查標注不全
11
moveOrg
moveOrg
moo
平移基準點
12
moveOut
moveOut
Od
外移標注
13
kview
kview
Odd
局部外移標注
14
moveOver
moveOver
Odo
結束外移
18
box dim fu n
Xd
xd
模具式尺度標注（自動抓點）
24
Yd
Yd
yd
模具式尺度標注（手動抓點）
25
qd
qd
qd
尺寸速改（座標式標注）
26
qr
qr
qr
尺寸反向
31
DD
DD
DD
直径标注
32
RD
RD
RD
半径标注
27
DA
DA
DA
調整箭頭大小
快速完成CAD纸注释的快捷键命令
快速完成CAD纸注释的快捷键命令在CAD软件中，快捷键命令是提高工作效率和准确性的关键。
通过熟练掌握CAD纸注释的快捷键命令，可以快速完成注释工作并提升绘图速度。
本文将介绍一些常用的CAD纸注释快捷键命令，帮助你在绘图过程中更加高效地完成工作。
一、快捷键作用于文字注释1. 创建文字注释：W+Enter。
按下W键后按回车键，即可创建文字注释，在弹出的命令行输入框中输入文字内容，并按下回车键完成注释。
2. 编辑文字注释：DDEDIT。
选中已有的文字注释，输入DDEDIT命令，按下回车键，即可对文字注释进行编辑，如修改文字内容、字体、颜色等。
3. 复制文字注释：CP+Enter。
选中已有的文字注释，输入CP命令，按下回车键，再点击复制的目标位置，即可复制文字注释到目标位置。
4. 移动文字注释：M+Enter。
选中已有的文字注释，输入M命令，按下回车键，再点击移动的目标位置，即可将文字注释移动到目标位置。
5. 删除文字注释：ER+Enter。
选中已有的文字注释，输入ER命令，按下回车键，即可删除文字注释。
二、快捷键作用于尺寸标注1. 创建尺寸标注：DIM+Enter。
输入DIM命令，按下回车键，即可选择尺寸标注类型，并在绘图窗口中选择标注对象，最后点击确定完成尺寸标注的创建。
2. 编辑尺寸标注：DDEDIT。
选中已有的尺寸标注，输入DDEDIT命令，按下回车键，即可对尺寸标注进行编辑，如修改标注内容、样式、箭头形状等。
3. 复制尺寸标注：CP+Enter。
选中已有的尺寸标注，输入CP命令，按下回车键，再点击复制的目标位置，即可复制尺寸标注到目标位置。
4. 移动尺寸标注：M+Enter。
选中已有的尺寸标注，输入M命令，按下回车键，再点击移动的目标位置，即可将尺寸标注移动到目标位置。
5. 删除尺寸标注：ER+Enter。
选中已有的尺寸标注，输入ER命令，按下回车键，即可删除尺寸标注。
三、快捷键作用于符号标注1. 创建符号标注：ATTDEF+Enter。
CAD快捷键大全完整版
CAD快捷键大全完整版在当今的设计领域，CAD（计算机辅助设计）软件已成为不可或缺的工具。
熟练掌握 CAD 快捷键能大大提高工作效率，让设计过程更加流畅和便捷。
以下为您详细介绍 CAD 常用的快捷键。
一、绘图命令快捷键1、直线（LINE）：L使用此快捷键，可以快速绘制直线段。
2、圆（CIRCLE）：C轻松绘制圆形。
3、圆弧（ARC）：A方便创建各种圆弧形状。
4、矩形（RECTANG）：REC快速绘制矩形。
5、多边形（POLYGON）：POL绘制正多边形。
6、点（POINT）：PO在指定位置创建点。
7、图案填充（BHATCH）：H用于填充封闭区域。
二、修改命令快捷键1、复制（COPY）：CO/CP复制选定的对象。
2、镜像（MIRROR）：MI对称复制对象。
3、偏移（OFFSET）：O创建等距平行线、同心圆弧或平行曲线。
4、阵列（ARRAY）：AR按矩形或环形方式复制多个对象。
5、移动（MOVE）：M将对象从一个位置移动到另一个位置。
6、旋转（ROTATE）：RO围绕基点旋转对象。
7、缩放（SCALE）：SC按比例放大或缩小对象。
8、拉伸（STRETCH）：S通过拉伸或压缩选定的部分来修改对象。
9、修剪（TRIM）：TR剪掉对象超出边界的部分。
10、延伸（EXTEND）：EX将对象延伸到指定的边界。
11、打断（BREAK）：BR将对象打断为两部分或删除对象的一部分。
12、倒角（CHAMFER）：CHA对两条直线进行倒角操作。
13、圆角（FILLET）：F为两条直线创建圆角。
三、标注命令快捷键1、线性标注（DIMLINEAR）：DLI测量水平或垂直距离。
2、对齐标注（DIMALIGNED）：DAL标注与指定方向平行的尺寸。
3、半径标注（DIMRADIUS）：DRA标注圆或圆弧的半径。
4、直径标注（DIMDIAMETER）：DDI 标注圆或圆弧的直径。
5、角度标注（DIMANGULAR）：DAN 标注两条直线之间的夹角。
CAD快捷键-CAD常用快捷键命令大全
CAD快捷键-CAD常用快捷键命令大全CAD 快捷键 CAD 常用快捷键命令大全在 CAD（计算机辅助设计）软件的使用中，快捷键命令是提高绘图效率的关键。
熟练掌握这些快捷键，可以让您在设计工作中事半功倍。
下面为大家详细介绍一下 CAD 中常用的快捷键命令。
一、绘图命令快捷键1、直线（LINE）：L这是绘制直线的快捷键，输入“L”后，按照提示指定起点和终点，即可快速绘制出一条直线。
2、圆（CIRCLE）：C按下“C”键，能轻松绘制圆形。
可以选择指定圆心和半径，或者通过其他方式来确定圆的大小和位置。
3、矩形（RECTANG）：REC需要绘制矩形时，输入“REC”，然后指定矩形的两个对角点，就能快速得到矩形图形。
4、多边形（POLYGON）：POL若要绘制正多边形，使用“POL”快捷键，接着输入边数和相关参数，就能完成多边形的绘制。
5、圆弧（ARC）：A使用“A”快捷键，可按照指定的方式绘制圆弧，如起点、端点、圆心等。
二、修改命令快捷键1、移动（MOVE）：M选中需要移动的对象，输入“M”，指定基点和位移点，即可将对象移动到新的位置。
2、复制（COPY）：CO/CP“CO”或“CP”都能执行复制操作，选择要复制的对象，指定基点和目标点，实现对象的复制。
3、旋转（ROTATE）：RO通过“RO”快捷键，选中对象并指定旋转基点，输入旋转角度，就能完成对象的旋转。
4、缩放（SCALE）：SC输入“SC”，选择要缩放的对象，指定基点，输入缩放比例因子，实现对象的缩放。
5、修剪（TRIM）：TR使用“TR”命令，选择作为修剪边界的对象，然后选择要修剪的对象部分，即可完成修剪操作。
6、延伸（EXTEND）：EX按下“EX”，选择作为延伸边界的对象，再选择要延伸的对象，将其延伸到边界。
三、标注命令快捷键1、线性标注（DIMLINEAR）：DLI“DLI”用于标注水平或垂直的线性尺寸。
2、对齐标注（DIMALIGNED）：DAL对于倾斜的对象，使用“DAL”进行对齐标注。
CAD中的尺寸标注快捷键命令
CAD中的尺寸标注快捷键命令在计算机辅助设计（CAD）软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地量取和标示图纸上的尺寸信息。
为了提高绘图效率，熟练掌握尺寸标注的快捷键命令是非常有必要的。
本文将介绍CAD中常用的尺寸标注快捷键命令，帮助读者更加高效地进行图纸标注。
1. 创建尺寸标注在CAD软件中，我们可以使用以下快捷键命令来创建尺寸标注：- DIMLINEAR：创建直线尺寸标注。
- DIMRADIUS：创建圆弧半径尺寸标注。
- DIMDIAMETER：创建圆直径尺寸标注。
- DIMANGULAR：创建角度尺寸标注。
通过按下相应的快捷键，我们可以快速创建不同类型的尺寸标注，方便我们在绘制图纸时进行尺寸标示。
2. 编辑尺寸标注在绘制图纸时，有时我们需要对已经创建的尺寸标注进行编辑，使其更加符合实际需求。
以下是一些常用的尺寸标注编辑快捷键命令：- DIMEDIT：打开尺寸标注编辑对话框，可以对尺寸标注的样式、文字内容等进行修改。
- DIMSCALE：用于调整尺寸标注的比例尺寸。
- DIMALIGNED：用于在已有的直线尺寸标注上添加参考线段。
通过这些快捷键命令，我们能够简化尺寸标注的编辑过程，提高工作效率。
3. 尺寸标注的管理在CAD软件中，我们还可以通过一些快捷键命令来管理尺寸标注。
下面是几个常用的尺寸标注管理快捷键命令：- DIMSTYLE：打开尺寸样式管理器，可以创建和修改尺寸样式，包括文字样式、箭头样式等。
- DIMCOLOR：用于调整尺寸标注的颜色。
- DIMSETUP：用于设置尺寸标注的默认样式和属性。
通过使用这些管理快捷键命令，我们可以更加灵活地控制和管理尺寸标注，提高图纸标注的准确性和一致性。
4. 其他尺寸标注相关快捷键除了上述提到的主要快捷键命令外，CAD软件还有一些其他与尺寸标注相关的快捷键命令，例如：- QDIM：快速创建多个对象的标注尺寸，提高效率。
- AMENDMENT：用于在已有的标注中添加修订信息。
cad中标注的快捷键
C A D比较简单且常用的命令如下：C *C IR C L E圆C O*C OP Y 复制M I*M IR R O R镜像R O *R O TA T E旋转L*L IN E线AR*A R RA Y 阵列B R *B RE A K打断D E D *D IM E D IT（编辑标注）M *M OV E移动S C *S C A L E缩放D D I标注直径D AN标注角度E*E RA S E删除T R*T R IM修剪D R A标注半径D L I线性标注F*F IL L E T倒圆角E X*E X TE ND延伸L E N直线拉长D AL对齐标注O *OF F S E T偏移C H A倒角X L*X L IN E射线X*E X P L OD E分解A A*A RE A面积P L*P L IN E多段线E X*E X TE ND延伸H*B HA TC H图案填充ML,*ML IN E多线P*P A N平移AL*A L IG N对齐P E*P E D IT多段线编辑S*S T RE TC H拉伸E D*D D E D IT不打散标注尺寸而直接标注（修改文本）T在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TE X T(D TE X T)MT当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等,(M T E X T)如果要全面一点的，如下：C AD快捷键一览创建三维阵列3A创建三维面3F在三维空间创建由直线段组成的多段线3P在二维和三维空间中将某对象与其他对象对齐AL加载Au t o L IS P、AD S和AR X应用程序AP创建圆弧A计算对象或定义区域的面积和周长A A创建按指定方式排列的多重对象拷贝AR执行外部数据库命令的管理功能A AD输出选择对象的链接信息AE X管理对象和外部数据库之间的链接AL I显示并编辑表数据并创建链接和选择集AR O从链接到文字选择集和图形选择集的行中创建选择集AS E 执行结构查询语言(S Q L)语句AS Q创建属性定义-AT改变不依赖于块定义的属性信息-AT E用图案填充封闭区域H或B H根据选定对象创建块定义-B用对话框定义块B用封闭区域创建面域或多段线B O（使用命令行）用封闭区域创建面域或多段线-B O部分删除对象或把对象分解为两部分B R给对象加倒角C H A修改现有对象的特性-C H根据圆心和直径或半径绘制圆C复制对象C O或C P创建属性定义AT编辑单个块的可变属性AT E修改对象的颜色、图层、线型和厚度C H设置新对象的颜色C OL编辑文字和属性定义E D显示夹点并设置颜色GR创建并修改标注样式D插入块或另一图形I控制现有对象的特性MO修改对象名称R E N设置绘图辅助工具R M设置对象选择模式S E管理已定义的用户坐标系U C选择预置用户坐标系U C P控制坐标和角度的显示格式及精度U N创建和恢复视图V设置三维观察方向V P创建对齐线性标注D AL或D I M AL I创建角度标注D AN或D I M AN G从前一个或选择的标注的第一尺寸界线处连续标注D B A或D I MB A S E创建圆和圆弧的圆心标记或中心线D C E从前一个或选择的标注的第二尺寸界线处连续标注D C O或D I MC ON T创建圆和圆弧的直径标注D D I或D I MD I A编辑标注D E D或D I ME D创建线性尺寸标注D L I或D I ML IN创建坐标点标注D OR或D I MOR D替换标注系统变量D OV或D I MOV E R创建圆和圆弧的半径尺寸标注D R A或D I MR AD在命令行创建和修改标注样式D S T或D IMS T Y移动和旋转标注文字D IMT E D测量两点之间的距离和角度D I将点对象或块沿对象的长度或周长等间隔排列D IV绘制填充的圆和环D O修改图像和其他对象的显示顺序D R打开鸟瞰视图窗口AV输入文字时在屏幕上显示D T定义平行投影或透视视图D V创建椭圆或椭圆弧E L从图形删除对象E将组合对象分解为对象组件X以其他文件格式保存对象E X P延伸对象到另一对象E X通过拉伸现有二维对象来创建三维实体E X T给对象加圆角F创建根据特性选择有关对象时用到的过滤器列表F I创建对象的命名选择集G使用命令行创建选择集-G用图案填充一块指定边界的区域-H修改现有的图案填充对象H E重生成三维模型时不显示隐藏线H I以多种格式向Au to C AD图形文件中插入图像I M使用命令行插入图像-I M控制选定图像的亮度、对比度和褪色度IAD向当前图形中定义并附着新的图像对象IA T为单个图像对象创建新剪切边界IC L向Au to C AD输入3D S/D X F/E P S/S AT/W MF等文件IMP 将命名块或图形插入到当前图形中-I插入链接或嵌入对象IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体IN F从两个或多个实体或面域的交集创建组合实体或面域IN管理图层L A在命令行上执行L A YE R命令-L A创建一条引出线将注释与一个几何特征相连L E或L E AD拉长对象L创建、加载和设置线型L T使用命令行创建、加载和设置线型-L T显示选定对象的数据库信息L I或L S设置线型比例因子L T S把某一对象的特性复制到其他若干对象MA将点对象或块按指定的间距放置ME创建对象的镜像副本MI创建多线ML在指定方向上按指定距离移动对象M从图纸空间切换到模型空间视口MS创建多行文字T或MT使用命令行创建多行文字-T创建浮动视口和打开现有的浮动视口MV创建对象的等距线，如同心圆、平行线和平行曲线O设置运行对象捕捉模式并修改靶框大小OS使用命令行设置运行对象捕捉模式并修改靶框大小-OS 移动显示在当前视口的图形P使用命令行移动视口-P插入剪贴板数据并控制数据格式P A编辑多段线和三维多边形网格P E创建二维多段线P L将图形打印到绘图仪、打印机或文件P L OT创建点对象P O创建用多段线表示的正多边形P OL自定义A u t o C AD系统参数的设置P R显示打印图形的效果P R E从模型空间视口切换到图纸空间P S删除数据库中未用的命名对象，例如块或图层P U退出Au t o C AD E X I T绘制矩形多段线R E C刷新显示当前视口R刷新显示所有视口R A重生成图形并刷新显示当前视口R E重新生成图形并刷新所有视口R E A从选择的一组现有对象中创建面域对象R E G修改对象名-R E N创建三维线框或实体模型的具有真实感的渲染图像R R 沿轴旋转二维对象以创建实体R E V绕基点旋转对象R O设置渲染系统配置R P R在X、Y和Z方向等比例放大或缩小对象S C从脚本文件执行一系列命令S C R用剖切平面和实体截交创建面域S E C列出系统变量并修改变量值S E T显示当前视口图形的着色图像S H A用平面剖切一组实体S L规定光标按指定的间距移动S N创建二维填充多边形S O检查图形中文字的拼写S P创建二次或三次样条曲线S P L编辑样条曲线对象S P E移动或拉伸对象S创建命名样式S T用差集创建组合面域或实体S U校准、配置、打开和关闭已安装的数字化仪T A设置当前三维实体的厚度T H控制对图纸空间的访问以及控制视口的行为T I创建形位公差标注T OL显示、隐藏和自定义工具栏T O创建圆环形实体T OR用其他对象定义的剪切边修剪对象T R通过并运算创建组合面域或实体U N I设置坐标和角度的显示格式和精度-U N保存和恢复已命名的视图-V设置图形的三维直观图的查看方向-V P将块对象写入新图形文件W创建三维实体使其倾斜面尖端沿X轴正向WE将一个外部参照附加到当前图形中X A将外部参照依赖符号绑定到图形X B使用命令行执行X B IN D W命令-X B定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面X C创建无限长的直线，称为参照线X L控制图形中的外部参照X R使用命令行执行X R E F命令-X R放大或缩小当前视口对象的外观尺寸Z3A *3DARRAY（三维阵列）3DO *3DORBIT（三维动态观察器）3F *3DFACE（三维面）3P *3DPOLY（三维多段线）A, *ARC（圆弧）ADC, *ADCENTER（设计中心）AA, *AREA（面积）AI_MOLC *将对象图层置为当前层AL, *ALIGN（对齐）AP, *APPLOAD（加载应用程序）AR, *ARRAY（阵列）-AR, *-ARRAY（通过命令行阵列）ATT, *ATTDEF（定义属性）-ATT, *-ATTDEF（通过命令行定义属性）ATE, *ATTEDIT（编辑属性）-ATE, *-ATTEDIT（通过命令行编辑属性）ATTE, *-ATTEDIT（通过命令行编辑属性）B, *BLOCK（定义块）-B, *-BLOCK（通过命令行定义块）BA, *-BATTMAN(块属性管理器)BH, *BHATCH（图案填充）BO, *BOUNDARY（边界创建）-BO, *-BOUNDARY（通过命令行创建边界）BR, *BREAK（打断）C, *CIRCLE（圆）CELTSCALE设置当前对象线型的比例CH, *PROPERTIES（对象特性管理器）-CH, *CHANGE（对象特性）CHA, *CHAMFER（倒角）CHK, *CHECKSTANDARDS（关联）CLAYER *设置当前图层COL, *COLOR（颜色）COLOUR, *COLOR（颜色）CO, *COPY（复制对象）CP, *COPY（复制对象）D, *DIMSTYLE（标注样式管理器）DAL, *DIMALIGNED（对齐标注）DAN, *DIMANGULAR（角度标注）DBA, *DIMBASELINE（基线标注）DBC, *DBCONNECT（数据库连接管理器）DC, *ADCENTER（设计中心）DCE, *DIMCENTER（圆心标记）DCENTER, *ADCENTER（设计中心）DCO, *DIMCONTINUE（连续标注）DDA, *DIMDISASSOCIATE（解除关联标注）DDI, *DIMDIAMETER（直径标注）DED, *DIMEDIT（编辑标注）DIMDEC(精度)DIMGAP(文字偏移)DIMASZ(箭头大小)DIMADEC(角度精度)DI, *DIST（距离）DIMLFAC (线性标注比例)DIV, *DIVIDE（等分）DLI, *DIMLINEAR（线性标注）DO, *DONUT（圆环）DOR, *DIMORDINATE（坐标标注）DOV, *DIMOVERRIDE（替代）DR, *DRAWORDER（显示顺序）DRA, *DIMRADIUS（半径标注）DRE, *DIMREASSOCIATE（重新关联标注）DS, *DSETTINGS（草图设置）DST, *DIMSTYLE（标注样式管理器）DT, *TEXT（单行文字）DV, *DVIEW（三维旋转）E, *ERASE（擦除）ED, *DDEDIT（编辑文字）EL, *ELLIPSE（椭圆）EX, *EXTEND（延伸）EXIT, *QUIT（退出）EXP, *EXPORT（输出）EXT, *EXTRUDE（拉伸）F, *FILLET（倒圆角）FI, *FILTER（对象选择过滤器）G, *GROUP（对象编组）-G, *-GROUP（通过命令行编组对象）GR, *DDGRIPS（选项）H, *BHATCH（图案填充）-H, *HATCH（通过命令行填充）HE, *HATCHEDIT（编辑图案填充）HI, *HIDE（消隐）HPSCALE *(默认填充比例)HPANG *（默认填充角度）I, *INSERT（插入块）INSUNITS 块插入单位-I, *-INSERT（通过命令行插入块）IAD, *IMAGEADJUST（调整图像）IAT, *IMAGEATTACH（插入光栅图像）ICL, *IMAGECLIP（剪裁图像）IM, *IMAGE（图像管理管理器）-IM, *-IMAGE（通过命令行管理图像）IMP, *IMPORT（输入文件）IN, *INTERSECT（交集）INF, *INTERFERE（干涉）IO, *INSERTOBJ（插入OLE对象）JPGOUT\BMPOUT 输出图片L, *LINE(线)LA, *LAYER（图层特性管理器）-LA, *-LAYER（通过命令行管理图层）LE、QL, *QLEADER（快速引线）LEN, *LENGTHEN（拉长）LI, *LIST（列表显示）LINEWEIGHT, *LWEIGHT（线宽设置）LO, *-LAYOUT（布局）LS, *LIST（列表显示）LT, *LINETYPE（线型管理器）-LT, *-LINETYPE（通过命令行管理线型）LTYPE, *LINETYPE（线型管理器）-LTYPE, *-LINETYPE（通过命令行管理线型）LTS, *LTSCALE（设置线型比例）LW, *LWEIGHT（线宽设置）M, *MOVE（移动对象）MA, *MATCHPROP（特性匹配）ME, *MEASURE（定距等分）MI, *MIRROR（镜像）ML, *MLINE（多线）MO, *PROPERTIES（特性工具栏）MS, *MSPACE（从图纸空间切换到模型空间）MT, *MTEXT（多行文本）MV, *MVIEW（创建并控制布局视口）MVSETUP, (视口设置)O, *OFFSET（偏移）OP, *OPTIONS（选项设置）ORBIT, *3DORBIT（三维动态观察器）OS, *OSNAP（对象捕捉）-OS, *-OSNAP（通过命令行捕捉）P, *PAN（平移）-P, *-PAN（通过命令行平移）PA, *PASTESPEC（选择性粘贴）PARTIALOPEN, *-PARTIALOPEN（加载图形）PE, *PEDIT（编辑多段线）PL, *PLINE（多段线）PO, *POINT（点）POL, *POLYGON（正多边形）PV, *PREVIEW(打印预览)PR, *PROPERTIES（特性）PRCLOSE, *PROPERTIESCLOSE（关闭特性工具栏）PROPS, *PROPERTIES（特性）PRE, *PREVIEW（打印预览）PRINT, *PLOT（打印）PS, *PSPACE（从模型空间切换到图纸空间）PTW, *PUBLISHTOWEB（网上发布）PU, *PURGE（清理）-PU, *-PURGE（通过命令行清理）R, *REDRAW（刷新）RA, *REDRAWALL（重画）RE, *REGEN（重生成）REA, *REGENALL（全部重生成）REC, *RECTANG（矩形）REG, *REGION（面域）REN, *RENAME（重命名对象）-REN, *-RENAME（通过命令行重命名对象）REV, *REVOLVE（实体旋转生成）RO, *ROTATE（旋转）RPR, *RPREF（渲染）RR, *RENDER（渲染配置）S, *STRETCH（拉伸）SC, *SCALE（缩放）SCR, *SCRIPT（运行脚本）SE, *DSETTINGS（草图设置）SEC, *SECTION（截面）SET, *SETVAR（设置变量）SHA, *SHADEMODE（着色）SL, *SLICE（剖切）SN, *SNAP（捕捉）SNAPANG(系统角度)SO, *SOLID（二维填充）SP, *SPELL（拼写检查）SPL, *SPLINE（样条曲线）SPE, *SPLINEDIT（编辑样条曲线）ST, *STYLE（文字样式）STA, *STANDARDS（配置标准）SU, *SUBTRACT（差集）T, *MTEXT（多行文本）-T, *-MTEXT（通过命令行输入多行文本）TA, *TABLET（数字化仪）TEXTFILL(文字填充或显示轮廓)TEXTSIZE（默认文字高度）TH, *THICKNESS（三维厚度）TI, *TILEMODE（在模型与布局间转换）TO, *TOOLBAR（自义工具栏）TOL, *TOLERANCE（公差）TOR, *TORUS（圆环体）TP, *TOOLPALETTES（工具选项板）TR, *TRIM（修剪）UC, *UCSMAN（UCS）UN, *UNITS（单位）-UN, *-UNITS（通过命令行设置单位）UNI, *UNION（并集）V, *VIEW（命名视图）-V, *-VIEW（通过命令行命名视图）VP, *DDVPOINT（视点预置）-VP, *VPOINT（通过命令行预置视点）W, *WBLOCK（存储块）-W, *-WBLOCK（通过命令行存储块）WE, *WEDGE（楔体）X, *EXPLODE（分解）XA, *XATTACH（插入）XB, *XBIND（外部参照绑定）-XB, *-XBIND（通过命令行绑定外部参照）XC, *XCLIP（剪裁外部参照）XL, *XLINE(构造线)XR, *XREF（外部参照管理器）-XR, *-XREF（通过命令行管理外部参照）Z, *ZOOM（缩放）ZOOMFACTOR（鼠标滚动速度）F1, *帮助F2，*列表显示F3，*对象捕捉开/关F4, *数字化仪开/关F5，*等轴测平面转换F6，*坐标开/关F7，*栅格开/关F8，*正交开/关F9，*捕捉开/关F10，*极轴开/关F11，*对象追踪开/关Ctrl+1, *特性Ctrl+2, *设计中心Ctrl+3，*工具选项板Ctrl+6, *数据库连接管理器Ctrl+a, *全选Ctrl+b, *捕捉开/关Ctrl+c, *复制Ctrl+d, *坐标开/关Ctrl+e, *等轴测平面转换Ctrl+f，*对象捕捉开/关Ctrl+g，*栅格开/关Ctrl+h, *设置变量Ctrl+j, *设置变量Ctrl+k, *超链接Ctrl+l, *正交开/关Ctrl+M, *超链接Ctrl+N, *新建Ctrl+O, *打开Ctrl+P, *打印Ctrl+S, *保存Ctrl+T, *数字化仪开/关Ctrl+U，*极轴开/关Ctrl+V，*粘贴Ctrl+W，*对象追踪开/关Ctrl+X，*剪切Ctrl+Z，*放弃Ctrl+Tab，*窗口切换Page Up，*恢复（向前）Page Down，*恢复（向后）Delete，*删除Alt+F4, *退出Alt+F6, *VB编辑器Alt+F8, *宏Alt+F10, *极轴开/关Alt+F11, *VB编辑器Alt+D, *绘图菜单Alt+E, *编辑菜单Alt+F, *文件菜单Alt+H, *帮助菜单Alt+I, *插入菜单Alt+M, *修改菜单Alt+N, *标注菜单Alt+O, *格式菜单Alt+T, *工具菜单Alt+V, *视图菜单Alt+W, *窗口菜单Alt+X, *Express菜单。
CAD常用快捷键一览表及使用技巧汇总指南大全
CAD常用快捷键一览表及使用技巧汇总指南大全CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种广泛应用于工程、建筑和制造业的设计软件。
在CAD软件中，快捷键是提高工作效率和操作速度的重要工具。
本文将为大家介绍CAD常用快捷键一览表，并提供使用技巧汇总指南，帮助大家更好地了解和使用CAD软件。
一、CAD常用快捷键一览表以下是CAD常用的快捷键一览表，可以根据需要进行记忆和使用：1. 常规快捷键：- Ctrl + N：新建文件- Ctrl + O：打开文件- Ctrl + S：保存文件- Ctrl + Z：撤销上一步操作- Ctrl + Y：重做上一步操作- Ctrl + X：剪切选中对象- Ctrl + C：复制选中对象- Ctrl + V：粘贴剪贴板内容- Ctrl + A：选择所有对象- Ctrl + F：查找2. 绘图和编辑快捷键：- L：绘制直线- C：绘制圆- R：绘制矩形- P：绘制多边形- E：编辑对象- M：移动对象- R：旋转对象- S：缩放对象- ST：拉伸对象- A：阵列对象3. 视图和显示快捷键：- Z：实体缩放- P：平移视图- SW：等比例缩放视图- D：设置视图样式- H：隐藏选中对象- F：全屏显示- V：视觉风格4. 尺寸和标注快捷键：- DI：绘制直径标注- RA：绘制半径标注- P：绘制坐标标注- L：绘制直线标注- A：绘制角度标注- T：绘制文本注释5. 实体选择和修改快捷键：- E：选择按单个选择- S：选择按组选择- P：选择按多边形选择- M：选择按多边形修改- E：擦除选中对象请注意，不同版本的CAD软件可能存在快捷键设置差异。
以上仅列举了一些常用快捷键，具体使用可根据实际情况进行调整和修改。
二、CAD使用技巧汇总指南除了快捷键，下面还将为大家提供一些CAD使用技巧，帮助大家更好地应用CAD软件：1. 学习基本操作：CAD软件功能繁多，首先需要学习基本操作，包括绘制线段、绘制多边形、编辑对象等。
cad快捷键命令大全
cad快捷键命令大全L—直线C—圆REC—矩形O—便移M—移动CO—复制RO—旋转T—文字TR—减切PL—多段线E—删除MA—匹配U—返回P—图纸移动Z—缩放MO—属性LI—面积统计S—拉升SC—比例缩放X—扎开AIT+O+C--颜色（以下省AIT+O）+N-线型+L--图层+W--线宽+S--文字样式+D--表注样式+Y--打印样式+P--点样式+M--多线样式+V--单位样式+T--厚度+A--圆形界线+R--重命名绘图用（直接命令）：OT--单行文字T --多行文字B --创建块（重）I --插入块（重）A --弧线MI--镜像M --移动（关于这个命令还是试试吧）SC--比例LEN--拉伸（重）F1~F11的作用：F1---帮助F2---文本窗口F3---对象捕捉F4--F5---等轴测平面F6---坐标F7---栅格F8---正交F9---捕捉F10--极轴追踪F11--对象追踪金属：100/20/50，反光100AutoCAD2002快捷键3A---使用物成3D阵列3DO---旋转空间视角3F---创建3F面3P---指定多线段的起点A---圆弧AA---计算机面积和周长AL---对齐AR---阵列ATT---属性定义ATE---块属性B---定义块BH---定义图案填充BO---创建边界BR---打断C---圆CH---修改物体特性CHA---倒直角COL---颜色CO---复制D---标注设置DAL---标注DAN---角度标注DBA---圆弧标注DCE---圆心标记DCO---连续标注DDI---测量圆和圆弧直径DO---同心圆环DOV---修改标注变量DRA---标注半径DIV---等分DI---测量DT---输入文本DV---相机调整E---删除ED---修改文本EL---椭圆EXP---输出数据EXT---拉伸F---倒圆角FI---选择过滤器G---对象编组GR---选项H---填充HE---关联填充I---插入图元IMP---输入文件IN-布尔运算合集IO-插入文档程序L---线LA---图层编辑LE---文字注释LEN---修改对象长度等数值LI---对象特性显示LO---布局选项LS---命令历史纪录LTC---线型设置LWC---线宽设置LTS---新线形比例因子MC---移动MT---文本OS---捕捉设置O---偏移OP---选项ORBIT---旋转P---平移Pl---连续线Po---点Pol---多边形PR---选项PRE---页视图面PRINT---打印PU---清理PE---修改多段线REA---重画REN---重命名REC---矩形REV---旋转成三维面RO---旋转物体S---拉伸SCL---缩放SCR---脚本文件SEC---切实体SHA---着色SL---切面SN---指定捕捉间距SP---拼写检查SPL---样条曲线SI---文字样式SU---布尔运算TO---自定义工具栏TOR---三维圆环TR---修剪UC---用户声标UNI---合并三维体V---视图VP---视点设置W---编写块X---分解XA---样参照文件XB---外部参照锁定XC---剪裁XL---参考线XR---外部参照管理Z---缩放1,绘制线LINE L 构造线xline XL多线mline ML 多段线pline PL正多边形polygon POL矩形rectang REC 圆弧rc A圆circle C 样条曲线spline SPL椭圆ellipse EL 插入块insert I创建块block B 图案填充bhatch BH; H 多行文字mtext MT2,修改删除erase E 复制对象copy CO镜像mirror MI 偏移offset O阵列array AR 移动move M旋转rotate RO 缩放scale SC拉伸stretch S 修剪trim TR延伸extend EX 打断于点break BR打断break BR 倒角chamfer CHA圆角fillet F 分解explode X特性匹配matchprop MA 放弃CTRL+Z U实时平移pan P 实时缩放zoom Z特性CTRL+1;CH 放弃U CTRL+Z清除DEL3、标注及其设置标注样式管理器DIMSTYLE D,DST创建坐标点标注DIMORDINATE DOR创建线性尺寸标注DIMLINEAR DLI创建圆或圆弧的中心线或圆心标记DIMCENTER DCE 创建对齐线性标注（斜向）DIMALIGNED DAL创建圆和圆弧的直径标注DIMDIAMETER DDI创建圆和圆弧的半径标注DIMRADIUS DRA 创建角度标注DIMANGULAR DAN创建形位公差标注TOLERANCE TOL4,其它F1 帮助F2 文本窗口F3 对象捕捉F4 数字化仪F5 等轴测平面F6 坐标F7 栅格F8 正交F9 捕捉F10 极轴F11 对象捕捉追踪CTRL+N 新建CTRL+O 打开CTRL+C关闭CTRL+S保存CTRL+A另存为CTRL+V打印预览CTRL+P 打印CTRL+D 发送公文写作公文写作是指根据公务活动的客观现实和需求，运用科学的逻辑思路和写作手法完成公文的撰写。
CAD中标注快捷键大全
CAD中标注的快捷键大全1、绘图命令L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧) DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）2、修改命令CO, *COPY（复制） MI, *MIRROR（镜像） AR, *ARRAY （阵列） O, *OFFSET（偏移）RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *ERASE （删除） X, *EXPLODE（分解）TR, *TRIM（修剪） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放） BR, *BREAK（打断） CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本）3、视窗缩放P, *PAN（平移） Z＋空格＋空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z＋E, *显示全图4、尺寸标注DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注） DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注变量)5、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”） PO, *POINT（点） CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式） COL, *COLOR（设置颜色）LA, *LAYER（图层操作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性） BO, *BOUNDARY（边界创建） AL, *ALIGN （对齐）5.16 EXIT, *QUIT（退出） EXP, *EXPORT （输出其它格式文件） IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE （清除垃圾）R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP （捕捉栅格）DS, *DSETTINGS（设置极轴追踪） OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA （面积）DI, *DIST（距离） LI, *LIST（显示图形数据信息）ddptype 点样式图形单方向比例变化操作1、首先要使用block命令（快捷键B）把这个图形定义成图块，然后使用insert命令（快捷键I）插入这个图块，在插入的时候会有一个对话框出现，里面可以指定x和y 方向不同的比例因子。
CAD中用于创建和编辑尺寸标注的快捷键命令有哪些
CAD中用于创建和编辑尺寸标注的快捷键命令有哪些尺寸标注是CAD软件中非常重要的功能之一，它能够方便地显示和记录图纸上物体的大小和位置。
为了提高效率和准确性，CAD软件通常提供了一些快捷键命令来创建和编辑尺寸标注。
在本文中，我们将介绍一些常用的CAD快捷键命令，帮助您更好地使用CAD软件进行尺寸标注。
一、创建尺寸标注的快捷键命令1. DIMLINEAR（DIML）：这个命令用于创建直线尺寸标注。
通过选择两个对象或指定两个点，CAD软件将在这两个点之间创建一条直线，并显示它们之间的距离。
2. DIMRADIUS（DIMR）：这个命令用于创建半径尺寸标注。
通过选择一个圆或弧，CAD软件将在其上创建半径尺寸标注，显示其半径大小。
3. DIMDIAMETER（DIMD）：这个命令用于创建直径尺寸标注。
通过选择一个圆或弧，CAD软件将在其上创建直径尺寸标注，显示其直径大小。
4. DIMANGULAR（DIMA）：这个命令用于创建角度尺寸标注。
通过选择两条线或边，CAD软件将在它们之间创建一个角度尺寸标注，显示它们之间的夹角。
5. DIMBASELINE（DIMB）：这个命令用于创建基线尺寸标注。
通过选择两个对象或指定两个点，CAD软件将在这两个点之间创建一条基线，并在其上显示其他尺寸标注。
二、编辑尺寸标注的快捷键命令1. DIMEDIT（DDEDIT）：这个命令用于编辑尺寸标注。
通过选择尺寸标注，CAD软件将打开一个编辑界面，允许您修改标注的文本、线类型、箭头样式等属性。
2. DIMSCALE（DIMSC）：这个命令用于调整尺寸标注的比例。
通过选择要调整比例的尺寸标注，CAD软件将允许您按照指定的比例因子来缩放标注的大小。
3. DIMSTYLE（DIMST）：这个命令用于设置尺寸标注的样式。
通过调用 DIMSTYLE 命令，CAD软件将打开一个设置界面，允许您定义标注的文本样式、标注线样式、箭头样式等属性。
CAD常用快捷键一览表
CAD常用快捷键一览表AutoCAD是一款常用的计算机辅助设计软件，广泛应用于建筑、机械、工程等领域。
为了提高工作效率，掌握CAD的常用快捷键是非常重要的。
本文将为您提供CAD常用快捷键一览表，助您快速熟悉和运用这些快捷键，提升工作效率。
1.选择命令- 单独选择对象：使用鼠标左键单击- 连续选择对象：使用鼠标左键拖动- 快速选择特定类型对象：输入“F”，按照相应选项进行选择2.编辑命令- 撤销上一步操作：输入“U”或“撤销”- 重做上一步撤销的操作：输入“R”或“恢复”- 复制对象：输入“COPY”或“CO”- 移动对象：输入“MOVE”或“MO”3.绘图命令- 直线绘制：输入“LINE”或“L”- 矩形绘制：输入“RECTANG”或“REC”- 圆形绘制：输入“CIRCLE”或“C”- 多边形绘制：输入“POLYGON”或“POLY”- 弧线绘制：输入“ARC”4.修改命令- 删除对象：输入“ERASE”或“E”- 倾斜对象：输入“ROTATE”或“RO”- 缩放对象：输入“SCALE”或“SC”- 镜像对象：输入“MIRROR”或“MI”5.标注命令- 线性尺寸标注：输入“DIMLINEAR”或“DIML”- 半径尺寸标注：输入“DIMRADIUS”或“DIMR”- 直径尺寸标注：输入“DIMDIAMETER”或“DIMD”- 角度尺寸标注：输入“DIMANGLE”或“DIMA”6.查看命令- 前后视图切换：输入“VPORTS”或“V”- 缩放视图：输入“ZOOM”- 平移视图：输入“PAN”7.图层管理命令- 新建图层：输入“LAYER”或“LA”- 删除图层：输入“LAYDEL”- 冻结图层：输入“LAYOFF”- 解冻图层：输入“LAYON”8.其他常用命令- 保存文件：输入“SAVE”或“S”- 打开文件：输入“OPEN”或“O”- 关闭文件：输入“CLOSE”- 退出CAD：输入“EXIT”以上仅是CAD常用快捷键的一部分，掌握这些快捷键可以帮助您更高效地操作AutoCAD。
CAD标注快捷键和常用快捷键
CAD 快捷键:CAD标注快捷键和常用快捷键中华IT学院加入收藏【大中小】[ 2009-12-19 ]尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）CAD快捷键一、快捷命令的命名规律1、快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。
比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。
在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCA D的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。
2、另外一类的快捷命令通常是由“Ctr l键＋一个字母”组成的，或者用功能键F1~F8来定义。
比如Ctrl键＋“N”，Ctrl键＋“O”，Ctrl键＋“S”，Ctrl键＋“P”分别表示新建、打开、保存、打印文件；F3表示“对象捕捉”。
3、如果有的命令第一个字母都相同的话，那么常用的命令取第一个字母，其它命令可用前面两个或三个字母表示。
比如“R”表示Redraw，“RA”表示Redrawall；比如“L”表示Line，“LT”表示LineType，“LTS”表示LTScale。
常用的CAD标注快捷键有哪些？CAD标注快捷键命令汇总
常⽤的CAD标注快捷键有哪些？CAD标注快捷键命令汇总想要提⾼设计效率，那么就⼀定要熟练掌握这些常⽤的使⽤。
可是那么多CAD快捷键命令，记不全怎么办呢？下⾯⼩编就先来给⼤家介绍⼀下浩⾠CAD制图软件中CAD快捷键命令⼤全之CAD标注快捷键命令吧！CAD标注快捷键命令汇总：线性标注—DLI（DIMLINEAR）⼯具栏：标注⼯具栏—线性；菜单项：标注—线性；命令输⼊：DIMLINEAR；功能说明：创建线性标注。
对齐标注—DAL（DIMALIGNED）⼯具栏：标注⼯具栏—对齐标注；菜单项：标注—对齐；命令输⼊：DIMALIGNED；功能说明：创建对齐线性标注。
半径标注—DRA（DIMRADIUS）⼯具栏：标注⼯具栏—半径；菜单项：标注—半径；命令输⼊：DIMRADIUS；功能说明：创建圆或圆弧的半径标注。
直径标注—DDI（DIMDIAMETER）⼯具栏：标注⼯具栏—直径；菜单项：标注—直径；命令输⼊：DIMDIAMETER；功能说明：测量圆、弧的直径，可将直径线以任何⾓度放在圆或弧的内外。
⾓度标注—DAN（DIMANGULAR）⼯具栏：标注⼯具栏—⾓度标注；菜单项：标注—⾓度；命令输⼊：DIMANGULAR；功能说明：创建⾓度标注。
中⼼标注—DCE（DIMCENTER）⼯具栏：标注⼯具栏—圆⼼标记；菜单项：标注—圆⼼标记；命令输⼊：DIMCENTER；功能说明：将记号置于圆、圆弧的中⼼，⽆标记⽂字。
点标注—DOR（DIMORDINATE）⼯具栏：标注⼯具栏—坐标；菜单项：标注—坐标；命令输⼊：DIMORDINATE；功能说明：创建坐标点标注。
标注形位公差—TOL（TOLERANCE）⼯具栏：标注—公差；菜单：标注—公差；命令输⼊：TOLERANCE；功能说明：显⽰“⼏何公差”对话框快速引出标注—LE（QLEADER）⼯具栏：标注—快速引线；命令输⼊：QLEADER；功能说明：创建引线和引线注释。
基线标注—DBA（DIMBASELINE）⼯具栏：标注⼯具栏—基线；菜单项：标注—基线；命令输⼊：DIMBASELINE；功能说明：连接上⼀个标注，以继续建⽴线型、⾓度或坐标的标注。
CAD中标注的快捷键大全
5、对象特性
5.1 ADC, *ADCENTER（设计中心“Ctrl＋2”） 5.2 PO, *POINT（点） 5.3 CH, MO *PROPERTIES(修改特性“Ctrl＋1”)
5.4 MA, *MATCHPROP（属性匹配） 5.5 ST, *STYLE（文字样式） 5.6 COL, *COLOR（设置颜色）
C: 画圆
D: 尺寸资源管理器
E: 删除
F: 倒圆角
G: 对相组合
H: 填充
I: 插入
S: 拉伸
T: 文本输入
W: 定义块并保存到硬盘中
L: 直线
M: 移动
X: 炸开
V: 设置当前坐标
U: 恢复上一次操做
【CTRL】＋G *GRID（栅格） 【CTRL】＋L *ORTHO（正交） 【CTRL】＋W *（对象追踪） 【CTRL】＋U *（极轴）
（三）常用功能键
【F1】 *HELP（帮助） 【F2】 *（文本窗口） 【F3】 *OSNAP（对象捕捉） 【F7】 *GRIP（栅格） 【F8】 *ORTHO（正交）
1.12 REG, *REGION（面域）
1.13 MT, *MTEXT（多行文本）
1.14 T, *MTEXT（多行文本）
1.15 B, *BLOCK（块定义）
1.16 I, *INSERT（插入块）
1.17 W, *WBLOCK（定义块文件）
确认图形输出比例：文字绘制高度=文字输出高度＊图形输出比例的倒数；图形输出比例=输出图幅的宽度/图幅的长度。例如：按1：1的比例绘制一图幅为A0的图形，按A1的图幅输出时，则图形的输出比例为：841与1189的比约为0.71，则绘制文字时其高度值应扩大为1/0.71=1.41倍才能保证我们想要的输出高度。对于已经绘制好的文字，可以用Scale命令来修改其比例。同理，绘制图线的宽度也应该考虑这点，其给定宽度等于输出宽度乘以其比例的倒数。
CAD标注快捷键有哪些？CAD标注快捷键命令大全！
CAD标注快捷键有哪些？CAD标注快捷键命令⼤全！设计过程中，为了能更清楚地表达出图纸中的图形尺⼨、⾓度、⽤料等细节，⼀般会将其标注在图纸中。
那么你知道命令有哪些吗？下⾯，⼩编给⼤家整理了浩⾠CAD软件中CAD标注快捷键命令⼤全，有需要的⼩伙伴抓紧收藏起来吧！CAD标注快捷键命令⼤全：1. 快速标注-QDIMCAD快速标注快捷键命令为：QDIM，主要⽤于从选定对象中快速创建⼀组标注。
2. 线性标注-DLICAD线性标注命令为：DIMLINEAR，快捷键：DLI；主要⽤于创建线性标注。
3. 对齐标注-DALCAD对齐标注命令为：DIMALIGNED，快捷键：DAL；主要⽤于创建对齐线性标注。
4. 半径标注-DRACAD半径标注命令为：DIMRADIUS，快捷键：DRA；主要⽤于创建圆或圆弧的半径标注。
5. 直径标注-DDICAD直径标注命令为：DIMDIAMETER，快捷键：DDI；主要⽤于创建圆、圆弧的直径标注，可将直径线以任何⾓度放在圆或圆弧的内外。
6. ⾓度标注-DANCAD⾓度标注命令为：DIMANGULAR，快捷键：DAN；主要⽤于创建⾓度标注。
7. 圆⼼标注-DCECAD圆⼼标注命令为：DIMCENTER，快捷键：DCE；主要⽤于创建圆和圆弧的圆⼼标记或中⼼线。
8. 坐标标注-DORCAD坐标标注命令为：DIMORDINATE，快捷键：DOR；主要⽤于创建坐标标注。
9. 弧长标注-DARCAD弧长标注命令为：DIMARC，快捷键：DAR；主要⽤于创建弧长标注。
10. 半径折弯标注-DJOCAD半径折弯标注命令为：DIMJOGGED，快捷键：DJO；主要⽤于对半径较⼤的圆或圆弧创建折弯标注。
如果圆或圆弧的圆⼼在当前布局中⽆法显⽰到实际位置，⽤户可以使⽤折弯标注，可以将替代圆⼼放到⼀个合适的位置。
11. 快速引出标注-LECAD快速引出标注命令为：QLEADER，快捷键：LE；主要⽤于创建引线和引线注释。
cad怎么标注长度
cad怎么标注长度
CAD可以标注许多尺寸，那么大家知道cad怎么标注长度吗?下面是店铺整理的方法，希望能给大家解答。
cad标注长度的方法一：
使用标注快捷键进行标注。
快捷命令：DLI。
cad标注长度的方法二：
Alt+N打开标注菜单(如图所示)，选择需要的标注类型。
cad标注的常用快捷键
1. 线性标注;
快捷键：DLI
功能：标注水平，垂直线性尺寸
2. 对齐标注;
快捷键：DAL
功能：标注倾斜线性尺寸
3. 半径标注;
快捷键：DRA
功能：标注半径尺寸
4. 直径标注;
快捷键：DDI
功能：标注直径尺寸
5. 角度标注;
快捷键：DAN
功能：标注角度尺寸
6. 快速标注;
快捷键：QDIM
功能：以快速形式标注尺寸
7. 基线标注;
快捷键：DBA
功能：以基线形式标注尺寸
9. 引导标注;
快捷键：LE
功能：标注说明文本(s的设置)
10. 中心标注;
快捷键：DCE
功能：标注圆心位置
11. 标注编辑;
快捷键：DED
功能：用新文字替换，旋转现有标注文字，将文字移动到新位置12. 标文编辑;
快捷键：DIMEDIT
功能：改变标注文字沿标注线的位置和角度
13. 标注样式;
快捷键：D
功能：标注类型更新。
