双电源开关怎么接
转换开关接线方法
转换开关接线方法
转换开关的接线方法取决于它的类型和功能。
1. 单极转换开关
单极转换开关通常有三个引脚，一个为公共端（COM），一个为正常开通路端（NC），一个为正常闭通路端（NO）。
接线方法如下：
- 把电源的正极接到COM端；
- 把负载的两个端口分别连接到NO和NC端。
如此一来，当开关处于初始状态时，负载会和电源相连，电路通路；当开关转换到另一个状态时，负载就会和地线相连，电路中断。
2. 双极转换开关
双极转换开关有六个引脚，分别被标为C1，C2，NO1，NO2，NC1，NC2。
接线方法如下：
- 把电源的正极接到C1端；
- 把负载的两个端口分别连接到NO1和NC1端；
- 把地线接到C2、NO2和NC2端的其中一个。
当开关处于初始状态时，负载和电源相连，电路通路；当开关转换到另一个状态时，负载就会和地线相连，电路中断。
3. 三极转换开关
三极转换开关有九个引脚，分别被标为C1、C2、C3、NO1、NO2、NO3、NC1、NC2和NC3。
接线方法如下：
- 把电源的正极接到C1端；
- 把负载的三个端口分别连接到NO1、NO2和NO3端；
- 把地线接到C3端；
- 把NC1和NC2端接到需要控制的器件上。
当开关处于初始状态时，NO1、NO2、NO3和电源相连，电路通路；当开关转换到另一个状态时，NO1、NO2、NO3就会和地线相连，电路中断。
开关电源接线方法
开关电源接线方法开关电源是电子设备中非常重要的一个部件，它能够将交流电转换为直流电，为设备的正常运行提供稳定的电源。
因此，正确的接线方法对于设备的安全运行至关重要。
接下来，我将为大家介绍一些常见的开关电源接线方法。
首先，我们需要了解一些基本的电源接线知识。
在接线之前，一定要确保电源已经断开，以免发生触电事故。
另外，要根据设备的功率和电压要求选择合适的开关电源，并且要确保电源的输入和输出端子清晰明了，以免接线错误导致设备损坏。
接下来，我们来介绍一种常见的开关电源接线方法，即并联接线方法。
在这种方法中，我们需要将交流电源的火线和零线分别接入开关电源的输入端子，然后将开关电源的输出端子与设备的负载进行连接。
这种接线方法适用于一些对电源稳定性要求较高的设备，能够有效地提供稳定的电源输出。
除了并联接线方法，还有一种常见的接线方法是串联接线方法。
在这种方法中，我们需要将交流电源的火线接入开关电源的输入端子，然后将开关电源的输出端子与设备的负载进行连接，同时将设备的零线接入交流电源的零线。
这种接线方法适用于一些对电源稳定性要求不是特别高的设备，能够简单地实现电源的转换功能。
除了这两种常见的接线方法，还有一些特殊的接线方法，比如双路供电接线方法、备用电源接线方法等，这些方法都是根据设备的特殊需求而设计的。
在实际应用中，我们需要根据设备的具体要求选择合适的接线方法，并且要严格按照设备说明书上的接线图进行接线，以确保设备的安全运行。
总的来说，正确的开关电源接线方法对于设备的安全运行至关重要。
在接线之前，一定要仔细阅读设备的说明书，了解设备的电源要求，并严格按照接线图进行接线。
只有这样，我们才能够确保设备能够稳定、安全地运行，为我们的生活和工作提供便利。
希望以上内容对大家有所帮助，谢谢阅读！。
开关电源接线方法
开关电源接线方法开关电源是电子设备中常见的一种电源类型，它能够在电路中实现开关控制，为设备提供稳定的电力支持。
在实际的电路连接过程中，正确的接线方法对于设备的正常运行至关重要。
因此，本文将介绍开关电源的接线方法，帮助读者正确、安全地完成电源接线。
首先，我们需要准备好接线所需的工具和材料，包括开关电源、导线、绝缘套管、螺丝刀等。
在进行接线之前，务必确认电源已经断开，并采取必要的安全措施，确保自身和设备的安全。
接下来，我们需要根据电源的输入和输出端子进行正确的连接。
通常情况下，开关电源会标有输入端和输出端的标识，输入端一般为交流电源输入，而输出端则为直流电源输出。
在接线时，务必将输入端与交流电源连接，输出端与设备负载连接。
同时，需要注意接线的极性，确保正负极连接正确，避免反接导致设备损坏。
在进行接线时，需要注意导线的选择和连接质量。
导线应选择符合电流负载要求的规格，且质量良好，保证电流传输的稳定性和安全性。
在连接过程中，需要将导线端子剥离一定长度，确保良好的接触，并使用绝缘套管进行绝缘保护，避免短路和触电风险。
此外，对于一些特殊的开关电源，如有过载保护、短路保护等功能的电源，需要按照其说明书上的要求进行接线。
在接线完成后，务必进行电源的功能测试，确保电源正常工作，并注意观察是否有异常现象出现。
总之，正确的开关电源接线方法对于设备的安全运行至关重要。
在进行接线时，务必仔细阅读电源的说明书，按照要求进行正确的接线操作。
同时，在接线过程中，要注意安全防护措施，确保自身和设备的安全。
希望本文能够帮助读者正确、安全地完成开关电源的接线工作。

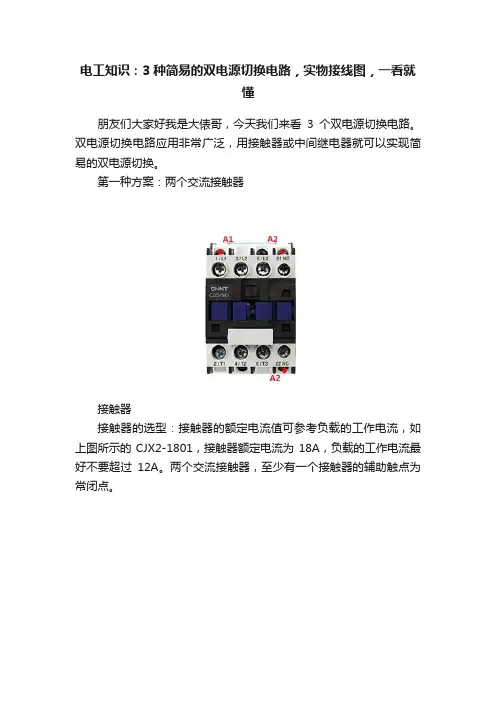

电工知识：3种简易的双电源切换电路，实物接线图，一看就懂
电工知识：3种简易的双电源切换电路，实物接线图，一看就懂朋友们大家好我是大俵哥，今天我们来看3个双电源切换电路。
双电源切换电路应用非常广泛，用接触器或中间继电器就可以实现简易的双电源切换。
第一种方案：两个交流接触器接触器接触器的选型：接触器的额定电流值可参考负载的工作电流，如上图所示的CJX2-1801，接触器额定电流为18A，负载的工作电流最好不要超过12A。
两个交流接触器，至少有一个接触器的辅助触点为常闭点。
实物图工作原理：两个断路器处于合闸状态，主电源断电时，主接触器的常闭触点复位，备用接触器线圈得电，备用电源供电。
主电源来电时，主接触器吸合，常闭触点断开，备用接触器线圈失电。
第二种方案：两个接触器一个中间继电器中间继电器接线图普通的8脚中间继电器即可，线圈电压为AC220。
原理图原理分析：主电源供电时，中间继电器K1线圈得电，K1的常开点闭合，交流接触器KM2线圈得电，K1的常闭触点断开，KM1线圈无法工作。
当主电源断电时，K1的常开点复位接触器KM2线圈失电，K1常闭触点复位接触器KM1线圈得电，备用电源供电。
实物接线第三种方案：一个中间继电器（仅供参考--不推荐）原理图原理分析：如果负载功率很小，一个中间继电器也可以实现双电源切换，中间继电器工作时，两组常开触点闭合，A路电源供电。
中间继电器失电时，两组常闭触点复位，B路电源供电。
总结：这三种都是最简易的双电源切换，实际应用中有一丝安全隐患，而且切换时有明显的时间差。
如果控制的是照明电路，基本上问题不大，如果控制大功率电器或者是精密仪器，是达不到要求的。
100多个实物接线图，为初学者打开一扇门。
PC级双电源接线图
常用 I
RDH5D-100II型 接线图 90*65(mm)
双分 0
备用 II
远控与强置0 301 302 303 304 305 306
301与306发电信号
HL1为常用电源电源指示; HL2为备用电源电源指示; HD1为常用电源合闸指示; HD2为备用电源合闸指示; FU1-FU2为保险丝:
201 202 203 204 205 206 隔离型双电源接线端子编号
常用电源进线端 AC230V A N
发电机起动信号接线图 CB级双电源通用。
1 3 5 7
2 4 6 8
交流中间继电器
1 0 1 102
发电机起动信号
翡嫦翠烂编制
常用电源 备用电源 AC230V AC230V
自动控制接线图
全自动短接

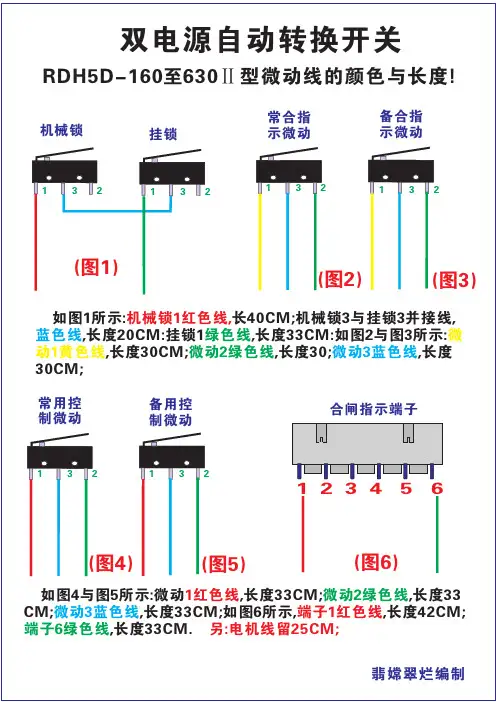

双电源自动转换开关
RDH5D-160至630Ⅱ 型微动线的颜色与长度!
机械锁 挂锁 常合指 示微动 备合指 示微动
1
3
2
1
3
2
1
3
2
1
3
2
(图1)
(图2)
(图3)
如图1所示:机械锁1红色线,长40CM;机械锁3与挂锁3并接线, 蓝色线,长度20CM:挂锁1绿色线,长度33CM:如图2与图3所示:微 动1黄色线,长度30CM;微动2绿色线,长度30;微动3蓝色线,长度 30CM;
301与306发电信号 发电信号 301与306
HL1为常用电源电源指示; HL2为备用电源电源指示; HD1为常用电源合闸指示; HD2为备用电源合闸指示; FU1-FU2为保险丝:
双电源多回路组合开关安全技术操作规程范本（四篇）
双电源多回路组合开关安全技术操作规程范本一、目的与适用范围本规程旨在确保双电源多回路组合开关的安全使用，适用于该类设备的操作人员。
二、定义1. 双电源多回路组合开关：指具备两个独立电源输入和多个回路控制功能的开关设备。
三、操作前准备1. 检查电源输入是否正常；2. 检查设备是否处于停电状态；3. 检查所有回路是否已关闭；4. 确保操作人员已经接受相关的安全培训；5. 确定操作人员已理解并熟悉设备的工作原理和相关流程。
四、操作步骤1. 打开电源输入开关，并确保设备接通了正确的电源输入；2. 按照指定的程序，打开所需的回路开关；3. 确保设备工作正常，并定期检查设备状态；4. 如需切换电源输入，先关闭电源输入开关，再按照步骤1重新接通电源输入；5. 如需关闭回路，按照指定的程序关闭回路开关；6. 在操作过程中，禁止同时操作多个回路开关；7. 定期检查设备的接地线是否正常连接；8. 定期清洁设备，确保设备表面无积尘或其他杂物。
五、操作注意事项1. 严禁将设备用于超过其额定负荷的电流；2. 操作时应佩戴绝缘手套，确保人身安全；3. 禁止在设备开关未关闭的情况下进行维修或清洁；4. 禁止随意改变设备的接线或内部结构；5. 禁止在设备上堆放杂物或遮挡通风口；6. 发现设备故障或异常情况时，应立即停止使用并报修。
六、紧急故障处理1. 遇到设备发生故障或异常时，应立即切断电源输入；2. 离开现场后，应立即报告维修人员进行处理。
七、安全培训和定期检查1. 所有使用该设备的操作人员应定期接受相关的安全培训；2. 由安全管理人员定期检查设备的工作状态和安全使用情况；3. 发现问题后应及时做出整改。
八、附则1. 操作人员应按照本规程进行操作，任何未经授权或不符合规程要求的操作都可能导致事故发生；2. 本规程的解释权归公司所有。
- 完 -双电源多回路组合开关安全技术操作规程范本（二）双电源多回路组合开关是一种用于电力系统中的关键设备，其操作安全技术非常重要。
开关电源接线方法
开关电源接线方法在进行开关电源接线时，我们需要注意一些重要的步骤和注意事项，以确保接线的安全和正确性。
下面将详细介绍开关电源接线的方法和注意事项。
首先，我们需要准备好接线所需的工具和材料，包括电源开关、导线、绝缘套管、螺丝刀等。
在开始接线之前，务必确认电源已经断开，并采取必要的安全措施，如佩戴绝缘手套和眼镜。
接下来，我们需要根据电源开关的接线端子进行正确的连接。
通常，电源开关会有标有L、N、C的接线端子，分别代表火线、零线和接地线。
首先，将导线的绐端剥离一定长度的绝缘皮，然后依次连接到对应的端子上，并使用螺丝刀将端子螺丝拧紧，确保连接牢固。
在接线过程中，需要注意导线的颜色和标识，确保火线、零线和接地线的连接正确无误。
一般情况下，火线为红色或棕色，零线为蓝色，接地线为黄绿色。
在接线前，务必确认导线的标识并进行正确的连接。
另外，为了确保接线的安全性，我们还需要对接线部分进行绝缘处理。
可以使用绝缘套管对接线部分进行包裹，防止导线接触到其他金属部件或导致短路。
在接线完成后，还需要对接线部分进行绝缘测试，确保没有漏电或短路现象发生。
最后，接线完成后，需要对整个电源开关进行功能测试，确保开关的正常使用。
可以通过接通电源，观察开关的通断情况，以及是否有异常现象发生。
在确认一切正常后，可以进行最后的固定和整理工作，确保接线整齐、牢固。
总的来说，开关电源接线是一个需要谨慎对待的工作，需要严格按照标准流程和规范操作。
只有确保接线的安全和正确性，才能保障电路的正常运行和使用的安全性。
希望以上内容能够对您有所帮助，谢谢阅读！。
双电源自动切换电路和开关回路接线讲解图,非常值得收藏!
双电源自动切换电路和开关回路接线讲解图，非常值得收藏！双电源切换应用也非常广，我们简单看一下怎么用继电器，接触器实现自动切换。
两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。
主电源断电，备用电源通过主接触器的常闭点导通。
如果主电源恢复正常，备用电源断开。
当然你也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。
一个继电器两个接触器主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。
主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。
常闭触点断开，备用电源不工作。
当主线路断电的时候，继电器也断电。
常开触点恢复初始断开状态，主线路断开。
备用电路的接触器通过继电器的常闭触点开始工作。
双转换触点继电器这个和上面的类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。
断电时两组触点闭合。
一个电器元件就可以完成。
如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。
接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。
比如灯泡明显闪烁了一下，电机停顿了一下。
如果是自锁线路，你会发现用电设备不工作了。
刚刚发生了什么？双电源转换开关这个成本有点高，需要手动。
如果动手能力强的朋友，完全可以自己动手组装一个控制电路。
电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。
一开单控开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图最牛的一个：看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。
德力西双电源切换开关接线图和接线端子标识说明
德力西双电源切换开关接线图和接线端子标识说明
德力西双电源切换开关最常用的是CDQ3系列双电源开关，这款双电源切换开关的特点是实现常用电源（N）与备用电源（R）之间的自动切换（也可设置为手动切换），因一路电源出现断电或异常（欠压、过压、失压）而进行电源之间的自动转换，以保证供电的连续性、可靠性和安全性。
电流容量分别为63、100、225、400、630A、800A，电动操作机构为电机（单相交流）用电机的正、反转来驱动分、合闸进行电源转换。
了解了这款德力西双电源开关的特点后，我们再来看一下怎么接线，如下图所示，接线方法其实是很简单的，只要照下图接线即可。
接好主线后，细心的朋友们会发现德力西双电源切换开关的旁边还有几组接线端子，那么这个有什么用呢？请看下表中的详细说明。
德力西CDQ3系列双电源切换开关接线端子说明
COM
发电机公共触头
NC
发电机常闭触头
NO
发电机常开触头
消防+
24V消防信号正极
消防-
24V消防信号负极
NA
常用合闸信号输出
NN
常用电源零线
RA
备用合闸信号输出
RN
备用电源零线
R-FUN
备用电源熔断器
N-FUN
常用电源熔断器。
双电源怎么接线？双电源供电电路图
双电源怎么接线？双电源供电电路图变压器电源和自备发电机电源之间的切换是否需要断开中性线与许多条件或因素有关，包括两电源回路的接地系统类别、两电源回路是否接入同一套低压配电柜、系统接地的设置方式，电源回路有无装设RCD或者单相接地故障保护等等，情况较为复杂。
为此，IEC标准并未做出明确的规定。
我们来看如下不同的双电源配置方案：1、两电源安装在同一场所内，且共用相同的低压配电柜，则进线回路或者双电源切换回路应当采用四极开关。
我们看图1。
图1 安装在同一场所内的双电源互投方案之故障电流从图1中，我们看到用电设备的前端安装了两只带RCD保护的三极断路器QF11和QF21作双电源互投，我们假定QF11合闸而QF21分断。
我们看到无论是用电设备发生了单相接地故障还是三相不平衡，单相接地故障电流或者三相不平衡造成的中性线电流均有可能流过QF21回路的N线和PE线。
因为QF21的RCD保护作用，QF21处于保护动作状态，无法进行有效的合闸。
反之亦然。
图1中从QF21回路的中性线或者PE线流过的电流就是非正规路径的中性线电流。
非正规路径的中性线电流所流经的通路有可能形成包绕环，包绕环内产生的磁场将可能对敏感信息设备产生干扰，同时还有可能产生断路器误动作。
解决的办法就是将QF11和QF21采用四极开关，切断故障电流流过的通路。
2、双路配电变压器互为备用电源，或者变压器与柴油发电机互为备用电源，且变压器和发电机的中性点均就近直接接地。
若两套电源共用低压配电柜，则进线回路应当采用四极开关，如图2所示。
图2 在TN-S下进线回路和母联回路应当采用四级开关从图2中，我们看到低压配电网为TN-S接地型式，且变压器的中性点就近接地，从变压器引三相、N线和PE线到低压配电柜进线回路中。
低压进线断路器和母联断路器均为三极开关，进线断路器配套了单相接地故障保护。
正常使用时两进线断路器闭合而母联打开。
当Ⅰ母线上的用电设备发生单相接地故障时，我们看到正确的路径是：用电设备外壳→PE线→PE线和N线的结合点→Ⅰ段N线→Ⅰ段接地故障电流检测→Ⅰ段变压器。
两项开关怎么接线方法
两项开关怎么接线方法
两项开关的接线方法有三种常见的方式：
1. 串联连接方式：将两个开关按顺序连接在一起，开关的输入端与电源的正极连接，开关的输出端与负载（如灯泡）连接，负载的另一端与电源的负极连接。
2. 并联连接方式：将两个开关同时连接在电源的正极和负极上，负载则连接在开关的输出端。
3. 交叉连接方式：将一个开关的输入端连接在电源的正极上，另一个开关的输入端则连接在前一个开关的输出端上。
同时，负载连接在两个开关的输出端之间。
以上是几种常见的接线方法，选择接线方式应根据具体需求和电路布置来决定。
两极开关连接方法
两极开关连接方法
两极开关的连接方法如下：
1. 切断所有的电源，准备一个双开开关、两个灯泡。
2. 将灯1、灯2的零线首尾相连，将灯1的控制线连接L1，B2的控制线连接L2。
3. 将电源的火线连接L，接线完成。
接线前应先确保断电，并且使用绝缘体工具进行操作，接线后若灯泡无反应，应当及时排查线路是否短路或者接触不良。
避免一个电源接入多个大功率
电器，电源应当远离厨房、浴室、阳台等地。
以上信息仅供参考，如果在实际操作中遇到问题，建议寻求专业电工的帮助。
monqe双电源自动转换开关操作步骤
monqe双电源自动转换开关操作步骤首先，双电源放置在调整平台上，相线与中性点(零线)位对接，不能出错。
三极装置开关进行接线时，常用与备用工作零线需接至零线连接端子（NN与RN）位置上。
线路连接后，需要第二次检查已安装线路，然后打开调试台主开关，打开普通备用工作电源。
当双电源转换开关处于自动切换和自动切换模式，且双向工作电源正常时，开关应自动切换到公共电源位置。
设置常用电源NA、NB、NC、NN。
若缺相，应将双电源切换为备用电源。
如果电源恢复正常，请重新切换电源。
正泰双电源自动转换开关使用说明及接线图
正泰双电源⾃动转换开关使⽤说明及接线图NZ7系列双电源说明书1、适⽤范围NZ7系列⾃动转换开关电器适⽤于交流⼯频50Hz,额定⼯作电压AC400V，额定⼯作电流⾄630A的三相四线双路供电电⽹中，⾃动将⼀个或⼏个负载电路从⼀个电源接⾄另⼀个电源，以保证负载电路的正常供电。
本产品适⽤于⼯业、商业、⾼层和民⽤住宅等较为重要的场所。
执⾏标准：GB/T。
2、型号及含义3、正常⼯作条件周围空⽓温度周围空⽓温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；⼤⽓条件⼤⽓的相对湿度在周围最⾼温度+40℃时不超过50%，在较低的温度下可以有较⾼的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产⽣的凝露，应采取特殊的措施。
污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列⾃动转换开关电器(以下简称⾃动转换开关)是结合先进的数字电⼦控制技术的新⼀代CB级产品。
产品具有体积⼩、节能、安装⽅便、功能先进齐全、可靠双重联锁保护等特点。
体积⼩单电机传动结构，利⽤电机正反旋转，实现转换功能，同时使产品⾼度降低，减⼩了安装空间。
节能驱动机构采⽤电动机传动⽅式，功耗⼩，噪⾳⼩。
功能先进齐全双重联锁保护采⽤机械联锁和电⽓联锁双重保护，防⽌两路电源同时接通；其中电⽓联锁采⽤直接指⽰⾃动转换开关的断路器触头位置⽅式，实现真正意义的电⽓联锁——防⽌触头熔焊、断路器⼿柄损坏、电路故障断路器脱扣等情况下发⽣⾃动转换。
6、控制器A型控制器集成⼀体分体模式，安装于柜内或柜体⾯板，可进⾏柜外操作。
根据⼯作电源状态，决定是否从⼀个电源转换到另⼀个电源。
发动机组的控制按键式⼿动强制转换动作控制电压AC230V50Hz操作：⾃动操作、⼿动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显⽰和操作界⾯LED数码管显⽰a.⾃动⼯作模式指⽰；b.⼿动⼯作模式指⽰；c.故障指⽰当开关出现故障或负载短路引起断路器跳闸后时此指⽰亮；d.常⽤电源电压参数显⽰区在⼯作状态时显⽰常⽤电源电压参数及转换延时时间，在设置状态下显⽰设置项⽬符号；e.常⽤电源侧电源断路器闭合、断开指⽰；f.设置状态指⽰;g.备⽤电源侧电源断路器闭合、断开指⽰；h.消防联动功能启动指⽰；i.常⽤电源侧电压、时间、频率单位；j.A、B、C相位；k.备⽤电源侧电压、时间、频率单位；l.备⽤电源电压参数显⽰区在⼯作状态时显⽰备⽤电源电压参数及转换延时时间，在设置状态下显⽰设置项⽬参数m.发动机启动信号指⽰n.⾃动、⼿动转换⽅式选择按钮在正常使⽤时⽤作⾃动、⼿动转换⽅式选择,在设置状态下为保存并退出功能。
双控开关电路接线方法
双控开关电路接线方法在生活中，总是有很多需要学习的东西，比如，怎么让两个开关共同控制一个电路通断呢，比如在一楼有个开关怎么控制二楼的灯，同时二楼也有开关控制二楼的灯，这样在上楼前就可以把灯打开方便照明，小编这就来给大家讲讲方法吧。
一、什么是双龙开关双控开关是一个开关同时带常开、常闭两个触点（即为一对）。
通常用两个双控开关控制一个灯或其它电器，可以有两个开关来控制灯具等电器的开关，比如，在下楼时打开开关，到楼上后关闭开关。
如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。
双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。
二、双控开关电路接线方法1.了解双控开关的工作原理，其实就是一个并联电路，将两个开关并联在一条主线路上，通过开关的开闭情况来切换两条线路的通断，注意，在接线的时候不要将线接错，也不要图省事将火线零线同时接在开关内。
2.拿到两个开关A和B，先仔细观察一下开关背后的端子连接符号，一般为L、L1、L2标识，接线的时候要将火线接在A的L处，另一个开关B的L处连接零线，注意连接导线的时候要注意断电。
3.火线和零线连接完毕后，要连接两个开关之间的连线；两个开关之间的接线要符合对应连接，即L1与L1连接，L2与L2连接，连接时注意保证安装长度足够。
4.以上接线方式为双联双控开关的接线方式，还有一种开关为一个开关有两个开关键，这个开关里的两个开关键分别控制一个电路。
5.连接电路时，要按照电工操作规范，先进行断电，再进行验电，然后连接火线，零线及分路后的工作元件，例如灯泡，上电之前检查接线是否正确及连接是否牢固。
6.一般我们在接这种单连或者双连式开关的的时候，最好养成先做图，再按照图纸来接线的方式，这样做不容易出错，同时效率也比较高，对于要接的线一目了然，还有一点很重要，我们在选择开关是一定要买质量有保证的。
双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享
双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享双电源自动切换应用是非常广的，首先，我们来简单看一下怎么用继电器，接触器实现双电源转换开关能达到的自动切换电源的目的。
一、两个接触器实现切换：备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。
主电源断电，备用电源通过主接触器的常闭点导通。
如果主电源恢复正常，备用电源断开。
当然也可以用接触器互锁来实现，这个有一点复杂，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。
二、一个继电器两个接触器：主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。
主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。
常闭触点断开，备用电源不工作。
当主线路断电的时候，继电器也断电。
常开触点恢复初始断开状态，主线路断开。
备用电路的接触器通过继电器的常闭触点开始工作。
三、双转换触点继电器：和上面的有些类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。
断电时两组触点断开。
一个电器元件就可以完成。
如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。
接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。
比如灯泡明显闪烁了一下，电机停顿了一下。
如果是自锁线路，你会发现用电设备不工作了。
四、双电源转换开关：这个成本有点高，需要动手。
如果动手能力强的朋友，完全可以自己动手组装一个控制电路。
电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。
五、双电源切换开关PC级和CB级的区分：双电源切换开关分PC级和CB级，两者结构大致一样。
PC级是隔离型的，就像双投刀开关，加上操作机构构成的。
CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。
用户在选择时应从以下几方面来考虑。
（1）从可靠性角度考虑。
双电源开关的安装调试步骤
双电源开关的安装调试步骤一、将双电源置于调整台上，按相线与中性线（零线）按位对接，不可以接错。
二、三极开关接线时，常用与备用零线需接至零线端子（NN与RN）位置上。
三、接线完成后，需再次核对线路，然后打开调试台总开关，开启常用及备用电源。
四、设置双电源在自投自复工作模式下，在两路电源工作正常的情况下，开关应自动转换至常用电源位。
五、设置常用电源NA、NB、NC、NN任意相断相，双电源应转换至备用电源，如常用电源恢复正常，应重新转换至常用电源。
六、调节常用电源任意一相至规定电压值以下（即欠压状态），双电源应转换至备用电源。
当常用电源恢复正常，应重新转换至常用电源。
七、如备用电源任意相断相，报警器应散发报警声。
八、常用电源和备用电源任意相断开，控制器上对应显示数值应对应消失。
九、当设置双电源为手动操作模式时，通过控制器手动操作按键，需自由在常用电源及备用电源间转换，显示屏显示准确。
十、操作控制器上的双分按键。
双电源需应同时候分断常用及备用电源，打到双分位置。
十一、调节万用表至电压AC750V档位，分别检测常用电源及备用电源指示灯输出端子电压值。
十二、如双电源开关自带发电机功能，调节万用表至蜂鸣器档位，勘测发电机信号端子，当常用电源正常时，蜂鸣器不响。
当常用电源A相或全部断电时，蜂鸣器散发嘟嘟声，假如常用电源没电而蜂鸣器不响解释明白发电信号有问题。
十三、当开关带DC24V消防功能时，用DC24V电压勘测消防报警端子，电源正、负极对应端子上的正、负极端口口，此时通电双电源开关应自动双分分断。
十四、当特殊情况下，需通过人工操作转换开关时，先通过控制器操作双分，而后用专用手柄转换开关。
转换开关不可转错方向或用力过猛。
十五、当双电源调试完毕后，先务必保证关掉电源，再放开各电源连接线。
断裂电源连署线。
温馨提醒：不可在通电状态下插拔电源线，接线端子机航空插等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双电源开关怎么接
我们的生活和工作是离不开电力,但是在使用中有时会因为故障而发生断电的情况。
所以,为了避免故障断电给我们带来不必要的影响,人们发明了双电源开关来保证供电的可靠性和安全性。
双电源开关,顾名思义就是有两个电源开关,当其中一个因故障断电时就会自动切换。
那么,双电源开关应该怎么接呢？
双电源开关是什么
1、双电源开关也叫作双电源切换开关,是一种执行元件。
它是以单片机为结构核心,是一种安全可靠、性能晚上,自动便捷、应用范围广的开关设备。
2、双电源开关适合用在额定电流自6A至1250A及以下,50/60Hz、690V及以下交流电环境中。
当一路电源发生欠压、断相、过压、停电、频率偏移等故障时就会切换到另一电源开关,保障了供电的安全和可靠。
3、双电源开关被广泛用在高层建筑、居民小区、机场、码头、医院、消防、化工、冶金、纺织等场所,这些都是要求不允许停电的,实现了连续供电,不需人员值守。
双电源开关的种类
1、PC级双电源开关：这种双电源开关采用了横接式机构、双列复合式触头、微电机预储能、微电子控制技术,具有挂锁功能,明显通断位置指示的功能,实现了电源,负载隔离。
它的可靠性非常高,可以使用8000次以上。
2、CB级双电源开关：它的有点事质量可靠、外观美观、使用寿命长、操作简单。
由两台三极或四极的塑壳断路器、机械联锁传动机构、辅助附件、报警触头、智能控制器等组成。
结构有分体式和整体式两种。
它的设计让两台断路器具有可靠的保护,彻底杜绝了同时合闸的可能性。
双电源开关怎么接线
1、双电源开关要按照设计要求正确接线,否则无法使用。
如果不知道怎么接线,可以查看产品说明书,正规产品一般都附有接线说明图。
2、双电源开关需要连接常用电源的进出线和零线,备用电源的进出线和零线。
两台断路器的出线端并联,按照接线要求,相序必须保持一致。
3、如果断路器是3级,那么零线必须街道转换开关的零线端子处。
而不能街道2号或4号接线端子上。
很多接线图是将零线和备用线接在这两个端子处的。
以上是关于双电源开关怎么接的介绍。
这是一种广泛被应用的产品,所以大家可以学习一下它的接线步骤和操作方法,以备不时之需。
但要注意的是,双电源开关是有两种常用的种类,挑选时不要选错款式,不然是接不了线的。
