建筑内部给水管道计算

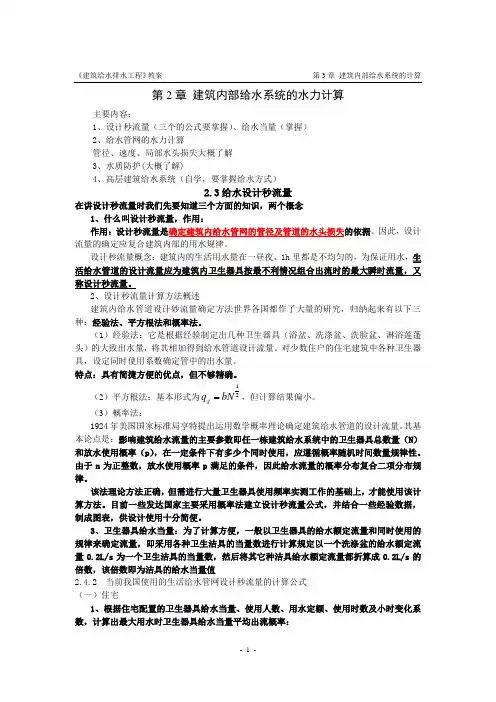

第3章 建筑内部给水系统的水力计算
《建筑给水排水工程》教案 第3章 建筑内部给水系统的计算第2章 建筑内部给水系统的水力计算主要内容：1、设计秒流量（三个的公式要掌握）、给水当量（掌握）2、给水管网的水力计算管径、速度、局部水头损失大概了解3、水质防护(大概了解)4、高层建筑给水系统（自学，要掌握给水方式）2.3给水设计秒流量在讲设计秒流量时我们先要知道三个方面的知识，两个概念1、什么叫设计秒流量，作用：作用：设计秒流量是确定建筑内给水管网的管径及管道的水头损失的依据。
因此，设计流量的确定应复合建筑内部的用水规律。
设计秒流量概念：建筑内的生活用水量在一昼夜、1h 里都是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量，又称设计秒流量。
2、设计秒流量计算方法概述建筑内给水管道设计妙流量确定方法世界各国都作了大量的研究，归纳起来有以下三种：经验法、平方根法和概率法。
（1）经验法：它是根据经验制定出几种卫生器具（浴盆、洗涤盆、洗脸盆、淋浴莲蓬头）的大致出水量，将其相加得到给水管道设计流量。
对少数住户的住宅建筑中各种卫生器具，设定同时使用系数确定管中的出水量。
特点：具有简捷方便的优点，但不够精确。
（2）平方根法：基本形式为21bN q g ，但计算结果偏小。
（3）概率法：1924年美国国家标准局亨特提出运用数学概率理论确定建筑给水管道的设计流量。
其基本论点是：影响建筑给水流量的主要参数即任一栋建筑给水系统中的卫生器具总数量（N ）和放水使用概率（p ），在一定条件下有多少个同时使用，应遵循概率随机时间数量规律性。
由于n 为正整数，放水使用概率p 满足的条件，因此给水流量的概率分布复合二项分布规律。
该法理论方法正确，但需进行大量卫生器具使用频率实测工作的基础上，才能使用该计算方法。
目前一些发达国家主要采用概率法建立设计秒流量公式，并结合一些经验数据，制成图表，供设计使用十分简便。
3、卫生器具给水当量：为了计算方便，一般以卫生器具的给水额定流量和同时使用的规律来确定流量，即采用各种卫生洁具的当量数进行计算规定以一个洗涤盆的给水额定流量0.2L/s 为一个卫生洁具的当量数，然后将其它种洁具给水额定流量都折算成0.2L/s 的倍数，该倍数即为洁具的给水当量值2.4.2 当前我国使用的生活给水管网设计秒流量的计算公式（一）住宅1、根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，计算出最大用水时卫生器具给水当量平均出流概率：《建筑给水排水工程》教案 第3章 建筑内部给水系统的计算 36002.000T N mK q U g h =式中： 0U :生活给水配水管道的最大用水时卫生器具给水当量平均出流概率，％；0q ：最高用水日的用水定额，)/(d L ⋅人，见表2.2.1；m ：每户用水人数，人；h k ：变化系数，见表2.2.1T ：用水小时数，h ；g N ：每户设置的卫生器具给水当量数。
建筑内部给水系统的计算
（2）水泵扬程的确定
①水泵直接从管网抽水
Hb H1 H 2 H3 H 4 H 0
H 0 ——可资用水头。即引入管连接点处室 外管网的最小水压。
②水泵从贮水池中抽水
2.4.3水表和特殊附件的局部水头损失
（1）水表：
hd
q
2 g
Kb
qg—计算管段的设计流量,m³ /h Kb—水表的特性系数，旋翼表Kb=
螺翼表Kb=
2 q max —水表的最大流量，m³ /h 估算：住宅入户水表取0.01MPa， 引入管总水表取0.03MPa,消防校核时取0.05MPa。
表面压力为1标准大气压)运转时，水泵所允许的最大吸上 真空高度。mH2O
3. 水泵的选择
根据所需的流量和相应于该流量下所需的扬程来
选择。 （1）水泵流量的确定 ①单设水泵的给水系统：按设计秒流量取； ②水泵、水箱联合供水的给水系统：由于水箱的调 节作用及水泵可以自动启闭，水泵流量可以选小 些，一般按最大小时用水量或平均小时用水量来 计算。 ③气压给水设备的水泵：水泵（或泵组）的流量 （以气压水罐内的平均压力计，其对应的水泵扬 程的流量），不应小于给水系统最大小时用水量 的1.2倍。
Q
di
2.2 给水系统所需水量
一、生活用水量标准
1．住宅生活用水量标准及时变化系数 (见附表1) 2．集体宿舍、旅馆和公共建筑生活用水量标准
二、最大日用水量
mqd Qd 1000
Qd——最高日生活用水量，m3/d； m——设计单位数，人或床为数等； qd——单位用水定额L/人•d 、L/床•d 、 L/m2•ቤተ መጻሕፍቲ ባይዱ；
注意：1 如计算值小于该管段上一个最大卫

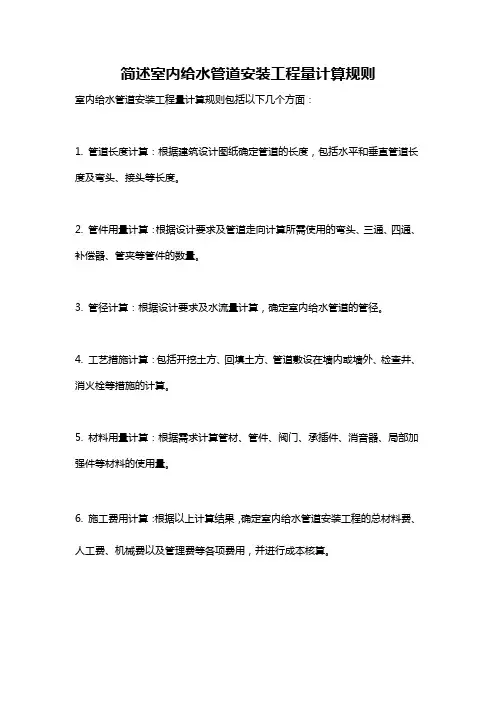

简述室内给水管道安装工程量计算规则
简述室内给水管道安装工程量计算规则
室内给水管道安装工程量计算规则包括以下几个方面：
1. 管道长度计算：根据建筑设计图纸确定管道的长度，包括水平和垂直管道长度及弯头、接头等长度。
2. 管件用量计算：根据设计要求及管道走向计算所需使用的弯头、三通、四通、补偿器、管夹等管件的数量。
3. 管径计算：根据设计要求及水流量计算，确定室内给水管道的管径。
4. 工艺措施计算：包括开挖土方、回填土方、管道敷设在墙内或墙外、检查井、消火栓等措施的计算。
5. 材料用量计算：根据需求计算管材、管件、阀门、承插件、消音器、局部加强件等材料的使用量。
6. 施工费用计算：根据以上计算结果，确定室内给水管道安装工程的总材料费、人工费、机械费以及管理费等各项费用，并进行成本核算。
建筑给排水-第八章—建筑内部排水管段计算
▪ 在决定室内排水管的管径及坡度之前，首先必须 确定各管段中的排水设计流量。
▪ 以洗涤盆排水量0.33L/s为一个排水当量(1排水当 量=0.33L/s)。将其他卫生器具的排水量与 0.33 L/s的比作为该卫生器具的排水当量 。
▪ 选择排水当量时用下用表8.1。
（二）设计秒流量
概念 排水设计流量应是建筑内部的最大排水瞬时流 量，即设计秒流量，。
(3) 器具通气管
对卫生、安静要求高的建筑物内，生活污水管道宜 设器具通气管。
器具通气管和环形通气管与通气管连接处应高于卫 生器具上边缘0.15m，按不小于0.01的上升坡度与通 气立管连接。
伸顶通气管 与排水立管管径相同或放大一级。
专用通气管、主通气管、器具通气管管径
通气管最小管径
共用通气管管径按下式计算：
（4）最小管径
最小管径 d≥50mm 接大便器 d≥100mm 大便槽排水管 d≥150mm 公共食堂排水支管 d≥75mm, 干管 d≥100mm 多层住宅厨房间的立管d≥75mm 医院污物洗涤盆或污水盆的排水管d≥75mm
2、 横管水力计算方法
qu w v
v
1
2
R3
I
1 2
n
式中：qu——排水设计秒流量，m3/s； w——水流断面积，m2； v——流速，m/s； R——水力半径，m； I——水力坡度，即管道坡度； n——管道粗糙系数。
管径（mm）
75
100
125Leabharlann 2.54.57.0
5.0
9.0 14.0
—
6.0
9.0
1.70 3.80
1.38 2.40
0.92 1.76
0.70 1.36
第3章 建筑内部给水系统的计算
前言 3-1 给水设计秒流量的计算。 3-2 给水管网的水力计算。
熟悉：管网水力计算基本知识。 掌握：设计秒流量的计算方法。
第三章
前言
前言
目的：确定管径和系统所需压力，校核外网压 力是否满足系统要求。若压力不满足要求，还 要考虑其它设备的选择。 在完成给水管线的布置，绘出管道轴测图后， 就可进行给水系统的计算。
3-1 设计秒流量
根据建筑物用途而定的系数值(α 值)
建筑物名称 幼儿园、托儿所、养老院 门诊部、诊疗所 办公楼、商场 学校 医院、疗养院、休养所 集体宿舍、旅馆、招待所、宾馆 客运站、会展中心、公共厕所 α值 1.2 1.4 1.5 1.8 2.0 2.5 3.O
第三章
3-1 设计秒流量
注意： ①若建筑为一综合性建筑，总引入管的
2
4qg d πV
式中：qg——计算管段设计秒流量，m3/s； V——管段中的流速，m/s；
d——计算管段的管径，m；
第三章
3-2 给水管网的水力计算
由式（3-5）可知，d与qg、V有关，qg确定后， 只与V有关。 节约管材； 易产生水锤、噪音大； 增加水头损失。
V↑→d↓
第三章
3-2 给水管网的水力计算
L/S。
（2）大便器自闭式冲洗阀单列计算，当单列计算值小于1.2L／s时，以1.2计； 大于1.2时，以计算值。
第三章
3-1 设计秒流量
工业企业生活间、公共浴室、剧院化妆间、 体育场馆运动员休息室等卫生器具同时给水百分数 同时给水百分数(％) 卫生器具名称 工业企业 公共 剧院 体育场馆运 生活间 浴室 化妆间 动员休息室 洗涤盆(池) 33 15 15 15 洗手盆 50 50 50 50 洗脸盆、盥洗槽水嘴 60～100 60～100 50 80 浴盆 50 无间隔淋浴器 100 100 100 有间隔淋浴器 80 60～80 60～80 60～100 大便器冲洗水箱 30 20 20 20 大便器自闭式冲洗阀 2 2 2 2 小便器自闭式冲洗阀 10 10 10 10 小便器(槽)自动冲洗水箱 100 100 100 100 净身盆 33 饮水器 30～60 30 30 30 小卖部洗涤盆 50 50 注：健身中心的卫生间可采用本表体育场馆运动员休息室的同时给水百分数
建筑内给水系统计算水力计算
3水表水头损失计算
水表损失：
hd
q
2 g
Kb
水表的选择： 用水均匀： qg<Qn 用水不均匀： qg<Qmax
式中：hd ——水表的水头损失;kPa；
qg——计算管段的给水设计流量;m3/h； Kb——水表的特性系数;一般由厂家提供; 也可按下式计算：
旋翼式：
Kb
Q2 m ax
100
螺翼式：
Kb
Q2 max 10
附图1 1～3层给水管网水力计算草图
第2章 建筑内部给水 系统的计算
2-1 给水系统所需压力
给水系统所需供水压力如图：
HH 1H 2H 3H 4
H ——建筑内部给水系统所需的压力; kPa；
H1 ——引入管起点至最不利点的静压
差;kPa；
H
H2 ——计算管路的沿程与局部压力损 失;kPa；
H3 ——水表的水头损失;kPa；
H4 ——最不利点的最低工作压力;kPa&
选用水平螺翼式LXS-50N型水表&
该水表的水头损失为：
hdq kg b2qq 2b m 2 ax (7.64 3 02 3.6)28.4kPa＜ 12.8kPa
10
10
∴ H =123.0 + 77.22 + 8.4+50 = 258.62kPa& H0＝300kPa > H＝254.95 kPa;可以满足1~3层的供水要求&
Qd mqd
确定生活水池 有效容积
式中 Qd——最高日生活用水量;L/d；
m ——设计单位数;人或床为数等；
qd ——单位用水定额L/人•d 、L/床•d 、
L/m2•d&
第2章(2.1~2.4)建筑内部给水系统的计算
hd
qg 2 Kb
qg —— 计算管段的给水设计流量，m3/h；
hd —— 水表的水头损失，kPa；
可
Kb
——
水表的特性系数，一般由生产厂提供，也 可按下 式计算：
旋翼式水表：Kb
Q2 max 100
载
螺翼式水表：Kb 载流量，m3/h。
Q2 max 10
，Qmax 为水表的过
水表和特殊附件的局部水头损失
U0 —— 给水干管最大用水时卫生器具给水当量平均出流概率；
U0i —— 支管的最高用水时卫生器具给水当量平均出流概率； Ngi —— 相应支管的卫生器具给水当量总数。
当前我国使用的设计秒流量计算公式
某住宅楼共32户，每户卫生间内设冲洗水 箱坐式大便器一个，洗脸盆、淋浴器各1个， 厨房内有洗涤盆1个，阳台上有洗衣机用水嘴1 个。试求该住宅楼引入管中的设计秒流量。
某工厂中一个车间的卫生间设有大便器及小 便器各4只，洗脸盆10只，污水盆2只，淋浴器10 只，求给水总管中设计秒流量。
第2章 建筑内部给水 系统的计算
2.4 给水管网的水力计算
给水管网水力计算的主要内容： 管径
管网的水头损失 水表和特殊附件的水头损失
水力计算的方法步骤
给水系统所需 压力
确定管径
为保证建筑内部用水，生活给水管道的设计 流量，应为建筑内卫生器具按最不利情况组合出 流时的最大瞬时流量，又称为设计秒流量。
1. 建筑内部给水管道的设计秒流量的确定方法 (1) 经验法 (2) 平方根法 (3) 概率法
当前我国使用的设计秒流量计算公式
1.住宅生活给水管道设计秒流量的计算公式
q g
0.2 •U
给水管网水头损失的计算
住宅建筑给水管水力计算算例及讨论
住宅建筑给水管水力计算算例及讨论住宅建筑的设计总用水量为10m³/h，给水管道的起始水压为0.4MPa，终点水压为0.3MPa。
首先我们需要确定给水管道的管径，然后计算管道的水力参数，最后根据水力参数来选择合适的给水管道材料和规格。
1.确定给水管道的管径根据设计总用水量，我们可使用以下公式计算给水管道的流量Q：Q=V/t其中，V为设计总用水量，单位为m³/h；t为给水管道使用的小时数。
假设给水管道使用24小时，代入之前的数值，可得：Q=10/24=0.4167m³/h下一步是根据给水管道的流量来确定其管径。
我们将使用流量速度法进行计算。
首先，我们假设给水管道的流速为2m/s。
根据流量速度法公式：Q=A×v其中，Q为流量，单位为m³/h；A为管道横截面积，单位为m²；v为流速，单位为m/s。
代入之前的计算结果，可得：0.4167=A×2解得给水管道的横截面积为0.4167/2=0.2084m²由于给水管道一般选用圆形管道，其横截面积A可通过以下公式进行计算：A=π×(d/2)²其中，π取3.14，d为管道的直径，单位为m。
代入横截面积的计算结果，可得：0.2084=3.14×(d/2)²解得给水管道的直径d为0.515 m，即51.5 cm。
2.计算管道的水力参数根据给水管道的直径，我们可计算出其横截面积和周长：A=π×(d/2)²=3.14×(0.515/2)²=0.2084m²C=π×d=3.14×0.515=1.62m接下来，我们将计算流量速度和雷诺数来确定水力参数。
流量速度v的计算公式为：v=Q/A代入之前的计算结果，可得：v=0.4167/0.2084≈2m/s雷诺数Re的计算公式为：Re=v×d/ν其中，ν为水的运动黏度，单位为m²/s，一般取10⁻⁶m²/s。
第二章 建筑内部给水系统计算
3.水表水头损失
（1）水表的选择 水表的类型应根据安装水表的管段上，通过水流 的水质、水量、水压、水的温度以及水量的变化等 情况选定。
（2）水表的水头损失 hd=qg2/Kb qg——计算管段的设计秒流量，(m3/h); hd——水表的水头损失(kPa); Kb——水表的特性系数，一般由生产长提供， 也可按式计算。
如:“给水钢管水力计算表”见附录2.1 “给水铸铁管水力计算表”见附录2.2 “给水塑料管水力计算表”见附录2.3
2.局部水头损失
v2 h j 2g
v——沿流动方向局部零件下游的流速,(m/s); g——重力加速度,(m/s2); ξ——管段局部阻力系数; hj——管段局部水头损失之和,(KPa 或mmH20).
4.水力计算步骤
1.确定给水方案。 2.绘平面图、轴侧图 。 3.选择最不利管段，节点编号，从最不利点开始， 对流量有变化的节点编号。 4.选定设计秒流量公式，计算各管段的设计秒流 量。 5.查水力计算表 6.水头损失计算 7.求给水系统所需压力
2-5增压和贮水设备
一、水泵
1.进水方式
1）直接抽升 2）间接抽升
二、我国的计算方法
1.工业企业生活间、公共浴室、洗衣房、公
共食堂、影剧院、体育馆等建筑设计秒流 量计算公式
q g n 0 q 0 b
q g n 0 q 0 b
qg——计算管段设计秒流量(L/s)； n0——同类型卫生器具数； q0——同一类型卫生器具给水额定流量;见表 2.1.1（L/s )； b——卫生器具同时给水百分数,见表 2.3，2.4，2.5
q Kb 100
2 max s
q Kb 10
2 max l
qmaxs——旋翼式水表的最大流量，(m3/h); Qmaxl ——螺翼式水表的最大流量，(m3/h)。
建筑内部给水系统计算
建筑内部给水系统计算2.1给水系统所需水压建筑内部给水系统所需的水压、水量是选择给水系统中增压和水量调节、贮水设备的基本依据。
放出额定流量所需的最小静水压力称为最低工作压力。
给水系统中如果某一配水点的水压被满足则系统中其他用水点的压力均能被满足，则称该点为给水系统中的最不利配水点。
给水系统的水压就应保证最不利点配水具有足够的流出水头，计算公式：H=H1+H2+H3+H4H—建筑物内给水系统所需的水压，Kpa；H1---引入管起点至最不利配水点位置高度所要求的静水压，Kpa；H2---引入管起点至最不利配水点的给水管路即计算管路的沿程与局部水头损失之和，Kpa；H3---水流通过水表时的水头损失，Kpa；H4---最不利配水点所需的最低工作压力，Kpa；见表2.1.1 P232.2给水系统所需水量建筑内给水包括生活、生产和消防用水三部分。
生产用水量一般比较均匀；消防用水量大而集中，建筑内消费用水量应按规定根据同时开启消防灭火设备用水量之和计算，相见第三章；生活用水量不均匀；生活用水量可根据国家制定的用水定额、小时变化系数和用水单位数等，按下式计算：Q d=m×q dK h=Q h Q pQ p=Q d T∴Q h=K h∙Q p式中Q d---最高日用水量L/dm---用水单位数，人或床位数等，工业企业建筑为每班人数；q d----最高日生活用水定额，L/(人∙d)、L/(床∙d)、L/(人∙班)Q p----平均小时用水量，L/hT----建筑物用水时间，工业企业建筑为每班用水时间，hQ h----小时变化系数K h−最大小时用水量，L/h若工业企业为分班工作制，最高日用水量Q d=mq d n，n为生产班数。
若每班生产人数不等，则Q d=∑mq d。
各类建筑的生活用水定额及小时变化系数见书P25-28.2.3给水设计秒流量给水管道的设计秒流量不仅是确定各管段管径，也是计算管道水头损失，进而确定给水系统所需压力的主要依据。
建筑内部给排水计算方法
Ng——计算管段卫生器具的给水当量数； T——用水时数（h）；
0.2——一个卫生器具给水当量的额定流量 （L/s）
（2）计算管段卫生器具给水当量同时出流概率：
U 1 c (N g 1)0.49 (%)
Ng
Ｕ——计算管段卫生器具给水当量同时出流概率（%） αＣ——对应于不同Ｕ0的系数，查表2.3.1。 Ｎg——计算管段卫生器具的给水当量数；
（一）住宅生活给水管道设计秒流量
（1）最大用水时卫生器具给水当量平均出流概率：
U0
0.2 •
q0mK h
(%)
N g • T • 3600
U0——生活给水管道最大用水时卫生器具给水当量平均
出流概率（%）；
U0
0.2 •
q0mK h
(%)
N g • T • 3600
q0——最高用水日用水定额，查表２.２.1。 m——用水人数；
螺翼式
q2 K = max
b 10
qmax——各类水表的最大流量，m3/h。
水表水头损失允许值(kPa)
表形
正常用水时
旋翼表 螺翼表
<24.5 <12.8
消防时 <46.0 <29.4
7.求定给水系统所需 压力
水泵直接给水：
H H1 H2 H3 H4
水箱给水：校核水箱安装高度
Zx Hc h
U o
U oi N gi N gi
U o ——给水干管的卫生器具给水当量平均出流概率； Uoi ——支管的最大用水时卫生器具给水当量平均出流概率； Nig ——相应支管的卫生器具给水当量总数。
（二）集体宿舍、旅馆、宾馆、医院、疗养院、幼
建筑内部给水系统的计算规则和给水系统所需水压
2.3 设计秒流量
为保证建筑内部用水，生活给水管道的设计 流量，
应为建筑内部，卫生器具按最不利情况组合出流 时的最
大瞬时流量，又称为设计秒流量。
建筑内部给水管道的设计秒流量的确定方法， 一般
可分为三种类型：经验法、平方根法和概率法。
2.3.1工业企业生活间、公共浴室、洗衣房、公共食堂、 影剧院、体育馆等建筑设计秒流量计算公式
关于卫生器具的同时给水百分数b：
例某一管段上连接有n0个卫生器具,如按下面公式 进
行计算：
[qd
]
n0
qm ax L
/
S
式中:
—— 某管段的输配流量 （L/s）；
—— 室内某管段及其以后管段的某一种卫生器具数；
—— 该种器具的最大单位出水量（L/s）。
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2.2 给水系统所需水量
3、最大日、最大时用水量
计算：根据用水量定额及用水单位数来确定 其中： Qd——最高日用水量 （l/d） m——用水单位数（人•床位） qd——用水定额（l/人•日） Qh——最大小时用水量（l/h） T——建筑内用水时间 Kh——时变化系数 Qp——平均时流量 Kh是借助于自动流量记录仪测得建筑物内一昼夜用水变化曲线， Qh用来设计室外给水管道最合适。
采用概率法进行计算时，生活给水 管道最大用水时卫生器具给水当量平均 出流概率的计算是关键，为了使的计算 值不致偏差过大。
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2. 根据计算管段上的卫生器具给水当量总数计 算
[建筑]第二章建筑内部给水系统的计算
![[建筑]第二章建筑内部给水系统的计算](https://img.taocdn.com/s3/m/010597ae7fd5360cbb1adb86.png)
第二章建筑内部给水系统的计算目的要求：掌握给水系统所需水压和水量的计算方法，以及贮水池，水箱的设计计算，能够正确选用气压给水设备。
认识水质回流污染的现象，能够有效预防水质回流污染。
重点：给水系统所需水压和水量的计算方法。
难点：建筑给水系统的水力计算，以及水箱安装高度的计算方法。
教学课时：6课时教学方法：多媒体教学2.1 给水系统所需水压室内给水系统所需压力，应该能将所需的流量输送至建筑物内最不利点(最高最远点)的配水龙头或用水设备处，并保证有足够的流出水头。
流出水头：是指各种配水龙头或用水设备，在规定的出水量（额定流量）时所需要的最小压力。
其数值大小因配水龙头及用水设备而异，参见表2.1.1如果市政给水管网水压为H0 ，则有两种情况(1) H0≥H，表明市政给水管网水压满足室内给水所需要的压力。
(2) H0＜H，说明市政给水管网的水压小于室内给水所需要的压力。
如果二者相差不大，可以适当调整局部给水管段的管径，减小H：值，使H。
≥H，即可满足供水需要；否则，只有采取升压的措施，所需提高的压力即为Ho与H的差值。
2.2 给水系统所需水量1. 生产用水用水量根据生产工艺过程、设备情况、产品性质、地区条件等确定 计量方法：①以单位产品用水量计②以单位时间某种设备上用水量计用水特点：有规律，均匀 2. 生活用水用水量根据卫生设备完善程度，气候情况，生活习惯、水价等因素有关，其中最主要的因素是卫生设备的完善程度。
3. 最大日、最大时用水量计算：根据用水量定额及用水单位数来确定d d mq Q = (2.2.1)TQ Q dp =phh Q Q K =p h h Q K Q •= 其中：d Q ——最高日用水量 (l/d)m ——用水单位数(人·床位)d q ——用水定额(l/人·日) h Q ——最大小时用水量(l/h)T ——建筑内用水时间h K ——时变化系数 p Q ——平均时流量例题．我校新校区住宅小区，居住人口共3000人，住宅类型为普通住宅Ⅲ，该小区由市政管网供水，计算该小区最高日用水量？最大时用水量？应选何种型号水表？查表2.2.1d d mq Q = ＝3000×（180~320）＝3000×300= 900 M 3p h h Q K Q •=＝2.2×900/24＝82.5 M 3/h ＝22.91L/S2．3 给水设计秒流量设计秒流量：建筑内卫生器具按最不利情况组合出流时的最大瞬时流量。
建筑内部排水系统的计算
－
职工食堂、营业餐馆厨房设备同时给水百分数
厨房设备名称 污水盆 洗涤盆 煮锅
生产性洗涤机 器皿洗涤机 开水器
同时给水百分数（％）
50 70 60 40 90 50
实验室化验水嘴同时给水百分数
化验水嘴名称
同时给水百分数（％） 科学研究实验室 生产实验室
单联化验水嘴
20
30
双联或三联化验水嘴
30
50
5 建筑内部排水系统的计算 〔calculation〕
计算目的： 1、确定DN(排水＋通气) 2、确定i 3、构筑物选型
5.1 排水定额和设计秒流量 〔Design Flow Calculation〕
5.1.1 排水定额
1、每人每日排水定额 取q排＝q给 Kh 排＝Kh 给 那么 Qd＝ q排×N Qp＝(q排×N) / T Qh＝ Kh 排× Qp
4
淋浴器
0.15 0.45 50
5 高水箱大便器
1.50 4.50
100
6 感应式冲洗小便器 0.10 0.30 40～50
链回
根据建筑物用途而定的系数α 值
住宅、宾馆、医院、 建筑物名称 疗养院、幼儿园、
养老院的卫生间
集体宿舍、旅馆 和其他公共建筑 的公共盥洗室和 厕所间
α值
1.5
2.0～2.5
ቤተ መጻሕፍቲ ባይዱ链回
条件如图 求qAB 解：qAB ＝0.1×2×100％
＋1.5×3×12％ ＝0.74 (L/s) 因0.74 <1.5(L/s) 故取qAB＝1.5 (L/s)
链回
qu qp•n o•b
b－同给水；冲洗水箱大便器：12％
假设qu<1个大便器的排水量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灭火剂：水、卤代烷、二氧化碳、干粉、水蒸汽、泡沫等。
室外消防给水系统的任务是供给消防水池和消防车用水。
室内消防给水系统分低层建筑和高层建筑室内消防给水系统，其划分主要是根据消防车的供水能力及消防登高器材的性能来确定的。
规定其划分界限为10层及其以上的住宅建筑（包括底层设有服务网点的住宅）和建筑高度24m以上的其他民用和工业建筑。
设置室内消防给水系统的目的是为了有效地控制和扑救室内的初期火灾，对于较大的火灾主要求助于城市消防车赶赴现场，由室外消防给水系统取水加压进行扑救灭火。
对于高层建筑，原则上立足于自救。
5－2 室外消防给水系统一、室外消防给水水源建筑室外消防给水系统是指多幢建筑所组成的小区及建筑群的室外消防给水系统。
消防用水可由市政给水管网（城镇、居住区、企业单位的室外消防给水，一般均采用低压给水系统，即消防时市政管网中最不利点的供水压力为大于或等于0.1MPa。
）、天然水源（枯水期最低水位及寒冷地区冰冻）或消防水池供给，为了确保供水安全可靠，高层建筑室外消防给水系统的水源不宜少于两个。
二、室外消防水压高压消防给水系统要求管网内经常保持足够的压力，火场上不再使用消防车或水泵加压，在保证用水总量达到最大时，在任何建筑物最高处，水枪的充实水柱仍不小于10m。
室外临时高压给水系统要求管道内平时水压不高，当接到火警时，开启高压消防水泵，使管道内的压力迅速达到高压给水管道系统的要求。
在室外低压消防给水系统中，管道内平时水压较低，保证最不利点消火栓的压力不小于0.1MPa即可，当发生火灾时，由消防车或移动式消防泵进行加压，提供水枪所需要的压力。
目前，我国市政给水管实行低压消防制。
通常多采用几幢建筑合用一座消防泵房或每幢建筑物设独立的消防泵房的临时高压给水系统。
三、室外消防给水管道的布置要求指从市政给水干管接往居住小区、工厂区及公共建筑的室外消防给水管道。
1、室内消防给水管道应布置成环状，对于高层建筑室外消防给水管道应布置成环状。
2、环状管网（指环网中的主要管道）的输水干管及向环状管网输水的输水管（指市政管网通向小区环网的进水管）均不应少于2条，当其中一条发生故障时，其余干管仍能保证消防用水。
3、管网应阀门分成若干独立段，以防某段发生故障及检修时影响消防供水。
阀门应设在管道的三通、四通处的支管段下游一侧，每段管上消火栓的数量不宜超过5个。
4、室外消防给水管道的最小管径不应小于100㎜。
四、室外消火栓的布置要求1、室外消火栓沿道路设置，当道路宽度超过60m时，宜在道路两边设置消火栓，并宜靠近十字路口，以方便消防车取水。
2、消火栓距路边不应超过2m，距房屋外墙不宜小于5m。
3、室外消火栓的间距不应超过120m。
4、室外消火栓的保护半径不应超过150m。
5、室外消火栓的数量按室外消防用水量计算确定，每个室外消火栓的用水量按10~15L/s计算。
6、室外地上式消火栓应有1个直径为150㎜或100㎜和2个直径为65㎜的栓口。
7、室外地下式消火栓应有直径为100㎜和65㎜的栓口各1个，并应有明显的标志。
5－3 低层建筑室内消火栓给水系统一、室内消火栓给水系统的组成主要是由室内消火栓、水带、水枪、消防卷盘（消防水喉设备）、水泵接合器，以及消防管道（进户管、干管、立管）、水箱、增压设备、水源等组成。
二、室内消火栓给水系统主要组件1、消火栓室内消火栓分为单阀和双阀两种。
单阀消火栓又分单出口和双出口，其出口型式又分直角单出口、45°单出口和直角双出口三种。
双阀消火栓为双出口。
在低层建筑中单阀单口消火栓较多采用，消火栓口直径有DN50、DN65两种。
对应的水枪最小流量分别为2.5L/s和5L/s。
双出口消火栓直径为DN65，用于每支水枪最小流量不小于5L/s。
消火栓进口端与管道相连接，出口与水带相连接。
2、水带消防水带：麻质、棉织和衬胶水带。
前两种抗折叠性能较好，后者水流阻力小。
长度有15、20、25m三种。
3、水枪室内一般采用直流式水枪，喷口直径有13（配DN50）、16（配DN50或DN65）、19㎜（配DN65）三种。
4、消防卷盘（消防水喉设备）由DN25的小口径消火栓、内径不小于19㎜的橡胶胶带和口径不小于6㎜的消防卷盘喷嘴组成，胶带缠绕在卷盘上。
对于没有经过专业训练的人员可以使用消防卷盘进行有效的自救灭火。
室内消火栓、水枪、水带之间采用内扣式快速接头进行连接。
常用的消防箱的规格为800×650×200㎜。
5、水泵结合器当建筑物发生火灾，室内消防水泵不能启动或流量不足时，消防车可由室外消火栓、水池或天然水源取水，通过水泵结合器向室内消防给水管网供水。
水泵结合器就是消防车或移动式水泵向室内消防管网供水的连接口。
其接口直径DN65和DN80两种，分地上式、地下式、墙壁式三种类型。
三、室内消火栓给水系统的给水方式1、无水泵、水箱的室内消火栓给水系统当建筑物高度不大，而室外给水管网的压力和流量在任何时候均能够满足室内最不利点消火栓所需的设计流量和压力时，宜采用此种方式。
2、仅设水箱的室内消火栓给水系统在室外给水管网水压变化较大的情况下，而且在生活用水和生产用水达到最大，室外管网不能保证室内最不利点消火栓所需的水压和水量时，可采用此种给水方式。
消防水箱的容积按室内10min消防用水量确定。
当生产、生活与消防合用水箱时，应具有保证消防水不作它用的技术措施，以保证消防贮水量。
3、设有消防水泵和水箱的室内消火栓给水系统当室外管网水压经常不能满足室内消火栓给水系统水压和水量要求时，宜采用此种方式。
当消防用水与生活、生产用水共用室内给水系统时，其消防水泵应保证供应生活、生产、消防用水的最大秒流量，并应满足室内最不利点消火栓的水压要求。
水箱应保证贮存10min的室内消防用水量。
水箱的设置高度应保证室内最不利点消火栓所需的水压要求。
四、室内消火栓给水系统的布置及要求1、室内消火栓的布置⑴消火栓布置要求①设有室内消火栓的建筑物，其每层（包括有可燃物的设备层）均应设置消火栓。
②建筑物任何部位着火，应保证有两支水枪的充实水柱同时达到着火部位。
除建筑物最上一层外，其他部位都不应使用双出口消火栓，应采用单出口消火栓。
③消火栓应设在建筑物内明显而便于灭火取用的地方。
例如楼梯间、走廊、大厅、车间的出入口等，并应有明显的标志。
消火栓栓口距室内地面高度为1.1m，其出口方向宜下或与设置消火栓的墙面成90°角。
④消防电梯前室应设室内消火栓。
⑤冷库内的消火栓应设置在常温穿堂或楼梯间内，以防冻结损坏。
⑥设有室内消火栓的建筑物如为平屋顶时，宜在平屋顶上设置试验和检查用的试验消火栓，用以检查消防系统的运行情况及保护建筑物免受邻近建筑火灾的波及。
⑦同一建筑物内应采用同一规格消火栓、水枪和水带，以便串用。
每根水带的长度不宜超过25m。
⑧对于高层工业建筑或水箱设置高度不能满足最不利点消火栓和自动喷水灭火设备的水压及水量要求时，应在每个室内消火栓处设置远距离启动消防水泵的按钮，并应有保护设施，以防损坏或误启动。
⑨当消防水枪射流量小于3L/s时，应采用DN50口径的消火栓和水带，水枪喷嘴直径采用13~16㎜；当射流量大于3L/s时，应采用DN65口径的消火栓和水带，水枪喷嘴直径采用19㎜。
⑩消火栓及消防立管在一般建筑物中均为明装，在对建筑物要求较高及地面狭窄因明装凸出影响通行的情况下，则采用暗装方式。
消防立管的底部应设置阀门，阀门经常开启，并应有明显的启闭标志。
设置在消防箱内的水带平时要放置整齐，以便灭火时迅速展开使用。
⑵水枪的充实水柱长度水枪的充实水柱是指靠近水枪出口的一段密集不分散的射流。
从喷嘴出口起到射流90%的总射流量穿过直径38㎜圆圈处的一段射流长度，称为充实水柱长度。
以保证具有扑灭火灾的能力。
⑶消火栓的保护半径消火栓的保护半径是指一定规格消火栓、水枪、水龙带配套后，以消火栓为圆心，消火栓能充分发挥灭火作用的半径。
⑷室内消火栓的布置间距对于高层工业建筑、高架库房、甲、乙类厂房、设有空气调节系统的旅馆，室内消火栓的布置间距不大于30m。
其他单层和多层建筑室内消火栓间距不应大于50m。
2、室内消防给水管道的布置⑴当室内消火栓超过10个，并且室外消防用水量大于15L/s时，室内消防给水管道至少应有2条进水管与室外环状网相连接，并应将室内管道连接成环状或将进水管与室外管道连成环状。
⑵7~9层的单元住宅，其室内消防给水管道可为枝状，进水管可采用1条。
⑶超过6层的塔式（采用双出口消火栓者除外）和通廊式住宅，超过5层或体积超过10000m3的其他民用建筑，超过4层的厂房和库房，如果室内消防竖管为2条或2条以上时，应至少每2根竖管连成环状。
⑷室内消防给水管道应用阀门分割成若干独立段，如某一管段损坏时，停止使用的消火栓在一层中不应超过5个。
阀门应该经常处于开启状态，并应有明显的启闭标志。
⑸室内消火栓给水管网与自动喷水灭火设备的管风宜分开设置，如有困难，应在报警阀前分开设置。
⑹当生产、生活用水量达到最大，并且市政给水管网仍能满足室内外消防用水量时室内消防水泵的吸水管宜直接从市政管道吸水。
⑺室内消防给水系统是单独设立还是与其他给水系统合并，应根据建筑物的性质和使用要求确定。
高层建筑必须设独立的室内消防给水系统。
⑻进水管上设置的计量设备不应降低进水管的过水能力。
五、室内消火栓给水系统的水力计算在流速不超过2.5m/s的条件下确定管径，消防管道的最小直径为50㎜。
管道局部压力损失可按沿程压力损失的10%计算。
六、对室内消火栓灭火系统设备的要求1、消防水泵的要求⑴一组消防水泵的吸水管不应少于两条，当其中一条损坏时，其余的吸水管仍能通过全部用水量。
高压和临时高压消防给水系统中的每台消防泵应有独立的吸水管。
消防水泵宜采用自灌式引水。
⑵消防水泵房应有不少于两条出水管直接与环状管相连接。
当其中一条损坏时，其余的出水管仍能通过全部用水量。
在出水管上宜设检查用的压力表和试水用的放水阀门。
⑶固定消防水泵应设备用泵，其工作能力不应小于一台主要泵。
当室外消防用水量不超过25L/s的工厂、仓库及7~9层的单元式住宅。
⑷消防水泵应保证在火警5min内开始工作，并在火场断电时仍能正常运转。
设有备用泵的消防泵站，应设备用动力，若用双电源或双回路供电有困难时，可采用内燃机作动力。
消防水泵与动力机械宜直接相连。
⑸消防水泵房应有与本单位消防队直接联络的通讯设备。
2、对室内消防水箱的要求⑴室内消防水箱的设置，应根据室外管网的水压和水量及室内用水要求确定。
⑵设有常高压和临时高压给水系统的建筑物，可以不设消防水箱。
⑶设置临时高压给水系统的建筑物，如设有消防水箱或气压水箱、水塔，应符合下列要求：应在建筑物顶部（最高部位）设置重力自流水箱；室内消防水箱容积（气压水罐、水塔，以及各分区的消防水箱）应贮存10min的消防用水量（即扑救初期火灾的用水量）。
