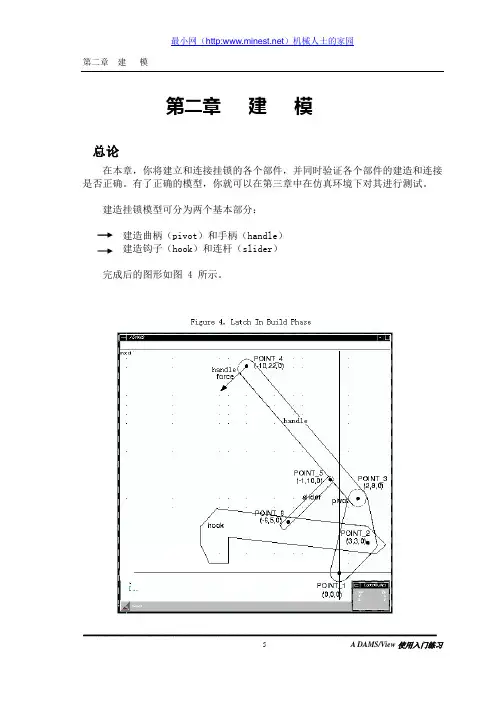

ADAMS实例弹簧挂锁模型之2第二章建模

第二章建模总论在本章，你将建立和连接挂锁的各个部件，并同时验证各个部件的建造和连接是否正确。

有了正确的模型，你就可以在第三章中在仿真环境下对其进行测试。

建造挂锁模型可分为两个基本部分：建造曲柄（pivot）和手柄（handle）建造钩子（hook）和连杆（slider）完成后的图形如图 4 所示。

═══════════════════════════════════════════════建造曲柄（pivot）和手柄（handle）作为建造模型的初始步骤，你需完成以下操作：1.启动ADAMS/View并建立一个新的数据文件2.熟识ADAMS/View的界面3.设置工作环境4.创建设计点5.建造曲柄（pivot）6.重新命名曲柄（pivot）7.建造手柄（handle）8.用转动副连接各个部件9.模拟模型的运动10.观察参数化的效果◆启动ADAMS/View并建立一个新的数据文件在本部分，你需要启动ADAMS/View并建立一个模型数据文件，其中包含一个名为Latch的模型。

模型数据文件记载了你在ADAMS/View当前时段所做的所有工作，包括你建立的所有模型、模型的属性、仿真的结果和图表、定制菜单和对话框，以及你所做的所有参考标识。

在UNIX环境下，你可以从ADAMS Product Menu菜单中启动ADAMS/View。

关于ADAMS Product Menu菜单更多的信息请参阅指导手册《Running and Configuring ADAMS on Your UNIX System》。

在Windows环境下，你可以从START菜单启动ADAMS/View。

关于更多的信息请参阅指导手册《Running ADAMS on Windows》。

在UNIX环境下启动ADAMS/View:1从ADAMS Product Menu菜单中，选择ADAMS/View，则出现运行ADAMS/View 的对话框出现。

ADAMS基础培训-实例讲解

从优化结果可以看出，设计变量 “DV_4”、“DV_6”和“DV_8”的值分别为3.36319、7.93088和10.016时，夹紧机构夹紧力最大为1022N。
3.1 输入试验数据
选择数据类型数据路径模型选择
3.2 试验数据建立曲线
后处理
数据选择
设置独立坐标轴
试验数据曲线
3.3 编辑曲线
曲线编辑
标题
坐标轴
曲线名称
试验数据曲线
3.4 仿真数据建立曲线并与试验数据对比
➢在图表生成器中选择Last_Run(…)。 ➢选择Last_Run(…)和overcenter作为水平轴数据。 ➢选择SPRING_1_MEA_1作为垂直轴数据，再选Add Curves。 ➢将该曲线的legend文字改为Virtual Test Data。
1.7 创建手柄
➢点击鼠标右键打开工具包点击Link图标 ➢ 用鼠标左键点选Point_5、Point_6，创建连杆。 ➢对模型进行重命名，Slider。
1.8 创建铰接
➢点击鼠标右键打开工具包点击Revolute Joint 图标，选择2 Bod-1Loc，Normal To Grid。 ➢ 点击ground，Pivot和Point_1在Point_1处创建大地与曲柄间的铰接。 ➢按照上述操作设置链接：
1、手柄与曲柄之间的Point_3， 2、手柄与连杆之间的Point_5， 3、连杆与钩子之间的Point_6， 4、钩子与曲柄之间的Point_2。
1.9 模型验证
验证模型：
➢4 移动物体 ➢5 铰接约束 ➢ 2 自由度
二、测试模型
建立地块（Ground Block）建立锁钩与地块间 In plane约束建立一个拉压弹簧加一个手柄力角度测试，测试弹簧力生成传感器模型仿真

ADAMSView基础

第5章 ADAMS/ViewADAMS/View是ADAMS一个强大的模块，主要是用于前处理（建模）。

它除了提供了强大的建模功能，同时也集成了仿真、优化分析的功能。

通过对本章的学习，可以对ADAMS/View的主要功能及其操作步骤有一定的了解。

5．1 ADAMS/View简介ADAMS/View是一个强大的建模和仿真环境,它可以建模、仿真并优化机械系统模型。

ADAMS/View可快速对多个设计变量进行分析直到获得最优化的设计。

在ADAMS/View中创建模型的步骤与通常创建物理模型的步骤是相同的。

尽管列出的创建模型的步骤似乎是一次创建模型成功,然后再对模型进行测试并优化,但建议在创建整个模型之前先建立并测试模型的小的元件或子系统。

例如,先创建一些小的模型部件,把它们联系在一起,然后运行简单的仿真以测试它们的运动，确保它们运动正确。

一旦模型正确,再在其上添加更复杂的模型。

刚开始会进展缓慢,但能在开始下一步之前确保每个子系统工作正常，为后续工作作好铺垫。

5.1.1 建模和仿真的步骤建模和仿真的步骤大体上可以分为下面几步：（1）建模(Build)：创建零件、约束零件、定义作用在零件上的力；（2）测试模型(Test)：测试特征、进行仿真、察看动画、察看结果曲线；（3）验证模型(Validate)：输入测试数据、在绘制的曲线图上添加测试数据；（4）模型优化(Refine)：添加摩擦、定义柔性体、施加作用力函数、定义控制；（5）迭代(Iterate)：增加参变量、定义设计变量；（6）优化分析(Optimize)：进行设计敏感性研究、完成试验设计、进行优化研究；（7）宏操作(Automate)：创建用户菜单、创建用户对话框、以宏的形式记录并重新进行模型操作。

5.1.2 创建模型1. 模型元素类型复杂机械系统模型主要由部件、约束、力（驱动）、力元等要素组成。

ADAMS/View中的模型元素基本由这四类组成。

(1）部件：也称作构件。
