天融信防火墙配置实例
天融信防火墙通用配置
天融信防火墙通用配置 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】天融信防火墙通用配置一.通过浏览器登陆配置防火墙,用一根直通线将防火墙的eth0口与某台主机的网口相连。
出厂默认eth0口IP为: 出厂用户名为：superman，密码为：talent或。
现IP改为，用户名为：superman，密码为：topsec0471。
在浏览器上输入防火墙的管理URL，例如：，弹出如下的登录页面。
输入用户名为：superman，密码为：topsec0471，登陆进入。
二．接口IP地址的配置：1.点击：网络管理---接口Eth0口接在WEB服务器端网络，eth1口接在MISS网络，根据实际情况配置IP，eth0口与web 服务器在同一网段，eth1口与miss网在同一网段。
现例：WEB服务器端在网段，MISS网在网段。
eth0口IP为服务器实际IP为，eth1IP 口为。
接口模式选择：路由。
其余选项采用默认配置。
三．路由配置点击：网络管理----路由，现有四条路由是设备自身生成的路由，现例不牵扯到复杂网络带有路由器等相关网络设备，所以不需添加静态路由，只需将WEB服务器主机的网关设成：既eth0口的IP，MISS网端的主机网关设成：即eth1口的IP。
若遇复杂网络，则需添加路由关系，确保两端网络能相互PING通即可。
四．地址转换：1.配置转换对象：点击：资源管理----地址；点击：添加：该例需添加两个对象：wcj-web为实际WEB的IP地址，MAC地址为空。
Xnweb 为转换后的IP地址为：，该地址与MISS网的主机在同一网段，只要不被使用即可。
以后miss网的主机只需浏览：，不需浏览地址。
以达到伪装IP的目的。
2.区域设置：点击：资源管理---区域；将eth0口名称改为scada，权限选：允许；eth1口名称改为：miss，权限：允许。
3．地址转换：点击：防火墙----地址转换；点击添加：在此我们只需设置目的转换，选中：[目的转换]选项。
天融信防火墙配置实例
天融信防火墙配置实例
eth5为外网口指定IP为10.0.0.21 eth6为内网口指定IP为10.1.8.254 其中外网网关为10.0.0.254，内网网关为
第一步：找根直通线连接VPN默认配置口eth0 192.168.1.254 配置网络管理-接口设置相应eth5 eth6
第二步：添加路由网络管理-路由-添加
添加所有的地址出口为外网出口eth5，从网关10.0.0.254 出去第三步：资源管理-区域添加两个网口
第四步：
防火墙-访问控制-添加组
第五步：
防火墙-地址转换-添加
任意的10.1.8.0子网访问任意地址，都从eth5出去第六步：
网络管理-dhcp
看需求来添加是否需要自动获取IP
第七步：
系统管理-配置-开放服务
开放添加的两个端口的ping webui,外网开updata 内网开dhcp
到此，从eth6下面链接的电脑都可以自动分配IP（10.1.8.网段），且可以访问局域网内IP。
天融信防火墙NGFW4000快速配置手册
天融信防火墙NGFW4000快速设置装备摆设手册一、防火墙的几种治理方法1．串口治理第一次运用收集卫士防火墙,治理员可以经由过程 CONSOLE 口以敕令行方法进行设置装备摆设和治理.经由过程 CONSOLE 口登录到收集卫士防火墙,可以对防火墙进行一些根本的设置.用户在初次运用防火墙时,平日都邑登录到防火墙更改出厂设置装备摆设（接口.IP 地址等）,使在不转变现有收集构造的情形下将防火墙接入收分散.这里将具体介绍若何经由过程 CONSOLE口衔接到收集卫士防火墙：1）运用一条串口线（包含在出厂配件中）,分离衔接盘算机的串口（这里假设运用 com1）和防火墙的 CONSOLE 口.2）选择开端 > 程序 > 附件 > 通信 > 超等终端,体系提醒输入新建衔接的名称.3）输入名称,这里假设名称为“TOPSEC”,点击“肯定”后,提醒选择运用的接口（假设运用 com1）.4）设置 com1 口的属性,按照以下参数进行设置.5）成功衔接到防火墙后,超等终端界面会消失输入用户名/暗码的提醒,如下图.6）输入体系默认的用户名：superman 和暗码：talent,即可登录到收集卫士防火墙.登录后,用户就可运用敕令行方法对收集卫士防火墙进行设置装备摆设治理.2．TELNET治理TELNET治理也是敕令行治理方法,要进行TELNET治理,必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0addressname any”敕令添加治理权限2)在串口下用“system telnetd start”敕令启动TELNET治理办事3)知道治理IP地址,或者用“network interface eth0 ip add192.168.1”敕令添加治理IP地址4)最后输入用户名和暗码进行治理敕令行如图：3．SSH治理SSH治理和TELNET根本一至,只不过SSH是加密的,我们用如下步调治理：1)在串口下用“pf service add name ssh area area_eth0 addressnameany”敕令添加治理权限2)在串口下用“system sshd start”敕令启动TELNET治理办事3)知道治理IP地址,或者用“network interface eth0 ip add192.168.1”敕令添加治理IP地址4)最后输入用户名和暗码进行治理敕令行如图：4．WEB治理1)防火墙在出厂时缺省已经设置装备摆设有WEB界面治理权限,假如没有,可用“pf service add name webui area area_eth0 addressname any”敕令添加.2)WEB治理办事缺省是启动的,假如没有启动,也可用“system httpd start”敕令打开,治理员在治理主机的阅读器上输入防火墙的治理 URL,例如：0,弹出如下的登录页面.输入用户名暗码后（收集卫士防火墙默认出厂用户名/暗码为：superman/talent）,点击“提交”,就可以进入治理页面.5．GUI治理GUI图形界面治理跟WEB界面一样,只是,在治理中间中集成了一些安然对象,如监控,抓包,跟踪等1)装配治理中间软件2)运行治理软件3)右击树形“TOPSEC治理中间”添加治理IP4)右击治理IP地址,选择“治理”,输入用户名和暗码进行治理5)也可右击治理IP地址,选择“安然对象”,进行及时监控选择：安然对象-衔接监控点击启动,在弹出的窗口中增长过滤前提,可用缺省值监控所有衔接.选中增长的过滤前提,点设置就可以看到及时的监控后果了,如下图：二、敕令行经常运用设置装备摆设(注：用串口.TELNET.SSH方法进入到敕令行治理界面,天融信防火墙敕令行治理可以完成所有图形界面治理功效,敕令行支撑TAB键补齐和TAB键帮忙,敕令支撑多级操纵,可以在体系级,也就是第一级直接输入完全的敕令;也可以进入响应的功效组件级,输入对应组件敕令.具体分级如下表：)体系级体系级为第一级,供给装备的根本治理敕令.CLI治理员登录后,直接进入该级,显示为：TopsecOS#.组件级组件级为第二级,供给每个安然组件（SE）所独有的治理敕令.在体系级下,TopsecOS #<tab> 按 tab键,则显示出安然组件级敕令见下表.1．体系治理敕令(SYSTEM)在敕令行下一般用SYSTEM敕令来治理和检讨体系设置装备摆设：2．收集设置装备摆设敕令(NETWORK)3．双机热备敕令(HA)HA LOCAL <ipaddress> 设置 HA接口的本机地址HA PEER <ipaddress> 设置 HA接口的对端地址HA PEER-SERIAL <string> 设置 HA接口的对端的 licence 序列号HA NO <local|peer|peer-serial> 复位 HA接口的本机地址/对端地址/对端 licence序列号HA PRIORITY <primary|backup> 设定 HA 优先级是主机优先照样备份机优先（默认为 backup,即假如同时启动主机成为活HA SHOW <cr> 检讨 HA的设置装备摆设信息HA ENABLE<cr> 启动 HAHA DISABLE<cr> 停用 HAHA CLEAN<cr> 消除 HA设置装备摆设信息HA SYNC <from-peer|to-peer> HA同步（从对端机上同步设置装备摆设/同步设置装备摆设到对端机上）4．界说对象敕令(DEFINE)5．包过滤敕令(PF)增长一条办事拜访规矩SERVICEADDname<gui|snmp|ssh|monitor|ping|telnet|tosids|pluto|auth |ntp|update|otp|dhcp|rip|l2tp|pptp|webui|vrc|vdc>area <string> <[addressid <number>]| [addressname <addr_name>]>6．显示运行设置装备摆设敕令(SHOW_RUNNING)SHOW_RUNNING7．保管设置装备摆设敕令(SAVE)SAVE三、WEB界面经常运用设置装备摆设用阅读器或者分散治理中间登录到WEB治理界面如下：1．体系治理设置装备摆设在“体系”下,可以显示或设置装备摆设体系相干设置A)体系 > 根本信息显示体系的型号.版本.功效模块.接口信息等等：B)体系 > 运行状况检讨体系的运行状况,包含CPU.内存运用情形和当前衔接数等C)体系 > 设置装备摆设保护上传或下载设置装备摆设文件D)体系 > 体系办事体系办事在本体系中主如果指监控办事.SSH 办事.Telnet办事和 HTTP办事.TOS体系供给了对这些办事的掌握（启动和停滞）功效,其具体的操纵如下：E)体系 > 凋谢办事添加或检讨体系权限,包含WEB治理.GUI治理.TELNET治理.SSH治理.监控等等F)体系 > 体系重启2．收集接口.路由设置装备摆设A)设置防火墙接口属性用户可以对收集卫士防火墙的物理接口的属性进行设置,具体步调如下：1）在治理界面左侧导航菜单中选择收集 > 物理接口 ,可以看到防火墙的所有物理接口,如下图所示,共有三个物理接口：Eth0.Eth1.Eth2.2）假如要将某端口设为路由模式,点击该端口后的路由修正图标“”,弹出“设定路由”对话框,如下图所示.可认为某个端口设置多个 IP 地址,点击“添加设置装备摆设”按钮,添加接口的 IP 地址.假如选择“ha-static”,暗示双机热备的两台装备在进行主从切换时,可以保管本来的地址不变,不然,从墙的地址将被主墙笼罩.收集卫士防火墙不支撑不合的物理接口设置装备摆设雷同的 IP地址或 IP 地址在统一子网内.3）假如要将某端口设交流模式,点击该端口后的交流修正图标“”,弹出“交流”设置窗口,如下图所示.起首,须要肯定该接口的类型是“Access”照样“Trunk”.假如是“Access”接口,则暗示该交流接口只属于一个 VLAN,须要指定所属的 VLID 号码,如上图所示.如是“Trunk”接口,则设置参数界面如下图所示.上图参数解释如下表所示：点击“提交设定”则完成接口从路由模式向交流模式的转换.4）点击“其他”按钮,可以设置接口的其他信息,如下图.B)设置路由用户可以在收集卫士防火墙上设置计谋路由及静态路由,具体步调如下：1）在左侧导航菜单中选择收集 > 静态路由,可以看到已经添加的计谋路由表以及体系主动添加的静态路由表,如下图所示.2）设置计谋路由,点击“添加计谋路由”,如下图所示.个中“网关”为下一跳路由器的进口地址,“端口”指定了从防火墙装备的哪一个接口（包含物理接口和 VLAN 虚接口）发送数据包.Metric 为接口跃点数,默认为 1.假如选择“NAT 后的源”为“是”,暗示计谋路由的源地址为 NAT 后的地址,计谋路由添加成功后的“标识表记标帜”一栏显示为“UGM”.默认为“否”,计谋路由添加成功后的“标识表记标帜”一栏显示为“U”.3）设置完成后,点击“提交设定”按钮,假如添加成功会弹出“添加成功”对话框.点击“撤消返回”则废弃添加,返回上一界面.若要删除某路由项,点击该路由项地点行的删除图标“”进行删除.4）移动计谋路由.因为计谋履行动第一匹配原则,则计谋的次序与计谋的逻辑相干,在此可以转变添加计谋时刻的缺省的履行次序（按照添加次序分列）.具体设置办法为：在计谋路由表中点击要移动的路由选项（例如要移动计谋路由 102）后的“移动”图标按钮 ,进入如下界面.在第一个下拉框中选择参考地位路由,第二个下拉框中则是选择将当前路由移动到参考路由之前照样之后.例如：要将路由 102 移动到路由 101 之前,则第一个下拉框选择 ID“101”,第二个下拉框选择“之前”,点击“提交设定”按钮,则弹出移动成功对话框.点击“肯定”返回路由界面,可以看到路由 102 已经移动到了 101 之前,如下图所示.3．对象设置装备摆设A)设置主机对象选择对象 > 地址对象 > 主机对象,右侧界面显示已有的主机对象,如下图所示.点击“添加设置装备摆设”,体系消失添加主机对象属性的页面,如下图所示.B)设置规模对象选择对象 > 地址对象 > 地址规模,右侧界面显示已有的地址规模对象,如下图所示.点击“添加设置装备摆设”,进入地址规模对象属性的页面,如下图所示.C)设置子网对象选择对象 > 地址对象 > 子网对象,在右侧页面内显示已有的子网地址对象,如下图所示.D)设置地址组不合的地址对象可以组合为一个地址组,用作界说计谋的目标或源.地址组的支撑加强了对象治理的层次性,使治理加倍灵巧.设置地址组对象的步调如下：1）选择对象 > 地址对象 > 地址组,在右侧页面内显示已有的地址组对象,如下图所示.2）选择“添加设置装备摆设”,体系消失如下图所示的页面.E)自界说办事当预界说的办事中找不到我们须要的办事端口时,我们可以本身界说办事端口：1）选择对象 > 办事对象 > 自界说办事,点击“添加设置装备摆设”,体系消失如下页面.2）输入对象名称后,设置协定类型及端标语规模.3）点击“提交设定”,完成设置.F)设置区域对象体系支撑区域的概念,用户可以依据现实情形,将收集划分为不合的安然域,并依据其不合的安然需求,界说响应的规矩进行区域鸿沟防护.假如不消失可匹配的拜访掌握规矩,收集卫士防火墙将依据目标接口地点区域的权限处理该报文.设置区域对象,具体操纵如下：1）选择对象 > 区域对象,显示已有的区域对象.防火墙出厂设置装备摆设中缺省区域对象为 AREA_ETH0,并已和缺省属性对象 eth0 绑定,而属性对象eth0 已和接口eth0 绑定,是以出厂设置装备摆设中防火墙的物理接口eth0 已属于区域 AREA_ETH0.2）点击“添加设置装备摆设”,增长一个区域对象,如下图所示.在“对象名称”部分输入区域对象名称;在“权限选择”部分设定和该区域所属属性绑定的接口的缺省属性（许可拜访或制止拜访）.在“选择属性”部分的左侧文本框中选择接口,然后点击添加该区域具有的属性,被选接口将出如今右侧的“被选属性”文本框中,可以同时选择一个或多个.3）设置完成后,点击“提交设定”按钮,假如添加成功会弹出“添加成功”对话框.4）点击“撤消返回”则废弃添加,返回上一界面.5）若要修正区域对象的设置,点击该区域对象地点行的修正图标“”进行修正.6）若要删除区域对象,点击该区域对象地点行的删除图标“”进行删除.G)设置时光对象用户可以设置时光对象,以便在拜访掌握规矩中引用,从而实现更细粒度的掌握.比方,用户愿望针对工作时光和非工作时光设置不合的拜访掌握规矩,引入时光对象的概念很轻易解决该类问题.设置时光对象,具体操纵如下：1）选择对象 > 时光对象,点击“添加设置装备摆设”,体系消失如下页面. 2）依次设置“对象名称”.“每周时段”和“每日时段”.3）最后点击“提交设定”,完成对象设置.新添加的对象将显示在时光对象列表中,如下图所示.4）对已经添加的时光对象,可以点击修正图标修正其属性,也可以点击删除图标删除该对象.4．拜访计谋设置装备摆设用户可以经由过程设置拜访掌握规矩实现灵巧.壮大的三到七层的拜访掌握.体系不单可以从区域.VLAN.地址.用户.衔接.时光等多个层面临数据报文进行判别和匹配,并且还可以针对多种运用层协定进行深度内容检测和过滤.与报文阻断计谋雷同,拜访掌握规矩也是次序匹配的,但与其不合,拜访掌握规矩没有默认规矩.也就是说,假如没有在拜访掌握规矩列表的末尾添加一条全体谢绝的规矩的话,体系将依据目标接口地点区域的缺省属性（许可拜访或制止拜访）处理该报文.界说拜访规矩,操纵步调如下：1）选择防火墙引擎 > 拜访掌握,点击“添加设置装备摆设”,进入拜访掌握规矩界说界面.表中“ID”为每项规矩的编号,在移动规矩次序时将会运用.“掌握”中的图标和 ,分离暗示该项规矩是否启用.2）界说是否启用该拜访掌握规矩（默认为启用该规矩）,以及拜访权限.拜访权限界说了是否许可拜访由规矩源到规矩目标所指定的办事.3）界说规矩的源规矩的源既可所以一个已经界说好的 VLAN 或区域,也可以细化到一个或多个地址对象以及用户组对象,如下图所示.图中“选择源”右侧的按钮为正序分列和倒序分列,用户可以便利的按序查找项目.别的,用户还可以选择响应的办事,即设置源端口,如下图所示.4）界说规矩的目标规矩的目标既可所以一个已经界说好的 VLAN 或区域,也可以细化到一个或多个地址对象以及用户组对象,如下图所示.别的,用户还可以设置进行地址转换前的目标地址,如下图所示.5）界说办事选择拜访规矩包含的办事,假如用户须要制订的办事没有包含在办事列表中,可以经由过程添加自界说办事添加所需办事.假如没有选择任何办事,则体系默认为选择全体办事.6）界说帮助选项各项参数解释如下：7）点击“提交设定”完成该条拜访掌握规矩的设定.8）用户可以点击“修正”按钮,对现有规矩进行编辑.可以点击“拔出”按钮,在现有规矩间拔出一条新规矩.8）点击“清空设置装备摆设”,可以消除所有的拜访掌握规矩,便于从新设置装备摆设.9）须要更改规矩的匹配次序时点击该规矩右侧“移动”按钮,如下图所示.用户可以选择响应 ID.地位,移动计谋.完成后点击“提交设定”保管或“撤消返回”废弃移动.5．高可用性设置装备摆设设置装备摆设收集卫士防火墙双机热备的步调如下：1）选择体系 > 高可用性,进入高可用性设置页面,如下图所示.2）设置主/从装备参数,参数解释请拜见下表.3）点击“提交设定”,完成双机热备设置.四、透明模式设置装备摆设示例拓补构造：1．用串口治理方法进入敕令行用WINDOWS自带的超等终端或者SecureCRT软件,运用9600的速度,用串口线衔接到防火墙,用户名是superman,暗码是talent.(具体办法见第一节),下面是具体设置装备摆设,加粗显示的为敕令行.2．设置装备摆设接口属性将ETH0口设置装备摆设为交流模式：network interface eth0 switchport设置装备摆设ETH0口的METRIC值,用于盘算双机热备的权值：network interface eth0 ha-metric 100将ETH1口设置装备摆设为交流模式：network interface eth1 switchport设置装备摆设ETH1口的METRIC值,用于盘算双机热备的权值：network interface eth1 ha-metric 100设置装备摆设ETH2口的METRIC值,用于盘算双机热备的权值：network interface eth2 ha-metric 100将没有运用的ETH2口封闭：network interface eth2 shutdown设置装备摆设同步接口ETH3的IP地址和HA标识表记标帜：network interface eth3 ip add 11.1.1.1 mask 255.255.255.252 ha-static label 0设置装备摆设ETH3口的METRIC值,用于盘算双机热备的权值：network interface eth3 ha-metric 1003．设置装备摆设VLAN添加VLAN1：network vlan add id 1为VLAN1添加IP地址：network interface vlan.0001 ip add 192.168.1.250 mask255.255.255.0 label 04．设置装备摆设区域属性将区域缺省拜访权限为制止define area add name area_eth0 attribute 'eth0 ' access off define area add name area_eth1 attribute 'eth1 ' access off5．界说对象界说主机地址对象define host add name 192.168.1.10 ipaddr '192.168.1.10 ' macaddr 00:19:21:50:15:1fdefine host add name 192.168.1.20 ipaddr '192.168.1.20 '界说时光对象define schedule add name 上班时光 week 12345 start 08:00 end 18:006．添加体系权限为ETH0口添加TELNET权限pf service add name telnet area area_eth0 addressname any7．设置装备摆设拜访计谋'上班时光 'PING FTP SSH TELNET SMTP DNS_Query TFTP HTTP POP3 NETBIOS-SSN(TCP) MICROSOFT-DS(TCP) MSTerminal这些办事：firewall policy add action accept srcarea 'area_eth0 ' dstarea'area_eth1 ' src '192.168.1.10 ' dst '192.168.1.20 ' service'PING FTP SSH TELNET SMTP DNS_Query TFTP HTTP POP3 NETBIOS-SSN(TCP) MICROSOFT-DS(TCP) MSTerminal ' schedule '上班时光 ' 8．设置装备摆设双机热备设置装备摆设本机同步IP设置装备摆设对端机械同步IP启动双机热备功效ha enable,完成设置装备摆设之后,我们先接恶意跳线,将两台防火墙的ETH3口衔接,然后接上其他接口的网线,到此透明模式的双机热备设置装备摆设完成.五、路由模式设置装备摆设示例拓补构造：1．用串口治理方法进入敕令行办法同上面的透明模式.2．设置装备摆设接口属性设置装备摆设ETH0口的IP地址：network interface eth0 ip add 192.168.1.250 mask 255.255.255.0 label 0设置装备摆设ETH0口的METRIC值,用于盘算双机热备的权值：network interface eth0 ha-metric 100设置装备摆设ETH1口的IP地址：network interface eth1 ip add 192.168.2.250 mask 255.255.255.0 label 0设置装备摆设ETH1口的METRIC值,用于盘算双机热备的权值：network interface eth1 ha-metric 100设置装备摆设ETH2口的METRIC值,用于盘算双机热备的权值：network interface eth2 ha-metric 100将没有运用的ETH2口封闭：network interface eth2 shutdown设置装备摆设同步接口ETH3的IP地址和HA标识表记标帜：network interface eth3 ip add 11.1.1.1 mask 255.255.255.252 ha-static label 0设置装备摆设ETH3口的METRIC值,用于盘算双机热备的权值：network interface eth3 ha-metric 1003．设置装备摆设路由设置装备摆设到192.168.3.0/24网段的路由：设置装备摆设到192.168.4.0/24网段的路由：4．设置装备摆设区域属性将区域缺省拜访权限为制止define area add name area_eth0 attribute 'eth0 ' access offdefine area add name area_eth1 attribute 'eth1 ' access off5．设置装备摆设主机对象define host add name 192.168.1.10 ipaddr '192.168.1.10 ' macaddr 00:19:21:50:15:1fdefine host add name 192.168.1.20 ipaddr '192.168.1.20 '6．设置装备摆设拜访计谋PING FTP SSH TELNET SMTP DNS_Query TFTP HTTP POP3 NETBIOS-SSN(TCP) MICROSOFT-DS(TCP) MSTerminal这些办事：firewall policy add action accept srcarea 'area_eth0 ' dstarea'area_eth1 ' src '192.168.1.10 ' dst '192.168.1.20 ' service'PING FTP SSH TELNET SMTP DNS_Query TFTP HTTP POP3 NETBIOS-SSN(TCP) MICROSOFT-DS(TCP) MSTerminal '7．设置装备摆设双机热备设置装备摆设本机同步IP设置装备摆设对端机械同步IP启动双机热备功效ha enable注：设置装备摆设好一台防火墙后,我们要设置装备摆设另一台热备的防火墙,其设置装备摆设根本上与致,独一不合的只有两个地方,一个是同步接口ETH3的IP地址为11.1.1.2;另一个是双机热备设置装备摆设中的本机同步IP和对端机械同步IP相反,本机IP为11.1.1.2,对端机械IP为11.1.1.1,完成设置装备摆设之后,我们先接恶意跳线,将两台防火墙的ETH3口衔接,然后接上其他接口的网线,到此透明模式的双机热备设置装备摆设完成.。

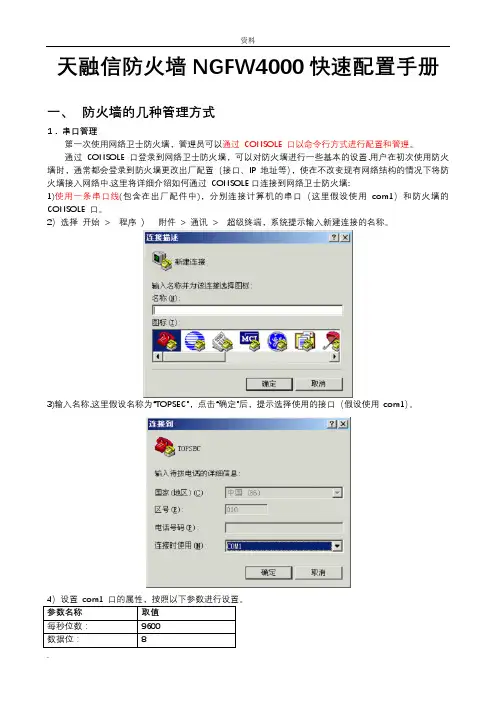

天融信防火墙NGFW4000快速配置手册【范本模板】
天融信防火墙NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。
通过CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置.用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中.这里将详细介绍如何通过CONSOLE口连接到网络卫士防火墙:1)使用一条串口线(包含在出厂配件中)，分别连接计算机的串口（这里假设使用com1）和防火墙的CONSOLE 口。
2）选择开始> 程序〉附件> 通讯> 超级终端，系统提示输入新建连接的名称。
3)输入名称,这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用com1）。
4）设置com1 口的属性，按照以下参数进行设置。
参数名称取值每秒位数：9600数据位：8奇偶校验：无停止位: 16）输入系统默认的用户名:superman 和密码:talent，即可登录到网络卫士防火墙。
登录后,用户就可使用命令行方式对网络卫士防火墙进行配置管理。
2．TELNET管理TELNET管理也是命令行管理方式，要进行TELNET管理,必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“system telnetd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192。
168.1.250 mask 255.255.255。
0”命令添加管理IP地址4)然后用各种命令行客户端（如WINDOWS CMD命令行）管理：TELNET 192.168.1。
2505)最后输入用户名和密码进行管理命令行如图：3．SSH管理SSH管理和TELNET基本一至,只不过SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any”命令添加管理权限2)在串口下用“system sshd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1。
天融信防火墙配置手册讲义
防火墙形态
类似于一台路由器设备，是一台特殊的计算机。
配置目标
以天融信防火墙(TOPSEC FireWall ARES－M)为实例，来测试防火墙各 区域的访问控制机制：
目标一： 了解访问策略的原理与作用。通过设置访问策略，测试Intranet（企
业内联网）,SSN（安全服务区，即DMZ（非军事区）,Internet（互联网） 区域之间访问控制机制。
1）把需要测试的目标主机操作系统中网关地址 (在网络属性中设置) 删 除。
2）在目标主机无网关情况下， 增加一个访问策略，允许本机（策略源） 访问该目标主机（策略目的），测试与该主机连接情况。
3) 进入‘高级管理’→‘通信策略’→ 增加本机（策略源）到该目标 主机（策略目的）的通讯策略，通信方式选择NAT方式。
（相当于二层交换） 而路由模式可以让不同网段在不同区域通过防火墙端口IP地址路由 进行通信。（三层交换作用）
了解防火墙的三种接入模式
1.透明模式（网络）
2.路由模式
• 路由模式
3.透明及路由的混合模式
透明网络结构
Web e-mail FTP
DMZ 区ຫໍສະໝຸດ 1.240192.168.1.110/120/130/140/150
4） 测试与该主机连通情况以及对方主机访问本机的连通情况。 5） 本机删除网关后，让对方主机增加网关，反过来再增加访问策略和 NAT进行测试。 说明：访问策略是权限的问题，通讯策略是路径的问题。 NAT都是单向访问，内网需要网关路由到外网，而外网不需路由到内网。 保护了内网的安全。 思考: NAT是作为源IP地址转换，NAT在整个转换过程中所起到的作用?
主机节点对象的建立
接下来在防火墙三个区域‘缺省权限’设为‘禁止访问’的情况下， 做以下步骤： STEP4: 主机节点对象建立
天融信防火墙配置手册
网关：192.168.6.250
防火墙
路由模式 访问控制 测试结构
Intranet 内网
192.168.1.50/60/70/80/90
网关：192.168.1.250
上半部份
一、通过防火墙的路由功能实现访问控制，操作步骤如下： STEP1:线路连接 根据图示设置主机IP地址(注意主机IP与连接的防火墙端口地址为同一网 段，不能与连接的防火墙端口地址冲突)，设置防火墙本区域端口IP地址 为主机网关地址。 测试能否PING通防火墙端口IP地址。
把过滤策略优先级提到最前面，测试该网站能否打开。（不需选择关键字） 6）在高级管理→特殊对象→关键字→定义关键字 7）访问策略→INTERNET区域→ 增加 HTTP策略，允许某一网站访问，
但禁止关键字访问。 把过滤策略优先级提到最前面，测试含有该关键字的网 页能否打开。
注意：定义关键字不需要加 * ，过滤关键字即过滤含有关键字的网页。 选择关键字则访问策略的访问控制只能选择“允许”,不能选择禁
• 常见的木马、病毒使用的端口尽量关闭，如445,7626，4006， 1027，6267等，对高发及最新病毒、木马端口要及时做出处理。
• 防止反向连接,对由内到外的连接也要注意端口防护。
通信策略
STEP7: 设置NAT（网络地址转换）方式
与另一区域的一主机配合操作。在目标主机无网关（路由）的情况下， 通过NAT方式进行访问。访问端需要有网关（路由）。
➢ 本机PING其他区域内主机，测试连通性。 ‘网络’→‘区域’→ 防火墙三个区域→ ‘缺省访问权限’设为禁止访
问。 操作说明：不选择“可读、可写、可执行”选项，表示为禁止访问。
➢ 本机PING其他区域内主机，测试连通性。 第四个区域area_4为该软件上带的区域名，可不管,实际硬件上没有。
天融信防火墙NGFW的配置
全新的天融信防火墙NGFW4000_配置配置一台全新的NGFW4000,配置完后,内网用户10.10.1.0/24和可以通过防火墙上网,外网用户可以通过访问防火墙的外网接口地址来访问内网的WEB服务器,并且内网用户也可以通过WEB服务器的外网地址进行访问;网络说明：防火墙外网接口地址：防火墙内网接口地址：核心交换机防火墙VLAN：核心交换机用户群A的VLAN：10.10.1.0/24核心交换机用户群B的VLAN：用户群A的默认网关：用户群B的默认网关：防火墙至出口的默认网关：核心交换机至防火墙的默认网关：内网WEB服务器地址：通过防火墙映射成公网地址简单拓扑图如下：这里着重介绍的是出口防火墙的配置,从上图中可以看出,防火墙位于核心交换机至INTERNET 出口的中间;我们首先需通过某种方式对防火墙进行管理配置;1、连接防火墙首先查看防火墙的出厂随机光盘,里面其中有个防火墙安装手册,描述了防火墙的出厂预设置：管理用户管理员用户名 superman 管理员密码 talent 或系统参数设备名称 TopsecOS同一管理员最多允许登录失败次数 5最大并发管理数目 5最大并发管理地点 5同一用户最大登录地点 5空闲超时 3 分钟物理接口Eth0或LAN 口 IP：其他接口 Shutdown服务访问控制WEBUI 管理通过浏览器管理防火墙：允许来自Eth0或LAN 口上的服务请求GUI 管理通过TOPSEC 管理中心：允许来自Eth0或LAN 口上的服务请求SSH通过SSH 远程登录管理：允许来自Eth0或LAN 口上的服务请求升级对网络卫士防火墙进行升级：允许来自Eth0或LAN 口上的服务请求PINGPING 到网络卫士防火墙的接口IP 地址或VLAN虚接口的IP 地址：允许来自Eth0或LAN 口上的服务请求其他服务禁止地址对象地址段名称 any地址段范围 0.0.0.0 –区域对象区域对象名称 area_eth0绑定属性 eth0权限允许日志日志服务器IP 地址 IP：.日志服务器开放的日志服务端口 UDP 的514 端口高可用性HA关闭从中可以看出,管理口为ETH0口,地址为,我们将一台电脑直接与ETHO接口相连,然后配置一个段的地址,然后在浏览器上访问,就进入了WEB管理界面如出现安装证书问题,直接点继续浏览此网站,如下;2、配置防火墙接口将ETH1配置成外网接口,ETH2配置成内网接口,依次选择左边菜单的“网络管理”->“接口”,在ETH1接口一行点击最后的蓝色图标,如下图,进入ETH1接口配置模式;然后输入外网地址,接口模式为“路由”,最后点“确定”,如下图; 同理,将ETH2接口地址设置成内网地址：3、路由配置这里有两种路由要写,一是至外网出口的默认路由,下一跳为,还有一种是至内网核心交换机的回程路由,共有两条,下一跳都是指向;依次选择左边菜单的“网络管理”->“路由”,然后点击“添加”,添加一条至外网的默认路由,如下;再依次添加两条回程路由：这样,出去的路由有了,回去的路由也有了;4、访问控制默认防火墙是阻止所有经过的包,所以需对访问控制项进行设置;点击菜单的“防火墙”->“访问控制”,点击“添加”按扭,如下图就出现了添加窗口,在源窗口和目的窗口均选择“ANY范围”,“服务”不选包含所有服务,“选项”默认,直接点击确定;这样,就允许所有的数据经过防火墙了;当然,可以通过详细的设置来控制不同网段的电脑,这里就不在叙述了;5、配置地址转换NAT首先新建“区域”,选择菜单的“资源管理”->“区域”,点击添加,将内、外网的区域新建好;下来配置源地址转换,选择“防火墙”->“地址转换”,点击添加,选择“源地址”转换,在源选项上,将“高级”的钩打上,然后将“neiwang”移至“已选源AREA”,如下图：在目标选项上,将“高级”的钩打上,然后将“waiwang”移至“已选目的AREA”,如下图：在“服务”选项上,不选择任何服务,这样就表示包含所有服务;在“源地址转换为：”选项中,选择“ETH1属性”,如下图;配置到此,内网用户已经可以通过防火墙上INTERNET了;接下来配置目的地址转换,让外网的用户可以访问内网的WEB服务器10.10.1.200;6、内网WEB服务器映射选择菜单“资源管理”->“地址”,选择添加,将10.10.1.200添加至地址栏中,命名为-server,如下图;然后选择“防火墙”->“地址转换”,选择添加,弹出对话框,然后选择“目的转换”选项,在“源”选项上,选择“ANY”：在“目的”选项上,选择“ETH1”：“服务”选项不选,“目的地址转换为”选择刚才新建的“-server”地址,“目的端口转换为”选择“不转换”,如下;这样,外网用户通过浏览器访问防火墙外网接口的地址时,就可以浏览到内网10.10.1.200网站服务器上的内容了;最后点击页面右上角的“保存配置”按扭;。
天融信防火墙的一个典型配置方案
[原创]天融信防火墙的一个典型配置方案一个典型配置方案现在根据我们的经验，假设几种典型的网络环境，描述“网络卫士”防火墙在这些环境中应该如何配置。
以3个端口的“网络卫士”防火墙为例，其中一个接外网，一个接内网，一个接SSN，在SSN 中有三台服务器，一台是HTTP服务器，一台是FTP服务器，一台是邮件服务器。
有如下需求：内网的机器可以任意访问外网，可以访问SSN中指定的服务器，外网和SSN的机器不能访问内网；外网可以访问SSN中的服务器。
在非动态地址环境下：防火区域配置外网：接在eth1上，缺省访问策略为any（即缺省可读、可写），日志选项为空，禁止ping。
内网：接在eth2上，缺省访问策略为none（不可读、不可写），日志选项为日志命令，允许ping。
SSN：接在eth0上，缺省访问策略为none（不可读、不可写），日志选项为日志命令，禁止ping。
经过以上的配置后，如果没有其他的访问策略和通信策略，则防火墙允许内网上的机器访问外网，允许SSN上的机器访问外网，不允许内网被外网或SSN访问，不允许SSN被外网、内网访问。
（允许访问并不表示可以成功通信，尽管内网被允许访问外网，但假如没有合法的IP地址，也无法进行成功的访问，这个问题在后面NAT配置中将进行详细描述。
）定义三个网络节点FTP_SERVER：代表FTP服务器，区域=DMZ，IP地址=…，物理地址=…。
HTTP_SERVER：代表HTTP服务器，区域=DMZ，IP地址=…，物理地址=…。
MAIL_SERVER：代表邮件服务器，区域=DMZ，IP地址=…，物理地址=…。
配置访问策略根据区域的定义，外网和内网的缺省访问权限已经满足要求，现在只需要进行一些访问策略设置。
在SSN区域中增加三条访问策略：① 访问目的=FTP_SERVER，目的端口=TCP 21。
源=内网，访问权限=读、写。
源=外网，访问权限=读。
这条配置表示内网的用户可以读、写FTP服务器上的文件，而外网的用户只能读文件，不能写文件。
天融信防火墙NGFW4000配置手册
天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (5)4．WEB管理 (6)5．GUI管理 (7)二、命令行常用配置 (12)1．系统管理命令(SYSTEM) (12)命令 (12)功能 (12)WEBUI界面操作位置 (12)二级命令名 (12)V ERSION (12)系统版本信息 (12)系统>基本信息 (12)INFORMATION (12)当前设备状态信息 (12)系统>运行状态 (12)TIME (12)系统时钟管理 (12)系统>系统时间 (12)CONFIG (12)系统配置管理 (12)管理器工具栏“保存设定”按钮 (12)REBOOT (12)重新启动 (12)系统>系统重启 (12)SSHD (12)SSH服务管理命令 (12)系统>系统服务 (12)TELNETD (12)TELNET服务管理 (12)系统>系统服务命令 (12)HTTPD (12)HTTP服务管理命 (12)系统>系统服务令 (12)MONITORD (12)MONITOR (12)服务管理命令无 (12)2．网络配置命令(NETWORK) (13)4．定义对象命令(DEFINE) (13)5．包过滤命令(PF) (13)6．显示运行配置命令(SHOW_RUNNING) (13)7．保存配置命令(SAVE) (13)三、WEB界面常用配置 (14)1．系统管理配置 (14)A)系统 > 基本信息 (14)B)系统 > 运行状态 (14)C)系统 > 配置维护 (15)D)系统 > 系统服务 (15)E)系统 > 开放服务 (16)F)系统 > 系统重启 (16)2．网络接口、路由配置 (16)A)设置防火墙接口属性 (16)B)设置路由 (18)3．对象配置 (20)A)设置主机对象 (20)B)设置范围对象 (21)C)设置子网对象 (21)D)设置地址组 (22)E)自定义服务 (22)F)设置区域对象 (23)G)设置时间对象 (23)4．访问策略配置 (24)5．高可用性配置 (27)四、透明模式配置示例 (29)拓补结构： (29)1．用串口管理方式进入命令行 (29)2．配置接口属性 (29)3．配置VLAN (29)4．配置区域属性 (29)5．定义对象 (29)6．添加系统权限 (29)7．配置访问策略 (30)8．配置双机热备 (30)五、路由模式配置示例 (31)拓补结构： (31)1．用串口管理方式进入命令行 (31)2．配置接口属性 (31)3．配置路由 (31)4．配置区域属性 (31)5．配置主机对象 (31)6．配置访问策略 (31)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。
天融信防火墙配置案例(带宽管理)
QoS（服务质量），是Quality of Service的缩写。
通过QoS管理，用户可以根据实际用户网络规划，方便、灵活地定制带宽策略，防止带宽滥用现象，并可以确保关键应用的带宽需求。
网络卫士防火墙的带宽策略采用了分层的带宽管理机制，用户可以通过设置细粒度的带宽规则来实现基于源和目的IP 地址（或地址段）、服务的带宽的集中管理。
同时，同层的带宽策略还可以根据业务需求，设置带宽策略的优先级，为关键业务流量优先分配带宽，从而合理、有效地为用户网络分配带宽资源。
图 12网络卫士防火墙分层带宽管理示意图图中的网络卫士防火墙工作在纯透明模式（即所有接口均工作在交换模式下，且属于同一个VLAN），只起到限制带宽的作用，不做任何访问策略配置。
网络卫士防火墙的初始配置不需要用户进行修改。
上传带宽管理基本需求子网1（10.200.51.0/24）向网段10.200.2.0/24上传数据，网络卫士防火墙为其分配7K （如果没有特殊说明单位均为字节/秒）的限制带宽，7K的保证带宽。
并对不同的应用设置不同的优先级控制以及带宽优化：¾ICMP为最高优先级，保证带宽为1K（最大限制带宽为7K）¾数据库为第二优先级，保证带宽为2K（最大限制带宽为7K）¾FTP为第三优先级，保证带宽为2K（最大限制带宽为7K）¾SMTP为最低优先级，保证带宽为1K（最大限制带宽为7K）配置要点带宽策略的设置包括以下方面：¾设置采用QoS的物理接口。
¾在接口下设置一到多个类及其子类。
¾在类下设置数据流的匹配规则。
WEBUI配置步骤1）设置采用QoS的物理接口。
选择网络管理 > 流量管理，在“带宽控制”页面点击“添加接口”，添加采用上传带宽配置策略的物理接口eth0。
接口的配置原则是以数据流流向为准，在数据流出网络卫士防火墙的物理接口上配置才能生效，本例中即eth0接口。
-天融信版本防火墙常用功能配置手册v2
-天融信版本防火墙常用功能配置手册v2天融信3.3版本防火墙常用功能配置手册北京天融信南京分公司2008年5月目录一、前言 (3)二、天融信3.3版本防火墙配置概述 (3)三、天融信防火墙一些基本概念 (4)四、防火墙管理 (4)五、防火墙配置 (6)（1）防火墙路由模式案例配置 (6)1、防火墙接口IP地址配置 (7)2、区域和缺省访问权限配置 (8)3、防火墙管理权限设置（定义希望从哪个区域管理防火墙） (9)4、路由表配置 (10)5、定义对象（包括地址对象、服务对象、时间对象） (11)6、地址转换策略 (14)7、制定访问控制策略 (26)8、配置保存 (31)9、配置文件备份 (31)（2）防火墙透明模式案例配置 (32)1、防火墙接口IP配置 (33)2、区域和缺省访问权限配置 (35)3、防火墙管理权限设置（定义希望从哪个区域管理防火墙） (35)4、路由表配置 (36)5、定义对象（包括地址对象、服务对象、时间对象） (37)6、制定访问控制策略 (41)7、配置保存 (46)8、配置文件备份 (46)一、前言我们制作本安装手册的目的是使工程技术人员在配置天融信网络卫士防火墙（在本安装手册中简称为“天融信防火墙”）时，可以通过此安装手册完成对天融信防火墙基本功能的实现和应用。
二、天融信3.3版本防火墙配置概述天融信防火墙作为专业的网络安全设备，可以支持各种复杂网络环境中的网络安全应用需求。
在配置天融信防火墙之前我们通常需要先了解用户现有网络的规划情况和用户对防火墙配置及实现功能的诸多要求，建议参照以下思路和步骤对天融信防火墙进行配置和管理。
1、根据网络环境考虑防火墙部署模式（路由模式、透明模式、混合模式），根据确定好的防火墙的工作模式给防火墙分配合理的IP地址。
2、防火墙接口IP配置3、区域和缺省访问权限配置4、防火墙管理权限配置5、路由表配置6、定义对象（地址对象、服务对象、时间对象）7、制定地址转换策略（包括四种地址转换策略：源地址转换、目的地址转换、双向转换、不做转换）8、制定访问控制策略9、其他特殊应用配置10、配置保存11、配置文件备份提示：每次修改配置前，建议首先备份防火墙再修改配置，避免防火墙配置不当造成网络长时间中断。
天融信防火墙讲义配置手册
防火墙形态
类似于一台路由器设备，是一台特殊的计算机。
配置目标
以天融信防火墙(TOPSEC FireWall ARES－M)为实例，来测试防火墙各 区域的访问控制机制：
目标一： 了解访问策略的原理与作用。通过设置访问策略，测试Intranet（企
业内联网）,SSN（安全服务区，即DMZ（非军事区）,Internet（互联网） 区域之间访问控制机制。
主机节点对象的建立
接下来在防火墙三个区域‘缺省权限’设为‘禁止访问’的情况下， 做以下步骤： ➢STEP4: 主机节点对象建立
高级管理→网络对象→本主机所在区域→定义新对象→定义节点 把本主机IP地址定义为一个节点。定义名称可任意，物理地址可不 填。 说明：定义对象应在该对象所在区域内设置。本机在哪个区域，则在 那个区域内设置。定义节点针对一个主机定义，定义子网可定义一个网 络地址段。定义对象没有任何权限的作用，只有通过访问策略（STEP5 设置）调用这些对象才能设置权限。
两个不同区域主机如需要相互访问，则需要建立两个策略。
访问控制测试
STEP6: 通过策略范围来控制主机访问权限
(1)设置两个策略，一个策略为设置本机访问其他区域某一主机的访问 策略，访问策略为允许，另一个策略同样是访问该主机，但访问控制设 为禁止，更改两个策略的优先级，通过PING 对方主机测试连通性。
STEP2:通过软件登陆Firewall 打开防火墙配置软件“TOPSEC集中管理器”， ‘新建项
目’，输入防火墙本区域端口IP地址，登陆到防火墙。查看防 火墙 “基本信息” 和“实时监控”， 了解其他各菜单 功能。
说明：登陆下列其中一个用户：user1/2/3/4/5/6/7/8/9/10, 口令为：123456
天融信防火墙NGFW4000快速配置手册
资料天融信防火墙 NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE口以命令行方式进行配置和管理。
通过 CONSOLE口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。
用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。
这里将详细介绍如何通过CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用com1 ）和防火墙的CONSOLE口。
2）选择开始>程序>附件>通讯>超级终端，系统提示输入新建连接的名称。
3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用com1 ）。
4）设置 com1 口的属性，按照以下参数进行设置。
参数名称取值每秒位数：9600奇偶校验：无停止位：15）成功连接到防火墙后，超级终端界面会出现输入用户名/ 密码的提示，如下图。
6）输入系统默认的用户名：superman 和密码： talent，即可登录到网络卫士防火墙。
登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。
2． TELNET管理TELNET管理也是命令行管理方式，要进行TELNET管理，必须进行以下设置：1)在串口下用“ pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“ system telnetd start”命令启动 TELNET管理服务3)知道管理 IP地址，或者用“ network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理 IP地址4)然后用各种命令行客户端 ( 如 WINDOWS CMD命令行 ) 管理： TELNET 192.168.1.2505)最后输入用户名和密码进行管理命令行如图：SSH管理和 TELNET基本一至，只不过 SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any”命令添加管理权限2)在串口下用“ system sshd start” 命令启动TELNET管理服务3)知道管理IP 地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP 地址4)然后用各种命令行客户端 ( 如 putty 命令行 ) 管理： 192.168.1.2505)最后输入用户名和密码进行管理命令行如图：4． WEB管理1) 防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。
天融信防火墙NGFW4000配置手册
天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式.................................................... 错误!未定义书签。
1．串口管理.............................................................. 错误!未定义书签。
2．TELNET管理............................................................ 错误!未定义书签。
3．SSH管理 .............................................................. 错误!未定义书签。
4．WEB管理 .............................................................. 错误!未定义书签。
5．GUI管理 .............................................................. 错误!未定义书签。
二、命令行常用配置.......................................................... 错误!未定义书签。
1．系统管理命令(SYSTEM) .................................................. 错误!未定义书签。
命令........................................................................ 错误!未定义书签。
功能........................................................................ 错误!未定义书签。
天融信防火墙双机热备配置说明
天融信防火墙双机热备配置说明天融信防火墙双机热备配置说明一、防火墙的接口设置：ifconfig 'eth0' 10.1.3.4 255.255.255.0 内网接口//接内网交换机ifconfig 'eth4' 211.141.203.74 255.255.255.0 外网接口口//上接F5ifconfig 'eth5' 211.141.203.76 255.255.255.240 服务器区//接服务器区交换机ifconfig 'eth6' 192.168.1.250 255.255.255.0 防火墙同步接口//主备防火墙间同步接口互连二、按需配置好主防火墙三、配置双击热备过程：1、配置主防火墙的双机设置，并使之处于工作状态：system -n 'work' //给主防火墙取名为worksystem -i 0 //配置主防火墙的设备号为0system -h backup working 3 //配置主防火墙为双机热备方式并处于工作状态system ssp on //在主防火墙上打开状态同步协议2、在从防火墙上清空所有配置：restore config //恢复防火墙出厂默认值ifconfig eth6 off //清空防火墙所有接口地址（默认出厂只有eth6有地址）3、配置从防火墙的双机设置，并使之处于备用状态：system -n 'standby' //给从防火墙取名为standbysystem -i 1 //配置从防火墙的设备号为1system -h backup standby 3 //配置从防火墙为双机热备方式并处于备用状态system ssp on //在从防火墙上打开状态同步协议4、把主防火墙和从防火墙的所有接口按照要求接到相应的设备5、在主防火墙执行同步命令，将主防火墙的所有配置同步到从防火墙上：writep //同步命令。
天融信防火墙双链路配置案例
案例设计需求：电信和网通用户分别通过两个公网地址来访问企业内网服务器内网服务器回复报文遵循电信用户使用电信出口，网通用户使用网通出口的规则。
双出口链路环境：企业网络通过防火墙连接了两个ISP（电信和网通），其中eth1口与电信相连，其公网地址为202.98.1.1，；eth2口与网通相连，其公网地址为58.118.100.1。
电信与网通用户访问eth0口企业内网的一台服务器（192.168.7.100）配置要点：外网访问内网的映射：策略路由配置WEBUI 配置步骤1、首先配置目的地址转换策略，电信线路访问电信的出口地址，目的转化为内部服务器；网通的线路访问网通的出口地址，目的转化为内部的服务器。
2、先在静态路由中添加两条默认路由，再添加两条策略路由，进行智能选路功能。
在入接口收到报文时反查回去的路由，如果反查成功，则实现路由的原去原回，如果反查不成功，则按正常路由匹配顺序进行查找；新建立一条策略路由，自定义名称，选择global属性在新建立的策略路由组下，点击“路由条目”添加两条策略路由，需要注意的地方是反查时的策略路由，其绑定属性是在发起报文的入接口，而不是在回复报文的入接口，所以策略路由按下方式填写，注意最后一项，需要开启“转换后的源”。
配置好的策略路由如下图：CLI 配置步骤：策略路由配置：1.添加1个策略路由名称TopsecOS＃network route-policy add name 智能选路2.绑定策略路由属性。
外网对内网的策略路由绑定在global属性上。
TopsecOS＃network route-policy global-bind set 智能选路3.添加策略路由条目TopsecOS＃network route-policy add-entry name 智能选路src 202.98.1.0/24 gw 202.99.1.254 masq-src onTopsecOS＃network route-policy add-entry name 智能选路src 58.118.100.0/24 gw58.118.100.354 masq-src on。
天融信防火墙简要配置步骤
天融信防火墙简要配置步骤
天融信防火墙配置简介：
此手册主要针对天融信防火墙型号是NGFW4000，一下简介是根据此型号做的说明。
1、设备登录
Web登录：
天融信默认web配置口：ETH0口，默认ip地址：192.168.1.254/24，默认登录名：superman，默认密码：talent，笔记本通过直连线即可利用浏览器登录配置，注意要用https协议登录，即：https://192.168.1.254。
登录后显示状态如下：
Console口登录：
登录方式与一般路由器的console口登录方式一样。
2、路由器与交换机之间透明模式配置
防火墙的接口有两种状态：路由模式、交换模式，当防火墙与路由器和交换机的互联接口均指定为交换模式时，路由器与防火墙以透明模式实现互联。
指定接口模式的位置如下图所示：
3、通过防火墙实现外网互联
防火墙与外网互联接口暂时成为外网口，与内网互联接口暂时称为内网口，具体实现步骤如下：A、外网口与运营商线路互联，内网口与内网核心交换机规划好的端口互联。
此处暂用ETH7外联运营商，用ETH6内联交换机。
B、外网口配置运营商提供的公网ip地址，内网口配置与核心交换机互联vlan对应的ip地址。
C、定义区域，区域是指防火墙接口互联的网段，定义区域是为了后续的防火墙配置，如配
置地址转换、防火墙策略、访问控制、内容过滤等。
定义区域：
D、配置地址转换。
点击添加开始地址转换配置：
E、配置缺省路由和回指路由。
配置缺省路由：
配置回指路由：
4、其他配置详见NGFW4000管理手册。
天融信防火墙NGFW4000（TG-5014-DC）SNMP配置
天融信防火墙NGFW4000（TG-5014-DC）SNMP配置
网络设备管理，常用到网管系统。
常用的网管系统采数方式为：SNMP、SSH、Telnet、WMI等。
下面是店铺跟大家分享的是天融信防火墙NGFW4000(TG-5014-DC)SNMP配置，欢迎大家来阅读学习。
天融信防火墙 NGFW4000(TG-5014-DC)SNMP配置
工具/原料
通过WEB管理界面登陆
方法/步骤
1菜单栏“网络管理”-->“SNMP”
2在“SNMP”配置中，点击“管理主机”，然后点击“添加”，添加“名称”、“主机名称”和“共同体名”
3在“SNMP”配置中，重启“SNMP服务控制”，并保存配置。
4然后在“系统管理”中，在配置中，添加SNMP服务开放区域。
命令行配置
#snmp
.snmp#show config
.snmp# managehost add hostip 10.10.10.10 name beta community yndw
.snmp# stop
.snmp# start
.snmp# exit
# exit
Save system config?[Y/N]: y
system config save......
save config success.
注解：
10.10.10.10为网管机的IP地址天融信防火墙。
