35KV高压开关柜讲义
合集下载
高压开关柜培训讲义课件
GGD
GGD□-□-□
辅助电路方案代号 主电路方案代号 设计序号 电力用柜 电器元件固定安装、固定 接线 交流低压配电柜
•高压开关柜培训讲义
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。
器。 • 固体产气断路器。利用固体产气材料，在电弧高温作用下分解出的
气体来熄灭电弧的断路器。 • 磁吹断路器。在空气中由磁场将电弧吹入灭弧栅中，使之拉长、冷
却而熄灭电弧的断路器。
•高压开关柜培训讲义
按操动机构所用操作能源的能量形式不同，操动机构可分为以下几种： 1、手动机构（CS）：指用人力合闸的操动机构。 2、电磁机构（CD）：指用电磁铁合闸的操动机构。 3、弹簧机构（CT）：指事先用人力或电动机使弹簧储能实现合闸的
• 检修位置
断路器与一次设备（母线）没有联系，失去操作
电源（二次插头已经拔下），断路器处于分闸位置。
•高压开关柜培训讲义
（二）开关柜联锁装置
• 开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员 及设备的安全。 a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、
误分断路器。 b、断路器手车在试验位置或工作位置时，断路器才能进行合分
•高压开关柜培训讲义
35KV开关培训讲义
GIS结构、原理及操作 2.4.2 三位置开关操作的注意事项
7）馈线接地请遵守五项安全守则： 与开关柜绝缘。 确保不会重合闸。 检查供电侧的安全绝缘。 接地和短路。 覆盖或隔离附近的带电体。 • 8）要确保断路器不会打开应： 向上拉锁定装置 装上挂锁 • 9）解除接地时应： 取下挂锁 锁定装置的杆自动向下回位 操作断路器到“分开”位置 操作接地开关到“分开”位置
（13）带手动曲柄联结器 的机构 （14）铭牌
• 按下断路器面板上的ON 按钮，断路器即合闸。通过真空灭弧室外的 操作杆，操作传递到真空灭弧室。之后，马达立即将弹簧储能。 • 如果马达的供电有问题，该弹簧可以通过手柄手动储能。为了手动储 能，面板上有一个孔，储能手柄可通过该孔和齿轮机构啮合。弹簧的 储能状态可由指示器读出。 • 操作机构箱由一个可移开的盖板封闭，盖板上有为控制元件和指示器 开的孔。
GIS结构、原理及操作
① 辅助触头 S1 ② ON 按钮 ③ 合闸线圈 ④ 分励脱扣器 ⑤ OFF 按钮 ⑥ 断路器的操作轴 ⑦ 分闸弹簧 ⑧ 操作计数器 ⑨ 断路器的位置指示器
⑩“合闸弹簧储能/未储能
”指示器
GIS结构、原理及操作
上图为不带前板的断路器操作机构箱
（11）辅助触头
（12）合闸弹簧Biblioteka 4MT7 型电压互感器GIS结构、原理及操作
2.5.3 电流互感器特性： (6) 没有承受介电压力的铸 塑树脂部件 ⑺ ⑻ ⑼ ⑽ 电流互感器可安装于母 线上 可安装于断路器外壳上 可安装于柜接头处 可安装于电缆上
⑴ 符合 IEC 60 044-1 标准 ⑵ 设计为环形电流互感器；
⑶ 环形铁心作为二次绕组的载体
•
GIS结构、原理及操作 2.4.3 母线接地开关操作时的注意事项
35kV高压开关柜讲解
五、断路器结构原理：
什么叫真空断路器？ 真空断路器是利用真空作绝缘和灭弧介质的断路器。真空是相对而言的， 一般指绝对压力低于1个大气压的稀薄气体。
五、断路器结构原理：
断路器的极柱结构 断路器的极柱机构由三个极柱直接组装 在框架上。断路器的每相通过专用模具， 用环氧树脂，采用APG工艺将真空灭弧 室及接线端子等零部件固封成一体，形 成极柱。机构与极柱前后布置，结构紧 凑，外形美观大方。固封极柱结构避免 了粉尘，潮气等恶劣条件对灭弧室绝缘 的影响，提高了灭弧室绝缘的2 开关柜结构组成 3 开关柜原理讲解 4 主要组成部件 5 断路器结构原理 6 操作说明
一、概述
• 高压开关柜是指用于电力系统发电、输电、配 电、电能转换和消耗中起通断、控制或保护等 作用。DQC-40.5型户内气体绝缘开关设备是江 苏大全有限公司生产的应用于40.5KV三相交流 50Hz、单母线及单母线分段系统的成套配电装 置，柜内配用西门子户内真空断路器，它是变 电站35KV主要的电力控制设备，当系统正常运 行时，能切断和接通线路及各种电气设备的空 载和负载电流；当系统发生故障时，它能和继 电保护配合迅速切除故障电流，以防止扩大事 故范围，隔离开关、起隔离作用，形成明显的 断开点。
五、断路器结构原理：
合闸动作 机构储能后，若接到合闸信号，则合闸电 磁铁动铁芯吸合，带动合闸半轴转动，解 除保持挚子对储能轴的约束，合闸弹簧释 放能量，使合闸凸轮作顺时针方向转动， 通过输出主轴上的驱动拐臂，带动输出主 轴转动，再带动四连杆机构，使断路器完 成合闸操作。同时辅助开关动作，切断合 闸回路，接通机构分闸回路。
谢 谢！
五、断路器结构原理：
分闸操作 合闸完成后，若接到合闸信号 ，则分闸电磁铁动铁芯吸合， 带动分闸半轴转动，扣板脱扣 。输出主轴在分闸弹簧力及触 头弹簧力作用下顺时针转动， 使两级四连杆机构运动，绝缘 拉杆向下拉动灭弧室导电杆， 完成分闸动作。
2024年度35KV高压开关柜培训课件
27
06
总结回顾与展望未来 发展趋势
2024/2/2
28
关键知识点总结回顾
高压开关柜基本概念、分 类及作用
2024/2/2
高压开关柜的操作、维护 及故障处理
35KV高压开关柜的结构 、组成及工作原理
安全操作规程及注意事项
29
学员心得体会分享
学员对高压开关柜的 认知和理解
学员对实际操作的体 验和反馈
问题3
问题4
设备故障报警。处理方法：根据报警信息 查找故障原因，并进行相应处理。
2024/2/2
设备性能不达标。处理方法：检查设备参数 设置是否正确，必要时进行设备更换或维修 。
17
04
运行维护与故障排查 方法
2024/2/2
18
日常维护保养计划制定
01
清洁开关柜表面及内部 元器件，保持干燥、无 尘环境。
2024/2/2
学员在培训过程中的 收获和感悟
30
行业发展趋势预测
智能化、自动化技术在高压 开关柜领域的应用
高压开关柜在新能源领域的 应用前景
2024/2/2
环保、节能型高压开关柜的 研发和推广
行业标准和规范的不断提高 和完善
31
技术创新方向探讨
2024/2/2
01
高压开关柜的新型材料、新型与特点
2024/2/2
主要类型
根据使用环境和要求的不同，35KV高压开关柜可分为户内式和户外式两种。其 中，户内式高压开关柜又可分为移开式和固定式两种。
特点
高压开关柜具有结构紧凑、操作灵活、安全可靠等特点。同时，不同类型的高压 开关柜还具有各自的特点和优势，如移开式高压开关柜便于维修和更换设备，固 定式高压开关柜则具有更高的防护等级。
06
总结回顾与展望未来 发展趋势
2024/2/2
28
关键知识点总结回顾
高压开关柜基本概念、分 类及作用
2024/2/2
高压开关柜的操作、维护 及故障处理
35KV高压开关柜的结构 、组成及工作原理
安全操作规程及注意事项
29
学员心得体会分享
学员对高压开关柜的 认知和理解
学员对实际操作的体 验和反馈
问题3
问题4
设备故障报警。处理方法：根据报警信息 查找故障原因，并进行相应处理。
2024/2/2
设备性能不达标。处理方法：检查设备参数 设置是否正确，必要时进行设备更换或维修 。
17
04
运行维护与故障排查 方法
2024/2/2
18
日常维护保养计划制定
01
清洁开关柜表面及内部 元器件，保持干燥、无 尘环境。
2024/2/2
学员在培训过程中的 收获和感悟
30
行业发展趋势预测
智能化、自动化技术在高压 开关柜领域的应用
高压开关柜在新能源领域的 应用前景
2024/2/2
环保、节能型高压开关柜的 研发和推广
行业标准和规范的不断提高 和完善
31
技术创新方向探讨
2024/2/2
01
高压开关柜的新型材料、新型与特点
2024/2/2
主要类型
根据使用环境和要求的不同，35KV高压开关柜可分为户内式和户外式两种。其 中，户内式高压开关柜又可分为移开式和固定式两种。
特点
高压开关柜具有结构紧凑、操作灵活、安全可靠等特点。同时，不同类型的高压 开关柜还具有各自的特点和优势，如移开式高压开关柜便于维修和更换设备，固 定式高压开关柜则具有更高的防护等级。
高压开关柜培训讲义PPT课件
13
A-母线室 C-电缆室
B-手车（断路器）室D-继电器仪表室来自14B-手车（断路器）室
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在
手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打
开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
检查高压柜应处于热备用状态： • 柜门关闭，各种连锁正确。控制电源接通。 • 所要操作高压柜所处状态如下图
30 30
高压柜操作前所处状态说明
31 31
母联柜应处状态说明
32 32
六、高压柜送电操作程序
• 1关闭全部后门及后盖板，并锁好，（接地开关处于合位 时方可关上后门）
• 2将接地开关操作手柄插入中门右下侧六角孔内，逆时针 旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹 回遮住操作孔，柜下门闭锁
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一 单元均良好接地。
A-母线室 母线室布置在开关柜的背面上部，作安装布置三相高压交流母线
及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。 在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧， 能限制事故蔓延到邻柜，并能保障母线的机械强度。
9
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。
A-母线室 C-电缆室
B-手车（断路器）室D-继电器仪表室来自14B-手车（断路器）室
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在
手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打
开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
检查高压柜应处于热备用状态： • 柜门关闭，各种连锁正确。控制电源接通。 • 所要操作高压柜所处状态如下图
30 30
高压柜操作前所处状态说明
31 31
母联柜应处状态说明
32 32
六、高压柜送电操作程序
• 1关闭全部后门及后盖板，并锁好，（接地开关处于合位 时方可关上后门）
• 2将接地开关操作手柄插入中门右下侧六角孔内，逆时针 旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹 回遮住操作孔，柜下门闭锁
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一 单元均良好接地。
A-母线室 母线室布置在开关柜的背面上部，作安装布置三相高压交流母线
及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。 在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧， 能限制事故蔓延到邻柜，并能保障母线的机械强度。
9
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。

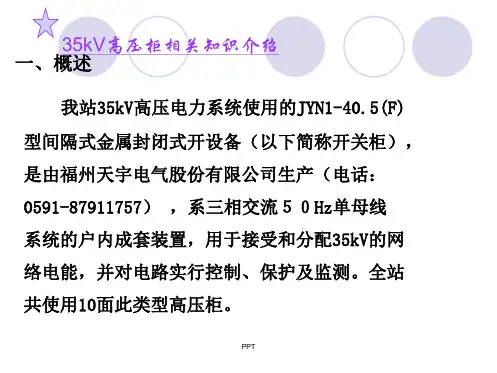

35kV高压开关柜相关知识讲义
PPT
35kV高压柜相关知识介绍
（3） 35kVPT柜：以I段PT为例（不考虑计量）
35kVⅠ段PT31P由运行转冷备用
1）拉开35kVⅠ段PT31P二次开关 2）拉开35kVⅠ段PT31P手车闭锁把手并将手车拖至试验位置 3）检查35kVⅠ段PT31P手车一次插头三相确已断开 4）压下35kVⅠ段PT31P手车二次插头闭锁把手 5）取下35kVⅠ段PT31P手车二次插头 6）将35kVⅠ段PT31P手车拖至柜外 7）将35kVⅠ段PT31P手车柜门闭锁 若考虑计量的情况下，进行以上操作之前，应将35kVI、II段合环，再 将两段PT小母线合环运行，才能保证计量准确。
PPT
35kV高压柜相关知识介绍
将9131辛科线由检修转运行
1）断开辛科线9131开关柜接地刀闸 2）检查辛科线9131开关柜接地刀闸三相确已断开 3）检查辛科线9131手车开关三相确已断开 4）将辛科线9131开关手车推至试验位置 5）用上辛科线9131手车开关柜二次插头 6）提起辛科线9131开关手车二次插头闭锁把手 7）合上辛科线9131开关柜控制电源小开关 6）合上辛科线9131开关柜合闸电源小开关 7）将辛科线9131开关手车推至工作位置并合上闭锁把手 8）检查辛科线9131手车开关上、下一次插头三相确已合好 9）将辛科线9131开关柜门闭锁
PPT
35kV高压柜相关知识介绍
（2）35kV站用变Z35-2 35kV站用变Z35-2由运行转冷备用 1）将站用变切换开关投至6kV指示位置 2）断开35kV站用变Z35-2低压开关 3）检查35kV站用变Z35-2低压开关确已断开 4）取下35kV站用变Z35-2手车二次插头 5）拉开35kV站用变Z35-2手车闭锁把手并将手车拖出柜外 6）将35kV站用变Z35-2手车柜门闭锁
35kV高压柜相关知识介绍
（3） 35kVPT柜：以I段PT为例（不考虑计量）
35kVⅠ段PT31P由运行转冷备用
1）拉开35kVⅠ段PT31P二次开关 2）拉开35kVⅠ段PT31P手车闭锁把手并将手车拖至试验位置 3）检查35kVⅠ段PT31P手车一次插头三相确已断开 4）压下35kVⅠ段PT31P手车二次插头闭锁把手 5）取下35kVⅠ段PT31P手车二次插头 6）将35kVⅠ段PT31P手车拖至柜外 7）将35kVⅠ段PT31P手车柜门闭锁 若考虑计量的情况下，进行以上操作之前，应将35kVI、II段合环，再 将两段PT小母线合环运行，才能保证计量准确。
PPT
35kV高压柜相关知识介绍
将9131辛科线由检修转运行
1）断开辛科线9131开关柜接地刀闸 2）检查辛科线9131开关柜接地刀闸三相确已断开 3）检查辛科线9131手车开关三相确已断开 4）将辛科线9131开关手车推至试验位置 5）用上辛科线9131手车开关柜二次插头 6）提起辛科线9131开关手车二次插头闭锁把手 7）合上辛科线9131开关柜控制电源小开关 6）合上辛科线9131开关柜合闸电源小开关 7）将辛科线9131开关手车推至工作位置并合上闭锁把手 8）检查辛科线9131手车开关上、下一次插头三相确已合好 9）将辛科线9131开关柜门闭锁
PPT
35kV高压柜相关知识介绍
（2）35kV站用变Z35-2 35kV站用变Z35-2由运行转冷备用 1）将站用变切换开关投至6kV指示位置 2）断开35kV站用变Z35-2低压开关 3）检查35kV站用变Z35-2低压开关确已断开 4）取下35kV站用变Z35-2手车二次插头 5）拉开35kV站用变Z35-2手车闭锁把手并将手车拖出柜外 6）将35kV站用变Z35-2手车柜门闭锁
35KV高压开关柜讲义
2、断路器处于合闸状态时，联锁机构使断路器不能再次执 行合闸动作。
3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。
4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。
5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。
断路器在正常分闸时动触头在机构的带动下运动触头分离并在其间产生电弧由于触头的特殊设计使其在触头间隙产生适宜的纵向磁场控制电弧在触头表面均匀燃烧并维持较低的电弧电压当电弧电流自然过零时电弧熄灭残留的离子电子和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上灭弧室断口的绝缘强度很快恢复其速度高于断口恢复电压的恢复速度灭弧室成功灭弧
2019/11/29
2、断路器手车在柜内的操作：
AMS户内交流金属封闭开关设备
主讲：练世河
2019/11/29
2019/11/29
一、概述
高压开关柜是指用于电力系 统发电、输电、配电、电能 转换和消耗中起通断、控制 或保护等作用。AMS40.5型户 内交流金属封闭开关设备是 厦门华电开关有限公司生产 的应用于40.5KV三相交流 50Hz、单母线及单母线分段 系统的成套配电装置。柜内 配用VEP户内中压固封式真空 断路器手车。它是变电站 35KV主要的电力控制设备， 当系统正常运行时，能切断 和接通线路及各种电气设备 的空载和负载电流；当系统 发生故障时，它能和继电保 护配合迅速切除故障电流， 以防止扩大事故范围。
电缆隔室
2019/11/29
开关柜采用中置式结构设 计，电流互感器装在电缆 室后壁上，接地开关装在 下触头盒固定隔板上，可 避免由于接地开关操作轴 过长而引起的扭曲变形。 电缆室内空间大，可连接 多根电缆，电缆连接高度 高，电缆头安装方便。
3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。
4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。
5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。
断路器在正常分闸时动触头在机构的带动下运动触头分离并在其间产生电弧由于触头的特殊设计使其在触头间隙产生适宜的纵向磁场控制电弧在触头表面均匀燃烧并维持较低的电弧电压当电弧电流自然过零时电弧熄灭残留的离子电子和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上灭弧室断口的绝缘强度很快恢复其速度高于断口恢复电压的恢复速度灭弧室成功灭弧
2019/11/29
2、断路器手车在柜内的操作：
AMS户内交流金属封闭开关设备
主讲：练世河
2019/11/29
2019/11/29
一、概述
高压开关柜是指用于电力系 统发电、输电、配电、电能 转换和消耗中起通断、控制 或保护等作用。AMS40.5型户 内交流金属封闭开关设备是 厦门华电开关有限公司生产 的应用于40.5KV三相交流 50Hz、单母线及单母线分段 系统的成套配电装置。柜内 配用VEP户内中压固封式真空 断路器手车。它是变电站 35KV主要的电力控制设备， 当系统正常运行时，能切断 和接通线路及各种电气设备 的空载和负载电流；当系统 发生故障时，它能和继电保 护配合迅速切除故障电流， 以防止扩大事故范围。
电缆隔室
2019/11/29
开关柜采用中置式结构设 计，电流互感器装在电缆 室后壁上，接地开关装在 下触头盒固定隔板上，可 避免由于接地开关操作轴 过长而引起的扭曲变形。 电缆室内空间大，可连接 多根电缆，电缆连接高度 高，电缆头安装方便。
35KV高压开关柜讲义
2019/2/3
分闸操作 合闸完成后，若接到合 闸信号，则分闸电磁铁 动铁芯吸合，带动分闸 半轴转动，扣板脱扣。 输出主轴在分闸弹簧力 及触头弹簧力作用下顺 时针转动，使两级四连 杆机构运动，绝缘拉杆 向下拉动灭弧室导电杆， 完成分闸动作。
2019ห้องสมุดไป่ตู้2/3
断路器的联锁功能
1、配置电气合闸闭锁装置，在合闸闭锁未解锁的情况下， 不能合闸操作。 2、断路器处于合闸状态时，联锁机构使断路器不能再次执 行合闸动作。 3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。 4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。 5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。 2019/2/3
2019/2/3
断路器的灭弧原理
断路器配用的真空灭弧室，具有极高的真空度。断 路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
40.5KV断路器操作步骤
手车式断路器操作步骤 如下：将手车推进开关 柜中，底盘车两边的舌 板固定好后，将推进手 柄插入推进孔中，顺时 针摇动为推进，逆时针 摇动为退出。推进总行 程440mm，在分闸状 态下，应顺利进入工作 位置或试验位置，请中 速转动手柄44圈，同时 相应位置指示回路接通
分闸操作 合闸完成后，若接到合 闸信号，则分闸电磁铁 动铁芯吸合，带动分闸 半轴转动，扣板脱扣。 输出主轴在分闸弹簧力 及触头弹簧力作用下顺 时针转动，使两级四连 杆机构运动，绝缘拉杆 向下拉动灭弧室导电杆， 完成分闸动作。
2019ห้องสมุดไป่ตู้2/3
断路器的联锁功能
1、配置电气合闸闭锁装置，在合闸闭锁未解锁的情况下， 不能合闸操作。 2、断路器处于合闸状态时，联锁机构使断路器不能再次执 行合闸动作。 3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。 4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。 5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。 2019/2/3
2019/2/3
断路器的灭弧原理
断路器配用的真空灭弧室，具有极高的真空度。断 路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
40.5KV断路器操作步骤
手车式断路器操作步骤 如下：将手车推进开关 柜中，底盘车两边的舌 板固定好后，将推进手 柄插入推进孔中，顺时 针摇动为推进，逆时针 摇动为退出。推进总行 程440mm，在分闸状 态下，应顺利进入工作 位置或试验位置，请中 速转动手柄44圈，同时 相应位置指示回路接通
35kv高压开关柜 (2)
35kv高压开关柜一、引言35kv高压开关柜是电力系统中用于控制和保护电力设备的重要装置之一。
它在配电系统中起到接通和切断高压电源的作用，同时也可以监测电流、测量电压、进行保护等功能。
本文将介绍35kv高压开关柜的基本结构、工作原理、常见故障及维护等方面的内容。
二、基本结构35kv高压开关柜的基本结构包括开关箱体、断路器、隔离开关、接地开关等部分。
1.开关箱体：是35kv高压开关柜的外壳，用于保护内部元件，同时也起到防尘、防水、防腐蚀的作用。
2.断路器：是35kv高压开关柜中最重要的组件之一，用于将高压电源接通或切断，保护电力系统的稳定运行。
3.隔离开关：用于切断电源与负载之间的电气连接，通常在断路器之前安装，起到保护断路器的作用。
4.接地开关：用于将带电元件与地之间建立可靠的连接，以实现电气设备的安全接地。
三、工作原理35kv高压开关柜的工作原理主要包括以下几个步骤：1.接通电源：当需要接通高压电源时，先关闭断路器，然后将隔离开关合闸，确保电源与负载之间建立电气连接。
2.切断电源：当需要切断高压电源时，先将隔离开关拉闸，隔断电源与负载之间的电气连接，然后关闭断路器，切断高压电源。
3.监测电流、测量电压：在工作过程中，35kv高压开关柜还可以监测电流变化，测量电压大小，以便对电力系统进行保护和控制。
四、常见故障与维护1.断路器故障：断路器在工作过程中可能会因为机械磨损、接触不良等原因发生故障。
对于断路器故障，需要及时进行检修和更换。
2.接触不良：由于高压开关柜中接触部分长期使用，接触面可能会出现氧化、腐蚀等问题，导致接触不良。
定期清洁和维护接触部分可以减少接触不良的发生。
3.绝缘故障：35kv高压开关柜中的绝缘部分可能会因为外力损伤、老化等原因发生故障，需要定期检查和维护绝缘部分。
在进行维护操作时，应确保断开电源，穿戴好绝缘手套、护目镜等个人防护装备，避免发生意外。
五、总结35kv高压开关柜在电力系统中具有重要作用，通过接通和切断高压电源，实现对电力设备的控制和保护。
35KV高压开关柜培训课件
3.6断路器的操动机构 结构
断路器的操动机构采用模块 化的弹簧操动机构，具有手 动和电动储能功能，机械零 部件少，可靠性高。操动机 构置于断路器机箱内，该机 箱同时用做操动机构的框架。 机箱被分闸、合闸模块的四 个安装板分成五个间隔，其 间分别装有操动机构的传动、 储能、脱扣、合闸及缓冲等 零部件。
35KV高压开关柜培训课件
4.2断路器的动作原理
2、合闸动作 机构储能后，若接到合闸信号，则
合闸电磁铁动铁芯吸合，带动合闸半 轴转动，解除保持挚子对储能轴的约 束，合闸弹簧释放能量，使合闸凸轮 作顺时针方向转动，通过输出主轴上 的驱动拐臂，带动输出主轴转动，再 带动四连杆机构，使断路器完成合闸 操作。同时辅助开关动作，切断合闸 回路，接通机构分闸回路。
（5） 操动机构的额定电源电压（Ua）为直流220V，并联脱扣器应能满足85%～
110%Ua时可靠合闸，65%～110%Ua时可靠分闸，30%Ua及以下时不动作。
（6） 弹簧储能系统：由储能弹簧进行分、合闸操作的弹簧操动机构应能满足
“分—0.3s—合分—180s—合分”的操作顺序。弹簧操动机构应能可靠防止发生空
3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。
4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。
5、断路器手车在工作位置时，二次插头被锁定不能拔除。
6、各柜体可装电气联锁。
35KV高压开关柜培训课件
3.3带电显示装置
该装置由高压传感器和带电 显示器两单元组成。该装置不 但可以指示高压回路带电状况， 而且还可以与电磁锁配合，强 制闭锁，从而实现带电时无法 关合接地开关、防止误入带电 间隔，从而提高了配套产品的 防误性能。
35KV高压开关柜
2.插入二次控制插头 后，柜体位置显示灯 或位置显示器便是显 示其所在位置，而且 只有安全锁定之后， 才能摇动推进机构， 将收车推向工作位置。
3.手车到工作位置 后，推进手柄无法 在摇动，其对应位 置显示灯或位置显 示器便显示其所在 位置。
手车的机械连锁
• 手车的机械连锁能可靠保证手车只有在工 作位置或试验位置时，断路器才能进行合 闸操作；而且手车只有在分闸状态下，断 路器才能在试验位置或工作位置之间移动。 完全实现了关门操作。
（一）断路器手车的操作
• 1、断路器手车由柜外装入柜内的操作： 操作前确认断路器室内清洁、无异物、活门处
于关闭状态。
断路器手车准备从柜外推入柜内前，应认真检 查断路器是否完好，有无漏装部件，有无工具等杂 物放在机构箱或者开关内。确认无问题后，将断路 器手车装在转运车上并锁定好，将转运车推到柜前， 把断路器手车升到合适位置，将转运车前部定位销 定插入柜体侧板插口，并将转运车与柜体锁定之后， 打开断路器小车的锁定钩，将小车平稳推入柜体同 时锁定。当确认已将断路器手车与柜体锁定好之后， 解除转运车与柜体的锁定，将转运车推开。
合闸动作
• 机构储能后，若接到合闸 信号，则合闸电磁铁动铁 芯吸合，带动合闸半轴转 动，解除保持挚子对储能 轴的约束，合闸弹簧释放 能量，使合闸凸轮作顺时 针方向转动，通过输出主 轴上的驱动拐臂，带动输 出主轴转动，再带动四连 杆机构，使断路器完成合 闸操作。同时辅助开关动 作，切断合闸回路，接通 机构分闸回路。
什么叫真空断路器？
真空断路器是利用真空作绝缘和灭弧介质的 断路器。真空是相对而言的，一般指绝对 压力低于1个大气压的稀薄气体。
断路器的极柱结构
断路器的极柱机构由 三个极柱直接组装在框架 上。断路器的每相通过专 用模具，用环氧树脂，采 用APG工艺将真空灭弧室 及接线端子等零部件固封 成一体，形成极柱。机构 与极柱前后布置，结构紧 凑，外形美观大方。固封 极柱结构避免了粉尘，潮 气等恶劣条件对灭弧室绝 缘的影响，提高了灭弧室 绝缘的可靠性。
3.手车到工作位置 后，推进手柄无法 在摇动，其对应位 置显示灯或位置显 示器便显示其所在 位置。
手车的机械连锁
• 手车的机械连锁能可靠保证手车只有在工 作位置或试验位置时，断路器才能进行合 闸操作；而且手车只有在分闸状态下，断 路器才能在试验位置或工作位置之间移动。 完全实现了关门操作。
（一）断路器手车的操作
• 1、断路器手车由柜外装入柜内的操作： 操作前确认断路器室内清洁、无异物、活门处
于关闭状态。
断路器手车准备从柜外推入柜内前，应认真检 查断路器是否完好，有无漏装部件，有无工具等杂 物放在机构箱或者开关内。确认无问题后，将断路 器手车装在转运车上并锁定好，将转运车推到柜前， 把断路器手车升到合适位置，将转运车前部定位销 定插入柜体侧板插口，并将转运车与柜体锁定之后， 打开断路器小车的锁定钩，将小车平稳推入柜体同 时锁定。当确认已将断路器手车与柜体锁定好之后， 解除转运车与柜体的锁定，将转运车推开。
合闸动作
• 机构储能后，若接到合闸 信号，则合闸电磁铁动铁 芯吸合，带动合闸半轴转 动，解除保持挚子对储能 轴的约束，合闸弹簧释放 能量，使合闸凸轮作顺时 针方向转动，通过输出主 轴上的驱动拐臂，带动输 出主轴转动，再带动四连 杆机构，使断路器完成合 闸操作。同时辅助开关动 作，切断合闸回路，接通 机构分闸回路。
什么叫真空断路器？
真空断路器是利用真空作绝缘和灭弧介质的 断路器。真空是相对而言的，一般指绝对 压力低于1个大气压的稀薄气体。
断路器的极柱结构
断路器的极柱机构由 三个极柱直接组装在框架 上。断路器的每相通过专 用模具，用环氧树脂，采 用APG工艺将真空灭弧室 及接线端子等零部件固封 成一体，形成极柱。机构 与极柱前后布置，结构紧 凑，外形美观大方。固封 极柱结构避免了粉尘，潮 气等恶劣条件对灭弧室绝 缘的影响，提高了灭弧室 绝缘的可靠性。
35KV高压开关柜PPT培训课件
35kV幵关柜 直空断路器'40. 5kVP 125OA , 31. 5kA
35kV开关柜
35kV幵关柜
35kV共箱 封 闭母线
35kV
穿墙套言
直空断路器，40. 5kV, 2500A , 31. 5kA 40- 5k¥,带一次消谐器、二次微机消谐
40. 5kVs 2500A
40.5kV, 2500A
（2） 操动机构自身具备防止跳跃的性能。 （3） 安装能显示断路器操作次数的计数器。该计数器与操作回路应无电气联系, 计数器为合闸记数。 （4） 弹簧操动M构应能电动机储能并可手动储能，可紧急跳闸。 （5） 操^2 动机构的额定电源电压（Ua）为直流220V,并联脱扣器应能满足85%〜 110%Ua时可靠合闸，65%〜110%Ua时可靠分闸，30%Ua及以下时不动作。 （6） 弹簧储能系统：由储能弹簧进行分、合闸操作的弹簧操动机构应能满足 “分一0.3s—合分一180s—合分”的操作顺序。弹簧操动机构应能可靠防止发生空 合操作。弹簧储能可以电动和手动实现。 （7） 断路器处于断开或闭合位置，I¥都1 应能对合闸弹簧储能。 （8） 在正常情况下，合闸弹簧完成合闸操作后要立即自动开始再储能，合闸弹 簧应在20s内完成储能。 （9） 在弹簧储能进行过程中不能合闸，并且弹簧在储能全部完成前不能释放。 （10） 合闸操作的机械联锁保证机构处于合闸时，不能再进行合闸动作; 而 当断路器处于合闸位置和芦储I 能状态时，能可靠地进行一次分一0.3s—合分操作循
20
55OkPa &BOO A
1. 2断路器主要性能要求
(1) 额定操作顺序：0-0.3 S —CO—180S-C0o
(2) 经常操作切100MVA变压器空载小电感电流，且过电压系数
35kv高压开关柜
35kv高压开关柜1. 引言35kv高压开关柜是电力系统中的重要设备，用于控制和保护高压电力设备。
本文将介绍35kv高压开关柜的基本概念、结构、工作原理以及常见故障及处理方法。
2. 概述35kv高压开关柜是一种用于控制和保护高压电力设备的设备，主要用于配电系统、发电系统和变电站等场所。
它在电力系统中扮演着重要的角色，能够实现对电源的接通和切断操作，并能进行对电力设备的控制和保护。
3. 结构35kv高压开关柜通常由以下几个部分组成：3.1 主开关室主开关室是35kv高压开关柜的核心部分，通常包括高压隔离开关、电流互感器、电压互感器等设备。
主开关室负责将供电线路与开关柜内的设备连接，并能够实现对电源的接通和切断操作。
3.2 隔离开关室隔离开关室通常包括负重开关、隔离开关等设备。
它们用于对电力设备进行隔离，以便进行安全维护和检修工作。
3.3 保护室保护室通常包括过流保护装置、差动保护装置等设备。
它们用于对电力设备进行保护，以防止过电流、过负荷等故障的发生。
4. 工作原理35kv高压开关柜的工作原理可以简单概括为以下几个步骤：1.接通电源：通过操作高压隔离开关，将供电线路与开关柜内的设备连接起来，使电源得以接通。
2.控制设备：通过操作负重开关、隔离开关等设备，实现对电力设备的控制和隔离。
3.保护设备：通过过流保护装置、差动保护装置等设备，对电力设备进行保护，以防止过电流、过负荷等故障的发生。
4.切断电源：当需要切断电源时，通过操作高压隔离开关，使电源得以切断。
5. 常见故障及处理方法35kv高压开关柜在使用过程中可能会出现各种故障，下面介绍几种常见故障及处理方法：5.1 开关失灵如果高压隔离开关无法正常连接或切断电源，可能是开关失灵。
此时，可以先检查开关是否被异物卡住，若有异物，则清除异物；若无异物，则需要更换开关。
5.2 保护装置报警保护装置报警通常是由于电力设备出现故障引起的。
此时，应先检查故障设备，并及时进行维修或更换。
35kv高压开关柜1ppt课件
14
五防要求
• 1、断路器处于分闸位置时，小车才能拉出或推入； • 2、小车处于工作位置、试验位置/移开位置，断路器才能 操作 ； • 3、小车处于工作位置辅助电路未联通，断路器不能合闸； • 4、馈线侧接地开关未合闸，电缆室的门不能打开，电缆室门未
关闭接地刀不能打开； • 5、接地开关未打开，断路器不能合闸，小车在工作位置，接地
开关不能合闸； • 6、小车在工作位置时，二次插头不能拔出。
15
开关柜二次系统图
• 1、继电器仪表室有哪些小空开 • 控制开关、保护开关、储能开关 • 2二次系统图讲解（结合图纸进行）
16
元件（如：断路器）是安装在可抽出的手车上的，由于手车柜有 很好的互换性，因此可以大大提高供电的可靠性，常用的手车类 型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车 和所用变手车 • （2）、固定式（用G表示）：表示柜内的所有电器元件（如： 断路器或负荷开关等）均为固定安装的，固定式开关柜较为简单 经济，如：XGN2-10、GG-1A等。
• （3）、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳 为金属封闭式的开关设备。如XGN2-型高压开关柜。
5
35kv铠装开关柜型号及其含义
（4）、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开 关设备。如GG-1A(F)型高压开关柜。
d）风电场铠装开关柜型号解释 KYN61-40.5 铠装移开式户内交流金属封闭开关柜，其额定电压为40.5kv
• 额定短路开断电流：是指开关极限断开电流的最大能力，辟如 开关上表明额定短路开断电流20KA,表示20KA内的短路跳闸触头 灭弧热元件动作等有效，超过这个绝限跳闸接头灭弧热元件动 作不保证，会产生拉弧。
8
开关柜参数
五防要求
• 1、断路器处于分闸位置时，小车才能拉出或推入； • 2、小车处于工作位置、试验位置/移开位置，断路器才能 操作 ； • 3、小车处于工作位置辅助电路未联通，断路器不能合闸； • 4、馈线侧接地开关未合闸，电缆室的门不能打开，电缆室门未
关闭接地刀不能打开； • 5、接地开关未打开，断路器不能合闸，小车在工作位置，接地
开关不能合闸； • 6、小车在工作位置时，二次插头不能拔出。
15
开关柜二次系统图
• 1、继电器仪表室有哪些小空开 • 控制开关、保护开关、储能开关 • 2二次系统图讲解（结合图纸进行）
16
元件（如：断路器）是安装在可抽出的手车上的，由于手车柜有 很好的互换性，因此可以大大提高供电的可靠性，常用的手车类 型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车 和所用变手车 • （2）、固定式（用G表示）：表示柜内的所有电器元件（如： 断路器或负荷开关等）均为固定安装的，固定式开关柜较为简单 经济，如：XGN2-10、GG-1A等。
• （3）、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳 为金属封闭式的开关设备。如XGN2-型高压开关柜。
5
35kv铠装开关柜型号及其含义
（4）、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开 关设备。如GG-1A(F)型高压开关柜。
d）风电场铠装开关柜型号解释 KYN61-40.5 铠装移开式户内交流金属封闭开关柜，其额定电压为40.5kv
• 额定短路开断电流：是指开关极限断开电流的最大能力，辟如 开关上表明额定短路开断电流20KA,表示20KA内的短路跳闸触头 灭弧热元件动作等有效，超过这个绝限跳闸接头灭弧热元件动 作不保证，会产生拉弧。
8
开关柜参数
35kv高压开关柜
35kv高压开关柜简介35kv高压开关柜是一种用于电力系统的电气设备，主要作用是在电力配电系统中实现电路的开闭、控制和保护。
本文将对35kv高压开关柜的结构、工作原理、应用领域等进行详细介绍。
结构35kv高压开关柜一般由高压柜体、隔离开关、真空断路器、电流互感器、电压互感器、保护和控制设备等组成。
•高压柜体：高压柜体是35kv高压开关柜的主体部分，由金属外壳、断路器室、交流室、低压室等组成，承载着安装其他组件的功能。
•隔离开关：隔离开关主要用于在检修和维护过程中与电源主回路分离，确保操作人员的安全。
•真空断路器：真空断路器是35kv高压开关柜中最重要的组件之一，用于对电路进行开闭操作和短路保护。
其具有结构简单、操作可靠、维护方便等优点。
•电流互感器和电压互感器：电流互感器和电压互感器主要用于对电流和电压进行测量和保护。
它们将高压系统中的电流和电压转化为低压信号，供保护和控制设备使用。
•保护和控制设备：保护和控制设备主要用于对35kv 高压开关柜进行监测和控制。
它们包括微机保护装置、仪表、显示屏等，可以实现对电路状态的实时监测和故障诊断。
工作原理35kv高压开关柜的工作原理主要包括开闭操作、保护和控制。
•开闭操作：通过操作隔离开关和真空断路器，实现对电路的开闭操作。
当电路需要断开时，先操作隔离开关将电源与主回路隔离，然后操作真空断路器进行断电操作。
•保护：35kv高压开关柜中的保护装置主要包括过电流保护、短路保护、过载保护等。
这些保护装置可以根据电路的工作状态，及时切断电源，保护电力设备的安全运行。
•控制：35kv高压开关柜中的控制装置可以实现对电路状态的监测和控制。
通过微机保护装置和显示屏，可以实时监测电路的运行情况，并提供故障诊断和操作指导。
应用领域35kv高压开关柜广泛应用于电力系统中的变电站、工矿企业、轨道交通等场所。
它们可以实现对电力设备的开闭、控制和保护，确保电力系统的安全运行。
在变电站中，35kv高压开关柜用于对电力系统进行分配和控制，实现电能的传输和配送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017/8/31
电缆隔室
开关柜采用中置式结构设 计，电流互感器装在电缆 室后壁上，接地开关装在 下触头盒固定隔板上，可 避免由于接地开关操作轴 过长而引起的扭曲变形。 电缆室内空间大，可连接 多根电缆，电缆连接高度 高，电缆头安装方便。
2017/8/31
仪表室
仪表室可安装继电保护元件、 仪表、带电显示器，以及特 殊要求的二次设备。控制线 路敷设在有足够空间的线槽 内，并有金属盖板，可使二 次线与高压室隔离。其左侧 线槽是为控制二次导线的引 进和引出而预留的，开关柜 自身的内部二次导线敷设在 右侧。必要时在继电器仪表 室的顶板上可留有便于施工 的小母线穿越孔，接线时， 仪表室顶盖板可供翻转，便 于小母线的安装。
2017/8/31
二、开关柜的结构
整体是由柜体和中置式 可抽出部分（即手车） 两大部分组成。开关柜 的主要电气元件都有其 独立的隔室，即：手车 室、母线室、电缆室、 仪表室。具有架空进出 线、电缆进出线及其他 功能方案，经排列、组 合后能满足各种方案形 式的配电装置的需求。
2017/8/31
手车隔室
2017/8/31
接地装置
在电缆室内单独设立有 40X8的接地主铜排，接地 主铜排贯穿相邻各柜，并 与柜体良好接触，供直接 接地的元器件使用。同时 由于整个柜体用敷铝锌板 相拼联，这样使整个柜体 都处在良好的接地状态中， 确保运行操作人员的安全。
2017/8/31
2017/8/31
VEP户内中压固封式真空断路器
VEP40.5KV断路器操作步骤
手车式VEP断路器操作步骤 如下：将手车推进开关柜中， 底盘车两边的舌板固定好后， 将推进手柄插入推进孔中， 顺时针摇动为推进，逆时针 摇动为退出。推进总行程 440mm，在分闸状态下，应 顺利进入工作位置或试验位 置，请中速转动手柄44圈， 同时相应位置指示（S8、S9） 回路接通
2017/8/31
合闸动作 机构储能后，若接到合闸 信号，则合闸电磁铁动铁 芯吸合，带动合闸半轴转 动，解除保持挚子对储能 轴的约束，合闸弹簧释放 能量，使合闸凸轮作顺时 针方向转动，通过输出主 轴上的驱动拐臂，带动输 出主轴转动，再带动四连 杆机构，使断路器完成合 闸操作。同时辅助开关动 作，切断合闸回路，接通 机构分闸回路。
2017/8/31
（一）断路器手车的操作 1、断路器手车由柜外装入柜内的操作：
操作前确认断路器室内清洁、无异物、活门处于关 闭状态。 ◆断路器手车准备从柜外推入柜内前，应认真检查断 路器是否完好，有无漏装部件，有无工具等杂物放 在机构箱或者开关内。确认无问题后，将断路器手 车装在转运车上并锁定好，将转运车推到柜前，把 断路器手车升到合适位置，将转运车前部定位销定 插入柜体侧板插口，并将转运车与柜体锁定之后， 打开断路器小车的锁定钩，将小车平稳推入柜体同 时锁定。当确认已将断路器手车与柜体锁定好之后， 解除转运车与柜体的锁定，将转运车推开。
隔室两侧安装了高强度轨道，供 手车在柜内由隔离位置/试验位 置移动滑行至工作位置。当手车 从断开位置/试验位置移动到工 作位置的过程中，上、下静触头 盒上的活门与手动联动，自动打 开；当反方向移动时，活门则自 动闭合，直至手车退至一定位置 而完全覆盖住静触头盒，形成有 效隔离。同时由上、下活门联动， 在检修时，可锁定带电侧的活门， 从而保证检修维护人员不触及带 电体。在断路器室门关闭时，手 车同样能被操作。通过门上观察 窗，可以观察隔室内手车所处位 置、合、分闸指示、储能状况指 示等。
2017/8/31
VEP断路器的动作原理
储能动作 储能电机或人力通过储能杆扳动手动储能操 作块，通过齿轮输出扭矩通过链轮传动带动 储能轴转动，驱动储能轴上的挂簧拐臂转动， 从而拉长合闸弹簧，达到储能的目的。当合 闸储能弹簧储能完成后，保持挚子与半轴口 接，弹簧处于拉伸储能状态，与此同时储能 回路微动开关动作，切断电机电源，完成整 个储能动作。
AMS户内交流金属封闭开关设备
主讲：练世河
2017/8/31
2017/8/31
一、概述
高压开关柜是指用于电力系 统发电、输电、配电、电能 转换和消耗中起通断、控制 或保护等作用。AMS40.5型户 内交流金属封闭开关设备是 厦门华电开关有限公司生产 的应用于40.5KV三相交流 50Hz、单母线及单母线分段 系统的成套配电装置。柜内 配用VEP户内中压固封式真空 断路器手车。它是变电站 35KV主要的电力控制设备， 当系统正常运行时，能切断 和接通线路及各种电气设备 的空载和负载电流；当系统 发生故障时，它能和继电保 护配合迅速切除故障电流， 以防止扩大事故范围。
2017/8/31
带电显示装置
该装置由高压传感器 和带电显示器两单元 组成。该装置不但可 以指示高压回路带电 状况，而且还可以与 电磁锁配合，强制闭 锁，从而实现带电时 无法关合接地开关、 防止误入带电间隔， 从而提高了配套产品 的防误性能。
2017/8/31
防止露和腐蚀措施
为了防止在湿度变化 较大的气候环境中产 生凝露而带来危险， 在断路器室和电缆室 内分别装设加热器， 以便在上述环境中安 全运行和防止开关柜 柜体被腐蚀。
2017/8/31
断路器在操作过程中可能出现下列现象
一、不能合闸。 原因：1、处于未储能状态。 2、已处于合闸状态。 3、手车式断路器未完全进入工作位置或试验位置。 4、合闸闭锁装置辅助电源未接通。 5、二次线松动或二次线路不准确。 二、不能摇进摇出。 原因：1、断路器处于合闸状态。 2、摇进手柄未完全插入摇进孔。 3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁 4、柜体接地联锁未解开。
2017/8/31
VEP断路器的灭弧原理
VEP断路器配用的真空灭弧室，具有极高的真空度。 断路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
2017/8/31
◆ 断路器的操动机构结构
VEP断路器的操动机构采用 模块化的弹簧操动机构， 具有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
2017/8/31
三、开关柜的操作说明
1、进入作业现场时，必须按电力安全工作规程的要求穿戴必要的 安全防护用品。 2、在开始工作前，应对照“现场服务安全检查清单”中所列事项 逐一核查，确认后，方可开始工作。 3、严格遵守《现场服务作业指导书》中规定的安全事项，进行现 场服务。 4、严格按照电力行业工作票制度执行，要求有监护人员到位。送 电必须由专职人员执行，严禁擅自操作开关柜，必须严格遵守 电力部门的有关规程。 5、虽然开关柜设计可以保证开关柜各部分正常操作程序的联锁， 但是操作人员对开关柜各部分的推入和退出操作，仍应严格按 操作规程和本技术文件的要求进行，不应随意操作，更不应在 操作受阻时不加分析强行操作，否则，容易造成设备损坏，甚 至引起事故。
2017/8/31
各手车如何推进和退出开关柜？
各种手车均采用丝杆摇 动推进、退出，其操作 轻便、灵活。当手车需 要移离柜体时，用一台 专用升降转运车，就可 以方便取出，进行各种 检查、维护；由于断路 器采用中置式结构设计， 因此，整个小车具有体 积小，检查、维护都极 为方便。
2017/8/31
2017/8/31
手车的机械联锁
手车的机械联锁能可靠保证手车只有在工作 位置或试验位置时，断路器才能进行合闸操 作；而且手车只有在分闸状态下，断路器才 能在试验位置和工作位置之间移动，完全实 现了关门操作。
2017/8/31
防止误操作联锁装置
开关柜内装有安全可靠的联锁装置，完全满足五防的要求。 1、只有断路器手车在试验或工作位置时，断路器才能进行合闸操作， 而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路 器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置 移至工作位置。仅当断路器手车处于试验/断开位置时，接地开关 才能进行合闸操作（接地开关可配带电显示装置及电磁锁）。这 样就实现了防止带电误合接地开关及防止了接地开关处在闭合位 置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电 间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸， 不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2017/8/31
压力释放装置
在断路器手车室，母线室和电缆室的上方均 设有压力释放装置，当断路器或母线发生内 部故障时，伴随电弧的出现，开关柜内部压 力急剧升高，装设在门上的特殊密封圈使开 关柜前部封闭起来，顶部装设的压力释放金 属板将被自动打开，释放压力和排泄气体， 以确保操作人员和开关柜的安全。
2017/8/31
分闸操作 合闸完成后，若接到合 闸信号，则分闸电磁铁 动铁芯吸合，带动分闸 半轴转动，扣板脱扣。 输出主轴在分闸弹簧力 及触头弹簧力作用下顺 时针转动，使两级四连 杆机构运动，绝缘拉杆 向下拉动灭弧室导电杆， 完成分闸动作。
2017/8/31
断路器的联锁功能
1、配置电气合闸闭锁装置，在合闸闭锁未解锁的情况下， 不能合闸操作。 2、断路器处于合闸状态时，联锁机构使断路器不能再次执 行合闸动作。 3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。 4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。 5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。 2017/8/31
电缆隔室
开关柜采用中置式结构设 计，电流互感器装在电缆 室后壁上，接地开关装在 下触头盒固定隔板上，可 避免由于接地开关操作轴 过长而引起的扭曲变形。 电缆室内空间大，可连接 多根电缆，电缆连接高度 高，电缆头安装方便。
2017/8/31
仪表室
仪表室可安装继电保护元件、 仪表、带电显示器，以及特 殊要求的二次设备。控制线 路敷设在有足够空间的线槽 内，并有金属盖板，可使二 次线与高压室隔离。其左侧 线槽是为控制二次导线的引 进和引出而预留的，开关柜 自身的内部二次导线敷设在 右侧。必要时在继电器仪表 室的顶板上可留有便于施工 的小母线穿越孔，接线时， 仪表室顶盖板可供翻转，便 于小母线的安装。
2017/8/31
二、开关柜的结构
整体是由柜体和中置式 可抽出部分（即手车） 两大部分组成。开关柜 的主要电气元件都有其 独立的隔室，即：手车 室、母线室、电缆室、 仪表室。具有架空进出 线、电缆进出线及其他 功能方案，经排列、组 合后能满足各种方案形 式的配电装置的需求。
2017/8/31
手车隔室
2017/8/31
接地装置
在电缆室内单独设立有 40X8的接地主铜排，接地 主铜排贯穿相邻各柜，并 与柜体良好接触，供直接 接地的元器件使用。同时 由于整个柜体用敷铝锌板 相拼联，这样使整个柜体 都处在良好的接地状态中， 确保运行操作人员的安全。
2017/8/31
2017/8/31
VEP户内中压固封式真空断路器
VEP40.5KV断路器操作步骤
手车式VEP断路器操作步骤 如下：将手车推进开关柜中， 底盘车两边的舌板固定好后， 将推进手柄插入推进孔中， 顺时针摇动为推进，逆时针 摇动为退出。推进总行程 440mm，在分闸状态下，应 顺利进入工作位置或试验位 置，请中速转动手柄44圈， 同时相应位置指示（S8、S9） 回路接通
2017/8/31
合闸动作 机构储能后，若接到合闸 信号，则合闸电磁铁动铁 芯吸合，带动合闸半轴转 动，解除保持挚子对储能 轴的约束，合闸弹簧释放 能量，使合闸凸轮作顺时 针方向转动，通过输出主 轴上的驱动拐臂，带动输 出主轴转动，再带动四连 杆机构，使断路器完成合 闸操作。同时辅助开关动 作，切断合闸回路，接通 机构分闸回路。
2017/8/31
（一）断路器手车的操作 1、断路器手车由柜外装入柜内的操作：
操作前确认断路器室内清洁、无异物、活门处于关 闭状态。 ◆断路器手车准备从柜外推入柜内前，应认真检查断 路器是否完好，有无漏装部件，有无工具等杂物放 在机构箱或者开关内。确认无问题后，将断路器手 车装在转运车上并锁定好，将转运车推到柜前，把 断路器手车升到合适位置，将转运车前部定位销定 插入柜体侧板插口，并将转运车与柜体锁定之后， 打开断路器小车的锁定钩，将小车平稳推入柜体同 时锁定。当确认已将断路器手车与柜体锁定好之后， 解除转运车与柜体的锁定，将转运车推开。
隔室两侧安装了高强度轨道，供 手车在柜内由隔离位置/试验位 置移动滑行至工作位置。当手车 从断开位置/试验位置移动到工 作位置的过程中，上、下静触头 盒上的活门与手动联动，自动打 开；当反方向移动时，活门则自 动闭合，直至手车退至一定位置 而完全覆盖住静触头盒，形成有 效隔离。同时由上、下活门联动， 在检修时，可锁定带电侧的活门， 从而保证检修维护人员不触及带 电体。在断路器室门关闭时，手 车同样能被操作。通过门上观察 窗，可以观察隔室内手车所处位 置、合、分闸指示、储能状况指 示等。
2017/8/31
VEP断路器的动作原理
储能动作 储能电机或人力通过储能杆扳动手动储能操 作块，通过齿轮输出扭矩通过链轮传动带动 储能轴转动，驱动储能轴上的挂簧拐臂转动， 从而拉长合闸弹簧，达到储能的目的。当合 闸储能弹簧储能完成后，保持挚子与半轴口 接，弹簧处于拉伸储能状态，与此同时储能 回路微动开关动作，切断电机电源，完成整 个储能动作。
AMS户内交流金属封闭开关设备
主讲：练世河
2017/8/31
2017/8/31
一、概述
高压开关柜是指用于电力系 统发电、输电、配电、电能 转换和消耗中起通断、控制 或保护等作用。AMS40.5型户 内交流金属封闭开关设备是 厦门华电开关有限公司生产 的应用于40.5KV三相交流 50Hz、单母线及单母线分段 系统的成套配电装置。柜内 配用VEP户内中压固封式真空 断路器手车。它是变电站 35KV主要的电力控制设备， 当系统正常运行时，能切断 和接通线路及各种电气设备 的空载和负载电流；当系统 发生故障时，它能和继电保 护配合迅速切除故障电流， 以防止扩大事故范围。
2017/8/31
带电显示装置
该装置由高压传感器 和带电显示器两单元 组成。该装置不但可 以指示高压回路带电 状况，而且还可以与 电磁锁配合，强制闭 锁，从而实现带电时 无法关合接地开关、 防止误入带电间隔， 从而提高了配套产品 的防误性能。
2017/8/31
防止露和腐蚀措施
为了防止在湿度变化 较大的气候环境中产 生凝露而带来危险， 在断路器室和电缆室 内分别装设加热器， 以便在上述环境中安 全运行和防止开关柜 柜体被腐蚀。
2017/8/31
断路器在操作过程中可能出现下列现象
一、不能合闸。 原因：1、处于未储能状态。 2、已处于合闸状态。 3、手车式断路器未完全进入工作位置或试验位置。 4、合闸闭锁装置辅助电源未接通。 5、二次线松动或二次线路不准确。 二、不能摇进摇出。 原因：1、断路器处于合闸状态。 2、摇进手柄未完全插入摇进孔。 3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁 4、柜体接地联锁未解开。
2017/8/31
VEP断路器的灭弧原理
VEP断路器配用的真空灭弧室，具有极高的真空度。 断路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
2017/8/31
◆ 断路器的操动机构结构
VEP断路器的操动机构采用 模块化的弹簧操动机构， 具有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
2017/8/31
三、开关柜的操作说明
1、进入作业现场时，必须按电力安全工作规程的要求穿戴必要的 安全防护用品。 2、在开始工作前，应对照“现场服务安全检查清单”中所列事项 逐一核查，确认后，方可开始工作。 3、严格遵守《现场服务作业指导书》中规定的安全事项，进行现 场服务。 4、严格按照电力行业工作票制度执行，要求有监护人员到位。送 电必须由专职人员执行，严禁擅自操作开关柜，必须严格遵守 电力部门的有关规程。 5、虽然开关柜设计可以保证开关柜各部分正常操作程序的联锁， 但是操作人员对开关柜各部分的推入和退出操作，仍应严格按 操作规程和本技术文件的要求进行，不应随意操作，更不应在 操作受阻时不加分析强行操作，否则，容易造成设备损坏，甚 至引起事故。
2017/8/31
各手车如何推进和退出开关柜？
各种手车均采用丝杆摇 动推进、退出，其操作 轻便、灵活。当手车需 要移离柜体时，用一台 专用升降转运车，就可 以方便取出，进行各种 检查、维护；由于断路 器采用中置式结构设计， 因此，整个小车具有体 积小，检查、维护都极 为方便。
2017/8/31
2017/8/31
手车的机械联锁
手车的机械联锁能可靠保证手车只有在工作 位置或试验位置时，断路器才能进行合闸操 作；而且手车只有在分闸状态下，断路器才 能在试验位置和工作位置之间移动，完全实 现了关门操作。
2017/8/31
防止误操作联锁装置
开关柜内装有安全可靠的联锁装置，完全满足五防的要求。 1、只有断路器手车在试验或工作位置时，断路器才能进行合闸操作， 而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路 器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置 移至工作位置。仅当断路器手车处于试验/断开位置时，接地开关 才能进行合闸操作（接地开关可配带电显示装置及电磁锁）。这 样就实现了防止带电误合接地开关及防止了接地开关处在闭合位 置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电 间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸， 不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2017/8/31
压力释放装置
在断路器手车室，母线室和电缆室的上方均 设有压力释放装置，当断路器或母线发生内 部故障时，伴随电弧的出现，开关柜内部压 力急剧升高，装设在门上的特殊密封圈使开 关柜前部封闭起来，顶部装设的压力释放金 属板将被自动打开，释放压力和排泄气体， 以确保操作人员和开关柜的安全。
2017/8/31
分闸操作 合闸完成后，若接到合 闸信号，则分闸电磁铁 动铁芯吸合，带动分闸 半轴转动，扣板脱扣。 输出主轴在分闸弹簧力 及触头弹簧力作用下顺 时针转动，使两级四连 杆机构运动，绝缘拉杆 向下拉动灭弧室导电杆， 完成分闸动作。
2017/8/31
断路器的联锁功能
1、配置电气合闸闭锁装置，在合闸闭锁未解锁的情况下， 不能合闸操作。 2、断路器处于合闸状态时，联锁机构使断路器不能再次执 行合闸动作。 3、断路器合闸结束后，若合闸电信号未及时去除，断路器 的内部防跳控制回路将切断合闸回路，防止断路器多次 合闸。 4、手车式断路器在试验位置和工作位置之间时，断路器具 有禁止合闸功能，防止断路器处于合闸状态进入工作位 置。 5、手车式断路器在工作位置或试验位置合闸后，具有可靠 地联锁，使手车无法移动，防止断路器在合闸状态推进 或拉出负荷区。 2017/8/31
