筛板精馏塔实验报告
筛板塔精馏实验报告
筛板塔精馏实验报告筛板塔精馏实验报告简介：筛板塔精馏是一种常用的分离技术，广泛应用于化工领域。
本实验旨在通过筛板塔精馏实验，探究不同组分在塔内的分离效果，并分析实验结果。
实验原理：筛板塔是一种用于分离液体混合物的设备，其主要原理是利用不同组分的挥发性差异，通过蒸馏将混合物分离成纯净的组分。
在筛板塔内，通过塔板上的筛孔和塔板间的液体流动，实现了组分之间的分离。
实验步骤：1. 准备工作：清洗筛板塔和相关设备，确保实验环境干净整洁。
2. 装置搭建：将筛板塔与冷凝器、加热设备等连接，确保连接紧密无漏气。
3. 样品准备：准备待分离的混合物样品，确保样品纯度较高。
4. 实验操作：将混合物样品加入筛板塔的进料口，加热设备加热，观察塔内气体和液体的变化。
5. 数据记录：记录实验过程中的温度、压力、液位等数据，以便后续分析。
6. 分离效果评估：根据实验结果，评估筛板塔的分离效果，并进行数据分析。
实验结果与讨论：通过实验观察和数据记录，我们可以得到不同组分在筛板塔内的分离效果。
在筛板塔内，较轻组分会向上升腾，经过冷凝器冷却后液态返回塔板，而较重组分则会在塔板上凝结，不断向下流动。
通过这种逐级分离的过程，我们可以得到纯净的组分。
根据实验结果，我们可以分析筛板塔的分离效果。
分离效果的好坏取决于多个因素，包括塔板的数量、塔板间的液体流动情况、加热设备的温度控制等。
在实验中，我们可以通过调整这些因素来改善分离效果。
此外，实验中还需要注意一些问题。
首先，样品的纯度对分离效果有重要影响，因此在实验前需要确保样品的纯度较高。
其次，实验过程中的温度和压力变化也会对分离效果产生影响，因此需要仔细记录这些数据。
最后，实验操作时需要注意安全，避免发生意外。
结论：通过筛板塔精馏实验，我们可以得到不同组分的分离效果，并评估筛板塔的分离性能。
实验结果对于化工领域的分离工艺设计和优化具有重要意义。
通过对筛板塔精馏实验的研究，我们可以更好地理解和应用这一分离技术，提高生产效率和产品质量。
筛板精馏塔实验报告
筛板精馏塔实验报告
筛板精馏塔实验报告
一、实验目的
本次实验旨在通过实验来研究筛板精馏塔的性能，以及塔板分布对精馏塔性能的影响，探究在精馏塔工作过程中塔板分配优化的方法，并对精馏反应器的运行状况进行监控，以提高精馏工艺的性能。
二、实验原理
筛板精馏塔是一种利用分层析离塔板之间的气液混合层，将混合物的不同组分进行分离的反应器，它由塔底及塔顶，中部为多个塔板并组成的精馏塔组成。
塔板之间混合物的组成均匀性是决定精馏塔效率的关键，只有落到塔板定义的平行夹层内，混合物的流动特性才能发挥出最佳组成,它的工作原理是通过气体的上升作用，将重液要从
上层分离到由塔板组成的下层，将轻液从下层分离到由塔板组成的上层。
三、实验装置
实验装置是一台筛板精馏塔，采用了抽气泵，进料管，出料管，气阀，液位指示器，温度计，排气管，流量计等控制等元件。
四、实验方法
试验过程也就是把不同物理性质的混合物投入到筛板精馏塔，然后通过控制气体，液位，温度等参数来进行分离，最终得到混合物的上层液和下层液，测量混合液的组成，以计算出精馏塔的性能，并研究塔板分配对精馏塔性能的影响。
五、实验结果
实验结果显示，改变塔板的分布可以显著改善精馏塔的性能，在塔板的分布优化的情况下，精馏塔的产液量显著提高，且精馏塔的分离效果有明显改善。
六、结论
实验表明，塔板分布对精馏塔的性能有着至关重要的作用，合理的塔板分布可以有效地提高精馏塔的分离效率，达到延长精馏反应器的使用寿命和提高产液量的目的。
筛板精馏过程实验报告
一、实验目的1. 了解筛板精馏塔的结构、工作原理及操作方法；2. 掌握精馏过程中回流比、加热功率等操作条件对分离效果的影响；3. 熟悉精馏塔全塔效率、单板效率的测定方法；4. 分析精馏塔在实际操作中的常见问题及解决措施。
二、实验原理1. 筛板精馏塔工作原理：筛板精馏塔是利用筛孔板将塔体分割成若干个塔段，塔顶的上升蒸汽与塔底的下降液体在筛孔板上进行气液两相的接触、传热和传质，从而实现混合物的分离。
塔顶得到的馏出液中含有较高的轻组分，塔底得到的釜液中含有较高的重组分。
2. 精馏过程的基本方程：在精馏过程中，塔顶、塔底及塔内各板上的气液两相浓度满足下列物料衡算方程：（1）塔顶物料衡算方程：y_D = L_D / (L_D + V_D)，其中y_D为塔顶馏出液的摩尔分数，L_D为塔顶回流液的摩尔分数，V_D为塔顶馏出液的摩尔分数。
（2）塔底物料衡算方程：y_W = (F - L_W) / (F - L_W + V_W)，其中y_W为塔底釜液的摩尔分数，F为原料液的摩尔分数，L_W为塔底釜液的摩尔分数，V_W为塔底釜液的摩尔分数。
（3）塔内各板物料衡算方程：y_i = (L_i + L_{i-1}) / (L_i + L_{i-1} + V_i)，其中y_i为第i板的气相摩尔分数，L_i为第i板的液相摩尔分数，L_{i-1}为第i-1板的液相摩尔分数，V_i为第i板的气相摩尔分数。
3. 精馏塔全塔效率与单板效率：全塔效率表示精馏塔完成一定分离任务的理论塔板数与实际塔板数之比，单板效率表示精馏塔在某一板上完成的分离任务的理论塔板数与实际塔板数之比。
三、实验内容1. 实验仪器：筛板精馏塔、原料液、回流液、加热器、冷却器、温度计、流量计等。
2. 实验步骤：（1）启动加热器，将原料液加热至沸点，产生上升蒸汽；（2）将上升蒸汽送入筛板精馏塔，在塔内进行气液两相的接触、传热和传质；（3）从塔顶取出馏出液，从塔底取出釜液；（4）调整加热功率、回流比等操作条件，观察精馏塔的分离效果；（5）测定塔顶馏出液、塔底釜液的组成，计算全塔效率与单板效率。
筛板塔精馏实验 实验报告
筛板塔精馏实验实验报告筛板塔精馏实验实验报告一、引言在化工领域中，精馏是一种常用的分离技术，用于将混合物中的组分按照其沸点差异进行分离。
筛板塔是一种常见的精馏设备，其内部结构由筛板和填料组成，通过筛板的作用和填料的接触，实现混合物的分离。
本实验旨在通过筛板塔精馏实验，探究不同操作条件对分离效果的影响。
二、实验目的1. 了解筛板塔精馏设备的原理和工作方式；2. 探究不同操作条件对分离效果的影响；3. 分析实验结果，总结精馏操作的关键因素。
三、实验原理筛板塔精馏是通过筛板和填料的作用，将混合物中的组分按照其沸点差异进行分离。
混合物在筛板塔内上升时，通过筛板的孔隙进入下一层，同时与填料接触，发生质量传递和热量传递，从而实现分离。
较轻组分倾向于向上升，而较重组分倾向于下降，从而实现分离效果。
四、实验步骤1. 准备实验所需的筛板塔设备，并进行清洗和消毒；2. 将待分离的混合物加入筛板塔的进料口，并调节进料流量；3. 开启加热设备，控制塔内的温度；4. 观察塔内的分离情况，记录采样并进行分析；5. 根据实验结果，调整操作条件，进一步优化分离效果；6. 结束实验后，关闭加热设备，清理实验设备。
五、实验结果与分析通过实验观察和数据记录，我们可以得到不同操作条件对分离效果的影响。
首先，进料流量的大小会影响塔内的停留时间，过大的流量可能导致组分无法充分分离，而过小的流量则可能降低分离效率。
因此，在实验中需要适当调整进料流量，以达到最佳分离效果。
其次，温度是影响精馏效果的重要因素。
适当的温度可以提高组分之间的传质速率，促进分离。
在实验中，我们可以通过调节加热设备的温度，观察分离情况的变化，并选择最佳温度条件。
填料的选择也会影响筛板塔的分离效果。
不同的填料具有不同的表面积和孔隙结构，对传质和传热的效果有所差异。
在实验中，我们可以尝试不同种类的填料，并比较其分离效果，选择最适合的填料类型。
六、结论通过筛板塔精馏实验，我们了解了筛板塔精馏设备的原理和工作方式，并探究了不同操作条件对分离效果的影响。
筛板精馏实验报告

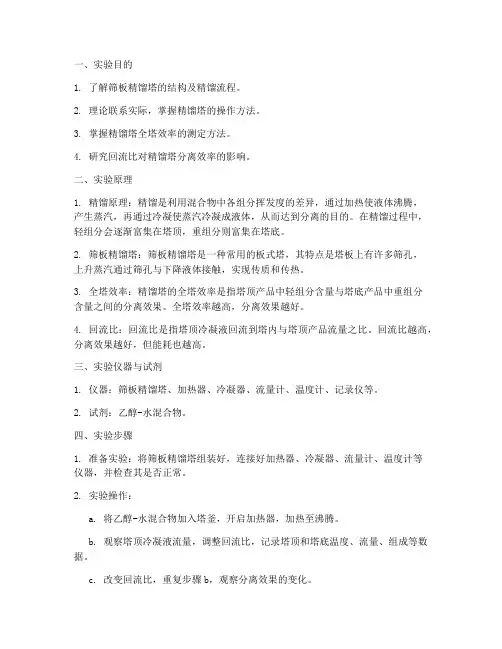

一、实验目的1. 了解筛板精馏塔的结构及精馏流程。
2. 理论联系实际，掌握精馏塔的操作方法。
3. 掌握精馏塔全塔效率的测定方法。
4. 研究回流比对精馏塔分离效率的影响。
二、实验原理1. 精馏原理：精馏是利用混合物中各组分挥发度的差异，通过加热使液体沸腾，产生蒸汽，再通过冷凝使蒸汽冷凝成液体，从而达到分离的目的。
在精馏过程中，轻组分会逐渐富集在塔顶，重组分则富集在塔底。
2. 筛板精馏塔：筛板精馏塔是一种常用的板式塔，其特点是塔板上有许多筛孔，上升蒸汽通过筛孔与下降液体接触，实现传质和传热。
3. 全塔效率：精馏塔的全塔效率是指塔顶产品中轻组分含量与塔底产品中重组分含量之间的分离效果。
全塔效率越高，分离效果越好。
4. 回流比：回流比是指塔顶冷凝液回流到塔内与塔顶产品流量之比。
回流比越高，分离效果越好，但能耗也越高。
三、实验仪器与试剂1. 仪器：筛板精馏塔、加热器、冷凝器、流量计、温度计、记录仪等。
2. 试剂：乙醇-水混合物。
四、实验步骤1. 准备实验：将筛板精馏塔组装好，连接好加热器、冷凝器、流量计、温度计等仪器，并检查其是否正常。
2. 实验操作：a. 将乙醇-水混合物加入塔釜，开启加热器，加热至沸腾。
b. 观察塔顶冷凝液流量，调整回流比，记录塔顶和塔底温度、流量、组成等数据。
c. 改变回流比，重复步骤b，观察分离效果的变化。
3. 数据处理：a. 计算塔顶和塔底产品的组成，计算全塔效率。
b. 分析回流比对分离效果的影响。
五、实验结果与分析1. 全塔效率：实验测得全塔效率约为98%，说明该筛板精馏塔的分离效果较好。
2. 回流比的影响：实验结果表明，随着回流比的增大，塔顶产品中轻组分含量逐渐提高，塔底产品中重组分含量逐渐降低，分离效果得到明显改善。
但回流比过高会导致能耗增加。
六、结论1. 筛板精馏塔是一种常用的精馏设备，具有结构简单、操作方便等优点。
2. 通过调整回流比，可以有效地提高精馏塔的分离效果。
3. 本实验结果表明，该筛板精馏塔的分离效果较好，可用于乙醇-水混合物的分离。
筛板精馏实验报告

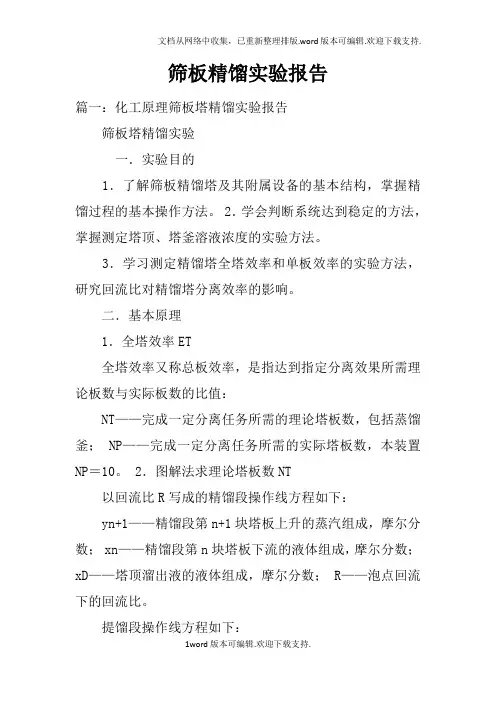

筛板精馏实验报告篇一：化工原理筛板塔精馏实验报告筛板塔精馏实验一．实验目的1．了解筛板精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。
2．学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。
3．学习测定精馏塔全塔效率和单板效率的实验方法，研究回流比对精馏塔分离效率的影响。
二．基本原理1．全塔效率ET全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值：NT——完成一定分离任务所需的理论塔板数，包括蒸馏釜； NP——完成一定分离任务所需的实际塔板数，本装置NP＝10。
2．图解法求理论塔板数NT以回流比R写成的精馏段操作线方程如下：yn+1——精馏段第n+1块塔板上升的蒸汽组成，摩尔分数； xn——精馏段第n块塔板下流的液体组成，摩尔分数；xD——塔顶溜出液的液体组成，摩尔分数； R——泡点回流下的回流比。
提馏段操作线方程如下：ym+1——提馏段第m+1块塔板上升的蒸汽组成，摩尔分数； xm——提馏段第m块塔板下流的液体组成，摩尔分数；xW－塔底釜液的液体组成，摩尔分数； L'－提馏段内下流的液体量，kmol/s；W－釜液流量，kmol/s。
加料线（q线）方程可表示为：其中，q——进料热状况参数；rF——进料液组成下的汽化潜热，kJ/kmol； tS——进料液的泡点温度，℃； tF——进料液温度，℃；cpF——进料液在平均温度 (tS ? tF ) /2 下的比热容，kJ/（kmol℃）； xF——进料液组成，摩尔分数。
（1）全回流操作在精馏全回流操作时，操作线在y－x图上为对角线，如图1所示，根据塔顶、塔釜的组成在操作线和平衡线间作梯级，即可得到理论塔板数。
图1 全回流时理论塔板数确定（2）部分回流操作部分回流操作时，如图2，图解法的主要步骤为：A.根据物系和操作压力画出相平衡曲线，并画出对角线作为辅助线；B.在对角线上定出a点(xD，xD)、f点(xF，xF)和b点(xW，xW)；C.在y轴上定出yC＝xD/(R+1)的点c，连接a、c作出精馏段操作线；D.由进料热状况求出q，过点f作出斜率为q/（q-1）的q线交精馏段操作线于点d，连接点d、b作出提馏段操作线；E.从点a开始在平衡线和精馏段操作线之间画阶梯，当梯级跨过点d时，就改在平衡线和提馏段操作线之间画阶梯，直至梯级跨过点b为止；G.所画的总阶梯数就是全塔所需的理论踏板数（包含再沸器），跨过点d的那块板就是加料板，其上的阶梯数为精馏段的理论塔板数。
筛板塔精馏实验报告
筛板塔精馏实验报告一、实验目的本次实验旨在通过筛板塔精馏技术，从混合物中分离出两种成分，并对精馏过程进行分析和探究。
二、实验原理筛板塔精馏是一种常用的物理分离技术，其原理是利用不同成分的沸点差异，在不同温度下将混合物中的成分逐步汽化、冷凝并收集。
在筛板塔中，塔板上方通入液体混合物，经加热汽化后进入塔顶，在不同高度上布置有多个筛板，使得混合物在各个筛板上进行反复汽液平衡，最终在塔底部收集出纯净的成分。
三、实验步骤1.将装有混合物的圆底烧瓶接入加热器，并连接冷凝管和收集瓶。
2.打开加热器开关，并调节温度至70℃左右。
3.当观察到液体开始汽化时，适当调节加热器温度，并用温度计测量出液体沸点。
4.待第一种成分完全汽化后，关闭加热器并等待冷却至室温。
5.将收集瓶更换，并重复以上步骤，直至分离出第二种成分。
四、实验结果经过多次实验，我们成功地从混合物中分离出了两种成分。
第一种成分的沸点为80℃左右，第二种成分的沸点为95℃左右。
通过对精馏过程的观察和记录，我们发现在加热器温度较高时，汽化速度明显加快，但同时也会导致两种成分之间的混合程度增加，从而影响精馏效果。
因此，在实际操作中需要根据具体情况进行调整。
五、实验误差与改进在本次实验中，由于设备和操作条件的限制以及人为因素等原因，可能存在一定误差。
例如在收集过程中容易产生气泡或者管道堵塞等问题。
为了提高实验精度和准确性，可以采取以下改进措施：1.选择合适的设备和材料，并保证其清洁干燥。
2.严格控制温度和压力等操作参数，并进行充分预热。
3.注意观察和记录数据，并及时处理异常情况。
4.多次重复实验并取平均值以提高数据的可靠性。
六、实验结论通过本次筛板塔精馏实验，我们成功地分离出了混合物中的两种成分，并对精馏过程进行了分析和探究。
在实际应用中，筛板塔精馏技术具有广泛的应用前景，例如在化学工业、医药制造等领域中都有重要的作用。
化工原理筛板塔精馏实验报告
化工原理筛板塔精馏实验报告
篇一：化工原理实验报告_精馏
化工原理实验报告
实验名称：精馏实验班级：生工xx姓名：学号：xxx同组人：xxx日期：xxx
4、适当调节加热电压，一段时间后，待塔操作参数稳定后，在塔顶、塔釜及相邻两块塔板上取样，用阿贝折光仪进行分析，测取两组数据。
5、实验完毕，停止加料，关闭塔釜加热及塔身伴热，切断电源，清理现场。
六、数据整理与计算示例
在全回流、加热电压为86V的条件下测得以下数据：
以塔顶数据为例，计算过程如下：1）摩尔分率计算
蒸馏釜尺寸为∮108mm×4mm×400mm.塔釜装有液位计、电加热器（1.5kw）、控温电热器（200w）、温度计接口、测压口和取样口，分别用于观测釜内液面高度，加热料液，控制电加热装置，测量塔釜温度，测量塔顶与塔釜的压差和塔釜液取样。由于本实验所取试样为塔釜液相物料，故塔釜内可视为一块理论板。塔顶冷凝器为一蛇管式换热器，换热面积为0.06m2，管外走冷却液。
若加热器的壁面温度为ts ,塔釜内液体的主体温度为tw ,则上式可改写为
Q=aA(ts-tw)
由于塔釜再沸器为直接电加热，则加热量Q为
Q=U/R
式中U——电加热的加热电压，V; R——电加热器的电阻，Ω。
2
2
三、装置和流程
本实验的流程如图1所示，主要有精馏塔、回流分配装置及测控系
统组成。
1.精馏塔
精馏塔为筛板塔，全塔共八块塔板，塔身的结构尺寸为：塔径∮（57×3.5）mm，塔板间距80mm；溢流管截面积78.5mm2,溢流堰高12mm，底隙高度6mm；每块塔板开有43个直径为1.5mm的小孔，正三角形排列，孔间距为6mm。为了便于观察踏板上的汽-液接触情况，塔身设有一节玻璃视盅，在第1-6块塔板上均有液相取样口。
筛板塔精馏过程实验报告
筛板塔精馏过程实验报告筛板塔精馏过程实验报告引言：筛板塔精馏是一种常用的分离技术，广泛应用于化工、石油、制药等领域。
本实验旨在通过对筛板塔精馏过程的实验研究，探索其分离原理和工艺参数对分离效果的影响。
一、实验设备和原料实验中所使用的设备包括筛板塔、加热设备、冷凝器、采样装置等。
原料为乙醇和水的混合物。
二、实验步骤1. 将乙醇和水的混合物加入筛板塔的进料口，并调节进料流量。
2. 打开加热设备，控制塔底温度，使混合物开始汽化。
3. 混合物的汽化产物进入筛板塔，在塔内逐级冷却凝结，分离出乙醇和水。
4. 从塔顶采样，收集不同组分的产物样品。
5. 根据采样结果，分析乙醇和水的含量。
三、实验结果与讨论通过实验，我们得到了不同塔板上的乙醇和水的含量数据。
根据这些数据，我们可以绘制出乙醇和水的馏分图，并计算出塔板塔的分离效率。
在实验中，我们发现随着塔板数目的增加，乙醇和水的分离效果逐渐提高。
这是因为筛板塔的设计原理是利用塔板上的筛板将气液两相分散，增加接触面积，从而促进混合物的分离。
而随着塔板数目的增加，气液两相的接触次数也随之增加，分离效果自然会提高。
此外，我们还发现温度对分离效果有着重要影响。
在实验中，我们通过调节加热设备的温度，控制塔底温度。
结果显示，随着温度的升高，乙醇的含量逐渐增加，而水的含量则逐渐降低。
这是因为乙醇和水的汽化温度不同，通过调节温度可以实现对两者的分离。
四、实验结论通过对筛板塔精馏过程的实验研究，我们得出以下结论：1. 筛板塔的分离效果与塔板数目有关，塔板数目越多，分离效果越好。
2. 温度对筛板塔的分离效果有重要影响，适当调节温度可以实现对不同组分的分离。
五、实验总结筛板塔精馏是一种常用的分离技术，通过本次实验，我们对其分离原理和工艺参数有了更深入的了解。
在实际应用中，我们可以根据需要调节塔板数目和温度，以实现不同组分的高效分离。
同时，我们也需要注意实验操作的准确性和安全性，确保实验过程的顺利进行。
重磅精馏实验报告[大全5篇]
![重磅精馏实验报告[大全5篇]](https://img.taocdn.com/s3/m/3a49f9e3185f312b3169a45177232f60ddcce7db.png)
重磅精馏实验报告[大全5篇]第一篇：重磅精馏实验报告本科实验报告课程名称：过程工程原理实验（乙）实验名称：筛板塔精馏操作及效率测定姓名：学院(系)：学号：指导教师：同组同学：一、实验目的和要求1、了解板式塔的结构和流程，并掌握其操作方法；2、测定筛板塔在全回流和部分回流时的全塔效率及全回流时的单板效率；3、改变操作条件（回流比、加热功率等）观察塔内温度变化，从而了解回流的作用和操作条件对精馏分离效果的影响。
要求：已知原料液中乙醇的质量浓度为15~20%，要求产品中乙醇的质量浓度在 85%以上。
二、实验内容和原理板式精馏塔的塔板是气液两相接触的场所，塔釜产生的上升蒸汽不从塔顶下降的下降液逐级接触进行传热和传质，下降液经过多次部分气化，重组分含量逐渐增加，上升蒸汽经多次部分冷凝，轻组分含量逐渐增加，从而使混合物达到一定程度的分离。
（一）全回流操作时的全塔效率E T 和单板效率E mV(4)的测定1、全塔效率（总板效率）E T1100%TTPNEN-=⨯（1）式中：N T —为完成一定分离任务所需的理论板数，包括蒸馏釜； N P —为完成一定分离任务所需的实际板数，本装置第二篇：精馏实验报告本科实验报告课程名称：过程工程原理实验（乙）实验名称：筛板塔精馏操作及效率测定姓名：学院(系)：学号：指导教师：同组同学：一、实验目的和要求1、了解板式塔的结构和流程，并掌握其操作方法；2、测定筛板塔在全回流和部分回流时的全塔效率及全回流时的单板效率；3、改变操作条件（回流比、加热功率等）观察塔内温度变化，从而了解回流的作用和操作条件对精馏分离效果的影响。
要求：已知原料液中乙醇的质量浓度为 15~20%，要求产品中乙醇的质量浓度在 85% 以上。
二、实验内容和原理板式精馏塔的塔板是气液两相接触的场所，塔釜产生的上升蒸汽与从塔顶下降的下降液逐级接触进行传热和传质，下降液经过多次部分气化，重组分含量逐渐增加，上升蒸汽经多次部分冷凝，轻组分含量逐渐增加，从而使混合物达到一定程度的分离。
筛板塔精馏实验报告
筛板塔精馏实验报告一、实验目的。
本实验旨在通过筛板塔精馏实验，掌握精馏技术的基本原理和操作方法，了解筛板塔的结构与工作原理，以及掌握实验室中常用的精馏设备的操作技能。
二、实验原理。
筛板塔是一种用于液体混合物精馏的设备，其工作原理是通过在塔内设置多个筛板，使得液体混合物在筛板之间多次蒸馏和冷凝，从而实现对混合物的分离和提纯。
在筛板塔内，液体混合物首先被加热至沸点，形成蒸汽，然后通过筛板层，蒸汽在筛板上冷凝成液体，再次被加热，如此重复多次，最终实现混合物的分离。
三、实验仪器与试剂。
1. 实验仪器，筛板塔、加热设备、冷凝器、采样瓶等。
2. 实验试剂，乙醇-水混合物。
四、实验步骤。
1. 将乙醇-水混合物倒入筛板塔中。
2. 打开加热设备，逐渐加热筛板塔内的混合物。
3. 观察冷凝器中的液体，采集不同温度下的馏分。
4. 测定采样瓶中各馏分的温度和密度。
五、实验结果与分析。
通过实验，我们观察到了乙醇-水混合物在筛板塔内的分离过程。
随着加热温度的升高，不同温度下的馏分逐渐收集到采样瓶中。
通过测定各馏分的温度和密度，我们可以得到不同组分的纯度和含量，从而分析出混合物的分离效果。
六、实验结论。
通过本次实验，我们深入了解了筛板塔精馏的基本原理和操作方法，掌握了精馏技术的实验操作技能。
同时，我们也通过实验结果对乙醇-水混合物的分离效果进行了分析，为今后的实验和工作提供了重要参考。
七、实验注意事项。
1. 在操作筛板塔时，要注意安全，避免发生意外。
2. 实验过程中需严格按照操作规程进行，确保实验顺利进行。
3. 实验结束后，要及时清洗和保养实验仪器，做好实验室的卫生和安全工作。
八、参考文献。
[1] 王明, 李华. 化工实验技术[M]. 北京: 化学工业出版社, 2015.以上就是本次筛板塔精馏实验的实验报告，希望对大家有所帮助。
筛板精馏塔精馏实验报告范文
筛板精馏塔精馏实验报告范文（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如总结计划、党团报告、合同协议、策划方案、演讲致辞、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as summary plans, party and youth league reports, contract agreements, planning plans, speeches, rules and regulations, doctrinal documents, teaching materials, complete essays, and other sample essays. If you would like to learn about different sample formats and writing methods, please stay tuned!筛板精馏塔精馏实验报告范文篦板精馏装置精馏实验6.1实验目的1.掌握板式塔的构造及精馏塔步骤2.理论指导，把握精馏装置的实际操作3.把握精馏装置全塔高效率的测定法。
筛板精馏塔实验报告
筛板精馏塔实验报告一、实验目的。
本实验旨在通过对筛板精馏塔的实验研究，探究其在化工生产中的应用及性能表现，为工程实践提供参考依据。
二、实验原理。
筛板精馏塔是一种常用的化工分离设备，其原理是利用不同组分在塔内的汽液两相接触和传质过程，实现物质的分馏和提纯。
在筛板精馏塔中，气体从底部进入，经过筛板层层交替，与下降的液体进行接触，通过汽液两相之间的传质和传热作用，实现组分的分离和提纯。
三、实验步骤。
1. 准备实验所需的筛板精馏塔设备，包括塔体、填料、进料泵等。
2. 将待分离的混合物通过进料泵输入筛板精馏塔顶部，使其与下降的液体接触。
3. 调节筛板精馏塔的操作参数，如进料流量、塔内压力、塔板温度等，观察不同参数对分馏效果的影响。
4. 收集塔顶和塔底的产物样品，进行化验分析，得出不同组分的纯度和收率。
四、实验结果。
经过实验操作和数据分析，我们得出了筛板精馏塔在不同操作参数下的分馏效果。
通过调节进料流量和塔板温度，我们发现对于不同组分的混合物，可以实现较好的分离效果，得到高纯度的产品。
五、实验结论。
筛板精馏塔作为一种重要的化工分离设备，在实验中表现出了良好的分馏效果。
通过对其操作参数的调节，可以实现不同组分的分离和提纯，具有较高的工程应用价值。
六、实验感想。
本次实验使我们更加深入地了解了筛板精馏塔的工作原理和性能特点，也增加了我们对化工分离技术的认识。
在未来的工程实践中，我们将充分利用所学知识，不断优化和改进化工设备的运行效果，为化工生产贡献自己的力量。
七、参考文献。
1. 高等化工原理，张三，化学工业出版社。
2. 精馏塔设计与操作手册，李四，化学工程出版社。
以上就是本次筛板精馏塔实验的实验报告，希望对大家有所帮助。
感谢各位的阅读和支持！。
筛板精馏实验报告
筛板精馏实验报告篇一：化工原理筛板塔精馏实验报告筛板塔精馏实验一．实验目的1．了解筛板精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。
2．学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。
3．学习测定精馏塔全塔效率和单板效率的实验方法，研究回流比对精馏塔分离效率的影响。
二．基本原理1．全塔效率ET全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值：NT——完成一定分离任务所需的理论塔板数，包括蒸馏釜； NP——完成一定分离任务所需的实际塔板数，本装置NP＝10。
2．图解法求理论塔板数NT以回流比R写成的精馏段操作线方程如下：yn+1——精馏段第n+1块塔板上升的蒸汽组成，摩尔分数； xn——精馏段第n块塔板下流的液体组成，摩尔分数；xD——塔顶溜出液的液体组成，摩尔分数； R——泡点回流下的回流比。
提馏段操作线方程如下：ym+1——提馏段第m+1块塔板上升的蒸汽组成，摩尔分数； xm——提馏段第m块塔板下流的液体组成，摩尔分数；xW－塔底釜液的液体组成，摩尔分数； L'－提馏段内下流的液体量，kmol/s；W－釜液流量，kmol/s。
加料线（q线）方程可表示为：其中，q——进料热状况参数；rF——进料液组成下的汽化潜热，kJ/kmol； tS——进料液的泡点温度，℃； tF——进料液温度，℃；cpF——进料液在平均温度 (tS ? tF ) /2 下的比热容，kJ/（kmol℃）； xF——进料液组成，摩尔分数。
（1）全回流操作在精馏全回流操作时，操作线在y－x图上为对角线，如图1所示，根据塔顶、塔釜的组成在操作线和平衡线间作梯级，即可得到理论塔板数。
图1 全回流时理论塔板数确定（2）部分回流操作部分回流操作时，如图2，图解法的主要步骤为：A.根据物系和操作压力画出相平衡曲线，并画出对角线作为辅助线；B.在对角线上定出a点(xD，xD)、f点(xF，xF)和b点(xW，xW)；C.在y轴上定出yC＝xD/(R+1)的点c，连接a、c作出精馏段操作线；D.由进料热状况求出q，过点f作出斜率为q/（q-1）的q线交精馏段操作线于点d，连接点d、b作出提馏段操作线；E.从点a开始在平衡线和精馏段操作线之间画阶梯，当梯级跨过点d时，就改在平衡线和提馏段操作线之间画阶梯，直至梯级跨过点b为止；G.所画的总阶梯数就是全塔所需的理论踏板数（包含再沸器），跨过点d的那块板就是加料板，其上的阶梯数为精馏段的理论塔板数。
筛板精馏塔实验报告
筛板精馏塔实验报告一、实验目的。
本实验旨在通过对筛板精馏塔的实验操作，掌握筛板精馏塔的工作原理、操作方法及性能特点，从而加深对化工原理的理解。
二、实验原理。
筛板精馏塔是一种常用的化工设备，其工作原理是利用不同组分在筛板上的传质差异，通过筛板上下两相间的传质和传热过程，实现对混合物的分馏。
在塔内，液体在筛板上形成液膜，气体通过筛板上的孔隙，与液体进行接触，从而实现挥发性组分的分离。
三、实验仪器与试剂。
1. 筛板精馏塔。
2. 蒸馏水。
3. 乙醇-水混合物。
四、实验操作。
1. 将蒸馏水加入筛板精馏塔底部，使塔内形成一定液位。
2. 加热筛板精馏塔，使蒸馏水产生蒸汽。
3. 将乙醇-水混合物加入筛板精馏塔顶部，使其与蒸汽接触。
4. 观察并记录乙醇-水混合物在筛板精馏塔内的分馏情况。
五、实验结果与分析。
经过实验操作，观察到乙醇-水混合物在筛板精馏塔内得到了有效的分馏，乙醇和水分离开来，分别在不同位置被收集。
这验证了筛板精馏塔的分馏原理，并且说明了该设备在实际生产中的应用前景。
六、实验总结。
通过本次实验，我们深入了解了筛板精馏塔的工作原理和操作方法，掌握了该设备的性能特点。
这对于我们今后的化工实践具有重要的指导意义，也为我们的理论知识提供了有力的支撑。
七、实验感想。
本次实验使我对筛板精馏塔有了更深入的了解，同时也增强了我对化工原理的理解。
在今后的学习和工作中，我将继续努力，不断提高自己的实验操作能力和理论水平，为将来的科研和工程实践打下坚实的基础。
以上就是本次筛板精馏塔实验的报告内容，谢谢阅读。
筛板精馏塔实验报告
筛板精馏塔实验报告筛板精馏塔实验报告引言：筛板精馏塔是一种常见的化工设备，用于分离混合物中的不同组分。
本实验旨在通过对筛板精馏塔的实验研究，探究其在分离过程中的性能和效果。
实验目的：1. 理解筛板精馏塔的原理和工作机制；2. 掌握筛板精馏塔的操作方法和技巧；3. 通过实验数据分析，评估筛板精馏塔的分离效果。
实验仪器和材料：1. 筛板精馏塔；2. 混合物样品；3. 加热设备；4. 温度计；5. 压力计。
实验步骤：1. 准备工作：清洗实验仪器，确保其干净无杂质；2. 将混合物样品倒入筛板精馏塔中；3. 开启加热设备，控制适当的温度和压力；4. 观察实验过程中的温度和压力变化，并记录数据；5. 根据实验数据，计算出各组分的收率和纯度。
实验结果与分析：通过实验观察和数据分析，我们得到了以下结果和结论：1. 筛板精馏塔在适当的温度和压力下，能够有效地将混合物中的不同组分分离出来；2. 随着温度的升高，低沸点组分先蒸发出来，高沸点组分则相对滞留在塔内；3. 筛板精馏塔的分离效果与塔板的数量和布置方式有关，塔板越多、布置越合理，分离效果越好；4. 实验中，我们还发现了一些异常情况，如组分混合度较高时，分离效果较差，需要进一步优化操作条件。
实验总结：通过本次实验，我们深入了解了筛板精馏塔的原理和工作机制，掌握了其操作方法和技巧。
实验结果表明，筛板精馏塔在分离混合物中的不同组分方面具有较好的效果和性能。
然而，我们也发现了一些问题和改进空间，需要进一步研究和优化。
实验的局限性：本实验只是对筛板精馏塔进行了初步的实验研究，由于时间和资源的限制，无法进行更详细和全面的实验。
因此，实验结果可能存在一定的局限性和不足之处。
未来展望：在今后的研究中，我们可以进一步探究筛板精馏塔的优化方法和操作条件，以提高其分离效果和性能。
同时，可以与其他分离设备进行比较和研究，寻找更加高效和经济的分离方法。
结语：通过本次实验，我们对筛板精馏塔有了更深入的了解，并获得了一些有价值的实验数据和结论。
筛板精馏塔精馏实验报告
实验七筛板精馏塔精馏实验一、实验目的1. 了解精馏装置的基本流程及筛板精馏塔的结构，熟悉精馏操作方法；2. 测定全回流条件下总板效率(或单板效率)。
二、实验原理在板式精馏塔中，混合液的蒸汽逐板上升，回流液逐板下降，气液两相在塔板上接触以实现传质，以达到分离的目的。
如果在每层塔板上，离开塔板的液体组成与蒸汽组成处于平衡状态，则该塔板称为理论板。
然而在实际操作的塔中，由于接触时间有限，气液两相不可能达到平衡，即实际塔板达不到一块理论板的分离效果，因此精馏塔所需要的实际板数总比理论板数多。
对二元物系，全回流时，根据塔顶、塔底气液组成可求出理论塔板数。
理论塔板数与实际塔板数之比即为塔的总板效率E 。
数学表达式为：（1）式中：—总板效率；—理论板层数；—实际板层数。
理论板层数的求法可用图解法。
本实验是使用乙醇—水二元物系在全回流条件下操作，只需测定塔顶馏出液组成和釜液组成又，即可用图解法求得，实际板层数为已知，所以利用式(1)可求得塔效率。
三、实验装置实验装置为一小型筛板塔，由塔体、供料系统、产品贮罐、和调节控制仪表柜等组成，如图1所示。
塔径50mm，板上开有筛孔25与29两种，，板间距100mm。
塔釜φ250×340×3mm，塔顶为一盘管式冷凝器。
图1 筛板式精馏塔精馏实验装置流程四、实验步骤1．熟悉装置在使用本设备前应了解设备的基本结构，以及所需的控制仪表盘的布置情况，并按正确的操作方法使用设备。
2．加料配制一定浓度(5%(v))的酒精-水溶液由供料泵注入蒸馏釜内至液位计上的标记为止。
在供料槽内配制15-20%（v）酒精-水溶液。
3．预热通电启动，调节电压到220V，对釜内料液加温，并开启冷却水阀，仔细观察塔内汽液二相的状况，控制加热量（用调节电压来实施）。
进行全回流操作，控制蒸发量，这时灵敏板温度应在80℃左右。
4．精馏操作开泵，加料控制一定流量，进行部分回流操作，在回流分配器中的产品管口高于回流管管口15mm。
筛板塔精馏实验
筛板塔精馏实验实验五筛板塔精馏实验一、实验目的1．了解筛板精馏塔的结构及精馏流程；2．熟悉筛板精馏塔的操作方法；3．掌握精馏塔效率的测定方法。
二、实验基本原理1．全塔效率板式塔是使用量大、运用范围广的重要气（汽）液传质设备，评价塔板好坏一般根据处理量、板效率、阻力降、操作弹性和结构等因素。
目前出现的多种塔板中鼓泡式塔板（筛板、浮阀板）和喷射式塔板（舌形、斜孔、网孔）在工业上使用较多，板式塔作为气、液传质设备，既可用于吸收，也可用于精馏，用得多的是精馏操作。
在精馏装置中，塔板是汽、液两相的接触场所。
在板式精馏塔中，混合液的蒸汽逐板上升，回流液逐板下降，汽液两相在塔板上层接触，实现传质、传热过程，从而达到分离目的。
如果在某层塔板上，上升的蒸汽与下降的液体处于平衡状态，则该塔板称为理论板。
然而在实际操作中，由于塔板上的汽、液两相接触时间有限及板间返混等因素影响，使汽、液两相尚未达到平衡即离开塔板，一块实际塔板的分离效果达不到一块理论板的作用，因此精馏塔所需的实际板数比理论板数多，若实际板数为NP ,理论板数为NT，则全塔效率ET：ET= (NT /NP )╳100%2．操作因素对塔效率的影响（1）回流比的影响从塔顶回流入塔的液体量与塔顶产品量之比称为回流比。
回流比是精馏操作的一个重要控制参数，回流比数值的大小影响着精馏操作的分离效果与能耗。
回流比可分为全回流、最小回流比和实际操作回流比。
全回流是一种极限情况，此时精馏塔不加料也不出产品，塔顶冷凝量全部从塔顶回到塔内，这在生产上没有意义，但是这种操作容易达到稳定，故在装置开工和科学研究中常常采用。
全回流时由于回流比为无穷大，当分离要求相同时比其它回流比所需理论板要少，故称全回流时所需的理论板为最少理论板数。
通常计算最少理论板数用芬斯克方程。
对于一定的分离要求，减少回流比，所需的理论塔板数增加，当减到某一回流比时，需要无穷多个理论板才能达到分离要求，这一回流比称为最小回流比Rm。
筛板精馏塔精馏实验报告范文_实验报告_
筛板精馏塔精馏实验报告范文筛板精馏塔精馏实验6.1实验目的1.了解板式塔的结构及精馏流程2.理论联系实际，掌握精馏塔的操作3.掌握精馏塔全塔效率的测定方法。
6.2实验内容⑴采用乙醇～水系统测定精馏塔全塔效率、液泛点、漏液点⑵在规定时间内，完成D=500ml、同时达到xD≥93v%、xW≤3v%分离任务6.3实验原理塔釜加热，液体沸腾，在塔内产生上升蒸汽，上升蒸汽与沸腾液体有着不同的组成，这种不同组成来自轻重组份间有不同的挥发度，由此塔顶冷凝，只需要部分回流即可达到塔顶轻组份增浓和塔底重组份提浓的目的。
部分凝液作为轻组份较浓的塔顶产品，部分凝液作为回流，形成塔内下降液流，下降液流的浓度自塔顶而下逐步下降，至塔底浓度合格后，连续或间歇地自塔釜排出部分釜液作为重组份较浓的塔底产品。
在塔中部适当位置加入待分离料液，加料液中轻组份浓度与塔截面下降液流浓度最接近，该处即为加料的适当位置。
因此，加料液中轻组分浓度愈高，加料位置也愈高，加料位置将塔分成上下二个塔段，上段为精馏段，下段为提馏段。
在精馏段中上升蒸汽与回流之间进行物质传递，使上升蒸汽中轻组份不断增浓，至塔顶达到要求浓度。
在提馏段中，下降液流与上升蒸汽间的物质传递使下降液流中的轻组份转入汽相，重组份则转入液相，下降液流中重组份浓度不断增浓，至塔底达到要求浓度。
6.3.1评价精馏的指标—全塔效率η全回流下测全塔效率有二个目的。
一是在尽可能短的时间内在塔内各塔板，至上而下建立浓度分布，从而使未达平衡的不合格产品全部回入塔内直至塔顶塔底产品浓度合格，并维持若干时间后为部分回流提供质量保证。
二是由于全回流下的全塔效率和部分回流下的全塔效率相差不大，在工程处理时，可以用全回流下的全塔效率代替部分回流下的全塔效率，全回流时精馏段和提馏段操作线重合，气液两相间的传质具有的推动力，操作变量只有1个，即塔釜加热量，所测定的全塔效率比较准确地反映了该精馏塔的性能，对应的塔顶或塔底浓度即为该塔的极限浓度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
筛板精馏塔实验报告学院:化学化工学院姓名：学号：指导老师：实验时间：2016年6月3日摘要本文对筛板精馏塔的性能进行测试，主要对乙醇正丙醇的精馏过程中的不同实验条件进行探讨；得出了进料流量、回流比与全塔效率的关系，确定了该筛板精馏塔的最佳操作条件。
关键词精馏；回流比；全回流；部分回流；全塔效率Abstract the performance of the test sieve distillation column, mainly ethanol, n-propanol in the distillation process in different experimental conditions were discussed; obtained feed rate, reflux ratio with the whole tower efficiency is determined that the screen optimum operating conditions plate rectification column.Key words Distillation;Reflux ratio;Total reflux;partial reflux;The tower efficiency前言精馏过程的节能措施一直是人们普遍关注的问题。
精馏操作是化工生产中应用非常广泛的一种单元操作，也是化工原理课程的重要章节。
分析运行中的精馏塔，当某一操作条件改变时的分离效果变化，属于精馏的操作型问题。
这类问题取材于工程实践，是培养工程观念、提高学生解决实际问题能力的好方法，但同时也成为学习的难点。
在工业生产中，充分掌握操作条件各类因素的影响，对提高产品的质量稳定生产，提高效益有重要的意义。
本研究从进料流量、回流比、全回流和部分回流等操作因素对数字型筛板精馏塔进行全面考察得出一系列可靠直观的结果，加深对精馏操作中一些工程概念的理解，对工业生产有一定的指导意义。
通过本实验，我们得出了大量的实验数据，由计算机绘图找出最优一组实验参数,在这组参数下进行提纯将会节约大量能源，同时为今后开出的设计型、综合型、研究型的实验项目，为学生的创新性科研项目具有重要的教改意义。
1.实验部分1.1实验目的1.1.1了解板式精馏塔的结构及精馏流程。
1.1.2掌握精馏塔操作方法，并能处理精馏过程中出现的异常现象。
1.1.3测取部分回流或全回流条件下的总板效率。
1.2实验内容1.2.1研究在全回流条件下，开车过程中塔顶温度等参数随时间的变化情况及规律。
1.2.2测定精馏塔在全回流条件下稳定操作时塔内温度和浓度沿塔高的分布，研究其分布情况及规律。
1.2.3测定精馏塔在全回流时全塔理论塔板数、总板效率。
1.2.4测定精馏塔在某一回流比时全塔理论塔板数、总板效率1.2.5测定精馏塔在全回流条件下的全塔效率。
1.2.6测定部分回流时总板效率随回流比的变化情况。
1.2.7测定部分回流时总板效率随进料流量的变化情况。
1.3实验材料与装置物系：乙醇---正丙醇（1）纯度：分析纯或化学纯（2）料液浓度：15—25%（乙醇的质量百分数）（3）浓度测量：阿贝折射仪1.4实验步骤1.4.1 实验前准备（1）将阿贝折光仪配套的超级恒温水浴调节运行所需温度(30℃)，记录温度，检查取样用的注射器和擦镜头纸是否准备好。
（2）用阿贝折光仪测出原料液的折射率。
（3）检查旋塞开关是否处于关闭，电表示数是否都为零。
（4）将原料装入原料槽中，打开进料阀，让液料（乙醇-正丙醇）从原料槽用泵输送，经过进入塔釜内，根据磁翻转液面计，当液面到达塔釜的2/3后，关闭进料阀门和流量计阀门。
1.4.2 全回流下操作实验①. 研究在全回流条件下，开车过程中塔顶温度等参数随时间的变化情况及规律。
Ⅰ打开塔顶冷凝器的冷却水，冷却水量要足够大（约8L/h）。
Ⅱ记下室温值，接上电源闸（220V），按下装置上电源总开关。
Ⅲ调节加热电压为75V左右，待塔板上建立液层时，缓慢加大电压至100V，使塔内维持正常操作。
Ⅳ确认塔顶出料阀门和各取样处于关闭状态，使全塔处于全回流状态。
Ⅴ从操作稳定加热时起每隔1min记录一次塔顶温度、回流液温度和塔釜温度，待示数稍稳定后可隔较长时间读数。
至电表示数稳定为止。
数据记录于表1中。
实验②：测定精馏塔在全回流条件下稳定操作时塔内温度和浓度沿塔高的分布，研究其分布情况及规律。
方法：在实验①基础上，当稳定操作时，记录每块板上塔内的温度，并在每块板上取样，用阿贝折射仪测量浓度。
实验③：测定精馏塔在全回流时全塔理论塔板数、总板效率。
方法：在实验①基础上，等各塔板上鼓泡均匀后，保持加热釜电压不变，在全回流情况下稳定20min左右，期间仔细观察全塔传质情况，带情况稳定后分别在塔顶、塔釜取样口用注射器同时取样，用阿贝折射仪分析样品浓度。
1.4.3 部分回流下操作实验④：测定精馏塔在某一回流比时全塔理论塔板数、总板效率。
Ⅰ打开塔釜冷却水阀门，冷却水流量以保证釜镏液温度接近常温为准。
Ⅱ将物料入量以2.0（L/h）的流量加入塔内，用回流比控制调节器调节回流比R=2，馏出液收集在塔顶容量管中。
Ⅲ塔釜产品经冷却后由溢流管流出，收集在容器内。
Ⅳ等操作稳定后，观察板上传质状况，记下加热电压、电流、塔顶温度等有关数据，整个操作中维持进料流量计读数不变，用注射器取下塔顶、塔釜和进料三处样品，用折光仪 分析，并记录进原料液的温度(室温)。
实验⑤ 测定在部分回流时总板效率随回流比的变化情况。
方法：在实验步骤④基础上，（物料入量都为2.0L/h ）调节回流比R 为3、4和5，重复④实验步骤。
实验⑥：测定在部分回流时总板效率随流量的变化情况。
方法：在实验④、⑤的基础上，调节进料转子流量计阀，分别以1.0L/h 、1.5L/h 的流量向塔内加料（控制回流比R=4）,重复④实验操。
1.5实验数据处理1.5.1实验数据处理表1 全回流原始数据记录及数据处理序号 塔顶产品 塔釜液 理论板数/块 总板效率E p折射率 质量分数 ωD 摩尔分数 xD折射率 质量分数ωw 摩尔分数x w1 1.3596 0.90744 0.9275 1.3773 0.15325 0.1910 770.0%2 1.3599 0.89467 0.9172 1.3776 0.14046 0.1757 平均 1.3598 0.89892 0.9206 1.3775 0.14473 0.1808表2 全回流各塔板、塔釜、塔顶稳定时温度塔层/层 塔顶 3456789塔釜温度/℃ 77.9 78.4 78.6 78.8 80.3 81.6 83.7 85.1 92.6表3 常压下乙醇-正丙醇的T-x-y 平衡数据N t =8-1=7 N P =10E P =(N t /N P )×100%=70.0%T/℃ 97.60 93.85 92.66 91.60 88.32 86.25 84.98 84.13 83.06 80.50 78.38x/液相摩尔分数 0 0.126 0.188 0.210 0.358 0.461 0.546 0.600 0.663 0.884 1.0 y/气相摩尔分数0.240 0.318 0.349 0.500 0.650 0.711 0.760 0.799 0.914 1.0表4 部分回流原始数据及数据处理序号回流比R进料流量x(L/h)塔顶产品塔釜产品理论板数/块总板效率E P/%折射率质量分数ωD摩尔分数x D折射率质量分数ωW摩尔分数x W12 1.5 1.37300.33660.3982 1.37700.16600.2061 1 10.0%23 1.5 1.37050.44300.5092 1.37750.14470.1808 2 20.034 1.0 1.36310.77190.8153 1.37600.22240.2717 6 60.044 1.5 1.36220.81030.8478 1.37580.23090.2815 6 60.054 2.0 1.36150.84010.8727 1.37410.30330.3623 6 60.0 65 1.5 1.36000.89040.9138 1.37700.16600.20629 90.0表5 原料液原始数据及处理序号折射率质量分数摩尔分数x F1 1.3732 0.3279 0.38892 1.3730 0.319 4 0.37973 1.3734 0.3365 0.398 2 平均1.373 2 0.3279 0.3889a.当进料流量不变，只改变回流比：1)回流比为2，进料流量为1.5L/h做出右图精馏段操作线方程为:y n+1=0.67x+0.13令x=0得c点连接ac的精馏段方程直线q=2.21 q线方程为：y=6.26x-2.04 方程斜率为6.26并交于f点作出q线方程直线并且交精馏段方程与d点连接bd的出提馏段方程。
画出理论塔板数。
N t=2-1=1N P=10E P=(N t/N P)×100%=10.0%2)回流比为3，进料流量为1.5L/h 做出右图精馏段操作线方程为:y n+1=0.75x+0.13令x=0得c点连接ac 的精馏段方程直线q=2.21 q线方程为：y=6.26x-2.04 方程斜率为6.26并交于f点作出q线方程直线并且交精馏段方程与d点连接bd的出提馏段方程。
画出理论塔板数。
N t=3-1=2N P=10E P=(N t/N P)×100%=20.0%3)回流比为4，进料流量为1.5L/h 做出右图精馏段操作线方程为:y n+1=0.80x+0.17令x=0的c点连接ac 的精馏段方程直线q=2.21 q线方程为：y=6.26x-2.04 方程斜率为6并交于f 点作出q线方程直线并且交精馏段方程与d点连接bd的出提馏段方程。
画出理论塔板数。
N t=7-1=6N P=10E P=(N t/N P)×100%=60.0%4)回流比为5，进料流量为1.5L/h 做出右图精馏段操作线方程为:y n+1=0.83x+0.15令x=0的c点连接ac 的精馏段方程直线q=2.21 q线方程为：y=6.26x-2.04 方程斜率为6并交于f 点作出q线方程直线并且交精馏段方程与d点连接bd的出提馏段方程。
画出理论塔板数。
N t=10-1=9N P=10E P=(N t/N P)×100%=90.0%b.回流比不变，改变进料流量：因为x F没有改变，所以q不改变。
1)回流比为4，进料流量为1.0L/h 做出右图精馏段操作线方程为:y n+1=0.80x+0.17令x=0的c点连接ac 的精馏段方程直线q=2.21 q线方程为：y=6.26x-2.04 方程斜率为6并交于f 点作出q线方程直线并且交精馏段方程与d点连接bd的出提馏段方程。
