聚丙烯酰胺特性黏度的测定及分子量计算
粘度法测试聚丙烯酰胺的分子量
sp k2 c
c
lnr 2 c
c
lim sp lim ln r [ ]
c0 c
c0 c
对于大部分柔性高分子-良溶剂体系的稀溶液,用 sp 对C和 lnr
对C作图,外推所得截距重合为一点,即[] 的值。
c
c
由于高分子的形态是高分子
溶液链段间和高分子溶剂分子间
sp
相互作用力的反映,目前常用
实验原理
液体的流动是因受外力作用分子进行不可逆位移的过程。 液体分子间存在相互作用力,因此当高聚物液体流动时,聚合物 分子间就产生内摩擦力,表现为液体有粘度特性。
根据Newton的粘性流动定律,当两层流动液体面
间(设面积为A)由于分子间内摩擦力产生流动梯度时,液
体对流动的粘性阻力是:
d
A dz
移取 5ml,5ml,10ml, 10ml溶剂分别注
入粘度计
测出:
a
t2 t3 t4 t5
b
纯溶剂流出时间的测定
将粘度计中的溶液倒出,用溶剂洗涤数次, 测定纯溶剂的流出时间t0。
数据处理
1、溶液的浓度:
2、测试与计算结果：( 样品:
溶剂:
恒温:
)
1
流出时间（秒）
r 2
3 平均值
相对 溶液
sp / c ln r / c
c
Mark-Houwink经验式表示:
[] KM
ln r
其中K和 可从有关手册中查
[]
c
到.因此,可由高聚物稀溶液的粘
度推测出高聚物的分子量。
C
仪器与试剂
乌氏粘度计、恒温水槽、电子 天平、秒表、移液管、容量瓶、 洗耳球、玻砂漏斗
聚丙烯酰胺分子量的测定

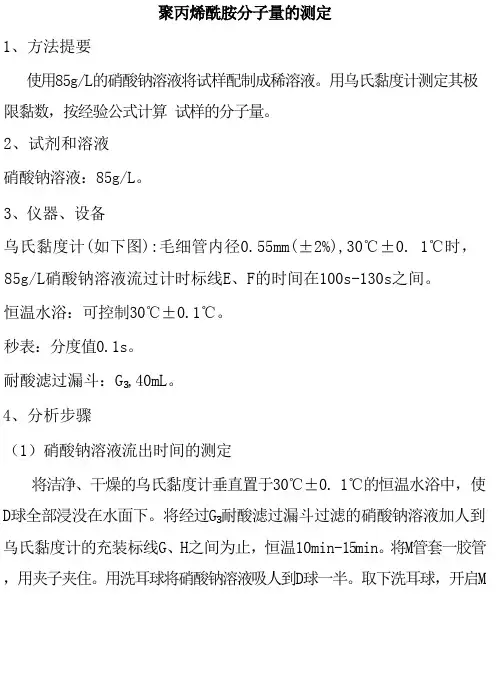

聚丙烯酰胺分子量的测定1、方法提要使用85g/L的硝酸钠溶液将试样配制成稀溶液。
用乌氏黏度计测定其极限黏数，按经验公式计算试样的分子量。
2、试剂和溶液硝酸钠溶液：85g/L。
3、仪器、设备乌氏黏度计(如下图):毛细管内径0.55mm(±2%),30℃±0. 1℃时，85g/L硝酸钠溶液流过计时标线E、F的时间在100s-130s之间。
恒温水浴：可控制30℃±0.1℃。
秒表：分度值0.1s。
耐酸滤过漏斗：G₃,40mL。
4、分析步骤（1）硝酸钠溶液流出时间的测定将洁净、干燥的乌氏黏度计垂直置于30℃±0. 1℃的恒温水浴中，使D球全部浸没在水面下。
将经过G₃耐酸滤过漏斗过滤的硝酸钠溶液加人到乌氏黏度计的充装标线G、H之间为止，恒温10min-15min。
将M管套一胶管，用夹子夹住。
用洗耳球将硝酸钠溶液吸人到D球一半。
取下洗耳球，开启M管。
用秒表测量硝酸钠溶液流过计时标线E 、F 的时间。
重复测定三次，误差不超过0.2s,取其平均值t 0。
（2）试液的制备用已知质量的干燥的50mL 烧杯称取约0.03g 固体试样或相当量的胶体试样，精确至0.2mg,用硝酸钠溶液溶解。
全部转移到100mL 容量瓶中，用硝酸钠溶液稀释至刻度，摇匀。
（3）测定硝酸钠溶液流出时间测定的手续，测定试液的流出时间t 。
5、结果计算以dL/g 表示的极限黏数按式(1)计算：式中： (1)t 1——试液流过黏度计计时标线E 、F 的时间的数值，单位为秒(s); t 0——硝酸钠溶液流过黏度计计时标线E 、F 的时间的数值，单位为秒(s); m ——试料的质量的数值，单位为克(g);W 1——测得的固含量的质量分数，%。
分子量M按式(2)计算：[z]=KM式中：[z]——极限黏数的数值，单位为分升每克(dL/g);K,a——经验常数，依水解度的不同采用表2中的数值。
取平行测定结果的算术平均值为测定结果。
聚丙烯酰胺分子量测定方法及步骤
聚丙烯酰胺分子量测定方法及步骤聚丙烯酰胺分子量测定工业上一般使用乌式黏度计来测量。
可以参考国标《水处理剂聚丙烯酰胺》，里面有具体方法。
其原理是先用乌式黏度计测出特性黏数，然后再代入公式计算得到重均分子量。
我们首先来看看聚丙烯酰胺的粘度和分子量的关系，聚丙烯酰胺溶液是很粘稠的，一般分子量越高的聚丙烯酰胺的溶液粘度越大，这是因为聚丙烯酰胺大分子是细而长的链状体，在溶液中运动的阻力很大。
粘度的实质是反映溶液内磨擦力的大小，亦称为内磨擦系数。
各种高分子有机物的溶液的粘度都较高，并随分子量升高而增大。
测定高分子有机物分子量的一种方法，就是测定一定浓度溶液在一定条件下的粘度，再按一定的公式计算其分子量，称为“推定分子量”.采用乌氏粘度计测定的方法步骤如下：1、取出乌氏粘度计，按照规定将聚丙烯酰胺制成一定浓度的溶液，用3号垂熔玻璃漏斗滤过，弃去初滤液(约1ml)；2、取续滤液(不得少于7ml)沿洁净、干燥乌氏粘度计的管2内壁注入B中，将粘度计垂直固定于恒温水浴（水浴温度除另有规定外，应为25±0.05℃)中,并使水浴的液面高于球C，放置15分钟后；3、将管口1、3各接一乳胶管，夹住管口3的胶管，自管口1处抽气,使供试品溶液的液面缓缓升高至球C的中部，先开放管口3，再开放管口1，使供试品溶液在管内自然下落,用秒表准确记录液面自测定线m<[1]>下降至测定线m<[2]>处的流出时间；4、重复测定两次，两次测定值相差不得超过0.1秒,取两次的平均值为供试液的流出时间(T)。
5、取经3号垂熔玻璃漏斗滤过的溶剂同样操作，重复测定两次，两次测定值应相同，为溶剂的流出时间(T<[0]>)。
按下式计算特性粘数：1nη<[r]>特性粘数[η]＝────C式中η<[r]>为T／T<[0]>；c为供试液的浓度(g／ml)。
计算公式η〕＝KMα，α式上标对于一定的高分子溶剂体系，在一定的温度下，一定的分子量范围内K，常数，随着分子量和温度的增加略有减小；α，常数，取决于温度和体系的性质。
GBT120241-1989聚丙烯酰胺特性粘数测定方法
GBT120241-1989聚丙烯酰胺特性粘数测定方法
该测试方法的原理基于溶液的粘性与流动速度之间的关系。
它采用一
定浓度的聚丙烯酰胺溶液，通过一定温度下一定长度的毛细管，测量溶液
在单位时间内通过毛细管的体积，从而计算出溶液的粘数。
测量时需要控
制好温度、浓度和毛细管的长度等参数，以保证测量结果的准确性。
该方法的操作流程如下：
1.准备工作：将聚丙烯酰胺溶解于适当的溶剂中，控制好溶液的浓度。
根据测量需要，选择合适的毛细管长度，并将其固定在测量仪器上。
2.备注测量环境：记录并控制好测量环境的温度，以保证测量结果的
可比性。
3.测量操作：调整测量仪器，使毛细管按一定速度上升或下降。
待稳
定后，记录所用时间和液体上升或下降的距离。
4.数据计算：根据测量所得的时间和距离数据，计算出聚丙烯酰胺溶
液的粘数。
该方法的优点是简单易行，仪器设备要求不高，操作人员可以快速学
习并进行测量。
同时，该方法对样品要求较低，适用于不同聚丙烯酰胺样
品的测量。
然而，该方法也存在一些限制。
首先，测量结果受温度的影响较大，
要求维持稳定的测量环境。
其次，该方法对测量仪器的精确度和稳定性要
求较高，不同仪器之间的测量结果可能存在差异。
此外，该方法对于高粘
度的聚丙烯酰胺样品可能不适用。
聚丙烯酰胺特性粘数测定方法
聚丙烯酰胺特性粘数测定方法聚丙烯酰胺（Polyamide，PA）是一类具有特殊功能性和高性能的高分子材料，广泛应用于多个领域，如航空航天、汽车、电子电气、计算机、通讯等。
因其特定粘数特性，PA及其复合材料被广泛用于制造胶粘剂、内衬绝缘材料、电气绝缘材料等，特别是用于制造特殊性能的特种粘合剂，如热收缩膜、保护膜等。
因此，对 PA粘数性能的测定具有重要的意义，尤其是粘数的变化。
1、PA的粘数性能的测定方法（1）热压粘数测定：适用于测试PA的热压粘数特性。
热压粘数测定原理是将测试样品放置在热压粘数仪上，通过控制加压温度和时间，将测试样品挤压和熔融至一定的厚度，测量熔化后的粘数，用以评价PA材料的热压粘数特性。
（2）玻璃平板粘数测定：采用玻璃平板粘数测定方法可以测定PA的低温粘数特性。
原理是：将一定体积的PA样品抹在玻璃平板上，在规定的温度和时间内，拉开玻璃板，测量样品根据拉开距离拉伸对应的粘数，从而求出低温粘数特性。
（3）热熔粘数测定：采用热熔粘数测定法可以测定PA的高温粘数特性。
原理是：先将PA样品熔融，且将熔融液填充到规定的测试环中，然后拉开测试环，测量样品根据拉开距离拉伸对应的粘数，从而求出高温粘数特性。
2、常用的PA粘数测定仪器（1）热压粘数仪：热压粘数仪是一种测试PA的热压粘合性能的仪器，能够控制充分的温度和时间，并可以准确测量出熔融后的粘合性强度。
（2）玻璃平板粘数测定仪：玻璃平板粘数测定仪是一种可用于测定PA的低温粘数特性的仪器，它可以控制准确的温度和时间，并可以准确测量出根据拉开距离拉伸对应的粘数。
（3）热熔粘数测定仪：热熔粘数测定仪是一种用于测定PA的高温粘数特性的仪器。
它可以控制准确的温度和时间，并可以准确测量出根据拉开距离拉伸对应的粘数。
3、结论PA于其独特的功能性和高性能，在航空航天、汽车、电子电气、计算机、通讯等的生产中得到了广泛的应用，而PA材料的粘数性能也是衡量PA材料性能的重要因素。
聚丙烯酰胺特性粘度及相对分子量的测定方法
聚丙烯酰胺（PAM）是指由丙烯酰胺单体均聚或与其他单体共聚而成的一类聚合物，通常是由丙烯酰胺单体头尾键接而成，工业也把聚丙烯酰胺分子链中丙烯酰胺单体的含量高于50%的聚合物统称为聚丙烯酰胺。
聚丙烯酰胺在常温下为坚硬的玻璃态固体，由于制法不同，产品有白色粉末、半透明珠粒和片状等，具有良好热稳定性。
由于聚丙烯酰胺分子侧链存在有酰胺基团，它能以任意比例溶于水，且有很高的反应活性。
可以对其进行交联、接枝、改性等，使得聚丙烯酰胺成为水溶性高分子中应用最广泛的聚合物之一，目前广泛应用于石油开采、污水处理、食品加工、农业等领域，被誉为“百业助剂”。
石油开采和污水处理是聚丙烯酰胺应用的主要领域：聚丙烯酰胺作为润滑剂、悬浮剂、粘土稳定剂、驱油剂、降失水剂和增稠剂，在钻井、酸化、压裂、堵水、固井及二次采油、三次采油中都有广泛应用，同时聚丙烯酰胺在水处理中也常用于生活污水处理，化工废水，有机化学污水的解决。
国标GB/T 17514-2017和GB/T 31246-2014中规定了水处理剂领域中聚丙烯酰胺的质量标准，使用乌氏粘度法测量聚丙烯酰胺的特性黏度及黏均分子量是其中的关键检测内容。
这一点在石油的行业标准中也有体现。
乌氏粘度法由于它独有的优势被应用于聚丙烯酰胺等材料的质量控制中，但传统的手动黏度测定方法仍存在诸多弊端。
随着生产企业以及研发机构等对于实验数据高标准、高精度、高效率的要求，全自动乌氏粘度仪已逐步取代传统手动测试方法。
以杭州卓祥科技有限公司的IV8000系列全自动在线稀释型乌氏粘度仪、MSB系列多位溶样块、ZPQ智能配液器一整套黏度测试设备为例。
IV8000X系列全自动在线稀释型乌氏粘度仪相较于传统的手动测试方法：⑴ 拥有更高的温控精度以及均匀度：IV8000X系列乌氏粘度仪所使用的HCT系列高精度恒温浴槽的温控精度优于“±0.01℃”，让实验得出的数据更精准，数据重复性更稳定。
⑵ 特殊的检测方式：采用不锈钢铠装光纤，可满足测试不同颜色的样品，耐腐蚀，且使用寿命长。
聚丙烯酸胺(PAM)特性黏数和粘均分子量的测定？
如没有进行实验选型的话，通常都以分子量及粘度的大小来判断聚丙烯酰胺产品的好坏与价格，而关于分子量的测定也是众说纷纭，市场上也出现了一些被称为“假粘度”的产品，因没见过实际的产品也无法作出判断，也因此导致很多人对所购买到的PAM产品真实分子量有所质疑，其实目前大可以通过一些专机机构的专业仪器配合工式计算出分子量大小，采用较多的要属乌式黏度计，再参靠国标《水处理剂聚丙烯酰胺》，里面有具体方法，目前该标准已经有原来的GB 17514-98（老的）升级到了最新的GB 17514-08 。
其测定原理是先用乌式黏度计测出特性黏数，然后再代入公式计算得到重均分子量。
聚丙烯酰胺溶液的特性粘度[η] 与其分子量m 之间有如下的指数函数关系：[η] = 3.73 ×10－4 ×m 0.66。
在实际应用中可以观察并给出的经验是粘度与分子量也有一定的关系，比如分子量最大的产品，粘度就越高，反之则越小。
如果您不俱备专业的检测条件，建议您找一家聚丙烯酰胺生产厂家来帮您检测，帮您选型。
在纳米釉浆45.1%含水率的条件下添加0.3% F-001减水剂，纳米釉浆解胶明显，而40.3%含水率条件下添加等量减水剂，浆料流动仍较差，说明在高含水率条件下，添加F-001减水剂可有效解胶纳米陶瓷釉。
掺量为0.3 ~ 0.9%，添加偏硅酸钠釉浆流速最大，STPP次之，F-001最小，因此F-001解胶性能最佳，并随着掺量增加，F-001减水剂所对应流速逐渐增加，解胶效果逐渐降低，故F-001最佳掺量为0.3%。
偏硅酸钠、三聚磷酸钠随其掺量增加，解胶性能逐渐提升，在掺量为0.9%处与F-001有较接近解胶性能。
因此，相比于市售减水剂，F-001具有用量小、解胶效果好的性能优势。
卓祥科技的团队专注于自动乌式粘度分析行业至少七年以上，且一直拥有几十位专业的高分子材料研发/生产/实验人员的鼎力支持。
同时也一直专注于研发高分子材料等领域的采用粘度分析仪器，设计灵感凝聚了几十家高分子材料生产商的实验人员和科研院所研发人员的智慧。
聚丙烯酰胺分子量表征方法
聚丙烯酰胺分子量表征方法
聚丙烯酰胺分子量表征方法主要依赖于乌式黏度计来测量其特性黏数，然后进一步代入公式计算得到重均分子量。
以下是具体步骤：
1. 精确称取一定量（如0.027\~0.04g）的聚丙烯酰胺样品，放入烧杯中，加入纯水并搅拌一段时间，使其完全溶解。
2. 将溶液稀释至一定浓度，并转移到另一个容量瓶中，确保溶液的均匀性。
3. 加入特定浓度的硝酸钠溶液，然后再次摇匀。
4. 使用干燥的玻璃漏斗过滤溶液，并取一定量的滤液放入乌式黏度计中。
5. 将乌式黏度计置于恒温（如30℃±0.05℃）水浴中，恒温一段时间后测定溶液的流出时间，并取多次测量结果的平均值。
6. 根据测得的流出时间和空白溶液的流出时间，计算特性黏数。
7. 利用特性黏数和相关公式，如[η]=2(ηsp-lnηr)1/2 /C，分子量M=[η]^1.515*1.563*10等，计算出聚丙烯酰胺的分子量。
请注意，在操作过程中，要保证黏度计和待测液体的洁净，避免影响流动速度，造成结果偏差。
此外，氯化钠溶剂对聚丙烯酰胺有降解作用，试液不能放置时间太长，否则将破坏聚丙烯酰胺的长链结构，影响分子量的测定。
以上方法仅为一种常用的聚丙烯酰胺分子量表征方法，实际操作中可能需要根据具体情况进行调整和优化。
同时，为了获得更准确的结果，建议遵循相关标准和规范，并在专业人员的指导下进行操作。
聚丙烯酰胺分子量的测定
聚丙烯酰胺分子量的测定一、缓冲溶液的配制及标定1、配制称取116.9gNaCL溶于800mL纯水中，完全溶解后，移到1000mL容量瓶中定容，摇匀备用。
2、标定吸取50mL缓冲溶液纯水定容至100mL，G2型砂芯漏斗过滤后，用该稀释液冲洗乌氏粘度计2次，确保冲洗干净，加入该稀释液，30±0.1℃下恒温10分钟，测定该溶液流经上下刻度线所用的时间，精确到0.1s，测定三次，测量时间差不得超过0.5s，取平均值。
计为t0。
二、试样溶液的配制及测定1、配制称取试样0.0120~0.0140g于100mL烧杯中，加入磁子，在磁力搅拌器上边加水边搅拌，调节漩涡高度为1cm左右，液面最高处不得高于50刻度线。
搅拌1.5小时后，关掉搅拌器，加入25mL盐水，继续搅拌15分钟，关掉搅拌器，将溶液倒入100mL容量瓶中。
再向烧杯中加入25mL盐水后，继续搅拌3分钟，关掉搅拌器，将冲洗液也倒入容量瓶中，用镊子夹出磁子，蒸馏水冲磁子于烧杯中，再将此溶液倒入容量瓶，蒸馏水定容至刻度，摇匀备用。
将容量瓶中溶液经G2型砂芯漏斗过滤后备用，滤液盛于相应的烧杯里。
2、测定用试样溶液冲洗乌氏粘度计2次，确保冲洗干净，加入该稀释液，30±0.1℃下恒温10分钟，测定该溶液流经上下刻度线所用的时间，精确到0.1s，测定2次，测量时间差不得超过0.5s，取平均值，计为t。
两试样之间用纯水冲洗粘度计两次。
3、每个试样做两个平行样，取其结果平均值。
4、所用仪器洗净烘干。
按下式计算试样溶液的相对粘度：tA=—————— (15)t0式中：A——相对粘度，1；t0 ——空白溶液流经时间，s；t——待测溶液流经时间，s。
按下式计算特性粘数:[2(A-1-lnA)]1/2B=——————————C式中：A—相对粘度B—特性粘数，dl/gC—试样溶液浓度，C=ms分子量L=(10000×[η]/3.73) 式中：L ——分子量,万；［η］——特性粘数，dL/g。
聚丙烯酰胺分子量的测定方法简介
聚丙烯酰胺分子量的测定方法简介聚丙烯酰胺（Polyacrylamide，简称PAM）是一种重要的聚合物材料，广泛应用于水处理、石油开采、纺织工业、农业等领域。
分子量是聚丙烯酰胺的一个重要物理性质，它直接影响聚丙烯酰胺的溶解性、流变性以及应用效果。
因此，准确测定聚丙烯酰胺分子量是非常重要的。
在测定聚丙烯酰胺分子量时，常用的方法包括溶液粘度法、凝胶渗透色谱法、动态光散射法等。
下面将对这些方法进行简要介绍。
1.溶液粘度法溶液粘度法是测定聚合物分子量的常用方法之一、该方法通过测定聚丙烯酰胺溶液在特定温度下的粘度，利用Mark-Houwink（马克-侯文克）公式计算聚丙烯酰胺的分子量。
该方法简单、快捷，仪器设备要求较低。
但是，在溶液粘度法中，需要校正聚合物的密度和剪切率，同时需要合适的表观流动性质。
因此，该方法对样品的质量和纯度要求较高，且结果易受测量条件及实验操作的影响。
2.凝胶渗透色谱法（GPC）凝胶渗透色谱法是测定聚合物分子量的常用手段之一、它通过将聚丙烯酰胺溶于溶剂并通过柱式凝胶色谱柱，利用不同分子量聚合物在色谱柱中的渗透行为，完成样品分子量的测定。
凝胶渗透色谱法准确性高，结果稳定可靠，且适用范围广。
但是，该方法设备价格较高，操作相对繁琐，需要专用仪器和色谱柱。
3.动态光散射法（DLS）动态光散射法是一种基于光学原理的测量聚合物分子量的方法。
该方法利用在溶液中对聚丙烯酰胺分子的热运动进行分析，通过测量样品散射光强度与时间的关系，可以推断出分子的自由扩散系数从而计算出平均分子量。
该方法不需要标准样品，操作简便快捷，结果具有较高的准确性和可靠性。
但是，动态光散射法对样品的浓度要求较高，且需要仪器对测量条件进行控制。
总结来看，溶液粘度法、凝胶渗透色谱法和动态光散射法是测定聚丙烯酰胺分子量常用的方法。
在实际应用中，可以根据需要选择合适的测定方法，考虑样品的特性、结果准确度、设备要求等因素进行选择。
同时，为了提高测定结果的准确性，还应进行重复测量和数据分析的工作。
聚丙烯酰胺分子量的测定
聚丙烯酰胺分子量的测定作者：XXX【摘要】分子量是表征化合物特性的大体参数之一。
但高聚物分子量大小不一，良莠不齐，一般在103〜107之间，所以通常所测高聚物的分子量是平均分子量。
测定高聚分子量的方式很多其中粘度法设备简单，操作方便，有相当好的实验精度。
【关键词】聚丙烯酰胺；粘度法；稀释法。
[Abstract] Molecular weight is characterized one of basic parameters of the compound characteristics・But polymer molecular weight, size is differ, uneven in commonly between 103 to 107, so usually measured average molecular weight polymer molecular is. Determination of high molecular weight poly many methods including viscosity method, the equipment is simple, convenient operation, have fairly good experimental precision.[Key words] PAM; Viscosity, Dilution method・一.相关知识一、聚丙烯酰胺简介：聚丙烯酰胺（PAM）为水溶性高分子聚合物，不溶于大多数有机溶剂，具有良好的絮凝性，能够降低液体之间的磨擦阻力，按离子特性分可分为非离子.阴离子.阳离子和两性型四种类型。
二、聚丙烯酰胺物化性质应用范围:在造纸进程中作助留剂，补强剂。
二.水处置中作助凝剂、絮凝剂、污泥脱水剂。
3、石油钻采比件降水之II UR、油之II' 3： PAM还普遍应用于增稠、稳固胶体、减阻、粘结、成膜、生物医学材料等方面。
聚丙烯酰胺 分子量测定
聚丙烯酰胺分子量测定1.聚丙烯酰胺的分子量测定方法聚丙烯酰胺是一种水溶性高分子，广泛应用于水处理、涂料、油田、医药等领域。
其分子量大小对其物理化学性质和应用性能均有重要影响，因此快速、准确地测定聚丙烯酰胺的分子量是十分重要的研究内容。
2.常用测定方法目前常用的聚丙烯酰胺分子量测定方法主要有两种：凝胶渗透色谱法（GPC）和动态光散射法（DLS）。
2.1凝胶渗透色谱法凝胶渗透色谱法是一种基于聚合物在分离树脂上随分子量分布不同分别进入分子筛的渗透性差异，进而分离出一系列不同分子量聚合物的方法。
该方法需要配合列柱式色谱仪使用，具有高分辨率、准确可靠、能够处理高浓度的样品等优点。
2.2动态光散射法动态光散射法是一种依据布朗运动的原理，利用激光散射的光电检测器检测被测样品中聚合物粒子的发射光强度，从而计算出粒径分布和聚合物分子量分布的方法。
该方法不需要色谱分离，能够直接针对自由聚合物或聚合物-溶剂系统测定，具有操作简便、速度快、可处理低浓度样品等优点。
3.常见问题3.1分子量计算公式不同不同的聚合物类型和测定方法会采用不同的分子量计算公式，例如GPC测定聚合物的相对分子质量一般采用聚苯乙烯标准的校正函数，而动态光散射法则常常采用Zimm方程计算。
使用不同的分子量计算公式可能会导致分子量结果的差异，因此需要根据实际情况确定合适的计算方法。
3.2数据处理易出错聚丙烯酰胺分子量测定需要大量的数据处理和校正，如背景噪声减除、流量校正、峰面积积分、相对不溶解物浓度校正等。
这些过程中一个小的错误都可能对最终结果造成影响，因此需要仔细操作、反复核对。
3.3标准品选择重要GPC测定需要标准品进行校正，而标准品的选择对结果的准确性和可比性至关重要。
一般来说，可以选用相同化学结构和分子量范围的聚合物标准品进行校正。
若未选好标准品，测量出的分子量结果未必可靠。
4.结论综上所述，凝胶渗透色谱法和动态光散射法是当前常用的聚丙烯酰胺分子量测定方法。
粘度法测定聚丙烯酰胺的摩尔质量实验报告数据处理
粘度法是一种测定聚合物分子量的方法，通过测量溶液的粘度间接计算出聚合物的摩尔质量。
下面给出一个简单的实验报告数据处理流程供参考：
1. 实验数据采集：使用粘度计测量聚丙烯酰胺在水中的粘度，获得一组实验数据。
2. 浓度计算：根据实验方案中所使用的聚丙烯酰胺和水的比例，计算出聚丙烯酰胺在溶液中的实际浓度，单位为g/L。
3. 粘度平均数计算：将获得的所有粘度数据求平均值，作为最终的粘度数值，单位为mPa·s。
4. 计算K值：根据粘度法的公式，计算出K值，单位为L/mol。
5. 计算摩尔质量：根据聚合物的化学式和K值，通过计算得到聚合物的摩尔质量，单位为g/mol。
6. 实验误差分析：计算实验数据的相对标准偏差（RSD）并讨论实验误差的来源，为实验结果的准确性进行评
估。
7. 结论与讨论：通过实验数据的处理和分析，得出粘度法测定聚丙烯酰胺摩尔质量的实验结果，并结合实验误差进行讨论和总结。
需要注意的是，在实验报告中应该详细记录实验方法、仪器设备、操作步骤等内容，并对实验数据进行充分的处理和分析，使实验结果具有科学性和可靠性。
对聚丙烯酰胺分子量测定方法的探讨
对聚丙烯酰胺分子量测定方法的探讨聚丙烯酰胺（Polyacrylamide，简称PAM）是一种重要的合成高分子化合物，广泛用于各种工业和科学领域。
测定PAM的分子量是研究其性质与应用的关键之一、目前常用的测定PAM分子量的方法包括凝胶渗透色谱（GPC）、光散射、质谱等。
本文将对这些方法进行详细探讨。
首先，凝胶渗透色谱（GPC）是目前最常用的测定高分子化合物分子量的方法，也适用于测定PAM分子量。
GPC通过将高分子化合物溶解在特定的溶剂中，经过凝胶柱进行色谱分离，然后根据样品所占的体积比例来测定分子量。
这种方法具有操作简单、分析速度快、准确度高等优点，因此得到广泛应用。
然而，GPC对于高聚物的测定会受到峰展宽和分子排列等因素的影响，可能导致分子量测定不准确。
其次，光散射方法是一种利用光学原理测定高分子化合物分子量的方法。
对于PAM来说，其分子量与溶液中分子的扩散系数相关。
通过测定光散射强度和角度，可以计算出PAM的分子量。
这种方法具有测量快速、精度高等优点，但需要特殊的光散射仪器，成本较高。
此外，质谱是一种利用质量分析仪器对化合物进行分子量测定的方法。
质谱仪通过将样品分子离子化并加速到一定能量，然后根据分子离子的运动速度和质谱仪的结构来测定样品的分子量。
这种方法具有分子量测定准确度高、灵敏度高等优点，但对样品的纯度要求较高，并且需要昂贵的质谱仪设备。
综上所述，根据不同的实际需求和实验条件，可以选择合适的方法来测定PAM的分子量。
对于一般实验室而言，GPC是常用的方法，具有操作简单、准确度较高的优点。
而对于高精度的测定和研究，可以选择光散射和质谱等方法。
在进行PAM分子量测定时，应注意样品的制备和处理，以及仪器的校准和检验，以保证测定结果的准确性。
聚丙烯酰胺分子量测定准确度探讨
聚丙烯酰胺 ( PAM) 是一种水溶性有机 高
分子量计算按目前普遍用于粘度法计算
分子产品 , 具有絮凝 、减阻 、助滤 、流变性 调 节 等功能 , 广泛应用于石油钻探 、选矿 、造纸 、纺 织 、医药以及污水处理等方面 。其用量与日俱
PAM 分子量公式 : M = (
[η]
) 1 .515 计 算 。
值较小时 , dt 对 dM 影响大些 。当 m ×s = 0. 057g
时 , 如粉状 PAM , s 为 95 %时 , 称样量 为 0. 06g ,
称样量已经很小 ,故我们可用
150
1000
29. 3
30. 3 T
图二
3. 3 浓度的影响
[η]
同样我们对 M = ( 0. 000373 ) 进行微分
d M 样 2 = 30 ×104 dt 来 分 析 。 当 dt = 0. 2s 时 , d M = 6 万 , 按 GB12005. 1 -
89 中 , 0. 2s 为允许分析极差 , 即由时间导致的 误差在测定要求之下能满足用粘度法测高聚 物分子量的误差要求 , 也即由于纯流径时间误 差导致分子量误差一般不超过 6万 。 3. 2 恒温温度影响
0. 000373
3. 1 流径时间的影响
流径时间对分子量的影响可通过对数学
增 , 而 PAM 的 重 要 特 性 之 一 主 要 表 现 在 平 均 分子量上 。实际运用中对 1000 万以上的 PAM , 特别是石油三采对分子量要求更高 , 直接影响 到 PAM 的科研 、生产及贸易 , 有必要对影响 检 测分子量准确度因素进行分析 , 以便了解误差 对分子量准确度的影响 。
×2 ) 0 .515 ×
聚丙烯酰胺测试方法
聚丙烯酰胺测试方法宝子们，今天咱们来唠唠聚丙烯酰胺的测试方法呀。
一、分子量的测试。
这分子量可是聚丙烯酰胺很重要的一个指标呢。
通常可以用粘度法来测哦。
就像看胶水粘不粘一样的感觉。
把聚丙烯酰胺配成一定浓度的溶液，然后通过专门的粘度计去测量它的粘度。
粘度和分子量是有一定关系的，就像胖瘦不同的人走路快慢有点区别似的。
不过这方法也不是特别特别精确啦，但简单又常用。
还有一种是光散射法，这个就比较高大上一点啦。
通过测量溶液里聚丙烯酰胺分子散射光的情况来确定分子量，就像是通过看星星的闪烁来判断星星的大小一样神奇呢。
二、水解度的测试。
水解度也很关键哟。
可以用滴定法呢。
把聚丙烯酰胺样品处理一下，然后用特定的试剂去滴定。
这个过程就像是给它做个小体检，一点一点地检查。
根据滴定消耗试剂的量，就能算出水解度啦。
就好比你给一个小宠物称体重，称出多少就知道它大概多重啦。
三、固含量的测试。
固含量测试相对来说简单一些。
就是把聚丙烯酰胺样品放在一个容器里，然后加热烘干。
把里面的水分都赶跑，剩下的就是固体的部分啦。
然后称一称固体的重量，再除以原来样品的总重量，就得出固含量了。
这就像把一碗粥里的米和水分开，看看米占多少比例一样。
四、溶解速度的测试。
这个就很直观啦。
把聚丙烯酰胺放在水里，然后开始计时，看它多长时间能完全溶解。
就像看糖在水里融化一样，不过聚丙烯酰胺溶解可能没那么快。
可以搅拌搅拌，就像给它加加油，然后记录下完全溶解的时间。
不同类型的聚丙烯酰胺溶解速度可能差别还挺大的呢。
总之呢，这些测试方法都能让我们更好地了解聚丙烯酰胺的性能，就像我们了解一个新朋友的各种特点一样。
希望宝子们对聚丙烯酰胺的测试方法有了一点小认识啦。
粘度法测定聚丙烯酰胺相对分子质量
粘度法测定聚丙烯酰胺相对分子质量1.聚丙烯酰胺简介聚丙烯酰胺是一种具有高分子量、水溶性的聚合物，其结构中含有大量丙烯酰胺单元。
在化学、生物工程、制药、纺织品、造纸等领域有广泛的应用。
聚丙烯酰胺的性质和用途与其相对分子质量密切相关，在应用过程中需要进行相对分子质量的测定。
2.粘度法测定相对分子质量基本原理粘度法是一种测定聚合物相对分子质量的方法，其基本原理是利用高分子分子间相互作用所产生的高分子分子链对流体阻力的影响来推算出高分子的相对分子质量。
通过测定聚合物分子链在流体中的阻力，计算出聚合物与流体的黏度比，从而可得到聚合物相对分子质量的信息。
3.粘度法测定聚丙烯酰胺相对分子质量实验流程3.1实验仪器-粘度计-恒温槽-注射器-称量器-聚丙烯酰胺样品3.2实验步骤1.准备聚丙烯酰胺样品：按照所需浓度配制聚丙烯酰胺样品。
2.启动恒温槽：将恒温槽设定到所需温度，将装有流体的粘度计放入恒温槽中，待温度达到设定值后再进行测定。
3.测量液体黏度：用注射器将聚丙烯酰胺样品吸入，缓慢注入粘度计样品瓶中。
记录下每次注入前后粘度计的读数，测量3次计算平均值。
4.计算黏度比：根据粘度计的读数计算出聚丙烯酰胺溶液与纯水的黏度比。
5.计算相对分子质量：利用标准曲线，依据所得的黏度比计算出聚丙烯酰胺的相对分子质量。
4.粘度法测定聚丙烯酰胺相对分子质量注意事项1.聚丙烯酰胺样品质量要纯净，不应含有杂质。
2.测量时要控制流体温度恒定。
3.流体注入粘度计样品瓶时要缓慢，以免气泡过多影响测量结果。
4.要复测多次，取平均值计算结果准确性。
5.结论通过粘度法测定聚丙烯酰胺相对分子质量，可以计算出其在应用过程中所需的参数，是一种比较常用的测定方法。
在测定过程中要严格控制实验条件，并重复多次进行测量，保证测定结果的准确性。
聚丙烯酰胺分子量的测定方法简介
聚丙烯酰胺分子量的测定方法简介最近有朋友问到我絮凝剂聚丙烯酰胺中的UL粘度怎么转化成分子量的？还有就是阳离子聚丙烯酰胺的离子度起什么作用？针对第一个问题我们首先来看看聚丙烯酰胺的粘度和分子量的关系，聚丙烯酰胺溶液是很粘稠的，一般分子量越高的聚丙烯酰胺的溶液粘度越大，这是因为聚丙烯酰胺大分子是细而长的链状体，在溶液中运动的阻力很大。
粘度的实质是反映溶液内磨擦力的大小，亦称为内磨擦系数。
各种高分子有机物的溶液的粘度都较高，并随分子量升高而增大。
测定高分子有机物分子量的一种方法，就是测定一定浓度溶液在一定条件下的粘度，再按一定的公式计算其分子量，称为“推定分子量”。
而聚丙烯酰胺溶液的特性粘度[η] 与其分子量m 之间有如下的指数函数关系：[η] = 3.73 × 10－4 × m 0.66经验表明，聚丙烯酰胺的絮凝性能与它的溶液粘度有直接的关系，粘度越高者性能越好，也就是说分子量越高的聚丙烯酰胺产品性能越优；如果它的粘度受到某些因素的影响而降低，其絮凝性能必然下降。
但市场上也有好多高分子絮凝剂的粘度值很高但絮凝效果比较差，这个与很多因素有关，在这里就不再一一赘述。
还有阳离子聚丙烯酰胺的离子度起什么作用？由于时间关系，下次再和大家分享，希望大家留言探讨，发表各自对这个问题的看法，最后我贴一下聚丙烯酰胺产品分子量的测量的具体方法干粉取样:精确称取0.027g~0.04g干粉放入250ml烧杯中,再加入200ml的纯水.30℃~35℃条件下搅拌1.5~2h.待全部溶解后,转入250ml容量瓶中,然后把烧杯冲洗数次,冲洗的水也转入容量瓶中,稀释到刻度,摇匀,(20分钟~30分钟)再从摇好的容量瓶中取50ml的溶液,转入100ml容量瓶中,再加2N的NaNo3(硝酸钠)溶液50ml,然后再次摇匀5~10分钟,用干燥的玻璃漏斗过滤,取15~20ml转入粘度计中(乌式粘度计).放在30℃±0.05℃的水浴中.恒温10分钟测定溶液的流出时间,取三次平均值为t(即跑秒的).分子量的计算公式(简易)跑秒的÷空白等于号-m(自然对数)-1=×2按开方键÷重量÷固含量÷0.2÷03.73×1000=按功能转换键.按YZ按0.66-分子量粘度法测定聚合物的粘均分子量2008-10-25 10:08一、实验目的1. 掌握使用粘度法测定聚合物分子量的基本原理2. 掌握乌氏粘度计测定聚合物稀溶液粘度的实验技术及数据处理方法3. 分析分子量大小对聚合物性能以及聚合物加工性能的关系及影响。
聚丙烯酰胺黏度摩尔质量
聚丙烯酰胺黏度摩尔质量1 聚丙烯酰胺的概述聚丙烯酰胺（polyacrylamide，简称PAM）是一种广泛应用于各种领域的高分子化合物，它是由丙烯酰胺单体聚合而成。
聚丙烯酰胺在各个行业中都有着不同的应用，例如水处理、石油开采、纸浆造纸、建筑工程等领域。
聚丙烯酰胺的黏度摩尔质量是一个重要的物理性质，它直接影响着聚合物的分子量大小、溶解性和流动性，因此具有特别重要的意义。
2 聚丙烯酰胺黏度摩尔质量的定义及计算方法黏度摩尔质量是指单位体积聚合物的粘度和聚合度的比值。
通常使用比例定律计算，即:[v]=KMa其中，[v]为聚合物的内摩尔粘度，M为聚合物的摩尔质量，K为常数，a为相对特定的黏度。
由于聚合物的摩尔质量极大，因此通常以聚合物与溶剂混合物的黏度作为计算依据。
另外，聚丙烯酰胺的分子量通常是使用凝胶渗透色谱法来测定的。
3 聚丙烯酰胺黏度摩尔质量的影响因素聚丙烯酰胺的黏度摩尔质量是由其分子量、空间结构和化学结构等因素共同决定的。
其中，聚合物的分子量是最主要的因素，因为分子量的大小直接决定了聚合物的粘度和流动特性。
此外，空间结构和化学结构也会对聚合物的黏度和流动性产生一定的影响。
例如，分支度越高的聚合物越容易产生黏性流动和剪切变形，而分支度较低的聚合物则更容易形成流体态。
4 聚丙烯酰胺黏度摩尔质量的应用聚丙烯酰胺的高分子量和黏性特征使其在各个行业中都有广泛应用，以下是其中几个典型应用的例子。
- 水处理：PAM具有出色的絮凝和沉淀作用，用于污水、海水和地表水的净化处理，可大幅提高处理效率。
- 石油开采：PAM用于增稠水基钻井液，增加水力压裂效果，增强油藏含水层的油水分离效果。
- 纸浆造纸：PAM作为可增稠剂，用于去除纸浆中的杂质和细颗粒，提高生产效率。
- 建筑工程：PAM用作内墙涂料、腻子、粘合剂、防水剂等，可提高涂层的粘度、抗渗性和增稠性。
5 结语聚丙烯酰胺黏度摩尔质量是描述聚合物物理性质的重要指标之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚丙烯酰胺特性黏度的测定及分子量计算
根据中国国家标准GB12005.聚丙烯酰胺的分子量用特性黏度法测定；水解度用中和法测定；残余单体的含量大于0.01%吋用气相或液相色谱法测定.大于0.5%时用溴化法测定。
(1)特性黏度的测定及分子量计算
①测定原理：按规定条件制备浓度为0.0005-0.OOlg/mL的试样溶液，该溶液以氯化钠溶液为溶.c(NaCl)=1.00mol/L。
用气承液柱式乌式毛细管黏度计分别测定溶液和溶剂的流经时间.根据测得值计算特性黏度。
本方法适用于不同聚合方法制备的粉状和胶状非离子型聚丙烯酰胺和阴离子型聚内烯酰胺。
②仪器
a、玻璃毛细管黏度计：采用GB1632规定的稀释型乌氏毛细管黏度计，如图4.73所示，阳离子聚丙烯酰胺
技术要求如下：
i、应使浓度为lmol/L的氯化钠水溶液在30°下的流经时间在
100-130s范围内；
ii、型号为4-0.55和4-0.57，其中4表示定量球6的容积（单位mL).0.55和0.57表示毛细管内径（单位mm)。
b、恒温水浴：控温精度士0.05°C。
c、秒表：分度值0.Is。
d、分析天平:感量0.OOOlg。
e、容量瓶：容积25mL、50mL、100mL、200mL。
阳离子聚丙烯酰胺厂家
f、移液管：容积5mL、10mL、50mL?
g、具塞锥形瓶：容积250mL。
h、玻璃砂芯漏斗：G-2型。
i、烧杯：容积lOOmL。
j、量筒：容积50mL。
k、注射器、乳胶管洗耳球等。
③试剂和溶液:本分析方法所用的试剂和水，均为分析纯试剂和蒸馏水。
a、氯化钠溶液：将氣化钠用蒸馏水配制成c(NaCl)=l.OOmol/L和
c(NaCl)=2.OOmol/L的溶液。
b、铬酸洗液。
阳离子聚丙烯酰胺厂家
④试样溶液的配制
a、粉状聚丙烯酰胺：在lOOmL容量瓶中称人0.05-0.lg均匀的粉状试样，准确至0.OOOlg。
加人约48mL的蒸馏水，经常摇动容量瓶。
待试样溶解后，用移液管准确加人50mL浓度2.00mol/L的氯化钠溶液，放在（30±0.05)°C水浴中。
恒温后，用蒸馏水稀释至刻度，摇匀，用于燥的玻璃砂芯漏斗过滤，即得试样浓度约
0.0005-0.001g/mL 且氯化钠浓度为l.OOmol/L的试样溶液，放在恒温水浴中备用。
b、胶状聚丙烯酰胺：在已准确称量的lOOmL烧杯中，称人固含量为8%-30%的胶状试样0.66-1.25g.精确至0. OOOlg。
加入50mL蒸馏水.搅拌溶解后，转移入200mL容量瓶中。
加人lOOmL浓度为2.00mol/L 的氯化钠溶液.放在恒温水浴中。
恒温后，用蒸馏水稀释至刻度.摇匀，用千燥的玻璃砂芯漏斗过滤，即得试样浓度约为0.
0005-0.001g/mL,且氯化钠浓度1.00mol/L的试样溶液，放在恒温水浴中备用。
阳离子聚丙烯酰胺厂家
ii、论哪种试样，各点的相对黏度应在1.2-2.5范围内。
⑤测定步骤
a、将恒温水浴的温度调节在（30±0.05)度：。
b、在恒温水浴中固定一个250mL具寒锥形瓶，在其中加入经干燥的玻璃砂芯漏斗过滤的浓度l.OOmol/L的氯化钠溶液.恒温30min备用。
c、在乌氏黏度计的管2、管3的管口接上乳胶管。
将黏度计垂直固定在怛温水浴中，水面应高过缓冲球2cm。
d、用移液管吸取I0mL试样溶液.由管1加人黏度计，应使移液管口对准管1的中心，避免溶液挂管壁上。
待溶液自然流下后，静止10S,用洗耳球将最后一滴吹人黏度计，恒温lOmin。
e、紧闭管3上的乳胶管，慢慢用注射器将溶液抽人球6，待液面升至球4—半时，取下注射器.先放开管3上的乳胶管，再放开管2上的乳胶管，让溶液自由下落。
阳离子聚丙烯酰胺厂家
f、当液面下降至刻线5时，启动秒表，至刻线7时，停止秒表，记录时间。
启动和停止秒表的时刻，应是溶液弯月面的最低点与刻线相切的瞬间，观察时应平视。
g、按e和f重复测定三次，各次流经时间的差值应不超过0.2s。
取三次测定结果的算术平均值为该溶液的流经时间t
h、用移液管从锥形瓶中吸取5mL已经恒温的l.OOmol/L的氯化钠溶液，由管1加人黏度计。
紧闭管3的乳胶管，用洗耳球从管2打气鼓泡3-5次，使之与原来的10mL溶液混合均匀。
并使溶液吸上，压下三次以上。
此时溶液的浓度为C0的2/3，按e、f测得流经时间t2
i、按⑧再逐次加人5mL、10mL、10mL浓度1.OOmol/L的氯化钠溶液。
分別测得浓度为1/2c。
，1/3Co ,1/4c。
时的流经时间t3，t4和t5。
j、洗净黏度计。
干燥后，在其中加人经干燥的玻璃砂芯漏斗过滤的，浓度为l.OOmol/L 的氣化钠溶液10-15mL。
恒温lOmin后，按e、f 测得流经时间f0。
阳离子聚丙烯酰胺厂家
⑥黏度计的洗涤和干燥，在使用黏度计前后以及在测定中出现读数相差大于0.2s又无其他原因时，应按如下步骤清洗黏度计：a.自来水冲洗；b.铬酸洗液清洗；c.蒸馏水冲洗。
将洗净的黏度计置于烘箱内干燥。
⑦结果表示
a、按式(4.162)和式(4.163)计算试样溶液的相对黏度和增比黏度：。
