天线基础理论
天线基础知识课件
修复完成后，重新安装天线， 确保安装牢固。
天线的升级与改造方案
升级方案
根据实际需求和技术发展，对天线进 行升级改造，提高天线的性能和功能 。
改造方案
根据实际场景和需求，对天线进行改 造，如改变天线结构、增加天线数量 等。
方案实施
制定详细的实施方案，包括改造计划 、时间安排、人员分工等，确保改造 顺利进行。
04
天线的应用领域
通信领域
移动通信
01
手机、无线电对讲机等移动通信设备使用天线接收和发送信号
。
卫星通信
02
卫星地面站使用天线与卫星进行通信。
无线局域网
03
路由器、电脑等设备通过天线连接无线网络。
雷达领域
天气预报雷达
用于监测天气状况，如风切变、降水等。
导航雷达
用于飞机、船舶等导航。
军事雷达
用于探测目标、制导武器等。
05
天线的设计与制作
天线的设计原则与方法
匹配原则
天线应与发射和接收设 备相匹配，以确保信号
的最佳传输。
效率原则
天线应具有高效率，以 减少信号的损失和干扰
。
抗干扰原则
天线应具有抗干扰能力 ，以减少外部信号的干
扰。
多功能性原则
天线应具有多功能性， 以满足不同的应用需求
。
天线的制作材料与工艺流程
01
电磁波在空间中以波的形 式传播，其传播速度等于 光速。
电磁波的特性
电磁波具有频率、波长、 振幅等特性，不同特性的 电磁波具有不同的传播方 式和性质。
天线辐射原理
天线的作用
天线是用来发射或接收电 磁波的设备，其作用是将 电信号转换为电磁波或将 电磁波转换为电信号。
完整版天线基本原理
完整版天线基本原理天线是一种将电磁场能量转换成电信号或者将电信号转换成电磁场能量的无线通信线路组件。
它是无线通信系统的重要组成部分，通过接收和发射电磁波，将信息传递至接收器或者环境中。
1.天线的基本原理天线的基本原理是根据远离电流源的点的法向辐射电场的方向来确定。
当电流通过导线时，会在其周围产生电磁场。
这个电磁场包含自电场和磁场两部分。
2.天线的结构天线的常见结构包括金属导线、金属片和金属网格等。
导线型天线广泛应用于各种通信系统中，如普通天线、微带天线、螺旋天线等。
导线型天线通常由金属材料制造，包括铜、铝和银等。
导线的长度和形状会影响天线的工作频率和辐射模式。
3.天线的工作原理天线的工作原理可以简单描述为接收和发射电磁场能量。
当电磁波到达天线时，它们会在导线上引起电磁感应现象，导致电子在导线中运动，进而形成感应电流和电磁场。
接收天线将电磁波转化为电信号，通过连接到接收器或接收电路的导线将信号传递给接收器，然后接收器将其转化为有用的信息。
发射天线接收到电信号后，将其转化为电磁波，并通过导线发射出去。
4.天线的工作频率和辐射模式天线的工作频率是天线接收和发射电磁信号的频率范围。
不同类型的天线对应不同的工作频率范围。
天线的长度和形状会影响天线的共振频率。
天线的辐射模式是指天线在不同方向上的辐射能力，它受到天线的结构和工作频率的影响。
辐射模式通常用辐射图来表示，辐射图描述了天线在各个方向上的辐射能力。
5.天线的增益和效率天线的增益是指天线在一些方向上辐射能量的能力，与参考天线（理想天线）相比较。
增益越大，则天线在特定方向上的辐射能力越好。
天线的效率是指天线将输入能量转换为输出能量的比率。
天线的效率受到天线材料、结构和工作频率的影响。
提高天线效率的方法包括减少导线损耗、减少表面反射损耗等。
6.天线的常见类型常见的天线类型包括偶极子天线、螺旋天线、微带天线、天线阵列等。
偶极子天线是最常见和最简单的天线，它由两个导线构成，用于发射和接收电磁波。
天线理论基础
环测威官网：/接收天线以无线电，电视或无线电话信号的形式捕获电磁辐射。
在距接收天线一定距离处- 例如无线电台或电视台- 原始声音和/或图像被转换成电信号并通过发射天线发出。
这与接收天线相反，尽管两者可能看起来相同。
根据您发送或接收的信号频率以及发射和接收天线的方向，高度和功率等因素，需要调整天线的尺寸，形状和设计以获得最佳性能。
对于这种现象的简单示例，可以考虑典型AM / FM 无线电使用的两种不同天线。
对于88至108 MHz频率范围内的FM广播接收，大多数无线电都配备了一个外部安装的伸缩杆天线，可以旋转以最好地捕获FM电台。
然而，用于在540kHz至1.705MHz频率范围内进行AM广播接收的天线通常是位于内部的铁氧体棒，其上缠绕有细线。
基本思想是天线的设计受其意图接收的信号的影响。
环测威官网：/常见的天线理论为了更好地理解天线设计，了解以下常见的天线属性和理论是有帮助的。
∙方向性：天线设计中需要考虑的基本属性是天线的方向性- 或测量其辐射方向的指向。
理论上，全向天线具有零方向性，而发送或接收在一个方向上聚焦的信号的天线将具有更高的方向性。
∙通常，像偶极天线这样的较小的电天线具有较低的方向性。
对于具有高方向性的天线，可以考虑那些尺寸为几个波长的天线，如卫星或喇叭天线。
∙3DBF：三维波束成形- 或3DBF - 是一种在发送或接收信号时考虑仰角和方位角以确保最佳到达角度的方法。
在动态3DBF中，广播信号天线自动倾斜到预期用户的位置。
∙天线增益：天线增益表示天线在假设相同情况下与理想天线相比在特定方向上发送或接收的信号强度。
对于您知道信号始发方向的电视天线，您需要一个高增益天线。
但是，对于可以连接到任意数量卫星的移动GPS天线，您需要一个增益相对较低的天线。

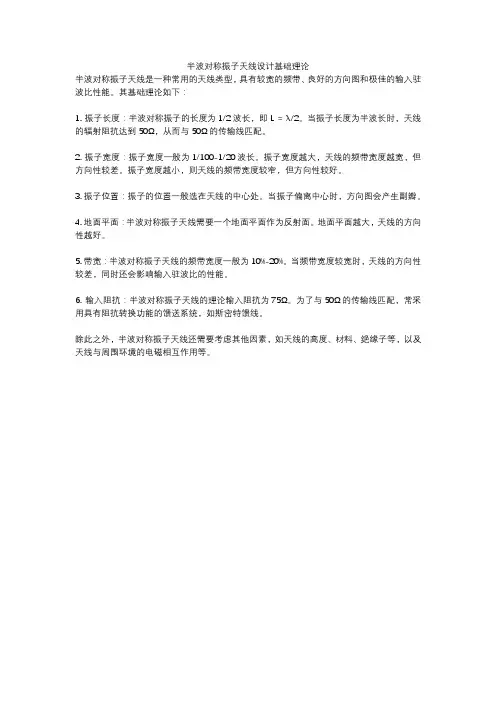

半波对称振子天线设计基础理论
半波对称振子天线设计基础理论
半波对称振子天线是一种常用的天线类型，具有较宽的频带、良好的方向图和极佳的输入驻波比性能。
其基础理论如下：
1. 振子长度：半波对称振子的长度为1/2波长，即L = λ/2。
当振子长度为半波长时，天线的辐射阻抗达到50Ω，从而与50Ω的传输线匹配。
2. 振子宽度：振子宽度一般为1/100-1/20波长。
振子宽度越大，天线的频带宽度越宽，但方向性较差。
振子宽度越小，则天线的频带宽度较窄，但方向性较好。
3. 振子位置：振子的位置一般选在天线的中心处。
当振子偏离中心时，方向图会产生副瓣。
4. 地面平面：半波对称振子天线需要一个地面平面作为反射面。
地面平面越大，天线的方向性越好。
5. 带宽：半波对称振子天线的频带宽度一般为10%-20%。
当频带宽度较宽时，天线的方向性较差，同时还会影响输入驻波比的性能。
6. 输入阻抗：半波对称振子天线的理论输入阻抗为75Ω。
为了与50Ω的传输线匹配，常采用具有阻抗转换功能的馈送系统，如斯密特馈线。
除此之外，半波对称振子天线还需要考虑其他因素，如天线的高度、材料、绝缘子等，以及天线与周围环境的电磁相互作用等。
天线基本原理及常用天线介绍ppt课件
3、天线的工作频率范围(带宽)
无论是发射天线还是接收天线，它们总是在一定的 频率范围内工作的，通常，工作在中心频率时天线所能 输送的功率最大，偏离中心频率时它所输送的功率都将 减小，据此可定义天线的频率带宽。
有几种不同的定义： 一种是指天线增益下降三分贝时的频带宽度； 一种是指在规定的驻波比下天线的工作频带宽度。
.
806~960MHz的超宽频天线
现在的一副天线相当于原来的三副天线， 并且具备电调功能，既提高. 了产品性能，又在很大程度上降低了天线的生产成本
3G（1710～2170MHz）频段的超宽频天线
现在的一副天线相当于原来的三副天线， 并且具备电调功能，既提高了. 产品性能，又在很大程度上降低了天线的生产成本
峰值 - 3dB点
Peak - 3dB
10dB 波束宽度 - 10dB点
120° (eg)
峰值
- 10dB点
Peak - 10dB
15° (eg)
Peak
32° (eg)
Peak
Peak - 3dB
俯仰面即. 垂直面方向图
Peak - 10dB
方向图旁瓣显示
上旁瓣抑制 下旁瓣抑制
.
8、方向图在移动组网中的应用
方向图可用来说明天线在空间各个方向上所具有的 发射或接收电磁波的能力。
.
天线的主要技术指标
天线匹配指标
驻波比 隔离度
天线辐射特性指标
与国际接轨的 天性辐射特性
增益
主瓣波束宽度
第一副瓣抑制
前后比
交叉极化比
轴向 ±30
波束效率
3dB 10dB
杂散因子
3dB 10dB
.
≤1.4

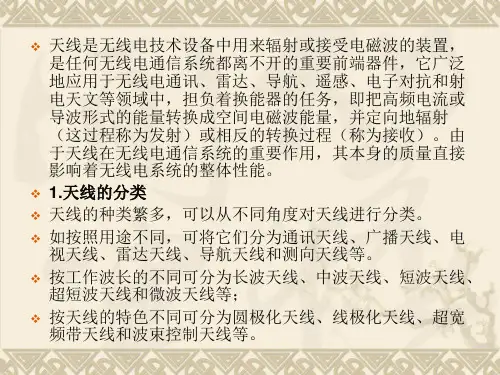

天线基本理论
❖ 则其方向系数为
D 2
4
1.5
sin 3 dd
00
❖ 下面讨论方向系数的物理意义。由式（5）得
Emax
60DPr r
60(DPr ) r
(7)
对于无方向性天线，D=1,式（7）写为
Emax
60Pr r
(8)
❖ 比较式（7）与（8），可以看出：某天线的方向系数，表 征该天线在其最大辐射方向上比起无方向性天线来说把辐 射功率增大的倍数。譬如，为了在一定距离的点M处产生 一定的场强，在使用无方向时，需馈给天线100（w）的 辐射功率，但若使用方向系数D=100的强方向天线，并将 天线最大辐射方向对准点M，只需馈给1（w）的辐射功率。
❖ (5)有效接收面积
❖ 当天线以最大接收方向对准来波方向进行接收，且负
载与天线完全匹配时，天线向负载输出的功率为 Pr ；另 一方面可以假定功率 Pr 是由与来波方向相垂直的一块面
积所截获的，则这个面积就称为接收天线的有效接收面积
（或简称为有效面积），记为 S e ，可证明天线的有效面Fra bibliotek积为❖
Se
（12）
❖ 设外加输入功率为，被研究天线的效率为，则辐射功率,
则
p0
Pin
4r 2
Pr
A 4r 2
❖ 将上式代入式（12），则 G A 4r 2 pmax
Pr
❖ 利用
pmax
E2 m ax
240
，并考虑式（7），则
❖
G Ar 2 Emax 2
60Pr
❖
❖
式的中单位ei矢为量P入L；射F波P电是e场两i 的单er单位位矢矢量co量之s；间Pe的r 为夹接角收，(天1“5线) ”所号在表方示向
天线知识点总结
天线知识点总结天线是电子设备中最基本的元件之一，它能够将电磁波转换为电信号或者将电信号转换为电磁波，是广泛应用在通讯、雷达、导航、电视等领域的不可或缺的元器件。
本文将简要介绍一些天线的相关知识点。
1. 天线的基础理论 - 反射、辐射以及电磁波的特性天线的工作原理基于电磁波的传播特性及其与天线之间的相互作用。
天线通过反射、辐射等方式将电磁波与电信号进行转换，因此温度、介质、空气湿度等环境因素都会对天线的性能产生影响。
2. 天线的类型 - 主动、被动及扫描式天线天线可以根据其在电路中的位置和作用方式分为主动和被动两种类型。
主动天线通常带有放大器来增加信号强度，而被动天线则不带放大器。
此外，扫描式天线可以通过旋转、摆动等方式改变辐射方向，以实现扫描覆盖目标区域的效果。
3. 天线的指标 - 增益、方向性、VSWR、带宽等天线的性能可由其各种指标来描述，其中增益、方向性、VSWR、带宽等是较为重要的指标。
增益是天线的辐射能力，方向性是天线辐射能力随方向变化的能力，VSWR是天线对来自外部信号反射时的反射率指标，带宽则是天线能够工作的频率范围。
4. 天线的尺寸 - λ/2、λ/4、全波长天线等天线的尺寸与工作频率密切相关，常见的天线长度有λ/2、λ/4、全波长天线等。
λ/2天线通常用于VHF和UHF频段，λ/4天线适用于较低频段，全波长天线则通常用于HF 等较低频段。
5. 天线的应用 - 通讯、雷达、导航、电视等天线在通讯、雷达、导航、电视等领域都有广泛的应用。
不同应用场景对天线的要求不同，例如通讯领域需要天线具有良好的增益和方向性，而雷达和导航领域则需要具有较高的扫描速度和快速响应能力。
6. 天线的制作和测试 - PCB天线、红外按摩仪等天线的制作和测试涉及到复杂的技术和设备，常用的制作方法包括PCB天线、红外按摩仪等。
测试方法则通常包括VSWR测试、增益测试、方向性测试等。
7. 天线的未来发展趋势 - 新材料、智能化、多功能化等随着技术的不断进步，未来天线的发展趋势将会趋向于新材料、智能化、多功能化等方向。
天线基础知识与原理
天线基础知识与原理天线是将电磁波能量从传输线（如电缆）转移到自由空间（如空气）中的器件。
它是无线通信系统中至关重要的组成部分，用于发送和接收无线信号。
天线的设计和原理对通信系统的性能具有重要影响。
天线的基本原理是通过电流激励器件使其发射或接收电磁波。
当电流通过天线时，会在天线上产生电磁场。
根据电磁场分布的不同，天线可以被分为不同的类型。
例如，一根直立的导体（如铜线）可以作为零度天线或全向天线使用，这意味着它能够在水平方向上发射或接收相同的信号强度。
另一个例子是定向天线，它可以集中发射或接收能量到特定方向。
天线的性能由几个关键参数决定。
其中一个是频率响应，也称为带宽。
天线应该在指定的频率范围内能够有效地工作。
另一个参数是增益，表示天线相对于理想的点源天线的增加或减少的能量。
增益可以用于改善信号传输和接收的效果。
其他重要的参数包括波束宽度、极化方式、输入阻抗等。
天线设计的关键是通过调整天线的几何形状和尺寸来满足特定的需求。
一种常见的天线类型是偶极子天线。
它由两根平行的导体构成，通常以半波长的长度排列。
偶极子天线适用于宽带应用，可以在几个频段上工作。
另一种常见的天线类型是微带天线，它采用薄片状的天线元件，并用绝缘基板支持。
微带天线适用于小型设备和集成电路上的应用，可以在不同的频率范围内工作。
天线的工作原理与物理学中的电磁波理论相关。
根据麦克斯韦方程组，电磁波由电场和磁场组成，并以光速传播。
当电流通过天线时，会产生电场和磁场的变化，并以电磁波的形式辐射出去。
电场和磁场的分布取决于天线的几何形状和电流分布。
天线的电磁辐射主要通过两种机制实现：辐射和导波。
辐射是指电磁波以空间波的形式传播，可以远离天线和传输线。
导波是指电磁波沿着天线和传输线传播，类似于输送能量的导线。
在不同的频率范围内，两种机制的相对重要性会有所不同。
要理解天线的基础知识，还需要了解一些天线的相关概念。
例如，VSWR（电压驻波比）是用于衡量天线和传输线之间匹配的参数，主要影响信号的传输效率。
1天线基础知识
电基本振子远区场的辐射功率
电基本振子向自由空间辐射的总功率称为辐射功率Pr，它等于坡印廷矢量在任一 包围电基本振子的球面上的积分，即
Pr S Sav • ds
S
1 2
Re[
E
H
*]
•
ds
2π 0
d
0
15πI 2l
l2
2
sin
3
d
40 π
2
I
2
l
l
2
W
电基本振子电力线
§1.3 磁基本振子与对偶性原理
② 场强与1/r的高次方成正比，即随距离的增大而快速减小；
③ 电场和磁场的相差900，坡印廷矢量为虚数，能量振荡，感应区。
远场区(辐射场)
当kr>>1时，为远场区，辐射场（一般 r>=5l:感应
场比辐射场低30分贝）
其场分布为
Er 0
E
j
kIl
sin e jkr
4 r
H
j kIl sin e jkr 4 r
A0 4
J (r)e jkrd r
ez 4
Ile r
jkr
ez Az
对于球坐标，有
Ar Az cos ; A Az sin ; A 0
则磁场为：
er
H 1
A
1
r2 sin
r
Az cos
re
rAz sin
r sine
0 0
1
r2 sin
r
sin e
r
rAz
sin
Az
cos
t
t
➢ 对称性，求解一个即可 ➢ 与场矢量的波动方程比较，优点：矢量位可能与电流的方向一致
天线基本理论
回波损耗随反 射系数的变化 曲线
RL与反射系数的关系
回波损耗取决于反射 信号本身的损耗
1 越大， Lr 越小
Lr =-20lg 1
二、天线基本理论学习
2.3 传输线及天线相关电参数
a b
c
S11=b/a
S21=c/a
二、天线基本理论学习
2.3 传输线及天线相关电参数
学习报告
制作人：张旭峰、邓帅飞
目 录
一、天线发展史简介
二、天线基本理论学习
三、HFSS天线仿真训练 四、烙铁焊接训练
一、天线发展史简介
1.1天线的产生
闭合系统变为开放系统，向外辐射电磁波。
一、天线发展史简介
1.2天线的发展
偶极天线 单极天线 倒L天线
便于实际 应用
缩小体积 尺寸
方便阻抗 匹配
一、天线发展史简介
四、烙铁焊接训练
每天坚持练习烙铁焊接基本功，为下一步 制作实际手工板天线打好基础。
Interconnect Innovation, Build future
S11
2014-10-3
三、HFSS天线仿真训练
3.2倒F型天线
3D辐射场型
三、HFSS天线仿真训练
3.3 PIFA型天线
天线模型
2014-10-3
三、HFSS天线仿真训练
3.3 PIFA型天线
S11
2014-10-3
三、HFSS天线仿真训练
3.3 PIFA型天线
3D辐射场型
2014-10-3
2014-10-3
IS95 CDMA频率 （825-880MHz）
GPS频段 1575.42MHz ±20MHz 3G频率(18802025MHz)
天线基础知识篇
表征天线性能的主要参数
5 .天线的增益
天线增益：是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。 一般来说，增益的提高主要依靠减小垂直面向辐射的波瓣宽度，而在水平面上保持全向的辐射性能。
天线增益对移动通信系统的运行质量极为重要，因为它决定蜂窝边缘的信号电平。增加增益就可以在一 确定方向上增大网络的覆盖范围，或者在确定范围内增大增益余量。任何蜂窝系统都是一个双向过程， 增加天线的增益能同时减少双向系统增益预算余量。另外，表征天线增益的参数有dBd和dBi。DBi是相 对于点源天线的增益，在各方向的辐射是均匀的；dBd相对于对称阵子天线的增益，所以dBi=dBd+2.15。 相同的条件下，增益越高，电波传播的距离越远。
八木天线
天线基础知识篇
八木定向天线，具有增益较高、结构轻巧、架设方便、价格便宜等优点。因此，它特别适用 于点对点的通信，例如它是室内分布系统的室外接收天线的首选天线类型。 八木定向天线的单元 数越多，其增益越高，通常采用 6 --- 12 单元的八木定向天线，其增益可达 10---15 dB 。
基站天线的选型
三阶无源交调 IMD3(dBm) 输入阻抗(Ω) 最大功率 (W) 接头形式 雷电保护
824～896 ＞17 ＜1.35 ±45° 90 6.5 ≥25 ≥15 3 30
＜-107
50 500 7/16 DIN(F) 直流接地
机械性能指标
天线尺寸 (mm)
640×296×156
天线重量 (kg)
20
• 把导线上传来的电信号转化为无线电波发射到空间。 • 收集空间内的无线电波并将其转化为电信号。 • 将传输线中的高频电磁能转成为自由空间的电磁波，或反之将自由空间中的电磁
天线理论基础知识笔记
1、dBi 表示天线增益是方向天线相对于全向辐射器的参考值，dBd是相对于半波振子天线参考值；
2、在线性天线中，由于地面影响较大，都采用垂直面和水平面作为主平面。
在面型天线中，则采用E平面（即电场矢量与传播方向构成的平面）和H平面（磁场矢量与传播方向构成的平面）作为两个主平面。
3、在方向图中，包含所需最大辐射方向的辐射波瓣叫天线主波瓣，也称天线波束。
主瓣之外的波瓣叫副瓣或旁瓣或边瓣，与主瓣相反方向上的旁瓣叫后瓣。
（1）零功率波瓣宽度，指主瓣最大值两边两个零辐射方向之间的夹角。
（2）半功率点波瓣宽度，指最大值下降到0.707（即下降3dB)点的夹角。
（3）副瓣电平，指副瓣最大值和主瓣最大值之比。
（4）前后比，天线的后向180°±30°以内的副瓣电平与最大波束之差，用正值表示。
一般天线的前后比在18～45dB之间。
（5）端口隔离度，对于多端口天线，如双极化天线、双频段双极化天线，收发共用时端口之间的隔离度应大于30dB。
双频段圆极化天线的隔离
度应大于16dB。
4、高增益普通全向天线的最大增益在10.5-11dBi之间。
5、Friss传输公式：
将发射天线增益，接收天线增益，发射功率，接收功率以及收发点之间的距离联系了起来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
几个有用的增益表示含义
dB，dBm，dBi，dBuv dB：仅仅是个相对值，dB＝10log（P1/P2），比如A基 站的发射功率是600mw，B基站是300mw，那么A基站 比B基站发射功率高10lg（600/300）＝3 dB，从公式中 可以看出dB是表征两个功率的相对值，是没有单位的。 dB是一个无单位的量纲。
dBm ： 是 一 个 考 证 功 率 绝 对 值 的 值 ， 公 式 为 dBm=10lg(功率/1mW)，如我们常用的基站是500mw， 换算成dBm就是10lg(500mW/1mW)＝27dBm（意思是 27dB毫瓦）。还有一个单位dBW是将公式中的1mW改成 1W ， 其 他 都 一 样 。 1W=30dbm;1mw=0dbm ， 1W ＝ 0dbW
(eg )
- 3dB点 峰值
- 3dB点
立体方向图
- 3dB点
峰值
- 3dB点
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
波束宽度（Beamwidth）
3dB Beamwidth Peak - 3dB
60° (eg)
Peak
Peak - 3dB
2020/4/14
2020/4/14
半波振子
2.15dB
eg: 0dBd = 2.15dBi
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
全向天线的垂直波束宽度和增益
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
MoBILE
方向图（Radiation Pattern）
➢ 通常用垂直平面及水平平面上表示不同方向辐射（或接收）电磁 波功率大小的曲线来表示天线的方向性 ---天线方向图;
➢ 方向图特性－－波束宽度、前后比、旁瓣抑制
水平面方向图 垂直面方向图
2020/4/14
3dB 波束宽度
60°
(eg )
15°
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
大家都有过这样的经历：将外面损坏的基站 拿到机房做测试，一般是不接天线的，打电 话是没有问题的，只是覆盖的距离小，接上 天线后覆盖距离明显大多了，毫无疑问天线 是有增益的并且还有大小之分，一个无源器 件若想实现正的增益必然有一部分是负增益 才行，这就要说到天线辐射的方向图问题。
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
dBi：前面已解释过，表征相对值，dBi是天 线增益的概念，不是具体单位，i是isotropic （各向同性）简写。实际上就是dB。
dBuV：和dBm相同的概念。我们在场强仪和 手机测试模式上看到的基站场强单位都是它， 和dBm的关系是： dBm：10lg(功率/1mW)；
MoBILE
1． 天线基本概念：
在天线的包装盒里都有一份技术参数的说明书，上面 详细描述了这副天线的性能指标，如： 频带：1895～1920 增益：10dBi 驻波比<1.5 下倾角：20度 极化方式：垂直极化 电缆长度：1.5米 阻抗：50欧姆。 下面一一介绍这些参数的含义。
2020/4/14
深圳市摩比天线技术有限公司
天线基础理论
MoBILE
摩 比 天 线
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
天线基本特性
what is antenna?
MoBILE
MoBILE
和我们的全向天线方向图相比可以看出全向天 线在水平方向上突出了一部分（正的增益）， 在垂直方向上少了一部分（负的增益），由此 得出我们使用的10dbi全向天线是把一个方向的 能量贴补到另一个方向上来实现无源增益的。
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
3．极化方式，驻波比，天线带宽，阻抗
在天线的各项参数里有一个很重要的参数就是 极化方式。天线的极化就是指天线辐射时形成 的电场强度（图中红箭头）方向。当电场强度 方向垂直于地面时，此电波就称为垂直极化波； 当电场强度方向平行于地面时，此电波就称为 水平极化波。
- 45degree slant
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
V/H (垂直/水平)
倾斜 (+/- 45°)
双极化天线：在一副天线罩下水平线极化与垂直线极化（或者是+/45°极化）两副天线做在一起的天线
2020/4/14
深圳市摩比天线技术有限公司
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
旁瓣（Sidelobes）
上副瓣抑制 (dB) 下副瓣抑制 (dB)
2020/4/14
MoBILE
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
旁瓣抑制与零点填充 （Elevation Upper Side lobes & Null Fill）
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
增益（Gain）
➢天线通常是无源器件，它并不放大电磁信号，天线的增益是 将天线辐射电磁波进行聚束以后比起理想的参考天线，在输入 功率相同条件下，在同一点上接收功率的比值，显然增益与天 线的方向图有关。方向图中主波束越窄，副瓣尾瓣越小，增益 就越高。可以看出高的增益是以减小天线波束的照射范围为代 价的。 ➢天线辐射能量集束程度和能量转换效率的总效益
dBuv: 20lg(电压/1uv)， 功率＝电压的平方/50 欧姆（如果端口阻抗是50欧姆，一般系统都是）
所以：dBuv = dBm + 107 dB
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
dBd and dBi
理想点源（无耗均匀辐射器）
MoBILE
移动基站天线基本理论
1、基本概念 2、方向图和增益 3、极化方式、天线带宽、阻抗、驻波比 4、分集接收、下倾角、无源交调、交叉极化 5、天线在结构上的考虑、环境试验 6、天线在无线组网中的作用
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
G(dBi)=10lg(
2
)估算 27000
0.5E2 0.5H
举例：MB1800-65-17D 垂直波束宽度7.5度，测试增益
大于17dBi，用上面公式估算出来17.4dBi;
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
2020/4/14
1/4 Wavelength Dipole
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
2020/4/14
MoBILE
多个半波振子组成天线 阵－－基站天线案例
50 ohms
Cable
Antenna 50 ohms
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
传输线中 的电磁能 转化成自 由空间的 电磁波
Blahbal h ba l hblah
有效的接 收或发射 电磁波
2020/4/14
能量转换 ；有效定Байду номын сангаас辐射（或接收）;
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
天线是如何形成的？
MoBILE
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
增益与波束宽度的联系
MoBILE
一般来说，波束宽度越窄，天线增益越大；
在天线前后比、旁瓣正常的情况下，天线能达到的最
大增益为:G(dBi)=10lg(
2
) 32000
0.5E2 0.5H
对于全向天线，考虑到损耗及辐射效率，增益可以用
公式G(dBi)=10lg(
2020/4/14
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
MoBILE
方向图的定义是：用垂直平面和水平平面上表 示不同方向辐射电磁波功率大小的曲线来表示 天线的方向性。
2020/4/14
理想点源（无耗均匀辐射器）
深圳市摩比天线技术有限公司
SHENZHEN MOBILE ANTENNA LTD.
2
)估算 30000
