浙教版八年级科学上册第四章强化复习一、基础知识梳理默写(一)电荷与电流1.物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电，另一个失去电子的物体就带的正电，这种现象称为摩擦起电，这种聚集于物体上的电荷叫做。
2. 电荷相互排斥，电荷相互吸引。
3.能提供的装置，叫做电源。
定向运动的方向为电流方向。
4.把、用电器和用导线连接起来组成的电流路径叫做电路；用代替实物表示电路的图称为电路图。
按连接方式，电路分为和。
(二)电流的测量1.导体中称为电流强度，简称电流。
2.电流是指内通过导线某一截面的电荷的多少，用字母表示。
它的单位是，简称安，符号为。
1安(A)= 毫安(mA)；1毫安(mA)= 微安(μA)。
3.可用电流表来测量的值，学校实验室常用的电流表一般有个接线柱，个量程。
4.正确使用电流表：(1)正确选择量程。
在不能预先估计被测电流大小的情况下，应先拿电路的另一个线头迅速试触电流表的接线柱，如果指针偏转角度太小，再使用较小的量程；(2)电流表必须在被测的电路中；(3)使电流从电流表的“”或“”接线柱流入，从“”接线柱流出；(4)绝对不允许不经过而把电流表直接连到电源的两极上。
(三)物质的导电性与电阻1.依据是否容易导电，物质分为、和半导体三类。
2.电阻表示导体对的阻碍作用。
导体对电流的阻碍能力越强，其就越大。
3.电阻用字母表示。
它的单位是，简称欧，符号是。
1兆欧(MΩ)= 千欧(kΩ)；1千欧(kΩ)= 欧(Ω)。
4.导体的电阻大小与导体的、、和有关。
(四)变阻器1.电阻器，也称，用来控制电路中的大小。
改变电路中的电流大小，要使用可以改变电阻值的电阻器，即。
2.常用变阻器就是靠改变接入电路的电阻丝的来改变电阻大小的。
(五)电压的测量1.电压可给提供推动作用。
2.电压用字母表示。
它的单位是，简称伏，符号为；1千伏(kV)=103伏(V)，1伏(V)= 毫伏(mV)，1毫伏(mV)= 微伏(μV)。
浙教版科学八年级(上)第四章复习训练
浙教版科学八年级（上）第四章复习训练（1）原理和作用:靠改变连入电路中的电阻线的有效长度来改变电阻，从而改变电路中的电流强度和部分电路两端的电压。
(2）使用方法：①要与控制电路串联②连入电路的两个接线柱必须是“一上一下”③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置(滑动变阻器的最大电阻一定）④通过滑动变阻器的电流不能超过其允许通过的最大电流例：如图滑动变阻器的铭牌上标有“50 ，1A"字样，它表示的意义是什么？已知AP=20欧，那么,当用不同接线柱将变阻器接入电路时，变阻器接入电路的电阻各是多少？当接哪几个接线柱时，滑片P向左移动,电阻变大？第六节电压的测量1、水与电类比（1)、抽水机：把B处的水抽到A处,使A、B间保持一定水压，从而形成水流.(抽水机→水压→水流）（2)、电源:使电源正极聚集正电荷,负极聚集负电荷,正负极间存在电压,使自由电荷发生定向移动，形成电流。
(电源→电压→电流）2、电路中得到持续电流的条件： A、有电源存在电压 B、闭合电路3、电压：（1）电压用字母U表示(2)电压的单位是伏特，简称伏，符号为V；更大的单位有千伏、毫伏和微伏换算关系式:1千伏=1000伏 1伏=1000毫伏 1毫伏=1000微伏4、一些常见的电压值：A、一节干电池:1.5V B、对人体安全的电压：≤36VC、照明电路电压：220VD、一只蓄电池：2V5、电压的测量：电压表（1）、电压表有三个接线柱,两个量程（2）、使用：①必须把电压表并联在被测电路的两端②把电压表的正接线柱接在跟电源正极相连的那端③被测电压不能超过电压表的量程④允许电压表直接连入电源两极上测电源电压。
第七节电流、电压、电阻的关系一、研究电流和电压的关系1、实验：保持电阻不变，研究电流和电压的关系（1）电流表测量通过电阻R的电流；电压表测量通过电阻R两端的电压；（2）滑动电阻器R/的作用：改变电阻R两端电压。
第四章 同步练习 浙教版科学八年级上册

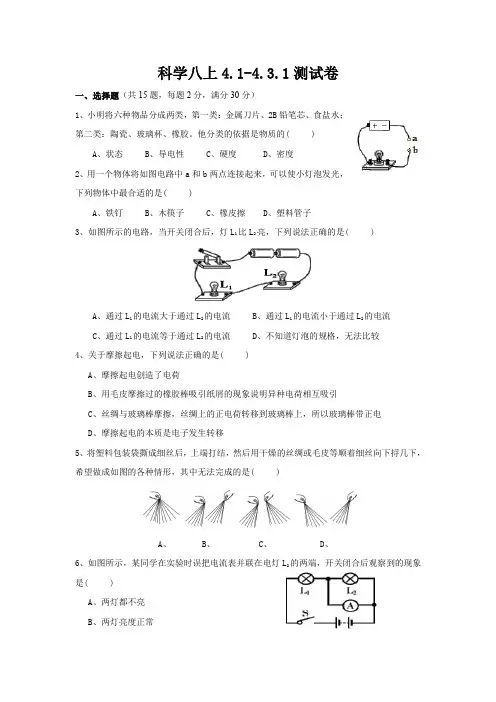

科学八上4.1-4.3.1测试卷一、选择题（共15题，每题2分，满分30分）1、小明将六种物品分成两类，第一类：金属刀片、2B铅笔芯、食盐水；第二类：陶瓷、玻璃杯、橡胶。
他分类的依据是物质的( )A、状态B、导电性C、硬度D、密度2、用一个物体将如图电路中a和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A、铁钉B、木筷子C、橡皮擦D、塑料管子3、如图所示的电路，当开关闭合后，灯L1比L2亮，下列说法正确的是( )A、通过L1的电流大于通过L2的电流B、通过L1的电流小于通过L2的电流C、通过L1的电流等于通过L2的电流D、不知道灯泡的规格，无法比较4、关于摩擦起电，下列说法正确的是( )A、摩擦起电创造了电荷B、用毛皮摩擦过的橡胶棒吸引纸屑的现象说明异种电荷相互吸引C、丝绸与玻璃棒摩擦，丝绸上的正电荷转移到玻璃棒上，所以玻璃棒带正电D、摩擦起电的本质是电子发生转移5、将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是( )A、 B、C、D、6、如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是( )A、两灯都不亮B、两灯亮度正常C、L1亮，L2不亮D、电流表没有示数7、甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则( )A、乙带正电，丙一定带正电B、乙带正电，丙可能不带电C、乙带负电，丙一定带负电D、乙带负电，丙可能带负电8、某电路中的电流大约为0.4A，一同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0～0.6A及0～3A，他使用0～3A的量程来测量，他这样做的结果是( )A、测不出电流值B、电流表的指针可能被打弯C、电流表可能被烧坏D、测量的精确程度差一些9、下列图中，灯L1、L2并联，用电流表测干路和支路的电流，其中正确的是( )10、有“0～0.6安”和“0～3安”两个量程的电流表，某次测量中用“0～0.6安”的量程，从“0～3安”量程的刻度盘上发现指针正指在 2.4安的刻度线上，测得实际电流大小为( )A、2.4安B、0.44安C、0.48安D、0.8安11、如图所示的电路中，闭合开关，电流表测量的是( )A、通过灯L1的电流B、通过灯L2的电流C、通过灯L1和灯L2的电流之和D、电源供给电路的电流12、关于导体和绝缘体，下列说法正确的是( )A、绝缘体对电流阻碍作用大，但能够带电B、绝缘体不能导电的原因是绝缘体内没有电子C、能够导电的物体叫导体，如金属，酸碱盐水溶液，橡胶等D、导体易导电是因为内部有正电荷自由移动13、小明家所在的小区安装了自动售水机。
2019-2020学年度浙教版科学八年级上第四章练习题

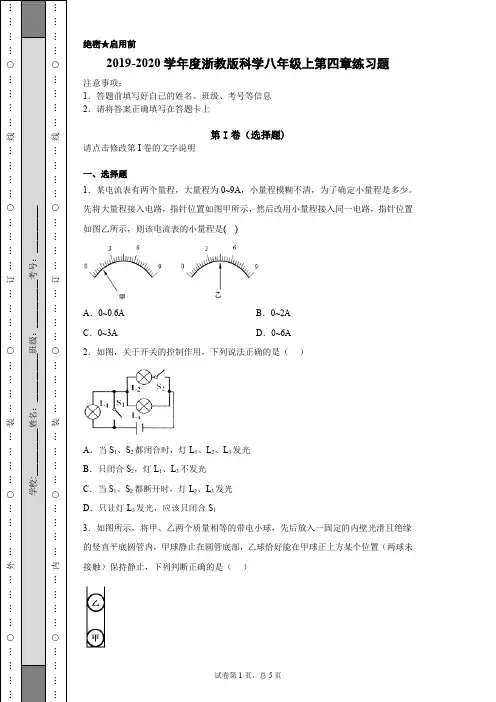

○……………装………………订………____姓名：_________________考号：____○……………装………………订………绝密★启用前 2019-2020学年度浙教版科学八年级上第四章练习题 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 第I 卷（选择题) 请点击修改第I 卷的文字说明 一、选择题1．某电流表有两个量程，大量程为0~9A ，小量程模糊不清，为了确定小量程是多少。
先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是( ) A ．0~0.6A B ．0~2A C ．0~3A D ．0~6A 2．如图，关于开关的控制作用，下列说法正确的是（ ） A ．当S 1、S 2都闭合时，灯L 1、L 2、L 3发光 B ．只闭合S 2，灯L 1、L 3不发光 C ．当S 1、S 2都断开时，灯L 2、L 3发光 D ．只让灯L 3发光，应该只闭合S 1 3．如图所示，将甲、乙两个质量相等的带电小球，先后放入一固定的内壁光滑且绝缘的竖直平底圆管内，甲球静止在圆管底部，乙球恰好能在甲球正上方某个位置（两球未接触）保持静止，下列判断正确的是（ ）…○…………订…………※装※※订※※线※※内※※答※※题※…○…………订…………A ．两小球带异种电荷 B ．乙球受到甲球的排斥力与乙球受到的重力是一对平衡力 C ．甲球所受的支持力等于甲球的重力 D ．甲球对乙球的排斥力大于乙球对甲球的排斥力 第II 卷（非选择题) 请点击修改第II 卷的文字说明 二、探究题 4．小明在“探究电流与电阻关系”的实验中，准备了如下实验器材：干电池，标有“15Ω1A ”字样的滑动变阻器，阻值分别为5Ω、10Ω、20Ω的定值电阻。
（1）小明连接了如图的电路，其中有一条导线连接有误，请将连接错误的导线打“×”并画出正确连线________。
浙教版八年级科学上册课时检测：第四章 本章复习课
浙教版八年级科学上册课时检测：第四章本章复习课姓名:________ 班级:________ 成绩:________一、选择题1 . 老师上课时利用如图的实验装置探究电流通过导体时产生热的多少与哪些因素有关的实验装置。
两个透明容器中密封着等一的空气（原来用水，现改换），形管中液面高度的变化反映密闭空气温度的变化。
有关说法和评价正确的是（）A．甲实验是研究电流产生热量与电阻的关系B．乙实验是研究电流产生热量与电流的关系C．甲实验通电一段时间后，左容器内空气吸收的热量更少D．甲、乙实验改原来的水为为空气做，其优点在于时间短，效果好2 . 学校科技节上开展电路设计活动,要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻;②通过两个电阻的电流相等,小明设计的如图所示的电路中符合要求的是（）A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合3 . 下列关于电阻和电流的说法正确的是（）A．电阻是用来表示导体对电流阻碍作用的物理量，电流越大，电阻越大B．通过导体的电流为零，则该导体的电阻也为零C．金属导体中电子定向移动方向与电流方向相反D．电荷的移动形成电流4 . 如图所示，几只串联的水果电池提供的电力足够点亮一组发光二极管。
下列说法中正确的是（）A．图中的水果可能是绝缘体B．水果电池将电能转化为化学能C．发光二极管是由半导体材料制成的D．电流从“－”极经发光二极管流向“＋”极5 . 空调扇因同时具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉的常用电器。
空调扇工作时，若只闭合送风开关，送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。
下列电路设计符合上述要求的是A．B．C．D．6 . 用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，但甲球带的电荷比乙球的多，在将乙球慢慢靠近甲球时，会出现的情形是（）A．B．C．D．7 . 在图所示的电路中，电源电压保持不变。
浙教版八年级科学上册第四章测试题含答案
浙教版八年级科学上册第四章测试题含答案第4章测试卷一、选择题(每题3分，共30分)1．通常情况下，下列属于绝缘体的是( )A ．塑料尺B ．人体C ．铜丝D ．铅笔芯2．甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的( )3．公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。
如图所示的四个电路中符合设计要求的是( )4．如图所示的电路中，在闭合开关时，下列说法正确的是( )A ．两灯泡串联B ．电流表测的是总电流C ．电流表测的是L 1的电流D ．电流表测的是L 2的电流5．根据欧姆定律公式I ＝U R ，可推导出伏安法测电阻的原理R ＝UI ，下列有关公式的理解和实验的说法，正确的是( ) A ．电压越大，电流越大B ．导体电阻的大小与导体两端电压成正比C ．测电阻时将电压和电流分别求平均值后再计算电阻可以减小误差D ．相同电压下的不同电阻，通过的电流越小，电阻越大6．为维护消费者权益，枣庄市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标注的直径要小。
这种电线不符合规格的主要原因是()A．电线的温度不同导致其电阻不同B．电线的材料不同导致其电阻不同C．电线的长度较长导致其电阻偏大D．电线的横截面积较小导致其电阻偏大7．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。
则与电压表相连的两个接线柱可能是()A．a和bB．c和dC．a和fD．e和f8．如图为通电电路中一段导线内的电荷分布示意图，表示带正电的原子核，表示带负电的自由电子。
关于导线中电荷的定向移动方向，正确的说法是()A．两种电荷都向左定向移动B．两种电荷都向右定向移动C.不做定向移动，向左定向移动D.不做定向移动，向右定向移动9．在电路分析过程中，若电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．小灯泡会熄灭B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大10．有两个电阻R1、R2，其阻值的标识已模糊不清，为比较两个电阻的阻值大小，某同学设计了如图所示四种电路(图中小灯泡规格都相同)，其中不能达到目的的是()二、填空题(每空3分，共24分)11．概念图能清晰地反映概念之间的联系。
浙教版科学八年级(上)第四章复习训练

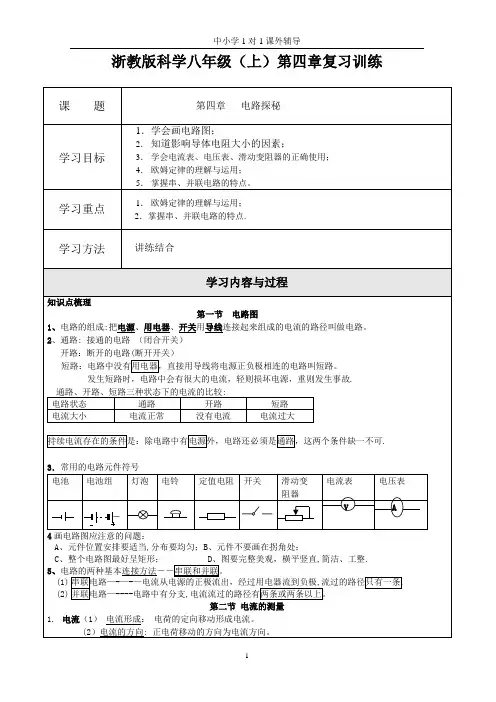

浙教版科学八年级（上）第四章复习训练课题第四章电路探秘学习目标1．学会画电路图；2．知道影响导体电阻大小的因素；3．学会电流表、电压表、滑动变阻器的正确使用；4．欧姆定律的理解与运用；5．掌握串、并联电路的特点。
学习重点1．欧姆定律的理解与运用；2．掌握串、并联电路的特点。
学习方法讲练结合学习内容与过程知识点梳理第一节电路图1、电路的组成：把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。
2、通路: 接通的电路(闭合开关)开路：断开的电路（断开开关）短路：电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
发生短路时，电路中会有很大的电流，轻则损坏电源，重则发生事故。
通路、开路、短路三种状态下的电流的比较：电路状态通路开路短路电流大小电流正常没有电流电流过大持续电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。
3．常用的电路元件符号电流表电压表电池电池组灯泡电铃定值电阻开关滑动变阻器VV A4画电路图应注意的问题：A、元件位置安排要适当，分布要均匀；B、元件不要画在拐角处；C、整个电路图最好呈矩形；D、图要完整美观，横平竖直，简洁、工整。
5、电路的两种基本连接方法――串联和并联。
(1)串联电路-----电流从电源的正极流出,经过用电器流到负极,流过的路径只有一条.(2)并联电路-----电路中有分支,电流流过的路径有两条或两条以上.第二节电流的测量1.电流(1) 电流形成: 电荷的定向移动形成电流。
(2)电流的方向: 正电荷移动的方向为电流方向。
金属导体中，电子从电源的负极流向正极，所以，电流方向与电子的运动方向相反，外电路中电流从电源的正极流向电源的负极。
(3)电流的符号I(4)电流的单位: 安培(A), 毫安(mA ) , 微安(µA)。
1A＝103mA，1mA＝103µA2.电流的测量工具----电流表（1）量程: 电流表通常有两个量程：0~0.6A和0~3A。
浙教版科学八上第四章历年中考题汇总
2016·温州15.如图是小明设计的简易起重机的电路．下列操作中，电动机能工作的是A.只闭合S2B.只闭合S1、S2C.只闭合S3D.只闭合S1、S317.下列电表示数为1.4 伏的是36.小明想对小区路灯进行自动化管理，设计电路如下图所示。
其中光控开关的工作原理是：闭合开关S1，当光照度降低时，光敏电阻R2的阻值增大，其两端电压也随之变大，当电压达到3 伏时，开关S2就自动连接ac ，使路灯L 点亮。
反之，当光照度增强到一定值时，开关S2就会自动连接ab.使路灯L 熄灭．(1)路灯L 标有“220v 40W ”字样，则该路灯正常工作时通过的电流是____________安．（结果精确到0.01 )(2)光敏电阻R2的阻值与光照度之间的关系如上表所示．控制电路的电源电压为4.5 伏，当光照度为15 勒克斯时，光敏电阻R2两端的电压等于3 伏，请计算定值电阻R1的阻值，(3)控制电路中的电池组在使用一段时间后电压会下降，需定期更换，否则会导致路灯比平常天色更暗些才能点亮。
谙说明理由：________________________D D36.(1) 0.18(2）解：查表可知，当光照度为15 勒克斯时，光敏电阻R2的阻值为20 欧I1 = I2 = U2/R2 = 3伏/20欧 = 0.15安U1 = U总– U2 = 4.5伏–3伏 = 1.5伏R1 = U1/I1 = 1.5伏/0.15安 = 10欧答：定值电阻R1的阻值为10 欧。
(3）因为电池组电压下降会导致光敏电阻两端电压下降，串联电路中R1阻值不变，要使光敏电阻R2两端电压达到3 伏，光敏电阻R 2的阻值必须增大，所以要在光照度更小时才能实现10.如图所示，该电表的示数是A.4.00伏B．0.90伏C．4. 50安D．0.90安37.现有两个电阻R和Ro，R为标准电阻（阻值不变），Ro的阻值会随温度的升高而减小。
它们的电流随电压的变化曲线如图甲所示。
浙教版初中科学 八上第四章电路探秘总复习 解题方法归纳 练习 有答案
【第四章解题方法】1.电路简化：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器等任意移动；2.电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。
3.电路判断结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。
串、并联电路判断方法1．定义法若电路中各元件首尾顺次相连，则电路是串联电路；若电路中各元件首尾并列地连在电路中某两点之间，则电路是并联电路．“首”即为电流流入用电器的那一端，“尾”即为电流流出用电器的那一端。
2．电流法电流法又叫路径法．让电流从电源正极出发，经过各用电器，回到电源负极，若途中不分流，电流始终是一条路径，这些用电器的连接方式即是串联；如果电流在某处分为几条支路，并且每条支路上只有一个用电器，电流在电路中有分有合，则电路的连接方式是并联。
3．拆除法若拆除任何一个用电器或电路中任何一处时，电路中所有用电器因此停止工作，这个电路就是串联电路；若拆除某一个用电器或电路中某一处时，其它用电器仍然照常工作，则该电路中用电器的连接方式为并联。
拆除法又叫断路法，是识别较复杂电路的一种重要方法。
4．短路法用导线将某一用电器短路，如果其它用电器仍然工作，则这几个用电器是串联的；如果其它用电器停止工作，则这几个用电器是并联的。
5．节点法在识别复杂电路时，无论导线有多长，只要其间没有电源、用电器等，导线均可看成一个点，据此可以找出各用电器首、尾的公共点，从而识别电路的连接方式。
节点法一般不单独使用，而是配合“定义法”“电流法”“拆除法”等使用。
【同步题型分析】串联、并联电路判断1.在如图所示的电路中，有四个开关S1、S2、S3、S4。
初中科学浙教版 八年级上第四章1-5节练习题
八年级上第四章1-5节练习班级：姓名：一、选择题（每题3分，共45分）1、如图演示静电的趣味试验，实验中的女生长发上扬。
下列选项中，不属于保证该实验成功的必要条件是( )A．金属球壳必须带电B．身体必须直接接触金属球壳C．身体必须与金属球壳不断摩擦D．身体与大地之间必须用绝缘材料隔离第1题图第2题图2、摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关。
各种物质中的电子脱离原子所需要的能量是不同的。
因此，不同物质的起电顺序是不同的。
见下列起电顺序表：根据你所学的摩擦起电知识和起电顺序表，判断下列说法正确的是（）A．跟纸摩擦过的硬橡胶棒带正电 B.跟纸摩擦过的玻璃棒带负电C．跟涤纶摩擦过的硬橡胶棒带正电D．跟涤纶摩擦过的玻璃棒带负电3.10个小灯泡串联在某一电路中，已知电源插头处的电流强度是100毫安，则通过每个小灯泡的电流强度是（）A．0．1mA B．10mA C．1000mA D．0．1A4.如图所示电路中，S闭合后，通过1、2、3三处电流大小为（）A．I1=I2<I3 B．I1<I2<I3 C．I1=I2=I3 D．I1=I3<I25.在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光第4题图第5题图第6题图6.如图所示电路中，甲、乙两处分别接入电流表及成电压表。
当开关S闭合后，为使两灯串联，则应（）A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电压表，乙接电流7、0．15A的电流最可能是下列电器中哪一个的工作电流（）A．普通白炽灯 B．家用空调器C．普通计算器 D．家用电冰箱8、如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是（）A．若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2．3 AB．若使用“-”和“0．6”两个接线柱接入电路，则指针所对的示数为0．46 AC．若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0．6”两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的“-”接线柱流出9、用绝缘细线分别悬挂甲和乙两个泡沫塑料小球，使两个小球带电后（球上标注的是所带电荷种类）。
浙教版八上科学第四章电学复习(word版 有部分答案)
电学复习1. 如图是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( )A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏2.如图所示。
物体M在水平导轨上平移时，带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物体移动距离的大小，下列说法正确的是( )A. 物体M不动时，电流表、电压表都没有示数B. 物体M不动时。
电流表有示数，电压表没有示数C. 物体M向右移动时，电流表、电压表示数都增大D. 物体M向右移动时，电流表示数不变，电压表示数增大3.如图所示的电路图中，电源电压一定，闭合开关，滑动变阻器的滑片P从中点向上移动的过程中，以下说法正确的是( )A. 电流表的示数变大，电压表的示数不变B. 电流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数变小D. 电流表的示数变小，电压表的示数变大4.如图，甲、乙是两只电表(电流表和电压表各一只)，电源电压保持不变。
当闭合开关S，小灯泡发光，且两表均有示数。
现将滑动变阻器的滑片P向左移动，则对甲、乙两表的示数变化判断正确的是( )A.甲表的示数不变，乙表的示数不变B. 甲表的示数不变，乙表的示数增大C. 甲表的示数增大，乙表的示数减少D. 甲表的示数减少，乙表的示数减少5. 二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是( )A.U变大，I变大B.U变小，I变小C.U不变，I变大D.U变大，I变小6. 如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。
浙教版科学八年级上册 第四章《电路探秘》综合练习题卷
第4章单元一、选择题(每小题只有一个正确答案，每小题3分，共33分)1．(仙居期末)摩擦起电是生活中常见的现象，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是()A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流靠近梳子，因为梳子摩擦后具有磁性吸引水流2．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如图所示，则正确的是()A B C D3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图像，下列结论与图像相符的是()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。
若电路故障只出现在灯L和滑动变阻器R中的一处，则下列判断正确的是()A．灯L短路B．灯L断路C．滑动变阻器R短路D．滑动变阻器R断路5．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是下图所示电路图中的()A B C D6．(江山期末)科学中研究一些看不见、摸不着的现象时，通常用一些非常直观的现象去认识，下列研究运用了这种方法的是()A．研究电学相关知识时，用电路图来代替实物电路进行分析研究B．判断电路中是否有电流时，可通过电路中的灯泡是否发光来确定C．研究导体电阻与长度的关系时，控制导体材料、横截面积等因素相同D．研究电压时把电压比作水压7．(嵊州期末)下列电路图正确的是()A B C D8．(杭州上城区期末)通草球是取自通脱木的茎中的髓削成的，视为轻小物体，能被带电体吸引。
小徐在研究电荷性质的时候，将四个通草球相互靠近，相互作用情况如图所示，则有()A．A球一定带电B．B球一定带正电C．C球一定带电D．D球一定带负电9．(杭州萧山区期末)有一个看不见内部情况的小盒(如图)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。
浙教版科学八上第四章单元总结复习测试卷汇总
《科学》八年级单元练习(十四 )—共 6 页 )(第四章综合)班级学号姓名成绩一、选择题 (每题只有一个正确答案，每题 2 分，共 50 分 )1.科学实验室中，丈量电流的工具或仪器是()A. 验电器B. 电能表C. 电流表D. 测电笔2.在国际单位制中，电压的单位是()A. 安培B. 焦耳C. 伏特D.库仑3.绝缘体不简单导电是由于绝缘体内()A. 没有电子B. 几乎没有电荷C. 正负电荷总数相等D. 能够自由挪动的电荷极少4. 某家用电器工作时的电流大概是安，这个家用电器可能是 ()A. 空调器B. 白炽灯C.电子腕表D.电饭锅5.如右图所示为滑动变阻器的构造表示图，将滑动变阻器的两个接线柱接到电路中，要求滑片 P 向右挪动时，电路中的电流渐渐变小，连入电路的接线柱是()A.A 和 BB.B 和 CC.B 和 DD.A 和 D6.以下四个电路图中，当开关S 闭合后，两盏灯并联的电路是()7.在温度一准时，比较两根镍铬合金线电阻的大小，以下说法正确的选项是()A. 长导线的电阻大B. 横截面积大的导线电阻大C.长度相等时，粗导线的电阻大D.横截面积相等时，长导线的电阻大8.对于电流方向，以下说法中正确的选项是()A.电荷运动的方向，叫做电流方向B.人们把负电荷运动的方向，规定为电流方向C.金属导体中，自由电子挪动的方向，就是电流方向D. 正电荷挪动的方向，规定为电流方向9.以下说法中正确的选项是 ()A. 经过导体的电流越大，导体的电阻就越小B.橡胶没有电阻，导线有电阻C.导体两头电压为零时，电流为零，但电阻不为零D.只有导体才能作电工材料10.在以下图所示的电路图中，能用电压表正确测出灯L 2两头电压的是 ()11.以下图的物体中，制造它们的资料都是绝缘体的一组是()12.以下要素：①导体两头的电压；②导体的长度；③经过导体的电流；④导体的横截面积；⑤导体的资料.此中影响导体电阻大小的是()A. ①③B.①⑤C.②④⑤D. ①④⑤13.对于电流表的使用，以下表达中错误的选项是()A. 被测电流不要超出电流表的量程B.将电流表串连在被测电路中D.电流表能够直接接在电源两极上14.一个电阻值为R，两头所加电压为U，经过电阻的电流为I，假如加在此电阻两头电压变成 2U，则 ()A. 电流不变，电阻不变B.电流加倍，电阻不变C.电流不变，电阻加倍D.电流加倍，电阻加倍15.如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化状况应是()A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小16.以以下图所示，要使灯泡L 2发光，一定闭合的开关是 ()22、S3l、 S31、 S2、 S317.在一个电路中有两个完整同样的用电器，用电流表丈量时发现经过每个用电器的电流大小都相等，则这两个用电器的连结()A. 必定是串连B.必定是并联C.可能是串连，也可能是并联D. 没法判断18.如上图所示，电源电压不变，当开关S 闭合时，电流表示数是 1 安；当开关S 断开时，电流表示数是0.6 安，则电阻R1与电阻 R2的阻值之比是()∶ 2∶ 3∶3D.3 ∶ 519.以下图，只闭合开关S 时，两灯均不亮，同时闭合开关S 和 S l时，灯 L 1亮， L2不亮，电路可能出现的故障是 ()A. 灯 L 1断路B.灯 L 2断路C.灯 L 1短路D.灯 L 2短路20.以下图的电路中，当闭合开关S 后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有显然偏转，该电路中的故障可能是()A. 电流表坏了B.灯泡 L1的灯丝断了C.两个灯泡都断路D. 灯泡 L 2的灯丝断了21.在“研究电流跟电压、电阻的关系”实验中，其实验步骤分为()A.保持电阻不变和保持电压不变两个步骤进行B.保持电流不变和保持电压不变两个步骤进行C.保持电阻不变和保持电流不变两个交骤进行D.保持电流不变、电阻不变、电压不变三个步骤进行22.甲乙两个办公室为了相互传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按开关都只好使对方的电铃发声，正确的电路图应是以下图中的()电阻23.镍铬合金甲、乙，已知甲、乙的长度之比是5：3，横截面积之比是2： 5，则甲、乙R 甲、 R 乙之比是 ()：： 2 C. 25： 6D.6 ： 2524.长10 米、电阻均为10 欧的铜导线两根，接长成为20 米的导线，接长后的导线电阻为()欧欧 C.5 欧欧25.如右上图，当开关S 闭合时，灯L 1、 L2均不亮。
2018年秋浙教版科学八年级上册练习题：第四章章末复习
章末复习01考点追踪)考点1电荷及电荷间的相互作用【例1】（自贡中考）将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，发现细丝张开了（如图所示）。
细丝张开的原因是（）A.异种电荷相互吸引B.同种电荷相互排斥C.分子间相互排斥D.分子间相互吸引【解析】用手摩擦塑料绳时，由于摩擦生电而使塑料绳带上同种电荷，由电荷间的相互作用可知张开的原因。
【答案】 B【方法归纳】熟练掌握同种电荷相互排斥，异种电荷相互吸引等相关知识点。
1.小丽用塑料尺在自己的头发上来回摩擦几次，她发现摩擦后的塑料尺会吸引自己的头发，她又把尺子靠近小狗，发现塑料尺也可以吸引小狗的毛，下面对于这两种现象解释合理的是（C）A.都是因为异种电荷互相吸引B.都是因为带电体能吸引轻小物体C.前者因为异种电荷互相吸引，后者因为带电体能吸引轻小物体D.前者因为带电体能吸引轻小物体，后者因为异种电荷互相吸引2.（义乌中考）有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，再用乙靠近丙，发现丙被排斥（如图），则下列判断正确的是（B）A.乙带正电，丙带正电B.乙带负电，丙带负电C.乙带负电，丙带正电D.乙带正电，丙带负电考点2电路分析【例2】（达州中考）如图所示电路，要使灯L1、L2并联，则应将（）A.S2、S3闭合，S1断开B.S1、S2闭合，S3断开C.S2闭合，S1、S3断开D.S1闭合，S2、S3断开【解析】S2、S3闭合，S1断开时，两灯并联；S1、S2闭合，S3断开时，L1被短路，只有灯L2接通；S2闭合，S1、S3断开时，只有灯L2接通；S1闭合，S2、S3断开，两灯串联。
【答案】 A3.如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（C）A.U1＝U2＝U3，I1＝I2B.U1＝U2＝U3，I1＞I2C.U1＋U2＝U3，I1＝I2D.U1＋U2＝U3，I1＜I24.如图所示电路中，（1）若使L1、L2串联，则应闭合S2，断开S1、S3；（2）若使L1、L2并联，则应闭合S1、S3，断开S2；（3）如果只闭合S1而断开S2、S3，则灯L2亮；（4）同时闭合开关S2和S3是不允许的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙教版科学八年级(上)第四章复习训练（1)原理和作用：靠改变连入电路中的电阻线的有效长度来改变电阻,从而改变电路中的电流强度和部分电路两端的电压。
（2）使用方法:①要与控制电路串联②连入电路的两个接线柱必须是“一上一下”③为了保护电路,在电路接通前应把滑片移到使电路中的电阻最大的位置(滑动变阻器的最大电阻一定）④通过滑动变阻器的电流不能超过其允许通过的最大电流例：如图滑动变阻器的铭牌上标有“５0 ，１A”字样,它表示的意义是什么?已知ＡＰ=２０欧，那么，当用不同接线柱将变阻器接入电路时,变阻器接入电路的电阻各是多少？当接哪几个接线柱时,滑片P 向左移动，电阻变大?第六节电压的测量1、水与电类比(１）、抽水机：把Ｂ处的水抽到A处,使Ａ、Ｂ间保持一定水压，从而形成水流。
(抽水机→水压→水流）(2)、电源:使电源正极聚集正电荷，负极聚集负电荷，正负极间存在电压，使自由电荷发生定向移动,形成电流。
（电源→电压→电流)2、电路中得到持续电流的条件： A、有电源存在电压 B、闭合电路3、电压:(1）电压用字母U表示（2）电压的单位是伏特,简称伏,符号为Ｖ；更大的单位有千伏、毫伏和微伏换算关系式:1千伏=1000伏 1伏=１0００毫伏 1毫伏=1000微伏4、一些常见的电压值:A、一节干电池:1.5V Ｂ、对人体安全的电压：≤3６VC、照明电路电压:２2０V Ｄ、一只蓄电池:2V5、电压的测量:电压表（1）、电压表有三个接线柱,两个量程(2)、使用:①必须把电压表并联在被测电路的两端②把电压表的正接线柱接在跟电源正极相连的那端③被测电压不能超过电压表的量程④允许电压表直接连入电源两极上测电源电压。
第七节电流、电压、电阻的关系一、研究电流和电压的关系1、实验：保持电阻不变,研究电流和电压的关系（1）电流表测量通过电阻R的电流；电压表测量通过电阻R两端的电压；（2）滑动电阻器R/的作用：改变电阻R两端电压。
（闭合开关前，滑动变阻器的滑片应移到电阻最大的位置。
）*该实验保持电阻R不变,改变电阻R两端的电压,研究电流与通过电阻R两端的电压之间的关系。
2、结论：导体的电阻不变时，通过导体的电流和它两端的电压成正比。
二、研究电流和电阻的关系1、实验：保持电压不变，研究电流和电阻的关系＊该实验保持电阻R两端的电压不变，改变电阻R，研究电流与通过这段导体的电阻端的之间的关系。
２、结论:导体两端的电压不变时,通过导体的电流和它的电阻成正比。
三、欧姆定律:一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
R = Ｕ／ＩU=IR*有人根据公式R=Ｕ／Ｉ跟公式I＝U/R在形式上相似,说“电阻R跟电压成正比，跟电流成反比。
”你认为这种说法对吗？为什么?答：不对。
因为电阻是导体本身的一种性质,它只跟导体的材料、长度、横截面积和温度有关,跟电流、电压无关。
四、欧姆定律的应用-－－----测量一个定值电阻的阻值测量一个定值电阻的阻值---－---伏安法测电阻。
电压表测出电阻R两端的电压,用电流表测出通过电阻R电流,然后计算出电阻的值。
*滑动变阻器R/的作用：可以读出多组数据，然后算出平均值。
第八节电路连接一、串联电路的特点：二、并联电路的特点:（1）电流表测量通过电阻R的电流；电压表测量通过电阻R两端的电压；（2）滑动电阻器R/的作用：保持电阻R两端电压不变。
（闭合开关前，滑动变阻器的滑片应移到电阻最大的位置。
）（3）更换不同的电阻做实验IRU＝单位：I------安U---- 伏R---- 欧1：闭合开关后，电流路径只有一条，开关同时控制两盏灯。
把其中一个灯泡拿掉，发生的现象是电路断开；2：串联电路中的电流各处相等。
3：串联电路中总的电压等于各灯两端的电压之和课内练习与训练第一节电路图[基础过关]１.用一个开关同时控制两只电灯发光,两只电灯在电路中（ )A.一定要串联B．只有并联Ｃ．可以是串联，也可以是并联D. 不可能是并联2.在两只电灯的串联电路中，以下说法中不正确的是 ( )A.通过一只电灯的电流也一定通过另一只电灯B.电路中只用一个开关就可以C. 一只电灯短路，会造成另一只电灯短路Ｄ.一只电灯烧坏,会造成另一只电灯开路［深化提高]3．下图中,闭合S后，属于串联电路的是，属于并联电路的是。
4．如图,当开关S闭合时，灯L1、Ｌ２均不亮。
某同学用一根导线去检查电路，将导线先接在L１的两端发现L1发光,由此可以判断( )Ａ.灯L1短路 B.灯L１开路 C. 灯Ｌ2短路 D.灯L2开路５.根据下图电路图，连接实物图。
1：闭合开关后，电流路径有两条或两条以上，干路开关控制整个电路上的电灯。
支路开关控制该支路上的电灯。
2：并联电路中各支路上的电灯相互不影响。
3：并联电路中干路上的总电流等于各条支路的电流之和4：并联电路中两端的总电压等于各支路两端的电压６．要求S为总开关，S1控制L１，S2控制L２,L1、L2并联，画出电路图,连接实物图。
第二节电流的测量[基础过关一］1.流过灯ａ的电流I a=55０0毫安,流过灯ｂ的电流I b=0．55安。
流过灯c的电流I c=5.5×1０3微安，比较三个电流大小正确的是 ( )A．Iａ＝I b<ＩｃＢ.Ｉａ＞I b＞I c C．Ｉa＞Ｉｂ>I c D.I a＞I b>Ｉc２.已知流过灯L的电流方向是a到ｂ，如图4—18,则流过灯的电子方向是。
3.在用电流表测电流时,连接好电路,闭合开关,若发现电流表指针向逆时针方向偏,应立即,并调换。
4.下列用电流表测Ｌ１的电流图中，电流表连接正确的是 ( )［深化提高一]5．使用电流表时,一般不能把电流表直接接在电源两极上,是因为 ( )A．流过电流表的电流太小,不能测出电流值D.流过电流表的电流太小，会损坏电流表Ｃ流过电流表的电流太大，不能测出电流值D.流过电流表的电流太大，会损坏电流表［基础过关二］1.电流表是测量电路中大小的工具，连接时应联在被测电路中,使电流从接线柱流进,接线柱流出。
２.电流表有两个量程和,最小刻度值分别为和安。
３．绝(填“能”或“不能”)把电流表直接接在电源两极,以防电流(填“过大”或“过小”)烧坏电流表。
４.串联电路中的电流特点是: , 并联电路中的电流特点是 : 。
[深化提高二]5.在下图中,已知电流表A１的示数为0.4安，则电流表A2的示数为安，电流表A３的示数(填“大于”、“小于”或“等于”)0.4安。
6.如图所示,若电流表A1的示数为0.4安，电流表A２的示数为0.１安，则电流表A的示数为（ )A.0.4安Ｂ.0．1安 C.0.5安Ｄ.0.３安7.上题中,若电流表A的示数为0.4安，电流表A1的示数为0.１安,则电流表A2示数为( )A.0.５安B.0.3安 C 0.4安 D.0．1安第三节物质的导电性[基础过关]１.在通常情况下，下列各物质全部属于导体的是 ( )A．食盐水、锗、玻璃 B.汞、碳棒、人体C. 纯水、铜、食盐D.铁丝、硅、大地2.电线芯通常是用铜丝做成的,是因为,容易；外套是用塑料橡胶做的，因为它们是,能够防止。
３． 8０0欧＝千欧 2.5×103千欧＝兆欧[深化提高]４.金属导体导电是因为 ( )Ａ.具有原子Ｂ.具有电子 C．具有自由电子 D.具有原子核第四节影响导体电阻大小的因素[基础过关］1.导体的电阻是导体的一种性质。
影响导体电阻大小的因素有、、、。
2.关于导体的电阻大小，下列说法中正确的是 ( )Ａ.导体的长度越大,电阻越大D.导体的横截面积越小,电阻越大C．铜导线的电阻一定比铝导线的电阻小Ｄ．材料相同的导线,越长、越细,电阻越大［深化提高]3.把长10米、电阻为10欧的铜导线拉成长20米的铜导线，拉长后的铜导线电阻为 ( )A.10欧 B．20欧 C.４0欧 D.2.５欧4.把长10米、电阻为１0欧的铜导线平分两等份后,合成一根长5米的铜导线，合并后铜导线电阻为（）Ａ.10欧 B.２0欧 C.40欧 D.2.5欧５.有电阻均为10欧的相同导线若干根，现要求得到15欧的电阻值，则应 ( )A．把两根接长后使用B．把两根合并后使用C．一根取半与另一根接长后使用D.一根取半与另一根合并后使用第五节变阻器的使用[基础过关]１.滑动变阻器是可变电阻,其改变电阻的原理是 ( )Ａ．改变电阻丝的横截面积 B．改变电阻丝连入电路的长度C. 滑片跟电阻丝发生摩擦D．改变接线柱中的导线连接２.下图是能调节电灯亮度的电路图，要使电灯变暗,滑片P应( ）A．向a端移动 B.向ｂ端移动Ｃ. 在b点不动 D.在中间不动［深化提高］3.如下图所示，两个滑动变阻器串联连入电路中，要使电阻中的电阻最大,则变阻器滑片应 ( )A．Ｐ1在Ｂ1，P2在B２Ｂ．P1在A1,Ｐ２在B2C.Ｐ1在A１,P2在A２Ｄ.P1在B1，Ｐ2在A２4．如图所示电路，在开关S闭合前，滑动变阻器的滑片P应在端。
闭合开关S，当滑片Ｐ向左移动时,滑动变阻器连入电路的电阻变，观察到电流表的示数变。
第六节电压的测量［基础过关一]１．电源电压是使电路中发生定向移动形成的原因,通常用符号表示电压,单位是,单位的符号是。
２.有关电路中电压和电流关系的说法中，不正确的是( ）A.电路中有电压，一定形成电流B．电路中有电流，必须要有电压C.电路中没有电压，一定没有电流形成D.电路中没有电流,可能有电压３.测量电源两端的电压时,必须把跟电源联,并且把电压表的“”接线柱接在电源极那端。
4．实验室中最常见的电压表有个接线柱, 个量程,分别为伏和伏,一大格分别表示伏和伏,最小刻度值分别表示伏和伏。
[深化提高一]5．如图所示的电路中，电压表测量的电压是（ )Ａ.灯L1的电压Ｂ．灯L２的电压Ｃ. 灯L1、L２的电压 D.都不是6.某同学用0～3伏的接线柱测量灯两端的电压值，如图，但刻度盘上只有0～15伏的刻度值，根据指针的位置,测出灯两端的电压值为伏。
［基础过关二]1.用电压表测电路中灯L的电压值,应把电压表 ( ）A.串联接入灯L两端Ｂ.并联接入灯Ｌ两端C. 串联、并联都可接入D.串联、并联都不能接入2.对于电流表、电压表测电源的电流和电压的说法中，正确的是 ( )Ａ．电流表不可以直接接在电源两端B.电流表不可以接在电源两端C. 电压表可以直接接在电源两端D.以上说法都不对３.根据下图所示的电压表指针位置，如果接入0～3伏量程时,电压表示数为伏。
4.上图中,如果接入０~15伏量程时,电压表示数为伏。
[深化提高二]４．下图所示的电路中,闭合开关,灯L1两端的电压为1.5伏，灯L2两端的电压为２．0伏,则电源两端的电压是( )A.1.5伏 B．2伏 C.３.5伏 D．０.５伏5.上图中,如果电源电压为1５伏，灯L1两端的电压为１０伏,则灯L２两端的电压为（ )Ａ.25伏Ｂ.５伏 C.15伏 D.10伏6.下图所示闭合开关，用电压表测出灯L１两端的电压为3伏，则电源两端的电压是 ( )A．３伏Ｂ.０伏 C. ６伏 D. 因不知灯L2的电压,故无法知道7.下图所示，闭合开关,电压表测出的电压是 ( )A.灯的电压B．灯L1的电压Ｃ. 电源电压 D．灯L1、L2的电压第七节电流、电压、电阻的关系[基础过关一]１.为了研究电流、电压、电阻三个量的关系,所采取的研究方法正确的是( ) Ａ．先使其中的两个量保持不变，研究另一个量的变化规律B.先使其中的一个量保持不变,研究另两个量的变化规律C.同时研究三个量的相互关系D．以上三种方法都可以2．关于导体中的电流跟电阻的关系，下列说法正确的是( )A.电流跟电阻成反比B.通过导体的电流跟导体的电阻成反比C.当电压不变时,导体中的电流跟导体的电阻成反比Ｄ．当电阻不变时,导体中的电压跟导体的电流成反比3.一只阻值为1０0欧的电阻接在电压为25伏的电源上,流过电阻的电流为安；当电源电压减小5伏时，流过电阻的电流减小到安。
