土方方格网测量记录

方格网计算土方量原理

方格网计算土方量原理方格网法是一种常用的土方量计算方法，它通过将地块划分为等距的方格，然后通过对每个方格的高程进行测量，从而计算出土方量。

这种方法简单易行，且精度较高，因此在土方工程中得到了广泛应用。

下面我们将详细介绍方格网计算土方量的原理及具体步骤。

首先，进行地块的测量和划分。

在进行土方量计算之前，需要对地块进行测量，并将其划分为等距的方格。

方格的大小可以根据实际情况进行调整，一般情况下选择较小的方格可以提高计算精度。

接下来，对每个方格的高程进行测量。

利用测量工具，对每个方格的四个角以及中心点的高程进行测量记录。

在记录高程时，需要注意测量的准确性，以确保计算结果的准确性。

然后，进行土方量的计算。

通过测量得到的高程数据，可以利用方格网法进行土方量的计算。

具体计算步骤为，首先计算每个方格的平均高程，然后根据相邻方格的高程差值，计算出每个方格的土方量。

最后将所有方格的土方量相加，即可得到整个地块的土方量。

在进行方格网计算土方量时，需要注意一些问题。

首先是高程测量的准确性，高程数据的准确性直接影响土方量计算结果的准确性。

其次是方格的划分和选择，合理的方格划分可以提高计算精度，而过大或过小的方格都会影响计算结果的准确性。

最后是计算的精度和误差控制，需要对计算结果进行合理的校核和误差控制，以确保计算结果的可靠性。

总的来说，方格网法是一种简单有效的土方量计算方法，通过合理的测量和计算步骤，可以得到较为准确的土方量结果。

在实际的土方工程中，可以根据具体情况选择合适的土方量计算方法，以确保工程的顺利进行和计算结果的准确性。

通过本文的介绍，相信大家对方格网计算土方量的原理及具体步骤有了更深入的了解。

在实际工程中，希望大家能够根据本文所述的方法进行合理的土方量计算，为工程的顺利进行提供有力的支持。

同时也希望大家能够在实际工作中不断总结经验，不断提高土方量计算的准确性和精度。

这样才能更好地为土方工程的顺利进行和计算结果的准确性做出贡献。

方格网计算土方量原理

方格网计算土方量原理方格网法是一种用于测量土地表面不规则形状的土方量的方法。

它是一种简单而有效的方法，可以帮助工程师和土木工程师快速准确地计算土地表面的土方量。

接下来，我们将介绍方格网法的原理和计算步骤。

方格网法的原理是将土地表面划分为一个个小方格，并通过对每个小方格的测量来计算土方量。

首先，需要在土地表面建立一个方格网，网格的大小可以根据实际情况来确定，一般情况下，网格大小为1米×1米或2米×2米。

然后，对每个小方格的高程进行测量，可以使用全站仪或其他测量仪器来进行高程测量。

通过对每个小方格的高程测量，可以得到土地表面的高程数据。

在进行高程测量之后，需要对每个小方格的面积进行测量。

可以通过测量每个小方格的边长来计算出每个小方格的面积。

在测量完所有小方格的高程和面积之后，就可以利用这些数据来计算土方量了。

土方量的计算公式为，土方量 = Σ(高程差×面积)。

其中，Σ表示对所有小方格进行求和，高程差表示每个小方格的最大高程和最小高程之差，面积表示每个小方格的面积。

通过对所有小方格的高程差和面积进行求和，就可以得到土地表面的土方量。

在实际应用中，方格网法可以帮助工程师和土木工程师快速准确地计算土地表面的土方量，特别是对于不规则形状的土地表面，方格网法可以更加方便地进行土方量的计算。

通过合理设置方格网的大小和密度，可以得到更加精确的土方量计算结果。

总之，方格网法是一种简单而有效的土方量计算方法，通过对土地表面进行方格划分和测量，可以快速准确地得到土方量的计算结果。

在工程实践中，方格网法可以帮助工程师和土木工程师更加方便地进行土方量的计算，为工程设计和施工提供重要的参考依据。

土方开挖完成后地面高程测量复核记录

工程名称攀枝花市第八小学校运动场改造工程测量日期施工单位成都弗里奥体育设施工程有限公司水准点高程测量部位网格间距放线示意图
工程名称
土方开挖完成后地面高程测量复核记录
编号：
攀枝花市第八小学校运动场改造工程
测量日期
施工单位
成都弗里奥体育设施工程有限公司
水准点高程
测量部位放线示意图：
网格间距
测点 BM0
-8
1.254
1.678
1072.000 -0.424 1071.567 1071.576
-9
1.254
1.663
1072.000 -0.409 1071.567 1071.591
-24
复核结论：
施工单位技术负责人（签字确认）：
-17
1.254
1.669
1072.000 -0.415 1071.567 1071.585
-18
1.254
1.668
1072.000 -0.414 1071.567 1071.586
-19
1.254
1.667
1072.000 -0.413 1071.567 1071.587
-20
1.254
1.666
1072.000 -0.412 1071.567 1071.588
-21
1.254
1.665
1072.000 -0.411 1071.567 1071.589
-22
1.254
1.664
1072.000 -0.410 1071.567 1071.590
-23
1.254
1.679
1072.000 -0.425 1071.567 1071.575

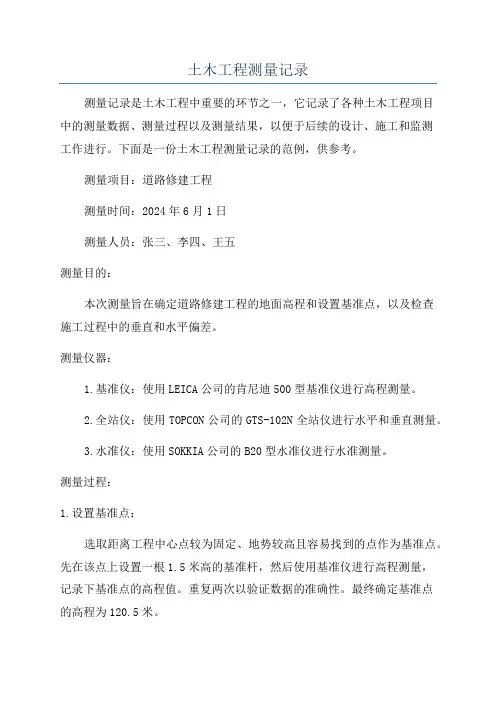

土木工程测量记录

土木工程测量记录测量记录是土木工程中重要的环节之一，它记录了各种土木工程项目中的测量数据、测量过程以及测量结果，以便于后续的设计、施工和监测工作进行。

下面是一份土木工程测量记录的范例，供参考。

测量项目：道路修建工程测量时间：2024年6月1日测量人员：张三、李四、王五测量目的：本次测量旨在确定道路修建工程的地面高程和设置基准点，以及检查施工过程中的垂直和水平偏差。

测量仪器：1.基准仪：使用LEICA公司的肯尼迪500型基准仪进行高程测量。

2.全站仪：使用TOPCON公司的GTS-102N全站仪进行水平和垂直测量。

3.水准仪：使用SOKKIA公司的B20型水准仪进行水准测量。

测量过程：1.设置基准点：选取距离工程中心点较为固定、地势较高且容易找到的点作为基准点。

先在该点上设置一根1.5米高的基准杆，然后使用基准仪进行高程测量，记录下基准点的高程值。

重复两次以验证数据的准确性。

最终确定基准点的高程为120.5米。

2.地面高程测量：在道路修建工程的起点、中点和终点分别设置三个测量点，使用全站仪进行水平和垂直测量。

先在每个测量点上设置一根2米高的测量杆，然后利用全站仪进行测量。

记录下每个测点的水平和垂直角度，并计算出地面高程值。

3.施工检查：在道路修建工程的中间位置设置一个施工检查点，使用全站仪进行测量。

利用全站仪的水平和垂直仪器进行测量，记录下施工检查点的水平角度和垂直角度。

通过与设计值进行对比，检查施工过程中的垂直和水平偏差。

测量结果：1.基准点高程：120.5米（测量值1）、120.5米（测量值2）2.地面高程：-起点：120.2米-中点：120.3米-终点：120.1米3.施工检查结果：-施工检查点水平角度：90度（设计值90度）-施工检查点垂直角度：89度（设计值90度）测量记录附件：1.基准点照片（见附件1）2.测量点照片（见附件2）3.施工检查点照片（见附件3）总结：本次测量工作顺利完成，测量结果表明道路修建工程的地面高程符合设计要求。

CASS计算土方量(三角网法、方格网法)

CASS计算土方量（三角网法、方格网法）测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

方格网土方计算表

A BC DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填251.6516.949.0910.05264.3214.467.269.95272.1811.321、全挖2、全填34657891012132、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填1、全挖2、全填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填111415、不填不挖15、不填不挖C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填。

南方CASS方格网计算土方量流程总结

南方CASS方格网计算土方量流程总结南方CASS方格网计算土方量是一种常用的土方计算方法，该方法可以有效地计算出地面或水体的土方体积，广泛应用于工程测量和土地开发项目中。

下面是南方CASS方格网计算土方量的详细流程总结。

1.数据准备开始计算前，首先需要准备相关的数据材料，包括地形图、水文图、土质图等。

这些数据将用于绘制方格网和计算土方量。

2.绘制方格网根据项目的要求和实际情况，在地形图上绘制等大小的方格网，通常可以使用南方CASS软件来完成。

方格的大小可以根据实际需要进行调整，但要保证每个方格的尺寸相同。

方格网需要覆盖整个土地或水体的范围，确保计算结果的准确性。

3.拓扑关系建立在绘制好方格网后，需要建立方格之间的拓扑关系。

这一步骤可以使用南方CASS软件自动完成，它会根据方格之间的位置和距离，自动建立拓扑关系。

拓扑关系是计算土方量的基础，它能够记录每个方格之间的相对位置和连接关系。

4.土方高程测量使用合适的测量仪器对每个方格的土方高程进行测量。

测量可以选择使用全站仪、GPS或其他测量设备，确保测量结果的准确性。

5.计算体积根据测量结果和方格的拓扑关系，可以开始计算土方量。

首先，将每个方格的高程数据输入到南方CASS软件中，软件会自动根据方格之间的拓扑关系，计算出每个方格的土方体积。

然后，将所有方格的土方体积相加，得到整个土地或水体的总土方量。

6.结果输出计算完成后，将土方量的计算结果输出到报表中。

报表中应包含每个方格的土方体积和整个土地或水体的总土方量，以及其他相关数据，如方格的编号、高程范围等。

7.结果验证计算结果需要经过验证，以确保其准确性和可靠性。

可以选择在现场重新测量一部分方格的高程，并与软件计算的结果进行比对。

如果测量结果和软件计算的结果相差较小，则可以认为计算结果是可靠的。

总结：南方CASS方格网计算土方量是一种简单而有效的土方计算方法，能够快速且准确地计算出土地或水体的土方体积。

通过合理的数据准备、方格网绘制、拓扑关系建立、土方高程测量、计算体积、结果输出和结果验证等步骤，可以得到可靠的计算结果，为工程测量和土地开发项目提供有力支持。

土方开挖-实测实量记录表

备注：1、本记录表由施工单位、监理单位分别分标段建立实测实量档案； 2、判断是否或有无时，“1”代表“是”或“有”，“0”代表“否”或“无”； 3、施工单位对本记录表各项指标均需100%实测实量，现场标注，建立质量档案，进行可视化质量反馈； 4、项目部和监理单位对本记录表中序号列灰色填充部分指标需要100%实测实量复核，其它部分监理人员复核30%，项目人员复核10%，由监理单位监 5、本记录表可根据项目实际情况增加行，但不得增加列，满足记录数据要求。
AA.土方开挖-实测实量记录表
检查日期：
06
07
08
09
10
%，由监理单位监理质量档案，进行可视化质量反馈。
检查人员复核人员复核时间复核结论
坡度测量仪测量,每层每点间隔20延长米测量一点，每层分行填写
检查人：
03
04
AA.土方开挖-实
检查日期： 05
AAB004
钢筋网间距
±10mm
卷尺测量钢筋网片网格尺寸，每层每点间隔20 延长米测量一点，每层分行填写
AAB005
护面层厚度
±10mm
钢直尺或短钢筋检查喷射砼面层厚度，每层每点间隔20延长米测量一点，每层分行填写
项目名称：
（陇东人）
序号 AAB001 AAB002
管控要点质量标准检查方法
通过现场观
察平面控制
桩和水准控
控制桩/点
有可靠保护措施
制点保护措施，各控制
桩/点分别作
为一个测量
点观察坡顶排
排水沟坡
度
≥2‰
水沟，通过冲水试验检查不积水，
每点间隔20
延长米

方格网法与三角网法相结合，准确计算土方量

方格网法与三角网法相结合，准确计算土方量在场地平整土方测量中，方格网法和三角网法是用得最多的两种方法，它们各有优点，又各有缺点：用方格网法做的土方成果直观易懂，是绝大部分客户的首选方法，但传统的方格网法测量土方量，是在特定位置(方格点上)测量高程，外业测量时，首先要放样方格点位置，然后再测量方格点高程，外业工作效率低下，而且容易出现图1所示的情况，方格的一端在坎底，另一端正好在坎顶边，这样算出来的每个方格的土方量是不对的，特别是当一整行方格都是这种情况时，土方计算结果就会出现错误；而三角网法测量土方量，只要根据地形来采集高程点就可以了，不仅外业工作效率高，而且土方成果精度高，但其可读性差。

实际工作中很少有客户选择用三角网法。

如何既能满足客户的需要，使用方格网法出具测量成果，又要保证土方计算结果的正确性，提高工作效率，是摆在广大测量工作者面前的一道难题。

笔者在实际工作中，采用方格网和三角网相结合的办法，很好地解决了这一难题。

1、基本做法首先在外业根据地形采集离散点数据，然后在内业根据离散点数据，生成三角网，再根据实际地形调整三角网，建立与实际地面相吻合的数字地面模型，在数字地面模型上布设方格网并进行方格网土方计算，同时进行三角网土方计算(作为可靠的土方数据)。

然后将由方格网计算的土方与之比较，若相差小于5％(经验值)，则方格网土方计算成果是可靠的，可以出具方格网土方测量成果；如果大于5％，则检查方格网的布设是否合理，然后调整方格网的布设，再进行方格网土方计算，直到与三角网计算的土方量比较的差值小于5％，再出具方格网土方测量成果。

2、土方计算流程(如图2所示)3、关键流程无论是方格网土方计算还是三角网土方计算，要想获得正确的土方量，关键是要有一个准确的数字地面模型。

有了准确的数字地面模型后，就可以直接进行三角网土方计算了，其结果必然是正确的，而对于方格网土方计算来说，方格网土方计算成果是否正确，还要看布设的方格网是否合理，因此，本文着重介绍“建立数字地面模型”和“布设方格网”这两个流程。

土方计算方格网法与DTM三角网两期间土方计算比较案列

土方计算方格网法与DTM三角网两期间土方计算法比较案列案列1：飞龙工地关于方格网法和三角网两期间土方计算结果比较，我们拿飞龙工地作为第一个案列。

原地面数据和完成面数据都用同一数据。

现在就其计算过程分别进行介绍。

一、方格网法第①步、将全站仪测量回的原地面数据转换成南方CASS坐标数据格式并存盘。

如：此步骤有一个弱点，即方格网计算原地面建模时未考虑地性线和边界线，原地面模型按公式计算以最近点连线法则连三角网建模（南方CASS并没有显示此过程，是在内部进行），然后在每个方格四角截取原地面模型标高。

第②步、将完成面坐标数据转换成南方CASS坐标数据格式存盘并展点成图。

如图：根据草图画出地性线（坡脚线、坡顶线等），用PLINE或画斜坡XP命令。

如图：建立DTM（就是建立完成面三维模型），如图：但是一定要保证数据的完整性和不可重复性，建模过程一定要考虑地性线，最好关闭捕捉（可以输入OSMODE 回车16384回车）。

选择所有高程点，然后选择所有地性线生成三角网。

删除边界线以外的三角形。

建立好的三角网模型如图：点击等高线---修改结果存盘。

再点击等高线---绘制等高线---等高距0.5米，检查等高线图与实际地形相不相吻合。

如果不吻合，应该检查等高线突然密集处是否有异常高程、坡坎处三角网是否穿越地性线，是否有高程点因为坡太陡平距太小没有参加组网导致遗漏；解决办法是删除异常高程（若关键位置高程错误要补测），用等高线->加入地性线功能修改穿越地性线的三角形，删除关联错误高程点的三角形，删除连接错误的三角形，用等高线->图面DTM完善或者增加三角形命令补齐因为删除错误三角形引起的空洞。

再点击->修改结果存盘。

反复检查无误后将正确的三角网写入文件存盘第③步、方格网土方计算----点击计算结果如下二、DTM三角网两期间土方计算法A、步骤一：处理原地面数据，方法跟方格网法第②步一样，不再重复介绍。

以下是处理好的地性线图和等高线图：B、步骤二：处理完成面数据，同方格网法第②步。

南方CASS方格网法土石方计算操作步骤

南方CASS方格网法土石方计算操作步骤1.【工程准备】确定土石方工程的范围、工程图纸和测量要求。

根据工程图纸提前设置好方格网。

准备测量仪器和工具，如CASS测量仪、测量桩、量角器、计算机等。

2.【搭建方格网】根据工程现场的具体情况，合理地确定方格网的大小和形状。

一般来说，方格网的大小应根据工程的尺寸和地形地貌来确定，一般为10m×10m或者20m×20m的正方形。

3.【布设控制点】在工程现场周边以及施工区域内选择一定数量的控制点，用来确定方格网的位置和坐标。

控制点的选择应遵循准确测量、易于找寻和能够覆盖整个工程区域的原则，并在控制点上设置测量桩。

4.【测量方格网】使用CASS测量仪进行测量，将测量仪设置为“测量模式”，根据方格网的大小和形状，在每个控制点上的测量桩位置进行测量。

使用量角器测量每个方格的角度，并记录在纸质或电子表格上。

5.【质量检查】完成测量后，对测量数据进行质检，检查各个方向上的方格线是否平行、垂直或者设定的方位角。

如果发现测量数据有误，应及时进行纠正和重测。

6.【计算土方量】使用计算机软件或者手工计算，根据测量数据计算每个方格的土方量。

土方量的计算可以使用平均面积法、重心法、重心法与新增法相结合等方法。

7.【填写报告】根据土方量计算结果编制成报告，报告中应包括测量数据、方格网的布设图、土方量的计算方法和结果等内容。

报告应清晰明了，便于对土方量进行审查和使用。

8.【审查与确认】完成报告后，应提交给相关部门或专业人士进行审查，审查内容包括方格网的布设是否合理、计算方法是否正确、计算结果是否合理等。

经过审查无误后，方可正式使用。

9.【存档与备份】对方格网的测量数据、计算结果和报告进行存档和备份，以备日后需要参考和查阅。

存档时应将数据和报告备份到可靠的存储设备中，同时保留纸质原始数据和报告。

总结：南方CASS方格网法土石方计算是一种常用的土石方计算方法，可以准确、高效地计算土石方工程的土方量。

挖填前-后原地形测量记录网格图

挖填前/后原地形测量记录网格图
XX-C4-6316 0 0 1
单位(子单位)工程名称 XXXXXXXX及综合配套设施工程
施工单位 XXXX建设有限公司
分部/子分部/分项地基与基础/土方/土方开挖
检验批编号 XX-C5-71129003
测量部位坐标依据横格比例
ቤተ መጻሕፍቲ ባይዱ
负一层及负二层移交基地标高
测量仪器徕卡TC(R)303全站仪
根据建设单位提供市规划局【城规普测】××号水准点引测
高程依据
S2 = 9.520
1：100
竖格比例
1：100
挖填前 / 后原地形测量记录网格示意图
复查结果：负二层完成面平均标高为:53.972m;负一层完成面平均标高为:58,144m。
测量人：
监理（建设）单位
监理工程师 (建设单位项目专业技术负责人):
何功
XX-C4-6316
专业工长
年月日
施工单位专业质检员
施工班组长

土方测量记录表格土木测量实习工作报告

土方测量记录表格土木测量实习工作报告实习目的：通过本次实习，掌握小地区控制测量的做法：能熟练进行导线测量的选点、观测与计算工作，熟练掌握四等水准测量和图根水准测量的操作与计算方法;掌握大比例尺地形图的方法与技能;掌握公路中计算与放样的方法，掌握工业与民用建筑物的放样方法。

同时，通过本实习，还可以培养吃苦耐劳的精神，进一步培养学生精益求精，一丝不苟的工作态度。

实习的任务及要求：(一)控制测量：(1)导线测量：用水准仪和经纬仪进行距离和角度的测量;全站仪测出控制点之间的距离。

(二)地形测绘：测绘图幅为50cm×50cm，比例尺为1：500的平面图一张。

(三)工程放样测量(1)公路中线测量：测设两条曲线(圆水准线加缓和曲线)(2)房屋轴线测设：求出建筑物的角点坐标，并用全站仪将建筑物的角点在实地测设出来。

实习过程中如何使用仪器：(一)水准仪的使用：安置仪器，看各脚螺旋是否有松动，然后使架头高度居中，大致水平，并且粗平，转动角螺旋使圆水准器气泡居中;镜筒调焦是否易用，成像是否清晰，调制上中下叉丝清晰为止。

水准测量时应该注意的事项：我们应该目标定线，看水准仪所放的点是否位于两点的连线上，还有就是所放的点是否位于两点的连线的中点附近，误差不超过五米，而且所测两点的距离不能太远。

水准测量的误差的产生消除的方法：系统误差(严格地检校仪器和按水准测量技术要求限制视距差的长度);读数误差(特别注意的);外界环境的误差，包括地球曲率的影响(这次实验可忽略不计)，大气折光的影响(我们应该避免在高温的中午测量，所以我们中午都是休息，为了仪器好。

)，温度的影响(为仪器撑伞防晒)，仪器是否有下沉(学校到处都是水泥地所以不予考虑)。

(二)经纬仪的使用：安置角架，看各脚螺旋是否有松动，然后使架头高度居中，大致水平，大致看轴套是否与所测的点垂直，安置仪器，目视看是否对中控制点，升降角架使圆水准器气泡居中，同时也要对中控制点，转动角螺旋使使照准部水准管的气泡居中，转动180度，再调平使其居中，重复几次，即可进行实验。

土方工程量方格网计算表格

33
一挖二填1022
34
34
一挖二填1202
35
35
一挖二填1220
36
36
一挖二填0122
37
37
一挖二填2102
38
38
一挖二填2120
39
39
一挖二填0212
40
40
一挖二填2012
41
41
一挖二填2210
42
42
一挖二填0221
43
43
二挖一填2011
44
44
一挖二填2201
方格网点法土石方工程计算表
工程项目名称： XXXXXXX
计算工程部位： XXXXXXX
顺序号
网格编号
网格类型
1
1
不挖不填0000
2
2
一点填方0002
3
3
一点填方0020
4
4
一点填方0200
5
5
一点填方2000
6
6
二点填方2200
7
7
二点填方0220
8
8
二点填方0022
9
9
二点填方2020
10
10
二点填方0202
11
11
二点填方2002
12
12
三点填方0222
13
13
三点填方2022
14
14
三点填方2202
15
15
三点填方2220
16
16
四点填方2222
17
17
一点挖方方0100
19
19
一点挖方0010
20
